华为AR 28-11的型号基本适用多数华为路由Login authenticationUsername:ztwindows （用户）Password:sys （进如系统视图）System View: return to User View with Ctrl+Z.[quidway]dis curr （查看当前系统配置信息）#sysname quidway （系统名称）#info-center loghost 192.168.0.232（指定信息中心配置信息，这个可以不要）#firewall enable（开起防火墙功能）#dns resolve （启动动态DNS解析功能）dns server 202.98.198.168（指定域名服务器IP地址）dns-proxy enable（启动动态DNS解析功能）#radius scheme system（指定radius配置信息创建scheme方案或者修改方案属性）radius scheme test （test方案名）#domain system#local-user ztwindowspassword cipher L_'-D*ST]8Z)9JV9LS027A!!service-type telnet terminallevel 3关键地方来了！#acl number 2000 （设置一个基本的ACL数值为2000）rule 0 permit source 192.168.0.0 0.0.0.255 （这里配置的时候你会知道其意思）rule 1 deny#acl number 3001 （设置端口过滤使得安全功能）rule 0 deny tcp source-port eq 3127rule 1 deny tcp source-port eq 1025rule 2 deny tcp source-port eq 5554rule 3 deny tcp source-port eq 9996rule 4 deny tcp source-port eq 1068rule 5 deny tcp source-port eq 135rule 6 deny udp source-port eq 135rule 7 deny tcp source-port eq 137rule 8 deny udp source-port eq netbios-nsrule 9 deny tcp source-port eq 138rule 10 deny udp source-port eq netbios-dgmrule 11 deny tcp source-port eq 139rule 12 deny udp source-port eq netbios-ssnrule 13 deny tcp source-port eq 593rule 14 deny tcp source-port eq 4444rule 15 deny tcp source-port eq 5800rule 16 deny tcp source-port eq 5900rule 18 deny tcp source-port eq 8998rule 19 deny tcp source-port eq 445rule 20 deny udp source-port eq 445rule 21 deny udp source-port eq 1434rule 30 deny tcp destination-port eq 3127rule 31 deny tcp destination-port eq 1025rule 32 deny tcp destination-port eq 5554rule 33 deny tcp destination-port eq 9996rule 34 deny tcp destination-port eq 1068rule 35 deny tcp destination-port eq 135rule 36 deny udp destination-port eq 135rule 37 deny tcp destination-port eq 137rule 38 deny udp destination-port eq netbios-nsrule 39 deny tcp destination-port eq 138rule 40 deny udp destination-port eq netbios-dgmrule 41 deny tcp destination-port eq 139rule 42 deny udp destination-port eq netbios-ssnrule 43 deny tcp destination-port eq 593rule 44 deny tcp destination-port eq 4444rule 45 deny tcp destination-port eq 5800rule 46 deny tcp destination-port eq 5900rule 48 deny tcp destination-port eq 8998rule 49 deny tcp destination-port eq 445rule 50 deny udp destination-port eq 445rule 51 deny udp destination-port eq 1434#interface Aux0 （这个不用解释了自己看就知道了）async mode flow#interface Ethernet0/0（设置以太网口0/0口）speed 100（设置以太网的带宽为100M）descrīption link_to_dianxin（以太网口标识我设置的意思是这个口是接如点心）tcp mss 2048（设置TCP 的MSS直最大为2048）ip address 220.172.*.* 255.255.255.192（这里是设置这个口的外网IP以及子网）nat outbound 2000（设置nat地址转换数值为2000）nat server protocol tcp global 220.172.*.* 15000 inside 192.168.0.232 15000（这些是我做的端口隐射）nat server protocol tcp global 220.172.*.* 15010 inside 192.168.0.232 15010nat server protocol tcp global 220.172.*.* 15030 inside 192.168.0.232 15030nat server protocol tcp global 220.172.*.* 15037 inside 192.168.0.232 15037nat server protocol tcp global 220.172.*.* 15047 inside 192.168.0.232 15047#interface Ethernet0/1（上面说过接口了这个是0/1口看懂上面就应该看懂这里了吧）speed 100desc rīption link_to_workgrouptcp mss 1536ip address 192.168.0.1 255.255.255.0nat outbound 2000（内网口可以不设置这项）#interface Serial0/0（这个自己看说明就知道什么用了）clock DTECLK1link-protocol pppshutdownip address ppp-negotiate#interface Tunnel0#interface NULL0#time-range daily 08:30 to 18:30 daily#FTP server enable （FT[服务器为打开做FTP不用隐射直接打开还有下面一项设置就行了）#ftp source-interface Ethernet0/1（指向FTP连接借口为以太网0/1口）#undo arp check enable（使得能ARP表项检测，这个可以根据自己在加上其他参数实现）#ip route-static 0.0.0.0 0.0.0.0 220.172.225.129 preference 60（这里是加上外网IP的网关）#user-interface con 0authentication-mode schemeuser-interface aux 0user-interface vty 0 4authentication-mode scheme#return[quidway]好了大家应该看得懂了吧对了支持中文方式命令为lan chin 缩写只要命令不冲突华为路由支持缩写然后大家要查看相关命令OR功能的话在命令行输入？就行了查看连续命令的话比如怎么转换中文就是lan空格?号就行了然后查看本缩写的相关命令比如就是lan?没空格回复：你做了端口过滤，为什么不应用到接口上？firewall packet-filter 3001 inboundfirewall packet-filter 3001 outbound。

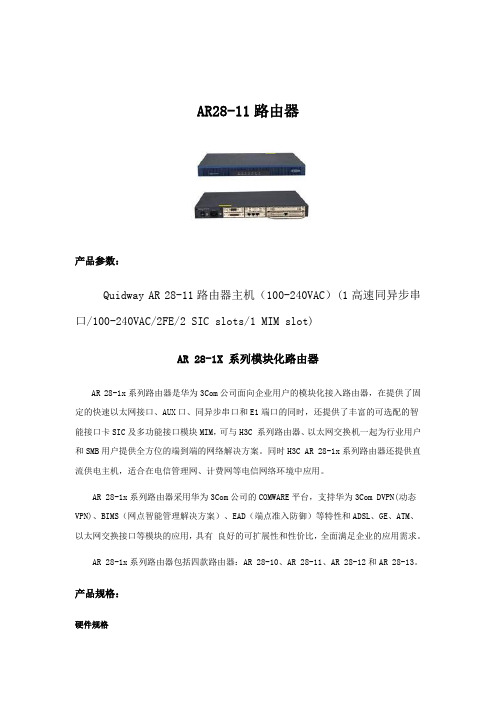

AR28-11路由器
产品参数：
Quidway AR 28-11路由器主机（100-240VAC）(1高速同异步串口/100-240VAC/2FE/2 SIC slots/1 MIM slot)
AR 28-1X 系列模块化路由器
AR 28-1x系列路由器是华为3Com公司面向企业用户的模块化接入路由器，在提供了固定的快速以太网接口、AUX口、同异步串口和E1端口的同时，还提供了丰富的可选配的智能接口卡SIC及多功能接口模块MIM，可与H3C 系列路由器、以太网交换机一起为行业用户和SMB用户提供全方位的端到端的网络解决方案。
同时H3C AR 28-1x系列路由器还提供直流供电主机，适合在电信管理网、计费网等电信网络环境中应用。
AR 28-1x系列路由器采用华为3Com公司的COMWARE平台，支持华为3Com DVPN(动态VPN)、BIMS（网点智能管理解决方案）、EAD（端点准入防御）等特性和ADSL、GE、ATM、以太网交换接口等模块的应用，具有良好的可扩展性和性价比，全面满足企业的应用需求。
AR 28-1x系列路由器包括四款路由器：AR 28-10、AR 28-11、AR 28-12和AR 28-13。
产品规格：
硬件规格
软件规格。
H3C产品列表IP网络产品路由器系列H3C SR8800 系列路由器SR8800核心业务路由器（以下简称SR8800）是华为3Com公司面向企业网应用而推出的新一代核心业务路由器，该产品融合了华为3Com 自适应安全技术理念，将安全融入到网络之中，集成了防火墙、安全网关、网络流量分析等功能，解决了以往依赖单台设备、单一功能、独立部署的防护方式。
可广泛应用于行业网、大型园区网、IDC网络的骨干位置。
H3C SR8800提供超强的路由处理能力、丰富的接口和高品质业务，提供形式多样的广域网接口，满足丰富的接入方式的需求。
内置高性能的业务处理引擎，能够支持MPLS VPN业务的线速转发，适用大型企业组建高性价比VPN业务网络。
H3C MSR 50 系列路由器H3C MSR 50-40路由器H3C MSR 50-60路由器MSR（Multiple Services Router）多业务开放路由器是华为3Com公司专门面向行业分支机构和大中型企业而推出的新一代网络产品。
MSR先进的软件结构与硬件平台，能够在最小的投资范围内为企业边缘网络提供一体化解决方案，更能充分满足未来业务扩展的多元化应用需求，符合企业IT建设的现状与趋势。
企业信息架构正在由C/S模式向B/S模式转变，MSR具备高数据转发能力与高加密能力，很好的解决了转变过程中凸现的网络带宽压力与安全隐患，保障企业关键业务流可以高速、机密的通过广域网传输。
MSR集数据安全、语音通信、视频交互、业务定制等功能于一体，能够在企业网络应用不断丰富的形势下将多元业务方便的部署于同一节点，不仅能够最大程度的避免网络中多设备繁杂异构问题，而且极大降低了企业网络建设的初期投资与长期运维成本。
针对企业用户日益个性化的应用需求，MSR领先集成了可以定制开发的高性能开放业务平台，任何人都可以基于该平台开发自身需要的高级网络业务，企业用户只需安装软件便能在网络中方便的部署相应业务，节省了购置各类高昂专用网络设备的投资。
目录第1章产品介绍.....................................................................................................................1-11.1 简介....................................................................................................................................1-11.2 插槽....................................................................................................................................1-31.3 AR 28系列路由器支持的多功能接口模块及智能接口卡....................................................1-41.3.1 MIM.........................................................................................................................1-41.3.2 SIC..........................................................................................................................1-7第1章产品介绍1.1 简介Quidway AR 28系列路由器是华为技术有限公司自主开发的、面向企业级网络的产品。
