华为路由器和交换机实例配置华为路由器和交换机实例配置华为路由器和交换机实例配置命令(文章转载有错误的地请指点,以便改正)一. 端口：路由器——ethernet（以太口）、Serial（串口）、loopback （虚拟端口）交换机——ethernet、vlan、loopback注意：交换机默认其24个端口全在vlan 1里面，交换机在给vlan 配了ip之后就具有路由器的功能了。
另一个需要注意的是，所用的端口是否被shutdown了，如果被shutdown了，需要进入相应的端口执行undo shutdown。
二. 配置ip除了交换机的以太口不可以配置ip外，其他端口都可以，配置方法相同。
[Quidway] interface *（所要配置的端口，如vlan 1）[Quidway-*]ip add *.*.*.*（ip）*.*.*.*（掩码）/*（掩码位数，一般只在路由器上适用）三. NAT 上网（此命令是在VRP版本为3.4的路由器上测试的，在其他版本上是否适用，未经考察）组网图：R1E0/2E0/3E0/1E1:192.192.169.*/24E0:192.168.2.1/24Ip:192.168.2.10/24网关:192.168.2.1Ip:192.168.2.11/24网关:192.168.2.1Ip:192.168.2.12/24网关:192.168.2.1Ip:192.168.2.13/24网关:192.168.2.1PCAPCBPCCE0/4To internetPCDS1E0/5NAPT工作过程：P191. 用地址池的方法上网：首先配置路由器的接口的ip地址，然后配置地址转换，把所有内网地址转换成所配置的地址池中的地址，参考命令如下：[R1]acl number 2000 //在vrp为3.4的路由器上，2000-2999表示basic acl [R1-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255（地址掩码的反码）[R1-acl-basic-2000]rule deny source any#这个访问控制列表定义了IP源地址为192.168.2.0/24的外出数据包[R1]nat address-group 1（地址池的组号）192.192.169.10 192.192.169.15#这条命令定义了一个包含6个公网地址（10～15）的地址池，地址池代号为1[R1] interface e 1[R1-Ethernet1] nat outbound 2000（acl的编号）address-group 1 （地址池的代号）[R1]ip route-static 0.0.0.0 0.0.0.0 192.192.169.1 （千万不要忘记这一步，！）#上面设置了路由器的E0和E1端口IP地址，并在路由表中添加缺省路由。
《 网络工程 》课程实验报告≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡要求）华为交换机两台，华为路由器一台，PC 机3台，直通线、交叉线若根。
实验拓扑图：1. 在实验前所有PC机接在同一交换机上，测试物理联通性主机IP 所连接的交换机接口A1 192.168.10.5 SW1 E0/1A3 192.168.10.2 SW2 E0/9A5 192.168.10.4 SW2 E0/10如下图是A5 ping A3和A1的结果：由图可知，三台计算机在物理上是相互连通的。
2.交换机的配置2.1在交换机上划分VLAN，并将相关端口port进去。
主机IP VLAN 所在交换机和接口A1 192.168.10.5 VLAN10 SW1 E0/1A3 192.168.10.2 VLAN10 SW2 E0/9A5 192.168.20.4 VLAN20 SW2 E0/10根据上表，可以看到A1和A3在同一个VLAN，而A5则单独在一个VLAN。
此时用A5 ping A3，ping 不通。
原因：这两台主机虽然在同一台交换机上，但是他们属于不通的VLAN，此时还不能通信。
2.2使用交叉线连接SW1 的e0/15 端口和SW2的e0/15端口。
用A1 ping A3，ping不通。
原因：交换机的默认VLAN为VLAN1，而A1和A3在VLAN10，SW1 的e0/15 端口和SW2的e0/15端口的连接类型没有配置成trunk（默认为access）。
2.3给SW1 的e0/15 端口和SW2的e0/15端口设置端口的连接类型，都设置成trunk，设置允许所有VLAN 通过，即：port trunk permit vlan all。
用A1 ping A3，ping得通。
但是，A5 ping A1、A3还是不通。
因为它们属于不通的VLAN。
2.4实现端口的汇聚。
在SW1、SW2上对e0/15、e0/16做相同的设置(1)为100：speed 100(2)工作模式为全双工模式：duplex full(3)端口连接类型为trunk：port link- type trunkport trunk permit vlan all本来15、16端口的灯是亮着的，经过上面的配置后灯灭了。
华为路由器基本配置命令华为路由器基本配置命令I. 登录华为路由器1. 打开浏览器，输入华为路由器的管理地址：，并按下Enter 键。
2. 在登录页面中，输入用户名和密码，登录按钮。
II. 网络设置1. 在菜单栏中选择“网络设置”选项。
2. 在网络设置页面中，配置路由器的IP地址、子网掩码、网关、DHCP等信息。
III. WLAN设置1. 在菜单栏中选择“WLAN设置”选项。
2. 在WLAN设置页面中，配置无线网络的SSID、加密方式、密码等参数。
IV. DHCP设置1. 在菜单栏中选择“DHCP设置”选项。
2. 在DHCP设置页面中，配置DHCP服务器的起始IP地址、终止IP地址、租期等参数。
V. 防火墙设置1. 在菜单栏中选择“防火墙设置”选项。
2. 在防火墙设置页面中，配置入站规则、出站规则、端口转发等防火墙规则。
VI. 路由设置1. 在菜单栏中选择“路由设置”选项。
2. 在路由设置页面中，配置静态路由、动态路由等路由表信息。
VII. 安全设置1. 在菜单栏中选择“安全设置”选项。
2. 在安全设置页面中，配置访问控制、端口映射、VPN等安全策略。
附件：本文档无附件。
法律名词及注释：1. IP地址：Internet Protocol Address，互联网协议地址的简称，是用于识别和定位计算机设备的数字标识。
2. 子网掩码：Subnet Mask，用于划分IP地址中网络地址和主机地址的一个掩码。
3. 网关：Gateway，是一个网络通信设备，用于连接不同网络之间的数据通信。
4. DHCP：Dynamic Host Configuration Protocol，动态主机配置协议，用于自动分配IP地址和其他网络配置参数。
5. WLAN：Wireless Local Area Network，无线局域网，用于在局域网范围内实现无线数据通信。
6. SSID：Service Set Identifier，服务集标识，是无线网络的名称。
华为路由器设置教程华为路由器设置教程(一)某公司的部门A和部门B相距较远，Router_1和Router_6分别作为这两个部门的出口设备，AS 100内部使用OSPF作为IGP。
现要求：通过部署BGP，使部门A和部门B可以通信。
通过配置路由策略，将Router_2 - Router_3 - Router_4链路作为主链路，负责转发Router_1和Router_6之间的流量;当主链路断开时，自动切换到Router_2 - Router_5 - Router_4这条路径进行通信。
设备接口IP地址设备接口IP地址Router_1GE2/0/110.20.0.1/24Router_4GE2/0/110.2.0.101/24Router_2GE2/0/110.1.0.101/24GE2/0/210.40.1.101/24GE2/0/210.30.0.101/24GE2/0/310.50.0.2/24GE2/0/310.20.0.2/24Router_5GE2/0/110.30.0.102/24Router_3GE2/0/110.1.0.102/24GE2/0/210.40.1.102/24GE2/0/210.2.0.102/24Router_6GE2/0/110.50.0.1/24操作步骤1 Router_1的配置sysname Router_1#interface GigabitEthernet2/0/1ip address 10.20.0.1 255.255.255.0#bgp 200 //启动BGP，指定本地AS号为200，指定BGP路由器的Router ID 为1.1.1.1router-id 1.1.1.1peer 10.20.0.2 as-number 100 //配置Router_1和Router_2建立EBGP 连接#ipv4-family unicastundo synchronizationnetwork 10.20.0.0 255.255.255.0 //在BGP IPv4单播地址族视图下，将本地路由表中到达10.20.0.0/24网段的路由添加到BGP路由表中peer 10.20.0.2 enable#return2 Router_2的配置sysname Router_2#acl number 2000 //创建ACL 2000，允许源IP地址为10.20.0.0/24的报文通过rule 0 permit source 10.20.0.0 0.0.0.255#interface GigabitEthernet2/0/1ip address 10.1.0.101 255.255.255.0#interface GigabitEthernet2/0/2ip address 10.30.0.101 255.255.255.0#interface GigabitEthernet2/0/3ip address 10.20.0.2 255.255.255.0#bgp 100 //启动BGP，指定本地AS号为100，指定BGP路由器的Router ID 为2.2.2.2router-id 2.2.2.2peer 10.2.0.101 as-number 100 //配置Router_2和Router_4建立IBGP 连接peer 10.40.1.101 as-number 100peer 10.20.0.1 as-number 200 //配置Router_2和Router_1建立EBGP 连接#ipv4-family unicastundo synchronizationpreference 255 100 130 //配置EBGP路由优先级为255，配置IBGP路由优先级为100，配置本地路由优先级为130，使IBGP路由优先级优于OSPF路由peer 10.2.0.101 enablepeer 10.2.0.101 route-policy local-pre export //指定向对等体10.2.0.101发布的路由策略为local-prepeer 10.2.0.101 next-hop-local //在BGP IPv4单播地址族视图下，配置向对等体10.2.0.101发布BGP路由时，将下一跳属性修改为自身的地址peer 10.20.0.1 enablepeer 10.40.1.101 enablepeer 10.40.1.101 next-hop-local //在BGP IPv4单播地址族视图下，配置向对等体10.40.1.101发布BGP路由时，将下一跳属性修改为自身的地址#ospf 1import-route directarea 0.0.0.0network 10.1.0.0 0.0.0.255#route-policy local-pre permit node 10 //配置路由策略，将从对等体10.20.0.1学习到的路由发布给对等体10.2.0.101时，设置本地优先级为200if-match ip route-source acl 2000apply local-preference 200#return3 Router_3的配置sysname Router_3#interface GigabitEthernet2/0/1ip address 10.1.0.102 255.255.255.0#interface GigabitEthernet2/0/2ip address 10.2.0.102 255.255.255.0#ospf 1area 0.0.0.0network 10.1.0.0 0.0.0.255#return4 Router_4的配置sysname Router_4#acl number 2000 //创建ACL 2000，允许源IP地址为10.50.0.0/24的报文通过rule 0 permit source 10.50.0.0 0.0.0.255#interface GigabitEthernet2/0/1ip address 10.2.0.101 255.255.255.0#interface GigabitEthernet2/0/2ip address 10.40.1.101 255.255.255.0#interface GigabitEthernet2/0/3ip address 10.50.0.2 255.255.255.0#bgp 100 //启动BGP，指定本地AS号为100，指定BGP路由器的Router ID 为4.4.4.4router-id 4.4.4.4peer 10.1.0.101 as-number 100 //配置Router_4和Router_2建立IBGP 连接peer 10.50.0.1 as-number 300 //配置Router_4和Router_6建立EBGP 连接peer 10.30.0.101 as-number 100 //配置Router_4和Router_2建立IBGP 连接#ipv4-family unicastundo synchronizationpreference 255 100 130 //配置EBGP路由优先级为255，配置IBGP路由优先级为100，配置本地路由优先级为130，使IBGP路由优先级优于OSPF路由peer 10.1.0.101 enablepeer 10.1.0.101 next-hop-local //在BGP IPv4单播地址族视图下，配置向对等体10.1.0.101发布BGP路由时，将下一跳属性修改为自身的地址peer 10.1.0.101 route-policy local-pre exportpeer 10.30.0.101 enablepeer 10.30.0.101 next-hop-local //在BGP IPv4单播地址族视图下，配置向对等体10.30.0.101发布BGP路由时，将下一跳属性修改为自身的地址peer 10.50.0.1 enable#ospf 1import-route directarea 0.0.0.0network 10.2.0.0 0.0.0.255network 10.40.1.0 0.0.0.255#route-policy local-pre permit node 10 //配置路由策略，将从对等体10.50.0.1学习到的路由发布给对等体10.1.0.101时，设置本地优先级为200if-match ip route-source acl 2000apply local-preference 200#return5 Router_5的配置sysname Router_5#interface GigabitEthernet2/0/1ip address 10.30.0.102 255.255.255.0#interface GigabitEthernet2/0/2ip address 10.40.1.102 255.255.255.0#ospf 1area 0.0.0.0network 10.40.1.0 0.0.0.255network 10.30.0.0 0.0.0.255#return6 Router_6的配置sysname Router_6#interface GigabitEthernet2/0/1ip address 10.50.0.1 255.255.255.0#bgp 300 //启动BGP，指定本地AS号为300，指定BGP路由器的Router ID 为6.6.6.6router-id 6.6.6.6peer 10.50.0.2 as-number 100 //配置Router_6和Router_4建立EBGP 连接#ipv4-family unicastundo synchronizationnetwork 10.50.0.0 255.255.255.0 //在BGP IPv4单播地址族视图下，将本地路由表中到达10.50.0.0/24网段的路由添加到BGP路由表中peer 10.50.0.2 enable#return7 验证配置结果# 在Router_1上可以执行ping命令到Router_6的IP地址路由可达，证明Router_1和Router_6可以通信。

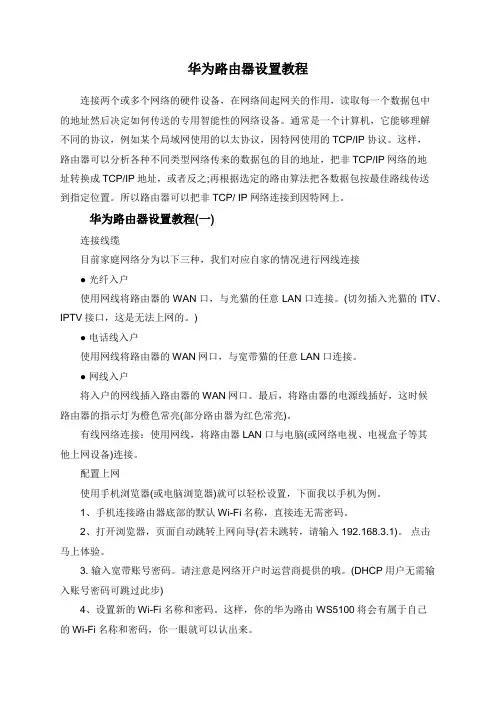

华为路由器设置教程连接两个或多个网络的硬件设备，在网络间起网关的作用，读取每一个数据包中的地址然后决定如何传送的专用智能性的网络设备。
通常是一个计算机，它能够理解不同的协议，例如某个局域网使用的以太协议，因特网使用的TCP/IP协议。
这样，路由器可以分析各种不同类型网络传来的数据包的目的地址，把非TCP/IP网络的地址转换成TCP/IP地址，或者反之;再根据选定的路由算法把各数据包按最佳路线传送到指定位置。
所以路由器可以把非TCP/ IP网络连接到因特网上。
华为路由器设置教程(一)连接线缆目前家庭网络分为以下三种，我们对应自家的情况进行网线连接● 光纤入户使用网线将路由器的WAN口，与光猫的任意LAN口连接。
(切勿插入光猫的ITV、IPTV接口，这是无法上网的。
)● 电话线入户使用网线将路由器的WAN网口，与宽带猫的任意LAN口连接。
● 网线入户将入户的网线插入路由器的WAN网口。
最后，将路由器的电源线插好，这时候路由器的指示灯为橙色常亮(部分路由器为红色常亮)。
有线网络连接：使用网线，将路由器LAN口与电脑(或网络电视、电视盒子等其他上网设备)连接。
配置上网使用手机浏览器(或电脑浏览器)就可以轻松设置，下面我以手机为例。
1、手机连接路由器底部的默认Wi-Fi名称，直接连无需密码。
2、打开浏览器，页面自动跳转上网向导(若未跳转，请输入192.168.3.1)。
点击马上体验。
3. 输入宽带账号密码。
请注意是网络开户时运营商提供的哦。
(DHCP用户无需输入账号密码可跳过此步)4、设置新的Wi-Fi名称和密码。
这样，你的华为路由 WS5100将会有属于自己的Wi-Fi名称和密码，你一眼就可以认出来。
华为路由器基础配置华为路由器基础配置华为路由器是一款高性能路由器，广泛应用于家庭和中小企业网络中。
正确配置华为路由器可以使其发挥最佳的网络性能和安全性。
下面我们将介绍华为路由器的基础配置，帮助大家更好地使用这款设备。
一、网络设置1、WAN口设置：根据您的上网方式，选择正确的WAN口连接类型，如动态IP（DHCP）、静态IP等。
确保已正确设置WAN口IP地址、子网掩码和网关。
2、LAN口设置：设置LAN口IP地址和子网掩码。
确保LAN口和WAN口在同一网段内。
3、Wi-Fi设置：根据您的需求，设置Wi-Fi名称（SSID）和密码。
建议使用强密码来确保网络安全。
4、端口映射：根据您的需求，设置端口映射，将内网IP地址的端口映射到公网IP地址。
二、安全设置1、密码设置：为路由器设置管理员密码，确保密码强度足够，避免使用简单密码。
2、防火墙设置：开启防火墙，防止来自公网的未经授权的访问。
根据需要设置防火墙规则，允许必要的网络流量通过。
3、网络安全控制：根据您的需求，设置网络安全控制，如IP与MAC 地址绑定、访问控制列表（ACL）等。
三、其他功能配置1、DHCP服务：根据您的网络拓扑和设备数量，设置DHCP服务，为网络中的设备自动分配IP地址。
2、动态IP分配：配置动态IP（DHCP）分配，使客户端设备能够自动获取IP地址和DNS服务器地址。
3、无线AP设置：如果您需要扩展无线网络覆盖范围，可以配置无线AP模式，将多个AP设备连接在一起形成一个无线网络。
4、模块配置：根据您的需求，添加所需的模块，如防火墙模块、VPN 模块等。
以上是华为路由器基础配置的简要介绍。
正确配置华为路由器将有助于提高网络性能和安全性。
如果大家有任何疑问，建议参考华为路由器用户手册或咨询专业技术人员。
思科路由器查看配置命令在计算机网络管理中，路由器是网络拓扑结构中不可或缺的一部分。
特别是在复杂的网络环境中，思科路由器扮演着至关重要的角色。

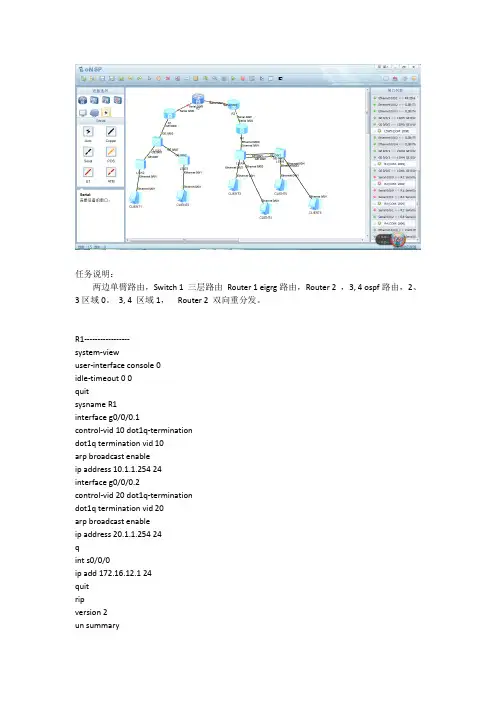

任务说明：两边单臂路由，Switch 1 三层路由Router 1 eigrg路由，Router 2 ，3, 4 ospf路由，2、3区域0。
3, 4 区域1，Router 2 双向重分发。
R1-----------------system-viewuser-interface console 0idle-timeout 0 0quitsysname R1interface g0/0/0.1control-vid 10 dot1q-terminationdot1q termination vid 10arp broadcast enableip address 10.1.1.254 24interface g0/0/0.2control-vid 20 dot1q-terminationdot1q termination vid 20arp broadcast enableip address 20.1.1.254 24qint s0/0/0ip add 172.16.12.1 24quitripversion 2un summarynetwork 10.0.0.0net 20.0.0.0net 172.16.0.0R2----------------------system-viewuser-interface console 0idle-timeout 0 0quitsysname R2int s0/0/0ip add 172.16.12.2 24int s0/0/1ip add 172.16.23.2 24qrouter id 2.2.2.2ospf 1area 0network 172.16.23.2 0.0.0.0 qripversion 2un summarynetwork 172.16.0.0import-route ospf cost 1 ospf 1import-route rip cost 2R3----------------------------- system-viewuser-interface console 0idle-timeout 0 0quitsysname R3int s0/0/1ip add 172.16.23.3 24int s0/0/2ip add 172.16.34.3 24qrouter id 3.3.3.3ospf 1area 0net 172.16.23.3 0.0.0.0 area 2net 172.16.34.3 0.0.0.0qR4---------------------------system-viewuser-interface console 0idle-timeout 0 0quitsysname R4interface e0/0/0.1control-vid 30 dot1q-termination dot1q termination vid 30arp broadcast enableip address 192.168.30.254 24 interface e0/0/0.2control-vid 40 dot1q-termination dot1q termination vid 40arp broadcast enableip address 192.168.40.254 24qint s0/0/2ip add 172.16.34.4 24qrouter id 4.4.4.4ospf 1area 1net 172.16.34.4 0.0.0.0net 192.168.30.254 0.0.0.0net 192.168.40.254 0.0.0.0S1--------------------------system-viewuser-interface console 0idle-timeout 0 0quitsysname S1int g0/0/1port link-type accessport default vlan 10int g0/0/2port link-type accessport default vlan 20interface g0/0/3port link-type trunkport trunk allow-pass vlan allqvlan batch 10 20interface vlanif 10ip add 10.1.1.254 24 interface vlanif 20ip add 20.1.1.254 24S4------------------------- system-viewuser-interface console 0 idle-timeout 0 0quitsysname S4interface eth-trunk 1int g0/0/1eth-trunk 1int g0/0/2eth-trunk 1quitvlan batch 30 40interface et0/0/2port link-type accessport default vlan 30 interface et0/0/3port link-type accessport default vlan 40 interface ethernet 0/0/1 port link-type trunkport trunk allow-pass vlan all quitinterface Eth-Trunk 1port link-type trunkport trunk allow-pass vlan all R5------------------------- system-viewuser-interface console 0 idle-timeout 0 0quitsysname S5vlan batch 30 40interface et0/0/3port link-type accessport default vlan 30 interface et0/0/4port link-type accessport default vlan 40quitinterface eth-trunk 1 trunkport g0/0/1 trunkport g0/0/2quitinterface Eth-Trunk 1port link-type trunkport trunk allow-pass vlan all S3- --- S2-----无需配置。
