皮带机标准.

一输送带的安全规范令狐采学一、国家在GB4784—93带式输送机安全规范中，对输送带部件做了明文规定，有关输送带的安全规范摘编如下：1、输送机必须按物料特性与输送量要求选用，不得超载使用，必须防止堵塞和溢料，保持输送畅通。

2、输送带应有适合特定的载荷和输送物料特性的足够宽度。

3、输送带必须有足够的强度，严禁以低强度代替高强度输送带。

4、输送带芯体外露必须及时修补，如芯体锈蚀、断裂、断段、腐蚀，必须更换损坏区域。

5、宜设输送带初期损坏检测装置和防跑偏装置。

6、运行中输送带着火，应先停机再灭火。

7、安装输送带后，不允许用火、电焊机加工机架。

8、各种输送带的保用期不得少于附表1的规定（GB 523—74）。

附表1 各种输送带保用期的规定普通型密度为2.5t/m³以下的中小块干燥矿石、煤炭、砂砾等，磨损不太大24密度为2.5t/m³以下的中小块潮湿矿石、煤炭等，磨损不太大18用于矿井下较固定的设备，物料干燥24用于矿井下较固定的设备，物料潮湿18密度较小，磨损较轻的物料，如谷物、纤维、木质粉末和包装物品36耐热型适于输送120以下的热焦碳、水泥、熔渣、砖等69、煤矿用阻燃带接头检验规范应按MT 318—92行业标准执行。

其机械接头使用寿命不得低于10万转，胶粘接头寿命不得低于25万转。

二托辊的质量标准一、我国对TD—75型定有质量标准（GB 10595—89），现综述如下：1、托辊用锂硅润滑脂的性能如下表所示。

轴承的充油量应为轴承空隙的2/3，密封圈之间的空隙应充满。

附表2 托辊用锂硅润滑油脂的性能2、托辊外圆径向跳动应符合附表3的规定。

附表3 非缓冲、核形外托辊外圆径向跳动量3、托辊外圆跳动应符合附表4的规定。

附表4 施加轴向力标准4、托辊装配后，在250N的径向压力下，以550r/min 旋转，测其旋转阻力，其值不得大于下表的数值，停止旋转1h，其旋转阻力不得大于附表5的数值的1.5倍。

皮带输送机安装标准1、皮带输送机机头、机尾处底板松软时采用长2m、宽1.5m、深1m的水泥基础固定,底脚螺栓(Φ20mm)埋入水泥基础不少于700mm。

机头、机尾处底板坚硬时,采用地锚固定(锚固力不小于50KN),地锚螺栓(Φ20mm)用水泥浇铸埋入底板不少于1500mm。

2、安装皮带输送机必须做到机头、机尾固定牢固,运行平稳。

底皮带距底板不小于400mm,机尾滚筒最低点距底板不得小于150mm。

安装试运转达到平、直、稳,机头、机身、机尾中心在一条直线上。

3、机头、机尾必须设置防止人员与驱动滚筒和导向滚筒相接触的防护栅栏,卸煤仓口装设铁篦子(间隔尺寸为250mm×250mm)。

4、安装皮带输送机必须留有足够的安全间隙,胶带输送机与巷帮支护的距离不得小于0.5m;胶带输送机机头和机尾处与巷帮支护的距离不得小于0.7m。

5、机头架、机尾架和拉紧装置、防护装置等不得有开焊、变形现象,固定螺栓紧固,螺纹应露出1-3丝,拉紧装置的调节余量不小于调节全行程的1/5 。

中间架平直无开焊,吊绳(上部吊宽应大于下部宽度)、机架完整,固定可靠,无严重锈蚀。

6、托滚齐全、转动灵活、无卡阻现象。

三联托滚每组间距1.5m,长托滚每根间距3m,防跑偏托滚间距15m,底托辊离底板最小间距不得小于200mm。

7、胶带输送机搭接长度不小于0.5m。

使用胶带机向上运煤时倾角不能大于18度,向下运煤时倾角不大于15度。

8、打滑、堆煤、速度、烟雾、超温、跑偏、急停、撕裂、洒水、防逆转等胶带保护装置应齐全、灵敏,信号装置应声光兼备、清晰可靠;两台以上胶带输送机联机运行时,联锁装置应灵敏可靠。

打滑保护安装在皮带头主动滚筒的非人行道侧;跑偏保护安装在皮带吊架上,距皮带头25m;堆煤保护安装在皮带头上;急停保护安装在梁顶处距皮带头30m;撕带保护安装在皮带下方距皮带头30m处;超温保护安装在变速箱上;烟雾保护安装在距皮带头正上方。

洒水喷雾降尘装置设置在机头转载点,喷嘴距机头胶带0.5m,控制阀门设置在便于开启的位置,离底板高度1.5m。

皮带机dtii标准
皮带机DTII标准涉及皮带输送机的各项技术标准，包括以下方面：
1. 输送机长度：标准长度为6000mm，非标准长度为3000\~6000mm。

2. 支腿：支腿有Ⅰ（无斜撑）和Ⅱ型（有斜撑）两种。

3. 中间架和中间架支腿：全部采用螺栓联接，便于运输和安装。

4. 头部漏斗：用于导料、控制料流方向的装置，也可起防尘作用。

本系列漏斗有普通型和调节挡板型（3型）两种。

其中普通型又可分为不带衬板（1型）和带衬板（2型）两种。

5. 带速范围：≤/s。

6. 使用条件：输送机适用于倾斜及水平输送，工作环境温度为-25℃\~40℃。

也可以采用带凹、凸弧段与直线段组合输送形式。

7. 输送物料的种类：可输送松散密度为\~/m³的各种散状物或物品。

8. 启动和检查：输送机使用前必须检查各运转部分、胶带搭扣和承载装置是否正常，防护设备是否齐全。

胶带的张紧度须在启动前调整到合适的程度。

带式输送机应空载启动。

以上信息仅供参考，具体技术标准应参考DTII型皮带输送机的产品说明书
或联系厂家进行咨询。

1 范围本标准规定了煤矿用带式输送机设计、制造、安装、使用和维护的安全要求。

本标准适用于煤矿井下用带式输送机，也适用于有爆炸性危险的露天煤矿、选煤等工作场所用带式输送机，不适用于钢丝绳牵引带式输送机。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求(GB 3836.1—2000，eqv IEC 60079-0：1998)GB 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d ”(GB 3836.2—2000，eqv IEC 60079—1：1990)GB 3836.3 爆炸性气体环境用电气设备 第3部分：增安型“e ”(GB 3836.3—2000，eqv IEC 60079—7：1990) GB 3836.4 爆炸性气体环境用电气设备 第4部分：本质安全型“i ”(GB 3836.4—2000，eqvIEC 60079—11：1999)GB ／T13561.3—1992 港口连续装卸设备安全规程 带式输送机MTll3 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则 MT 450 煤矿用钢丝绳芯输送带阻燃抗静电性试验方法和判定规则 MT 668 煤矿用阻燃钢丝绳芯输送带技术条件 MT 820 煤矿用带式输送机 技术条件 MT 830 煤矿用织物叠层阻燃输送带MT 872 煤矿用带式输送机保护装置技术条件 MT 914 煤矿用织物整芯阻燃输送带煤矿安全规程(国家煤矿安全收察局) 3 术语和定义下列术语和定义适用于本标准。

3.1正常工作条件normal working conditions由使用输送机的有关各方一致同意的规定条件是在制造厂印刷标准产品样本时规定的条件。

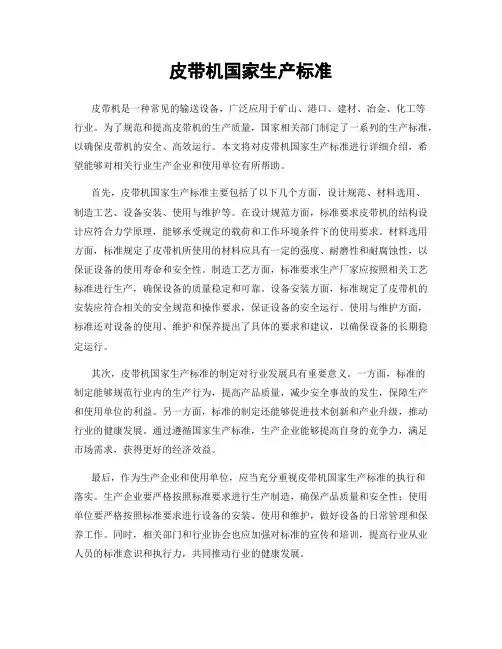

皮带机国家生产标准皮带机是一种常见的输送设备，广泛应用于矿山、港口、建材、冶金、化工等行业。

为了规范和提高皮带机的生产质量，国家相关部门制定了一系列的生产标准，以确保皮带机的安全、高效运行。

本文将对皮带机国家生产标准进行详细介绍，希望能够对相关行业生产企业和使用单位有所帮助。

首先，皮带机国家生产标准主要包括了以下几个方面，设计规范、材料选用、制造工艺、设备安装、使用与维护等。

在设计规范方面，标准要求皮带机的结构设计应符合力学原理，能够承受规定的载荷和工作环境条件下的使用要求。

材料选用方面，标准规定了皮带机所使用的材料应具有一定的强度、耐磨性和耐腐蚀性，以保证设备的使用寿命和安全性。

制造工艺方面，标准要求生产厂家应按照相关工艺标准进行生产，确保设备的质量稳定和可靠。

设备安装方面，标准规定了皮带机的安装应符合相关的安全规范和操作要求，保证设备的安全运行。

使用与维护方面，标准还对设备的使用、维护和保养提出了具体的要求和建议，以确保设备的长期稳定运行。

其次，皮带机国家生产标准的制定对行业发展具有重要意义。

一方面，标准的制定能够规范行业内的生产行为，提高产品质量，减少安全事故的发生，保障生产和使用单位的利益。

另一方面，标准的制定还能够促进技术创新和产业升级，推动行业的健康发展。

通过遵循国家生产标准，生产企业能够提高自身的竞争力，满足市场需求，获得更好的经济效益。

最后，作为生产企业和使用单位，应当充分重视皮带机国家生产标准的执行和落实。

生产企业要严格按照标准要求进行生产制造，确保产品质量和安全性；使用单位要严格按照标准要求进行设备的安装、使用和维护，做好设备的日常管理和保养工作。

同时，相关部门和行业协会也应加强对标准的宣传和培训，提高行业从业人员的标准意识和执行力，共同推动行业的健康发展。

综上所述，皮带机国家生产标准的制定和执行对于行业发展具有重要意义，希望相关单位和人员能够共同遵守和执行这些标准，推动行业的健康发展，为社会经济发展做出积极贡献。

皮带机安装及保护安装标准为加强皮带机管理，提高质量标准化水平，减少皮带机事故，更好的服务于生产；根据我矿实际情况，特制订本皮带机安装标准。

一、皮带机安装标准1、机头采取地锚固定，地锚采用￠20×2000㎜的螺纹钢锚杆，垂直打入底板深度不少于1800㎜，锚固剂在岩石内的锚固长度不少于600㎜，且固定牢固。

2、各连接部位螺栓齐全紧固，有平垫和弹簧垫。

3、两部皮带机前后搭接时，机头与机尾搭接长度均不小于0.5米，高度不少于0.4米；两部皮带机倾斜搭接或正交接搭接时，机头与前部皮带机搭接高度不小于0.4米，其搭接长度能保证落煤点在前部皮带的中心线上。

4、两部皮带搭接处，落煤点必须安装正规挡煤板，挡煤板固定牢固，有防护皮子，不撒煤，皮带机运行时，挡煤板铁板不磨皮带。

5、卸载滚筒清扫器接触面不少于85％，保障皮带带面清扫干净，煤（矸）泥不得粘贴在滚筒或托辊上。

6、导向滚筒、张紧滚筒两侧有保护栅栏。

7、机头照明充足，卸载滚筒上方安装一盏、每间隔10米安装一盏。

8、岗位卫生清洁。

特别是驱动滚筒、导向滚筒、张紧绞车处、卸载臂下、储带仓内无积矸淤泥；机架、滚筒、托辊无缠绕线绳现象，机架无锈蚀、着漆均匀，颜色为果绿色。

9、控制开关、信号综保等设备要上架，摆放整齐，两设备间距不小于0.8米，与巷帮间距不小于0.5米；开关及信号综保各项保护灵敏可靠，无失爆现象；设备表面无浮尘、卫生清洁，设备标志牌齐全。

10、电机、减速机固定牢固，连接螺栓有平垫和弹簧垫；液力耦合器不窜动、螺栓齐全，防爆片、易熔塞完好，液力耦合器注液量不超过总容量的2/3；减速机内齿轮油油量适中，油面在四轴齿轮的1/3为宜；电机、减速机无异响，表面卫生清洁、无脏杂物。

减速机无漏油现象，滚筒按时注润滑油。

11、胶带无破损，横向裂口不得超过带宽的5%。

保护层脱皮不超过0.3平方米，中间纤维层破损面宽度不超过带宽的5%。

12、机头、机尾行人侧应有安全防护设施，行人跨越处应设过桥。

带式输送机完好标准一、紧固件完好标准1、螺纹连接件和锁紧件必须齐全，牢固可靠。

螺栓头部和螺母不得有铲伤或棱角严重变形。

2、螺栓不得弯曲，螺纹损伤不得超过螺纹工作高度的一半，且连续不得超过一周；螺孔乱扣、秃扣时，在不影响机体强度的前提下，允许扩孔，增大螺栓直径。

3、螺母必须拧紧。

螺栓的螺纹应露出螺母13个螺距，不得在螺母下加多余的垫圈来减少螺栓露出长度。

4、螺纹表面必须光洁，不得用粗制螺纹代替精制螺纹。

5、同一部位的紧固件规格必须一致，主要连接部位或受冲击载荷容易松动部位的螺母，必须使用防松螺母或其它防松装置。

6、使用花螺母时，开口销必须符合要求。

螺母止动垫圈的包角应稳固，铁丝锁紧螺母时，其拉紧方向应和螺纹旋力方向一致，接头应向里弯曲。

7、弹簧垫圈应有足够的弹性（自由状态开口重叠部分不得大于垫圈厚度的一半）。

8、螺栓头部或螺母必须和相接触的部件紧贴。

如该处是斜面时，应加相同斜度的斜垫。

9、键不得松动，键和键槽之间不得加垫。

二、减速器完好标准1、箱体无裂纹或变形，接合面配合紧密不漏油。

2、运转平稳，无异响。

3、油脂清洁，油量合适，润滑油面超过大齿轮直径的1/3。

轴承润滑占油腔2/3。

4、在工作250h后应更换新油，以后每隔36个月彻底清洗换油，当出现下列情况时，也必须及时换油。

三、保护器完好标准1、驱动滚筒防滑保护、堆煤保护、防跑偏装置齐全可靠。

2、温度保护、烟雾保护和自动洒水装置应齐全，灵敏可靠。

3、钢丝绳芯带式输送机沿线停车装置每100m安装一个，且灵敏可靠。

4、主要运输巷输送带张力下降保护和防撕裂保护装置灵敏可靠。

5、机头、机尾传动部件防护栏（罩）应齐全可靠。

四、输送带完好标准1、井下必须使用阻燃输送带。

输送带无破裂，横向裂口不得超过带宽的5%，保护层脱皮不得超过0.3m2，中间纤维层损坏宽度不得超过5％。

2、钢丝绳芯输送带不得有边部波浪，不得有钢丝外漏，面胶脱层总面积每100m2内不超过1600cm2。

皮带机安装标准及管理规定皮带机安装标准及管理规定随着矿井质量标准化建设的不断深入，为了进一步加强我矿皮带机的现场管理，杜绝皮带、托辊、拉条、H架的乱扔乱放现象的发生，提高皮带服务年限及完好率，促使全矿皮带管理水平的提高，能够更有效的为矿井安全生产创造有利条件，特制定此办法：(一)具体要求1、皮带机严格按巷道中心线和腰线为基准进行安装，距离偏差不得超过10㎜，做到平、直、稳。

2、机头、机尾采用打两根地锚（Φ22×1800㎜锚杆）、并用大链固定，固定必须牢固可靠。

皮带机机头有防护栏，机尾有护罩，行人需跨越处设过桥。

3、胶带必须使用阻燃带，胶带卡子接头应卡接牢固，卡子接头与胶带中心线成直角。

皮带接头不断裂，皮带无撕裂，磨损不超限。

4、机头处要安装清扫装置，清扫面应与胶带接触均匀，其接触长度不应小于90％，皮带机必须使用带胶皮的刮煤器和挡煤板。

5、上、下托辊的使用要符合皮带机的型号，齐全，转动灵活，发现不转动的必须及时更换，防止摩擦皮带。

6、中间架安装时中间架中心线与胶带输送机中心线重合度误差不大于3mm，支腿的铅垂度不大于3/1000，在铅垂面内的直线度不大于中间架长度的1/1000，每3m安装一组H架，要做到平、直、稳。

中间架行人侧宽度不得小于700mm，非行人侧不得小于400mm。

7、纵梁安装必须采用标准胀销与H架连接，连接牢固可靠，两纵梁接头处上下错位、左右偏移不大于1㎜。

8、皮带与溜子搭接高度不得小于500mm、长度不得小于300mm，搭接处两侧挡煤板的长度1200mm、高度600mm，落煤点要加设密集托滚，每50mm左右一串，架设长度不得小于3米。

9、伸缩式皮带拉紧装置的张紧小车轨道安装时其轨距偏差不应大于3㎜，轨道直线度不超过3/1000，两轨高低差不大于1.5/1000，轨道接头间隙不大于5㎜，轨道接头错动上下不大于0.5㎜、左右不大于1㎜。

拉紧装置工作可靠，调整行程不小于全行程的1/2。
