焊接基础知识培训[1]

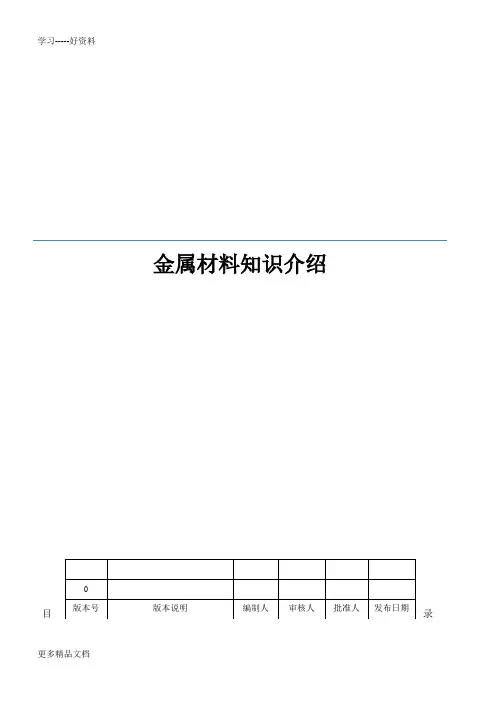

金属材料知识介绍目录1．焊接基础知识 (3)1.1焊接方法分类 (3)1.2 焊接电弧……………………………………………………………………………………………………… .31.3焊条的组成和作用 (4)1.4焊条的分类…………………………………………………………………………………………………… .42.几种常见的焊接方法 (5)3. 金属材料的焊接性能…………………………………………………………………………………………… .63.1焊接性能………………………………………………………………………………………………………. .63.2影响焊接接头性能的因素 (7)3.3不同钢材的焊接性能分析 (7)3.4焊接接头的缺陷及防止措施 (6)4．焊接结构设计 (10)4.1 焊接结构材料选择 (10)4.2 焊接结构的工艺性 (10)5．焊接接口的形式和坡口 (12)5.1接口形式 (12)5.2 坡口形式的选择 (13)基本焊接方法1.焊接的基本知识1.1 焊接方法分类定义：利用原子间的扩散与结合，使分离的金属材料牢固地连接起来，成为一个整体的过程。

原子之间的扩散与结合，通常采用加热、加压或两者并用。

可以用填充材料（或不用）， 将金属加热到熔化状态。

焊接方法分类：1）熔焊: 将待焊处母材金属熔化以形成焊缝的焊接方法称为熔焊。

2）压焊: 焊接过程中，必须对焊件施加压力（加压或加热），以完成焊接的方法称为压焊。

3）钎焊: 钎焊是硬钎焊和软钎焊的总称。

采用比母材金属熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点、低于母材溶化温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法。

1.2. 焊接电弧由焊接电源供给、具有一定电压的两极间或电极与母材间，在气体介质中产生的强烈而持久放电现象称为焊接电弧。

电弧燃烧后，弧柱中充满了高温电离气体， 放出大量的热能和强烈的光。

焊接电弧由阴极区、阳极区和弧柱三部分组成。

焊接基础知识培训教材第一章：引言焊接是一种常用的金属连接方法，它通过加热和熔化金属，使得不同的金属材料能够在接头处牢固地连接起来。

本教材旨在介绍焊接的基本原理、设备和技术，并提供相关实例和练习，帮助学习者掌握焊接的基础知识。

第二章：焊接原理2.1 焊接的定义和分类2.2 焊接原理的基本概念2.3 焊接质量与焊接变形2.4 焊接过程中的热量传递2.5 焊接过程的变形控制第三章：焊接设备3.1 焊接设备的基本组成3.2 焊接设备的分类与选择3.3 电弧焊设备的工作原理和常见故障处理3.4 气体保护焊设备的工作原理和常见故障处理3.5 感应焊设备的工作原理和常见故障处理第四章：焊接材料4.1 焊接材料的分类与选择4.2 焊接电极的类型和特点4.3 焊接材料的预处理和贮存4.4 焊接材料的性能检测与评估第五章：焊接技术5.1 手工电弧焊技术5.1.1 电弧焊的基本工艺流程5.1.2 电弧焊的常见焊接缺陷及其防止方法5.1.3 电弧焊的工艺参数与技术要点5.2 气体保护焊技术5.2.1 气体保护焊的基本工艺流程5.2.2 气体保护焊的常见焊接缺陷及其防止方法5.2.3 气体保护焊的工艺参数与技术要点5.3 感应焊技术5.3.1 感应焊的基本工艺流程5.3.2 感应焊的常见焊接缺陷及其防止方法5.3.3 感应焊的工艺参数与技术要点第六章：焊接实例与练习6.1 实例分析：应用场景下的焊接过程6.2 练习题：根据给定的焊接要求进行实际操作6.3 实验报告：对焊接实验结果的总结和分析结语通过学习本教材，你将会了解焊接的基本知识、原理与技术，并获得实际操作和练习的机会。

焊接是一门实践性强的技术，只有在实际操作中不断积累经验，才能真正掌握焊接技能。

希望本教材能够帮助你在焊接领域取得更好的成绩。

祝你学习愉快！。

焊接基础知识培训教材
第一章：焊接工艺概述
1.什么是焊接
焊接是一种通过加热或压力使两个或两个以上的金属或非金属材料连接成一体的工业技术。

2.焊接的分类
焊接可以分为气焊、电弧焊、激光焊、等离子焊等多种类型。

3.焊接的应用领域
焊接技术在机械制造、汽车制造、建筑工程、铁路桥梁和压力等方面都有广泛的应用。

第二章：焊接安全
1.安全注意事项
在焊接过程中，必须严格按照安全操作规程操作，如佩戴安全帽、护目镜、手套等。

2.焊接中的危险
焊接工作中常常会有火花飞溅和气体放射等危险，因此需要注意防护措施。

第三章：电弧焊
1.电弧焊的工艺特点
电弧焊是通过电弧加热使焊接材料熔化并通过熔融状态的金属流动来实现连接的焊接方法。

2.电弧焊的设备
电弧焊的设备包括焊接机、焊接电源、电缆和夹具等部分。

第四章：气焊
1.气焊的原理
气焊是使用乙炔、氧气等气体进行加热，使金属材料熔化并实现连接的焊接方法。

2.气焊的应用
气焊在制造行业、建筑业、机械制造等领域都有广泛应用。

第五章：焊接材料
1.焊接材料的选择
焊接材料的选择需要根据焊接工艺、要求的焊接性能以及预测的使用寿命等因素进行考虑。

2.常用的焊接材料
焊接材料包括焊条、焊丝、焊剂等多种类型，其中常用的材料有铝合金、铜及铜合金、镍及镍合金等。

结语
以上是本次焊接基础知识培训教材的全部内容，希望能够帮助大家更好地了解焊接工艺，掌握焊接技能。

焊接基础知识培训焊接是一种常见的金属连接方法，广泛应用于工业制造、建筑、汽车制造等领域。

为了掌握焊接技能，首先需要学习和掌握焊接基础知识。

本文将对焊接的定义、常见的焊接方法、焊接材料、焊接参数以及焊接质量控制等方面进行详细介绍。

一、焊接的定义焊接是指将两个或多个金属零件通过加热或压力等方式，使其在相互接触的表面形成连接，形成一个整体的工艺过程。

焊接工艺能够实现金属零件的永久性连接，具有连接强度高、成本低等优点。

二、常见的焊接方法1. 电弧焊接：电弧焊接是将电弧作为能量源，通过电弧的高温和熔化金属，将工件连接在一起的焊接方法。

常见的电弧焊接方法包括手工电弧焊、埋弧焊、气焊等。

2. 氩弧焊接：氩弧焊接是使用稳定的直流或交流弧焊机，通过附加保护气体在焊接区域产生气体，实现焊接的一种方法。

氩弧焊接常用于对焊接质量要求较高的材料，如不锈钢、铝合金等的焊接。

3. 水冷焊接：水冷焊接是利用水冷设备对焊接区域进行冷却，避免材料过热或变形的一种焊接方法。

水冷焊接适用于对热影响区要求较高的焊接。

三、焊接材料焊接材料主要包括焊条、焊丝、焊剂等。

焊条是电焊的主要材料，它是由金属棒芯和焊剂组成的。

焊剂可以保护焊缝免受氧化和其他污染，同时还能提高焊接效果。

不同类型的焊接材料适用于不同的焊接方法和焊接材料。

选择合适的焊接材料对于焊接质量和焊接性能具有重要影响，因此，在进行焊接之前需要对焊接材料进行认真的选择和配比。

四、焊接参数焊接参数是指在进行焊接过程中需要控制和调整的参数，包括焊接电流、焊接电压、焊接速度等。

这些参数的设置和调整直接影响焊接的质量和效果。

正确的焊接参数能够保证焊接区域的温度和熔化情况，使焊接接头与母材形成牢固的连接。

因此，在进行焊接过程中，需要根据焊接材料和具体情况合理设置焊接参数。

五、焊接质量控制焊接质量控制是指在焊接过程中通过采取一系列措施和方法，对焊接质量进行监控和控制的过程。

首先，需要对焊接设备进行检查和维护，确保其正常运行。

1 焊接培训31.1 焊接接头的种类及接头型式用焊接方法连接的接头称为焊接接头（简称为接头）。

它由焊缝、熔合区、热影响区及其邻近的母材组成。

在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。

根据GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，如图1。

其中以对接接头和T形接头应用最为普遍。

(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。

在各种焊接结构中它是采用最多的一种接头型式。

钢板厚度在6mm以下，除重要结构外，一般不开坡口。

厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—1所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。

图1—1 不同厚度板材的对接(a)单面削薄， (b)双面削薄表1-1(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—2。

这种接头受力状况不太好，常用于不重要的结构中。

图1—2 角接接头(a)I形坡口； (b)带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—3。

图1—3 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—4。

图1—4 搭接接头(a)I形坡口， (b)圆孔内塞焊； (c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—4。

I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。

这种接头用于不重要的结构中。

第一章焊接安全常识一、焊接的危险因素焊工在工作时，要与电、可燃及易爆气体、易燃液体、压力容器等接触。

在焊接过程中还会产生一些有害气体、金属蒸汽和烟尘:此外还存在电弧光辐射、焊接热源(电弧、气体火焰)的高温等。

如果不严格遵守安全操作规程，就可能引起触电、灼伤、火灾、爆炸、中毒甚至职业病。

给个人、企业、国家造成损失和危害。

焊工“六防”焊工作业时要做到防火、防爆、防毒、防辐射、防触电、防高空坠落。

1.防触电防触电措施:(1)弧焊设备的外壳必须接地，与电源连接的导线要有可靠的绝缘。

(2)弧焊设备的初级接线、修理和检查应由电工进行操作，二次侧接线焊工可以进行连接。

.(3)推拉电源刀开关时,应戴好干燥的皮手套，面部不要对着闸刀,以免电弧火花灼烧脸部。

(4)焊工的工作服、手套、绝缘鞋应保持干燥;在潮湿的场地作业时，必须用干燥的木板或橡胶板等绝缘物作垫板。

(5)焊接结束前，应将焊钳放置在可靠的部位，然后再切断电源。

(6)在容器或船仓内以及其它狭小的工作场所焊接时，须两人轮换操作，其中一人留在外面监护，以免发生意外时迅速切断电源和进行急救。

(7) 更换焊条时应戴好焊工手套，并避免身体与焊件接触，尤其夏天因身体出汗而衣服潮湿时。

(8)在光线阴暗的场地、容器内工作时，使用照明灯的电压应不大于36V。

(9)焊接电缆必须有完整的绝缘，工作时应避免电缆烫坏或砸坏;如绝缘发生损坏，应及时修复和更换;(10)遇到焊工触电时，切勿赤手去拉触电者，应首先切断电源，然后对昏迷者进行人工呼吸，并尽快送医院抢救。

(11)焊工要熟悉和掌握有关电的基本知识、预防触电及触电后的急救方法等知识，严格遵守有关部门规定的安全措施，防止触电事故发生。

2.防火和防爆措施:焊接时，由于电弧及气体火焰的温度较高，并且有大量的金属火花飞溅物，稍有疏忽就会引起火灾甚至爆炸。

因此焊工在工作时,必须注意以下问题:(1)在禁火区进行焊接施工前必需先办理动火证，并作好灭火准备工作;焊接前要认真检查工作场地周围5m范围内是否有易燃、易爆物品;(2)在高空作业时，更要注意防止金属火花飞溅而引起的火灾;(3)严禁在有压力的容器和管道上进行焊接;(4)当补焊储存过易燃、易爆物品的器具(如油桶、油箱)时，焊前必须将容器内的介质放干净，并用碱水清洗内壁，再用压缩空气吹干(如清洗不易进行，应将容器装满水)，同时应将所有孔盖打开，确认安全可靠后方可焊接;(5)在容器内工作时，焊炬、割炬应随焊工同时进出，严禁将焊炬、割炬放在容器内而焊工离开，以防混合气体燃烧和爆炸;(6)焊条头及焊后的焊件不能随便乱扔;(7)每天下班前应检查工作场地，消除可能引起火灾的隐患。

焊接基础知识培训资料第一章：焊接基础概述焊接是一种常见的金属连接方法，通过加热或加压等方式将金属材料连接在一起。

在现代制造业中，焊接广泛应用于各个领域，如建筑、汽车制造、电子设备等。

本章将介绍焊接的定义、分类以及其在工业生产中的重要性。

焊接是将两个或更多金属材料通过加热或加压连接在一起的工艺。

它与其他金属连接方式，如铆接、螺接等相比，具有连接强度高、工艺灵活、连接部位小、外观美观等优势。

根据焊接过程中是否使用填充材料，焊接可分为焊接和无填充焊接两类。

焊接在工业生产中扮演着重要的角色。

它被广泛应用于各个领域，如结构工程领域的钢结构焊接、汽车制造领域的车身焊接、电子设备领域的电路板焊接等。

焊接的稳定性和连接强度直接影响产品的质量和性能，因此，掌握基础的焊接知识对于从事相关行业的从业人员至关重要。

第二章：焊接基础设备焊接设备是进行焊接工作所必需的工具。

合理使用和选择适合的焊接设备是保证焊接质量的重要保障。

本章将介绍常见的焊接设备及其工作原理。

1. 焊接机：焊接机是进行焊接过程中所用的主要设备，它通过电流的传导产生热量，使金属材料熔化并连接在一起。

常见的焊接机包括电弧焊机、气体保护焊机、激光焊机等。

2. 焊接电源：焊接电源是为焊接机提供所需电能的设备。

根据不同的焊接方法和要求，可选择恒流、恒压或恒功率等不同类型的焊接电源。

3. 焊接工具：焊接工具是进行焊接作业时使用的辅助工具，如焊枪、焊钳、焊丝刷等。

它们在焊接过程中起到保护焊工安全和提高工作效率的作用。

第三章：焊接工艺与操作正确的焊接工艺和操作方法是保证焊接质量和效率的关键。

本章将介绍常见的焊接工艺以及相应的操作步骤。

1. 电弧焊接：电弧焊接是最常见的焊接方法之一，它利用电弧放电产生高温，将金属材料熔化并连接在一起。

电弧焊接的操作包括准备工作、电弧点燃、焊接接头、焊缝填充和后处理等步骤。

2. 气体保护焊接：气体保护焊接采用惰性气体或活性气体作为保护剂，防止焊接区域氧化和污染，从而提高焊接质量。

焊接知识培训焊接基础知识培训讲义一、焊接的定义1、零部件连接方式①螺栓连接【可拆连接】②铆钉连接（耗费金属材料多，劳动强度大，密封性差）【不可拆连接】③粘接（利用粘接剂）【不可拆连接】④焊接【不可拆连接】2、焊接定义通过加热或加压，或两者并用，用或不用填充材料，使焊件达到原子结合的一种加工工艺方法。

填充材料加热/加压焊件达到原子结合焊件：金属+金属；金属+非金属；非金属+非金属。

狭义上焊接指金属的焊接。

二、焊接的分类焊接分：熔焊、压焊、钎焊。

1、熔焊焊接过程中，将焊件接头加热至熔化状态，不加压力完成焊接的方法。

①按热源分：电弧焊、电渣焊、气焊。

②按保护方式分：真空焊接、气体保护、熔渣保护。

③按电极特性分：熔化电极、非熔化电极。

2、压焊焊接过程中，必须对焊件施加压力（加热或不加热），以完成焊接的方法。

①电阻焊：点焊、缝焊、对焊。

②摩擦焊：利用焊件表面相互摩擦产生的热+顶锻③超声波焊：利用超声波的高频振荡热+压力3、钎焊采用比母材熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点、低于母材熔点的温度，利用液态钎料湿润母材，填充接头间隙并与母材相互扩散实现连接焊件的方法。

①火焰钎焊②感应钎焊③炉中钎焊④盐浴钎焊④真空钎焊三、焊接的应用及优缺点1、应用应用领域：建筑、造船、锅炉、压力容器、车辆。

世界每年生产的焊接结构约占钢产量45%。

2、优点①可以节省大量金属材料、省工、投资低，密封性好（与铆接比）；②不需要制作木模和砂型，不需要专门熔炼、浇铸，工序简单，生产周期短（与铸造比）；③简化工艺，节省材料；④经济性好。

3、缺点①应力集中比较大；②较大的焊接应力和变形；③焊缝中存在一定数量的焊接缺陷（裂纹、气孔、夹渣未焊透、未熔合）；④具有较大的性能不均匀性（焊缝成分、组织与母材不同）；⑤焊接接头的整体性（止裂性差）。

四、焊接接头1、定义焊接接头：用焊接方法连接的接头。

2、分类可分为：①对接接头：两焊件端面相对平行，I、V、X、U、双U。

焊接基础知识培训一、引言焊接作为一种重要的金属连接技术，广泛应用于制造业、建筑、船舶、航空等领域。

掌握焊接技术的基本原理和操作方法，对于从事焊接工作的人员至关重要。

本培训旨在为学员提供焊接基础知识，使学员能够了解焊接的基本概念、分类、原理、材料、设备和安全知识，为后续的焊接技能培训和实践打下坚实的基础。

二、焊接基本概念三、焊接分类根据焊接过程中加热方式的不同，焊接可分为熔焊、压焊和钎焊三大类。

1. 熔焊：熔焊是将焊接接头处和填充材料加热至熔化状态，利用熔池的表面张力使接头和填充材料相互熔合。

熔焊方法包括气焊、电弧焊、激光焊等。

2. 压焊：压焊是在焊接过程中，通过对焊接接头施加压力，使接头达到紧密接触，通过原子间的扩散形成连接。

压焊方法包括摩擦焊、扩散焊、超声波焊等。

3. 钎焊：钎焊是利用液态钎料填充接头间隙，在加热条件下，钎料与接头金属相互扩散，冷却后形成牢固的焊接接头。

钎焊方法包括烙铁钎焊、火焰钎焊、高频钎焊等。

四、焊接原理1. 焊接过程：焊接过程包括加热、熔化、混合、凝固四个阶段。

在加热阶段，焊接接头和填充材料被加热至熔化状态；在熔化阶段，焊接接头和填充材料发生熔化；在混合阶段，熔池中的金属发生混合；在凝固阶段，熔池中的金属冷却凝固，形成焊缝。

2. 焊接热影响区：焊接过程中，由于热传导作用，焊接接头附近的金属温度升高，形成热影响区。

热影响区的组织和性能发生变化，对接头性能产生一定影响。

3. 焊接应力与变形：焊接过程中，由于加热和冷却的不均匀性，产生焊接应力与变形。

焊接应力可能导致焊接接头产生裂纹、变形等问题，影响焊接质量。

五、焊接材料1. 焊材：焊材是焊接过程中用于填充的金属材料，根据成分和用途不同，可分为碳钢焊材、不锈钢焊材、铝焊材等。

2. 焊接气体：焊接过程中，用于保护熔池和焊接区域的气体称为焊接气体。

焊接气体包括惰性气体、活性气体和混合气体。

六、焊接设备1. 焊接电源：焊接电源是提供焊接过程中所需电能的设备，包括交流电源、直流电源、脉冲电源等。
