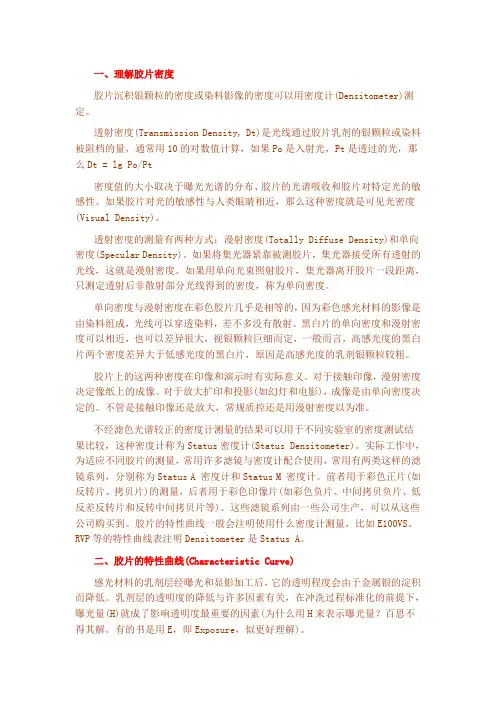

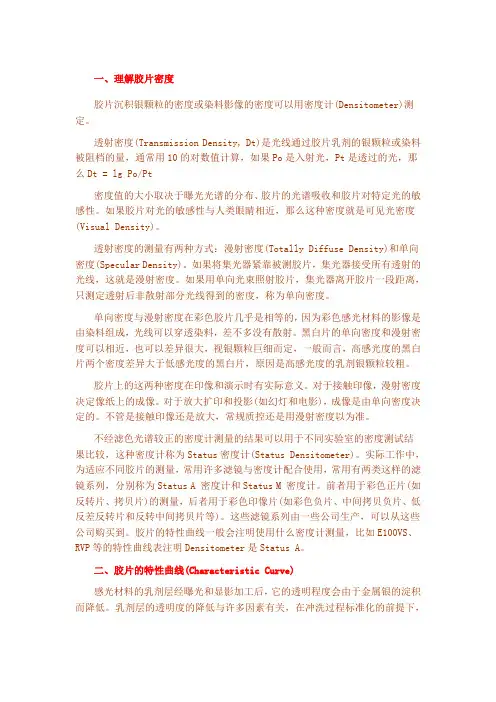

解读胶片特性曲线一、理解胶片密度胶片沉积银颗粒的密度或染料影像的密度可以用密度计（Densitometer）测定。
透射密度（Transmission Density, Dt）是光线通过胶片乳剂的银颗粒或染料被阻档的量，通常用10的对数值计算，如果Po是入射光，Pt是透过的光，那么Dt = lg Po/Pt 。
密度值的大小取决于曝光光谱的分布、胶片的光谱吸收和胶片对特定光的敏感性。
如果胶片对光的敏感性与人类眼睛相近，那么这种密度就是可见光密度（Visual Density）。
透射密度的测量有两种方式：漫射密度（Totally Diffuse Density）和单向密度（Specular Density）。
如果将集光器紧靠被测胶片，集光器接受所有透射的光线，这就是漫射密度。
如果用单向光束照射胶片，集光器离开胶片一段距离，只测定透射后非散射部分光线得到的密度，称为单向密度。
单向密度与漫射密度在彩色胶片几乎是相等的，因为彩色感光材料的影像是由染料组成，光线可以穿透染料，差不多没有散射。
黑白片的单向密度和漫射密度可以相近，也可以差异很大，视银颗粒巨细而定，一般而言，高感光度的黑白片两个密度差异大于低感光度的黑白片，原因是高感光度的乳剂银颗粒较粗。
胶片上的这两种密度在印像和演示时有实际意义。
对于接触印像，漫射密度决定像纸上的成像。
对于放大扩印和投影（如幻灯和电影），成像是由单向密度决定的。
不管是接触印像还是放大，常规质控还是用漫射密度以为准。
不经滤色光谱较正的密度计测量的结果可以用于不同实验室的密度测试结果比较，这种密度计称为Status密度计(Status Densitometer)。
实际工作中，为适应不同胶片的测量，常用许多滤镜与密度计配合使用，常用有两类这样的滤镜系列，分别称为Status A 密度计和Status M 密度计。
前者用于彩色正片（如反转片、拷贝片）的测量，后者用于彩色印像片（如彩色负片、中间拷贝负片、低反差反转片和反转中间拷贝片等）。
这些滤镜系列由一些公司生产，可以从这些公司购买到。
胶片的特性曲线一般会注明使用什么密度计测量，比如E100VS、RVP等的特性曲线表注明Densitometer是Status A。
--------------------------------------------------------------------------------二、胶片的特性曲线（Characteristic Curve）感光材料的乳剂层经曝光和显影加工后，它的透明程度会由于金属银的淀积而降低。
乳剂层的透明度的降低与许多因素有关，在冲洗过程标准化的前提下，曝光量（H）就成了影响透明度最重要的因素（为什么用H来表示曝光量？百思不得其解。
有的书是用E，即Exposure，似更好理解）。
为了寻找乳剂层透明程度与曝光量之间的关系的数学模式，19世纪90年代英国两位学者—化学家H-Hurter和工程师V-Driffield用了约十年的业余时间，终于找到乳剂层中沉淀银的密度与曝光量及适当条件下的显影程度之间的比例关系，并建议用曝光量的对数和阻光率的对数（即密度）作为横纵坐标来表述它们之间的关系。
这个坐标系后来被称为H-D曲线，也称为特性曲线，或者，曝光量—密度曲线。
许多文章也直接叫作密度曲线（Density Curve）。
由于曝光量通常用H表示，特性曲线的横标就是lgH，所以H-D曲线实际是一语双关，既是指Hurter-Driffield曲线，也可以理解为曝光量（H）—密度（D）曲线。
实际上，特性曲线描述的就是胶片显影后不同曝光量与相应密度的关系。
密度值来源于一系列胶片试条，这些试条经精确较正的感光计（Sensitometer）曝光，然后严格标准化的冲洗。
每个试条上的照度（E，单位是勒克斯lux）乘以曝光时间（t，单位是秒sec）得到曝光量（H），即，H等于乳剂层上所受光的照度（E）和照射时间（t）的乘积（H=E*t），单位是勒克斯-秒（lux-sec），也就是单位面积乳剂层上接受的总的光量。
* 勒克斯（Lux）指的是一支标准蜡烛在一米距离产生的照度。
如果胶片在距离标准蜡烛一米曝光一秒钟，那么胶片接受的曝光就是1 lux-sec的曝光量。
用密度计测度每个试条上的透光率（Transmittance，T），即透过胶片的光通量Qt与投射到材料上的光通量（入射光）Qo之比（Qt/Qo），计算出阻光率（Opacity，O）。
阻光率O等于透光率的倒数，即O = 1/T，也就是Qo/Qt。
胶片依沉积银颗粒的多少，光线穿透率可以从100%、50%、25%、10%……0.01%，相对的透光率是1.0、0.5、0.25、0.1……0.0001，相应地，阻光率是1、2、4、10……10,000，这样巨大的数字在制作曲线时很不方便，标尺过小造成不够精确，故取阻光率O以10 为底的对数，称为密度（Density，D），即D = lgO = lg(Qo/Qt)，上述数值对应的D就是0.0、0.3、0.6、1.0……4.0。
将H取以10为底的对数（即lgH）绘制横坐标，以密度（D）绘制纵坐标得到的曲线即为测试胶片的特性曲线（图1）。
4.0一般是胶片所能达到的最高密度，所以纵坐标的最高值一般不大于4.0。
横坐标上，曝光量每增加一倍，lgH增加0.3单位。
代表特性曲线（Representative Characteristic Curve）是对某产品大量批次测试后的平均结果制作的曲线。
通常出现在产品Data Sheet上的都是代表特性曲线。
相对特性曲线（Relative Characteristic Curve）是没经较正的感光计曝光试条得到的曲线。
一般是冲印车间为冲洗质控所采用的方式。
黑白胶片的特性曲线只有一条曲线，方向从左向右由低到高，图2显示Kodak T-MAX 100 不同显影时间的特性曲线。
彩色胶片一般有三条曲线，分别代表红色（在彩负胶片是青色）、绿色（在彩负胶片是品红色）和兰色（在彩负胶片是黄色）染料层，方向也是从左到右由低到高（图3）。
图3 Kodak Royal Gold 100特性曲线（彩色负片）彩色反转片也是三条曲线，但因为获得的是正像，曲线的走向与负片相反，从左到右由高到低（图4）。
图4 Kodak E100S特性曲线（彩色反转片）--------------------------------------------------------------------------------三、分解特性曲线不管什么胶片类型，所有特性曲线都可以分为五区：最低密度区（D-min）、趾区（The Toe）、直线区（Straight line）、肩区（The Soulder）和最高密度区（D-max）。
1．最低密度区又称无响应区，是胶片片基的密度和未曝光的卤化银显影后得到的密度，这个区的密度是衡定的，是特定胶片的特有性状。
对于黑白片，这个区也被称为灰雾（Fog），指的是未经曝光而显影产生的净密度。
灰雾可以因为延长显影时间或提供显影温度而密度增加，显影剂的成份和pH值也会改变灰雾密度。
在彩片只称为最低密度（D-min），而不称之为灰雾。
反转片的最低密度被定义胶片充分曝光和充分显影后的密度，因此位于曲线的右侧。
2．趾区又称欠曝光区、曝光不足区。
这个区曲线的斜率随等量增加的曝光而逐渐增加，换句话，当曝光量以等量增加时，密度的增量却是逐渐增加的，增加的幅度与曝光量增加不同步。
如果影像出现在这个区，那么影像的密度对比不能正确得到再现，导致影调失真，层次也因为对比小而表现为平淡，暗部缺乏细节。
3．直线区又称曝光正常区。
这个区曲线的斜率是相对恒定的，密度随曝光量对数值增大而等速增加。
这个区可以正确地反映影像的影调、细节、层次，因此，为了获得最佳影像效果，图像中所有重要的信息和细节都应放在这个区。
4．肩区又称过度曝光区。
这个区随曝光量增加，曲线的斜率逐渐减小，再增加曝光，密度不再增加，达到胶片的最大密度（D-max）。
影像出现在这个区也会因为对比小而影调失真。
这个区通常是由景物的高光区造成，所以往往造成高光部分没有细节。
曝光过度也造成颗粒变粗。
5．最大密度区这个区所有卤化银或者染料都已曝光，再增加曝光并不增加密度，这是一种胶片所能达到最大的密度，对于胶片，D-max一般不会超过4.0。
在黑白片中，极度过曝会使密度减少，也就是所谓的负感现象（Solarization），在安嫂-亚当斯的作品中，有一幅“黑太阳”，本该惨白的太阳在胶片记录成了黑太阳。
彩片中是否也有负感现象不知道。
--------------------------------------------------------------------------------四、理解特性曲线特性曲线是了解胶片性能的重要数据。
从特性曲线不仅可以看出胶片的一般性能，而且从中可以衍算出一些重要参数，对预测成像和解决拍摄和冲印过程遇到的问题非常有帮助。
1．感光度（Sensitivity，Speed，S）是胶片固有的对光反应的敏感性，是与在一定显影条件下产生的一定摄影效果的曝光量成反比的值，通俗地说，就是高感光度的胶片只需较少曝光量即能达到低感光度的胶片需较多曝光量所能达到的摄影效果。
感光度，或称速度，的测定是基于特性曲线计算出来的。
以黑白片为例，美国标准协会（American Standard Association, ASA）是这样规定的，在求取特性曲线时，试条曝光后在指定的条件下进行精确控制显影，使得显影后获得的特性曲线满足以下条件：以曲线中灰雾+片基密度+0.1的密度为基准点，该基准点处的曝光量对数+ 1.3相对应的密度值应该等于0.8。
如果符合这个条件，那么感光度S等于0.8除以基准点的曝光量。
例如，如果某黑白片的基准点曝光量是0.004 lux-sec，那么这款胶片的速度就是0.8/0.004=200，如果是0.008 lux-sec，那么速度就是100。
德国的DIN制（Deutsche Industrial Norm，DIN，即德国工业标准）对基准点定义不一样，计算方法也不同，但反映的实质是一样的。
现在普遍采用的是国际标准化组织（International Standard Organization，ISO）标准，它结合ASA和DIN，同时标注二者数值，所以表示方法是ISO100/21O。
从过去大家习惯的21定、24定到现在几乎只称100或者200……可以看出历史变迁，曾经是巨人的德国在这方面的影响已经日落黄昏了，渐渐地被美国所取代，也许，再过十年、二十年，许多人对21DIN会不知所云。
彩片因为有三条曲线，而三条曲线很做到完全重合，那么应该用哪一层乳剂作为决定感光度的基准？一般情况下，三个染料层中，感兰层对光敏感性最高，感红层最低，如果以感兰为基准，那么感红层可能会欠曝，但如果以感红层为基准，感兰层可能要过曝。
