X线.名词解释1.胶片特性曲线:描绘曝光量与所产生的密度之间关系的一条曲线,由于这条曲线可以表示出感光材料的感光特性,所以称之为“特性曲线”。
2.IP:是CR记录信息的载体,是CR成像系统的关键部件。
3.滤线栅的焦距:指聚焦式滤线栅的倾斜铅条会聚于空中的直线平面到滤线栅板平面的垂直距离。
4.左心导管检查法:是经上肢的肱动脉或下肢的股动脉,将导管逆行插入左心房、左心室内,以检查左心血液动力学改变及进行左心选择性心血管造影。
5.骨骺线:管状骨的干骺与继发性骨化中心之间的骺板,随年龄增长,逐渐变窄,表现为透亮线,称为骨骺线。
6.骨质疏松:是指单位体积内骨组织的含量减少,即骨组织的有机成分和无机成分都减少,但骨内有机成分和钙盐的比例仍正常。
7.惰性:是指光照停止后影像继续存在的现象。
它会导致影像移动时产生重影。
产生惰性的主要原因:一是电导性惰性;二是像素的等效电容值太大而引起的电容性惰性。
其次,惰性还与照度、靶压、电子束等有关,照度越大、靶压越低、电子流越大惰性越小。
8.轴位:指身体矢状面与暗盒垂直,中心线方向与身体或器官长轴平行或近似平行投射。
9.立位摄影:X线管、人体、胶片(IP等)保持不动,且曝光时水平方向X线透过人体后先通过滤线栅(曝光前先振动)再到达胶片(右的老式机器无滤线栅),使胶片感光的摄影。
10.近距离摄影:是指焦片距在50cm以下时的摄影方法。
11.X线立体摄影:在普通的X线照片上看到的影像,都是人体各层结构的复合影,仅能看到其高与宽,而对前后远近的空间关系则看不到。
立体摄影却能给我们对人体某一部位结构的观察,获得一个立体概念,此种摄影称立体摄影。
12.滤线栅因子(曝光量倍数):也称曝光量倍数,是指不使用滤线栅时测得的全X线(原发射线和散射线之和)强度和使用滤线栅时测得的全X线强度的比值。
13.铅容积:表示在滤线栅表面上,平均1cm2中铅的体积。
14.能量减影:使用一次曝光同时获得了不同能量的两幅影像,然后通过加权减影技术处理,可获得减影图像称为能量减影。
名词解释胶片的特性曲线胶片的特性曲线是指胶片在不同曝光条件下的响应特性。
胶片作为一种传统的摄影媒介,具有独特的特点和魅力。
通过了解胶片的特性曲线,我们可以更好地理解和掌握胶片摄影的原理和技巧。
胶片的特性曲线从根本上决定了胶片的感光度、对比度和色彩还原等方面的表现。
在胶片摄影中,特性曲线被广泛用于曝光和后期调整的参考。
下面我将从感光度、对比度和色彩还原三个方面来解释胶片的特性曲线。
首先,胶片的感光度是指胶片对光的敏感程度。
在胶片的特性曲线上,感光度通常是表示为曲线的斜率,斜率越大表示感光度越高。
胶片的感光度决定了曝光的快慢,高感光度的胶片适用于低光条件下的拍摄,而低感光度的胶片则适用于光线充足的情况。
通过合理选择感光度,摄影师可以根据拍摄场景的要求来控制曝光量,从而达到理想的效果。
其次,胶片的对比度是指胶片对不同亮度间隔的反应程度。
在特性曲线中,对比度表现为曲线的陡峭程度,陡峭的曲线表示高对比度,而平缓的曲线则表示低对比度。
高对比度的胶片适用于需要强烈明暗对比的场景,而低对比度的胶片则适用于要求细腻过渡的场合。
通过对比度的选择,摄影师可以调整图像的明暗层次,增强或减弱拍摄主题的表现力。
最后,胶片的色彩还原是指胶片对真实色彩的还原能力。
在特性曲线上,色彩还原表现为曲线在不同颜色通道上的响应。
不同种类的胶片对色彩的还原有所差异,有些胶片偏向暖色调,有些则偏向冷色调。
通过选择不同类型的胶片,摄影师可以根据个人的艺术风格和拍摄主题来呈现出独特的色彩效果。
总之,胶片的特性曲线作为胶片摄影的重要参考,对于摄影师来说具有重要的意义。
通过了解胶片的感光度、对比度和色彩还原等特性,我们可以更好地掌握胶片摄影的技巧和原理,创造出更具个性和艺术性的作品。
胶片摄影虽然在数字摄影时代已经逐渐退出主流舞台,但其独特的魅力依然吸引着一批忠实的摄影爱好者。
在不断发展的摄影技术中,胶片的特性曲线仍然是我们值得深入研究和探索的课题之一。
前些天就胶片感光特性曲线问题,与强总进行过短信沟通。
我认为强总的意见比较准确、全面,而我的意见则有些偏颇。
为了进一步阐述这个问题,撰写了此文。
如有不当,请专家和读者朋友指正。
1 铅增感胶片感光特性曲线的两种型式我们讨论的胶片,应是符合GB/T19348.1一2003《无损检测工业射线照相胶片第一部分:工业射线照相胶片系统的分》标准,即铅增感胶片。
感光特性曲线是表示吸收剂量K(或照射量P)和底片黑度之间的关系曲线,可以是D一LgK曲线,也可以是D一K曲线。
前者是涉及梯度G定义的常用曲线。
当X射线管电压和管电流等条件固定后,黑度仅决定于曝光时间t时,D一LgK曲线可用D一Lgt代替,D一K曲线可用D一t代替。
1.1 D一Lgt曲线其特性曲线如图1所示。
图1 铅增感型胶片的D一lgt特性曲线这种曲线,大约在黑度0.5以下,它有迟钝区和曝光不足区,黑度从0.5至5是曝光正常区,是个近三次方的呈“J”形的曲线。
在D=0.5~5的范围内,没有过渡区和反转区。
1.2 D一t曲线铅增感胶片的D一t曲线,大约是一条上斜的直线,即黑度D和曝光时间t(实质是和吸收剂量K)近似成正比。
,见图2。
D和t、D和K的关系可以写为D≈g.tD≈g.K式中:g一比例系数。
笔者根据《日本射线探伤B》第22页表1.2,整理出表1,并根据表1绘制了D一t曲线。
表1 富士100#不同黑度下的t(数据来源于《B》表1.2,管电压、管电流固定)Dt (秒)梯度G1.035.251.71.558.53.02.0813.72.51054.93.01275.9以表1的t为横座标,D为纵座标,绘出D一t曲线,如图2。
图2富士100#胶片D一t曲线之一段图2的纵座标D如果是净黑度,则D一t斜直线过座标零点。
由图可见:在管电压和管电流不变的前提下,铅增感型胶片的底片黑度大约和曝光时间t(或说吸收剂量K)成正比。
《美国无损检测手册.射线卷》(1992译本)给出了相似的图形,读者可查该书第216页图4一34。

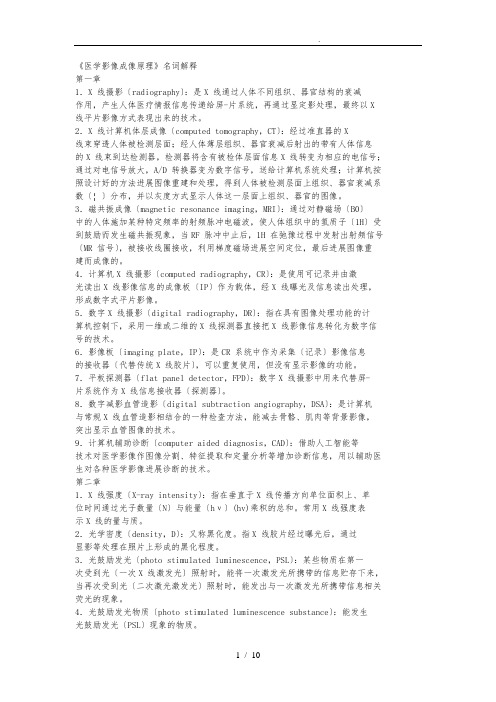

《医学影像成像原理》名词解释第一章1.X 线摄影(radiography):是X 线通过人体不同组织、器官结构的衰减作用,产生人体医疗情报信息传递给屏-片系统,再通过显定影处理,最终以X 线平片影像方式表现出来的技术。
2.X 线计算机体层成像(computed tomography,CT):经过准直器的X线束穿透人体被检测层面;经人体薄层内组织、器官衰减后射出的带有人体信息的X 线束到达检测器,检测器将含有被检体层面信息X 线转变为相应的电信号;通过对电信号放大,A/D 转换器变为数字信号,送给计算机系统处理;计算机按照设计好的方法进行图像重建和处理,得到人体被检测层面上组织、器官衰减系数(¦)分布,并以灰度方式显示人体这一层面上组织、器官的图像。
3.磁共振成像(magnetic resonance imaging,MRI):通过对静磁场(B0)中的人体施加某种特定频率的射频脉冲电磁波,使人体组织中的氢质子(1H)受到激励而发生磁共振现象,当RF 脉冲中止后,1H 在弛豫过程中发射出射频信号(MR 信号),被接收线圈接收,利用梯度磁场进行空间定位,最后进行图像重建而成像的。
4.计算机X 线摄影(computed radiography,CR):是使用可记录并由激光读出X 线影像信息的成像板(IP)作为载体,经X 线曝光及信息读出处理,形成数字式平片影像。
5.数字X 线摄影(digital radiography,DR):指在具有图像处理功能的计算机控制下,采用一维或二维的X 线探测器直接把X 线影像信息转化为数字信号的技术。
6.影像板(imaging plate,IP):是CR 系统中作为采集(记录)影像信息的接收器(代替传统X 线胶片),可以重复使用,但没有显示影像的功能。
7.平板探测器(flat panel detector,FPD):数字X 线摄影中用来代替屏-片系统作为X 线信息接收器(探测器)。
医学影像成像原理名词解释《医学影像成像原理》名词解释第一章1.X线摄影(radiography ):是X线通过人体不同组织、器官结构的衰减作用,产生人体医疗情报信息传递给屏- 片系统,再通过显定影处理,最终以X 线平片影像方式表现出来的技术。
2.X 线计算机体层成像(computed tomography ,CT):经过准直器的X 线束穿透人体被检测层面;经人体薄层内组织、器官衰减后射出的带有人体信息的X线束到达检测器,检测器将含有被检体层面信息X线转变为相应的电信号;通过对电信号放大,A/D 转换器变为数字信号,送给计算机系统处理;计算机按照设计好的方法进行图像重建和处理,得到人体被检测层面上组织、器官衰减系数(| )分布,并以灰度方式显示人体这一层面上组织、器官的图像。
3.磁共振成像(magnetic resonance imaging ,MRI):通过对静磁场(B)中的人体施加某种特定频率的射频脉冲电磁波,使人体组织中的氢质子(H)受到激励而发生磁共振现象,当RF 脉冲中止后,H 在弛豫过程中发射出射频信号(MR信号),被接收线圈接收,利用梯度磁场进行空间定位,最后进行图像重建而成像的。
4.计算机X 线摄影(computed radiography ,CR):是使用可记录并由激光读出X线影像信息的成像板(IP )作为载体,经X线曝光及信息读出处理,形成数字式平片影像。
5.数字X 线摄影(digital radiography ,DR):指在具有图像处理功能的计算机控制下,采用一维或二维的X 线探测器直接把X 线影像信息转化为数字信号的技术。
6.影像板(imaging plate ,IP):是CR系统中作为采集(记录)影像信息的接收器(代替传统X 线胶片),可以重复使用,但没有显示影像的功能。
7.平板探测器(flat panel detector ,FPD :数字X线摄影中用来代替屏- 片系统作为X 线信息接收器(探测器)。
前些天就胶片感光特性曲线问题,与强总进行过短信沟通。
我认为强总的意见比较准确、全面,而我的意见则有些偏颇。
为了进一步阐述这个问题,撰写了此文。
如有不当,请专家和读者朋友指正。
1 铅增感胶片感光特性曲线的两种型式
我们讨论的胶片,应是符合GB/T19348.1一2003《无损检测工业射线照相胶片第一部分:工业射线照相胶片系统的分》标准,即铅增感胶片。
感光特性曲线是表示吸收剂量K(或照射量P)和底片黑度之间的关系曲线,可以是D一LgK曲线,也可以是D一K曲线。
前者是涉及梯度G定义的常用曲线。
当X射线管电压和管电流等条件固定后,黑度仅决定于曝光时间t时,D一LgK曲线可用D一Lgt代替,D一K曲线可用D一t代替。
1.1 D一Lgt曲线
其特性曲线如图1所示。
图1 铅增感型胶片的D一lgt特性曲线
这种曲线,大约在黑度0.5以下,它有迟钝区和曝光不足区,黑度从0.5至5是曝光正常区,是个近三次方的呈“J”形的曲线。
在D=0.5~5的范围内,没有过渡区和反转区。
1.2 D一t曲线
铅增感胶片的D一t曲线,大约是一条上斜的直线,即黑度D和曝光时间t(实质是和吸收剂量K)近似成正比。
,见图2。
D和t、D和K的关系可以写为
D≈g.t
D≈g.K
式中:
g一比例系数。
笔者根据《日本射线探伤B》第22页表1.2,整理出表1,并根据表1绘制了D一t曲线。
表1 富士100#不同黑度下的t
(数据来源于《B》表1.2,管电压、管电流固定)
D
t (秒)
梯度G
1.0
35.25
1.7
1.5
58.5
3.0
2.0
81
3.7
2.5
105
4.9
3.0
127
5.9
以表1的t为横座标,D为纵座标,绘出D一t曲线,如图2。
图2富士100#胶片D一t曲线之一段
图2的纵座标D如果是净黑度,则D一t斜直线过座标零点。
由图可见:在管电压和管电流不变的前提下,铅增感型胶片的底片黑度大约和曝光时间t(或说吸收剂量K)成正比。
《美国无损检测手册.射线卷》(1992译本)给出了相似的图形,读者可查该书第216页图4一34。
该图是管电压不变的前提下,底片黑度D和曝光量E(管电流乘曝光时间)的关系曲线,即D一E曲线,在黑度0.5~3.0的范围内,D一E曲线是近乎过零点的右上斜曲线。
但在D>3以后有了(向下)偏差。
2 为什么常见特性曲线是D一Lgt曲线
我们熟悉的胶片法(黑度)对比度定性表达式为
ΔD=0.434.G.μ.ΔT/(1+n) (1)
去掉公式(1)和胶片有关的梯度G,其余部分可称为“透射线图像的对比度”,也即我们常说的主因对比度,暂以符号ΔP记之
ΔP=0.434μ.ΔT/(1+n) (2)
公式(2)是怎么导出来的,前提是
ΔP=LgI2-LgI1=ΔLgI (3)
可能是先行者们把这一概念用在胶片特性曲线上,就形成D一Lgt胶片特性曲线,并用这一思路求胶片某一黑度下的梯度G。
《日本射线探伤B》第22页表1.2,ΔD=D2-D1=0.2,Δt=t2-t1≈10s(秒),然后取t的对数,求梯度G(译本称胶片对比度γ)的。
G=ΔD/(Lgt2-Lgt1) (4)
《日本射线探伤B》最后求得富士100#胶片的梯度见表1。
3 D一Lgt曲线还有用处么?
我认为,D一Lgt曲线已经没有什么用处了;反对者认为还有两点用处。
下面就所谓的两点用处,进行讨论。
3.1 黑度变化,确定吸收剂量(照射量,或曝光量、曝光时间)
我认为:其它所有条件不变,仅黑度变化,可用正比算法确定曝光时间t(或吸收剂量、照射量,或曝光量),即
D2/D1=t2/t1
反对者认为:D>3以后有了偏差,所以不主张用,还是坚持查图1所示的曝光曲线。
读者可以从图1看出在D=2.5、Lgt=2以后,“J”字形曲线变得非常陡,你根本区分不开2.10和2.08,查得的偏差可能会更大。
笔者认为:既使D>3,使用正比算法仍然是简单、可靠,有些偏差,不妨碍工程使用。
3.2 怎梯确定梯度G?
纸上谈兵的教材,经常说:用过D点作“J”曲线切线的方法,求出切线与水平轴夹角为α
G=tgα(5)
真正负责任的教材,不主张采用这种方法。
前面讲述了《日本射线探伤B》使用的方法,见公式(4);今天看来,日本的方法已经落后了,GB/T19348.1一2003已经规定了GD的计算公式
GD=dD/d(lgk)= =2.3K.(dD/dK) (6)
式中:GD一黑度为D时的梯度;
K一黑度为D时的吸收剂量。
当其它条件不变时,可以用曝光时间t代替公式(6)中的K,
GD=2.3t(dD/dt)
=2.3t(ΔD/Δt) (7)
如《日本射线探伤B》第22页表1.2,这次试验已知ΔD=0.2,Δt≈9.5s,(ΔD/Δt) ≈0.021s-1。
公式(7)可简化为
GD=2.3X0.02s-1Xt
=0.0484t (8)
式中:t一曝光时间,单位为s(秒)。
现在我们可以把表1中,任一黑度D所对应的t代入公式(8),求出梯度G。
例如,D=1.0时,t=35.25s,代入公式(8),GD=0.0484X35.25=1.7068≈1.7;又如,D=2.5,t=105s,
GD=0.0484X105=5.082,比表1的4.9稍大,根据《日本射线探伤B》第22页表1.2中Δt具体计算,几乎没有误差。
4 我的看法
D一Lgt型式胶片特性曲线应该被淘汰了。
当然,射线胶片被探测器取代的时日也不远了。
