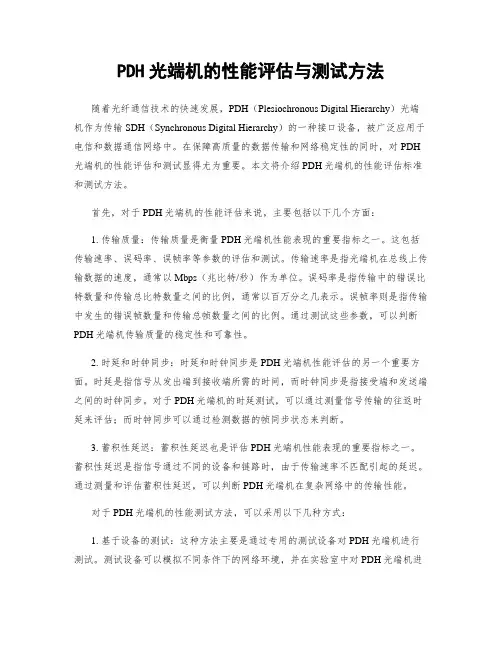

PDH光端机的性能评估与测试方法随着光纤通信技术的快速发展，PDH（Plesiochronous Digital Hierarchy）光端机作为传输SDH（Synchronous Digital Hierarchy）的一种接口设备，被广泛应用于电信和数据通信网络中。
在保障高质量的数据传输和网络稳定性的同时，对PDH 光端机的性能评估和测试显得尤为重要。
本文将介绍PDH光端机的性能评估标准和测试方法。
首先，对于PDH光端机的性能评估来说，主要包括以下几个方面：1. 传输质量：传输质量是衡量PDH光端机性能表现的重要指标之一。
这包括传输速率、误码率、误帧率等参数的评估和测试。
传输速率是指光端机在总线上传输数据的速度，通常以Mbps（兆比特/秒）作为单位。
误码率是指传输中的错误比特数量和传输总比特数量之间的比例，通常以百万分之几表示。
误帧率则是指传输中发生的错误帧数量和传输总帧数量之间的比例。
通过测试这些参数，可以判断PDH光端机传输质量的稳定性和可靠性。
2. 时延和时钟同步：时延和时钟同步是PDH光端机性能评估的另一个重要方面。
时延是指信号从发出端到接收端所需的时间，而时钟同步是指接受端和发送端之间的时钟同步。
对于PDH光端机的时延测试，可以通过测量信号传输的往返时延来评估；而时钟同步可以通过检测数据的帧同步状态来判断。
3. 蓄积性延迟：蓄积性延迟也是评估PDH光端机性能表现的重要指标之一。
蓄积性延迟是指信号通过不同的设备和链路时，由于传输速率不匹配引起的延迟。
通过测量和评估蓄积性延迟，可以判断PDH光端机在复杂网络中的传输性能。
对于PDH光端机的性能测试方法，可以采用以下几种方式：1. 基于设备的测试：这种方法主要是通过专用的测试设备对PDH光端机进行测试。
测试设备可以模拟不同条件下的网络环境，并在实验室中对PDH光端机进行性能评估。
这种方法能够提供精确的性能评估数据，并能够检测到各种参数的变化和故障。
目录目录 (1)安全使用须知 (2)产品概述 (3)产品特点 (3)技术指标 (4)光学指标 (4)视频指标 (4)数据指标 (4)开关量指标 (4)一般指标 (4)应用范围 (5)面板说明 (5)前面板说明 (5)后面板说明 (6)自备电源要求 (6)安装说明 (7)安装前说明 (7)安装顺序 (7)安装尺寸 (8)连接示意图 (8)责任说明 (9)安全使用须知警告表示提醒有可能对人造成伤害警告表示提醒有可能对人造成伤害或对财产带来损害、造成重伤或死亡使用须知为了防止对你他人财产带来损害，请你务必遵守下列事项：本设备在设计使用范围内具有良好的可靠性能，但仍应避免人为对没被造成的损害或破坏。
1仔细阅读本使用说明.并保存好使用说明，以备将来参考用。
2不要将设备放在接近水源或潮湿的地方。
3 不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方。
4电源接头以及其他设备连接件应互相连接牢固。
5连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：（1）交流输入：220V （165-260V），50Hz交流输入：48V、24V 、12V 、可选（2）直流输出：5V/2A （注：本产品只能使用标配电源。
）6、在下列情况下、请立即断开电源，并与经销商或本公司联系。
（1）设备进水（2）设备摔坏或机壳破裂（3）设备工作异常或展示的性能已完全改变设备产生气味烟味或噪音7、请不要自己修理设备除使用说明书中有明确指示外8、在户外空旷处安装使用本产品，请安装防雷设施。
产品概述8路数字视频可加选件光端机采用国际先进的无压缩全数字数码视频纠错及千兆光纤传输技术将8路视频通过一根光纤实现远距离无失真高质量才传输改系列光端机性能稳定画质清晰多有元器件均使用国内外知名企业的产品稳定性高并带有LED指示可直观地观察光端机的工作状态同时即插型的模块化设计方便客户可根据不同的要求灵活定制产品并支持独立式和机架式的结构操作简单无须进行现场调试适用于各种不同的工作坏境。

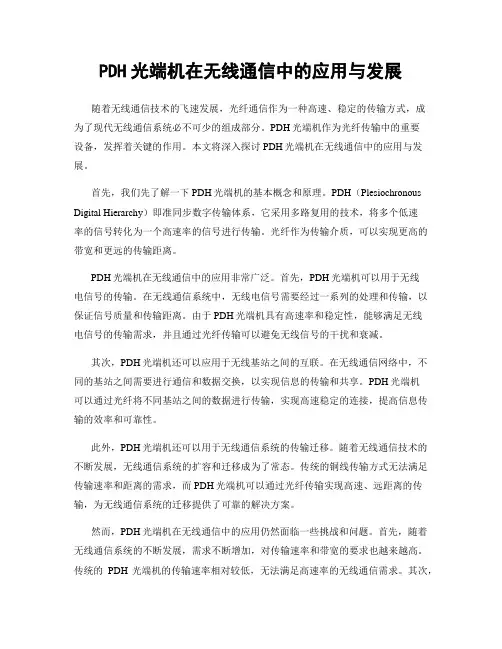

PDH光端机在无线通信中的应用与发展随着无线通信技术的飞速发展，光纤通信作为一种高速、稳定的传输方式，成为了现代无线通信系统必不可少的组成部分。
PDH光端机作为光纤传输中的重要设备，发挥着关键的作用。
本文将深入探讨PDH光端机在无线通信中的应用与发展。
首先，我们先了解一下PDH光端机的基本概念和原理。
PDH（Plesiochronous Digital Hierarchy）即准同步数字传输体系，它采用多路复用的技术，将多个低速率的信号转化为一个高速率的信号进行传输。
光纤作为传输介质，可以实现更高的带宽和更远的传输距离。
PDH光端机在无线通信中的应用非常广泛。
首先，PDH光端机可以用于无线电信号的传输。
在无线通信系统中，无线电信号需要经过一系列的处理和传输，以保证信号质量和传输距离。
由于PDH光端机具有高速率和稳定性，能够满足无线电信号的传输需求，并且通过光纤传输可以避免无线信号的干扰和衰减。
其次，PDH光端机还可以应用于无线基站之间的互联。
在无线通信网络中，不同的基站之间需要进行通信和数据交换，以实现信息的传输和共享。
PDH光端机可以通过光纤将不同基站之间的数据进行传输，实现高速稳定的连接，提高信息传输的效率和可靠性。
此外，PDH光端机还可以用于无线通信系统的传输迁移。
随着无线通信技术的不断发展，无线通信系统的扩容和迁移成为了常态。
传统的铜线传输方式无法满足传输速率和距离的需求，而PDH光端机可以通过光纤传输实现高速、远距离的传输，为无线通信系统的迁移提供了可靠的解决方案。
然而，PDH光端机在无线通信中的应用仍然面临一些挑战和问题。
首先，随着无线通信系统的不断发展，需求不断增加，对传输速率和带宽的要求也越来越高。
传统的PDH光端机的传输速率相对较低，无法满足高速率的无线通信需求。
其次，在无线通信系统的建设过程中，光纤的敷设和维护成本较高，对PDH光端机的应用造成了一定的限制。
为了应对这些挑战，人们正在研发和推广更先进的技术，如SDH （Synchronous Digital Hierarchy）和OTN（Optical Transport Network）等。

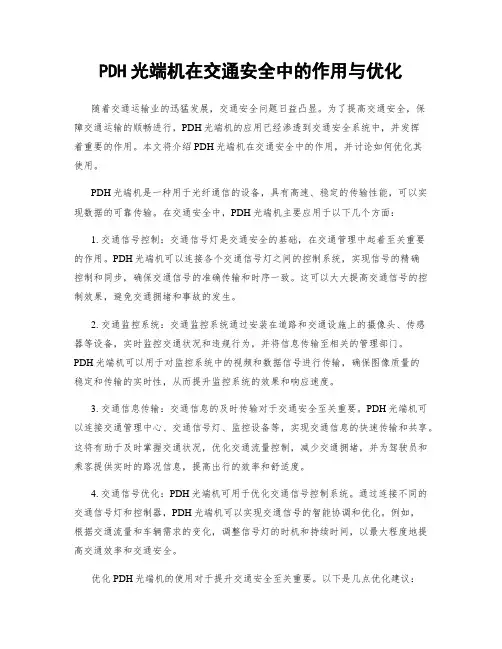

PDH光端机在交通安全中的作用与优化随着交通运输业的迅猛发展，交通安全问题日益凸显。
为了提高交通安全，保障交通运输的顺畅进行，PDH光端机的应用已经渗透到交通安全系统中，并发挥着重要的作用。
本文将介绍PDH光端机在交通安全中的作用，并讨论如何优化其使用。
PDH光端机是一种用于光纤通信的设备，具有高速、稳定的传输性能，可以实现数据的可靠传输。
在交通安全中，PDH光端机主要应用于以下几个方面：1. 交通信号控制：交通信号灯是交通安全的基础，在交通管理中起着至关重要的作用。
PDH光端机可以连接各个交通信号灯之间的控制系统，实现信号的精确控制和同步，确保交通信号的准确传输和时序一致。
这可以大大提高交通信号的控制效果，避免交通拥堵和事故的发生。
2. 交通监控系统：交通监控系统通过安装在道路和交通设施上的摄像头、传感器等设备，实时监控交通状况和违规行为，并将信息传输至相关的管理部门。
PDH光端机可以用于对监控系统中的视频和数据信号进行传输，确保图像质量的稳定和传输的实时性，从而提升监控系统的效果和响应速度。
3. 交通信息传输：交通信息的及时传输对于交通安全至关重要。
PDH光端机可以连接交通管理中心、交通信号灯、监控设备等，实现交通信息的快速传输和共享。
这将有助于及时掌握交通状况，优化交通流量控制，减少交通拥堵，并为驾驶员和乘客提供实时的路况信息，提高出行的效率和舒适度。
4. 交通信号优化：PDH光端机可用于优化交通信号控制系统。
通过连接不同的交通信号灯和控制器，PDH光端机可以实现交通信号的智能协调和优化。
例如，根据交通流量和车辆需求的变化，调整信号灯的时机和持续时间，以最大程度地提高交通效率和交通安全。
优化PDH光端机的使用对于提升交通安全至关重要。
以下是几点优化建议：1. 技术升级：随着科技的不断进步，光通信技术也在不断演进。
因此，及时进行PDH光端机的技术升级是非常重要的。
新一代的光端机可能具有更高的传输速率、更低的延迟和更好的稳定性，从而提升交通安全系统的性能和效果。

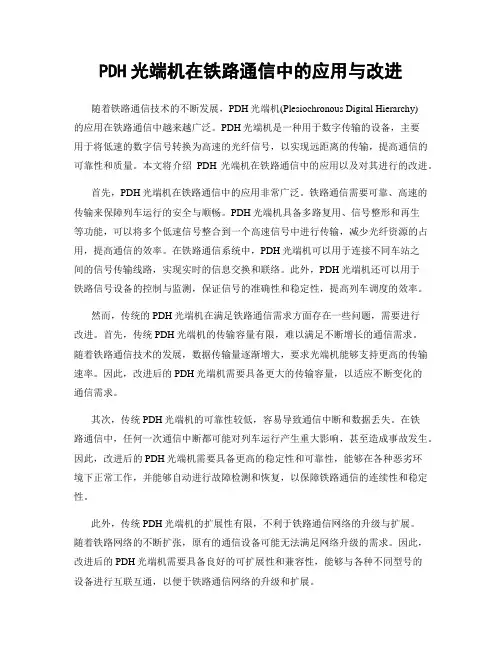

PDH光端机在铁路通信中的应用与改进随着铁路通信技术的不断发展，PDH光端机(Plesiochronous Digital Hierarchy)的应用在铁路通信中越来越广泛。
PDH光端机是一种用于数字传输的设备，主要用于将低速的数字信号转换为高速的光纤信号，以实现远距离的传输，提高通信的可靠性和质量。
本文将介绍PDH光端机在铁路通信中的应用以及对其进行的改进。
首先，PDH光端机在铁路通信中的应用非常广泛。
铁路通信需要可靠、高速的传输来保障列车运行的安全与顺畅。
PDH光端机具备多路复用、信号整形和再生等功能，可以将多个低速信号整合到一个高速信号中进行传输，减少光纤资源的占用，提高通信的效率。
在铁路通信系统中，PDH光端机可以用于连接不同车站之间的信号传输线路，实现实时的信息交换和联络。
此外，PDH光端机还可以用于铁路信号设备的控制与监测，保证信号的准确性和稳定性，提高列车调度的效率。
然而，传统的PDH光端机在满足铁路通信需求方面存在一些问题，需要进行改进。
首先，传统PDH光端机的传输容量有限，难以满足不断增长的通信需求。
随着铁路通信技术的发展，数据传输量逐渐增大，要求光端机能够支持更高的传输速率。
因此，改进后的PDH光端机需要具备更大的传输容量，以适应不断变化的通信需求。
其次，传统PDH光端机的可靠性较低，容易导致通信中断和数据丢失。
在铁路通信中，任何一次通信中断都可能对列车运行产生重大影响，甚至造成事故发生。
因此，改进后的PDH光端机需要具备更高的稳定性和可靠性，能够在各种恶劣环境下正常工作，并能够自动进行故障检测和恢复，以保障铁路通信的连续性和稳定性。
此外，传统PDH光端机的扩展性有限，不利于铁路通信网络的升级与扩展。
随着铁路网络的不断扩张，原有的通信设备可能无法满足网络升级的需求。
因此，改进后的PDH光端机需要具备良好的可扩展性和兼容性，能够与各种不同型号的设备进行互联互通，以便于铁路通信网络的升级和扩展。
光端机技术规格书第一章设备清单第二章专用条款2.1技术参数2.1.1 8路视频光端机2.1.2 8路PDH端机2.1.3 2M/FE协议转换器2.2第三章通用条款3.1资料和清单3.1.1 需提供的技术资料1.产品规格书2.技术服务方案3.备品备件3.1.2 设备到货时需提供的技术资料1、安装调试指南2、操作手册3、维护保养说明书4、有关外形图纸和照片、原理图和安装图等3.2技术服务与培训卖方的责任包括系统和设备供货、安装、调试、相关的技术服务，以及技术条款所规定的正常运转要求。
在产品安装和交付使用期间，卖方应对整个系统的开通负责。
卖方应承担因卖方实施方案缺陷引起的相关工程返工、变更或增加工作量的责任。
备品备件1、要求卖方提供系统维护所需的备件清单。
要求卖方提供易损耗部件清单，并标明其寿命和更换价格。
2、要求卖方提供质保期内备品备件的清单和计算方法，并标明其价格，应计入总价。
3、要求卖方提供质量保证期满后5年计算的备品备件清单，并提供备品备件的计算方法，不计入总价。
但卖方应承诺该时期单价不高于质保期内的报价。
3.3包装、运输、检验与验收3.3.1包装卖方须对设备进行结实的包装，并采取措施防潮、防尘、防蚀、防碰，以便经受大批货物的运输和装卸，保证货物安全到达现场且没有任何损坏。
凡因由于卖方对货物包装不善或标记不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。
3.3.2运输卖方必须负责把系统设备安全运输到采购方施工现场，凡因由于卖方对货物运输不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。
3.3.3检验合同中卖方提供的所有软件、设备、材料及技术文件运抵规定的交货地点后，采购方和卖方双方人员共同对其进行检查，并认真做好检验记录，双方签字。
采购方和卖方双方人员共同对其进行开箱前检查，以证实满足：1、合同对包装的要求；2、外观良好，运输途中未受损；3、编号、数量和名称与合同要求的货物清单核实无误。
4安装使用4.1工作前准备n拆开包装箱，仔细清点随机附件和资料，并检查设备外观是否受损;n详细阅读主品使用手册;4.2端口设置本产品无需对接口进行设置，只需线路连接正确就能正常工作。
视频连接：用带有Q9头的75Ω同轴电缆将视频信号与发射机和接收机的视频输入/ 输出BNC插座相连接。
需注意的是视频传输有方向性，必须区分视频信号的输入/ 输出。
RS-485反向数据连接：请将外部设备的差分发射输出端（A和B）与接收机上对应的（A和B）端子直接相连；将外部设备的差分接收端A和B 分别与发射机上对应的A和B端子直接相连。
光纤连接：用与本产品的光纤接口相匹配的SC/FC光纤活动连接器通过Fiber 光纤活动连接器端口将发射机和接收机分别与光缆线路连起来。
光端机光纤接口和光纤跳线接头应保持清洁，否则会增大衰耗，影响光端机传输距离。
如果传输光纤接头有污物，可用干净的棉花蘸无水乙醇擦拭。
电源连接：使用随机电源适配器将台式光端机连接到AC220V/50Hz电源插座上(当使用DC48V适配器时，适配器输入端连接到DC48V上)。
5 常见故障排除故障现象可能的故障原因电源指示灯不亮未加电或电源插头松动电源故障无任何信号输出光路中断或线路损耗超限无视频输出光纤活动连接器未接好或端面不清洁BNC头接触不良监视器未打开同轴电缆连接线故障数据误码过大或音频有断续接收光功率过低光纤活动连接器未接好或端面不清洁电源电压过低视频质量不好接收光功率过低电缆连接不好监视器质量不好本地干扰1 概述本使用手册使用于本系列各型号数字光端机。
对数字光端机的技术特点、工作环境、安装、连接、调试、使用个日常维护等方面作了详细介绍。
1.1术语视频发射机：简称发射机，是针对视频信号的传输而定义，是指与视频信号源（一般是摄像机）直接进行电连接并将该视频信号通过光纤发送到远端的光端设备，它在系统中一般被置于前端。
视频接收机：简称接收机，是针对视频信号的传输而定义，是指与远端光发射机通过光纤传输过来的视频信号接收下来并馈送给与其直接进行电连接的视频显示或视频处理设备（一般是监视器或矩阵）的光端设备，它在系统中一般被置于中心端。
数字光端机使用技巧数字光端机是一种用于接入光纤宽带网络的设备，它的功能强大且使用简单。
下面我将介绍几个数字光端机的使用技巧，帮助您更好地使用它。
1. 连接设置：首先，将数字光端机与光猫进行连接。
将光纤线插入数字光端机的光口，然后将数字光端机的网口与电脑或路由器进行连接。
确保所有连接都牢固稳定，避免松动或断开。
2. 确认连接状态：连接完毕后，确认数字光端机的连接状态。
通常，数字光端机的指示灯会显示不同颜色或闪烁来表示连接状态。
如果灯是绿色常亮，表示连接正常；如果是红色或闪烁，表示连接异常。
根据灯光提示进行故障排除。
3. 配置网络参数：在连接正常的情况下，需要配置数字光端机的网络参数。
可以通过访问数字光端机的管理界面进行设置。
在浏览器中输入数字光端机的IP地址，然后输入管理员账号和密码，即可进入管理界面。
在界面中可以设置IP地址、子网掩码、网关等网络参数。
确保参数设置正确，并保存更改。
4. 安全设置：为了保护网络安全，数字光端机的管理界面需要设置密码。
在管理界面的设置中，找到密码设置选项，输入新密码并保存更改。
确保密码的复杂度，包括字母、数字和符号的组合，避免使用常见的密码。
5. 查看光功率：数字光端机可以帮助监测光纤的连接质量和光功率。
在数字光端机的管理界面中，可以查看和记录光功率值。
通常，光功率值应在指定范围内，如果光功率值低于或高于正常范围，可能会导致网络信号质量下降或中断。
及时监测光功率，以确保网络连接稳定。
6. 故障排除：如果网络连接异常，可能是由于数字光端机的故障。
可以尝试重启数字光端机和光猫，以恢复正常连接。
如果仍然存在问题，可能需要联系网络运营商进行解决。
7. 更新固件：定期检查数字光端机的固件版本，并升级到最新版本。
固件升级可以修复一些已知的问题，提升设备的性能和稳定性。
在数字光端机的管理界面中，找到固件升级选项，并按照提示进行操作。
这些是数字光端机的一些使用技巧，希望对您有所帮助。
PDH光端机在军事通信中的作用与应用军事通信一直是现代军事领域中不可或缺的重要组成部分。
随着科技的不断发展，传统的通信方式面临着越来越多的挑战。
为了满足战争时期对通信的高可靠性、高速率和安全性的要求，PDH光端机成为一种独特而重要的解决方案。
本文将介绍PDH光端机在军事通信中的作用与应用。
PDH光端机，全称为Plesiochronous Digital Hierarchy Optical Terminal Equipment，是一种将电信号转换成光信号进行传输的设备。
相比于传统的铜线传输方式，光纤传输具有更高的传输速率、更长的传输距离和更好的抗干扰能力。
在军事通信中，这些特点尤为重要。
首先，PDH光端机在军事通信中的作用之一是增强通信的可靠性。
军事行动通常发生在恶劣的环境条件下，包括山地、沙漠、极地等。
这些地区的天气、地理和电磁环境都可能影响到传统通信设备的正常工作。
而光纤传输由于其光学性质，不受天气和地理条件的影响，能够在恶劣环境下保持稳定的传输质量。
因此，PDH光端机的应用可以大大提高军事通信的可靠性。
其次，PDH光端机在军事通信中的作用之二是提高通信速率。
在军事作战中，快速的信息传输对于指挥、控制和协调具有至关重要的作用。
传统的铜线传输受到了传输速率的限制，很难满足大规模数据传输的需求。
而光纤传输具有较高的传输速率，PDH光端机可以将光信号转换成高速的电信号，进而实现大量数据的快速传输。
军事通信中，PDH光端机的应用可为作战指挥、情报交流和实时监控提供高速稳定的通信支持。
第三，PDH光端机在军事通信中的作用之三是保障通信的安全性。
军事通信具有敏感性和保密性要求，无论是对于指挥官之间的通信，还是对于军队之间的联络，都需要确保通信内容不被监听、篡改或窃取。
光纤传输采用了实现难度极高的窃听技术，在信息传输过程中几乎无法被外界截获。
通过PDH光端机的应用，军事通信中的敏感信息可以得到更好地保护，确保军队之间的通信安全。
PDH光端机系统中的数字复用技术光纤通信技术的发展使得光纤成为现代通信网络中不可或缺的组成部分。
PDH 光端机系统作为一种传输网络设备，承担着在光纤通信中实现数据传输、连接和复用的重要任务。
数字复用技术是PDH光端机系统中的核心技术之一，它通过将多个低速信号合并为一个高速信号来实现传输资源的有效利用。
数字复用技术的基本原理是将多个低速信号通过时分复用或统计复用的方式，合并为一个高速信号进行传输。
其中，时分复用是将多个低速信号在时间上划分为不重叠的时间片，并按照一定的时间顺序进行发送；统计复用则是通过统计每个低速信号的传输需求情况，动态地分配传输资源。
这种复用技术相比于单纯地增加传输带宽，能够更有效地利用现有的通信资源，提升传输效率。
PDH光端机系统中的数字复用技术可以实现多种功能。
首先，它能够将多个低速信号进行合并，从而减少了通信线路的数量和复杂度，降低了网络部署成本。
同时，数字复用技术还可以将不同类型的信号进行复用，包括语音、数据和图像等，实现对多种信号的统一传输。
此外，数字复用技术还可以根据实际需求灵活地进行信号分配和路由，提供更灵活的网络配置。
为了实现数字复用技术，PDH光端机系统中需要一些关键的设备和功能模块。
首先，它需要具备高速传输和处理的能力，以满足数据合并和转发的要求。
光纤接口模块是PDH光端机系统中实现光纤与其他传输媒介之间互联的重要组成部分。
通过光纤接口，光信号可以转换为电信号，与其他设备进行数据交换。
其次，数字复用技术还需要具备信号处理和实时监测的功能。
信号处理模块负责对低速信号进行采样、抽样和编码等操作，将其转换为适合传输的高速信号。
同时，实时监测模块可以监测网络中各个信号的传输质量和传输容量，及时进行故障诊断和预警。
这些功能模块的运行和协调，使得数字复用技术能够在PDH光端机系统中高效地发挥作用。
在实际应用中，PDH光端机系统中的数字复用技术被广泛应用于电信、广播电视、交通、铁路等领域。
8传输培训资料主讲：潘明玖一、在网传输设备百色分公司在网使用的传输设备按种类来分有：SDH、PDH、微波、复用器。
1、SDH：设备厂家有华为、中兴和朗讯华为SDH用在本地网及二干系统上，中兴SDH用在城域网上，朗讯SDH用在二干上。
华为SDH按型号来分有：OptiX 2500+ SDH、标准型155/622M SDH 和紧凑型155/622M SDH。
2、PDH：设备厂家有上海邮通（已改名为上海网程）、北京鑫佳泓、武汉烽火、南京普天、广西金石达、杭州东信、广州新宇田七个厂家，共15种型号。
上海邮通（网程）PDH型号：SPF-A120+（4E1）、SPF-A120T （4E1）、SPF-A240（8E1）。
北京鑫佳泓PDH型号：JH-H120（4E1）。
武汉烽火PDH型号：MF8HS-IIID（4E1）、MF8HS-VB1（VB）（8E1）。
南京普天PDH型号：GF8-06F 120路（4E1）、GF8-06F 240路（8E1）、GF34-08F 480路（16E1）。
荣群电讯PDH型号：EMX-100（4E1）、EMX-200（8E1）、EMX-500（16E1）。
杭州东信型号：EC52B-EM4（4E1）、EC52B-EM8（8E1）。
广州新宇田型号：FN3204（4E1），单纤PDH。
3、微波：设备厂家是北京地杰，型号有频普II波段型13SP II 16E1和频普系列型13XP4 8E1两种。
4、复用器：设备厂家有珠海傲华和广州高科。
二、PDH设备的面板介绍1、上海邮通（网程）PDH：CONTROL SWITCH(拨码开关)：共有24个，在上方为关，往下拨为开；1-18不常用不用动，19-22分别控制1-4个E1中断告警灯的开或关，如把第19个开关往下拨表示为把PDH的第一个E1的告警灯打开同时其对应告警灯亮红灯。
指示灯（从左到右数）：第一个灯PWR：电源指示灯，绿灯，亮表示设备通电、电压正常；第二个灯PHONE：公务电话指示灯，黄灯，亮表示对端公务请求通话；第三个灯RAD：对端设备状态指示灯，黄灯，亮表示对端设备有告警；第四个灯E1SL1：第一个E1状态指示灯，红灯，亮表示第一个E1中断；第五个灯E1SL2：第二个E1状态指示灯，红灯，亮表示第二个E1中断；第六个灯E1SL3：第三个E1状态指示灯，红灯，亮表示第三个E1中断；第七个灯E1SL4：第四个E1状态指示灯，红灯，亮表示第四个E1中断；第八个灯CH5：CH5端口（在背面）状态指示灯，绿灯，亮表示CH5端口有信号输入；第九个灯CH6：CH6端口（在背面）状态指示灯，绿灯，亮表示CH6端口有信号输入；第十个灯OPSYLOS：光信号帧失步指示灯，红灯，亮表示对端设备发出的光信号不同步，无法识别；第十一个灯OPLOS：收无光指示灯，红灯，亮表示收不到对端设备发来的光信号或对端设备发来的光信号功率过低。
PDH光端机在海底光缆中的应用与维护海底光缆是连接世界各地的重要信息传输通道，实现国际间的数据传输和通信。
PDH光端机作为海底光缆系统的重要组成部分，扮演着关键的作用。
本文将介绍PDH光端机在海底光缆中的应用和维护。
一、PDH光端机的应用1. 数据传输和通信PDH光端机用于将光信号转换为传统的电信号，通过海底光缆传输数据和实现跨国通信。
它可以有效地将光纤信号传输为PDH信号，实现高速率和高容量的数据传输，以满足不同地区的通信需求。
2. 网络拓扑设计PDH光端机可用于构建复杂的网络拓扑结构。
海底光缆需要覆盖广阔的区域，而PDH光端机可以将多个海底光缆进行连接，形成网络拓扑，确保信息的传输可靠性和稳定性。
3. 信号放大和衰减控制海底光缆中的信号在传输过程中会遭受到衰减。
PDH光端机能够对衰减的信号进行放大，从而保证信号的传输质量。
同时，它还可以对信号进行衰减控制，以适应不同距离和传输环境，提高信号的接收质量。
二、PDH光端机的维护1. 高质量光缆的选择在海底光缆系统中，选择高质量的光缆至关重要。
光缆的质量直接影响到PDH光端机的性能和传输质量。
应该选用具有高抗拉强度、低传输损耗和良好电磁屏蔽性能的光缆。
2. 定期巡检和检测海底光缆的环境复杂，容易受到海水腐蚀、外力破坏等因素的影响，因此需要定期进行巡检和检测。
通过定期检查光缆是否有破损、温度是否正常以及是否有潮湿等问题，可以及时发现并处理潜在的故障。
3. 备份和故障恢复海底光缆系统的故障会对通信和数据传输造成影响，因此备份和故障恢复是维护工作的重要环节。
通过定期备份光缆系统的数据和配置信息，并建立故障恢复计划，以便在发生故障时能够及时恢复网络，减少损失。
4. 清洁和防护海底光缆在长期使用过程中会积累灰尘、油脂等杂质，影响信号传输质量。
因此，定期清洁海底光缆以及PDH光端机是非常必要的。
此外，还需要注意对光缆和光端机进行防护，避免受到恶劣天气、大气污染和人为破坏等因素。
VCL-4 E1 + Ethernet PDH Optical MultiplexerProduct Brochure & Data SheetO RION T ELECOM N ETWORKS I NC.RIONTELECOMNETWORKSHeadquarters: Phoenix, Arizona Orion Telecom Networks Inc.20100, N 51st Ave, Suite B240,Glendale AZ 85308Phone: +1 480-816-8672Fax: +1 480-816-0115E-mail:**********************Website: Regional Office: Miami, Florida Orion Telecom Networks Inc.4000 Ponce de Leon Blvd. Suite 470,Coral Gables, FL 33146 U.S.A.Phone: 1-305-777-0419, Fax: 1-305-777-0201E-mail:**********************Website: Product DescriptionFeatures and HighlightsVCL-4 E1 + Ethernet PDH Optical MultiplexerApplication DiagramVCL-4 E1 + Ethernet PDH Optical MultiplexerIntegrated E1 Plus Ethernet Optical MultiplexerCompact design that performs E1 and Ethernet channel multiplexing & de-multiplexing to an optical outputProvides visible and audible alarm indication Provide Remote power detection (RPD)Low power consumptionOrderwire (EOW) channel for end to end installation and maintenance Local and remote loop back test for diagnostics 1+1 Fiber Path protectionALS (Auto Laser Shutdown) facility for eye safety10/100M Ethernet Port - 100 Mbps Ethernet data transmission rate complies with IEEE8 02.3Supports auto negotiation and flow control (pause)Clock options: internal/loop-timedProvides visible and audible alarm indicationsLocal & remote loopback controls for diagnostics and troubleshooting Local configuration management through RS232 Serial PortProvide a customer RS232 transparent data channel upto 115.2 KbpsRemote configuration and management through 10/100BaseT Ethernet Port - Telnet (english text commands)SNMP (V1 and V2C).VCL-Et e net PDH Optical Multiplexer 4 E1 + h r is a point to point high performance optical line transmission equipment, combines 4, ITU-T G.703 compliant standard electrical E1s plus 100BaseT ethernet signal into an optical data stream for transport over fiber optic pairs. Several transmitter options for different cable types and wave-lengths are available. 1+1 optical path redundancy is offered and available as an option.4 E1s+1,10BaseT Ethernet4 E1s+1,10BaseT EthernetVCL-Et e net Optical Multiplex Loca 4 E1 + h r PDH er(l)VCL-Et e net Optical Multiplex 4 E1 + h r PDH er(Remote)1+1 Protection on Optical PathTechnical SpecificationsOpticalSafetyClass 1 LaserAuto Laser Shut Down in the event of fiber break.Ethernet Interface10/100BaseT (optional)Number of Interfaces1Interface RJ45 Ethernet 10BaseT or 100BaseT-TX (auto sensing) Compliance Ethernet Version 2.0 IEEE802.310Base-T & 100Base-TX Activity, Full/half duplex. Interface Rate100 Mbps Ethernet data transmission rateConnector RJ-45Flow Control PauseRS232 Interface Bit rate 9600b/s Data width 8bits Stop bit 1bit Parity check bit None ConnectorDB9Order Wire Interface Phone set Standard 2-wire phone set Bandwidth 64Kb/s Coding PCMSystem Management and AccessManagement and Control PortsWindows XP and Windows 7 compatible Graphical User Interface (GUI)Telnet - CLI (Command Line Interface)SNMP V2 (MIB File provided with the equipment).Serial Management Port (RS232) - COM Port10/100BaseT for remote management over a LAN / TCP/IP network.Environment 0Temperature - 5C ~ +55C for operation 0 0- 40C to +70C for storage 0 Humidity5% to 95% (35C)- non-condensingPower Supply Power Input AC, DC, AC + DCDC power DC - 48V(-36~-72V) / DC 24V optional AC powerAC 220V (100~240V)Power consumption 12 Watts maximumS. No. Part No. Product DescriptionRemarksOrdering InformationPhysical Width 434 mm Depth 155 mm Height 44 mm Weight 2 kg.Rack TypeEIA 19-Inch2041:1-4E1-120-ETH-1310SM-040VCL-4E1 + Ethernet PDH Optical (1+1) Multiplexer 19" Metal box / case 1U High Rack Mount VersionSupports :- 4 x E1 [120 Ohms DB37 (M)]- 1 x Ethernet [100Mbps, Electrical RJ45 (F)]- 2 x Optical [155Mbps, Duplex FC, 1310nm, 40Km, Single-Mode, Dual-Fiber]- 1 x System Core Cables, Installation accessories, Documentation, System User Manual / Disk etc (Set)- OAM: EOW (order wire), SNMP , NMS & Telnet * Add Power Supply Option from below 1.CORE UNIT withoutPSUs 2041:1-4E1-075-ETH-1310SM-040VCL-4E1 + Ethernet PDH Optical (1+1) Multiplexer 19" Metal box / case 1U High Rack Mount VersionSupports :- 4 x E1 [75 Ohms DB37 (M)]- 1 x Ethernet [100Mbps, Electrical RJ45 (F)]- 2 x Optical [155Mbps, Duplex FC, 1310nm, 40Km, Single-Mode, Dual-Fiber]- 1 x System Core Cables, Installation accessories, Documentation, System User Manual / Disk etc (Set)- OAM: EOW (order wire), SNMP , NMS & Telnet * Add Power Supply Option from below 2.2041:1-4E1-120-ETH-1550SM-080VCL-4E1 + Ethernet PDH Optical (1+1) Multiplexer19" Metal box / case 1U High Rack Mount VersionSupports :- 4 x E1 [120 Ohms DB37 (M)]- 1 x Ethernet [100Mbps, Electrical RJ45 (F)]- 2 x Optical [155Mbps, Duplex FC, 1550nm, 80Km, Single-Mode, Dual-Fiber]- 1 x System Core Cables, Installation accessories, Documentation, System User Manual / Disk etc (Set)- OAM: EOW (order wire), SNMP , NMS & Telnet * Add Power Supply Option from below 3.2041:1-4E1-075-ETH-1550SM-080VCL-4E1 + Ethernet PDH Optical (1+1) Multiplexer 19" Metal box / case 1U High Rack Mount VersionSupports :- 4 x E1 [75 Ohms DB37 (M)]- 1 x Ethernet [100Mbps, Electrical RJ45 (F)]- 2 x Optical [155Mbps, Duplex FC, 1550nm, 80Km, Single-Mode, Dual-Fiber]- 1 x System Core Cables, Installation accessories, Documentation, System User Manual / Disk etc (Set)- OAM: EOW (order wire), SNMP , NMS & Telnet * Add Power Supply Option from below 4.Technical specifications are subject to changes without notice.All brand name and trademarks are the property of their respective owners.Revision 08 - March 20, 2014Power Supply Options S. No.Part Description Remarks 12DC048 1 x (-) 48V DC Power Supply Input 3ACDC 1 x 100-240V AC Power Supply Input1 x (-) 48V DC Power Supply InputAC220 1 x 100-240V AC Power Supply Input Any oneoption.Cables and Accessories Options S. No.Part Description Remarks As per Site require ment.4E1 120 Ohms Connectorized Cable [DB37F-4RJ45F]1VCL-HRNS 1260 Optical Patch Cord Connectorized Cable [FC-FC, 10m, SM]3VCL-HRNS 1240Optical Patch Cord Connectorized Cable [FC-LC, 10m, SM]4VCL-HRNS 1242Optical Patch Cord Connectorized Cable [2FC-2FC, 10m, SM]VCL-HRNS 12765Optical Patch Cord Connectorized Cable [2FC-2LC, 10m, SM]6VCL-HRNS 1243Optical Patch Cord Connectorized Cable [2FC-2SC, 10m, SM]VCL-HRNS 12577Connector (Attenuator LC-LC (20 db.))VCL-ECON 11738Connector (Attenuator FC-FC (20 db.))VCL-ECON 11879Connector (Attenuator SC-SC (20 db.))VCL-ECON 1198104E1 75 Ohms Connectorized Cable [DB37F-8BNCF]2VCL-HRNS 1245Headquarters: Phoenix, Arizona Orion Telecom Networks Inc.20100, N 51st Ave, Suite B240,Glendale AZ 85308Phone: +1 480-816-8672Fax: +1 480-816-0115E-mail:**********************Website: Regional Office: Miami, Florida Orion Telecom Networks Inc.4000 Ponce de Leon Blvd. Suite 470,Coral Gables, FL 33146 U.S.A.Phone: 1-305-777-0419, Fax: 1-305-777-0201E-mail:**********************Website: 。

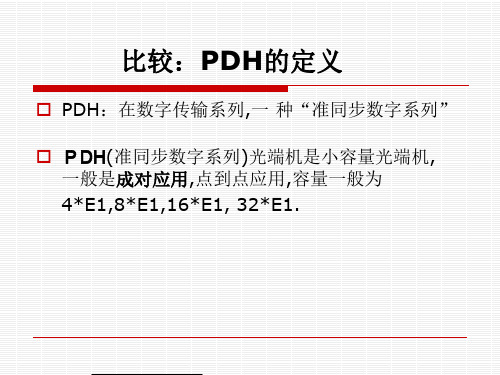

PDH 技术介绍光纤接收发送接收光纤通信系统模拟信息传输数字信息传输双向传输发送光端机光端机140M信息复用光中继长沙益阳宁乡PDH??PDH光传输系统的概念、系统结构??采用1B1H线路码型的PDH光传输系统简称1B1H系统??具有自愈功能的采用1B1H线路码型的PDH光传输系统简称自愈的1B1H系统PDH光传输系统的概念PDH是准同步数字复接系列的简称全世界有三大数字复接系列标准欧洲、北美、日本我国采用欧洲标准基本结构和相对应的等效电话容量如下图所示2/8复用设备140/565复用设备34/140复用设备8/34复用设备2Mb/s30CH8Mb/s120CH34Mb/s480CH140Mb/s1920CH565Mb/s7680CHPDH光传输系统结构PDH可以使用不同的传输媒介无线、有线传送如果采用光纤作为传输信道则称为PDH光传输系统。
包括光缆传输媒介光端机接口码型变换光电变换光中继机补偿传输衰耗延长传输距离管理判定故障性能监视等根据接口的标称速率8.448Mb/s、34.368Mb/s、139.264Mb/s不同而分别称之为8Mb/s、34Mb/s、140Mb/s 光传输系统。
光端机光端机管理8M34M140MG.703光中继G.703采用1B1H线路码型的PDH光传输系统简称1B1H系统国情科研的出发点和归宿我国是一个发展中国家通信曾经十分落后。
中央在建设长途干线时地方就争着要区间通信。
在本地网应用中基本上是点对点的局间通信只需要2Mb/s接口。
根据当时器件情况把34Mb/s和140Mb/s光传输系统的线路码速率提高到68Mb/s和280Mb/s采用1B1H线路码型使器件处于最佳运用状态.区分为干线型和本地型两种传输系统。
干线型140Mb/s保留普通的结构另外加入1200CH区间通信可从中继站直接上下。
本地型只保留2/8复用中继站可任意上/下。
由于上述措施使整个系统的容量增大62.5成本降低可靠性提高更加灵活。
S-PDH 4E1光端机使用说明
将设备上电后，用平行线将设备的网管口连接到电脑的com1 上，运行此程序，点击‘设备列表操作’目录下的‘设备搜索’，检测到设备后,设备的地址和名称即可在设备列表中显示出来，点击‘设备属性’，对设备的属性进行设置，‘轮询启动’、‘轮询停止’是用来启动/停止轮询功能。
‘告警日志操作’中的‘清除日志’、‘日志另存为’可对告警日志进行清除和存储操作。
1、为了避免烧毁电脑com 口，请先上电后运行程序
2、请将网管软件拷贝到硬盘上运行
3、将网管口通过平行线连接到电脑的com1 口上。
1、设备状态：
设备属性：此栏显示设备的地址和名称。
总告警：包括本端告警、对端告警两种状态，对应设备的loc、rem 指示灯。
光路告警：包括光失步(flos)、帧失步(flof)、10-3 误码告警(e-3)、10-6 误码告警(e-6)，对应设备的光路四个告警指示灯。
支路状态：显示相应的e1 支路的工作状态，三色灯指示灯对应设备各e1 支路的四种状态：红色—los、黄色—ais、绿色—正常、熄灭—告警屏蔽。
以太网状态：包括以太网口的工作速率、模式，对应设备的以太网指示灯的工作状态。
告警控制：对应告警控制拨码开关状态，其中1 至4 位显示e1 支路告警控制开关sw1-1 至sw1-4 状态，第9 位显示设备本远端状态显示开关sw1-9状态，第10 位显示设备切铃开关sw1-10 状态。
环回控制：对应环回控制拨码开关状态，其中1 至4 位显示e1 支路环回控制开关sw2-1 至sw2-4 状态，第9 位显示指示灯显示模式开关sw2-9 状态，第10 位显示本远端环回开关sw2-10 状态。
只有启动了设备轮询功能才能及时的观察到设备的各种状态。
2、告警及环回控制：
告警屏蔽：1 至4 屏蔽对应e1 支路的告警信号，与设备的sw1-1 至sw1-4 开关功能相同。
环回控制：1 至4 控制对应e1 支路环回，与设备的sw2-1 至sw2-4 开关功能相同，其中远端环回或本端环回可通过底部的两个远端环回、本端环回单选框进行选择。
告警屏蔽：屏蔽蜂鸣器告警，与sw1-10 功能相同。
本端环回、远端环回：与sw2-10 功能相同。
选择好各个设置的复选框后,点击执行按钮即可进行控制，点击取消按钮可取消所有控制。
3、告警日志：记录每次设备状态变更，此日志可以通过工具栏中的清除日志清除，也可另存为一文本文件。
4、对端选择：选择观察和管理对端设备。
如当前选择的设备为设备a，与a 所连接的设备为b，此时若按下‘对端选择’按钮即选中设备b。
