配电系统的构成

供配电系统组成及配电设计的思路供配电系统是指将电能从电源输送到各个用电设备的系统。

它由多个组成部分构成，包括电源、配电设备、配电线路和用电设备等。

配电系统的设计思路主要包括确定负荷需求、选择合适的供电方式、设计合理的电路结构和选用适当的设备等。

供电系统的组成主要包括电源、配电设备和用电设备。

电源是供电系统的起点，可以是电网、发电机组或者电池组等。

配电设备包括变压器、断路器、开关和保护装置等，它们用于控制和保护电能的输送。

用电设备是供电系统的终点，包括照明设备、电机、空调等各种用电设备。

配电系统的设计思路首先是确定负荷需求。

根据用电设备的类型和功率，计算出整个系统的负荷需求。

负荷需求的准确确定是设计配电系统的基础，它直接影响到电源的选择和配电线路的设计。

接下来是选择合适的供电方式。

根据负荷需求和供电条件，可以选择不同的供电方式，如直接供电、变压器供电或者UPS供电等。

直接供电是将电能直接从电源输送到用电设备，适用于负荷较小的场所。

变压器供电是通过变压器将电能进行升压或降压后再输送到用电设备，适用于负荷较大或远距离输电的场所。

UPS供电是通过UPS 电源将电能进行备份和稳定后再输送到用电设备，适用于对电能稳定性要求较高的场所。

设计合理的电路结构是配电系统设计的重点。

根据负荷需求和供电方式，确定合适的电路结构，包括单回路、双回路或多回路等。

单回路适用于负荷较小的场所，双回路适用于负荷较大或对供电可靠性要求较高的场所，多回路适用于负荷非常大或对供电可靠性要求极高的场所。

同时，还需要考虑电路的可靠性、安全性和灵活性等因素，确保供电系统能够满足各种工作状态和应急情况的需求。

选用适当的设备是保证供配电系统正常运行的关键。

根据负荷需求和电路结构，选择合适的变压器、断路器、开关和保护装置等设备。

变压器的选用应考虑负荷容量和变比等因素，断路器的选用应考虑负荷电流和短路容量等因素，开关和保护装置的选用应考虑可靠性和操作便利性等因素。

分布式配电自动化系统的构成与通信方案分布式配电自动化系统是一种基于分散的智能设备、通信网络和计算中心的现代化电力配电系统。

该系统具有较高的自动化程度、较高的可靠性和较快的响应速度，可以为用户提供更加优质的电力服务。

本文将就分布式配电自动化系统的构成与通信方案进行详细的讨论。

一、分布式配电自动化系统的构成1. 智能设备分布式配电自动化系统中的智能设备是系统的核心，包括智能电表、智能开关、智能变压器等。

这些智能设备可以实现自主的进程控制、自我诊断、故障定位和数据采集。

智能设备具备较高的智能化水平，能够较好地应对复杂的实际场景。

2. 通信网络分布式配电自动化系统需要保证智能设备之间的信息交流和数据传输。

因此，该系统需要具备高效稳定的通信网络。

通信网络一般分为局域网和广域网两种。

局域网通常使用以太网等通信协议，用于局部信息交换；广域网则可以采用现代化的通信协议，如TD-LTE等。

3. 计算中心分布式配电自动化系统需要对智能设备采集、处理的信息进行中央管理和控制。

因此，该系统需要建立计算中心，用于收集并分析处理智能设备采集到的数据。

计算中心可以采用云计算等技术，实现海量数据的处理和存储，以提高运行效率和数据安全性。

二、分布式配电自动化系统的通信方案1. 通信模式分布式配电自动化系统的通信模式可以采用集中式和分散式两种。

集中式通信方式一般采用串口和网口方式，通信速率较慢；分散式通信方式一般采用无线网络方式，信息交流和数据传输较快。

目前，分散式通信方式已经成为分布式配电自动化系统的主要通信方式。

2. 通信协议分布式配电自动化系统的通信协议可以采用Modbus、IEC61850、DNP3等协议。

Modbus协议是一种通信协议，广泛应用于工业自动化领域，支持较多的设备类型；IEC61850协议是基于国际标准的一种通信协议，支持分布式控制结构；DNP3协议是一种分布式网络协议，适用于分布式控制应用场合。

3. 通信安全分布式配电自动化系统需具备较高的安全性，防止黑客攻击和数据泄露。

简述室内配电系统-回复【室内配电系统】室内配电系统是建筑电气工程的重要组成部分，它负责将电力从外部高压电网引入建筑物内，并通过一系列的分配、控制和保护装置，将电能安全、有效地输送至各个用电设备和终端用户。

本文将从配电系统的构成、工作原理、设计原则以及常见设备等方面逐步展开介绍。

一、室内配电系统的构成1. 进线部分：主要包括高压开关柜或低压配电柜（箱），这是配电系统的起点，用于接受来自城市电网或其他电源的高压电能，并通过变压器进行降压处理，使之转换为适合室内使用的低压电能。

2. 配电主干线：经过降压后的电能通过主母线系统分配到各楼层或者主要功能区域的配电间，这一阶段通常采用封闭式母线槽或电缆桥架等设备，确保电能传输的安全性和稳定性。

3. 分配电箱：在每个功能区或楼层设置分配电箱（如照明配电箱、动力配电箱等），实现对电能的进一步细分和管理。

分配电箱内装有断路器、熔断器等元件，可以按照不同负荷需求进行分路控制与保护。

4. 末端线路及插座：电能最终会通过分支线路连接到各类插座、灯具、电器设备等终端用电点，满足日常生产和生活用电需求。

二、室内配电系统的工作原理室内配电系统的核心工作原理基于电能的传输、转换和分配。

首先，高压电能在进线部分经过开关设备和变压器转变为低压电能；然后，低压电能通过主干线系统均匀地输送到各个分配电箱；在分配电箱内部，根据负荷类型和大小的不同，通过断路器等保护装置合理分配到各分支回路；最后，分支回路将电能送达各个终端用电设备。

三、室内配电系统的设计原则1. 安全性：配电系统设计首要考虑的是人身安全和设备安全，要确保在任何情况下，无论正常运行还是故障状态，都能有效防止触电、火灾等安全事故的发生。

2. 可靠性：保证供电连续性和稳定性，包括选用高品质的电气设备，合理布局配电线路，设置必要的备用电源和应急照明系统等。

3. 经济性：在满足安全和可靠性的前提下，尽量降低初期投资成本和运营维护成本，例如合理选择电缆截面、优化配电路径、提高设备使用效率等。

为以后解决更为复杂的故障提供了理论依据和实践依据。

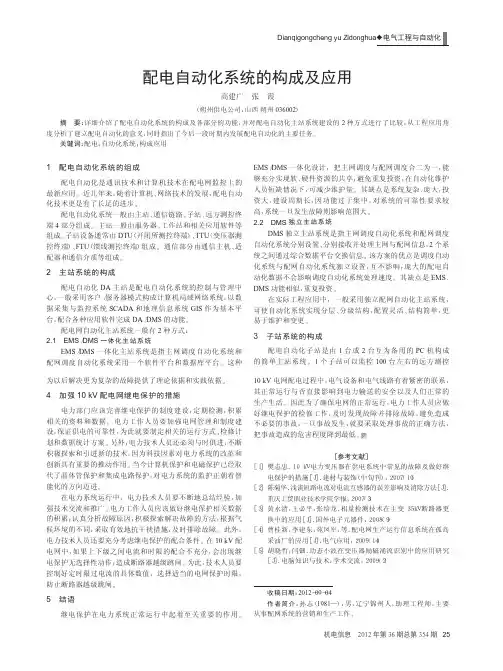

4加强10kV配电网继电保护的措施电力部门应该完善继电保护的制度建设，定期检测，积累相关的资料和数据。

电力工作人员要加强电网管理和制度建设，保证供电的可靠性，为此就要制定相关的运行方式、检修计划和数据统计方案。

另外，电力技术人员还必须与时俱进，不断积极探索和引进新的技术，因为科技因素对电力系统的改革和创新具有重要的推动作用。

当今计算机保护和电磁保护已经取代了晶体管保护和集成电路保护，对电力系统的监护正朝着智能化的方向迈进。

在电力系统运行中，电力技术人员要不断地总结经验，加强技术交流和推广。

电力工作人员应该做好继电保护相关数据的积累，认真分析故障原因，积极探索解决故障的方法，根据气候环境的不同，采取有效地抗干扰措施，及时排除故障。

此外，电力技术人员还要充分考虑继电保护的配合条件。

在10kV配电网中，如果上下级之间电流和时限的配合不充分，会出现继电保护无选择性动作，造成断路器越级跳闸。

为此，技术人员要控制好定时限过电流的具体数值，选择适当的电网保护时限，防止断路器越级跳闸。

5结语继电保护在电力系统正常运行中起着至关重要的作用。

10kV电网配电过程中，电气设备和电气线路有着紧密的联系，其正常运行与否直接影响到电力输送的安全以及人们正常的生产生活。

因此为了确保电网的正常运行，电力工作人员应做好继电保护的检修工作，及时发现故障并排除故障，避免造成不必要的事故，一旦事故发生，就要采取处理事故的正确方法，把事故造成的危害程度降到最低。

［参考文献］［１］樊志忠．１０ｋＶ电力变压器在供电系统中常见的故障及做好继电保护的措施［Ｊ］．建材与装饰（中旬刊），２００７（１０）［２］陈菊华．浅谈短路电流对电流互感器的误差影响及消除方法［Ｊ］．重庆工贸职业技术学院学报，２００７（３）［３］黄永清，王必平，张培龙．相量检测技术在主变３５ｋＶ断路器更换中的应用［Ｊ］．国外电子元器件，２００８（９）［４］曹桂新，李建东，苑凤军，等．配电网生产运行信息系统在孤岛采油厂的应用［Ｊ］．电气应用，２００９（１４）［５］胡晓哲，闫钿．动态小波在变压器励磁涌流识别中的应用研究［Ｊ］．电脑知识与技术：学术交流，２００９（２）收稿日期：2012－09－04作者简介：孙志（1981—），男，辽宁锦州人，助理工程师，主要从事配网系统的营销和生产工作。

浅析配电网自动化系统体系构成摘要：随着城市建设的不断发展扩大，人们对城市配电网的安全性、可靠性提出了更高的要求，配网自动化系统以配电GIS为配电网图形和数据录入平台，将复杂的配电网络与地理信息紧密地结合在一起，实现配电网在正常运行和事故状态下的智能化监测、保护和控制，这一方式已成为城市配电网建设的发展趋向，本文主要内容是对配电网自动化体系构造进行简要的分析。

关键词：配电网自动化；体系结构一、配网自动化系统的体系结构1.1配网自动化系统硬件构成配电网自动化系统亦称配电管理系统（DMS）或配电自动化，这个系统构成的一次设备主要包含110/10kV变电站的10kV馈线，开闭所、二次配电站和用户在内的配电系统，这些设备通过配电自动化系统进行集中监视、优化运行控制与管理。

配电网自动化系统一般采用分层分布式结构，即：1）配电主站层，主要作用是总整体上对个配电子站进行监控，分析系统的运行状态，协调个子站、终端之间的关系，实现实时数据迅速更新和共享。

2）配电子站层，是配电网自动化系统的中间层，向上与配电网主站等各个系统进行计算机通讯，完成终端设备数据的集中和转发，可以实现遥测、遥信、遥控、故障隔离等功能，并将实时数据中转到配电主站点通信处理器上。

3）配电终端层，使整个配电网系统的最底层，主要完成对柱上开关、开闭所、配电室等设备现场信息的采集、监控并执行上下级下发的控制命令。

在系统的各个层面之间需要通过通信介质建立通信联系，目前配电网自动化系统中，其介质利用方式有：利用电力线路，采取载波通信；利用专用通讯电缆；利用一点多址无线或点对点扩频无线方式，以实现信息的交换。

一般配电网自动化系统构造如图1所示。

图1 配电网自动化系统构造1.2配网自动化系统的技术手段配网自动化系统是利用了现代电子技术、计算机和网络技术及现代通信技术，将配电网数据和用户数据、电力网结构和地理图形进行信息综合，构成完整的自动化系统，实现配网及其设备正常运行和事故状态下的智能化检测、保护和控制。

其次章供配电系统的构成◆本章学习目标从电压层次、设施结构、电气结构等方面多角度全面理解供配电系统的构成。

◆本章教学内容1、供配电系统的电压层次。

2、变配电所电气主结线。

3、供配电系统网络结线。

4、供配电设施之变配电所。

5、供配电设施之电力线路。

◆本章重点1、变配电所电气主结线。

2、供配电系统网络结线〔即配电方式〕。

◆本章难点常用主结线结构特征与运行分析。

◆本章学习方法建议及参考资料学习方法：1、将学习对象——供配电系统分解为两个构成环节：变配电所内部，变配电所与用电设备之间。

不要混淆这两个环节各自的内容，同时应领会这两个环节是如何联系起来的。

2、学会从不同视角、不同层面观察同一对象，重要的是不要混淆观察所得的各组成部分。

例如，从设施层面观察，供配电系统由变配电所、自备电站和电力线路等构成；而从设备与装置层面观察，供配电系统又是由变压器、配电装置、电力线缆等构成的。

如果据此理解为供配电系统由变配电所、变压器、配电装置、电力线路等构成，则为产生了混淆。

3、最好能实地参观变配电所、架空线路、电缆线路等供配电设施。

参考资料：1、《3 5 ～1 1 0 k V 变配电所设计规范》〔G B 5 0 0 5 9 - 9 2 〕．中国计划出版社．1 9 9 3 年 4 月2、《1 0 V 及以下变配电所设计规范》〔G B 5 0 0 5 3 - 9 4 〕．中国计划出版社．1 9 9 4 年 1 0 月2. 1. 1 供电电压与用电电压—、供配电系统的电源与负荷负荷是供配电系统的服务对象，电源是服务得以实施所依赖的资源。

了解负荷与电源，是构造一个供配电系统的前提。

供配电系统的负荷就是用电设备。

用电设备额定电压〔简称用电电压〕主要有1 0 k V 和 3 8 0 / 2 2 0 V 两类，过去在工厂中大量使用的6 k V 电动机，现已逐步被1 0 k V 电动机所取代。

供配电系统的电源，主要由电力公司通过供电线路提供，通常称为市电电源，也有部分供配电系统设置有自备电源。

配电自动化系统组成配电自动化系统是指利用先进的电气设备、通信设备和控制系统，对配电网络进行自动化管理和控制的系统。

它通过实时监测、远程操作和智能决策，提高配电网络的可靠性、安全性和运行效率，为用户提供可靠的电力供应。

配电自动化系统由以下几个主要组成部分构成：1. 电力监控与测量装置：用于实时监测和测量配电网络的电压、电流、功率因数等参数。

这些装置通常包括电能表、电压互感器、电流互感器等。

2. 通信设备：用于实现配电自动化系统各个组成部分之间的数据传输和通信。

通信设备可以采用有线或无线通信方式，包括以太网、无线局域网、光纤通信等。

3. 远动终端单元（RTU）：负责将电力监控与测量装置采集到的数据传输给上级控制中心，并接收来自上级控制中心的指令，控制配电设备的运行。

RTU通常包括数据采集单元、通信接口、数据处理单元等。

4. 上级控制中心：负责对配电网络进行监控、管理和控制。

上级控制中心通常配备有人机界面（HMI）、数据库、数据分析与处理系统等。

运行人员可以通过上级控制中心实时监测配电网络的运行状态，并进行远程操作和决策。

5. 配电设备：包括变压器、断路器、隔离开关、负荷开关等。

这些设备通过与RTU或上级控制中心的通信接口，实现远程监控和控制。

6. 配电自动化软件：用于实现配电自动化系统的功能。

软件可以包括监控软件、控制软件、数据分析软件等。

通过软件，运行人员可以对配电网络进行实时监控、故障诊断、负荷管理等操作。

以上是配电自动化系统的主要组成部分。

通过这些组成部分的协同工作，配电自动化系统可以实现对配电网络的全面监控和智能控制，提高电力供应的可靠性和效率，降低运维成本，为用户提供更加可靠和高效的电力服务。

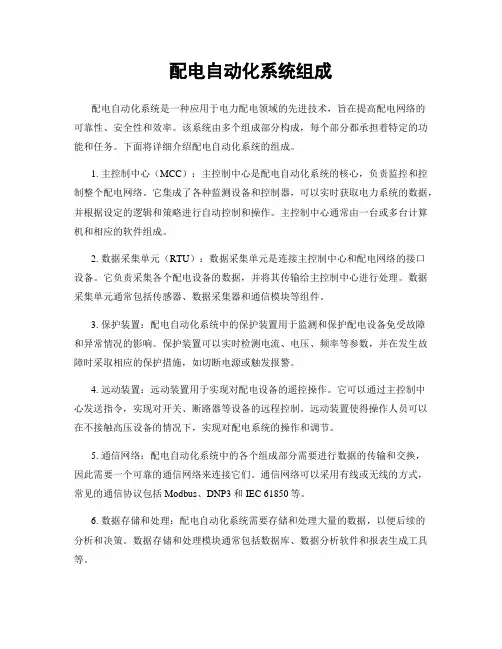

配电自动化系统组成配电自动化系统是一种应用于电力配电领域的先进技术，旨在提高配电网络的可靠性、安全性和效率。

该系统由多个组成部分构成，每个部分都承担着特定的功能和任务。

下面将详细介绍配电自动化系统的组成。

1. 主控制中心（MCC）：主控制中心是配电自动化系统的核心，负责监控和控制整个配电网络。

它集成了各种监测设备和控制器，可以实时获取电力系统的数据，并根据设定的逻辑和策略进行自动控制和操作。

主控制中心通常由一台或多台计算机和相应的软件组成。

2. 数据采集单元（RTU）：数据采集单元是连接主控制中心和配电网络的接口设备。

它负责采集各个配电设备的数据，并将其传输给主控制中心进行处理。

数据采集单元通常包括传感器、数据采集器和通信模块等组件。

3. 保护装置：配电自动化系统中的保护装置用于监测和保护配电设备免受故障和异常情况的影响。

保护装置可以实时检测电流、电压、频率等参数，并在发生故障时采取相应的保护措施，如切断电源或触发报警。

4. 远动装置：远动装置用于实现对配电设备的遥控操作。

它可以通过主控制中心发送指令，实现对开关、断路器等设备的远程控制。

远动装置使得操作人员可以在不接触高压设备的情况下，实现对配电系统的操作和调节。

5. 通信网络：配电自动化系统中的各个组成部分需要进行数据的传输和交换，因此需要一个可靠的通信网络来连接它们。

通信网络可以采用有线或无线的方式，常见的通信协议包括Modbus、DNP3和IEC 61850等。

6. 数据存储和处理：配电自动化系统需要存储和处理大量的数据，以便后续的分析和决策。

数据存储和处理模块通常包括数据库、数据分析软件和报表生成工具等。

7. 人机界面：人机界面是配电自动化系统与操作人员之间的交互界面，用于显示实时数据、报警信息和操作界面。

人机界面可以是计算机上的软件界面，也可以是触摸屏、显示器等硬件设备。

8. 辅助设备：配电自动化系统还包括一些辅助设备，如电源供应装置、防雷装置、温湿度传感器等。
