运放基础知识

运放积分电路计算运放积分电路是一种常用的电子电路，用于对输入信号进行积分运算。

它由运算放大器（Operational Amplifier，简称Op-Amp）和电容器组成，能够将输入信号进行积分运算，并输出积分结果。

运放积分电路的基本原理是利用运算放大器的虚短和虚断特性，以及电容器的充放电特性来实现对输入信号的积分运算。

具体来说，当输入信号经过运放积分电路时，首先经过运放放大，然后通过电容器进行积分运算，最后输出积分结果。

在运放积分电路中，运算放大器起到了放大信号的作用。

运算放大器是一种特殊的放大器，具有高增益、输入阻抗高、输出阻抗低等特点。

它能够将输入信号放大到较大的幅度，从而提供足够的电压来充放电电容器。

电容器是运放积分电路中的关键元件，它能够存储电荷并对电流进行积分运算。

当输入信号经过电容器时，电容器会根据输入信号的变化情况进行充放电。

如果输入信号变化较快，电容器将会充放电得更快，从而实现对输入信号的积分运算。

运放积分电路的输出信号是输入信号的积分结果。

通过调整电容器的容值和运放放大倍数，可以控制输出信号的幅度和相位。

当输入信号为正弦波时，输出信号将会是输入信号的积分结果，即输出信号的幅度和相位与输入信号成正比。

运放积分电路在实际应用中具有广泛的用途。

例如，在音频处理中，可以利用运放积分电路对音频信号进行积分运算，从而实现音频信号的平滑处理。

在仪器仪表中，运放积分电路可以用于测量电压和电流的累积值，从而实现对电量的测量。

此外，运放积分电路还可以应用于控制系统中，用于对控制信号进行积分运算，以实现对系统的稳定控制。

运放积分电路是一种常用的电子电路，能够对输入信号进行积分运算，并输出积分结果。

它由运算放大器和电容器组成，利用运放放大和电容器的充放电特性来实现积分运算。

运放积分电路在音频处理、仪器仪表和控制系统等领域具有广泛的应用。

通过调整电容器容值和运放放大倍数，可以控制输出信号的幅度和相位，从而实现对输入信号的精确积分运算。

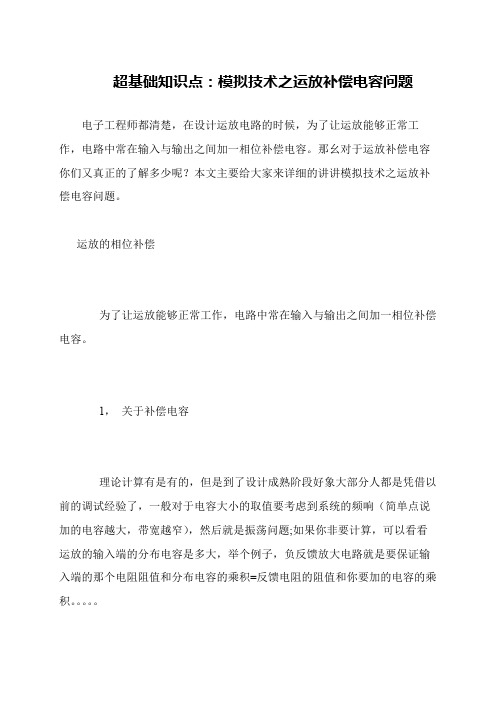

超基础知识点：模拟技术之运放补偿电容问题
电子工程师都清楚，在设计运放电路的时候，为了让运放能够正常工作，电路中常在输入与输出之间加一相位补偿电容。

那幺对于运放补偿电容你们又真正的了解多少呢？本文主要给大家来详细的讲讲模拟技术之运放补偿电容问题。

 运放的相位补偿
为了让运放能够正常工作，电路中常在输入与输出之间加一相位补偿电容。

1，关于补偿电容
理论计算有是有的，但是到了设计成熟阶段好象大部分人都是凭借以前的调试经验了，一般对于电容大小的取值要考虑到系统的频响（简单点说加的电容越大，带宽越窄），然后就是振荡问题;如果你非要计算，可以看看运放的输入端的分布电容是多大，举个例子，负反馈放大电路就是要保证输入端的那个电阻阻值和分布电容的乘积=反馈电阻的阻值和你要加的电容的乘积。

运放和mos恒流电路原理本文档将介绍运放和MOS恒流电路的原理和应用。

我们将从运放基础知识、MOS管基础知识、运放与MOS管结合、恒流电路原理、运放与MOS管在恒流电路中的应用、电路设计技巧、性能参数与优化以及实际应用与案例分析等方面进行详细阐述。

一、运放基础知识运算放大器（简称运放）是一种电压放大倍数很高的模拟放大器，其电压放大倍数可以达到几千倍甚至几十万倍。

运放具有很高的输入阻抗和很低的输出阻抗，因此在电路中常常被用作电压放大器。

二、MOS管基础知识MOS管即金属氧化物半导体场效应管，是一种电压控制型器件。

其优点包括输入阻抗高、驱动能力强、功耗低等。

根据导电沟道的类型，MOS管可以分为NMOS和PMOS两种。

三、运放与MOS管结合运放和MOS管在电路中常常被结合使用，以实现特定的功能。

例如，可以将运放用作电压跟随器或放大器，将MOS管用作开关或负载等。

四、恒流电路原理恒流电路是一种能够输出恒定电流的电路，其输出电流不受电压或负载变化的影响。

恒流电路通常由电阻、运放和MOS管等组成。

其原理是通过负反馈调节电阻上的电压，从而控制MOS管的导通电阻，实现恒流输出。

五、运放与MOS管在恒流电路中的应用在恒流电路中，运放可以作为比较器和放大器使用，将电流信号转换为电压信号，并通过负反馈调节电阻上的电压，实现恒流输出。

而MOS管则作为开关或负载使用，根据需要调整电流的大小。

六、电路设计技巧在恒流电路设计中，需要注意以下几点：首先，要选择合适的电阻和MOS 管型号，以实现所需的恒流精度和输出电流；其次，要设计合适的负反馈电路，以减小输出电流的波动；最后，要考虑到温度和电源电压等环境因素的影响，进行相应的补偿和调整。

七、性能参数与优化恒流电路的性能参数主要包括输出电流精度、稳定性、响应速度等。

为了优化性能参数，可以采取以下措施：首先，选择高精度的电阻和MOS管；其次，通过合理的电路设计和调整负反馈系数来提高稳定性；最后，采用适当的驱动电路来提高响应速度。

运算放大器学习的12个基础知识点一、一般反相/同相放大电路中都会有一个平衡电阻，这个平衡电阻的作用是什么?1、为芯片内部的晶体管提供一个合适的静态偏置，芯片内部的电路通常都是直接耦合的，它能够自动调节静态工作点。

但是，如果某个输入引脚被直接接到了电源或者地，它的自动调节功能就不正常了。

因为芯片内部的晶体管无法抬高地线的电压，也无法拉低电源的电压，这就导致芯片不能满足虚短、虚断的条件，电路需要另外分析。

2、消除静态基极电流对输出电压的影响，大小应与两输入端外界直流通路的等效电阻值平衡，这也是其得名的原因。

二、同相比例运算放大器，在反馈电阻上并一个电容的作用是什么?1、反馈电阻并电容形成一个高通滤波器, 局部高频率放大特别厉害。

2、防止自激。

三、运算放大器同相放大电路如果不接平衡电阻有什么后果?烧毁运算放大器，有可能损坏运放，电阻能起到分压的作用。

四、在运算放大器输入端上拉电容，下拉电阻能起到什么作用?是为了获得正反馈和负反馈，这要看具体连接，比如我把现在输入电压信号，输出电压信号，再在输出端取出一根线连到输入段。

那么由于上面的那个电阻，部分输出信号通过该电阻后获得一个电压值，对输入的电压进行分流，使得输入电压变小，这就是一个负反馈。

因为信号源输出的信号总是不变的，通过负反馈可以对输出的信号进行矫正。

五、运算放大器接成积分器，在积分电容的两端并联电阻RF的作用是什么?用于防止输出电压失控。

六、为什么一般都在运算放大器输入端串联电阻和电容?如果你非常熟悉运算放大器的内部电路的话，你就会知道，不论什么运算放大器都是由几个晶体管或是mos管组成。

在没有外接元件的情况下，运算放大器就是个比较器，同相端电压高的时候，会输出近似于正电压的电平，反之也一样。

但这样运放似乎没有什么太大的用处，只有在外接电路的时候，构成反馈形式，才会使运放有放大功能。

七、运算放大器同相放大电路如果平衡电阻不对有什么后果?1、同相反相端不平衡，输入为0时也会有输出，输入信号时输出值总比理论输出值大或小一个固定的数。

运放电路基础知识运放电路基础知识如下：运算放大器（简称“运放”）是具有很高放大倍数的电路单元。

在实际电路中，通常结合反馈网络共同组成某种功能模块。

它是一种带有特殊耦合电路及反馈的放大器。

其输出信号可以是输入信号加、减或微分、积分等数学运算的结果。

运放输入是高阻抗的，它们接入电路几乎是没有影响的，运放的两个输入可以具有不同的输入电压，它们没有必要必须相等，运放的开环增益非常大，由于运放的高开环增益及输出的（轨到轨）限制，如果一个输入高过另一个输入，输出就将“靠轨”到其最大值或者最小值，运放的这应用常被称比较电路。

负反馈运放的负反馈配置是唯一可以假定V+=V的情况，运放的高输入阻抗和低输出阻抗的特点，使我们很容易计算简单的电阻网络构成反馈回路的影响，运放的高开环增益的特点，使得负反馈这种特殊情况输出增益近似等于1/H。

运发是为了易于实现放大而发明出来的，所以不应该把它搞的那么难。

正反馈运放是输入高阻抗的，意味着没有电流输入，运放输出是低阻抗。

只有反馈的情况下，运放的V+=V，如果正反馈它们未必相等。

设置正确的情况下，运放正反馈会产生迟滞现象，正反馈可以将一个输出锁定在一个状态并且保持在那种状态，具有延时的正反馈会产生震荡，运放发明是为了是事情更加容易做，所以不要把它想的太难。

反向比例的运算电路的优缺点：1.没有共模信号的输入，提高的运放性能2.对于输入信号来说，所接的负载不是无穷大的。

同向比例的运算电路的优缺点：1.两个输入电压不在是0V,会降低的运放性能2.对于输入信号来说，所接的负载是无穷大的。

3.对于高内阻信号，使用同相比例电路是一个明智的选择反向比例的运算电路的优缺点：1.没有共模信号的输入，提高的运放性能2.对于输入信号来说，所接的负载不是无穷大的。

同向比例的运算电路的优缺点：1.两个输入电压不在是0V,会降低的运放性能2.对于输入信号来说，所接的负载是无穷大的。

3.对于高内阻信号，使用同相比例电路是一个明智的选择实际应用中的注意事项：运放不稳定的根源来自运放内部和外部的迟滞效应（相移）。

关于运放的书籍
关于运算放大器（运放）的书籍，有如下一些可以作为参考：
1. 《运算放大器应用手册：基础知识篇》，作者黄争，电子工业出版社出版。

这本书涵盖了运放的大量基础知识，比如运放的指标和分类，电压反馈和电流反馈运放的异同点，运放的负反馈和稳定性等，并专注于一些基础理论知识和通用技术的介绍和分析。

2. 《数据转换器应用手册：基础知识篇》，作者黄争，电子工业出版社出版。

3. 《德州仪器高性能模拟器件在高校中的应用及选型指南》，这本书为TI
大学计划部黄争先生为TI杯模拟电子设计竞赛所作，书中用通俗易懂地方
式阐述了很多模拟电路中的概念。

4. 《Signal Chain Products Training》Frank Huang，这本书为电子书，为TI大学计划部黄争先生所著，与《德州仪器高性能模拟器件在高校中的
应用及选型指南》的内容大体相似。

此外，还可以参考《运算放大器入门教程》、《模拟电路与数字电路基础》、《电子工程导论》等书籍。

以上书籍仅供参考，建议根据自身实际需求进行选择。

运放原理图运放（Operational Amplifier，简称Op-Amp）是一种常用的电子元件，它具有高增益、高输入阻抗、低输出阻抗等特点，因此在电子电路中应用广泛。

本文将介绍运放的基本原理和运放的原理图。

首先，我们来了解一下运放的基本原理。

运放是一种差分放大器，它有两个输入端和一个输出端。

其中，一个输入端称为非反相输入端（+），另一个输入端称为反相输入端（-）。

运放的输出电压与非反相输入端和反相输入端之间的电压差成正比，比例系数由运放的增益决定。

运放的增益非常高，通常可以达到几万甚至几十万倍，因此即使输入信号非常微弱，经过运放放大后也能得到较大的输出信号。

接下来，我们将介绍一些常见的运放原理图。

首先是非反相放大电路。

非反相放大电路的原理图如下所示：（图1，非反相放大电路原理图）。

在非反相放大电路中，输入信号通过电阻R1连接到非反相输入端（+），而反相输入端（-）接地。

输出信号则通过电阻R2连接到运放的输出端，同时也通过电阻Rf反馈到非反相输入端。

这样就形成了一个反相放大电路，输入信号经过运放放大后，输出信号与输入信号同相，并且幅度放大了。

另外一个常见的运放原理图是反相放大电路。

反相放大电路的原理图如下所示：（图2，反相放大电路原理图）。

在反相放大电路中，输入信号通过电阻R1连接到反相输入端（-），而非反相输入端（+）接地。

输出信号则通过电阻Rf连接到运放的输出端，同时也通过电阻R2连接到非反相输入端。

同样地，这样就形成了一个反相放大电路，输入信号经过运放放大后，输出信号与输入信号反相，并且幅度放大了。

除了非反相放大电路和反相放大电路，运放还可以用于求和电路、比较器电路、积分电路、微分电路等。

这些原理图都是基于运放的基本原理和特点设计的，通过合理地连接运放的输入端和反馈回路，可以实现各种不同的功能。

总结一下，运放是一种非常重要的电子元件，它具有高增益、高输入阻抗、低输出阻抗等特点，可以用于各种不同的电路设计。

集成运算放大器基础知识目前广泛应用的电压型集成运算放大器是一种高放大倍数的直接耦合放大器。

在该集成电路的输入与输出之间接入不同的反馈网络，可实现不同用途的电路，例如利用集成运算放大器可非常方便的完成信号放大、信号运算（加、减、乘、除、对数、反对数、平方、开方等）、信号的处理（滤波、调制）以及波形的产生和变换。

集成运算放大器的种类非常多，可适用于不同的场合。

3.2.1 集成运算放大器的分类按照集成运算放大器的参数来分，集成运算放大器可分为如下几类。

1．通用型运算放大器通用型运算放大器就是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。

例μA741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。

它们是目前应用最为广泛的集成运算放大器。

2．高阻型运算放大器这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般r id＞（109~1012）Ω，I IB为几皮安到几十皮安。

实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。

用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。

常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。

3．低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。

低温漂型运算放大器就是为此而设计的。

目前常用的高精度、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。

4．高速型运算放大器在快速A/D和D/A转换器、视频放大器中，要求集成运算放大器的转换速率S R一定要高，单位增益带宽BW G一定要足够大，像通用型集成运放是不能适合于高速应用的场合的。
