直流充电桩的工作原理引言概述：直流充电桩是一种用于电动汽车充电的设备，其工作原理是将交流电转换为直流电，并通过连接电动汽车的充电插头将电能传输到电池中。
本文将从五个大点阐述直流充电桩的工作原理，包括电源输入、变压器、整流器、电池管理系统和充电控制系统。
正文内容：1. 电源输入1.1 输入电源类型：直流充电桩通常接受交流电源输入，其标准电压为220V或380V。
1.2 电源接入方式：电源通过接线盒或者连接线与充电桩相连，提供电能供给。
2. 变压器2.1 变压器作用：变压器用于将输入的交流电转换为所需的直流电电压。
2.2 变压器结构：变压器由铁芯和线圈组成，通过电磁感应原理实现电压的转换。
3. 整流器3.1 整流器功能：整流器用于将交流电转换为直流电，以满足电动汽车电池的充电需求。
3.2 整流器类型：直流充电桩通常采用整流器的全桥整流方式，通过控制开关管的导通和截止，将交流电转换为直流电。
4. 电池管理系统4.1 电池管理系统作用：电池管理系统用于监控电池的状态和保护电池的安全性。
4.2 电池管理系统功能：电池管理系统可以监测电池的电压、电流、温度等参数，并通过控制充电桩的工作状态，保证电池的充电过程安全可靠。
5. 充电控制系统5.1 充电控制系统功能：充电控制系统用于控制充电桩的工作模式和充电过程。
5.2 充电控制系统参数：充电控制系统可以设置充电电流、充电时间等参数，根据电动汽车的需求进行充电控制。
总结：通过以上五个大点的详细阐述，我们可以了解到直流充电桩的工作原理。
电源输入提供电能供给，变压器将交流电转换为所需的直流电电压，整流器将交流电转换为直流电，电池管理系统监控电池的状态和保护电池的安全性，充电控制系统控制充电桩的工作模式和充电过程。
这些组成部分共同协作，实现了电动汽车的快速充电。
直流充电桩的工作原理的理解对于电动汽车用户和相关行业从业人员具有重要意义。
充电桩工作原理
充电桩是一种用于给电动车辆充电的设备，其工作原理是将交流电转换为直流电，通过电池管理系统控制电流和电压，从而为电动车辆电池充电。
充电桩一般由直流充电桩和交流充电桩组成。
直流充电桩通过电网供电，先将交流电转换为直流电，然后通过直流充电接口将电能传输到电动车辆的电池中。
交流充电桩则直接将交流电供应给电动车辆，由车辆的充电系统将电流和电压进行转换和调整，最终将电能存储到电池中。
在充电桩的工作中，一般会包括以下几个步骤：
1. 供电检测：充电桩会检测供电电源的电压、电流和频率等参数，确保供电符合要求。
2. 充电桩启动：充电桩会检测电动车辆的插入状态，并启动充电程序。
3. 电流和电压调整：根据电动车辆的需求和电池的充电状态，充电桩会通过电池管理系统控制输出电流和电压，并实时调整。
4. 充电保护：充电桩具备多种保护功能，如电流过载、短路、过压、过温等保护，以确保充电过程的安全性。
5. 充电结束：当电动车辆的电池充满或达到设定的充电时间时，充电桩会自动停止供电。
除了基本的充电功能外，现代充电桩还具备一些智能化的特性，如远程监控、数据记录与分析、支付功能等，方便用户使用和管理。
总的来说，充电桩通过将交流电转换为直流电，并控制输出电流和电压，为电动车辆充电。
它是电动交通的重要基础设施，为电动车用户提供了便利和安全的充电服务。
充电桩的电路拓扑和工作原理
充电桩的电路拓扑和工作原理如下：
1. 输入配电：由保护断路器、防雷单元、输入电能表组成。
保护功能由防雷单元和短路器实现，如果雷电或电网尖峰太高都会通过防雷单元泄放到大地，从而保护设备。
输入电能表主要起到计费作用，用电量多少统计上传到后台。
2. 控制电路：主要起到与系统各硬件的协调配合。
3. 人机界面：主要显示充电数据及操作过程及充电状态。
4. 急停按钮：作用主要是在设备异常及遇到紧急情况下进行切断输入电源的目的，从而达到保护设备的作用。
5. 刷卡器：作用类似与银行卡，进行消费结算及设备的启停。
6. 输出连接器：就是充电枪负责直流能量的传输到充电汽车电瓶上。
7. 充电指示灯：状态共有三种，待机、故障、充电。
分别用绿、红、橙三种LED指示灯表示。
另外，充电桩分为交流与直流充电桩。
直流充电桩的电气部分由主回路和二次回路组成。
主回路的输入是三相交流电，经过输入断路器、交流智能电能表之后由充电模块（整流模块）将三相交流电转换为电池可以接受的直流电，再连接熔断器和充电枪，给电动汽车充电。
二次回路由充电桩控制器、读卡器、显示屏、直流电表等组成。
二次回
路还提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；显示屏作为人机交互设备则提供刷卡、充电方式设置与启停控制操作。
请注意，充电桩的电路拓扑和工作原理可能会因制造商和型号而有所不同。
在使用之前，请仔细阅读相关操作手册和安全指南，以确保正确使用和安全操作。
直流充电桩的工作原理
直流充电桩是一种用于电动车辆充电的设备，它能够将交流电转换为直流电，以供电动车辆进行充电。
直流充电桩的工作原理主要包括电源输入、整流变换、电池管理和充电控制四个方面。
1. 电源输入：直流充电桩通常接入交流电源，如市电或者太阳能发电系统。
交流电源经过输入电路进行过滤和稳压，确保供给充电桩的电流和电压稳定。
2. 整流变换：交流电经过整流变换，将其转换为直流电。
整流变换是直流充电桩的核心部份，它通过控制开关管的导通和断开，将交流电转换为直流电。
整流变换过程中，还需要进行滤波处理，以去除电流中的高频噪声和纹波。
3. 电池管理：直流充电桩还需要对电池进行管理，以确保充电的安全和高效。
电池管理系统包括电池状态监测、温度监测、电流控制和电压控制等功能。
通过监测电池的状态和参数，充电桩可以根据实际情况进行调整，以保护电池的寿命和性能。
4. 充电控制：充电控制是直流充电桩的关键功能之一。
它通过通信接口与电动车辆进行通信，获取车辆的充电需求和状态信息。
根据车辆的需求，充电桩可以进行充电功率的调整，以满足不同车型和电池容量的充电需求。
充电控制还可以实现充电过程的监控和记录，以便用户和运营商进行数据分析和管理。
总结起来，直流充电桩的工作原理是将交流电转换为直流电，并通过电池管理和充电控制实现对电动车辆的充电。
它为电动车提供了便捷、高效和安全的充电方式，推动了电动车的普及和发展。
随着电动车市场的不断扩大，直流充电桩的需求也在不断增长，对于充电桩创造商和运营商来说，理解和掌握直流充电桩的工作原理至关重要，以提供更好的产品和服务。
简述直流充电桩的组成部分及工作原理一、引言直流充电桩是一种用于给电动车辆充电的设备，它能够将交流电转化为直流电并传输到电动车辆的电池中。
本文将详细介绍直流充电桩的组成部分和工作原理。
二、组成部分1. 交流输入端：直流充电桩通常连接到交流电源上，交流输入端用于接收外部供应的交流电。
2. 整流器：整流器是直流充电桩中最重要的组成部分之一。
它将交流输入信号转化为直流信号，并通过输出端提供给后续的组件。
3. 滤波器：滤波器用于去除整流器输出信号中的高频噪声和杂散波动，确保输出信号的稳定性和纯净性。
4. 直流输出端：经过整形和滤波后，直流信号通过直流输出端传输到连接在充电桩上的电动车辆。
5. 控制单元：控制单元是直流充电桩中另一个重要的组成部分。
它负责监控整个充电过程，并根据需要调节输出功率和保护系统安全。
6. 显示屏与操作界面：显示屏与操作界面用于显示充电桩的状态信息以及提供用户操作界面，方便用户进行操作和查看充电相关信息。
7. 通信模块：通信模块用于与外部系统进行通信，例如与电动车辆的通信接口、充电桩管理系统或智能家居系统等。
三、工作原理1. 充电准备阶段：当用户将电动车辆连接到直流充电桩时，控制单元会首先进行一系列的检测和准备工作。
包括检测车辆是否合法、检测车辆当前的状态以及确认充电需求等。
2. 交流输入转换：一旦确认了充电需求，直流充电桩会将交流输入信号通过整流器转化为直流信号，并通过滤波器去除杂散波动，得到稳定纯净的直流输出。
3. 输出功率调节：根据用户设定或车辆需求，控制单元会调节输出功率。
这可以通过改变整流器的工作状态来实现，例如改变开关频率或占空比来调节输出功率大小。
4. 充电过程监控：在整个充电过程中，控制单元不断监测和记录各种参数，包括输出功率、温度、充电时间等。
这些数据可以用于后续的统计分析和故障诊断。
5. 充电结束与安全保护：当电动车辆达到设定的充电状态或充电时间到达预定值时，控制单元会发送信号给整流器，停止输出功率，并进行相应的安全保护措施，例如断开输出端电源、关闭整流器等。

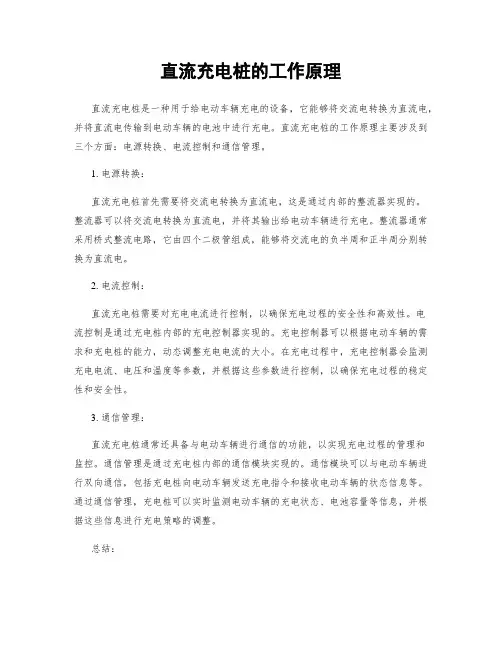

直流充电桩的工作原理直流充电桩是一种用于给电动车辆充电的设备，它能够将交流电转换为直流电，并将直流电传输到电动车辆的电池中进行充电。
直流充电桩的工作原理主要涉及到三个方面：电源转换、电流控制和通信管理。
1. 电源转换：直流充电桩首先需要将交流电转换为直流电，这是通过内部的整流器实现的。
整流器可以将交流电转换为直流电，并将其输出给电动车辆进行充电。
整流器通常采用桥式整流电路，它由四个二极管组成，能够将交流电的负半周和正半周分别转换为直流电。
2. 电流控制：直流充电桩需要对充电电流进行控制，以确保充电过程的安全性和高效性。
电流控制是通过充电桩内部的充电控制器实现的。
充电控制器可以根据电动车辆的需求和充电桩的能力，动态调整充电电流的大小。
在充电过程中，充电控制器会监测充电电流、电压和温度等参数，并根据这些参数进行控制，以确保充电过程的稳定性和安全性。
3. 通信管理：直流充电桩通常还具备与电动车辆进行通信的功能，以实现充电过程的管理和监控。
通信管理是通过充电桩内部的通信模块实现的。
通信模块可以与电动车辆进行双向通信，包括充电桩向电动车辆发送充电指令和接收电动车辆的状态信息等。
通过通信管理，充电桩可以实时监测电动车辆的充电状态、电池容量等信息，并根据这些信息进行充电策略的调整。
总结：直流充电桩的工作原理包括电源转换、电流控制和通信管理三个方面。
通过内部的整流器将交流电转换为直流电，通过充电控制器对充电电流进行控制，以及通过通信模块与电动车辆进行通信，实现充电过程的管理和监控。
这些工作原理的协同作用，使得直流充电桩能够高效、安全地为电动车辆提供充电服务。
汽车充电桩的工作原理1.引言1.1 概述汽车充电桩是为电动汽车提供充电服务的设备。
随着电动汽车的普及和应用范围的扩大，充电桩的需求也越来越大。
充电桩的工作原理可以简单概括为将来自电网的交流电转换为直流电，经过电缆传输到电动汽车的电池中进行充电。
充电桩的工作原理主要包括两个过程：电能转换和充电管理。
电能转换是指将交流电转换为直流电的过程，这是实现电动汽车充电的第一步。
充电桩内部的电能转换器会将来自电网的交流电通过整流器转变为直流电，然后输送到充电线路中。
充电管理是指对充电桩和电动汽车进行管理和控制的过程。
充电桩通过内部的控制模块对充电过程进行监控和控制，以保证充电的安全和高效。
充电桩通常会具备多种功能，如充电模式选择、充电功率调节、充电状态显示等，能够根据电动汽车的需求进行智能化的充电管理。
充电桩的工作原理涉及到了很多专业知识和技术，其中包括电力电子技术、控制技术、通信技术等。
充电桩不仅需要具备高效的电能转换能力，还需要具备快速响应和智能管理的能力，以满足不同电动汽车的充电需求。
对工作原理的深入理解和研究对于充电桩的性能提升和发展具有重要意义。
通过对充电桩工作原理的分析和探讨，可以进一步优化充电桩的设计和制造，提高充电的效率和安全性。
未来，随着电动汽车市场的快速发展，充电桩将成为一个关键的基础设施。
随着技术的不断进步和创新，充电桩的工作原理也将不断地得到改善和完善，以更好地满足电动汽车用户的需求。
同时，随着可再生能源的大规模应用和智能电网的建设，充电桩将更好地与电力系统相互协调，实现能源的高效利用和均衡供需。
总之，汽车充电桩的工作原理是将交流电转换为直流电，并通过充电管理系统对充电过程进行控制和管理。
对工作原理的深入理解和研究对于充电桩的发展和未来的可持续发展具有重要意义。
1.2文章结构文章结构部分是为了向读者介绍整篇文章的组织结构和内容安排。
本文共包含三个主要部分，即引言、正文和结论。
引言部分首先概述了汽车充电桩的工作原理，并介绍了文章的主题和目的。
充电桩模块工作原理
充电桩模块工作原理：
1、电源模块：
采用开关电源技术，通过AC220V或DC12V直流电输入到交流配电柜内，经整流后得到5~30A的电流输出给控制电路。
当输入电压为交流220V时，则通过变压器升压至AC380V；当输入电压为交流380V时（一般用于大功率电动自行车），则通过变压器降压至AC220V。
2、控制模块：
根据不同的负载类型选择相应的功率器件进行驱动和控制处理。
例如对于小功率的电瓶车来说可以选择MOSFET或者可控硅作为主控器件；对于大功率的电瓶车来说可选择IGBT或场效应管作为主要器件。
3、显示模块：
采用LED数码管作为显示装置，具有高亮度、低能耗等优点；同时可以连接液晶显示屏实现人机交互操作界面等功能。
另外还可以配置远程监控软件对整个系统的工作状态进行实时监控和管理等。
直流充电桩的工作原理直流充电桩（Direct Current Charging Station）是一种用于给电动车辆充电的设备。
它通过将交流电转换为直流电，并将其传输到电动车辆的电池中，以实现快速充电的功能。
直流充电桩的工作原理可以分为三个主要部份：电源模块、充电控制模块和充电连接模块。
1. 电源模块电源模块是直流充电桩的核心组成部份，其主要功能是将市电（交流电）转换为适合电动车辆充电的直流电。
电源模块通常由整流器、滤波器和变压器组成。
整流器将交流电转换为直流电，滤波器用于滤除电源中的噪声和干扰，而变压器则用于将电源的电压调整为适合电动车辆充电的电压。
2. 充电控制模块充电控制模块是直流充电桩的智能部份，它负责监测和控制充电过程。
充电控制模块通常由微处理器和相关的电路组成。
微处理器通过传感器获取电动车辆的信息，如电池状态、充电需求等，并根据这些信息控制充电桩的输出电流和电压，以确保充电过程的安全和高效。
3. 充电连接模块充电连接模块是直流充电桩与电动车辆之间的接口，它负责将直流电从充电桩传输到电动车辆的电池中。
充电连接模块通常由插头、插座和连接线组成。
插头和插座之间的连接是通过特殊的插拔机构实现的，这样可以确保连接的坚固和安全。
连接线则负责传输电能，通常采用高压大电流的导线，以满足快速充电的需求。
直流充电桩的工作原理可以简单总结为：电源模块将交流电转换为适合电动车辆充电的直流电，充电控制模块监测和控制充电过程，而充电连接模块实现充电桩与电动车辆之间的电能传输。
直流充电桩相比交流充电桩具有更高的充电功率和更快的充电速度，适合于需要快速充电的场景，如高速公路服务区和充电站。
然而，直流充电桩的成本较高，安装和维护也更加复杂，因此在一些低功率充电需求较多的场所，如家庭和停车场，交流充电桩仍然是更常见的选择。
总结起来，直流充电桩的工作原理是通过电源模块将交流电转换为直流电，充电控制模块监测和控制充电过程，充电连接模块实现充电桩与电动车辆之间的电能传输。
充电桩工作原理电气系统交流充电桩电气系统设计如图5所示，主回路由输入保护断路器、交流智能电能表、交流控制接触器和充电接口连接器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、充电桩智能控制器和人机交互设备（显示、输入与刷卡）组成。
主回路输入断路器具备过载、短路和漏电保护功能；交流接触器控制电源的通断；连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。
二次回路提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；交流智能电能表进行交流充电计量；人机交互设备则提供刷卡、充电方式设置与启停控制操作。
工作流程交流充电桩的刷卡交易工作流程如图6所示。
通信管理整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。
电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。
用户可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。
电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。
电池管理系统系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，最大限度地利用电池存储能力和循环寿命。
充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。
充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车信息、电池信息、用户卡信息、充电桩信息;充电运营主要对用户充电进行计费管理;综合查询指对管理及运营的数据进行综合分析查询。
控制导引系统连接方式见图B2、图B3、图B4。
