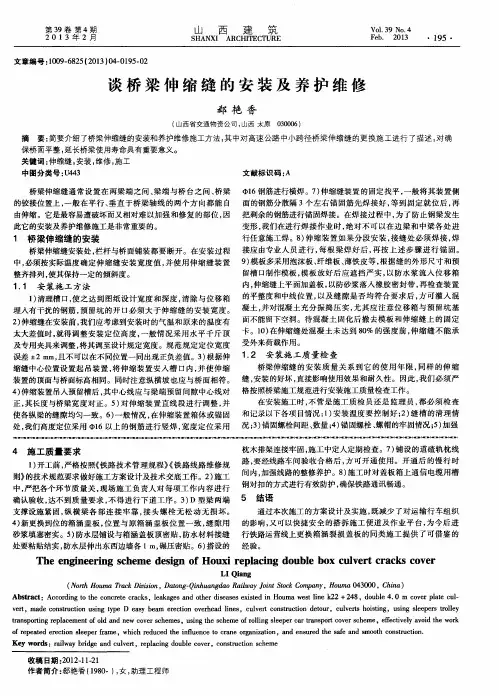

桥梁伸缩缝安装记录

桥梁伸缩缝安装施工方案一．编制依照（1）保宜高速公路襄阳段BYXYTJ-8合同段《两阶段施工图设计》（2）保宜高速公路襄阳段BYXYTJ-8合同段《整体施工组织设计》（3）《公路工程质量检验评定标准》(JTG F80/1-2004)（4）《公路桥涵施工技术规范》—JTG/T F50-2011（5）《混凝土构造工程施工质量查收规范》(GB50204-2002)（6）《钢筋焊接及查收规程》(JGJ18-2003)（7）《施工现场暂时用电安全技术规范》(JGJ46-2005)（8）《公路桥梁伸缩缝装置》（ JT/T327-2004 ）二．工程大要本合同段为保宜高速公路襄阳段第八合同段，起讫桩号YK54+160-YK61+700，全长 7.54 公里。

全线共有 4 座大桥，分别为宋家沟大桥（5×30m+6×30m）、杨家畈大桥（ 7× 30m）、垭子口 1 号大桥（ 5×30m+5×30m）、垭子口 2 号大桥（ 7×30m）。

桥面净宽 11 米，全线总计 20 道伸缩缝，总长 228 米，此中 D80 伸缩缝长 91.2 米， D160伸缩缝长 136.8 米。

三、施工组织3.1 、人员装备状况为顺利达成桥梁伸缩缝的安装施工，项目部成立了伸缩缝安装施工领导小组（见下表），并进行相应的职责分工，保证伸缩缝施工顺利达成。

人员配置表序项目部 /职务姓名数目主要职责号施工班组( 人 )1 项目负责人戴斌 1 负责全面工作2 项目部主要管技术负责人刘强胜 1 全面负责施工技术管理3 理人员质量负责人李子钦 1 负责施工质量、技术工作4 试验负责人王喜全 1 负责全面试验检测5 施工负责人马振忠 2 负责现场安排和施工6 施工班组开槽、制筋工 6 负责切割、清缝、预埋钢筋的整理及校订（河北衡水）7 电焊工 5 伸缩装置的焊接8 砼工 5 混凝土浇筑、保养3.2 、主要机具配置依照施工工序及工期要求，装备足够种类齐备、配套完好的机具设备，并所有达到完满标准，满足施工需求，详细见下表机械设备配置表序施工班组设备名称规格型号数量备注号40KW 2 台1 发电机2 15KW 1 台3 汽油发电3KW 1 台4 河北衡水橡空压机6m3 2 台5 胶有限企业路面切割 2 台性能较好，满足施工需6 电焊机 6 台求7 气割设备 2 套8 振捣棒 2 套9 施工车辆 1 辆10 管理车辆 1 辆3.3 、计划施工工期依据当前路面沥青层施工进度及业主要求铺完沥青后方可施工伸缩缝的技术要求，考虑单侧通车等因素，初步制定先施工右幅2015 年 9 月 20 日至 2015 年 10 月 5 日，而后待右幅强度达到设计要求后再施工左幅，时间定为2015 年10月 12日至 2015年 11月 5日。

Ａ3.5工序质量报验单
钢筋加工工程验收批质量验收记录
质验表（桥）—3 建设单位：xx区住建局监理单位：xx建设集团有限公司合同号：
xx市建设工程质量监督站监
钢筋成形和安装工程验收批质量验收记录
质验表（桥）— 5 建设单位：xx区住建局监理单位：xx建设集团有限公司合同号：
xx市建设工程质量监督站监制
隐蔽工程检查验收记录
工序质量报验单
江苏省建设厅监制
安装工程验收批质量验收记录（一）
质验表（桥）—2.1 建设单位：xx区住建局监理单位：xx建设集团有限公司合同号：
xx市建设工程质量监督站监制
混凝土浇注记录
施记表17施工单位：xxxx市政工程有限公司
注：本记录每浇注一次混凝土，记录一张。

施工项目技术负责人：填表人：
Ａ3.8混凝土浇筑报审表
江苏省建设厅监制
混凝土工程验收批质量验收记录
质验表（桥）—6 建设单位：xx区住建局监理单位：xx建设集团有限公司合同号：
xx市建设工程质量监督站监
混凝土伸缩缝工程验收批质量验收记录
质验表（桥）—20 建设单位：xx区住建局监理单位：xx建设集团有限公司合同号：
xx市建设工程质量监督站监制。

桥梁伸缩缝安装施工方案根据设计图纸，本工程桥梁伸缩缝主要为80型模数式伸缩缝和160型模数式伸缩缝，其中主线桥每个伸缩缝处分割为2条伸缩缝。

车行道伸缩缝在端部各伸入防撞护栏10cm，并向上弯起45度；伸缩缝预留槽内用混凝土浇筑，混凝土中添加钢纤维，钢纤维混凝土中钢纤维用量为60kg/m3。

（1）基本要求1）施工安装前应按照设计图纸提供的尺寸，检查修整梁端及桥台处安装伸缩装置的预留槽的间隙，缝宽应符合设计要求，上下必须贯通，不得堵塞。

伸缩装置安装预留槽口的尺寸应符合设计规定，锚固钢筋的位置应准确。

伸缩装置安装前应将预留槽日清理干净。

2）伸缩装置的规格、性能必须符合设计要求，并符合现行行业标准《公路桥涵伸缩装置》（JT/T327）的规定。

伸缩装置的型钢外观光洁、平整，表面不得有大于0.3mm的凹坑、麻点、裂纹、结疤、气泡和夹杂、不得有机械损伤。

上下表面应平行，端面应平整，长度大于0.5mm的毛刺应清除。

3）伸缩装置出厂时应附有效的产品质量合格证明文件；吊装位置应采用明显颜色标明；在运输、储存中应避免阳光直接暴晒，雨淋雪浸，并应保持清洁，防止变形，且不能与其他物质相接触，注意防火。

伸缩装置运到工地存放时，其库面应垫离地面至少300mm，并不得露天存放，确保其不受损害。

（2）伸缩缝安装1）基层清理伸缩缝位置的竹胶板和混凝土块等杂物，清理干净后进行检查验收。

铺设竹胶板和彩条布紧靠两侧伸缩缝的预埋钢筋，铺设宽度为20cm的竹胶板，并在紧贴防撞墙的内侧上翻5cm；上面铺设一层宽度为100cm的彩条布，并在防撞墙侧上翻10cm；在铺设彩条布的过程中不要造成彩条布的破损。

浇筑混凝土彩条布铺设完成后，进行浇筑C10混凝土；混凝土的顶部高程与两侧的铺装层高度相一清理沥青面层和混凝土待沥青面层铺装完毕后，伸缩装置在桥面沥青混凝土铺装完成后，采取反开槽的方式进行安装。

把伸缩缝的沥青面层进行切割，清理混凝土等杂物，并具备安装伸缩缝的条件，进行验收。

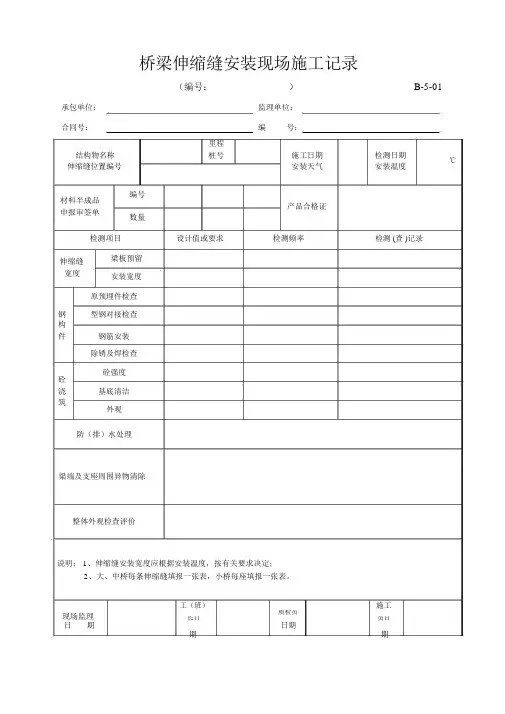

桥梁伸缩缝安装现场施工记录
（编号：
）
B-5-01
承包单位： 监理单位： 合同号：
编
号：
里程
结构物名称 桩号
施工日期 检测日期 ℃
伸缩缝位置编号
安装天气
安装温度
材料半成品 编号
产品合格证
申报审签单
数量
检测项目
设计值或要求
检测频率
检测 (查 )记录
伸缩缝 梁板预留
宽度
安装宽度
原预埋件检查 钢 型钢对接检查
构
件
钢筋安装
除锈及焊检查
砼 砼强度
浇 基底清洁 筑
外观
防（排）水处理
梁端及支座周围异物清除
整体外观检查评价
说明： 1、伸缩缝安装宽度应根据安装温度，按有关要求决定；
2、大、中桥每条伸缩缝填报一张表，小桥每座填报一张表。

工（班）
施工
现场监理
质检员
长日
员日
日 期
期
日期
期。

一、编制目的为了保证桥梁伸缩缝安装施工的质量，确保桥梁的正常使用和行车安全，特制定本施工方案。

二、编制依据1. 《公路桥梁伸缩缝装置》（JT/T327-2004）2. 《公路桥涵施工技术规范》3. 设计图纸及相关技术文件三、施工准备1. 人员准备：组织专业施工队伍，明确各施工人员的职责。

2. 材料准备：伸缩缝装置、混凝土、钢筋、模板、锚固螺栓、防水密封胶等。

3. 工具准备：切割机、电焊机、振捣器、水平尺、测量仪器等。

4. 施工现场准备：清理施工现场，确保施工环境整洁。

四、施工步骤1. 安装准备（1）检查梁端间的缝隙及预埋件情况，清理梁端、顶面。

（2）修整梁端不平齐处，设置两端模板。

（3）梁体顶面用水冲洗干净。

2. 立两端模板、样板（1）两端模板中间可用硬质泡沫塑料板挤紧，顶部与安置橡胶板的设计底面的高程平行。

（2）严格检查有无漏浆的缝隙，并及时进行处理和垫补。

（3）样板按算定的安装定位值制作，并在两侧螺栓中心处钻孔，将M18锚固螺栓放入样板孔内固定。

（4）螺栓之间的位置偏差应小于1mm，并不得有累积偏差。

（5）样板面高程应与桥面设计标高一致，焊接好加强角钢等结构件。

3. 浇筑混凝土（1）浇筑伸缩装置底部的混凝土，同时浇筑两侧500mm范围内的混凝土过渡段。

（2）混凝土强度等级不应低于C40，浇筑时需振捣密实，以防结构中有空洞和夹灰现象。

4. 拆除样板及两端模板（1）待混凝土初凝后，将样板取出。

（2）将两端模板中间的硬质泡沫塑料板凿除，用强度等级较高的砂浆找平，安装橡胶板部位。

5. 安装橡胶板（1）待混凝土干燥后，在安装平面涂布防水密封胶。

（2）按定位值将橡胶板进行预压缩。

五、质量保证措施1. 伸缩缝材料按规定检测频率进行抽样检验。

2. 伸缩缝规格应满足设计图纸要求，设置的高度在允许误差范围之内。

3. 安装时损伤部分应用高浓度锌作防腐处理。

4. 严格控制施工过程中的各项参数，确保施工质量。

六、安全措施1. 施工人员必须穿戴好个人防护用品。

桥梁伸缩施工方案一、运输伸缩装置工厂组装好，设置紧固夹具，以防运输装卸中变形。

运输中注意：避免阳光暴晒，进行有效防护，防止雨淋雪浸，保持清洁，防止变形，且不能接触其他腐蚀性物质。

二、安装时间在夹具固定后，现场安装应保证在生产同温差环境下进行，根据不同季节气温情况，选择一天当中气温合适的时间施工。

三、安装原则为确保伸缩装置与桥的平顺性、一致性，工艺上采用后嵌法施工（俗称反开槽）。

四、伸缩缝安装1、安装前的准备安装前对伸缩缝各部位尺寸进行验收，清理缝内杂物，调整预埋钢筋到设计位置，检查伸缩缝中心是否重合并及时调整。

2、定位方法型钢定位平整度以平整桥面为基准，采用水平横梁附加型钢高度样板，先将下平面角钢与插筋焊接。

定位角钢每1m设置一根与梁体插筋点焊，其次用3m靠尺检查每个控制点的位置，确认无误后焊牢，然后安装型钢并保证安装后的型钢低于桥面层0.5mm。

3、型钢安装型钢吊装就位后，将伸缩缝装置上的锚固筋与梁内预埋钢筋焊牢，可先将一侧焊牢，等达到已确定的安装气温时将另一侧锚固筋全部焊牢，并放松卡具，使其自由伸缩。

焊接时为避免集中焊接应力引起型钢变形所采用间断焊。

4、浇筑过渡段前的准备工作浇筑前用泡沫板嵌入梁端间隙内，上部应与伸缩缝型钢内侧密合使之达到密封无缝隙，防止在浇筑砼时出现漏浆，流入梁端间隙内，影响正常伸缩位移。

浇筑前用胶粘纸或泡沫板封闭伸缩缝顶面缝口，防止浇筑砼时流入水泥浆影响密封橡胶带的安装。

清除原砼面层灰尘及浮块并浇水充分湿润接缝砼。

5、过渡段砼施工砼浇筑时为防止污染桥面，在伸缩缝区域两侧桥面采用贴胶粘纸保护桥面的清洁。

浇筑砼时应连续进行，间歇时间不得超过30分钟，采用插入式振捣器，振捣时严禁碰撞缝区泡沫板，必须保证砼质量振捣密实，多次收浆，表面压光。

砼的平整度用3m长铝合金刮尺以两侧桥面标高为基准进行控制。

砼养护采用麻袋片覆盖洒水养护，养护期不得少于14天，达到砼强度后方可通车。

五、泄水管安装1、必须在浇筑混凝土及桥面铺装时避免泄水管堵塞。

公路桥梁D80伸缩缝施工技术一、施工准备1. 技术准备：在施工前，组织相关技术人员熟悉图纸，掌握D80伸缩缝的构造特点、性能要求及施工工艺。

针对施工难点，制定合理的施工方案。

2. 材料准备：根据设计要求，采购合格的D80伸缩缝材料。

材料到场后，进行验收，确保质量符合标准。

3. 设备准备：准备切割机、电焊机、气割设备、平板运输车等施工所需设备，并确保设备性能良好。

4. 人员准备：组建专业的施工队伍，明确各岗位职责，进行技术交底和安全教育。

二、施工流程1. 伸缩缝切割：按照设计位置，采用切割机将原有桥梁伸缩缝切除，确保切割面平整、垂直。

2. 清理槽口：切割完成后，清理槽口内的混凝土碎块、油污等杂物，确保槽口干净、无积水。

3. 安装定位：将D80伸缩缝放入槽口内，采用定位板进行初步定位。

调整伸缩缝位置，确保其中心线与桥梁中心线重合。

4. 固定焊接：采用焊接方法将伸缩缝与预埋钢筋固定。

焊接过程中，注意焊接质量，避免烧伤伸缩缝。

5. 浇筑混凝土：在伸缩缝两侧浇筑C40混凝土，浇筑时注意振捣密实，确保混凝土与伸缩缝充分接触。

6. 养护：混凝土浇筑完成后，进行覆盖保湿养护，养护时间不少于7天。

7. 拆除模板：混凝土强度达到设计要求后，拆除模板，清理伸缩缝表面污垢。

8. 防水处理：在伸缩缝两侧涂抹防水涂料，提高伸缩缝的防水性能。

三、施工注意事项1. 施工过程中，严格遵循设计图纸和规范要求，确保施工质量。

2. 严禁在雨天施工，避免混凝土受潮影响强度。

3. 施工现场做好安全防护措施，确保施工人员安全。

4. 加强施工过程中的质量检查，发现问题及时整改。

四、质量控制与验收1. 材料验收：对到场的D80伸缩缝材料进行严格的质量检查，包括外观、尺寸、材质等，确保所有材料均符合国家相关标准和设计要求。

2. 施工过程监控：在施工过程中，质量管理人员应全程监控，确保每一道工序都按照规范操作，及时发现并纠正施工中的质量问题。

3. 伸缩缝安装精度：安装伸缩缝时，要严格控制其中心线偏差、高程和坡度，确保安装精度在允许范围内。

（二）级技术（安全）交底记录施工单位：合同号：YZTJ-01交底内容：一、概述本工程共有无缝式、D40型、D80型、D120型、D160型五种伸缩缝，具体示意图如下：图1 无缝式伸缩缝图2 D40型伸缩缝图3 D80型伸缩缝图4 D120型伸缩缝图5 D160型伸缩缝具体工程量如下表：表1 伸缩缝工程量统计表伸缩缝型式数量合计无缝式 5 D40型37 D160型24 D80型151 D120型 2总计219二、施工组织（1）本工程伸缩缝设置两个专班，每个分部一个专班，由技术、质量、施工、试验相关人员组成。

（2）本工程伸缩缝施工共设置4个施工队，分个工区一个施工队。

（3）资源配置1）人员配置表2 每个施工队人员配置序号工种人数备注1 技术员 12 安全员 13 质检员 14 钢筋工 5要求伸缩装置在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗阻塞；安装、检查、养护、消除污物都要简易方便。

在设置伸缩缝处，栏杆与桥面铺装都要断开。

桥梁伸缩装置指为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置。

1)镀锌薄钢板伸缩装置。

在中小跨径的装配式简支梁桥上，当梁的变形量在20—40mm 以内时常选用。

2)钢伸伸缩装置:它的构造比较复杂，只有在温差较大的地区或跨径较大的桥梁上才采用。

钢伸缩装置也宜于在斜桥上使用。

3)橡胶伸缩装置。

它是以橡胶带作为跨缝材料。

这种伸缩装置的构造简单，使用方便，效果好。

在变形量较大的大跨度桥上，可以采用橡胶和钢板组合的伸缩装置。

安装方式a、安装时，按实际温度确定其安装宽度值。

b、伸缩缝安装过程，必须使用伸缩缝装置整齐排列，保持一定的倾斜度。

确保伸缩装置的最高平面与完工的桥面相平。

c、施工方法①清理槽口，使之达到设计宽度和深度，清除与位移箱埋入有干扰的钢筋，预留坑的开口必须大于伸缩缝的安装宽度。

桥梁接缝和伸缩装置施工方案（施工工艺）一、伸缩缝安装1、基层清理伸缩缝位置的竹胶板和混凝土块等杂物，清理干净后进行检查验收。

铺设竹胶板和彩条布紧靠两侧伸缩缝的预埋钢筋，铺设宽度为20cm的竹胶板，并在紧贴防撞墙的内侧上翻5cm；上面铺设一层宽度为100cm的彩条布，并在防撞墙侧上翻10cm；在铺设彩条布的过程中不要造成彩条布的破损。

浇筑混凝土彩条布铺设完成后，进行浇筑C10混凝土；混凝土的顶部高程与两侧的铺装层高度相一清理沥青面层和混凝土待沥青面层铺装完毕后，伸缩装置在桥面沥青混凝土铺装完成后，采取反开槽的方式进行安装。

把伸缩缝的沥青面层进行切割，清理混凝土等杂物，并具备安装伸缩缝的条件，进行验收。

2、伸缩装置吊装就位前，应将预留槽内混凝土打毛并清扫干净。

吊装时应按照工厂标明的吊点位置起吊，必要时可作适当加强。

3、伸缩装置的安装，应在生产厂商提供的夹具控制下进行。

伸缩装置安装前，应将预留槽内混凝土打毛清扫干净。

伸缩装置的安装，应在伸缩装置制造商提供的夹具控制（将伸缩装置预置）下进行。

伸缩缝定位宽度误差为±2mm，要求误差为同一符号，不允许一条缝不同位置上同时出现正负误差。

吊装时应按照工厂标明的吊点位置起吊，必要时可作适当加强。

4、安装时伸缩缝的中心线要与梁端中心线相重合。

对于分段伸缩装缝，到现场后再对接，对接时将两段伸缩缝上平面按照设计图纸坡度对接，使两段伸缩缝接口处紧密靠拢并校直调正。

用高质量的焊条，逐条焊接，焊接时宜先焊接顶面，再焊侧面，最后焊底面，要分层焊接并及时清除焊渣，焊接结束后用手提砂轮机磨平顶面。

5、安装时，宜采用专用卡具将其固定，根据气温确定适当的缝宽，采用整体吊装就位。

在预留凹槽内划出伸缩装置定位中心线（顺缝向和垂直缝向）和标高，用起重机将伸缩装置吊入预留凹槽内，根据伸缩装置定位中心线顺桥向对称放置于伸缩缝间隙上，使伸缩装置准确就位，伸缩装置的中心线应与桥梁中心线相重合。

桥梁伸缩缝安装施工方案及工艺方法一、施工前准备1.资料准备：收集桥梁的设计图纸、规范要求及施工图纸；2.工具准备：准备好施工所需的机械设备和工具，并保证其完好状态；3.材料准备：根据规范要求，准备好所需的伸缩缝和密封材料；4.工艺准备：通过前期勘察和检测，确定伸缩缝的位置和尺寸。

二、施工方法1.清理现场：清理桥梁表面的杂物和尘土，确保施工场地干净整洁；2.钢梁预埋：根据伸缩缝设计要求，在桥梁的预埋钢梁上进行布置和固定，确保伸缩缝的固定性和稳定性；3.安装伸缩缝：根据设计要求，逐步安装伸缩缝，确保其长度和接触面的平整度；4.密封处理：使用适当的密封材料对伸缩缝进行密封处理，确保其防水、防尘和耐久性；5.桥面铺装：在伸缩缝附近的桥面进行铺装，确保铺装质量和平顺度；6.动态试验：安装完成后，进行动态试验，检查伸缩缝的可靠性和弹性。

三、施工注意事项1.安全措施：在施工过程中，要严格遵守相关的安全操作规范，确保施工人员的安全；2.质量控制：在施工过程中，要根据相关规范要求进行质量控制，确保施工质量；3.施工工期：合理安排施工工期，确保施工进度；4.环境保护：在施工过程中，要注意保护周边环境，避免对环境造成污染。

四、施工交付1.成果验收：根据设计要求和相关规范，做好施工成果的验收工作，确保施工质量；2.施工资料整理：整理和归档有关施工的资料和记录；3.完工报告：编写完工报告，并在规定的时间内交付相关部门。

五、施工风险防控1.高空作业：在高空作业时，严格遵守高空安全操作规范，并配备必要的安全防护设备；2.施工设备：确保施工设备的正常运行和良好维护，防止设备故障造成的伤害；3.意外事故：加强对施工人员的安全教育培训，提高施工人员的安全意识，避免意外事故的发生。

综上所述，桥梁伸缩缝安装施工方案及工艺方法包括施工前准备、施工方法、施工注意事项、施工交付和施工风险防控等方面。

只有按照规范要求进行施工，做好质量控制和安全保护措施，才能确保桥梁伸缩缝的安装质量和使用寿命。

桥梁伸缩缝的施工工艺流程
首先呢，施工之前肯定得有个准备工作啦。

你得把场地清理干净，那些乱七八糟的东西都不能留在那儿。

像什么建筑垃圾啊，还有一些多余的材料啥的，统统都要清走。

我觉得这一步挺重要的，如果场地不干净，后续的施工可能就会受到影响，比如说会影响测量的准确性之类的。

接下来就是测量放线了。

这时候要根据设计图纸来确定伸缩缝的位置哦。

不过呢，有时候实际情况可能和图纸有点出入，这时候就需要咱们灵活一点啦。

根据我的经验，在测量的时候多检查几遍准没错的。

要是这一步没做好，那后面安装伸缩缝的时候可就麻烦咯！
然后就是切割伸缩缝了。

这一步可得小心点呀！切割的时候要保证切口整齐，深度也要合适。

为啥要这么讲究呢？因为如果切口不整齐或者深度不对，那伸缩缝的安装效果就会大打折扣呀！当然啦，切割的设备也要选择合适的，别随便拿个工具就上，不然到时候切出来的效果不好就糟了。

最后就是进行混凝土浇筑啦。

混凝土的质量得把关好这关系到整个伸缩缝的稳固性呢。

在浇筑的时候，要均匀地灌注，不能这儿多那儿少的。

这一步要特别注意！。

（二）级技术（安全）交底记录施工单位：合同号：YZTJ-01
监理单位：编号： ZK-020-□□□□□□□-□□□
图4 D120型伸缩缝图5 D160型伸缩缝
要求伸缩装置在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗阻塞；安装、检查、养护、消除污物都要简易方便。

在设置伸缩缝处，栏杆与桥面铺装都要断开。

桥梁伸缩装置指为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置。

1)镀锌薄钢板伸缩装置。

在中小跨径的装配式简支梁桥上，当梁的变形量在20—40mm。
