一、桥梁伸缩缝的作用及分类1.1桥梁伸缩缝的作用由于桥梁处于室外，在动荷、温度、混凝土的收缩和徐变作用下，梁体产生位移，位移过大时就会影响行车舒适和安全。
为了调节桥梁上部结构之间的位移和联接，需设置伸缩缝。
但是设计不当，安装质量低劣，和缺乏科学的及时养护，伸缩缝处就会跳车，这是目前国内常见的病害，并且越来越突出。
桥梁伸缩缝处出现破坏、下沉、错台，在车俩通过时对桥梁产生跳动冲击，产生附加荷载，影响行车舒适性，严重时产生安全事故。
为了消除台阶、跳车等现象，我国已经采用许多行之有效的办法，其中桥梁伸缩缝的安装是一项极为重要的项目，施工缺陷是不容忽视的。
1.2桥梁伸缩缝分为以下五大类：钢制支承式、组合剪切式（板式）、模数支承式、对接式及无缝式伸缩缝。
二、桥梁伸缩缝的施工流程2.1 施工准备在施工前，熟悉相关施工图纸和伸缩缝安装操作规程，检查异型边梁的平整度、顺直度和缝体间隙；根据工程的实际情况必须配备足够的机械设备、小型机具，而且跳板必须质量坚固以使过往的施工车辆能顺利通过，同时配齐配足防止污染路面的帆布、塑料布和养护用的塑料薄膜、草苫子等，以保证施工顺利进行。
2.2 切缝在施工前根据施工设计图纸放样，使用切割机据缝，注意对据缝线以外路面的保护，防止污染，并保证切缝切口完好。
2.3 开槽用风镐开槽，应将槽内混凝土及杂物清除干净，尤其是梁端间隙内的杂物,并理顺、调直槽内预埋筋，如发现预埋筋数量不足，应打膨胀螺栓，补足预埋钢筋，并请业主代表、监理人员共同验收、确保伸缩缝的质量。
2.4 安装2.4.1伸缩装置安装前，检查伸缩缝预埋筋的锚固宽度。
一般按50cm设置为宜，桥台上易采用背墙的宽度为宜，这样即加强伸缩缝装置的稳定，又方便了桥面板的施工；用高压水枪清除伸缩缝槽内杂物，并检查其是否干净，对型钢进行平整度检查，在安装过程中，检测伸缩缝型钢顺直度及平整度，平整度控制在2mm以内，顺直度控制在3mm以内，顶面与路面高差控制在2mm以内。
一、工程概况桥面伸缩缝是桥梁工程的重要组成部分，其主要作用是满足桥面在温度变化、荷载作用等条件下产生的伸缩变形，保证桥梁结构的稳定性和行车舒适性。
本方案针对桥面伸缩缝的安装施工进行详细规划。
二、施工准备1. 施工材料：伸缩缝材料、混凝土、钢筋、模板、防水密封胶、泡沫板、纤维板等。
2. 施工工具：切割机、振动棒、直尺、扳手、撬杠、砂轮等。
3. 施工人员：技术人员、施工人员、监理人员等。
4. 施工现场：施工现场应平整、宽敞，具备排水条件。
三、施工步骤1. 安装准备（1）检查梁端间的缝隙及预埋件情况，清理梁端、顶面，确保梁端平整。
（2）修整梁端不平齐处，设置两端模板。
（3）用水冲洗梁体顶面，确保干净。
2. 立两端模板、样板（1）两端模板中间用硬质泡沫塑料板挤紧，顶部与安置橡胶板的设计底面高程平行。
（2）检查是否有漏浆缝隙，及时进行处理和垫补。
（3）按算定的安装定位值制作样板，钻孔并固定M18锚固螺栓。
（4）螺栓之间的位置偏差应小于1mm，不得有累积偏差。
（5）样板面高程应与桥面设计标高一致，焊接好加强角钢等结构件。
3. 浇筑混凝土（1）浇筑伸缩装置底部的混凝土。
（2）同时浇筑两侧500mm范围内的混凝土过渡段，混凝土强度等级不应低于C40。
（3）浇筑时需振捣密实，防止结构中产生空洞和夹灰现象。
4. 拆除样板及两端模板（1）混凝土初凝后，将样板取出。
（2）将两端模板中间的硬质泡沫塑料板凿除。
（3）用强度等级较高的砂浆找平，安装橡胶板部位。
5. 安装橡胶板（1）混凝土干燥后，在安装平面涂布防水密封胶。
（2）按定位值将橡胶板进行预压缩。
6. 伸缩缝胶条安装（1）清理伸缩缝间隙，确保无杂物。
（2）将橡胶密封带伸展开，平顺到型钢缝隙中。
（3）利用撬杠拨动橡胶密封带顶部，使之嵌入型钢的凹槽中。
（4）必要时涂抹少许肥皂水，以便嵌入。
四、质量控制1. 伸缩缝材料应符合国家标准，规格满足设计图纸要求。
2. 伸缩缝安装过程中，确保缝隙内无混凝土灌入，不影响梁体的水平位移。
伸缩缝施工工艺和方法及伸缩缝的安装步骤伸缩缝是指在建筑物、桥梁、道路等工程中，为了适应外部环境变化引起的伸缩变形而特意设计的缝隙。
它可以承受结构的伸缩变形，保证结构的稳定性和安全性。
伸缩缝的施工工艺和方法以及安装步骤如下：一、伸缩缝施工工艺和方法：1.前期准备：确定施工方案、编制伸缩缝设计方案、购买伸缩缝材料等。
2.检查基底：检查施工基底的平整度、强度等情况，确保伸缩缝的施工质量。
3.安装伸缩缝材料：根据设计方案，按照施工规范要求，选择合适的伸缩缝材料进行安装。
常用的伸缩缝材料有橡胶伸缩缝、金属伸缩缝等。
4.固定伸缩缝材料：使用专用的胶水、螺栓等固定伸缩缝材料，确保伸缩缝的牢固性和稳定性。
5.进行伸缩缝预压：在安装伸缩缝材料后，根据设计要求进行伸缩缝的预压处理，以保证伸缩缝在使用过程中的伸缩性能。
6.检验伸缩缝质量：对安装完毕的伸缩缝进行质量检验，包括伸缩缝的材料是否符合要求、固定是否牢固等。
7.进行伸缩缝的保养和维修：施工完毕后，对伸缩缝进行周期性的保养和维修，以延长其使用寿命。
二、伸缩缝的安装步骤：1.清理基底：清理施工基底上的积水、泥土、杂物等，保持基底的平整干净。
2.安装背板：根据设计要求，在基底上铺设背板，背板的材料通常是橡胶或塑料，可增加伸缩缝的弹性和耐久性。
3.安装伸缩缝材料：将选定的伸缩缝材料按照设计要求与基底上的背板连接起来，根据实际需要进行裁剪和连接。
4.固定伸缩缝材料：使用专用的胶水、螺栓等将伸缩缝材料固定在基底上，确保其稳固可靠。
5.进行伸缩缝的预压：根据设计要求，使用专用工具对伸缩缝进行预压处理，以确保其具备一定的伸缩性能。
6.检验伸缩缝质量：对安装完毕的伸缩缝进行质量检验，包括材料的质量、固定的可靠性等，确保其符合施工要求。
7.进行伸缩缝的保养和维修：在伸缩缝安装完毕后，需进行周期性的保养和维修，例如清理杂物、覆盖保护层等，以保证伸缩缝的使用寿命。
通过以上的施工工艺和方法以及安装步骤，可以确保伸缩缝的质量和性能满足设计和使用要求，提高工程的稳定性和安全性。
桥梁伸缩缝橡胶带安装方法一、桥梁伸缩缝橡胶带的作用桥梁伸缩缝橡胶带是一种用于桥梁伸缩缝处的密封材料，其主要作用是防止水、空气、灰尘等外界物质侵入桥梁伸缩缝中，同时也能够防止噪音和震动传递至桥梁其他部位，保证桥梁的安全稳定。
二、选择合适的桥梁伸缩缝橡胶带在安装桥梁伸缩缝橡胶带之前，我们首先需要选择适合的橡胶带。
主要考虑以下几个方面： 1. 材料：一般情况下，桥梁伸缩缝橡胶带的材料主要有氯丁橡胶、硅橡胶、聚氨酯橡胶等。
根据实际情况选择材料，确保其具备良好的耐候性、耐腐蚀性和耐磨性。
2. 尺寸：根据桥梁伸缩缝的实际尺寸确定橡胶带的宽度和厚度，确保能够完全覆盖伸缩缝，并且有一定的挤压余量。
3. 性能：根据实际使用环境和要求，选择具有良好回弹性、耐压性、耐温性等性能的橡胶带。
三、准备工作在安装桥梁伸缩缝橡胶带之前，需要进行一些准备工作，以确保安装质量和效果。
1. 清洁伸缩缝：首先，需要对桥梁伸缩缝进行清洁，将其中的灰尘、杂物等清除干净，以确保橡胶带能够充分贴合伸缩缝表面。
2. 润湿伸缩缝：将伸缩缝表面涂抹上一层润湿剂，可以使用水或者润滑油，以提高橡胶带的粘附性。
3. 预先测量：在安装之前，需要对伸缩缝的尺寸进行准确测量，以确保橡胶带的尺寸与伸缩缝相匹配。
四、桥梁伸缩缝橡胶带的安装步骤1.橡胶带的固定：–将橡胶带整齐地铺放在伸缩缝上，确保其完全覆盖伸缩缝的宽度。
–使用钉子或者螺丝将橡胶带固定在伸缩缝的两侧，确保其不会移动或翘起。
2.橡胶带的切割：–使用尖刀或者工具，将多余的橡胶带进行切割，使其与伸缩缝的长度完全匹配。
3.橡胶带的贴合：–将橡胶带的一端贴合在伸缩缝的一侧，使用橡胶锤轻轻敲打，使其与伸缩缝表面完全贴合。
–沿着伸缩缝的长度逐渐将橡胶带贴合至另一侧，确保橡胶带与伸缩缝表面充分接触。
4.橡胶带的密封：–使用密封胶在橡胶带的两侧进行密封，以确保橡胶带与伸缩缝之间的间隙被完全填充。
5.橡胶带的压实：–使用橡胶锤沿着橡胶带的整个长度轻轻敲打，以增加其与伸缩缝表面的粘附性。
简述桥梁伸缩缝的作用一、引言桥梁是人类工程建设中重要的交通设施之一，它能够跨越河流、山谷以及其他地形障碍，实现人类交通和物质流动的畅通。
为了确保桥梁的安全性和长期使用性能，工程师们在桥梁设计中引入了伸缩缝。
本文将简要介绍桥梁伸缩缝的作用和重要性。
二、什么是桥梁伸缩缝桥梁伸缩缝是指在桥梁结构中设置的一种特殊装置，用于应对桥梁在使用期间由于内外力因素引起的结构变形。
伸缩缝允许桥梁在一定的范围内发生变形，从而减小对桥梁本身和周围环境的影响。
三、桥梁伸缩缝的作用和重要性1.缓解温度变化带来的影响温度是导致桥梁结构变形的主要原因之一。
由于气温的变化，桥梁会发生热胀冷缩，如果没有伸缩缝，桥面板将无法自由伸缩，从而产生应力集中，导致桥梁结构的破坏和损坏。
伸缩缝的主要作用是减轻温度变化引起的应力集中，提高桥梁结构的稳定性和耐久性。
2.分离交通震动桥梁承受交通荷载时会发生变形，特别是车辆行驶过桥面时产生的震动。
伸缩缝通过分割桥梁结构，将桥墩和桥面板分别设置，可以有效分离和减小交通载荷引起的震动，减轻对桥梁整体的影响，延长桥梁使用寿命。
3.应对地震和地质变化在地震发生时，地壳的水平位移会对桥梁结构产生较大影响，伸缩缝可以让桥梁在地震时发生一定程度的水平位移，从而减小地震对桥梁的破坏。
此外，如果桥梁所处的地方存在地质变化，如土层沉降等，伸缩缝也可以起到适应和缓解的作用。
4.修复和维护的便利性由于桥梁结构的老化以及外界环境的影响，桥梁可能会出现裂缝、损坏等问题。
通过在桥梁结构中设置伸缩缝，可以将桥梁分割成若干部分，方便对每个部分进行维护和修复。
不仅可以提高维护效率，还可以减少对正常交通的影响。
四、桥梁伸缩缝的分类桥梁伸缩缝根据其结构和功能的不同，可分为以下几种类型：滑动型伸缩缝1.：主要由滑槽和伸缩装置组成，可以实现桥梁的整体伸缩，其伸缩方向一般垂直于桥面。
伸缩梁式伸缩缝2.：由伸缩梁、伸缩导轨和固定端拔出缝板等组成，可以使桥面板在一个方向上发生伸缩。

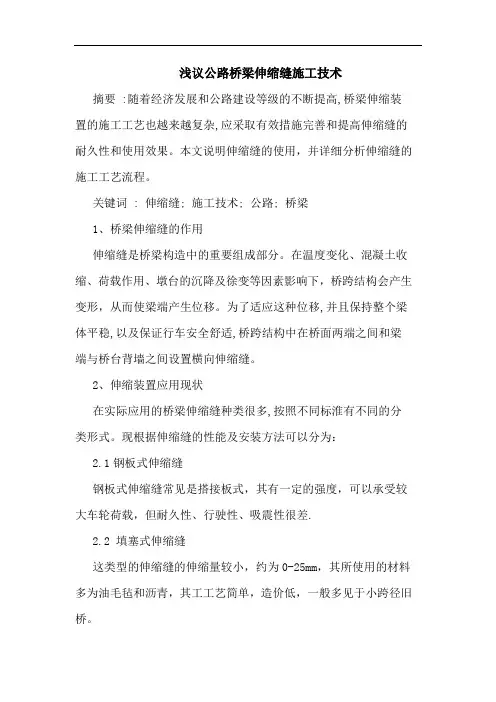

浅议公路桥梁伸缩缝施工技术摘要 :随着经济发展和公路建设等级的不断提高,桥梁伸缩装置的施工工艺也越来越复杂,应采取有效措施完善和提高伸缩缝的耐久性和使用效果。
本文说明伸缩缝的使用，并详细分析伸缩缝的施工工艺流程。
关键词 : 伸缩缝; 施工技术; 公路; 桥梁1、桥梁伸缩缝的作用伸缩缝是桥梁构造中的重要组成部分。
在温度变化、混凝土收缩、荷载作用、墩台的沉降及徐变等因素影响下，桥跨结构会产生变形，从而使梁端产生位移。
为了适应这种位移,并且保持整个梁体平稳,以及保证行车安全舒适,桥跨结构中在桥面两端之间和梁端与桥台背墙之间设置横向伸缩缝。
2、伸缩装置应用现状在实际应用的桥梁伸缩缝种类很多,按照不同标淮有不同的分类形式。
现根据伸缩缝的性能及安装方法可以分为：2.1钢板式伸缩缝钢板式伸缩缝常见是搭接板式，其有一定的强度，可以承受较大车轮荷载，但耐久性、行驶性、吸震性很差.2.2 填塞式伸缩缝这类型的伸缩缝的伸缩量较小，约为0-25mm，其所使用的材料多为油毛毡和沥青，其工工艺简单，造价低，一般多见于小跨径旧桥。
2.3 板式橡胶伸缩缝由于橡胶材料的密易性和吸震性，使得其防水性能和减少噪声的性能较好，同时由于其施工工艺简单、伸缩量可以满足一般大桥的需要，因此板式橡胶伸缩缝的适用范围较为广泛。
3、桥梁伸缩缝施工过程及方法3.1施工前准备在进行桥梁伸缩缝施工前，需要进行施工前期准备工作。
为了保证施工控制简单同时又能达到高质量，本文提到的伸缩缝施工是在桥面沥青铺装摊铺完成后进行的。
进场前验收施工前对伸缩缝的质量进行检查，严格按照要求的进行装卸、放置和运输，对于已经产生弯曲、扭转的不能使用。
施工混凝土选用优质水泥和骨料，其各项指标经试验检测后合格的，掺加一定的量外加剂和钢纤维，用以改善混凝土性质和增强抗拉强度。
③安装伸缩缝温度考虑安装定位在不同气温下会产生不同的值，要求安装定位值必须满足在最高气温时伸缩缝还剩有最小的工作宽度和一定的富余量，在最低气温时不能超过行车要求的最大缝隙。
桥梁伸缩施工方案一、运输伸缩装置工厂组装好，设置紧固夹具，以防运输装卸中变形。
运输中注意：避免阳光暴晒，进行有效防护，防止雨淋雪浸，保持清洁，防止变形，且不能接触其他腐蚀性物质。
二、安装时间在夹具固定后，现场安装应保证在生产同温差环境下进行，根据不同季节气温情况，选择一天当中气温合适的时间施工。
三、安装原则为确保伸缩装置与桥的平顺性、一致性，工艺上采用后嵌法施工（俗称反开槽）。
四、伸缩缝安装1、安装前的准备安装前对伸缩缝各部位尺寸进行验收，清理缝内杂物，调整预埋钢筋到设计位置，检查伸缩缝中心是否重合并及时调整。
2、定位方法型钢定位平整度以平整桥面为基准，采用水平横梁附加型钢高度样板，先将下平面角钢与插筋焊接。
定位角钢每1m设置一根与梁体插筋点焊，其次用3m靠尺检查每个控制点的位置，确认无误后焊牢，然后安装型钢并保证安装后的型钢低于桥面层0.5mm。
3、型钢安装型钢吊装就位后，将伸缩缝装置上的锚固筋与梁内预埋钢筋焊牢，可先将一侧焊牢，等达到已确定的安装气温时将另一侧锚固筋全部焊牢，并放松卡具，使其自由伸缩。
焊接时为避免集中焊接应力引起型钢变形所采用间断焊。
4、浇筑过渡段前的准备工作浇筑前用泡沫板嵌入梁端间隙内，上部应与伸缩缝型钢内侧密合使之达到密封无缝隙，防止在浇筑砼时出现漏浆，流入梁端间隙内，影响正常伸缩位移。
浇筑前用胶粘纸或泡沫板封闭伸缩缝顶面缝口，防止浇筑砼时流入水泥浆影响密封橡胶带的安装。
清除原砼面层灰尘及浮块并浇水充分湿润接缝砼。
5、过渡段砼施工砼浇筑时为防止污染桥面，在伸缩缝区域两侧桥面采用贴胶粘纸保护桥面的清洁。
浇筑砼时应连续进行，间歇时间不得超过30分钟，采用插入式振捣器，振捣时严禁碰撞缝区泡沫板，必须保证砼质量振捣密实，多次收浆，表面压光。
砼的平整度用3m长铝合金刮尺以两侧桥面标高为基准进行控制。
砼养护采用麻袋片覆盖洒水养护，养护期不得少于14天，达到砼强度后方可通车。
五、泄水管安装1、必须在浇筑混凝土及桥面铺装时避免泄水管堵塞。
一、工程概述伸缩缝是桥梁工程中的重要组成部分，其主要作用是缓解桥梁因温度变化、荷载作用等引起的变形和裂缝，保证桥梁的正常使用和延长使用寿命。
本方案针对桥梁伸缩缝的安装施工进行设计，确保施工质量，提高桥梁的使用性能。
二、施工准备1. 施工人员：组织一支经验丰富的施工队伍，包括技术人员、施工员、焊工、电工等。
2. 施工材料：伸缩缝、钢筋、水泥、砂石、模板、泡沫板、纤维板、橡胶条、胶粘纸带等。
3. 施工设备：切割机、振动棒、角向砂轮、扳手、撬杠、测量工具等。
4. 施工场地：清理施工现场，确保施工环境整洁，便于施工。
三、施工工艺1. 安装前现场准备（1）熟悉图纸和安装操作规程，对伸缩缝的位置、尺寸、材料等进行核对。
（2）检查验收伸缩缝异型边梁的平整度、顺直度、缝体间隙等。
2. 开槽（1）根据设计位置放出伸缩缝中线，按设计尺寸从中线位置量测伸缩缝混凝土保护带边线。
（2）使用混凝土切缝机按所画边线切割桥面沥青混凝土。
3. 缝体安装（1）吊装伸缩缝就位，检查其中线与梁缝中线是否重合，顶面与路面标高是否一致，及时进行调整。
（2）将预埋钢筋和伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。
（3）拆除伸缩缝定位压板，錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。
4. 砼浇注（1）用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位浇筑50号混凝土。
（2）使用插入式振动棒，充分振捣密实，抹平混凝土过度段表面。
（3）用直尺检查伸缩缝顶面、过度段，应尽量与路面平顺。
5. 养生（1）做好混凝土养生，确保混凝土强度达到设计要求。
（2）养生期间，禁止车辆通行，确保混凝土质量。
四、质量控制1. 伸缩缝安装位置、尺寸、材料应符合设计要求。
2. 钢筋焊接焊缝要够，焊接要牢固。
3. 混凝土表面标高要正确，防止跳车。
4. 伸缩缝锚固牢靠，不松动，伸缩性能有效。
5. 混凝土养生时间要够，确保混凝土强度。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
阐述桥梁伸缩缝的养护维修及更换一、桥梁伸缩缝概述（一）桥梁伸缩缝作用桥梁伸缩缝位于桥梁上部结构活动端、桥面断缝处，主要由传力支承体系和位移控制体系组成。
桥梁伸缩缝的主要作用一是将车辆垂直和水平荷载通过支承结构传递到桥梁梁体，二是适应桥梁纵、横位移的变化和梁端翘曲发生的转角变化，用以保证桥梁上部结构在温度变化、混凝土收缩和徐变。
三是防噪防振。
四是防排水。
（二）桥梁伸缩缝分类1、对接式：对接式伸缩缝就是根据其构造形式和受力特点的不同，可分为填塞对接型和嵌固对接型两种。
填塞对接型伸缩缝一般用于伸缩量在40mm以下的常规桥梁工程上；嵌固对接型伸缩装置被广泛应用于伸缩量在80mm及其以下的桥梁工程上。
2、钢制支承式：钢制型式伸缩缝是用钢材装配制成的，能直接承受车轮荷载的一种构造。
以前这种伸缩装置多用于钢桥，现也用于混凝土梁。
3、板式：板式橡胶伸缩缝是一种具有刚柔结合的伸缩装置。
它承受荷载之后，有一定的竖向刚度，所以具有跨径间隙能力大（即伸缩量大），行车平稳的优点。
4、模数支承式：模数支承式伸缩缝就是利用吸震缓冲性能好又容易做到密封的橡胶材料，与强度高刚性好的异型钢材组合的，在大位移量情况下能承受车辆荷载。
二、桥梁伸缩缝的养护维修及更换由于桥梁伸缩缝的部位特殊，处在梁的端部结构，且承受行驶车辆的直接荷载作用，它易破损、难修补，所以，我们要加强桥梁伸缩缝的养护及维修施工管理。
（一）桥梁伸缩缝的日常养护检查为尽可能避免小的损坏而演变成大的破坏，我们要对伸缩缝进行日常养护检查。
检查项目主要包括：1）伸缩缝是否堵塞、挤死、失效；2）各部分的构件是否完好；3）锚固连接是否牢固，连接件是否松动，有无局部破损；4）密封橡胶带是否老化、失去弹性、异常变形或开裂；5）伸缩缝是否有不正常的响声或异常的伸缩量；6）伸缩缝各基本单元间隙是否均匀；7）钢构件是否锈蚀、变形；8）伸缩缝处是否平整，有无桥头跳车现象等。
（二）桥梁伸缩缝的维修与更换1、伸缩逢的修补桥梁由于交通行车的需要，尽量不要处于长时间封闭施工状态，因此对于只是局部锚固混凝土破损的伸缩缝，可只对破损部位进行维修处理。
桥梁伸缩缝安装的位置桥梁伸缩缝是为了应对桥梁在使用过程中由于温度、地震等因素带来的伸缩变形而设计的。
安装伸缩缝可以有效地降低桥梁的变形，并保证桥梁的安全性和稳定性。
在桥梁设计、建设和维护过程中，选择合适的位置安装伸缩缝是非常重要的。
桥梁伸缩缝的位置应该根据桥梁的结构形式、材料特性、伸缩变形程度以及桥梁所处地理环境等因素综合考虑。
一般来说，桥梁伸缩缝可安装在以下几个位置：1. 主梁间隔位置：对于大跨径桥梁来说，主梁间的伸缩变形较大，因此在主梁间隔位置安装伸缩缝能够更好地控制桥梁的伸缩变形。
在这种情况下，伸缩缝可以安装在主梁连接处。
2. 支座位置：桥梁的支座是承受荷载并转移荷载的重要部分。
为了控制桥梁的伸缩变形，可以在支座位置安装伸缩缝。
这样可以使得桥梁在伸缩过程中保持平稳，并减小对支座的影响。
3. 桥墩位置：桥墩是桥梁受力的关键部位，对于大跨径桥梁来说，桥墩间的伸缩变形也较大。
因此，在桥墩位置安装伸缩缝可以减小桥梁的伸缩变形，并保证桥墩的安全性。
4. 桥面板位置：桥面板是桥梁通行车辆和行人的基础部分。
在桥面板位置安装伸缩缝可以保护桥面板和延长其使用寿命，同时减小对车辆和行人的影响。
需要注意的是，安装伸缩缝的位置应考虑到桥梁的整体结构和力学特性，以及桥梁在使用过程中可能产生的变形情况。
此外，伸缩缝的材料选择也是非常重要的，应具有耐久性、热胀冷缩性以及抗渗漏性等性能。
综上所述，桥梁伸缩缝的位置安装应根据桥梁的结构形式、材料特性、伸缩变形程度以及桥梁所处地理环境等因素综合考虑。
在主梁间隔位置、支座位置、桥墩位置和桥面板位置等部位安装伸缩缝可以有效地控制桥梁的伸缩变形，并保证桥梁的安全性和稳定性。
伸缩缝施工要点：伸缩缝作为桥梁的一个重要外置构件，对桥梁后期运行起着至关重要的作用。
是保证桥梁在温度，外力作用下能适应变位的一种缓冲装置。
施工时应注意以下几点：1、伸缩安装宜采用先浇筑桥面铺装及铺筑沥青面层后采用反开槽的方法施工。
如果因期紧张时必须提前施工时，应在铺筑上层结构层时保护好伸缩缝不受破坏。
2、施工前应将槽口混凝土进行凿毛处理，露出新鲜的混凝土面。
3、对槽口预留钢筋进行调整，按设计要求的形状将预留钢筋调整成型。
4、伸缩缝在出厂前应完成组装试验，在运输时应采取措施保证产品不受雨水日光冰雪的浸蚀，使用前不得有变形。
5、伸缩缝的安装：伸缩缝安装应根据产品类别和厂家提供的说明书进行安装。
安装前对产品质量进行检查，发现有老化、变形等缺陷时应不得使用。
安装要点如下：①伸缩缝吊装位置应按厂家标定的位置进行吊装，确保产品不变形。
②安装前恢复桥梁中心线，在两端混凝土面进行标记。
以中心线为起点，在横断面上左右按0.5米、1米、2米、3米、-----的距离放出安装高程控制点。
可用墨线弹出标识。
③伸缩缝吊起后中心位置与桥梁中心线重合放置，经检查合格后顺次安放其余部位。
④根据点位调整各点位的伸缩缝装置高程，保证伸缩缝安装高程与桥面高程一致。
高程检查合格后采取措施将伸缩缝临时固定。
⑤伸缩缝按上述要求调整后并全部临时固定后安装伸缩缝水平钢筋。
水平钢筋与槽口预埋钢筋焊接牢固。
⑥浇筑过渡段混凝土。
混凝土采用钢纤维混凝土或环氧树脂混凝土。
砼标号与梁体砼标号一致。
混凝土浇筑完成后及时洒水养生，养生时间不少于7天。
⑦其它注意事项。
混凝土浇筑时应在伸缩缝自由伸缩开放的状态下浇筑。
对于橡胶类伸缩缝应在桥面混凝土干燥收缩完成且徐变也大部分完成后再进行安装。
安装前在槽口混凝土面涂刷胶粘材料，根据气温和缝宽进行必要的调整后，安装伸缩缝装置。
安装时伸缩缝应处于受压状态。
然后于丹安装加强钢筋和螺栓焊接就位，浇筑混凝土。
螺栓孔内灌注防蚀剂后，及时安装盖帽完成安装。
混凝土桥梁伸缩缝规格及施工一、前言混凝土桥梁伸缩缝是连接桥梁上不同结构部位的重要构件，可以满足桥梁在温度、湿度等外部环境因素的变化下的自由伸缩，减小因温差引起的桥梁变形和裂缝，提高桥梁的安全性和使用寿命。
本文将对混凝土桥梁伸缩缝的规格及施工进行详细阐述，以供相关工程师和施工人员参考。
二、伸缩缝分类根据其结构和作用，混凝土桥梁伸缩缝可以分为以下几类：1. 桥面伸缩缝：用于桥面伸缩缝的设置，主要是为了防止温度影响导致桥面变形和产生裂缝。
2. 支座伸缩缝：用于桥墩支座上的伸缩缝，主要是为了防止温度影响导致桥墩发生移动和变形。
3. 桥面与桥墩之间的伸缩缝：用于桥面与桥墩之间的伸缩缝，主要是为了防止桥面和桥墩的相互影响而导致的变形和裂缝。
三、伸缩缝规格1. 桥面伸缩缝桥面伸缩缝的规格应根据桥梁的设计荷载和伸缩缝的伸缩量来确定。
一般情况下，桥面伸缩缝的伸缩量应为桥面宽度的1/20-1/30，同时还应满足以下要求：（1）材质：由橡胶、钢板和铜板组成的复合材料。
（2）尺寸：宽度一般为100-200mm，厚度一般为30-50mm。
（3）伸缩量：应当满足桥面设计伸缩量的要求。
（4）压缩强度：应当满足设计荷载的要求。
2. 支座伸缩缝支座伸缩缝的规格应根据桥梁的设计荷载和伸缩缝的伸缩量来确定。
一般情况下，支座伸缩缝的伸缩量应为桥长的1/200-1/300，同时还应满足以下要求：（1）材质：由橡胶、钢板和铜板组成的复合材料。
（2）尺寸：宽度一般为100-200mm，厚度一般为30-50mm。
（3）伸缩量：应当满足桥梁设计伸缩量的要求。
（4）压缩强度：应当满足设计荷载的要求。
3. 桥面与桥墩之间的伸缩缝桥面与桥墩之间的伸缩缝的规格应根据桥梁的设计荷载和伸缩缝的伸缩量来确定。
一般情况下，桥面与桥墩之间的伸缩缝的伸缩量应为桥长的1/200-1/300，同时还应满足以下要求：（1）材质：由橡胶、钢板和铜板组成的复合材料。
（2）尺寸：宽度一般为100-200mm，厚度一般为30-50mm。
公路桥梁伸缩缝施工工艺及方法公路桥梁伸缩缝是在桥梁上设置的一种可伸缩的缝隙，它的主要作用是因为气温的变化以及桥梁对外部荷载的变形等原因，引起桥梁的伸缩变形，伸缩缝可以使桥梁的变形自由发展，减小对整个桥梁结构的影响，保证桥梁的安全稳定。
1.设计和准备：首先需要进行伸缩缝的设计，并按照设计图纸购买所需的伸缩缝材料和工具。
随后对施工现场进行清理，确保施工区域干净整洁，为后续的施工做好准备工作。
2.预埋构件安装：根据设计要求，在桥梁的伸缩缝位置预先安装好伸缩缝的预埋构件。
预埋构件的种类根据伸缩缝的不同类型而定，常见的有钢板型、橡胶型和橡胶金属型等。
3.伸缩缝填充物安装:选用适当的填充材料，通常有传统的石棉橡胶板、塑料板、高分子密封材料等，根据设计要求将填充材料分段固定于两侧墩台、简支梁的预留缝中。
4.挡橡胶板安装：挡橡胶板的主要作用是防止水泥浆液渗入伸缩缝内，同时还能起到垫石棉橡胶板的作用，减小挡橡胶板挤压的变形。
挡橡胶板一般采用钢板型或者橡胶型。
5.伸缩缝隔板安装：伸缩缝隔板的作用是在伸缩缝开启时，限制水泥浆液的流动范围，使填充材料更加牢固。
根据设计要求，将伸缩缝隔板装置于伸缩缝两侧。
6.混凝土浇筑：待伸缩缝填充材料、挡橡胶板、隔板等安装完毕后，进行混凝土浇筑。
在浇筑混凝土的过程中，需要采取措施保证混凝土浇筑的质量，并根据伸缩缝的要求进行相应的压实。
7.伸缩缝封闭：混凝土浇筑完毕后，根据设计要求进行伸缩缝封闭工作。
一般采用金属板或橡胶封闭材料对伸缩缝进行封闭，既能够保证伸缩缝的功能和性能，又能够保障桥梁的使用寿命。
8.验收：施工完成后，对伸缩缝进行验收，确保施工质量符合设计要求。
同时，还要进行后期维护工作，定期检查伸缩缝的密封性、弹性和耐久性等指标，及时进行维修和更换。
总之，公路桥梁伸缩缝施工工艺及方法是保证桥梁正常使用和延长寿命的重要环节。
通过对伸缩缝施工过程的科学规划和严格操作，能够达到良好的施工效果，保证桥梁的稳定性和安全性。
桥梁伸缩缝施工方案桥梁伸缩缝施工方案一、施工概述桥梁伸缩缝是指在桥面铺装中设置的一种可以在横向方向上伸缩的缝隙，用于消除由于桥梁受热、受冷、振动、沉降等因素引起的收缩、伸长变形，并能兼顾交通载荷的作用。
本方案针对桥梁伸缩缝进行施工，确保施工质量和安全。
二、施工准备1. 确认施工计划和施工时间，避免影响正常交通；2. 检查施工场地，确保施工地面平坦，无杂物，无泥泞；3. 准备所需施工材料和设备，包括伸缩缝材料、润滑剂、输送机械等。
三、施工步骤1. 清理伸缩缝：先利用高压水枪清洗伸缩缝，将其中的杂物、泥沙彻底清除干净；2. 轴向定位：在伸缩缝两端，用坡口锯将铺装剥离掉，然后固定轴向导向条，确保伸缩缝的伸缩方向准确；3. 填缝施工：将伸缩缝材料按照需要尺寸加工，然后利用输送机械将其运送至现场，填充到伸缩缝中；4. 压实填缝材料：利用专用压缩机对填料进行压实，确保填缝材料与桥墩之间的紧密连接；5. 润滑处理：在填缝材料上加入适量的润滑剂，保证伸缩缝的灵活性；6. 铺装恢复：桥面铺装恢复，保持与原有铺装的一致性，确保行车安全；7. 安装护栏：在伸缩缝两侧安装护栏，保护伸缩缝免受外界破坏。
四、安全措施1. 施工现场设立警示标志，提醒过往车辆和行人注意安全；2. 工人必须穿戴好安全帽、手套，严禁酒后施工和擅自操作；3. 施工期间，禁止交通人员和施工人员进入施工现场；4. 施工过程中，严格执行相关操作规程，确保施工质量和安全；5. 施工结束后，清理施工现场，确保环境整洁，材料妥善处理。
五、质量控制1. 严格按照施工规范和标准进行操作，确保伸缩缝施工质量；2. 组织相关人员进行质量检查，确保填缝材料具有足够的伸缩性和耐久性；3. 配合监督机构进行施工监控，随时调整施工工艺，保证施工质量。
六、施工总结通过以上施工方案的实施，能够确保桥梁伸缩缝的施工质量和安全性。
在施工过程中，要充分考虑交通和行人的安全，严格执行安全措施和质量控制措施，确保施工顺利进行。
桥梁伸缩缝安装工艺图文良好的桥梁伸缩缝应能满足下列要求：在平行和垂直于桥梁轴线的两个方向上均能自由伸缩；车辆驶过时无突跳和噪声；能防止雨水和垃圾渗入引起堵塞；施工和养护方便等。
而毛勒伸缩缝作为目前一种先进的桥梁伸缩缝装置，施工安装简便，伸缩缝收缩自如，行车舒适无突跳感，能够满足车辆高速行驶的要求。
下面就来看看毛勒伸缩缝的施工工艺吧。
桥梁伸缩缝：指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的较接位置上设置伸缩缝。
要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。
在设置伸缩缝处，栏杆与桥面铺装都要断开。
桥梁伸缩缝的作用：在于调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结。
斜交桥的伸缩装置一旦被破坏，将严重影响行车的速度、舒适性与安全，甚至造成行车安全事故。
桥梁伸缩缝指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的较接位置上设置伸缩缝。
伸缩缝是桥梁构造中的重要组成部分，在气温变化、混凝土收缩、活载作用、桥梁墩台的沉降及徐变等因素影响下，桥跨上的结构也是会产生变形，从而使梁端再次产生位移。
桥梁伸缩缝在施工前的准备工作也很重要，下面一起来了解安装前的一些安装要求和施工方法。
桥梁伸缩缝安全安装要求:1、要求施工单位将伸缩缝吊装就位，检查其中心线与梁缝中心线是否重合，其顶面与路面标高是否一致，及时进行调整。
将预埋钢筋和伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。
一定要立即拆除伸缩缝定位压板，藜去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。
用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位即浇筑混凝土; 用插入式振动棒，充分振捣密实，抹平混凝土过度段表面，用直尺检查伸缩缝顶面、过度段，应尽量与路面平顺，做好混凝土养生后方可通车。
2、桥梁伸缩缝安装前应检查伸缩缝是否有出厂合格证、使用说明书等，并约请监理、设计及有关人员对伸缩缝外观、几何精度进行检查验收，合格后方可使用。
桥梁人行道伸缩缝做法1. 介绍桥梁人行道伸缩缝是为了解决桥梁在温度变化和振动等因素下产生的伸缩问题而设计的一种结构。
在桥梁施工中，人行道伸缩缝的设计和施工非常重要，它不仅能保证桥梁的正常使用和安全性，还能提升桥梁的整体美观性和舒适性。
2. 人行道伸缩缝的作用人行道伸缩缝是桥梁结构中的一个重要组成部分，它具有以下作用： - 缓解桥梁因温度变化引起的伸缩变形，避免桥梁产生应力集中和破坏； - 分隔桥梁主体和人行道，确保人行道的独立伸缩，减少对桥梁的影响； - 提供桥梁和人行道之间的连接，方便行人通行； - 改善桥梁的外观，增加桥梁的美观性。
3. 人行道伸缩缝的材料选择人行道伸缩缝的材料选择非常重要，需要考虑以下几个因素： - 耐候性：人行道伸缩缝需要长期暴露在室外环境中，所选材料应具有良好的耐候性，能够抵御紫外线、高温、低温等不利因素的侵蚀； - 弹性：人行道伸缩缝需要具有一定的弹性，能够承受桥梁的伸缩变形，并能回复原状，减少对桥梁的影响； - 耐磨性：人行道伸缩缝需要经常承受行人的踩踏和摩擦，所选材料应具有较好的耐磨性，能够保持长期使用； - 防滑性：人行道伸缩缝的表面应具有一定的防滑性，以确保行人在雨天或湿滑条件下的安全通行。
常用的人行道伸缩缝材料包括橡胶、塑料、金属等，其中橡胶材料是目前应用最广泛的选择。
4. 人行道伸缩缝的施工方法人行道伸缩缝的施工需要经过以下几个步骤： 1. 测量：在桥梁施工前，需要进行人行道伸缩缝的测量工作，确定伸缩缝的位置、尺寸和形状等参数。
2. 准备工作：施工前需要清理人行道伸缩缝周围的杂物和灰尘，确保施工区域干净整洁。
3. 安装固定架：根据设计要求，将固定架安装在桥梁主体和人行道之间，用于固定人行道伸缩缝的材料。
4. 安装伸缩缝材料：根据设计要求，将选定的人行道伸缩缝材料安装在固定架上，确保材料与桥梁主体和人行道之间的连接牢固。
5. 补充密封材料：为了保证人行道伸缩缝的密封性，需要在伸缩缝材料的两侧填充密封材料，防止水、灰尘等物质进入伸缩缝。
桥梁伸缩缝主要作用及安装方法
桥梁伸缩缝位于桥梁上部结构活动端、桥面断缝处，主要由传力支承体系和位移控制体系组成，异型钢桥梁伸缩缝的主要作用一是将车辆垂直和水平荷载通过支承结构传递到桥梁梁体，二是适应桥梁纵、横位移的变化和梁端翘曲发生的转角变化，用以保证桥梁上部结构在温度变化、混凝土收缩和徐变，以及荷载作用下，在该处的变位能够实现，而不产生额外的附加内力，并能保证行车平顺，具有伸缩、承重、防水、平整等方面的功能，使得桥梁运行平稳、伸缩自如，其质量直接影响到桥梁的整体性能和寿命。
根据桥梁位移量大小，可采用单缝、双缝或多缝的异型钢桥梁中使用。
桥梁伸缩缝的安装方法
一、桥梁的桥面切缝当桥面沥青砼铺装层完成并验收合格后，我们就可以根据伸缩缝施工图的要求确定开槽宽度，准确放样，打上线后用切割机锯缝、顺直，锯缝线以外的沥青砼路面，必须仔细用塑料布覆盖并用胶带纸封好，以防锯缝时产生的石粉污染路面。
二、桥梁的开槽：施工单位在用风镐开槽，开槽深度不得小于12cm，应将槽内的沥青砼、松动的水泥砼凿除干净，应凿毛至坚硬层，并用强力吹风机或高压水枪清除浮尘和杂物。
三、桥梁上钢筋的定位：在我们安装伸缩缝安装之前，要根据现场气温计算伸缩量ΔL=ΔT*α*L,将板体定位，钢筋植入梁体顶面以下5cm。
螺栓连接,要用高质量的焊条，将定位钢筋与伸缩缝螺杆焊接牢固。
四、关于模板安装。
对于桥梁模板采用纤维板，模板应做的牢固、严密,能在砼振捣时而不出现移动，并能防止沙浆流入伸缩缝内，以免影响伸缩。
应在两侧设置钢筋网，带肋钢筋网顶部应低于路面标高3cm，设置Φ10带肋钢筋网（10×10）防裂钢筋网。
五、砼浇筑及养护1、浇注前应在缝两侧铺上塑料布，保证砼不污染路面。
2、砼振捣时应两侧同时进行，为保证砼密实，用振捣棒振至不再有气泡为止。
3、砼振捣密实后，用抹板搓出水泥浆，分4-5次按常规抹压平整为止。
这道工序应特别注意平整度，砼面比沥青路面的顶面略低28-29mm为宜，过高或过低都会造成跳车现象。
4、水泥砼浇筑完成后，然后覆盖麻袋或草苫子，严格洒水养生，养生期不少于7天。
养生期间严禁车辆通行。
六、在伸缩缝上安装装橡胶止水带：砼浇筑振实后，安装橡胶带、不锈钢板，伸缩缝板略高于路面1-2mm，将板体压实，不出现空隙，待强度达到80%后，紧固螺栓。
当伸缩缝安装完毕，继续养生，养生期不少于一个星期的时间。
