热力管道设计中的应力分析摘要：在对热力管道的工程方案设计中，进行分析时要充分考虑管线中的应力变化，在对应力分析的过程中对可能存在的问题加以总结，最后给出了有关在热力管线工程设计中相应的处理对策，并对具体的对策进行了讨论与剖析。
关键词：热力管线；应力分析；压力引言热力管线工程设计中，主要的应力范围包括管线的内部和外面以及由于压力变化所导致的膨胀等，因此在热力管线工程设计中应力是相对地较为繁琐繁杂的，而在对应力分析进行参数测算时也需要充分考虑管线所遭受的不同外界环境产生的应力的影响，及其对热力管线的正常使用所产生的限定影响。

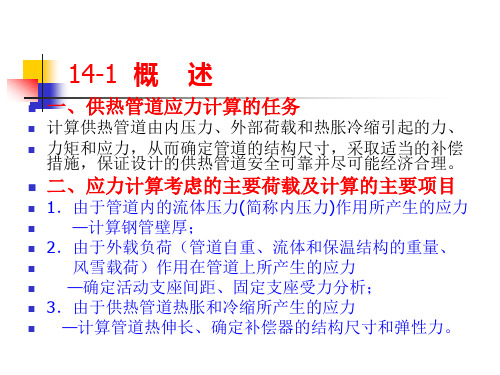

1管道应力分析在热管设计中，一般都会有很多分支结构，有些分支结构是由很多环形结构构成的，一般都是按照三维方向来设计的，所以在热管的应力分析中，首先要考虑到热管内部的走向，然后再根据三维设计来计算。
1.1管系荷载的确定管系所承担的荷载一般可分成四种：（1）第一类的热力管线工程设计中管网本身所承担的荷载与工作温度，热力管线在工作中所承担的压力与工作温度荷载是不同的，通过热力管线的参数测算后确定最不利的一组加以处理，避免以后由于上述问题妨碍了热力管线的正常工作[1]。
（2）第二类是管系的承载力，它的内容包括：管内承受的基本载荷，管自身的自重，管中的外力和内力，以及其它的载荷。
（3）第三类是管线内的温度应力膨胀和端点位置变化，热管线在架设和运营过程中受到管道的高温变化，从而使管线内热胀冷缩变化，由于在热力管线内受到高温荷载的状态下，管线边界和设备终端会因为高温的改变而产生偏移，所以需要对热力管线端点位置变化加以控制。
（4）第四类情况就是热管线设计中要避免产生偶然性负荷，当然还有由于气候因素，地质条件等各种因素的共同影响而对管线所形成的冲击力，但是这种负荷的产生一般都是偶然性的，而且概率也不会很大，所以一般情况下以上的这些问题都不会因为同时存在而对热力管线产生危害。
1.2荷载工况在计算热力管道的参数时，既要考虑到设备的安装和工作状况，又要在管道的安装中首先要考虑到在常温下进行。
热力管道受力计算与应力验算1一般规定1．1直埋敷设预制保温管道的应力验算采用应力分类法。
1．2本章适用于整体式预制保温直埋热水管道；同时，钢制内管材质应具有明显的屈服极限。
1．3直埋敷设预制保温管道在进行受力计算与应力验算时，供热介质参数和安装温度应符合下列规定：1热水管网供、回水管道的计算压力应采用循环水泵最高出口压力加上循环水泵与管道最低点地形高差产生的静水压力。
2管道工作循环最高温度，应采用室外采暖计算温度下的热网计算供水温度；管道工作循环最低温度，对于全年运行的管网应采用30℃，对于只在采暖期运行的管网应采用10℃。
3计算安装温度取安装时当地的最低温度。
1．4单位长度直埋敷设预制保温管的外壳与土壤之间的摩擦力，应按下式计算：cc D D H F ⋅+=)2/(πρμ(1．4)式中F ——轴线方向每米管道的摩擦力(N ／m)； H ——管顶覆土深度(m)；当H>1．5m 时，H 取1．5m 。
1．5保温管外壳与土壤之间的摩擦系数，应根据外壳材质和回填料的不同分别确定。
对于高密度聚乙烯或玻璃钢的保温外壳与土壤间的摩擦系数，可按表1．5采用。
1．6管道径向位移时，土壤横向压缩反力系数C 宜根据当地土壤情况实测或按经验确定。
管道水平位移时，C 值宜取1×106～10×106N ／m 。
；对于粉质粘土、砂质粉土回填密实度为90％～95％时，C 值可取3×106～4×106N ／m3。
管道竖向向下位移时，C 值变化范围为5×106～100×106N ／m3。
1．7直埋供热管道钢材的基本许用应力，应根据钢材有关特性，取下列两式中的较小值：[σ]=σb/3(1．7—1) [σ]=σb/1.5(1．7—2)常用钢材的基本许用应力[σ]、弹性模量E 和线膨胀系数a 值应符合本规程附录B 的规定。
1．8直埋预制保温管的应力验算，应符合下列规定：l 管道在内压、持续外载作用下的一次应力的当量应力，不应大于钢材在计算温度下的基本许用应力[σ]。
管道应力分析和计算目次1 概述1.1 管道应力计算的主要工作1.2 管道应力计算常用的规范、标准1.3 管道应力分析方法1.4 管道荷载1.5 变形与应力1.6 强度指标与塑性指标1.7 强度理论1.8 蠕变与应力松弛1.9 应力分类1.10 应力分析2 管道的柔性分析与计算2.1 管道的柔性2.2 管道的热膨胀补偿2.3 管道柔性分析与计算的主要工作2.4 管道柔性分析与计算的基本假定2.5 补偿值的计算2.6 冷紧2.7 柔性系数与应力增加系数2.8 作用力和力矩计算的基本方法2.9 管道对设备的推力和力矩的计算3 管道的应力验算3.1 管道的设计参数3.2 钢材的许用应力3.3 管道在内压下的应力验算3.4 管道在持续荷载下的应力验算3.5 管道在有偶然荷载作用时的应力验算3.6 管系热胀应力范围的验算3.7 力矩和截面抗弯矩的计算3.8 应力增加系数3.9 应力分析和计算软件1 概述1.1 管道应力计算的主要工作火力发电厂管道（以下简称管道）应力计算的主要工作是验算管道在内压、自重和其他外载作用下所产生的一次应力和在热胀、冷缩及位移受约束时所产生的二次应力；判断计算管道的安全性、经济性、合理性，以及管道对设备产生的推力和力矩应在设备所能安全承受的范围内。
管道的热胀应力应按冷、热态的应力范围验算。
管道对设备的推力和力矩应按冷状态下和工作状态下可能出现的最大值分别进行验算。
1.2 管道应力计算常用的规范、标准（1）DL/T 5366－2006火力发电厂汽水管道应力计算技术规程（2）ASME B 31.1－2004动力管道在一般情况下，对国内工程采用DL/T 5366进行管道应力验算。
对涉外工程或顾客有要求时，采用B 31.1进行管道应力验算。
1.3 管道应力分析方法管道应力分析方法分为静力分析和动力分析。
对于静荷载，例如：管道内压、自重和其他外载以及热胀、冷缩和其他位移荷载作用的应力计算，采用静力分析法。
城镇供热直埋热水管道应力验算方法1 一般规定1.1 管道的应力验算应采用应力分类法，并应符合下列规定：1 一次应力的当量应力不应大于钢材的许用应力；2 一次应力和二次应力的当量应力变化范围不应大于3倍钢材的许用应力；3 局部应力集中部位的一次应力、二次应力和峰值应力的当量应力变化幅度不应大于3倍钢材的许用应力。
1.2 进行管道应力计算时，计算参数应按下列规定取值：1 计算压力应取管道设计压力；2 工作循环最高温度应取供热管网设计供水温度；3 工作循环最低温度，对于全年运行的管道应取30℃，对于只在采暖期运行的管道应取10℃；4 计算安装温度应取安装时的最低温度；5 计算应力变化范围范围时，计算温差应采用工作循环最高温度与工作循环最低温度之差；6 计算轴向力时，计算温差应采用工作循环最高温度与计算安装温度之差。
1.3 保温管与土壤之间的单位长度摩擦力应按下式计算：⎪⎭⎫⎝⎛⨯⨯-+⨯⨯+=g D G D K F ρπσπμ2c v c 0421 （5.1.3-1）ϕsin 10-=K （5.1.3-2）式中：F ——单位长度摩擦力（N/m ）；μ——摩擦系数；c D ——外护管外径（m ）；v σ——管道中心线处土壤应力（Pa ）；G ——包括介质在内的保温管单位长度自重（N/m ）； ρ——土壤密度（kg/m 3），可取1800 kg/m 3； g ——重力加速度（m/s 2）； 0K ——土壤静压力系数；ϕ——回填土内摩擦角（°），砂土可取30°。
1.4 土壤应力应按下列公式计算：1 当管道中心线位于地下水位以上时的土壤应力：H g ⨯⨯=ρσv （5.1.4-1）式中：v σ——管道中心线处土壤应力（Pa ）ρ——土壤密度（kg/m 3），可取1800 kg/m 3；g ——重力加速度（m/s 2）； H ——管道中心线覆土深度（m ）； 2 当管道中心线位于地下水位以下时的土壤应力：()w sw w v H H g H g -⨯+⨯⨯=ρρσ （5.1.4-2）式中：sw ρ——地下水位线以下的土壤有效密度（kg/m 3），可取1000 kg/m 3；w H ——地下水位线深度（m ）。
