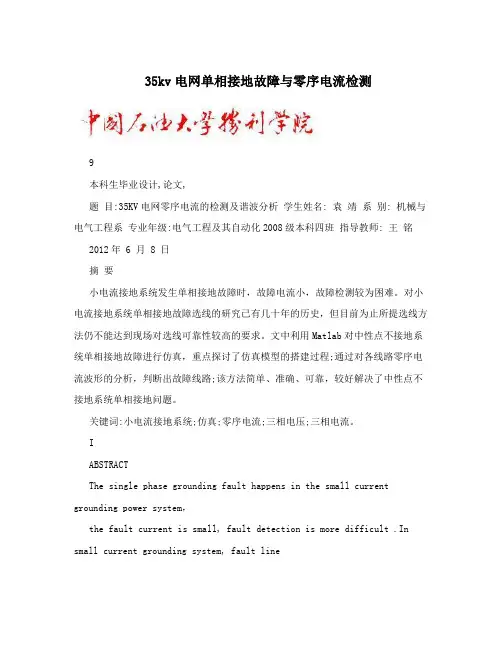

35kv电网单相接地故障与零序电流检测9本科生毕业设计,论文,题目:35KV电网零序电流的检测及谐波分析学生姓名: 袁靖系别: 机械与电气工程系专业年级:电气工程及其自动化2008级本科四班指导教师: 王铭2012年 6 月 8 日摘要小电流接地系统发生单相接地故障时，故障电流小，故障检测较为困难。
对小电流接地系统单相接地故障选线的研究已有几十年的历史，但目前为止所提选线方法仍不能达到现场对选线可靠性较高的要求。
文中利用Matlab对中性点不接地系统单相接地故障进行仿真，重点探讨了仿真模型的搭建过程;通过对各线路零序电流波形的分析，判断出故障线路;该方法简单、准确、可靠，较好解决了中性点不接地系统单相接地问题。
关键词:小电流接地系统;仿真;零序电流;三相电压;三相电流。
IABSTRACTThe single phase grounding fault happens in the small current grounding power system，the fault current is small, fault detection is more difficult .In small current grounding system, fault lineselection has been studied for decades, but now the select line methods can not achieve the site on line selection of high reliability requirements. In this paper, using matlab to simulate single-phase tc earth fault of the neutral undergrounding power system, by analy2 zing zero sequence current of each line, the fault line is judged. The method is simple exact and reliable, which well solves single-phase grounding fault of the neutral undergrounding power system.Key words: small current grounding power system; simulation; zero sequence current;three-phase voltage; three-phase currentII目录摘要 ..................................................................... ......... I 第一章绪论 ......................................................................11.1 课题研究背景 (1)1.2故障选线方法研究现状 (1)1.2.1 传统方法 (2)1.2.2 零序电流比幅法，零序电流比相法 (2)1.2.3 零序有功电流方向法 (3)1.2.4 小波分析法 ........................................................... 3 第二章基于Matalab小电流接地系统建模及仿真 (4)2.1 中性点不接地系统单相接地故障的特性分析 (4)2.2 小电流接地系统单相接地故障检测仿真分析 (5)2.2.1 Matlab/Simulink简介 (5)2.2.2 接地故障检测模型的搭建 ............................................... 6 第三章谐波分析理论简介 . (11)3.1 谐波分析理论简介 (11)3.2 谐波分析的作用 (11)3.2.1 谐波研究的意义 (11)3.2.2 谐波分析的方法 (11)3.2.3 谐波分析的作用 (12)3.2.4 基于傅里叶变换的谐波分析 ............................................ 12 第四章零序五次谐波电流法选线 . (17)4.1 零序五次谐波电流的获取建模 (17)4.2 零序五次谐波电流的仿真与分析 .............................................. 17 第五章结论 ......................................................................20 参考文献 ..................................................................... ..... 21 致谢 ..................................................................... (22)中国石油大学胜利学院本科毕业设计(论文)第一章绪论1.1 课题研究背景我国配电网一般采用中性点不接地或经消弧线圈接地的工作方式。
35kV变电所单相接地电容电流测试施工安全技术措施一、概述根据《煤矿安全规程》规定：矿井6000V及以上高压电网，必须采取措施限制单相接地电容电流，生产矿井不超过20A。
根据要求计划对35kV 变电所两段6kV系统进行单相接地电容电流测试；为保证测试安全顺利进行，特编此安全技术措施。
二、主要工程量及生产影响情况计划对35kV变电所进行单相接地电容电流测试，计划于检修期间进行测试，期间内矿井大负荷停止运行：各采掘头面暂停生产；主运皮带停运；主井、副井提升机停止运行，励磁回路分断。
三、重大危险源辨识及管理措施1.作业人员未落实安全技术措施，不了解操作流程，造成人员触电事故。
管控措施：按照要求作业前严格贯彻安全技术措施，详细介绍操作流程并签字留痕，作业期间做好个人防护，由施工负责人及安全负责人做好过程监督。
2.检修后未检查接地线情况，造成接地线残留或未拆除，造成设备接地，损坏设备。
管控措施：检修完毕后，由施工负责人确认接地封线已解除，无接地封线残留后方可进行送电作业。
3.操作高压电气设备，作业人员未正确佩戴绝缘用具，造成作业人员触电事故。
管控措施：操作高压开关前，必须正确穿戴合格的绝缘靴、绝缘手套，并由施工负责人确认穿戴合格后方可进行作业。
4.检修可能反送电的开关，作业人员未对上级电源进行停电，检修开关出现反送电现象。
管控措施：检修中央变电所高爆开关开关前，必须停止上级进线电源，并合35kV变电所进线电源接地刀闸，消除开关反送电的风险。
5.开关检修作业前，未对检修开关执行验电、放电、挂接地封线、挂牌制度。
管控措施：在停电检修电气设备之前，严格执行验电、放电、封线接地、挂牌制度，确保设备无电方可进行检修作业。
四、施工组织安排（一）施工时间施工时间以停电票申请批准时间为准。
（二）施工队伍：（三）施工负责人：（四）安全负责人：五、施工步骤（一）施工前准备1.认真组织参加施工的所有人员学习本安全技术措施，了解施工步骤及施工中应注意的安全事项。

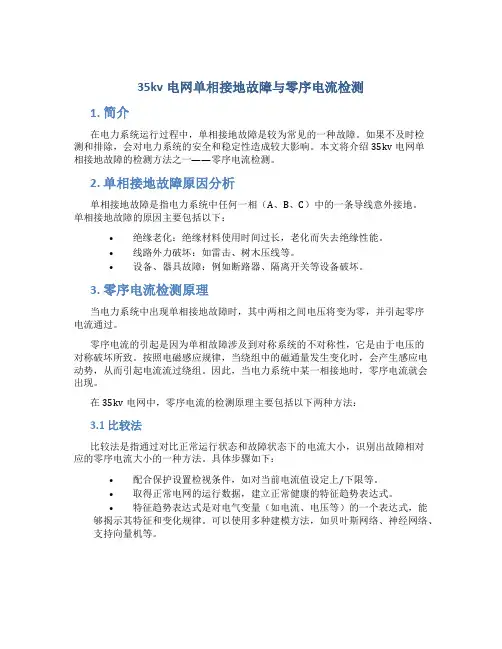

35kv电网单相接地故障与零序电流检测1. 简介在电力系统运行过程中，单相接地故障是较为常见的一种故障。
如果不及时检测和排除，会对电力系统的安全和稳定性造成较大影响。
本文将介绍35kv电网单相接地故障的检测方法之一——零序电流检测。
2. 单相接地故障原因分析单相接地故障是指电力系统中任何一相（A、B、C）中的一条导线意外接地。
单相接地故障的原因主要包括以下：•绝缘老化：绝缘材料使用时间过长，老化而失去绝缘性能。
•线路外力破坏：如雷击、树木压线等。
•设备、器具故障：例如断路器、隔离开关等设备破坏。
3. 零序电流检测原理当电力系统中出现单相接地故障时，其中两相之间电压将变为零，并引起零序电流通过。
零序电流的引起是因为单相故障涉及到对称系统的不对称性，它是由于电压的对称破坏所致。
按照电磁感应规律，当绕组中的磁通量发生变化时，会产生感应电动势，从而引起电流流过绕组。
因此，当电力系统中某一相接地时，零序电流就会出现。
在35kv电网中，零序电流的检测原理主要包括以下两种方法：3.1 比较法比较法是指通过对比正常运行状态和故障状态下的电流大小，识别出故障相对应的零序电流大小的一种方法。
具体步骤如下：•配合保护设置检视条件，如对当前电流值设定上/下限等。
•取得正常电网的运行数据，建立正常健康的特征趋势表达式。
•特征趋势表达式是对电气变量（如电流、电压等）的一个表达式，能够揭示其特征和变化规律。
可以使用多种建模方法，如贝叶斯网络、神经网络、支持向量机等。
3.2 频谱分析法频谱分析法是指通过采集电网中的电流信号，进行傅里叶变换，得到电流的频谱密度图，从中可以判断是否存在零序电流。
具体步骤如下：•采集电流信号。
•进行傅里叶变换，得到电流的频谱密度图。
•制频谱图，识别零序电流波形是否存在，并确定波的频率。
4.35kv电网单相接地故障是电力系统中常见的一种故障，如果不及时检测和排除，将会对电力系统的安全和稳定性造成影响。

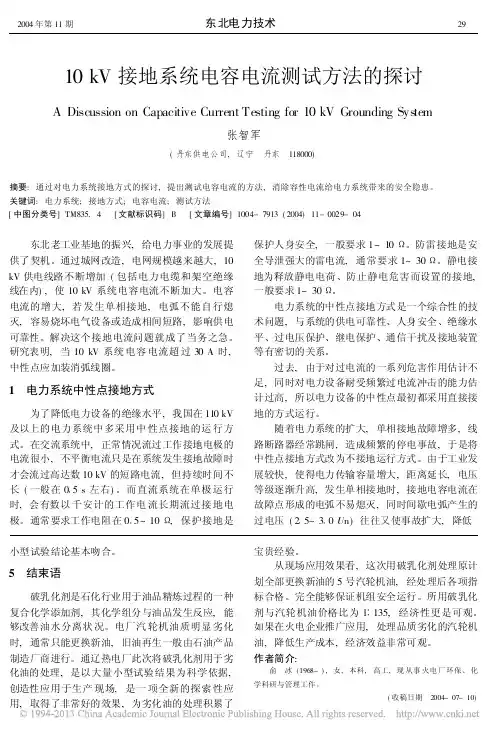

10kV接地系统电容电流测试方法的探讨A Discussion on Capacitive Current Testing for10kV Grounding System张智军(丹东供电公司,辽宁 丹东 118000)摘要:通过对电力系统接地方式的探讨,提出测试电容电流的方法,消除容性电流给电力系统带来的安全隐患。
关键词:电力系统;接地方式;电容电流;测试方法[中图分类号]TM835.4 [文献标识码]B [文章编号]1004-7913(2004)11-0029-04东北老工业基地的振兴,给电力事业的发展提供了契机。
通过城网改造,电网规模越来越大,10 kV供电线路不断增加(包括电力电缆和架空绝缘线在内),使10kV系统电容电流不断加大。
电容电流的增大,若发生单相接地,电弧不能自行熄灭,容易烧坏电气设备或造成相间短路,影响供电可靠性。
解决这个接地电流问题就成了当务之急。
研究表明,当10kV系统电容电流超过30A时,中性点应加装消弧线圈。
1 电力系统中性点接地方式为了降低电力设备的绝缘水平,我国在110kV 及以上的电力系统中多采用中性点接地的运行方式。
在交流系统中,正常情况流过工作接地电极的电流很小,不平衡电流只是在系统发生接地故障时才会流过高达数10kV的短路电流,但持续时间不长(一般在0 5s左右)。
而直流系统在单极运行时,会有数以千安计的工作电流长期流过接地电极。
通常要求工作电阻在0 5~10 ,保护接地是保护人身安全,一般要求1~10 。
防雷接地是安全导泄强大的雷电流,通常要求1~30 。
静电接地为释放静电电荷、防止静电危害而设置的接地,一般要求1~30 。
电力系统的中性点接地方式是一个综合性的技术问题,与系统的供电可靠性、人身安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等有密切的关系。
过去,由于对过电流的一系列危害作用估计不足,同时对电力设备耐受频繁过电流冲击的能力估计过高,所以电力设备的中性点最初都采用直接接地的方式运行。

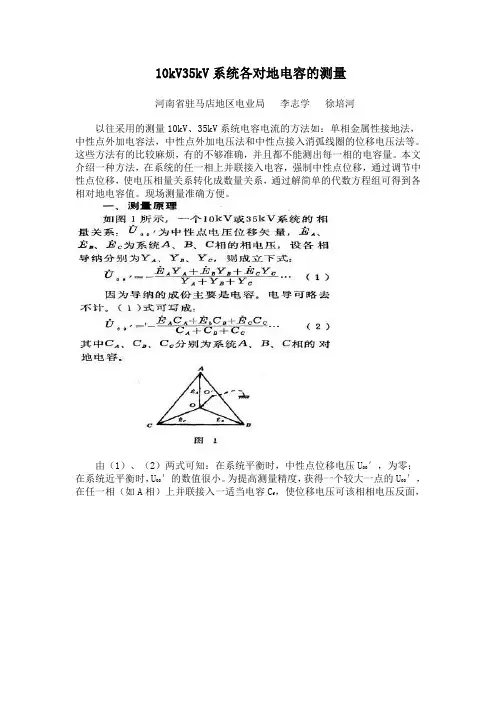

10kV35kV系统各对地电容的测量河南省驻马店地区电业局李志学徐培河以往采用的测量10kV、35kV系统电容电流的方法如：单相金属性接地法，中性点外加电容法，中性点外加电压法和中性点接入消弧线圈的位移电压法等。
这些方法有的比较麻烦，有的不够准确，并且都不能测出每一相的电容量。
本文介绍一种方法，在系统的任一相上并联接入电容，强制中性点位移，通过调节中性点位移，使电压相量关系转化成数量关系，通过解简单的代数方程组可得到各相对地电容值。
现场测量准确方便。
由（1）、（2）两式可知：在系统平衡时，中性点位移电压U00′，为零；在系统近平衡时，U00′的数值很小。
为提高测量精度，获得一个较大一点的U00′，在任一相（如A相）上并联接入一适当电容Cf，使位移电压可该相相电压反面，这样就可将向量关系转化成数量关系。
如图2所示，假设中性点电压位移点在OA 线上的点“ 1”处。
这时有：一般情况下，只需测取电容器所接入相的相电压E ′A （E ′B 或E ′C ）和线电压U e 已知电容C f ，，联立（7）、（8）、（9）求解，即可得到C A 、B B 、Cc 的值。
特殊地，若1．CA =Cc≠CB，这种情况实际系统中也较普遍。
此时可在B相上次分别接入电容C′f 、C″f，，取得两个B相位移后的电压E′B、E″B，则有二、测量方法根据上述分析，使用矩阵（l0）、（11）和式（1）如图3接线（2）选择若干相应电压等级的电容器，进行绝缘试验；（3）选用0．5级相应量程的电压表和电流表．（4）当已知线路长度时可根据一般经验公式估算出该运行方式下系统电容流，或按图3接线，利用一只电容器接到任一相上，把测得的数据代入（12）式出近似值；（5）取电容量之和为上述估算系统电容量的1/10～1/3的几只电容器作为测量用电容器。
此电容器不易过小，否则位移电压不明显，读数不准确，但也不能过大，电容器多不方便，电容量太大可能造成过电压。

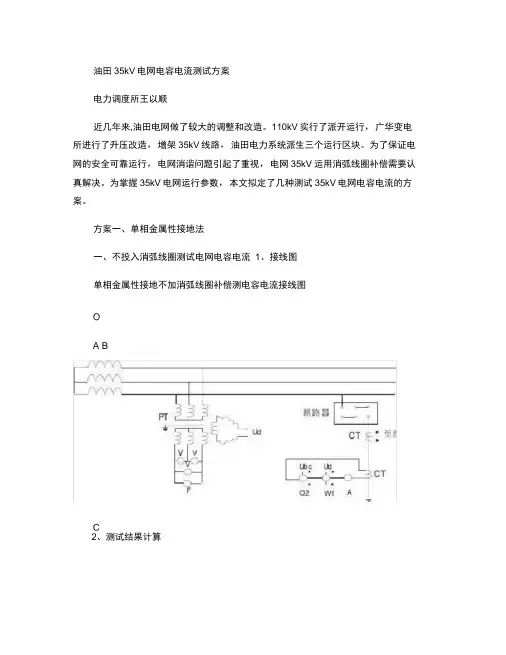

油田35kV电网电容电流测试方案电力调度所王以顺近几年来,油田电网做了较大的调整和改造。
110kV实行了派开运行，广华变电所进行了升压改造，增架35kV线路，油田电力系统派生三个运行区块。
为了保证电网的安全可靠运行，电网消谐问题引起了重视，电网35kV运用消弧线圈补偿需要认真解决。
为掌握35kV电网运行参数，本文拟定了几种测试35kV电网电容电流的方案。
方案一、单相金属性接地法一、不投入消弧线圈测试电网电容电流1、接线图单相金属性接地不加消弧线圈补偿测电容电流接线图2、测试结果计算lcp=P Ud Icp----接地电流的有功分量(A lcq=(lc 2-lcp 21/2 Icq----接地电流的无功分量(A d%=lcp -Icq 100% Ic ----系统总电容电流(AP -- 接地回路的有功损耗(W Ud ---- 二次中性点不称电压(V d% -- 系统阻力率若频率不是额定值,则需要将测得的lc 折算到额定电压和额定频率下的值。
lce=lc Ue —Jpx fe —ce----额定电压、额定频率下的接地电流fe——50HzUe ---- 额定电压(VUpx --- 三相电压平均值(V3、试前的准备工作1 消除35kV 线路的缺陷,防止测试时出现意外。
2 选择备用开关做测试回路的断路器,(初步考虑采用红34开关并对开关进行检查。
3对测试开关进行保护整定：t=0秒,ldz=(3~4lc。
4准备测试仪器、仪表、工具、绝缘板等必备用具。
4、考虑测试广华变电所35kV 电网接地电流,视运行方式情况,只需要调整运行方式,同上叙述方法进行测试,用代数差计算出广华变35kV 电网接地电流,即可得到测试结果。
二、投入消弧线圈测试电容电流中性点接入消弧线圈时,进行金属性接地,测试系统的电容电流。
1、接线图L单相金属性接地加消弧线圈补偿测电容电流接线图CW1、W3-----普通有功表Q2、Q4-----低功率因数功率表2、测试结果计算I / cp =P 1 - Ud x K -1-残余电流的有功分量（A I / cq=Q 2 - Ubc x K ---残 / cq 余电流的无功分量（A I L p=P 3 Utl X K 2 I L p---补偿电流的有功分量（A I L q=Q 4出be X K 2 I L q----补偿电流的无功分量（A lcp=l X-Icp p Icp----电容电流的有功分量（A lcq=l L q -I'cq Icq----电容电流的无功分量（A lc=（lcp 2+Icq 21/2 Ic---系统电容电流的有效值（Ad=I / cp t Icq X 1O0、P3I为W1、W3所测的残余补偿的有功功率（WQ2、Q4为W2、W4所测残余补偿的无功分量（乏d%----被测系统阻力率K1、K2——CT、PT变比倍率方案二、中心点外加电容法中心点外加电容测试系统电容电流，是在系统无补偿情况下运行的。

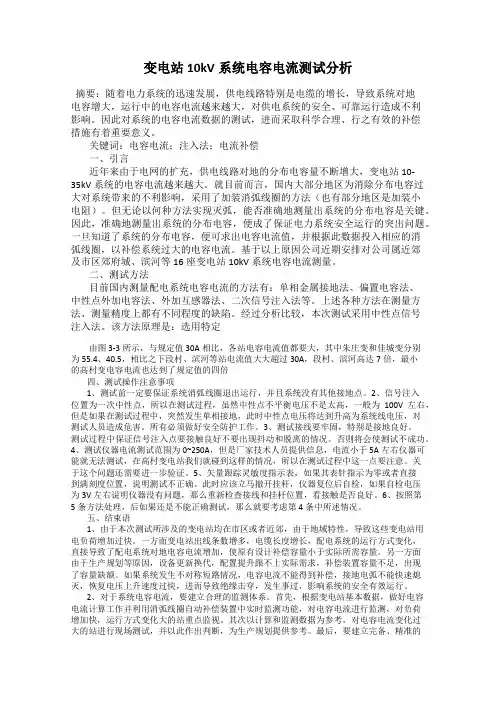

变电站10kV系统电容电流测试分析摘要：随着电力系统的迅速发展，供电线路特别是电缆的增长，导致系统对地电容增大，运行中的电容电流越来越大，对供电系统的安全、可靠运行造成不利影响。
因此对系统的电容电流数据的测试，进而采取科学合理、行之有效的补偿措施有着重要意义。
关键词：电容电流；注入法；电流补偿一、引言近年来由于电网的扩充，供电线路对地的分布电容量不断增大，变电站10-35kV系统的电容电流越来越大。
就目前而言，国内大部分地区为消除分布电容过大对系统带来的不利影响，采用了加装消弧线圈的方法（也有部分地区是加装小电阻）。
但无论以何种方法实现灭弧，能否准确地测量出系统的分布电容是关键。
因此，准确地测量出系统的分布电容，便成了保证电力系统安全运行的突出问题。
一旦知道了系统的分布电容，便可求出电容电流值，并根据此数据投入相应的消弧线圈，以补偿系统过大的电容电流。
基于以上原因公司近期安排对公司属近郊及市区郊府城、滨河等16座变电站10kV系统电容电流测量。
二、测试方法目前国内测量配电系统电容电流的方法有：单相金属接地法、偏置电容法、中性点外加电容法、外加互感器法、二次信号注入法等。
上述各种方法在测量方法、测量精度上都有不同程度的缺陷。
经过分析比较，本次测试采用中性点信号注入法。
该方法原理是：选用特定由图3-3所示，与规定值30A相比，各站电容电流值都要大，其中朱庄变和佳城变分别为55.4、40.5，相比之下段村、滨河等站电流值大大超过30A，段村、滨河高达7倍，最小的高村变电容电流也达到了规定值的四倍四、测试操作注意事项1、测试前一定要保证系统消弧线圈退出运行，并且系统没有其他接地点。
2、信号注入位置为一次中性点，所以在测试过程，虽然中性点不平衡电压不是太高，一般为100V左右，但是如果在测试过程中，突然发生单相接地，此时中性点电压将达到升高为系统线电压，对测试人员造成危害。
所有必须做好安全防护工作。
3、测试接线要牢固，特别是接地良好。

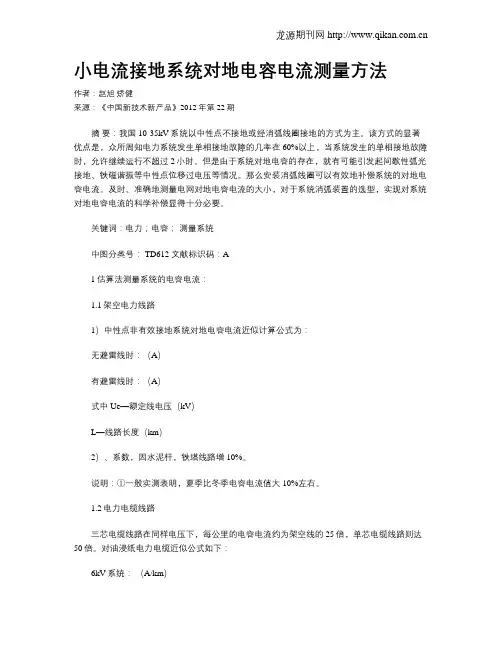

小电流接地系统对地电容电流测量方法作者：赵旭矫健来源：《中国新技术新产品》2012年第22期摘要：我国10-35kV系统以中性点不接地或经消弧线圈接地的方式为主。
该方式的显著优点是，众所周知电力系统发生单相接地故障的几率在60%以上，当系统发生的单相接地故障时，允许继续运行不超过2小时。
但是由于系统对地电容的存在，就有可能引发起间歇性弧光接地、铁磁谐振等中性点位移过电压等情况。
那么安装消弧线圈可以有效地补偿系统的对地电容电流。
及时、准确地测量电网对地电容电流的大小，对于系统消弧装置的选型，实现对系统对地电容电流的科学补偿显得十分必要。
关键词：电力；电容；测量系统中图分类号： TD612 文献标识码：A1估算法测量系统的电容电流：1.1架空电力线路1）中性点非有效接地系统对地电容电流近似计算公式为：无避雷线时：（A）有避雷线时：（A）式中Ue—额定线电压（kV）L—线路长度（km）2）、系数，因水泥杆，铁塔线路增10%。
说明：①一般实测表明，夏季比冬季电容电流值大10%左右。
1.2电力电缆线路三芯电缆线路在同样电压下，每公里的电容电流约为架空线的25倍，单芯电缆线路则达50倍。
对油浸纸电力电缆近似公式如下：6kV系统：（A/km）10kV系统：（A/km）其中：S—电缆截面积（mm2）Ue—额定线电压（kV）2中性点外加电容法中性点外加电容测量系统的容性电流，是在系统无补偿的情况下，在系统中性点，对地接入一个适当容量的电容器，测量前后中性点的不对称电压和位移电压，通过计算公式间接得到系统单相接地容性电流值，其测量原理图如下图所示。
根据系统电容电流的形成原因，我们采用在系统中性点处外加电容Cad，视中性点电压Uo为一个恒压源，则所加电容Cad和系统总电容Cx串联，测量Cad两端电压Un及中性点电压Uo（不加电容），不难得出计算公式：Un/（Uo-Un）=Cx/CadCx=CadUn/（Uo-Un）Ic=UωCx有时，还会遇到系统三相很对称，这时，中性点不对称电压和位移电压很低，无法准确测量和计算，需考虑在某一相上添加偏移电容。
10kV电网单相接地电容电流测量的研究随着系统电容电流的不断增大，越来越多的电網采用谐振接地的方式，谐振接地能有效补偿接地电容电流，如何准确地跟踪测量接地电容电流成为了关键。
本文首先分析了传统极值法的局限性，提出了采用改进极值法测量单相接地电容电流，并经过实际测量证明了该方法的有效性和准确性。
标签：接地电容电流；改进极值法；跟踪测量；谐振接地0 引言我国10 kV电网一般采用中性点不接地方式，但随着电力系统的不断发展，发生单相接地故障时电网对地电容电流不断增大，接地故障容易发生电缆绝缘击穿事故，引发相间短路等严重的事故[1]。
目前有效方法是加装消弧线圈补偿装置，利用消弧线圈来补偿电网对地的电容电流，由于有电感和电容的存在，因此形成了并联谐振和串联谐振，构成了谐振接地的基本原理[2]。
在实际应用中，由于电网运行方式的变化会引起电网对地电容电流值的改变，必须使消弧补偿装置对电网接地电容电流实现自动跟踪补偿，这就需要准确快速地测量出单相接地电容电流，基于这个目的，本文采用改进极值法跟踪测量接地电容电流，为消弧线圈补偿电容电流提供依据。
1 电容电流在线测量方法研究本文采用改进极值法跟踪测量接地电容电流。
极值法[3]：中性点的位移电压零序电压的幅值表示为：（1）由式（1）可知，当电网的阻尼率以及电网自然位移电压一定时，随的下降而增大，当=0，将达到极大值，此时，接地电流最小，处于最佳补偿状态[4]。
对（1）式求一阶导数可得：（2）该式说明随的变化呈单调递减的规律，当电感电流的数值远离电网对地电容电流的数值（即较大），和在接近全补偿状态附近（即较小），的变化对影响较小，这是极值法的不足。
根据极值法的不足，本文采用了改进的极值法。
以电缆作为供电线路的6～10kV电网，取不平衡度且则可求出当时，。
图1为时的曲线图。
由图可以看出当时曲线陡度明显减小，曲线的顶端较平缓，即在全补偿附近零序电压随脱谐度的变化较小，所以如果直接采用极值法误差较大，难以调节到最佳补偿点。

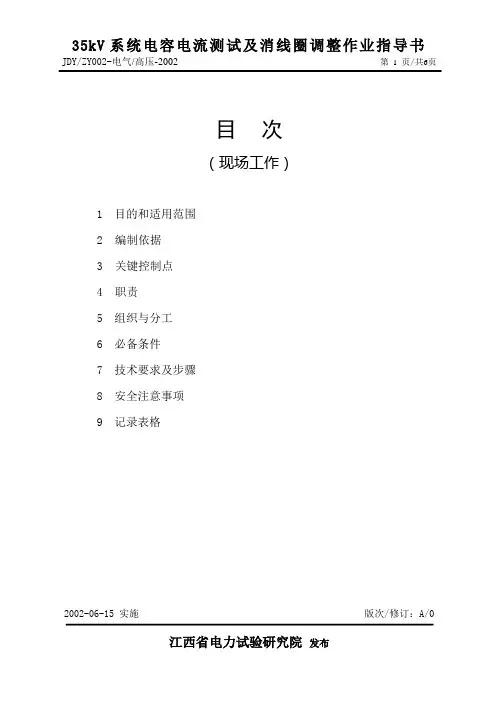

目次（现场工作）1 目的和适用范围2编制依据3关键控制点4职责5 组织与分工6 必备条件7 技术要求及步骤8 安全注意事项9 记录表格2002-06-15 实施版次/修订：A/01 目的和适用范围对于中性点不接地系统，当线路发生单相接地时，单相接地电流取决于另两相的电容电流。
如若电容电流较大，电弧不易熄灭，从而产生弧光接地过电压，其结果可能使健全相的绝缘损坏，单相接地故障易发展成相间短路故障，或直接由接地电弧引起相间短路，造成停电或设备损坏等事故。
因此当电容电流达到一定值时，应装设消弧线圈。
为了正确地选择消弧线圈及其档位，必须对电网的电容电流进行测试。
本作业指导书适用于35kV系统采用中性点外加电容法进行电容电流测试及消弧线圈调整。
2 编制依据2.1 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》3 关键控制点每次读表要迅速和正确4 职责江西省电力试验研究院负责试验方案的编写和实施，并提供试验报告。
5 组织与分工5.1 工作票及运行方式由委托方负责；5.2 操作过程中的安全由委托方负责，测试过程中的安全由江西省电力试验研究院电气所负责；5.3 江西省电力试验院电气所负责测试方案的编写、实施、测试结果的分析及向委托方提供测试报告。
6 必备条件6.1 测试时天气晴朗，被测系统中无单相接地故障；2002-06-15 实施版次/修订：A/06.2 测试过程中，被测系统中不能有操作；6.3 委托方应能在测试现场进行现场电网调度。
7 技术要求及步骤7.1 准备工作7.1.1 335kV测试用电容器若干只（电容量为系统对地电容的0.5～2 /倍）；7.1.2 高内阻电压表1只（600V 0.5级）；7.1.3 普通电压表（600V 0.5级）或万用表1只；7.1.4 测量用PT（20kV/200V）一只；7.1.5 单相刀闸2把；7.1.6 导线一卷或连接用线包一包；7.1.7 绝缘操作杆一根；7.1.8 保险丝一卷；7.1.9 绝缘垫大约3～5平方米；7.1.10 绝缘靴、绝缘手套各两双。

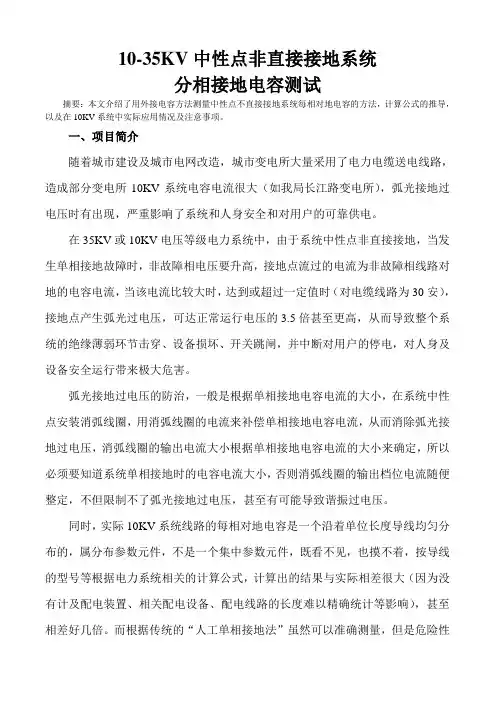

10-35KV中性点非直接接地系统分相接地电容测试摘要：本文介绍了用外接电容方法测量中性点不直接接地系统每相对地电容的方法，计算公式的推导，以及在10KV系统中实际应用情况及注意事项。
一、项目简介随着城市建设及城市电网改造，城市变电所大量采用了电力电缆送电线路，造成部分变电所10KV系统电容电流很大（如我局长江路变电所），弧光接地过电压时有出现，严重影响了系统和人身安全和对用户的可靠供电。
在35KV或10KV电压等级电力系统中，由于系统中性点非直接接地，当发生单相接地故障时，非故障相电压要升高，接地点流过的电流为非故障相线路对地的电容电流，当该电流比较大时，达到或超过一定值时（对电缆线路为30安），接地点产生弧光过电压，可达正常运行电压的3.5倍甚至更高，从而导致整个系统的绝缘薄弱环节击穿、设备损坏、开关跳闸，并中断对用户的停电，对人身及设备安全运行带来极大危害。
弧光接地过电压的防治，一般是根据单相接地电容电流的大小，在系统中性点安装消弧线圈，用消弧线圈的电流来补偿单相接地电容电流，从而消除弧光接地过电压，消弧线圈的输出电流大小根据单相接地电容电流的大小来确定，所以必须要知道系统单相接地时的电容电流大小，否则消弧线圈的输出档位电流随便整定，不但限制不了弧光接地过电压，甚至有可能导致谐振过电压。
同时，实际10KV系统线路的每相对地电容是一个沿着单位长度导线均匀分布的，属分布参数元件，不是一个集中参数元件，既看不见，也摸不着，按导线的型号等根据电力系统相关的计算公式，计算出的结果与实际相差很大（因为没有计及配电装置、相关配电设备、配电线路的长度难以精确统计等影响），甚至相差好几倍。
而根据传统的“人工单相接地法”虽然可以准确测量，但是危险性很大，容易产生弧光接地过电压，对设备及人身安全影响很大。
各种标准、规程也没有介绍其它的测试方法。
根据查阅大量的现场设备资料，以及电力系统计算，发现并用公式推导出 “偏置电容法”测量法，并经省主管技术部门查询，得到认可。
浅谈35千伏线路单相接地处理方法摘要：线路单相接地现象在日常的故障处理中十分常见，处理这类故障也是有法可循的。
本文站从调度员的角度出发，以万安站一条35千伏出线单相接地为例，总结了单相接地故障判断和快速处理方法，对于其他35千伏线路接地也有参考借鉴作用。
关键字：调度，35千伏线，单相接地配电线路是电力系统的主要组成部分，在同一电压等级的母线上又有多条输出或输入配电线路相连接，每一条配电线路又有很多分支，按辐射状架设，再与配电变压器连接，由配电变压器降成低压后供给广大的用户使用。
在这类配电线路中，常会发生相间短路、过电流（过负荷）和单相接地等故障现象。
其中，单相接地的发生最为频繁，占系统总故障率的70%以上，短路故障也多为单相接地后演变成多相接地而形成的。
单相接地是指配电线路上的A、B、C三相中，任意一相导线发生断线落地或接触树木、建筑物或电线杆、塔倒地与大地之剑形成导电回路以及大气雷电或其他原因形成过电压，致使配电设备的绝缘材料遭到破坏后，对地绝缘电阻明显过低等现象。
当小接地电流系统发生单相接地时，由于没有直接构成回路，接地电容电流比负载电流小得多，而且系统线电压仍然保持对称，不影响对用户的供电。
因此，规程规定允许带一个接地点继续运行不超过2小时。
但是由于非故障相对地电压的升高，对绝缘造成威胁。
因此，对已发生接地的线路，应尽快发现并处理。
一、35KV副母单相接地的判别当发生单相接地、谐振、缺相及压变高压熔丝熔断时，会有比较相似的现象发生，但是细细分析各自又有所不同。
当发生单相接地时，站内以及SCADA系统会有“35千伏母线接地”、“某号消弧线圈动作”等信号发出，继电保护不动作跳闸，动作于信号，接地故障相对地电压下降，其它两相电压升高，压变指示灯故障相暗，其它两相亮，若为金属性接地故障，故障相对地电压下降至零，其他二相相对地电压升高倍，线电压不变，压变3V0显示100V左右，消谐灯亮。
消弧线圈有电流，并且电流值应等于该消弧线圈的档位对应的补偿电流，有小电流选线装置的，其动作选线。
10kV配电网单相接地电容电流的工程计算法探讨陈立军(广东电网公司惠州供电局,广东惠州516300)摘要:10kV配电网中性点采用经小电阻接地方式或经消弧线圈接地方式,关键问题是10k V母线接地电容电流值的计算是否正确。
简要介绍了配电网中的小电流接地系统中的单相接地电容电流的组成,论述了电容电流工程计算法是判断新建工程项目是否装设小电阻或消弧系统的有效手段,分析了不同情况下单相接地电容电流的算法,通过对110k V变电站10kV母线电容电流进行现场测量并和计算值对比的实例,分析和验证了该工程计算方法具有很高的精度,可以大力推广应用。
关键词:配电网;小电阻接地;消弧线圈接地;单相接地;电容电流中图分类号:TM744文献标识码:B文章编号:1003-4897(2006)15-0083-030引言配电网中小电流接地系统中的单相接地电容电流由电力线路(电缆和架空线路)及电力设备(同步发电机、大容量同步电动机和变压器等)两部分的电容电流组成。
此外,旋转电机的过电压保护用的吸收电容、高压真空断路器中用于限制操作过电压的RC吸收装置的电容,其值也要计算在内。
架空线路的电容电流比同样长度下的电缆电容电流小得多,而电力设备的电容电流比电力线路小得更多,故通常只计算电缆和架空线路的电容电流。
如果电网中有同步发电机或大容量同步电动机时,也应计算其电容电流;或是按经验统计数据,估算因电力设备引起的电容电流值。
现将10kV及以下配电网单相接地电容电流的工程计算法介绍如下。
16~10kV电力线路电容电流6~10kV电缆线路每公里长度的单相接地电容电流按下列公式计算:6kV电缆I c6=U n(95+2.84S)/(2200+6S)10kV电缆I c10=U n(95+2.84S)/(2200+ 6S)式中:S为电缆芯线截面,mm2;U n为额定电压,kV。
为简化计算,6~10kV电缆线路每公里长度的电容电流值列于表1中。
K V电网单相接地电容电流公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-山西朔州山阴金海洋台东山煤业有限公司35kv变电站10KV母线单相接地电容电流测试报告中性点不接地系统的优点是单相接地电流较小，单相电流不形成短路回路，电力系统安全运行规章规定可继续运行1~2小时。
但是，长时间接地运行，极易形成俩相接地短路，弧光接地还会引起全系统过电压。
特别是矿井电网，因其大部分为电缆供电，若单相接地电流较大，加之井下环境恶劣，故障多，高压电缆经常发生单相漏电或单相接地故障，且过大的单相接地电流经常引起电缆放炮和击穿现象，影响正常生产，并给矿井和人身安全带来严重后果。
因此，正确测量、了解电网单相接地电流情况，对保证矿井安全运行极为重要。
1 单相接地电流及其分量的测量方法电网单相对地绝缘参数的常用测量方法有：附加电源测量法，交流伏安法，中性点位移电压法，谐振测量法。
其中第一种方法所测的是测量频率下的绝缘参数，只可间接地反映工频下的绝缘参数；而后三种方法是采用电网工作电源进行测量，反映了电网的实际绝缘参数。
中性点位移电压法也称间接测量法，是目前测量小电流接地系统单相接地电容电流的常用方法。
其一般作法是在电网一相与地之间接入一个附加电容，实测流过此电容的电流与中性点位移电压，通过计算来求得电网单相接地电容电流。
但由于电容的充电效应，在人为接地的瞬间，相当于在电网中产生了一个金属性接地故障，这显然不利于安全。
因此，有必要研究一种更加安全可靠地新方法，即单相经电阻接地的间接测量方法。
图1 中性点不接地电网绝缘参数测量模型图1为一中性点不接地电网的绝缘参数测量模型，C 、r 分别为各相对地电容和绝缘电阻。
考虑到实验的安全性，采用电网单相经电阻接地的方法，电网的任何一相（如A 相）经附加电阻R 和电流表A 接地。
接地电阻R 选用500—1000 Ω，接地电流可控制在几安培，并通过理论计算，求出电网单相直接接地时的电流。
采用外接电容法测量10千伏系统单相接地电容电流方法摘要：近几年，随着国家对农网建设投资力度的不断加大，每个县域的配网10KV系统的建设得到了持续有力的发展，使得县域10KV配网运行也越来可靠坚强。
但是，在配网网架变得越来越坚强的同时，10KV系统的容性电流也变得越来越大，若不及时掌握自身区域内10KV系统在正常运行方式下，电容电流的大小，为变电站是否需要安装消弧线圈提供准确依据，则为变电站发生接地点弧光过电压，发生设备烧毁事故埋下隐患。
因此，定期测量10KV配网容性电流，找出一种简单、可靠的容性电流测量方法，对提高配电网安全稳定运行有着十分重要的意义。
经过多方试验，采用外接电容测量10千伏系统单相接地电容电流方法十分可行。
关键词:电容、电流、测量、设备一、测试环境和人员要求：在计划对10KV配网系统进行容性电流测试时，应选择在天晴晴朗，微风或无风，湿度不大于80%情况下时进行，同时，测试人员要求：现场总指挥一名，工作负责人一名，测试人员一名，数据记录一人，接线配合人员2到3人。
二、所备测试设备：额定电压为11千伏，容量为3微发电容器2到3只；交流电流表一个，量程为5A，10A和20A，精度不大于0.5级；数字千伏表一个（可选），量程为20千伏或100千伏，精度不大于0.5级；数字万用表一个。
三、测试原理：采用外接电容法测量单相接地电容电流。
在任一相加上已知电容Cf，测量加偏置电容前后的电压即可计算出系统电容电流。
Ic=If? (A)式中：If=ω?Uφ′?Cf 即流过偏值电容的电流，单位A。
UΦ为加上偏值电容前的相电压，单位V；UΦ′为加上偏值电容后的相电压，单位V；Cf 为施加的偏置电容，单位为F（法拉），1微发（μF）=10-6法拉（F）。
外加电容采用2--4台电容量为3.2μF，容量为30kvar电容器并联。
相电压通过阻容分压器测量，If通过串联在电容器回路中的电流表测量。
在测量中为了减少误差，可以采用三相轮流加压的办法来测量系统电容电流。
10～35kV电网单相接地电容电流的新测试法程治盐城供电局（224002）
一、测试电容电流的必要性
10～35kV电网中性点一般采用不直接接地的方式。
若发生单相接地电
容电流过大时，故障点的电弧不易熄灭，可能产生间歇性弧光过电压而损坏设备。
故《过电压保护设计技术规程》规定，对35kV电网若接地电弧线圈，以抑制单相接地弧光过电压的产生。
接地电容电流是选择消弧线圈补偿电流的唯一依据。
现介绍一种分相接入电容法来测接地电容电流，供参考。
二、分相接入电容测试法原理
不接地系统中的每条线路，对地都存在着分布电容，并用集中电容c0代替，由于三相电路对称，对地电容基本相等，故三相线路可视为对称电路，2即
c=c=c=c；E=Eq=Ea,E=U现将外加电容c接入A相上，利用等值电ABC0ABcAφcf 源定理，可将其转化成由等值电势和等值内阻串联的简单电路。
为求c上f的电压，可将c作为负荷，将其余部分作为电源画出其等值电路图（见图1）。
f
1．先计算等效电源内阻抗Z。
将U、U、U短接，由于电压恒定，即相当于电源内阻抗为零，显然从ABC?c两端（H）看进去，其Z为： fO0
后的电压U’。
C断开后，三相电容组成一个对称的星形2．求断开ctHOf
负载，则电容器中性点O’和电源中性点O重合，故开路电压U’=E=U。
HOAφ由于开路电压和内阻均已求出，利用等值电源定理画出其等值电路（见图
2）。
3．计算系统电容电流
由于外加电容c接入后，流过此电容的电流即可测出，同时由于三相不对f 称，在P开口三角处即可测出中性点位移电压U’的大小。
从图2可看出，此TOO电路相当于c与3c和电源E串联电路，此时流过c的电流为： f0f
由于流过c、3c的电流同相，故U’与U’同相见图3： f0OOAO
由于知道了3c两端的电压，知道了流过c的电流：故 0f
的电容相差U/U’倍，由即系统单相金属接地电流与流过外加电容CfφOO 于U恒定，U’和I数值可测出，因此采用该法可方便地测出接地电容的
φOOcf
数值。
分别将c接入A、B、C三相上测量3次，即可求出每相对地电容电f 流的数值。
三、新测试法应用实例
我们已采用分相接入电容c的方法，实测了110kV阜宁变电亿35kV系f统单相接地电容电流。
实测数据如下：。
