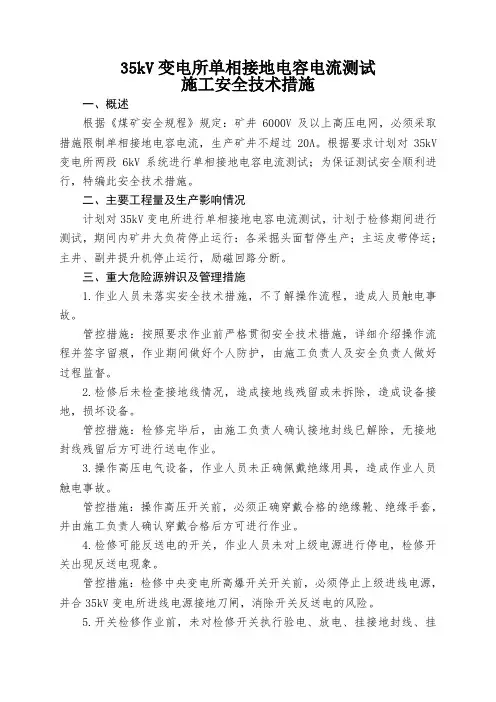

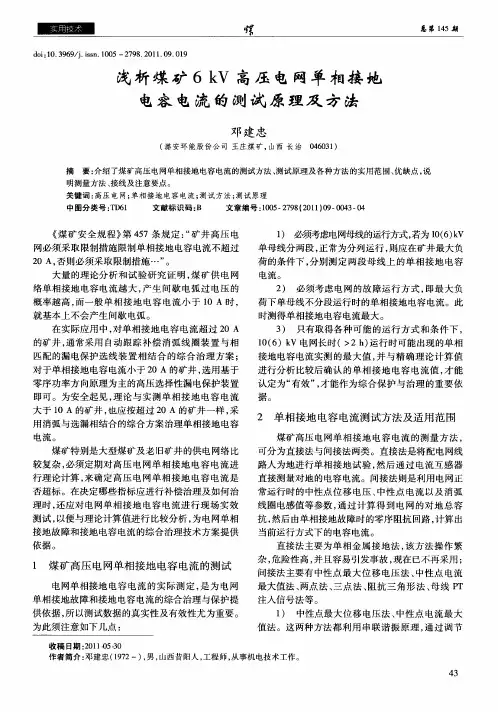

35kV变电所单相接地电容电流测试施工安全技术措施一、概述根据《煤矿安全规程》规定：矿井6000V及以上高压电网，必须采取措施限制单相接地电容电流，生产矿井不超过20A。

根据要求计划对35kV 变电所两段6kV系统进行单相接地电容电流测试；为保证测试安全顺利进行，特编此安全技术措施。

二、主要工程量及生产影响情况计划对35kV变电所进行单相接地电容电流测试，计划于检修期间进行测试，期间内矿井大负荷停止运行：各采掘头面暂停生产；主运皮带停运；主井、副井提升机停止运行，励磁回路分断。

三、重大危险源辨识及管理措施1.作业人员未落实安全技术措施，不了解操作流程，造成人员触电事故。

管控措施：按照要求作业前严格贯彻安全技术措施，详细介绍操作流程并签字留痕，作业期间做好个人防护，由施工负责人及安全负责人做好过程监督。

2.检修后未检查接地线情况，造成接地线残留或未拆除，造成设备接地，损坏设备。

管控措施：检修完毕后，由施工负责人确认接地封线已解除，无接地封线残留后方可进行送电作业。

3.操作高压电气设备，作业人员未正确佩戴绝缘用具，造成作业人员触电事故。

管控措施：操作高压开关前，必须正确穿戴合格的绝缘靴、绝缘手套，并由施工负责人确认穿戴合格后方可进行作业。

4.检修可能反送电的开关，作业人员未对上级电源进行停电，检修开关出现反送电现象。

管控措施：检修中央变电所高爆开关开关前，必须停止上级进线电源，并合35kV变电所进线电源接地刀闸，消除开关反送电的风险。

5.开关检修作业前，未对检修开关执行验电、放电、挂接地封线、挂牌制度。

管控措施：在停电检修电气设备之前，严格执行验电、放电、封线接地、挂牌制度，确保设备无电方可进行检修作业。

四、施工组织安排（一）施工时间施工时间以停电票申请批准时间为准。

（二）施工队伍：（三）施工负责人：（四）安全负责人：五、施工步骤（一）施工前准备1.认真组织参加施工的所有人员学习本安全技术措施，了解施工步骤及施工中应注意的安全事项。

施工用电的安全措施首先，在施工前的准备工作中要进行全面的用电设计和安全评估。

这包括要根据工程的实际需求，合理规划用电布线图，明确各个电源的位置和电源容量，确保电源充足并能满足施工需要。

同时要对施工现场进行合理划分，设立用电区域和非用电区域，以确保电源位置安全和施工过程的顺利进行。

此外，还要对各个电器设备进行检查，确保其正常运行，不存在漏电、短路等故障。

施工过程中的安全控制是非常重要的一环，必须严格遵守相关规定和操作规程。

首先，要明确电线电缆的敷设规范和安装要求，合理安排线缆的走向和布线方式，避免电线电缆受损或过度拉伸。

其次，要正确使用电气设备，不得随意改变其工作状态和参数，避免过载和短路。

在移动电气设备时，要先切断电源再进行操作，严禁带电移动。

同时，施工现场要保持整洁，避免电线暴露在外，防止人员误触触电。

施工现场还要设置明显的警示标识，迅速反映电源和线路的位置，以便及时发现和应对突发情况。

在施工结束后，还要对用电设备进行定期检查和维护。

要定期对电线电缆进行清洁和检查，确保其良好的绝缘性能。

如果发现电线电缆存在损坏、老化等情况，应及时更换。

同时，要对电气设备进行定期的维护和检修，查找故障并及时处理。

此外，还要对整个用电系统进行全面的巡检，确保各项安全措施的有效性。

除了以上提到的几个方面，还有一些其他细节的安全措施也需要注意，如安装漏电保护器、设置接地装置、避免过度长时间使用电气设备等等。

总之，施工用电的安全措施必须得到全面落实和执行，才能确保施工过程中的安全和顺利进行。

只有在严格遵守安全规范和操作规程的前提下，才能有效预防和控制施工用电的安全风险，降低电火灾等事故的发生概率。

最后，施工单位应加强对施工人员的安全教育和培训，提高其安全意识，确保每个人都能够正确使用电气设备并熟知应对突发情况的方法，以保证施工现场的安全。

单项接地电容电流的规定和限制措施一、规定要求：《煤矿安全规程》第453条规定：矿井6000V及以上高压电网，必须采取措施限制单相接地电容电流，生产矿井不超过20A，新建矿井不超过10A。

矿井高压电网中的变压器都采用中性点不接地的运行方式，此种运行方式当变电容量过大进将产生较大的单相接地电容电流。

单相接地电流过大可能引起电气火灾和电雷管超前引爆等故障。

从安全角度讲，国家规定额定安全电压最高值为42V，对煤矿井下规定额定安全电压为36V，取上限为42V，《规程》规定，接地网上任一保护接地点的接地电阻值不得超过2Ω。

而单相接地电流应限制在42V/2Ω=21A以下。

因此规程规定，对于大中型矿井，当高压电网的单相接地电容电流超过20A时，可采取变压器中性点经消弧电抗线圈接地或缩短供电网络距离等补偿措施。

二、矿井下的变压器中性点不能直接接地：因为对于中性点直接接地的连接方式，一旦发生系统中一相接地而出现除中性点外的另一个接地点，则会发生严重的短路。

此时接地故障相电流很大，容易损坏设备，危害人身安全。

对于矿井而言，大短路电流可能会产生电火花，易导致井下易爆气体爆炸。

因此井下变压器中性点不能直接接地。

而对于中性点不接地的系统，即使发生单相接地，也不会造成短路，系统仍然可以继续运行，保证可靠性。

但此时非接地相电压将升高至线电压，所以此类系统对于绝缘的要求较高。

由于高压绝缘较困难，所以通常高压输电网采用中性点直接接地，而中压系统主要是采用中性点不接地。

三、单相接地电容电流的危害1、人体触电：在绝缘电阻和分布电容一定时，电网电压越高，人体触电时的危险性就越大。

当电网电压一定时，供电线路越长而对地分布电容越大，人体触电时危险性就越大。

2、接地电压升高：供电系统中任一相绝缘损坏接地时，该相对地电压等于零，其他非故障两相对地电压升高达电网线电压（即为正常工作的√3倍，即线电压），易使绝缘薄弱处击穿造成两相接地、相间短路。

非故障两相对地电容电流也随之增大为正常时的√3倍，接地点的接地电流是非故障两相对地电容电流的矢量和，即为正常时对地电容电流的3倍。

10KV的电网中性点不接地单相接地时的电容电流下面是一些摘录资料:在GB50070-94《矿山电力设计规范》第2。

0。

10条中规定，“矿井6-10KV电网，当单相接地电容电流小于等于10A时，宜采用电源中性点不接地方式；大于10A时，必须采取限制措施”。

这条规定是依据国内外有关科研成果和国内外现行规程、标准以及人身触电安全要求等三方面作出的。

现分述如下：1、试验研究和运行经验数据①《电缆网络单相接地电弧电流不自熄下限试验研究》技术鉴定书指出，“电弧引弧试验的数据近200个。

这些数据客观地、真实地描述了在给定工况条件下，电缆接地电弧电流的熄灭情况”。

部级鉴定委员会同意由西北电力中试所和北京煤炭设计研究院完成的试验研究报告，并肯定该报告可供修改规程、规范时参考。

该报告的结论是，电弧接地不自熄电流下限值：全塑电缆25A；油浸纸绝缘电缆15A；交联电缆10A。

以安全计应取其中最小值10A。

②华中、湖北电力试验研究所1992年试验研究的成果表明，3-10KV架空配电线路，当电容电流在16A及以上时，不能自熄电弧；当电容电流小于10A，几乎全能自熄。

③湖北省6-10KV配电网运行经验与上述试验研究结果一致。

④开滦矿务局赵各庄煤矿从60年代以来，单相接地电容电流达18A左右，井下高压电缆发生着火事故次数显著增多。

⑤原中国统配煤矿总公司6KV电网安全调研组于1988年对引起矿井电缆“放炮”事故做了统计分析。

结论是，电容电流在20A左右的矿井电缆“放炮”事故仍很严重。

⑥（GB50070-94）《矿山电力设计规范》专题组编写的《关于矿井高压电网单相接地电流限值问题的分析讨论》报告中指出，某矿实测6KV电网电容电流为16A，曾发生多重接地故障。

⑦中国矿业大学《矿井6KV电网单相接地电流及限制方案的制定》一文指出，实验研究和仿真计算结果表明，当单相接地电弧电流小于10A时，电弧可自熄。

⑧前苏联《煤矿供电效率的提高》专著中指出，当接地电容电流大于10A时，中性点应采用消弧线圈补偿方式。

单相接地故障电容电流在电力系统中，电容是一种常见的电器元件，其具有存储电能的能力。

当电容器发生故障时，可能会产生单相接地故障电流。

本文将探讨单相接地故障电容电流的产生原理、特点以及对电力系统的影响。

一、单相接地故障电容电流的产生原理电容器由两个导体板和介质组成，当电容器的绝缘介质发生击穿或损坏时，就会导致电容器内部的导体板发生短路。

在电力系统中，如果一个相位的电容器发生故障，即其中一个导体板与地接触，就会产生单相接地故障电容电流。

二、单相接地故障电容电流的特点1. 高频特性：电容器的故障通常会引起电流频率的变化。

由于电容器内部的电荷变化速度非常快，所以产生的电容电流通常是高频电流。

2. 波形特点：单相接地故障电容电流的波形通常是尖峰状或类似脉冲的形状。

这是由于故障导致电容器内部的电荷突然释放，产生了一个瞬时的电流脉冲。

3. 持续时间短：由于电容器内部的电荷释放速度非常快，所以单相接地故障电容电流的持续时间通常非常短暂，一般只有几个毫秒。

三、单相接地故障电容电流对电力系统的影响1. 电压暂降：由于单相接地故障电容电流的产生，电流会通过故障点到达地面，导致故障线路的电压暂时下降。

这可能会对电力系统的稳定性和设备的正常运行产生一定影响。

2. 故障电流大小：故障电容电流的大小取决于电容器的额定容量以及故障点与地之间的电阻大小。

通常情况下，故障电容电流较小，不会对电力系统产生严重的影响。

3. 故障检测和定位：通过检测故障电容电流的存在和特征，可以用于故障的检测和定位。

这有助于快速排除故障，减少停电时间，并提高电力系统的可靠性和稳定性。

四、如何减小单相接地故障电容电流的影响1. 定期检测和维护电容器，确保其正常运行。

通过定期检查电容器的绝缘状况和接地情况，可以及时发现潜在的故障，并采取相应的措施修复或更换电容器。

2. 加强故障检测和定位技术。

利用先进的故障检测设备和方法，可以更准确地检测和定位故障点，提高故障处理的效率和准确性。

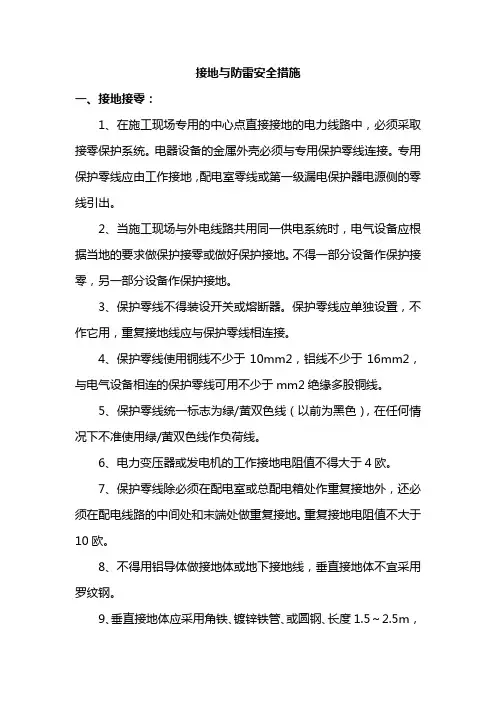

接地与防雷安全措施一、接地接零：1、在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。

电器设备的金属外壳必须与专用保护零线连接。

专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。

2、当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求做保护接零或做好保护接地。

不得一部分设备作保护接零，另一部分设备作保护接地。

3、保护零线不得装设开关或熔断器。

保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。

4、保护零线使用铜线不少于10mm2，铝线不少于16mm2，与电气设备相连的保护零线可用不少于mm2绝缘多股铜线。

5、保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。

6、电力变压器或发电机的工作接地电阻值不得大于4欧。

7、保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。

重复接地电阻值不大于10欧。

8、不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。

9、垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.5～2.5m，露出地面10～15cm，接地线与垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法。

10、施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。

二、施工安全措施1、施工前，对邻近施工范围内原有构筑物、地下管线等进行检查，对有影响的工程，应采取有效加固防护措施或隔振措施，施工时加强观测，以确保施工安全。

2、施工前先全面检查机械各个部分及润滑情况，钢丝绳是否安好，发现有问题及时解决，检查后要进行试运转，严禁带病作业。

桩机设备应由专人操作，以保证机械正常使用，机械操作人员必须持证上岗。

3、桩机机架安设铺垫平稳、牢固，防止钻具突然下落，造成人员伤亡和设备损坏。

4、现场操作人员要戴安全帽，高空作业佩安全带，高空检修桩机，不得向下乱丢物件。

施工中防止触电伤害的基本安全要求范文在施工现场，防止触电伤害是一项非常重要的安全工作。

以下是施工中防止触电伤害的基本安全要求：1. 电气设备的安全性检查与维护：在施工前，必须仔细检查所有电气设备，确保其完好无损。

如有损坏或故障，应立即修复或更换。

同时，定期进行设备的维护保养工作，以确保设备运行的安全性。

2. 施工场所的电气设备绝缘：所有电气设备与设施都应具有良好的绝缘性能，以防止电流外漏和触电风险。

在施工现场上，需严格按照规定使用绝缘工具和设备，并确保绝缘材料的完整性。

3. 施工现场的电路布线与管理：电路布线应合理规划，避免电源线与其他设备和材料发生交叉，以降低电源线被损坏的风险。

在施工过程中，严禁随意更改或移动电路设施，避免发生电线交叉、绝缘破损等情况。

4. 使用合格的电工工具和设备：在施工现场上，只能使用经过合格检测的电工工具和设备。

这些工具和设备必须符合国家相关标准，并定期进行检验和维修，以确保其安全可靠。

5. 施工人员的培训与操作：施工人员必须具备相关电气安全知识和技能，并经过专门的培训。

在施工现场操作电气设备时，必须遵循操作规程，正确使用绝缘手套、绝缘鞋等个人防护装备。

6. 安全警示标志的设置：在施工现场上，应设置明显的安全警示标志和标识，以提醒施工人员注意电气设备和电线的位置，避免触电事故的发生。

7. 施工现场的地面处理与防护：施工现场的地面应保持干燥、清洁，并及时清除积水等隐患。

必要时，可使用绝缘垫或防护网覆盖地面，以减少电气事故的风险。

8. 紧急救援措施和应急预案：在施工现场上，应制定完备的紧急救援措施和应急预案。

所有施工人员必须清楚掌握紧急救援程序，能够迅速有效地应对电气事故，并保护好自己和周围人员的安全。

以上是施工中防止触电伤害的基本安全要求。

通过严格遵守这些要求，可以有效减少电气事故的发生，保障施工人员的生命财产安全。

矿井高压电网单相接地电容电流的来历。

20A一、单相接地电容电流不超过从安全角度讲，国家规定额定安全电压最高值为42V，对煤矿井下规定额定安全电压为36V，取上限为40V。

由于井下保护接地网上任一保护接地点的接地电阻不得超过2欧姆，因此，井下高压电网的接地电流为20A。

这就是《煤矿安全规程》关于“矿井高压电网单相接地电容电流不得超过20A”规定的原因。

二、单相接地电容电流的危害1、人体触电在绝缘电阻和分布电容一定时，电网电压越高，人体触电时的危险性就越大。

当电网电压一定时，供电线路越长而对地分布电容越大，人体触电时危险性就越大。

2、接地电压升高供电系统中任一相绝缘损坏接地时，该相对地电压等于零，其他非故障两相对地电压升高达电网线电压(即为正常工作的√3倍)，易使绝缘薄弱处击穿造成两相接地、相间短路。

非故障两相对地电容电流也随之增大为正常时的√3倍，接地点的接地电流是非故障两相对地电容电流的矢量和，即为正常时对地电容电流的3倍。

3、接地电弧过电压4、电雷管先期爆炸爆破安全规程中规定，爆破作业场地杂散电流不得大于30 mA。

电容电单相接地或绝缘损坏漏电时，在潮湿环境和有金属导体环境，流流人大地形成杂散电流。

杂散电流大量流人工作面，可能造成电雷管先期爆炸，其危害程度与接地电容电流的大小有关，电容电流越大杂散电流越大，引爆电雷管的可能性就越大。

5、引燃瓦斯爆炸．．煤矿瓦斯爆炸事故是井下重大灾害之一。

一旦发生瓦斯爆炸，不但造成重大伤亡事故，而且造成巨大损失，给安全生产造成巨大威胁。

不同浓度的瓦斯引燃温度不同，高温度也可以引燃低浓度瓦斯。

6、引燃煤尘爆炸在井下开采和运输过程中产生大量的尘粒，这些尘粒能长期悬浮在空气中，沉降很慢。

在尘粒小于lO脚以下时，不仅对人体肺部危害极大，而且还具有爆炸性。

当煤尘受热燃烧时，迅速形成大量的可燃性气体，气体在高温下燃烧爆炸，破坏性很大。

当煤尘存在空气中时，与空气接触面积加大，吸附氧分子的能力加强，从而加快氧化过程，在温度达到700℃。

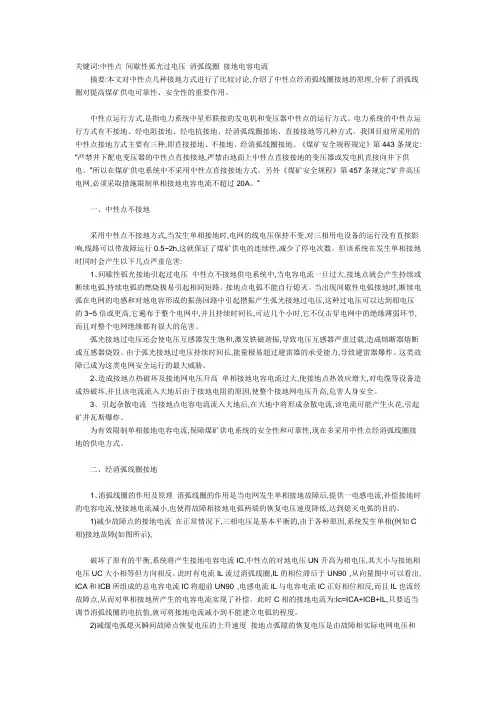

关键词:中性点间歇性弧光过电压消弧线圈接地电容电流摘要:本文对中性点几种接地方式进行了比较讨论,介绍了中性点经消弧线圈接地的原理,分析了消弧线圈对提高煤矿供电可靠性、安全性的重要作用。

中性点运行方式,是指电力系统中星形联接的发电机和变压器中性点的运行方式。

电力系统的中性点运行方式有不接地、经电阻接地、经电抗接地、经消弧线圈接地、直接接地等几种方式。

我国目前所采用的中性点接地方式主要有三种,即直接接地、不接地、经消弧线圈接地。

《煤矿安全规程规定》第443条规定:“严禁井下配电变压器的中性点直接接地,严禁由地面上中性点直接接地的变压器或发电机直接向井下供电。

”所以在煤矿供电系统中不采用中性点直接接地方式。

另外《煤矿安全规程》第457条规定:“矿井高压电网,必须采取措施限制单相接地电容电流不超过20A。

”一、中性点不接地采用中性点不接地方式,当发生单相接地时,电网的线电压保持不变,对三相用电设备的运行没有直接影响,线路可以带故障运行0.5~2h,这就保证了煤矿供电的连续性,减少了停电次数。

但该系统在发生单相接地时同时会产生以下几点严重危害:1、间歇性弧光接地引起过电压中性点不接地供电系统中,当电容电流一旦过大,接地点就会产生持续或断续电弧,持续电弧的燃烧极易引起相间短路。

接地点电弧不能自行熄灭。

当出现间歇性电弧接地时,断续电弧在电网的电感和对地电容形成的振荡回路中引起揩振产生弧光接地过电压,这种过电压可以达到相电压的3~5倍或更高,它遍布于整个电网中,并且持续时间长,可达几个小时,它不仅击穿电网中的绝缘薄弱环节,而且对整个电网绝缘都有很大的危害。

弧光接地过电压还会使电压互感器发生饱和,激发铁磁谐振,导致电压互感器严重过载,造成熔断器熔断或互感器烧毁。

由于弧光接地过电压持续时间长,能量极易超过避雷器的承受能力,导致避雷器爆炸。

这类故障已成为这类电网安全运行的最大威胁。

2、造成接地点热破坏及接地网电压升高单相接地电容电流过大,使接地点热效应增大,对电缆等设备造成热破坏,并且该电流流入大地后由于接地电阻的原因,使整个接地网电压升高,危害人身安全。

施工用电接地与防雷措施1、在施工现场专用变压器的供电的TN-S接零保护系统中。

所有电气设备的金属外壳与保护零线相接。

专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。

施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。

包括以下五个部分：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。

（2）电气设备传动装置的金属框架。

（3）配电屏与金属屏的金属框架。

（4）内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。

（5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。

2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。

不得一部分设各做保护接零，另一部分设各做保护接地。

采用TN系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部的TN-S接零保护系统。

3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。

4、在TN接零保护系统中，PE零线应单独敷设。

重复接地线必须与PE线相连接，严禁与N线相连接。

5、施工现场的临时用电电力系统严禁利用大地做相线或零线。

6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

7、电气设备不带电的外露可导电部分应作保护接零。

具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。

8、每隔15米设置一个接地，接地电阻不得大于4Ω。

9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。

10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。

11、不得采用铝导体做接地体或地下接地线。

垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。

接地可利用自然接地体，但应保证其电气连接和热稳定。

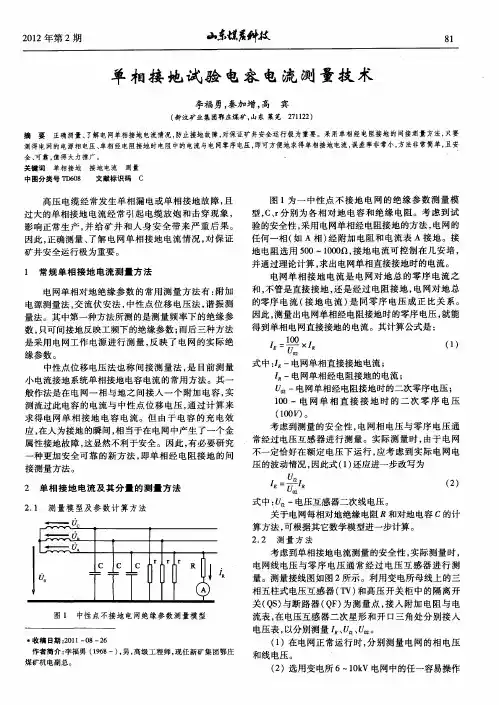

. .. ..XZZNDQAQ-2014-019某某煤矿集团西风井35kV变电所6kV电网单相接地电容电流测试报告智能电气安全研究所二〇一四年四月编写：审核：审批：1. 测量方案1.1. 测量原理电网对地电容电流常用的测量方法有：单相直接接地测量法、单相经电阻接地测量法、附加电容测量法和注入法等。

其中单相直接接地测量法属于直接测量方法，其它属于间接测量方法。

本次测试采用单相经电阻接地测量法，该方法有简单、易实施、测试过程安全、测量精度高、测试时间短、对电网冲击小等优点，并且适用于中性点非有效接地系统各种中性点接地形式，具体原理如下。

R图1-1 中性点不接地电网绝缘参数测量模型上图为中性点不接地电网的绝缘参数测量模型，C 、r 分别为各相对地电容和绝缘电阻。

考虑到试验的安全性，采用电网单相经电阻接地的方法，电网的一相经接地电阻和电流表接地。

接地电阻R 根据电网类型一般在500~1000Ω围选取，接地电流控制在几安培围，测量必要的参数，即可求出电网单相直接接地时的接地电流。

电网单相接地电流是电网对地总的零序电流之和，理论推导可知，不管是直接接地，还是经过电阻接地，电网对地总的零序电流（接地电流）是同零序电压成正比关系。

因此，测量出电网单相经电阻接地时的零序电压，就能得到单相电网直接接地的电流。

其计算公式是：202l E R U I I U（1-1） 式中：I E 为电网单相直接接地电流U l2为电压互感器二次线电压U 02为电网单相经电阻接地时的二次零序电压 I R 为电网单相经电阻接地的电流因此，只要测得电网的二次线电压、零序电压、单相经电阻接地时电阻流过的接地电流，即可求得单相接地电流。

1.2测量方法考虑到单相接地电流测量的安全性，实际测量时，电网线电压与零序电压通常经过电压互感器进行测量。

测量接线图如图1-2所示。

利用变电所母线上的三相五柱式电压互感器（TV ）和高压开关柜中的隔离开关（QS ）与断路器（QF ）为测量点，接入附加电阻与电流表，在电压互感器二次星形和开口三角处分别接入电压表，以分别测量I R 、U 02、U l2，按照式（1-1）计算出电网的单相接地电流值。

措施名称: 单相接地电容电流试验施工安全措施安全技术措施编制单位: 持用单位: 编制日期:主持人:审批记录措施名称：单相接地电容电流试验施工安全措施单相接地电容电流试验施工安全措施、概述根据《煤矿安全规程》第453条规定：矿井6000V 及以上高压电网，必 须采取措施限制单相接地电容电流，生产矿井不超过20A,新建矿井不超过10A 。

位确保我矿供电系统符合本要求，计划对35K 变电所进行单相接地 电容电流试验。

二、施工组织施工负责人: 安全责任人:、施工前准备1、认真组织参加施工的所有人员学习本安全技术措施，了解施工步骤 及施工中应注意的安全事项;2、准备好个人工具及劳保用品，验电笔，绝缘手套，绝缘靴;3、在6KV 两段母线上各准备一台备用开关柜;4、确认母联柜处于断开位置，6KV 两段母线处于分列运行状态。

四、施工步骤1、施工负责人与各重要车间、变电所和各局扇司机联系好，确保人员 已全部到位，汇报矿安全生产信息中心，申请开始进行试验;为保证试验安全高效进行，特编此安全技术措施。

施工时间: 2017 年施工地点: 35KV 变电所2、对6KVI回路进行测试，选用柜号为6137柜。

将断路器摇至实验位置，经放电、验电完毕后，将实验设备接到开关柜负荷侧A相。

3、将6137柜断路器摇至工作位置，按照试验人员要求，将断路器合闸，试验进行5S左右，断开断路器。

4、实验完毕后，将6137柜断路器摇至实验位置，放电、验电，拆除连接线，确认无误后，将开关柜恢复至实验前状态。

5、对6KVn回路进行测试，选用柜号为6236柜。

将断路器摇至实验位A相。

置，经放电、验电完毕后，将实验设备接到开关柜负荷侧6、将6236柜断路器摇至工作位置，按照试验人员要求，将断路器合闸，试验进行5S左右，断开断路器。

7、实验完毕后，将6236柜断路器摇至实验位置，放电、验电，拆除连接线，确认无误后，将开关柜恢复至实验前状态。

五、安全注意事项1、施工前向施工人员详细贯彻本措施。

单相接地电容电流
单相接地电容电流是指电力系统中出现的一种电流，它与系统接地电容有关。

这种电流会引起电力设备损坏，甚至会导致人身安全事故的发生。

因此，我们需要了解单相接地电容电流及其防护措施。

在电力系统中，接地电容是指电力设备与大地之间的绝缘物质。

在正常情况下，接地电容的电场是均匀的，接地电流很小，并且不危险。

但在某些情况下，比如设备被雷击等不正常情况下，接地电容的电场就会变得不均匀，从而导致接地电流增大。

单相接地电容电流的产生，往往是由于接地电容与其他受到外部干扰的因素共同作用的结果。

例如，在接地电容电压升高时，会产生较大的谐波电流，这些电流会引起设备的损坏。

因此，我们需要寻找方法来减小这种电流的危害。

一种解决单相接地电容电流的方法是通过对系统接地方式的改变。

我们可以采用多点接地系统，这样可以减小单一点的接地电容。

还可以采用天线接地、沟槽接地等方式来降低接地电容的大小。

此外，我们还可以使用接地电阻器、接地反推电抗器等装置来减小单相接地电容电流，从而降低设备的损坏风险。

这些装置能够使得接地电压在一定的范围内波动，从而引起的单相接地电容电流得以减小。

总之，单相接地电容电流是电力系统中的一种特殊电流，它的产生对电力设备和人身安全会造成很大的威胁。

减小单相接地电容电流的方法有很多种，可以采用多点接地、天线接地、接地电阻器等装置。

我们在电力系统的建设和运行中，应时刻注意单相接地电容电流的问题，制定相应的防护措施，保障电力系统的安全运行。

单相接地电容电流一、引言单相接地电容电流是电力系统中的一种特殊电流形式，它是由于系统中出现接地故障而产生的。

接地故障是指电力系统中的相线与地之间发生短路或接触，导致电流通过地面流回电源，形成回路。

接地电容电流的产生与电力系统的接地方式、接地电阻等因素有关。

二、接地方式及接地电容电流的产生原理2.1 接地方式电力系统的接地方式主要有直接接地、间接接地和无接地三种形式。

直接接地是指将电力系统中的相线直接接地，通常采用接地刀闸或接地开关实现；间接接地是指通过接地电阻将系统接地，通常采用接地变压器或接地电抗器实现；无接地是指电力系统不与地直接接触，通常用于特殊场合。

2.2 接地电容电流的产生原理接地电容电流的产生是由于电力系统中的电容器与地之间的电容所引起的。

当电容器与地之间发生接地故障时，电流通过电容器与地之间的电容流回电源，形成回路。

接地电容电流的大小与电容值、故障电压、频率等因素有关。

三、接地电容电流的特点接地电容电流具有以下特点：3.1 交流电流接地电容电流属于交流电流，其频率与电力系统的频率一致，通常为50Hz或60Hz。

交流电流的特点是周期性变化，具有正负交替的特性。

3.2 电流幅值较小接地电容电流的幅值通常较小，一般在几十安培以下。

由于电容的特性，接地电容电流的幅值受到电容值及故障电压的影响。

3.3 波形不对称接地电容电流的波形通常不对称，正、负半周期的波形形状不同。

这是由于电容的特性决定的，电容在充电和放电过程中的特性不同。

3.4 含有谐波成分接地电容电流中通常含有谐波成分，这是由于电力系统中存在非线性负载和谐波源所引起的。

谐波成分对电力系统的稳定运行具有一定的影响。

四、接地电容电流的影响及防护措施4.1 影响接地电容电流对电力系统的影响主要表现在以下几个方面：1.电压失真：接地电容电流中的谐波成分会引起电力系统中的电压失真，影响电力设备的正常运行。

2.电流过载：接地电容电流的存在会导致系统中的电流增大，可能引起设备过载，甚至烧毁设备。

一、预案背景单相线路接地故障是电力系统中常见的故障之一，具有发生概率高、影响范围广、处理难度大等特点。

为保障电力系统的安全稳定运行，提高供电可靠性，确保人民群众生命财产安全，特制定本预案。

二、预案目标1. 确保单相线路接地故障得到及时、有效的处理，降低故障对电力系统的影响。

2. 提高故障处理效率，缩短故障处理时间，减少停电损失。

3. 加强对单相线路接地故障的分析、总结，提高故障预防和处理能力。

三、组织机构与职责1. 成立单相线路接地故障处置领导小组，负责组织、协调、指挥故障处置工作。

2. 线路运行部门负责单相线路接地故障的发现、报告、现场处置和恢复供电工作。

3. 电力调度部门负责故障信息的收集、分析和处理，确保电力系统安全稳定运行。

4. 电力维护部门负责故障设备的检查、维修和更换工作。

5. 通信部门负责故障信息的传递和发布。

四、处置流程1. 故障发现与报告（1）线路运行人员发现单相线路接地故障时，应立即向故障处置领导小组报告。

（2）故障处置领导小组接到报告后，应立即启动应急预案，组织相关人员开展故障处置工作。

2. 故障确认与定位（1）线路运行人员根据故障现象，结合设备运行参数，初步判断故障原因和故障点。

（2）电力调度部门根据故障现象和线路运行参数，进一步确认故障原因和故障点。

3. 故障隔离与处理（1）根据故障原因和故障点，采取相应措施隔离故障，确保电力系统安全稳定运行。

（2）电力维护部门对故障设备进行检查、维修和更换，恢复正常运行。

4. 恢复供电（1）故障设备维修完成后，线路运行人员应立即恢复供电。

（2）电力调度部门对恢复供电后的线路进行监控，确保电力系统安全稳定运行。

5. 故障分析总结（1）故障处理结束后，故障处置领导小组组织相关人员对故障原因、处理过程进行分析总结。

（2）针对故障原因，提出改进措施，完善应急预案，提高故障预防和处理能力。

五、应急响应措施1. 加强设备巡检，及时发现并消除故障隐患。

关键词:中性点间歇性弧光过电压消弧线圈接地电容电流摘要:本文对中性点几种接地方式进行了比较讨论,介绍了中性点经消弧线圈接地的原理，分析了消弧线圈对提高煤矿供电可靠性、安全性的重要作用.中性点运行方式，是指电力系统中星形联接的发电机和变压器中性点的运行方式。

电力系统的中性点运行方式有不接地、经电阻接地、经电抗接地、经消弧线圈接地、直接接地等几种方式。

我国目前所采用的中性点接地方式主要有三种，即直接接地、不接地、经消弧线圈接地。

《煤矿安全规程规定》第443条规定:“严禁井下配电变压器的中性点直接接地，严禁由地面上中性点直接接地的变压器或发电机直接向井下供电。

”所以在煤矿供电系统中不采用中性点直接接地方式。

另外《煤矿安全规程》第457条规定:“矿井高压电网,必须采取措施限制单相接地电容电流不超过20A.”一、中性点不接地采用中性点不接地方式，当发生单相接地时,电网的线电压保持不变,对三相用电设备的运行没有直接影响,线路可以带故障运行0.5~2h,这就保证了煤矿供电的连续性,减少了停电次数。

但该系统在发生单相接地时同时会产生以下几点严重危害:1、间歇性弧光接地引起过电压中性点不接地供电系统中，当电容电流一旦过大,接地点就会产生持续或断续电弧,持续电弧的燃烧极易引起相间短路。

接地点电弧不能自行熄灭。

当出现间歇性电弧接地时，断续电弧在电网的电感和对地电容形成的振荡回路中引起揩振产生弧光接地过电压,这种过电压可以达到相电压的3～5倍或更高，它遍布于整个电网中，并且持续时间长,可达几个小时，它不仅击穿电网中的绝缘薄弱环节,而且对整个电网绝缘都有很大的危害。

弧光接地过电压还会使电压互感器发生饱和,激发铁磁谐振,导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。

由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力,导致避雷器爆炸。

这类故障已成为这类电网安全运行的最大威胁。

2、造成接地点热破坏及接地网电压升高单相接地电容电流过大,使接地点热效应增大，对电缆等设备造成热破坏，并且该电流流入大地后由于接地电阻的原因,使整个接地网电压升高,危害人身安全。
