电梯绝缘电阻测试记录表

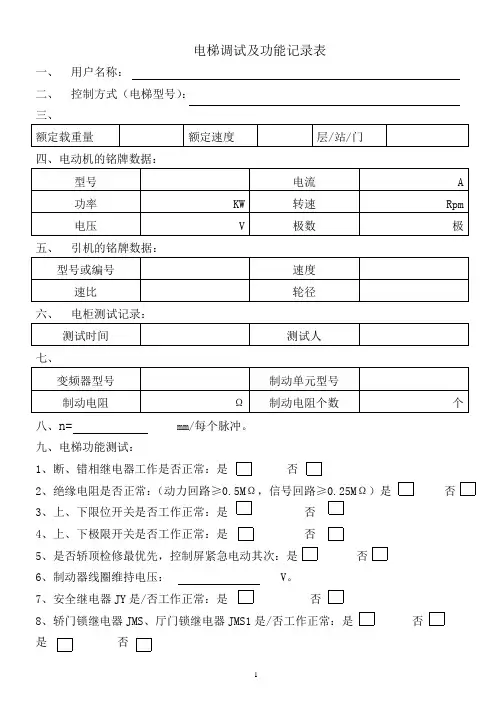

电梯调试及功能记录表一、用户名称：二、控制方式（电梯型号）：三、四、电动机的铭牌数据：五、引机的铭牌数据：六、电柜测试记录：七、八、n= mm/每个脉冲。

九、电梯功能测试：1、断、错相继电器工作是否正常：是否2、绝缘电阻是否正常：（动力回路≥0.5MΩ，信号回路≥0.25MΩ）是否3、上、下限位开关是否工作正常：是否4、上、下极限开关是否工作正常：是否5、是否轿顶检修最优先，控制屏紧急电动其次：是否6、制动器线圈维持电压： V。

7、安全继电器JY是/否工作正常：是否8、轿门锁继电器JMS、厅门锁继电器JMS1是/否工作正常：是否是否9、强迫换速开关是/否工作正常：是否10、专用功能或满载直驶功能是/否正常：是否11、超载时电梯是/否不能关门起动并且蜂鸣器鸣响：是否12、有司机状态下，在控制柜内接线端子上模拟厅外召唤信号蜂鸣器是/否发声：是否，按关门按钮是/否只能点动关门：是否13、消防功能是否工作正常：是否14、如有，在控制柜内接线柱端子上分别模拟轿内指令，厅外召唤信号，监控操作器是/否与电气原理图相符：是否15、有贯通门轿厢电梯，在无层门的层站时相应的轿门是/否不得开启：是否16、本层厅外开门功能是/否工作正常：是否17、顺向截车功能是/否正常工作：是否18、最远反向功能是/否正常工作：是否19、安全触板及光幕工作是/否正常：是否20、到站钟是/否工作正常：是否21、误登记信号消除功能是/否工作正常：是否23、在无司机状态下，在没有内指令及外召唤下延时3分钟自动返基站功能是/否工作正常：是否24、在无司机状态下照明及风扇延时10分钟后自动控制功能是/否工作正常：是否25、电梯并联功能是/否工作正常：是否无26、停电应急装置工作是/否正常：是否无27、抱闸及MC1在接触器没复位是/否能运行：是否安装班长：调试人：日期：日期：。

电气绝缘电阻测试记录文本测试日期：YYYY年MM月DD日
测试设备：XXXX型号
测试员：XXX
测试对象：
设备名称：XXX
设备型号：XXX
设备编号：XXX
测试参数设置：
测试电压：XXXV
测试时间：XXXs
测试范围：XXXMΩ
测试结果：
测试开始时间：HH:MM:SS
测试结束时间：HH:MM:SS
测试数据记录：
测试编号测试时间测试电压(V)测试数值(MΩ)结果
---------------------------------------------------
1.HH:MM:SSXXXXXX通过
2.HH:MM:SSXXXXXX通过
3.HH:MM:SSXXXXXX通过
4.HH:MM:SSXXXXXX未通过
备注：XXX（如有特殊情况
测试结论：
根据上述测试结果，设备的电气绝缘电阻符合/不符合要求。

经过测试，绝缘电阻正常/存在问题，可能存在绝缘老化、漏电等安全隐患。

建议进行进一步的绝缘测试和维修工作。

测试员签字：_____________________
日期：YYYY年MM月DD日
审核人签字：_____________________
日期：YYYY年MM月DD日
以上是一份电气绝缘电阻测试记录的文本，记录了测试的基本信息、设备信息、测试参数设置、测试结果等内容。

通过对电气绝缘电阻的测试记录，可以及时评估设备的绝缘状态，确保设备的安全使用。

绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的 A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV 及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：栖霞区迈皋桥创业园南侧地块保障房一期二标段仪表名称兆欧表工作电压220/380V设备名称八号塔吊型号规格QTZ63回路编号阻值阻值阻值阻值阻值阻值阻值阻值阻值A B 450390440460480470480440450B C 480460450470490470490450480C A 450460470500460500460470450A O 500490430480500430500430500B O 480480460490470490470460480C O 500490480500490480490480500测试结果合格合格合格合格合格合格合格合格合格测试时间2014.122015.12015.22015.32015.42015.52015.62015.72015.8.19测试人李和平李和平李和平李和平李和平李和平李和平李和平李和平注：绝缘电阻值由建筑电工测试，每月复测一次。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：栖霞区迈皋桥创业园南侧地块保障房一期二标段仪表名称兆欧表工作电压220/380V设备名称九号塔吊型号规格QTZ40E1回路编号阻值阻值阻值阻值阻值阻值阻值阻值阻值A B 450460480480470450450470450B C 490480460490460450490460450C A 480500490500490480480490480A O 480500430480500430480500430B O 500490480500480490500480450C O 490500480450490500490490450测试结果合格合格合格合格合格合格合格合格合格测试时间2014.122015.12015.22015.32015.42015.52015.62015.72015.8.19测试人李和平注：绝缘电阻值由建筑电工测试，每月复测一次。

绝缘电阻测试记录填写该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的 A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

电气绝缘电阻测试记录
注:1、每月实测一次，并填写该表格；2、电缆相间的绝缘电阻值不应小于0.5 MΩ。

电气接地电阻测试记录
注: 1、每月实测一次，并填写该表格；2、√位置应如实填写。

注：1、总配房或箱内漏保额定漏电动作时间与额定漏电动作电流的乘积不应大于30mA.Ｓ；
开关箱内漏保额定漏电动作时间不应大于0.1s,额定漏电动作电流不应大于30 mA;
使用于潮湿或有腐蚀介质场所漏保额定漏电动作电流不应大于15mA。

2、漏电保护器测试按照说明书要求进行，一般情况下测试每月至少一次；。

目录设备开箱检验记录 (3)电梯工程隐蔽验收记录 (5)线路（设备）绝缘电阻测试记录 (6)接地电阻测试记录 (8)电梯工程负荷试验、安全装置检查记录 (11)电梯运行记录 (14)电梯安装工程设备进场质量验收记录表 (16)电梯安装土建交接质量验收记录表 (18)电梯驱动主机安装工程质量验收记录表 (20)电梯导轨安装工程质量验收记录表 (22)电力液压电梯门系统安装工程质量验收记录表 (24)电梯轿厢及对重安装工程质量验收记录表 (26)电梯安全部件安装工程质量验收记录表 (28)电梯悬挂装置、随行电缆、补偿装置安装工程 (30)电梯电气装置安装工程质量验收记录表 (32)电梯整机安装工程质量验收记录表 (34)电梯液压系统安装工程质量验收记录表 (36)液压电梯悬挂装置、随行电缆质量验收记录表 (38)液压电梯整机安装质量验收记录表 (40)自动扶梯、自动人行道设备进场质量验收记录表 (42)自动扶梯、自动人行道土建交接检验质量验收记录表 (44)自动扶梯、自动人行道整机安装质量验收记录表 (46)设备开箱检验记录B-3-1工程隐蔽验收记录B-3-2线路（设备）绝缘电阻测试记录B-3-3接地电阻测试记录B-3-4电梯工程负荷试验、安全装置检查记录B-3-5电梯运行记录B-3-6电梯安装工程设备进场质量验收记录表GB50310-2002 B—03—1电梯安装土建交接质量验收记录表GB50310-2002 B—03—2电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB50310-2002电梯导轨安装工程质量验收记录表GB50310-2002 B—03—4电力液压电梯门系统安装工程质量验收记录表GB50310-2002 B—03—5。

电气绝缘电阻测试记录日期：xxxx年xx月xx日测试人员：xxx一、测试对象及测试要求测试对象：设备A测试要求：根据标准规范，测试设备A的绝缘电阻，以判断其电气绝缘状况是否符合安全要求。

二、测试设备1.数字绝缘电阻测试仪2.电源线3.测试夹具三、测试步骤1.准备工作a.将测试夹具与设备A正确连接，并确保连接牢固。

b.将数字绝缘电阻测试仪的电源线接通电源，并确保其工作正常。

2.设备准备a.将设备A的电源线插入电源插座，确保设备处于工作状态。

b.关闭设备A的所有开关和按钮。

3.测试操作a.将数字绝缘电阻测试仪的测试线分别与设备A的待测部分的正极和负极相连接。

b.打开数字绝缘电阻测试仪，调整测试电源的电压至合适的范围。

c.选择测试模式，根据设备A的绝缘特性选择合适的电压范围和测量时间。

d.按下测试按钮，进行绝缘电阻测试。

4.测试结果a.测试仪器上显示的测试结果为设备A的绝缘电阻值。

b.记录测试结果，并与标准规范进行对比。

c.若测试结果与标准规范相符，则设备A的电气绝缘状况符合要求；若测试结果不符合标准规范，则设备A的电气绝缘状况存在问题。

五、测试结果根据标准规范，设备A的绝缘电阻测试结果如下：1.测试项：A部分绝缘电阻测量测试结果：10MΩ标准规范要求：大于5MΩ结论：设备A的A部分的绝缘电阻符合要求。

2.测试项：B部分绝缘电阻测量测试结果：8MΩ标准规范要求：大于3MΩ结论：设备A的B部分的绝缘电阻符合要求。

3.测试项：C部分绝缘电阻测量测试结果：2MΩ标准规范要求：大于1MΩ结论：设备A的C部分的绝缘电阻符合要求。

六、测试结论和建议根据以上测试结果，设备A的绝缘电阻测试结果均符合标准规范的要求，说明设备A的电气绝缘状况良好，可以正常使用。

建议定期进行绝缘电阻测试，以确保设备A的电气安全性。

另外，在操作过程中要注意测试仪器的正确使用，保证测试结果的准确性。

以上为设备A的电气绝缘电阻测试记录。
