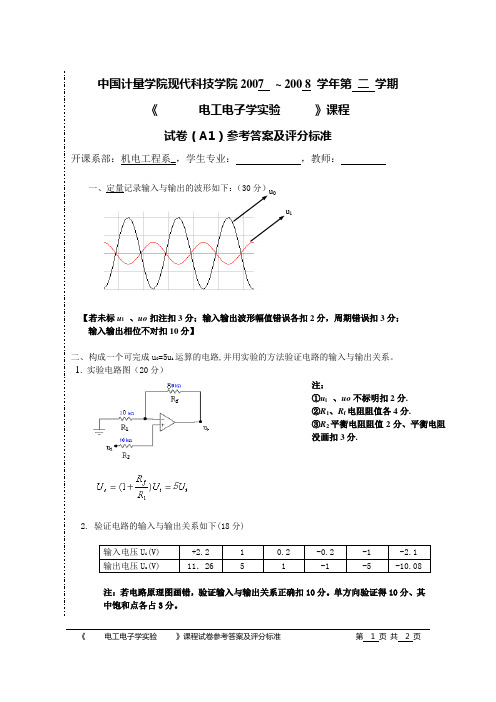

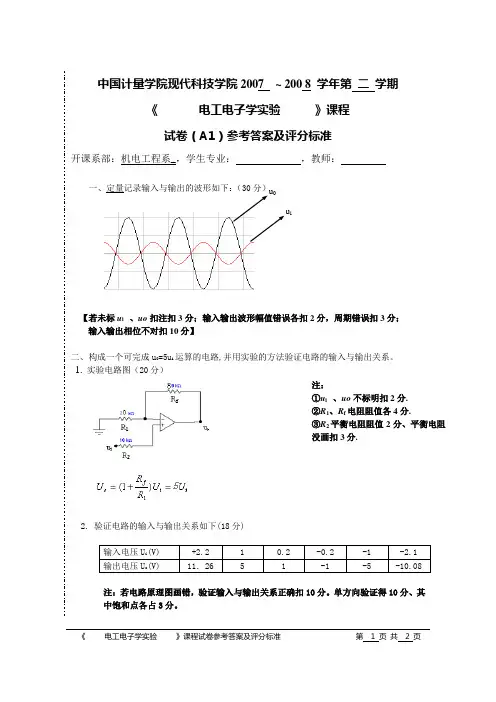

中国计量学院现代科技学院2007 ~ 200 8 学年第 二 学期《 电工电子学实验 》课程试卷（A1）参考答案及评分标准开课系部：机电工程系_，学生专业： ，教师：一、定量记录输入与输出的波形如下：（30分）【若未标u i 、uo 扣注扣3分；输入输出波形幅值错误各扣2分，周期错误扣3分； 输入输出相位不对扣10分】二、构成一个可完成u 0=5u i 运算的电路,并用实验的方法验证电路的输入与输出关系。
1. 实验电路图（20分）2. 验证电路的输入与输出关系如下(18分)注：若电路原理图画错，验证输入与输出关系正确扣10分。
单方向验证得10分、其中饱和点各占3分。
注：①u i 、uo 不标明扣2分. ②R 1、R f 电阻阻值各4分.③R 2平衡电阻阻值2分、平衡电阻没画扣3分.u 0u i电压传输特性曲线：三、问答题：（20分）1．在反相比例放大器实验中，若A f=5，U i=5V，则输出电压U o等于25V吗?为什么（运放电源为±12V）。
（10分）答：在反相比例放大器实验中，若A f=5，Ui=5V，则输出电压U o不等于25V。
（5分）因为在反相比例放大器实验中，提供的电源电压为±12V，则运放最大输出电压的值不会超过12V。
当A f=5，Ui=5V时，运放已工作在非线性区，此时输出电压为运放的最大输出电压值（其大小决定于电源电压且略小于电源电压）。
（5分）2．何谓“虚地”，哪些电路存在“虚地”现象？“虚地”点能否直接接地？为什么？(10分)答：“虚地”是指运放同相输入端和反相输入端的电位近似为0的现象，即U+=U-=0。
（3分）运放线性应用电路中，凡是输入信号加在反相输入端的电路都存在虚地现象，如反相比例运算电路、反相加法器电路。
（2分）“虚地”点不能直接接地。
（3分）因为一旦把“虚地”点直接接地，输入信号无法接入,输出始终为0 。
（2分）。

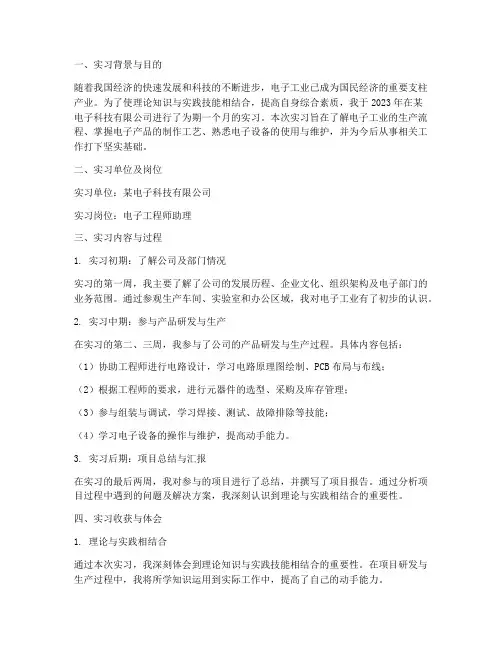

一、实习背景与目的随着我国经济的快速发展和科技的不断进步，电子工业已成为国民经济的重要支柱产业。
为了使理论知识与实践技能相结合，提高自身综合素质，我于2023年在某电子科技有限公司进行了为期一个月的实习。
本次实习旨在了解电子工业的生产流程、掌握电子产品的制作工艺、熟悉电子设备的使用与维护，并为今后从事相关工作打下坚实基础。
二、实习单位及岗位实习单位：某电子科技有限公司实习岗位：电子工程师助理三、实习内容与过程1. 实习初期：了解公司及部门情况实习的第一周，我主要了解了公司的发展历程、企业文化、组织架构及电子部门的业务范围。
通过参观生产车间、实验室和办公区域，我对电子工业有了初步的认识。
2. 实习中期：参与产品研发与生产在实习的第二、三周，我参与了公司的产品研发与生产过程。
具体内容包括：（1）协助工程师进行电路设计，学习电路原理图绘制、PCB布局与布线；（2）根据工程师的要求，进行元器件的选型、采购及库存管理；（3）参与组装与调试，学习焊接、测试、故障排除等技能；（4）学习电子设备的操作与维护，提高动手能力。
3. 实习后期：项目总结与汇报在实习的最后两周，我对参与的项目进行了总结，并撰写了项目报告。
通过分析项目过程中遇到的问题及解决方案，我深刻认识到理论与实践相结合的重要性。
四、实习收获与体会1. 理论与实践相结合通过本次实习，我深刻体会到理论知识与实践技能相结合的重要性。
在项目研发与生产过程中，我将所学知识运用到实际工作中，提高了自己的动手能力。
2. 学习电路设计、焊接、测试等技能在实习过程中，我学习了电路设计、焊接、测试等技能，掌握了电子产品的制作工艺。
这些技能对我今后从事相关工作具有重要意义。
3. 培养团队协作精神在实习过程中，我与同事们共同完成了多个项目，培养了团队协作精神。
在项目实施过程中，我们相互学习、相互支持，共同克服了困难。
4. 提高自身综合素质通过实习，我提高了自己的沟通能力、组织协调能力和解决问题的能力。
电子测量课后习题答案电子测量课后习题答案在学习电子测量这门课程时，我们经常会遇到一些习题，用以检验我们对所学知识的掌握程度。
今天，我将为大家提供一些电子测量课后习题的答案，希望能对大家的学习有所帮助。
1. 什么是电子测量？电子测量是指通过电子设备和技术手段对电子信号进行量化、分析和判断的过程。
它是电子工程中非常重要的一部分，广泛应用于通信、控制、计算机等领域。
2. 什么是测量误差？测量误差是指测量结果与被测量值之间的差异。
它由系统误差和随机误差组成。
系统误差是由于测量仪器的固有特性或环境因素引起的，可以通过校准和补偿来减小。
随机误差是由于测量过程中的不确定性引起的，可以通过多次测量取平均值来减小。
3. 什么是直流电压？直流电压是指电压大小和极性都保持不变的电压信号。
它通常用直流电压表进行测量，单位为伏特（V）。
4. 什么是交流电压？交流电压是指电压大小和极性随时间变化的电压信号。
它通常用交流电压表进行测量，单位为伏特（V）。
5. 什么是示波器？示波器是一种用于测量和显示电压信号波形的仪器。
它能够将电压信号转换为可见的波形图像，帮助我们分析和判断电路中的问题。
6. 什么是频谱分析仪？频谱分析仪是一种用于测量和显示电信号频谱的仪器。
它能够将复杂的信号分解为不同频率的分量，并以频谱图的形式进行显示，帮助我们分析和判断信号的频率成分。
7. 什么是示数？示数是指测量仪器上显示的数值。
它是被测量物理量的近似值，通常包括一个数字和一个单位。
8. 什么是量程？量程是指测量仪器能够测量的最大或最小量值范围。
超出量程的测量将导致测量结果不准确。
9. 什么是灵敏度？灵敏度是指测量仪器对输入信号变化的响应程度。
灵敏度越高，测量仪器对输入信号的变化越敏感。
10. 什么是校准？校准是指通过与已知准确值进行比较，调整测量仪器的指示值，使其与被测量物理量的真实值相符合的过程。
校准可以提高测量仪器的准确性和可靠性。
以上是一些常见的电子测量课后习题的答案，希望能对大家的学习有所帮助。

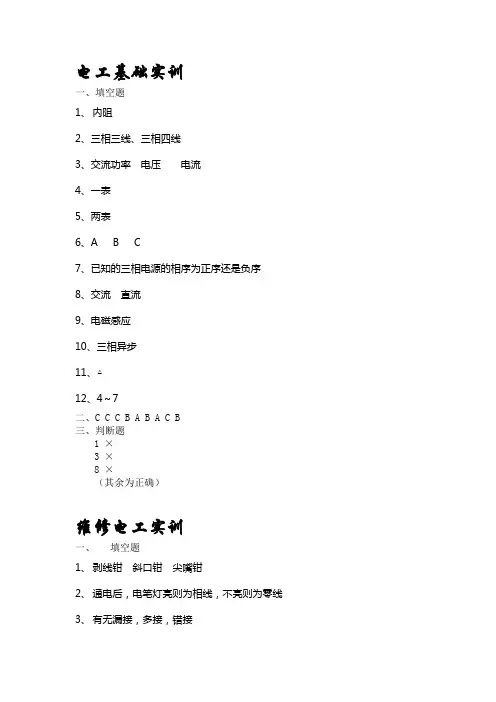

电工基础实训一、填空题1、内阻2、三相三线、三相四线3、交流功率电压电流4、一表5、两表6、A B C7、已知的三相电源的相序为正序还是负序8、交流直流9、电磁感应10、三相异步11、△12、4～7二、C C C B A B A C B三、判断题1 ×3 ×8 ×（其余为正确）维修电工实训一、填空题1、剥线钳斜口钳尖嘴钳2、通电后，电笔灯亮则为相线，不亮则为零线3、有无漏接，多接，错接4、启辉器、灯管、镇流器5、Y形和△形6、2207、电压铁心和电流铁心8、计量单相交流电路电能9、遇有紧急情况切断电源二、单项选择题B D A B D B AC B三、判断题1、2、4、5、8为正确，其余错误传感器与测量基础实训一、填空题1、能感受（或响应）规定的被测量，并按照一定规律转换成可用信号输出的器件或装置2、电测技术对非电量3、软件硬件4、利用导体的电阻值随温度变化而变化5、温度系数大稳定性好电阻率高电阻与温度之间最好有线性关系6、电阻应变片传感器转矩传感器7、霍尔效应实现磁电转换8、半导体接触燃烧式电化学9、将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备10、浮球式浮间式静压式二、单选D D D D A三、问答题1----（见填空题第一题）2——非电量的电测法是用电测技术对非电量进行测量，非电测系统主要由传感器、测量电路、信息处理及显示装置组成3——虚拟仪器，就是在以通用计算机为核心的硬件平台上，由用户设计定义、具有虚拟前面板、测试功能由测试软件实现的一种计算机仪器系统。
其基本思想就是在测试系统或仪器设计中尽可能地用软件代替硬件，即“软件就是硬件”。
4——利用热电阻随温度变化的特性，热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。
当温度变化时，感温元件的电阻值随温度而变化，这样就可将变化的电阻值通过测量电路转换成电信号，即可得到被测温度。

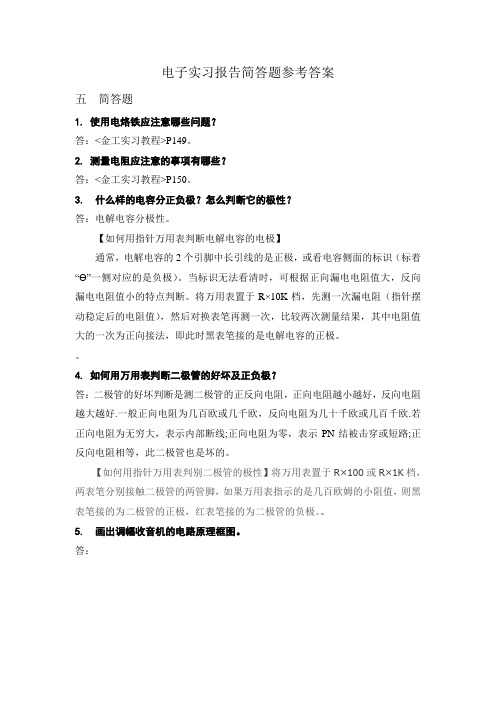

电子实习报告简答题参考答案五简答题1. 使用电烙铁应注意哪些问题？答：<金工实习教程>P149。
2. 测量电阻应注意的事项有哪些？答：<金工实习教程>P150。
3. 什么样的电容分正负极？怎么判断它的极性？答：电解电容分极性。
【如何用指针万用表判断电解电容的电极】通常，电解电容的2个引脚中长引线的是正极，或看电容侧面的标识（标着“Ө”一侧对应的是负极）。
当标识无法看清时，可根据正向漏电电阻值大，反向漏电电阻值小的特点判断。
将万用表置于R×10K档，先测一次漏电阻（指针摆动稳定后的电阻值），然后对换表笔再测一次，比较两次测量结果，其中电阻值大的一次为正向接法，即此时黑表笔接的是电解电容的正极。
4. 如何用万用表判断二极管的好坏及正负极？答：二极管的好坏判断是测二极管的正反向电阻，正向电阻越小越好，反向电阻越大越好.一般正向电阻为几百欧或几千欧，反向电阻为几十千欧或几百千欧.若正向电阻为无穷大，表示内部断线;正向电阻为零，表示PN结被击穿或短路;正反向电阻相等，此二极管也是坏的。
【如何用指针万用表判别二极管的极性】将万用表置于R×100或R×1K档，两表笔分别接触二极管的两管脚，如果万用表指示的是几百欧姆的小阻值，则黑表笔接的为二极管的正极，红表笔接的为二极管的负极。
5. 画出调幅收音机的电路原理框图。
答：6. 怎样用万用表检查收音机的故障？答：把万用表R*10或R*100档，红表笔接地，黑表笔从后向前瞬间依次接触各三极管的基极，扬声器应该有”咔咔”的声音。
若无反应，表示这一级必有故障，最后用万用表测出该级什么元器件有问题。
或者用手拿镊子依次接触各三极管基极，听喇叭有无反应，原理同上。
填空题（书上没答案的）1. 电容的参数:标称容量和允许误差;电容器的耐压值;绝缘电阻2. 焊接方法:带锡焊接法和点锡焊接法3. 对焊点的要求:电接触良好,焊点牢固和清洁美观。

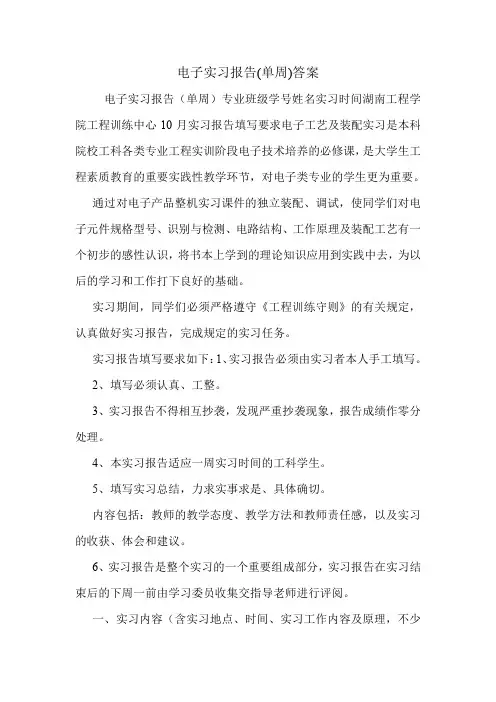

电子实习报告(单周)答案电子实习报告（单周）专业班级学号姓名实习时间湖南工程学院工程训练中心10月实习报告填写要求电子工艺及装配实习是本科院校工科各类专业工程实训阶段电子技术培养的必修课，是大学生工程素质教育的重要实践性教学环节，对电子类专业的学生更为重要。
通过对电子产品整机实习课件的独立装配、调试，使同学们对电子元件规格型号、识别与检测、电路结构、工作原理及装配工艺有一个初步的感性认识，将书本上学到的理论知识应用到实践中去，为以后的学习和工作打下良好的基础。
实习期间，同学们必须严格遵守《工程训练守则》的有关规定，认真做好实习报告，完成规定的实习任务。
实习报告填写要求如下：1、实习报告必须由实习者本人手工填写。
2、填写必须认真、工整。
3、实习报告不得相互抄袭，发现严重抄袭现象，报告成绩作零分处理。
4、本实习报告适应一周实习时间的工科学生。
5、填写实习总结，力求实事求是、具体确切。
内容包括：教师的教学态度、教学方法和教师责任感，以及实习的收获、体会和建议。
6、实习报告是整个实习的一个重要组成部分，实习报告在实习结束后的下周一前由学习委员收集交指导老师进行评阅。
一、实习内容（含实习地点、时间、实习工作内容及原理，不少于1500字）二、实习考核内容一测量收音机各三极管各点电压、缺口电流及总静态电流：单位(V)三极管工作点VT1VT2VT3VT4VT5，6Ue/V0．7500．100Ub/V1．40．60．60．60．7Uc/V2．82．81．22．53．0缺口电流：单位（mA）A0.5B0.4C2-3D4-6总电流：单位mAI总8-12二简问题（百分制评分后折算成10分）1、怎样判断一个焊点是否符合焊接要求？10答：1焊点的基本要求（每少一条扣1.5分）5分（1）焊点大小适中。
（2）焊点应具有足够的机械强度。
（3）焊点表面应美观。
（4）焊点表面应呈现光滑状态，不应出现棱角或拉尖等。
2对焊点外观的要求（每少一条扣1.5分）5分（1）外形以焊接导线为中心，匀称，成形拉开。
2.12 CD —13型万用电桥测电感的部分技术指标如下：5μH —1.1mH 挡：±2％(读数值)±5μH ；10mH —110mH 挡：±2％(读数值)±0.4％(满度值)。
试求被测电感示值分别为10μH ，800μH ，20mH ，100mH 时该仪器测量电感的绝对误差和相对误差。
并以所得绝对误差为例，讨论仪器误差的绝对部分和相对部分对总测量误差的影响。
解：根据误差公式计算各电感误差如下： （1）10μHH2.5H 5H 2.0H 5H 10%2μμμμμ±=±±=±⨯±=∆L%52H10H2.5±=±=∆=μμγL L L （2）800μHH21H 5H 16H 5H 800%2μμμμμ±=±±=±⨯±=∆L%6.2H800H 21±=±=∆=μμγL L L （3）20mHmH 94.0mH 55.0mH 4.0mH 110%5.0mH 20%2±=±±=⨯±⨯±=∆L%7.4mH20mH 94.0±=±=∆=L L L γ（4）100mHmH 55.2mH 55.0mH 2mH 110%5.0mH 100%2±=±±=⨯±⨯±=∆L%6.2mH100mH 55.2±=±=∆=L L L γ由以上计算过程中的绝对误差，可知当被测电感较小时仪器误差的绝对部分对总误差影响大，而被测电感较大时仪器误差的相对部分对总误差影响大。
这里对每个量程都有一个临界值：5μH —1.1mH 档：临界值L 1，H 5%21μ±=⨯±L ，H 2501μ=L 即当被测电感L 小于250μH 时：仪器误差的绝对部分对总误差影响大。

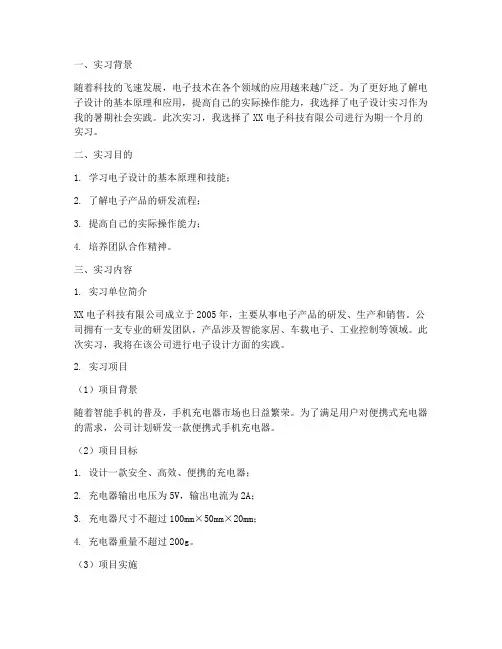

一、实习背景随着科技的飞速发展，电子技术在各个领域的应用越来越广泛。
为了更好地了解电子设计的基本原理和应用，提高自己的实际操作能力，我选择了电子设计实习作为我的暑期社会实践。
此次实习，我选择了XX电子科技有限公司进行为期一个月的实习。
二、实习目的1. 学习电子设计的基本原理和技能；2. 了解电子产品的研发流程；3. 提高自己的实际操作能力；4. 培养团队合作精神。
三、实习内容1. 实习单位简介XX电子科技有限公司成立于2005年，主要从事电子产品的研发、生产和销售。
公司拥有一支专业的研发团队，产品涉及智能家居、车载电子、工业控制等领域。
此次实习，我将在该公司进行电子设计方面的实践。
2. 实习项目（1）项目背景随着智能手机的普及，手机充电器市场也日益繁荣。
为了满足用户对便携式充电器的需求，公司计划研发一款便携式手机充电器。
（2）项目目标1. 设计一款安全、高效、便携的充电器；2. 充电器输出电压为5V，输出电流为2A；3. 充电器尺寸不超过100mm×50mm×20mm；4. 充电器重量不超过200g。
（3）项目实施1. 设计阶段在项目设计阶段，我主要参与了以下几个方面的内容：（1）查阅相关资料，了解充电器的设计原理和市场需求；（2）分析现有充电器的优缺点，确定设计方向；（3）根据项目要求，设计充电器的电路图、PCB布局图和外壳造型；（4）编写设计报告，对设计过程进行总结。
2. 制造阶段在项目制造阶段，我主要负责以下工作：（1）与工厂沟通，确保生产过程符合设计要求；（2）监督产品质量，确保产品合格；（3）解决生产过程中出现的问题，提高生产效率。
3. 测试阶段在项目测试阶段，我主要进行了以下工作：（1）测试充电器的输出电压、输出电流和充电速度；（2）测试充电器的温度、湿度和抗干扰能力；（3）对充电器进行性能优化，提高用户体验。
四、实习收获1. 技能提升通过此次实习，我掌握了电子设计的基本原理和技能，如电路图设计、PCB布局、外壳造型等。

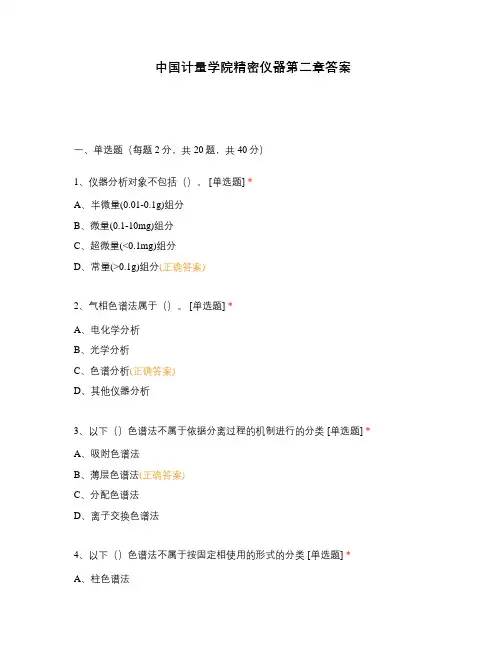

中国计量学院精密仪器第二章答案一、单选题（每题2分，共20题，共40分）1、仪器分析对象不包括（）。
[单选题] *A、半微量(0.01-0.1g)组分B、微量(0.1-10mg)组分C、超微量(<0.1mg)组分D、常量(>0.1g)组分(正确答案)2、气相色谱法属于（）。
[单选题] *A、电化学分析B、光学分析C、色谱分析(正确答案)D、其他仪器分析3、以下（）色谱法不属于依据分离过程的机制进行的分类 [单选题] *A、吸附色谱法B、薄层色谱法(正确答案)C、分配色谱法D、离子交换色谱法4、以下（）色谱法不属于按固定相使用的形式的分类 [单选题] *A、柱色谱法B、纸色谱法C、薄层色谱法D、超临界流体色谱法(正确答案)5、不吸液时可将高压泵主泵头单向阀中球座体放入中放入（）超声清洗 [单选题] *A、超纯水(正确答案)B、乙腈C、甲醇D、流动相6、（）对10um溶剂过滤头清洗一次，避免引起输液泵启动不良 [单选题] *A、1年B、半年(正确答案)C、无需清洗D、2年7、三聚氰胺用高效液相色谱仪(北京温分)基线波动，有倒峰原因（） [单选题] *A、柱压大B、色谱柱漏液C、氘灯板异常(正确答案)D、泵异常8、三聚氰胺用液相色谱仪副泵头处漏液更换柱塞处密封圈注意事项（） [单选题] *A、取下泵头更换B、泵头取下时动作要轻而且水平取下，(正确答案)C、轻轻取下泵头更换D、水平下取下泵头更换9、气相色谱法：以（）为流动相的色谱分离方法。
[单选题] *A、液体B、固体C、气体(正确答案)D、半固体10、我司农药残留检测使用的检测器为（）。
[单选题] *A、氢火焰离子化检测器B、电子俘获检测器(正确答案)C、火焰光度检测器D、火焰热离子检测器11、基线随时间定向的缓慢变化为（）。
[单选题] *A、基线不稳B、基线漂移(正确答案)C、基线噪声D、基线偏差12、延长仪器使用寿命的方式（）。
在教材193页图6.22中 C 8两端接一个什么元件，就可起手动复位的功能第1题[单选题] 难度系数（未知）焊料的作用为A ：具有良好的导电性及较低的熔点；B ：具有良好的导热性及较高的熔点。
参考答案：A第2题[单选题] 难度系数（一般） 教材199页图6.37中当H 、I 之间加入13.4V 电压时，正常情况下V 15、V 6A ：发光、不发光；B ：发光、发光；C ：不发光、发光。
参考答案：A第3题[单选题] 难度系数（较难）教材199页图6.37中电机的转速由什么元件进行调整A ：R5 ；B ：R8；C ：R7参考答案：B第4题[单选题] 难度系数（未知）有一五色环电阻器，该电阻器的第一环颜色为绿色，第二环为蓝色，第三环为黑色， 第四环为红色，第五环为红色。
这个电阻的标称阻值及允许偏差为A ：56000±2% ΩB ：65000±1%ΩC ：560±2%Ω参考答案：A用数字万用表的哪挡可以判别数码管位选（个位、十位、百位）引脚及各笔段（a、b、c、d、e、f、g）对应的引脚。
A：二极管挡；B：电阻挡；C：电压挡参考答案：A第6题[单选题] 难度系数（未知）三极管的金属外壳与三极管的什么极相连通，以便散热。
A：b极；B：c极；C：e极.参考答案：B第7题[单选题] 难度系数（一般）起什么作用教材208页图6.43电路中C1A：低频信号耦合及隔直；B：滤波；C：高频信号耦合参考答案：A第8题[单选题] 难度系数（未知）采用再流焊工艺时，SMT的工艺过程为A：点胶→贴片→固化→焊接；B：涂焊膏→贴片→焊接。
参考答案：B用数字万用表什么挡可以判断三极管的管型及基极。
A：电阻挡B：电压挡；C：二极管挡参考答案：C第10题[单选题] 难度系数（一般）教材199页图6.37电路中，D点波形与J点波形相位相差A：0°；B：180°；C：270°。
参考答案：A第11题[判断题] 难度系数（一般）变压器既可对信号的电压、电流进行变换，也可对阻抗和信号的频率进行变换正确错误参考答案：[ 正确]第12题[判断题] 难度系数（一般）教材208页图6.43中当P27、P26、P25端口输出高电平时，数码管不会发亮。
正确错误参考答案：[ 正确]第13题[判断题] 难度系数（未知）扬声器的作用是将声音信号转变成电信号。
正确错误参考答案：[ 错误]第14题[判断题] 难度系数（未知）在测量某放大电路时，发现三极管8050已损坏，可用9013代替。
正确错误参考答案：[ 错误]第15题[判断题] 难度系数（一般）数字万用表直流电流测量电路是通过标准电阻把直流电流变成小于200mV的直流电压。
正确错误参考答案：[ 正确]第16题[判断题] 难度系数（未知）PNP型三极管工作在饱和状态时，集电极电位高于基极电位。
正确错误参考答案：[ 正确]第17题[判断题] 难度系数（未知）在检修电路时，发现一只220μF/50V电解电容损坏，可用220μF/16V电解电容来替代。
正确错误参考答案：[ 错误]第18题[判断题] 难度系数（未知）钽电解电容器的性能要优于普通电解电容器，但其价格更高，体积更大。
正确错误参考答案：[ 错误]第19题[判断题] 难度系数（一般）电压表的输入电阻应尽可能大一点，以减弱其对被测电路的影响。
正确错误参考答案：[ 正确]第1题[单选题] 难度系数（未知）用数字万用表的什么挡判别光电传感器发射二极管的正负极。
A：电阻挡；B：电压挡；C：二极管挡。
参考答案：C第2题[单选题] 难度系数（一般）直流电机恒速控制系统中转速检测电路起什么作用。
A：转速/频率变换；B：转速/电压变换C：转速/电压变换。
参考答案：A第3题[单选题] 难度系数（较难）数字万用表通常由基本量程为多少的直流数字电压表扩展而成的。
A：100 mV ；B：200mV；C：1V。
参考答案：B第4题[单选题] 难度系数（简单）两端接一个什么元件，就可起手动复位的功能。
在教材185页图6.22中C8A：电阻；B：二极管；C：常开按钮。
参考答案：C第5题[单选题] 难度系数（简单）标准为102的小电容器，其容量为：A：102pFB：1000pFC：10.2pFD：0.2μF参考答案：B第6题[单选题] 难度系数（一般）教材199页图6.37电路中，D点波形与F点波形相位相差A：0°；B：180°；C：270°。
参考答案：B第7题[单选题] 难度系数（一般）起什么作用教材208页图6.43电路中C1A：低频信号耦合及隔直；B：滤波；C：高频信号耦合参考答案：A第8题[单选题] 难度系数（未知）采用再流焊工艺时，SMT的工艺过程为A：点胶→贴片→固化→焊接；B：涂焊膏→贴片→焊接。
参考答案：B第9题[单选题] 难度系数（未知）三极管的金属外壳与三极管的什么极相连通，以便散热。
A：b极；B：c极；C：e极.参考答案：B第10题[单选题] 难度系数（一般）教材199页图6.37中J点电压波形占空比越大，电机转速A：越大；B：越小；C：不变。
参考答案：B第11题[判断题] 难度系数（一般）基于单片机红外线心率计调试时，数码管以“888”闪烁，造成故障的原因有可能是单片机时钟电路未工作。
正确错误参考答案：[ 正确]第12题[判断题] 难度系数（一般）在实际电路中，电感器对交流信号是开路的，对直流信号是短路的。
正确错误参考答案：[ 错误]第13题[判断题] 难度系数（未知）把数字万用表量程置在二极管挡，两表笔去碰二极管两端，若表头显示为0.5—0.7V左右,则黑表笔接的是二极管正极。
正确错误参考答案：[ 错误]第14题[判断题] 难度系数（未知）面接触二极管适用于工作频率低，工作电压、电流大的场合，一般用于低频整流电路中。
正确错误参考答案：[ 正确]第15题[判断题] 难度系数（未知）扬声器的作用是将声音信号转变成电信号。
正确错误参考答案：[ 错误]第16题[判断题] 难度系数（未知）普通晶体二极管的正向伏安特性可作低压稳压管使用。
正确错误参考答案：[ 正确]第17题[判断题] 难度系数（一般）数字万用表量程开关打在直流电压挡或电流挡时，两个测试表棒无论开路而是短路，表头都显示“000”。
正确错误参考答案：[ 正确]第18题[判断题] 难度系数（未知）PNP型三极管工作在放大状态时，集电极电位比基极点位高。
正确错误参考答案：[ 错误]第19题[判断题] 难度系数（未知）电阻器与电容器可构成一级低通滤波器或高通滤波器。
正确错误参考答案：[ 正确]第20题[判断题] 难度系数（一般）FM收音机在收台的过程中变容二极管两端的反压是减小的。
正确错误参考答案：[ 错误]第1题[单选题] 难度系数（未知）质量好的焊点看上去呈A ：大小均匀，表面光洁，呈扁平锥形；B ：大小均匀，表面光洁，呈球形。
参考答案：A第2题[单选题] 难度系数（一般）教材208页图6.43电路图中的C 7、R 17起什么作用。
A ：开机复位；B ：工作过程中复位；C ：滤波。
参考答案：A第3题[单选题] 难度系数（未知）发现某个元件焊不上，可以：A ：多加助焊剂；B ：延长焊接时间；C ：清理引线表面，认真镀锡后再焊。
参考答案：C第4题[单选题] 难度系数（一般） 基于单片机红外线心率计调试时，数码管不发光，造成故障的原因有可能是A ：两级放大电路；B ：单片机28-26脚输出高电平；C ：滤波电路。
参考答案：B第5题[单选题] 难度系数（未知）用数字万用表的什么挡判别光电传感器光敏接收管的c、e极。
A：电阻挡；B：电压挡；C：二极管挡。
参考答案：A第6题[单选题] 难度系数（未知）拆卸元器件可以使用电烙铁及A：剥线钳；B：螺丝刀；C：吸锡器参考答案：C第7题[单选题] 难度系数（未知）用数字万用表什么挡可以判断二极管的极性及好坏。
A：电阻挡；B：电压挡；C：二极管挡参考答案：C第8题[单选题] 难度系数（未知）焊接是一项使用利用什么材料在两个金属表面之间完成可导电、导热和形成直接机械连接的技术。
A：焊料合金；B：电烙铁；C：助焊剂。
参考答案：A第9题[单选题] 难度系数（简单）红外线心率计放大滤波整形电路R12C2、R13C3构成的两阶低通滤波器的截止频率为A：11Hz ；B：30Hz；C：50Hz。
参考答案：A第10题[单选题] 难度系数（一般）教材208页图6.43中当IC4的27脚输出低电平时，三极管V5工作在什么状态A：放大状态；B：饱和状态；C：截止状态。
D：选项D参考答案：B第11题[判断题] 难度系数（未知）焊料需具有良好的导电性，一定的机械强度及较低的熔点。
正确错误参考答案：[ 正确]第12题[判断题] 难度系数（未知）仪器设备操作时，要有目的地旋动仪器面板上的旋钮，旋动时不要用力过猛。
正确错误参考答案：[ 正确]第13题[判断题] 难度系数（未知）NPN型三极管工作在放大状态时，集电极电位比基极电位高。
正确错误参考答案：[ 正确]第14题[判断题] 难度系数（一般）由电感与变容二极管组成的并联谐振电路中，当加在变容二极管两端反偏电压增加时，并联谐振回路的谐振频率减小。
正确错误参考答案：[ 错误]第15题[判断题] 难度系数（未知）稳压二极管起稳压作用时工作在反向截止状态。
正确错误参考答案：[ 错误]第16题[判断题] 难度系数（一般）电压表的输入电阻应尽可能大一点，以减弱其对被测电路的影响。
正确错误参考答案：[ 正确]第17题[判断题] 难度系数（一般）数字万用表直流电流测量电路是通过标准电阻把直流电流变成小于200mV的直流电压。
正确错误参考答案：[ 正确]第18题[判断题] 难度系数（一般）FM收音机在收台的过程中变容二极管两端的反压是减小的。
正确错误参考答案：[ 错误]第19题[判断题] 难度系数（未知）湿手操作电气设备是安全的。
正确错误参考答案：[ 错误]第20题[判断题] 难度系数（未知）当仪器设备出现异常现象时，应尽快断开电源开关，拨下电源插头。
正确错误参考答案：[ 正确]第1题[单选题] 难度系数（未知）正确的手工焊接方法是A：用电烙铁粘上锡后接触焊件，让焊锡流到焊点上；B：用烙铁加热焊件，达到熔化焊锡温度时再加焊锡。
参考答案：B第2题[单选题] 难度系数（未知）用数字万用表的什么挡判别光电传感器发射二极管的正负极。
A：电阻挡；B：电压挡；C：二极管挡。
参考答案：C第3题[单选题] 难度系数（一般）教材199页图6.37电路中，D点波形与J点波形相位相差A：0°；B：180°；C：270°。
参考答案：A第4题[单选题] 难度系数（一般）要将一个频段中的某个频率信号选择出来，而滤除其它频率的信号，应采用什么滤波电路？A：低通滤波器B：高通滤波器C：带通滤波器D：带阻（阻带）滤波器参考答案：C第5题[单选题] 难度系数（未知）三极管作为开关元件使用，只能交替工作在A：截止和放大状态；B：放大和饱和状态；C：截止和饱和状态。
