中国计量学院机械设计基础试题及答案

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

1. 一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种详细类型？ ____双曲柄机构 _______；（ 2）当取 d 杆为机架时，则为_____曲柄摇杆机构 ______。

2.曲柄摇杆机构中，摇杆为主动件时，____曲柄与连杆共线时为 _____死点地点。

（ A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构优秀的机械性能，______传动角 _____不该小于最小许用值。

（A）压力角（B）传动角（C）极位夹角凸轮轮廓曲线 _______决定了从动杆的运动规律（ A）凸轮转速（B）凸轮轮廓曲线（ C）凸轮形状5.凸轮机构中，凸轮基圆半径愈_____大 ______，压力角愈 _____小 ___ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要差别在于：前者安装后，键与键槽之间就存在有____摩擦力 _______。

(A) 压紧力(B)轴向力(C)摩擦力7.链“ B18X80”的含义是 ___B 型键宽度 b=18mm，长度 L=80mm _______。

8.螺纹联接是指利用螺纹部件把需要固定在一同的部件固连起来___。

螺旋传动是指__利用螺纹部件实现展转运动变换成直线运动________。

9.螺纹的公称直径是指它的 ____外径 ___，螺纹“”的含义为 _细牙螺纹外径 12mm，螺距。

10. 采纳螺纹联接时，若被联接件总厚度较大，切资料较软，在需要常常装卸的状况下，宜采纳_________双头螺栓联接 ______________。

用于薄壁部件联接的螺纹，宜采纳_________三角形细牙螺纹 ______________。

(A)螺栓联接(B)双头螺栓联接(C)螺钉联接(D)三角形细牙螺纹(E)三角形粗牙螺纹(F)矩形螺纹11. 某调整螺纹，采纳双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向挪动12mm，则螺杆应转 ____2_____ 圈。

试卷一1. 轴与传动件轮毂配合的部分称为 __ 。

A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。

A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。

A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。

A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。

A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。

A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。

A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。

A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。

A、普通平键B、导向平键C、半圆键11、___________不属于原动机。

A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。

A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。

A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。

A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。

（写出计算过程）。

（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。

《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。

下面是一份试题和答案，希望能对读者有所帮助。

一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。

答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。

答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。

答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。

答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。

答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。

答案：机械设计在工业设计中具有举足轻重的地位。

机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。

同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。

2、请说明机械零件常用金属材料应具备哪些性能。

答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。

中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 1页共 3 页 中国计量学院2013~ 2014学年第 2 学期《 机械设计基础（A ） 》课程试卷（A ）参考答案及评分标准开课二级学院： 机电工程学院 ，学生班级： ，教师：张飞一、填空(共20分)1、强度、弹性、刚度、塑性、硬度、韧性。

2、体心立方晶格、面心立方晶格、密排六方晶格。

3、铁素体、渗碳体、0.77%。

4、屈服极限数值为235Mpa 的A 级沸腾钢。

5、淬火、高温回火。

6、螺栓连接、双头螺栓连接、螺钉连接、紧定螺钉连接。

二、单项选择题(每2分，共30分)1－5： A B A A B 6－10：A B A C A11－15：B B C A B三、简答和作图题1．（8分，每题2分）a ）907011040+<+，最短杆为机架，双曲柄机构；b ）1007012045+<+，最短杆的邻边为机架，曲柄摇杆机构；c ）706210060+>+，双摇杆机构；d ）907010050+<+，最短杆的对边为机架，双摇杆机构；2．（6分）蜗轮2如上图所示，蜗杆1的转向是顺时针方向。

中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 2页共 3 页 3．（每题5分，共10分）四．试求圆柱滚动轴承的寿命h L 。

已知该滚动轴承的基本额定动载荷为：N C r 28500=，工作转速为：min /200r n =，径向载荷为：N P 6800=。

（8分）参考答案及评分标准：（8分）=⎪⎭⎫ ⎝⎛=εP C n L h 60106h 7.989168002850020060103106=⎪⎭⎫ ⎝⎛⨯公式（4分）计算（4分）五、（8分）50208030121321313113⨯⨯-=-=-=--=='z z z z n n n n n n n n i H H H H H H （3分） rpm n n H 7.144.3504.31===（3分） 综合（2分）六、（10分）（1）小轮包角 021118057.3166d d aα-=-⨯= （2）带的几何长度 22121()2()288024d d L a d d mm aπ-≈+++=中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 3页共 3 页 （3）不考虑弹性滑动时大轮转速 12121501460548/min 400d n n r d ==⨯= （4）带的紧边拉力F 1和松动拉力F 2为 121,11k k k e F F F F e e ==-- 因带速 1111.5/601000d n v m s π==⨯所以有效拉力为1660.3()180********.38k P F N v e e π⨯⨯==== 由于 12750113151kk k e F F N e F F N e ==-==- （5）初拉力F 0 0121()2F F F =+ 带的离心力F c 使带与轮面的压力减小，传动能力降低，为补偿这种力应为201212211()()221(750315)0.3511.55792c F F F F F F qv N =++=++=⨯++⨯= （6）作用在轴上的压力F Q 101662sin 2579sin 115022Q F F N α==⨯=。

机械设计基础考试题库及答案一、单项选择题（每题2分，共20分）1. 机械设计中，通常所说的“三度”是指（）。

A. 精度、刚度、强度B. 温度、湿度、压力C. 速度、加速度、减速度D. 硬度、韧性、弹性答案：A2. 在机械设计中，静强度计算的目的是（）。

A. 确定零件的尺寸B. 确定零件的材料C. 确定零件的重量D. 确保零件在静载荷作用下不发生破坏答案：D3. 机械零件的疲劳破坏通常发生在（）。

A. 零件表面B. 零件内部C. 零件连接处D. 零件的任何位置答案：A4. 机械设计中，摩擦力的计算公式为（）。

A. F = μNB. F = N/μC. F = N * μD. F = N - μ答案：A5. 机械零件的接触应力通常分为（）。

A. 正应力和剪应力B. 拉应力和压应力C. 接触应力和弯曲应力D. 弯曲应力和扭转应力答案：C6. 机械设计中，材料的许用应力通常由（）确定。

A. 材料的强度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：A7. 机械设计中，为了提高零件的疲劳强度，可以采取的措施是（）。

A. 增大零件的尺寸B. 减小零件的尺寸C. 增加零件的表面粗糙度D. 提高零件的表面光洁度答案：D8. 机械设计中，热处理的目的不包括（）。

A. 提高材料的硬度B. 改善材料的韧性C. 增加材料的塑性D. 调整材料的内部结构答案：C9. 机械设计中，齿轮传动的效率主要受（）影响。

A. 齿轮材料B. 齿轮的制造精度C. 齿轮的润滑条件D. 所有上述因素答案：D10. 机械设计中，轴承的寿命与（）成正比。

A. 载荷大小B. 转速高低C. 轴承材料D. 轴承的安装精度答案：A二、多项选择题（每题3分，共15分）11. 机械设计中，常见的传动方式包括（）。

A. 齿轮传动B. 皮带传动C. 链传动D. 液压传动答案：ABC12. 机械设计中，零件的失效形式包括（）。

A. 断裂B. 磨损C. 腐蚀D. 变形答案：ABCD13. 机械设计中，提高零件疲劳强度的措施包括（）。

机械设计基础试题及答案机械设计基础试题及答案「篇一」一.填空题：1 .凸轮主要由( 凸轮 )，( 从动件 )和 ( 机架 )三个基本构件组成。

2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件，( 滚子 )从动件和( 平底 )从动件。

3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构，( 槽轮)机构，(凸轮间歇)机构和( 不完全齿 ) 机构等几种。

5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的(法面模数 )和(法面压力角 )都相等，齿轮的( 螺旋 ) 相等 ( 旋向 )_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300,d=400，当取c 杆为机架时，它为( 曲柄摇杆 )机构;当取d杆为机架时，则为( 双摇杆 )机构。

8 平面连杆机构当行程速比K( >1 )时，机构就具有急回特性。

9 曲柄摇杆机构产生“死点”位置的条件是：当为( 曲柄 )主动件( 曲柄与机架 )共线时。

13 螺纹联接的基本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。

14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。

15 滚动轴承代号为62305/P5;各部分的含义是：“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。

16.螺纹的公称直径是指它的( 大径 )，螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。

17.螺纹的公称直径是指它的 ( 大径 )。

M16*2的含义是 ( 细牙螺纹外径16螺距2 )。

18.滚动轴承代号“6215”的含义是_ ("6"_表示是普通深沟球轴承，2_是宽度系列 5是内径代号 )。

机械设计基础考试题库及答案一、选择题1. 下列哪个是机械设计中常用的材料？A. 木材B. 塑料C. 铝合金D. 纸张答案：C. 铝合金2. 以下哪个单位不是常用的力的单位？A. 牛顿(N)B. 千克(kg)C. 磅(lb)D. 焦耳(J)答案：B. 千克(kg)3. 机械设计中的“CAD”是指什么？A. 计算机辅助设计B. 计算机应用设计C. 计算机模拟设计D. 计算机全息设计答案：A. 计算机辅助设计4. 以下哪种工艺不是常见的机械加工工艺？A. 钻削B. 锻造C. 咖啡壶D. 铣削答案：C. 咖啡壶5. 机械设计中常用的连接方式是什么？A. 焊接B. 激光切割C. 三维打印D. 美工刀答案：A. 焊接二、填空题6. 第一种简单机械是_____________。

答案：杠杆7. 用螺旋线装饰的曲线简直是_____________。

答案：旋塞8. 木料没有什么特别的能逃避__ __的关注。

答案：渡船9. 油性笔和铅笔，常见的文具用品。

淌的笑了，讽刺意味十分_____________。

答案：狼狈10. 下列哪种不利于机械传动？答案：积木三、简答题11. 请简要介绍常见的机械设计制图软件。

答：常见的机械设计制图软件包括AutoCAD、SolidWorks、CATIA 等，它们可以帮助设计师创建三维模型、进行装配设计、进行仿真分析等，是机械设计中不可或缺的工具。

12. 请简要解释机械设计中的“加工精度”是什么意思？答：加工精度是指加工零件时所能达到的最高精度水平，通常用尺寸公差和形位公差来表示。

加工精度的高低直接影响到零件的使用效果和性能。

四、解答题13. 请设计一个简单的杠杆系统，使一个重物在不借助外力的情况下平衡悬挂。

答：这是一个开放性问题，学生可以根据自己的理解和知识设计出符合要求的杠杆系统，重点在于理解杠杆的平衡条件和力的作用原理。

14. 请分析一个机械设计中常见的零件的受力情况，并说明如何选择合适的材料和加工工艺。

08-09机械设计基础A期末试卷一、单项选择题（30分，每题3分）1、机械由于某些原因不能______时称为失效。

A、工作；B、连续工作；C、正常工作；D、负载工作。

2、若平面铰链四杆机构的四杆长度分别为40、70、90、110，且长度为40的杆为机架，则该四杆机构为______。

A、曲柄摇杆机构；B、双曲柄机构C、双摇杆机构；D、平行四边形机构。

3、在正常工作条件下，滚动轴承的主要失效形式为__。

A、滚动体与滚道的工作表面上产生疲劳点蚀；B、滚动体破碎；C、滚道磨损；D、滚动体与套圈之间发生胶合。

4、为连接承受横向工作载荷的两块薄钢板，一般采用_____。

A、螺栓连接；B、螺钉连接；C、紧定螺钉连接；D、双头螺柱连接。

5、螺纹连接防松的最主要目的是______。

A、使得连接件更紧密；B、防止螺纹副的相对转动；C、延长机器的使用寿命；D、提高安全系数。

6、滑动轴承的进油口应该开在______。

A、任何区域；B、承载区域；C、非承载区域；D、与水平位置成一定角度的区域。

7、提高齿轮表面疲劳强度的有效方法是______。

A、减少齿轮宽度；B、加大齿轮分度圆直径；C、分度圆不变，加大齿轮模数；D、分度圆不变，增加齿数。

8、为了减小加工孔用的刀具品种，工程中广泛采用_______。

A、过渡配合；B、间隙配合；C、基孔制配合；D、基轴制配合。

9、下面几种传动方式中，哪种传动方式的精度最高_______。

A、链传动；B、皮带传动；C、螺纹传动；D、齿轮传动。

10、常是齿轮、滚动轴承等零件的主要失效形式______。

A、过大的载荷；B、化学腐蚀；C、振动；D、疲劳点蚀。

二、判断题（10分，每题2分）（在括号前面填写，正确的用“√”，错误的用“x”）1、（）所有的齿轮传动的传动比均为定值。

2、（）基本周转轮系由行星轮和中心轮构成。

3、（）表面疲劳磨损的发生与瞬时温度有关。

4、（）虚约束对运动不起作用，设计时应不予采用。

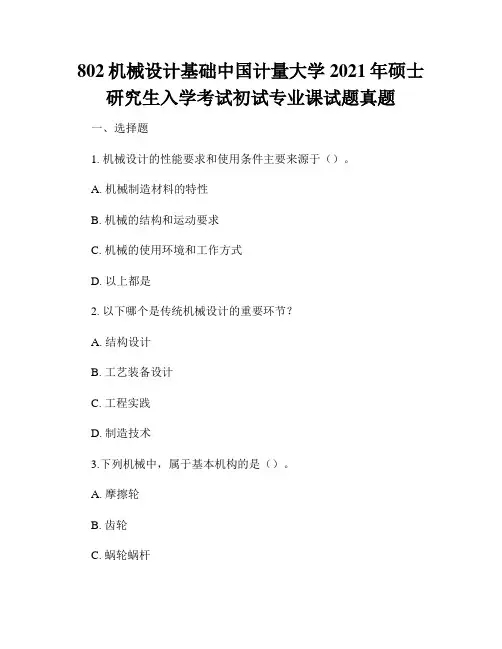

802机械设计基础中国计量大学2021年硕士研究生入学考试初试专业课试题真题一、选择题1. 机械设计的性能要求和使用条件主要来源于（）。

A. 机械制造材料的特性B. 机械的结构和运动要求C. 机械的使用环境和工作方式D. 以上都是2. 以下哪个是传统机械设计的重要环节？A. 结构设计B. 工艺装备设计C. 工程实践D. 制造技术3.下列机械中，属于基本机构的是（）。

A. 摩擦轮B. 齿轮C. 蜗轮蜗杆D. 油泵4.在机械设计中，强度设计是指（）。

A. 考虑到机械零件在工作过程中，受到外部负载和力的作用而发生的变形B. 考虑到机械零件在工作过程中，承受外部负载和力的作用时，不至于发生破坏或损坏C. 考虑到机械零件在制造过程中的固有的质量缺陷和制造偏差D. 考虑到机械零件的形状、尺寸和表面质量要求5.在机械设计中，安全系数是指（）。

A. 指能够因充分考虑到机械零件的载荷、应力和材料强度等因素，使机械设备具有足够的可靠性和寿命B. 能够使机械设备在使用过程中，不发生重大事故和损坏C. 在设计中考虑到不可避免的制造误差和装配偏差等因素而提高的系数D. 以上都是二、简答题1. 请简要说明机械设计基础的主要内容。

2. 机械设计中的机械传动系统有哪些类型？请简要介绍每种类型的特点。

3. 请简要介绍机械设计中的强度设计与刚度设计。

4. 机械设计中，你认为重要的一项是什么？请阐述你的观点。

5. 请说明机械设计中常见的工程材料及其应用。

三、设计题在设计过程中，通常会遇到以下问题。

请根据你的设计知识和经验给出解答。

1. 当设计一个新的机械装置时，应该考虑哪些因素？2. 在进行机械传动设计时，如何选择合适的传动比？3. 当设计一个机械零件时，你如何考虑尺寸和材料选择？4. 如何在设计过程中考虑到机械零件的热力学效应？5. 请设计一种适用于特定工作环境的机械装置，并给出相关的参数和材料选择。

四、综合题工程实践是机械设计基础课程中重要的一环。

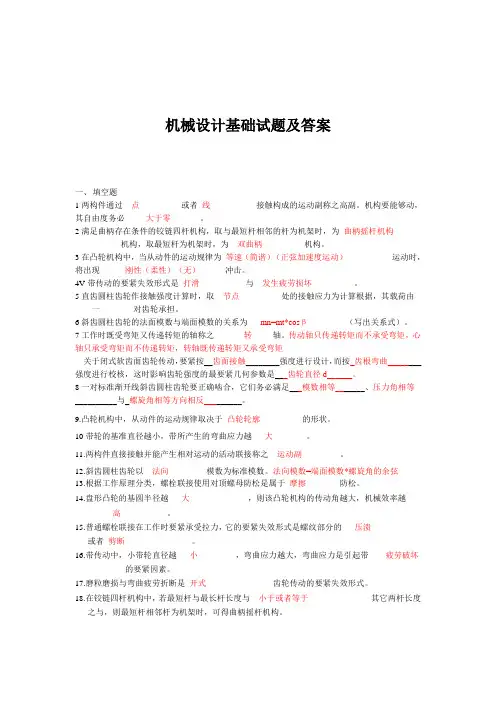

机械设计基础试题及答案一、填空题1两构件通过__点__________或者_线___________接触构成的运动副称之高副。

机构要能够动，其自由度务必_____大于零_______。

2满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为_曲柄摇杆机构___________机构，取最短杆为机架时，为__双曲柄__________机构。

3在凸轮机构中，当从动件的运动规律为_等速（简谐）（正弦加速度运动）___________运动时，将出现______刚性（柔性）（无）______冲击。

4V带传动的要紧失效形式是_打滑___________与__发生疲劳损坏__________。

5直齿圆柱齿轮作接触强度计算时，取__节点__________处的接触应力为计算根据，其载荷由____一________对齿轮承担。

6斜齿圆柱齿轮的法面模数与端面模数的关系为___mn=mt*cosβ_________（写出关系式）。

7工作时既受弯矩又传递转矩的轴称之_______转_____轴。

传动轴只传递转矩而不承受弯矩，心轴只承受弯矩而不传递转矩，转轴既传递转矩又承受弯矩关于闭式软齿面齿轮传动，要紧按⎽⎽齿面接触⎽⎽⎽⎽⎽⎽⎽⎽强度进行设计，而按⎽齿根弯曲⎽⎽⎽⎽⎽⎽⎽⎽强度进行校核，这时影响齿轮强度的最要紧几何参数是⎽⎽⎽齿轮直径d⎽⎽⎽⎽⎽⎽。

8一对标准渐开线斜齿圆柱齿轮要正确啮合，它们务必满足⎽⎽⎽模数相等⎽⎽⎽⎽⎽⎽⎽、压力角相等⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽与⎽螺旋角相等方向相反⎽⎽⎽⎽⎽⎽⎽⎽⎽。

9.凸轮机构中，从动件的运动规律取决于_凸轮轮廓__________的形状。

10带轮的基准直径越小，带所产生的弯曲应力越___大________。

11.两构件直接接触并能产生相对运动的活动联接称之__运动副_________。

12.斜齿圆柱齿轮以__法向_________模数为标准模数。

法向模数=端面模数*螺旋角的余弦13.根据工作原理分类，螺栓联接使用对顶螺母防松是属于_摩擦________防松。

《机械设计基础》试卷 第 1页 共 4 页
一、判断题，正确打“√”，错误打“×”（每小题2分，共20分）。

（ ）1、非周期性速度波动通常用飞轮调节；
（ ）2、对于脉动循环变应力，其应力循环特性r =－1；
（ ）3、回转件动平衡后无需进行静平衡；
（ ）4、齿轮的接触强度主要跟齿轮模数有关；
（ ）5、可通过热处理提高轴的刚度；
（ ）6、半圆键对轴的削弱大于平键；
（ ）7、既承受弯矩又承受转矩的轴，称为心轴；
（ ）8、棘轮机构与槽轮机构都属于间歇性运动机构；
（ ）9、滑块联轴器属于可移式刚性联轴器；
（ ）10、开式齿轮最常见的失效形式是磨损。

二、计算题（共40分）
1、写出自由度的计算公式，计算图示机构的自由度，并判断该机构有无确
定的相对运动（假设AB 杆为原动件）（10分）。

2、已知一对外啮合正常齿制标准直齿圆柱齿轮，模数为3，齿数分别为20、40，试计算这对齿轮的中心距、大齿轮分度圆直径、大齿轮的基圆直径、大齿轮的分度圆齿厚、大齿轮的齿根高。

（10分）。

机械设计基础考试题及答案第一篇：机械设计基础考试题及答案一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n1 选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题 C B D B D 1.渐开线标准齿轮的根切现象发生在。

A.模数较大时 B.模数较小时 C.齿数较少时 D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承 B.圆锥滚子轴承 C.推力球轴承 D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提 X X V X X X X V 1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

《机械设计基础》一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( ) A 零件 B.机构 C.构件 D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副 3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( ) A.σωω=-max minB.σωω=+maxmin 2C.σωωω=-max minmD.σωωωω=-+max min max min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.mt1=ma2, αt1=αa2,γ=βB.ma1=mt2, αa1=αt2,γ=βC.mt1=ma2, αt1=αa2,γ=-βD.ma1=ma2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。
