采矿学课程设计说明书模板

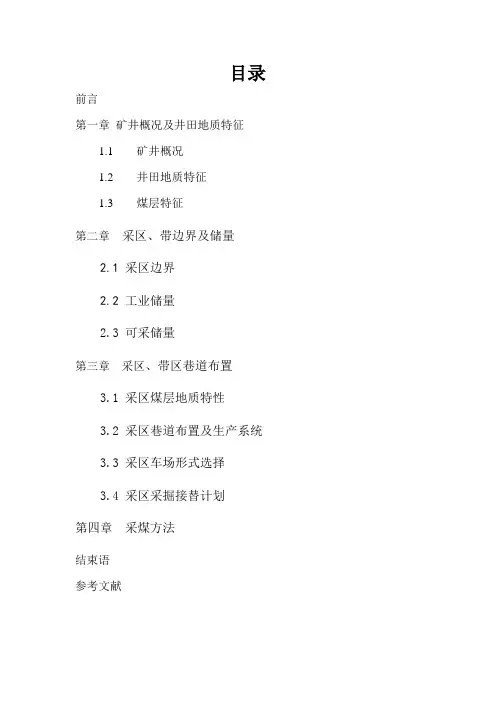

目录前言第一章矿井概况及井田地质特征1.1 矿井概况1.2 井田地质特征1.3 煤层特征第二章采区、带边界及储量2.1 采区边界2.2 工业储量2.3 可采储量第三章采区、带区巷道布置3.1 采区煤层地质特性3.2 采区巷道布置及生产系统3.3 采区车场形式选择3.4 采区采掘接替计划第四章采煤方法结束语参考文献前言采矿课程设计是采矿工程专业学习的重要一环，它是继我们学过《井巷工程》、《采矿学》、《爆破工程》等课程，以及通过生产实习之后进行的，其目的是巩固和扩大我们所学理论知识并使之系统化，培养我们运用所学理论知识解决实际问题的能力，提高我们计算，绘图，查阅资料的基本技能，为奠定基础。

依照老师精心设计的题目，按照大纲的要求进行，要求我们在规定的时间内独立完成计算，绘图及编写说明书等全部工作。

煤层开采设计是煤炭开采重要环节，而煤矿开采技术根据煤层赋存条件的不同有很大差异。

开采方式不对会造成煤炭的极大浪费，甚至会造成伤亡事故的发生。

在21世纪，能源极为重要的时代，要适应蓬勃发展的社会经济，就必须优化开采技术，体现绿色开采和可持续发展策略，而合理的开采设计则能有效减少煤炭损失，将赋存在地下的煤炭高速度，高效率的回采出，满足祖国经济建设对能源的需求。

设计中要求严格遵守和认真贯彻《煤炭工业设计政策》、《煤矿安全规程》、《煤矿工业矿井设计规范》以及国家制定的其它有关煤炭工业的方针政策，设计力争做到分析论证清楚，论据确凿，并积极采用切实可行的先进技术，力争使自己的设计达到较高水平，但由于本人水平有限，难免有疏漏和错误之处，敬请老师指正。

第一章矿井概况及井田地质特征1.1矿井概况1.1.1 井田位置、范围和交通位置郭二庄煤矿位于河北省邯郸武安市北部，以高村为中心，南距武安市约5km。

邯郸-长治公路横跨矿区南端，邢台-都党公路纵贯矿区东缘。

煤矿运煤专用线在上泉车站与褡午环形铁路接轨，交通十分便利（见图1-1）。

井田范围：北以第1地质剖面与郭二庄矿为界；南以第13地质剖面与上泉勘探区为界；西部以井田F4断层与地方煤矿为界；东部以F22断层及-550m水平切割各煤层为边界，地理坐标：北纬36°40′10″～36°43′47″，东径113°47′09″～113°48′32″。

《煤矿开采学》课程设计说明书班级：姓名：学号：指导老师：完成时间：目录序论 (3)第一章．带区巷道布置 (5)第一节．带区储量与服务年限 (5)第二节．带区内的再划分 (6)第三节．确定带区内准备巷道布置及生产系统 (8)第四节．带区中部甩车场线路设计 (9)第二章．采煤工艺设计 (10)第一节．采煤工艺方式的确定 (10)第二节．工作面合理长度的确定 (15)第三节．采煤工作面循环作业图表的编制 (16)序论一、设计目的1.通过课程设计，使学生进一步消化和理解《煤矿开采学》所讲授的基本理论知识，对现代化矿井的采煤方法、准备方式等的内涵有一个基本了解。

2.通过课程设计，培养学生动手能力，对编写采矿技术檔，包括编写设计说明书及绘制设计图纸进行初步锻炼。

3.为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。

二、设计题目1、设计题目的一般条件采区位置上部标高-450m，下部标高-600m，采（带）区走向平均长度2287.5m，倾斜平均长度为1353.6m，倾角平均为7°。

采区内共有两层煤，区内地质构造简单，为单斜构造，无断层和褶曲,无火成岩侵入。

采区内无大的含水层和地下水，开采条件较好。

运输方式为大巷采用3吨底卸式，10吨级线电机车牵引，井底车场为折返式，矿井通风方式为中央并列式。

运输大巷和回风大巷均布置在煤层地板岩石中，标高自定，采取生产能力为90万吨/年。

2、煤层特征本采区内赋存的C1煤层和C2煤层，煤层均为薄煤层。

煤层埋藏稳定，构造简单，煤质中硬。

煤层爆炸指数为34-70%。

煤层瓦斯相对涌出量为低于5立方米/吨日，瓦斯含量小，采（带）区所属矿井属于低瓦斯矿井。

三、课程设计内容1、一个采区（盘区）或带区巷道布置设计；2、一个采煤工作面的采煤工艺设计及编制循环图表；3、采区中部车场线路设计第一章带区巷道布置第一节带区储量与服务年限1、设计生产能力90万t/年。

2、带区工业储量、设计可采储计算（1）带区工业储量Zg=H×L×(m1+m2)×γ (公式1-1) 式中： Zg---- 带区工业储量，万t；H---- 带区倾斜长度，1353m；L---- 带区走向长度，2287 m；γ---- 煤的容重，1.35t/m3；m1---- C2煤层煤的厚度，为3米；m2----C1煤层煤的厚度，为3米；Zg1=1353×2287×3×1.35=1253.19万tZg2=1353×2287×3×1.35=1253.19万tZg=1353×2287×（3+3）×1.35=2506.38万t（2）、设计可采储量ZK=（Zg-P）×C (公式1-2)式中：ZK---- 设计可采储量, 万t；Zg---- 工业储量，万t；P---- 永久煤柱损失量，万t；C---- 带区采出率，厚煤层取75%，中厚煤层取80%，薄煤层85%，这里C 1=0.75, C2= 0.80。

采矿学课程设计范本一、教学目标本课程的教学目标是让学生掌握采矿学的基本概念、原理和技能，能够运用所学知识分析和解决实际问题。

具体包括：1.知识目标：学生能够理解采矿学的基本概念、矿床成因、勘探方法、开采技术、矿井设计等内容，掌握矿产资源评价、矿山环境保护等基本原理。

2.技能目标：学生能够运用所学知识进行矿产资源的评价和开发，具备矿山设计和环境保护的能力。

3.情感态度价值观目标：培养学生对矿产资源的珍惜和保护意识，使学生在面对矿产资源开发与环境保护的矛盾时，能够做出符合可持续发展的决策。

二、教学内容根据课程目标，教学内容主要包括采矿学的基本概念、矿床成因、勘探方法、开采技术、矿井设计等。

具体安排如下：1.矿床学：介绍矿床的定义、分类、成因和分布规律，使学生掌握矿床的基本特征。

2.矿产资源评价：教授矿产资源的评价方法，包括储量计算、品位评价和经济效益分析等。

3.矿山开采技术：讲解地下矿床的开采方法、矿井设计、采矿机械设备等。

4.矿山环境保护：介绍矿山环境保护的原则、方法和措施，使学生具备保护环境的能力。

5.实践环节：安排实地考察矿山，使学生更好地理解采矿学的理论和实践。

三、教学方法为了激发学生的学习兴趣和主动性，本课程采用多种教学方法，包括：1.讲授法：教师讲解采矿学的基本概念、原理和技能，引导学生掌握课程内容。

2.案例分析法：通过分析具体的矿山案例，使学生学会运用所学知识解决实际问题。

3.实验法：安排实验课程，让学生亲身参与矿物的鉴定、矿床模型制作等实践操作。

4.讨论法：学生就矿山开发与环境保护等热点问题进行讨论，培养学生的思辨能力。

四、教学资源为了支持教学内容和教学方法的实施，本课程准备以下教学资源：1.教材：选用权威、实用的采矿学教材，为学生提供系统的学习资料。

2.参考书：推荐学生阅读相关的参考书籍，丰富学生的知识体系。

3.多媒体资料：制作课件、视频等多媒体资料，生动展示矿山景象，提高学生的学习兴趣。

目录第一章课程设计大纲 (1)1.1实践课程的性质、目的与任务.................................... 错误！未定义书签。

1.2课程设计的基本要求.................................................... 错误！未定义书签。

第二章采区概况及开采范围.................................................... 错误！未定义书签。

2.1采区概况及开采范围.................................................... 错误！未定义书签。

第三章采区地质情况................................................................ 错误！未定义书签。

3.1煤层情况........................................................................ 错误！未定义书签。

3.2煤质 (4)3.3瓦斯、煤尘、自燃、地温等情况 (4)3.4地质构造........................................................................ 错误！未定义书签。

3.5开采条件评述................................................................ 错误！未定义书签。

3.6水文地质特征................................................................ 错误！未定义书签。

第四章采区工业和可采储量.. (9)4.1采区工业储量计算 (9)4.2采区煤柱损失计算 (9)4.3采区可采储量计算 (10)第五章采区巷道布置................................................................ 错误！未定义书签。

采矿学课程设计书一、教学目标本课程的教学目标是让学生掌握采矿学的基本概念、原理和方法，了解采矿工程的基本流程和关键技术，培养学生对采矿事业的热爱和责任感。

具体来说，知识目标包括：1.掌握采矿学的基本概念和术语；2.理解采矿工程的基本原理和方法；3.了解采矿工程的安全技术和环境保护措施；4.熟悉采矿工程的经济和技术指标。

技能目标包括：1.能够运用采矿学的基本原理和方法解决实际问题；2.能够进行采矿工程的设计和计算；3.能够分析采矿工程的安全和经济效益；4.能够进行采矿工程的施工现场管理和。

情感态度价值观目标包括：1.培养学生对采矿事业的热爱和责任感；2.培养学生对安全生产的重视和遵守；3.培养学生对环境保护的关注和行动；4.培养学生团队合作和创新精神。

二、教学内容本课程的教学内容主要包括采矿学的基本概念、原理和方法，采矿工程的基本流程和关键技术。

具体来说，教学大纲如下：1.采矿学基本概念：矿产资源的概念、分类和分布；采矿的基本方法和技术。

2.采矿工程原理：矿床地质特征和勘探方法；矿井设计和施工技术；矿井通风和安全技术。

3.采矿工程流程：矿石开采和运输技术；矿石处理和选矿技术；矿渣处理和利用技术。

4.采矿关键技术：矿井支护和岩土工程；矿井水防治和环境保护；矿山机械和自动化技术。

三、教学方法本课程的教学方法主要包括讲授法、讨论法、案例分析法和实验法。

具体来说，教学方法如下：1.讲授法：通过教师的讲解，让学生掌握采矿学的基本概念、原理和方法；2.讨论法：通过分组讨论和课堂讨论，培养学生的思考和表达能力；3.案例分析法：通过分析实际案例，让学生了解采矿工程的基本流程和关键技术；4.实验法：通过实地考察和实验操作，让学生亲身体验采矿工程的实践过程。

四、教学资源本课程的教学资源主要包括教材、参考书、多媒体资料和实验设备。

具体来说，教学资源如下：1.教材：选用权威、实用的采矿学教材，作为学生学习的主要参考资料；2.参考书：推荐相关的采矿学参考书籍，丰富学生的知识体系；3.多媒体资料：制作课件、教学视频等多媒体资料，提高学生的学习兴趣和效果；4.实验设备：准备相应的实验设备和器材，为学生提供实践操作的机会和条件。

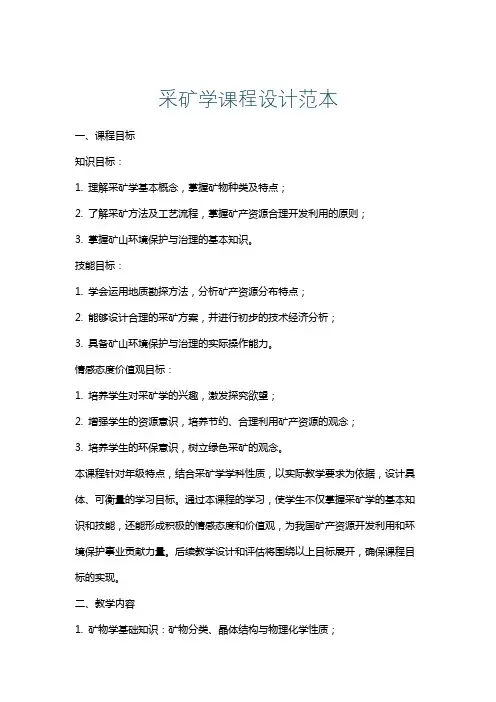

采矿学课程设计范本一、课程目标知识目标：1. 理解采矿学基本概念，掌握矿物种类及特点；2. 了解采矿方法及工艺流程，掌握矿产资源合理开发利用的原则；3. 掌握矿山环境保护与治理的基本知识。

技能目标：1. 学会运用地质勘探方法，分析矿产资源分布特点；2. 能够设计合理的采矿方案，并进行初步的技术经济分析；3. 具备矿山环境保护与治理的实际操作能力。

情感态度价值观目标：1. 培养学生对采矿学的兴趣，激发探究欲望；2. 增强学生的资源意识，培养节约、合理利用矿产资源的观念；3. 培养学生的环保意识，树立绿色采矿的观念。

本课程针对年级特点，结合采矿学学科性质，以实际教学要求为依据，设计具体、可衡量的学习目标。

通过本课程的学习，使学生不仅掌握采矿学的基本知识和技能，还能形成积极的情感态度和价值观，为我国矿产资源开发利用和环境保护事业贡献力量。

后续教学设计和评估将围绕以上目标展开，确保课程目标的实现。

二、教学内容1. 矿物学基础知识：矿物分类、晶体结构与物理化学性质；教材章节：第一章 矿物学基础内容：1.1 矿物分类及特点；1.2 晶体结构与矿物物理化学性质。

2. 采矿方法及工艺流程：地下采矿、露天采矿、溶浸采矿等；教材章节：第二章 采矿方法与工艺内容：2.1 地下采矿方法；2.2 露天采矿方法；2.3 溶浸采矿方法及工艺流程。

3. 矿产资源开发利用：资源评价、采矿方案设计、技术经济分析；教材章节：第三章 矿产资源开发利用内容：3.1 矿产资源评价；3.2 采矿方案设计；3.3 技术经济分析。

4. 矿山环境保护与治理：矿山环境问题、环境保护措施、治理技术；教材章节：第四章 矿山环境保护与治理内容：4.1 矿山环境问题；4.2 环境保护措施；4.3 治理技术。

本教学内容根据课程目标，结合教材章节，制定详细的教学大纲。

内容安排和进度确保科学性和系统性，使学生在掌握理论知识的同时，能够实际应用到采矿工程实践中。

教学内容涵盖矿物学基础、采矿方法、资源开发利用及环境保护与治理等方面，为培养采矿专业人才提供全面、系统的知识体系。

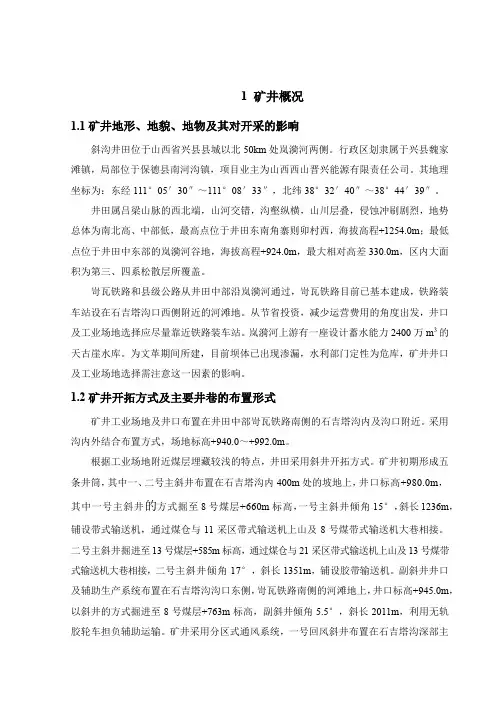

1 矿井概况1.1矿井地形、地貌、地物及其对开采的影响斜沟井田位于山西省兴县县城以北50km处岚漪河两侧。

行政区划隶属于兴县魏家滩镇，局部位于保德县南河沟镇，项目业主为山西西山晋兴能源有限责任公司。

其地理坐标为：东经111°05′30″～111°08′33″，北纬38°32′40″～38°44′39″。

井田属吕梁山脉的西北端，山河交错，沟壑纵横，山川层叠，侵蚀冲刷剧烈，地势总体为南北高、中部低，最高点位于井田东南角寨则卯村西，海拔高程+1254.0m；最低点位于井田中东部的岚漪河谷地，海拔高程+924.0m，最大相对高差330.0m，区内大面积为第三、四系松散层所覆盖。

岢瓦铁路和县级公路从井田中部沿岚漪河通过，岢瓦铁路目前已基本建成，铁路装车站设在石吉塔沟口西侧附近的河滩地。

从节省投资，减少运营费用的角度出发，井口及工业场地选择应尽量靠近铁路装车站。

岚漪河上游有一座设计蓄水能力2400万m3的天古崖水库。

为文革期间所建，目前坝体已出现渗漏，水利部门定性为危库，矿井井口及工业场地选择需注意这一因素的影响。

1.2矿井开拓方式及主要井巷的布置形式矿井工业场地及井口布置在井田中部岢瓦铁路南侧的石吉塔沟内及沟口附近。

采用沟内外结合布置方式，场地标高+940.0～+992.0m。

根据工业场地附近煤层埋藏较浅的特点，井田采用斜井开拓方式。

矿井初期形成五条井筒，其中一、二号主斜井布置在石吉塔沟内400m处的坡地上，井口标高+980.0m，其中一号主斜井的方式掘至8号煤层+660m标高，一号主斜井倾角15°，斜长1236m，铺设带式输送机，通过煤仓与11采区带式输送机上山及8号煤带式输送机大巷相接。

二号主斜井掘进至13号煤层+585m标高，通过煤仓与21采区带式输送机上山及13号煤带式输送机大巷相接，二号主斜井倾角17°，斜长1351m，铺设胶带输送机。

第一章采区地质概况1.1 煤层地质特征1.1.1带区位置及范围本次设计带区为西一带区，位于井田的西翼，本设计只对13-1煤层做地质论述：13-1煤层西起工广煤柱线，东到Fe7断层，北靠东翼轨道大巷。

1.1.2煤层赋存状况13-1煤层：煤厚1.33～8.18m，平均煤厚4.25m，可采指数为1，变异系数为26.4％，本区范围内属较稳定的中厚～厚煤层。

煤层结构简单，煤层走向变化范围为0～110°，倾向E～SW，倾角6～10°，平均倾角8°。

煤层顶底板特征见表1-1。

表1-1煤层类别岩石名称厚度(m) 主要岩性特征（含水性）13-1 伪顶炭质页岩0-1.16/0.5灰黑色，片状，松散易碎，不稳定，零星发育。

直接顶砂质泥岩0-10.13/4.26灰～深灰色，块状，含植物碎片化石，泥岩抗压强度20-50MPa，抗拉强度约1～2.5MPa，13-2煤局部发育。

老顶细砂岩～粗砂岩0-10.0/5.32灰～灰白色，以中细粒结构为主，钙泥质胶结，含裂隙水。

抗压强度一般40～60MPa，抗拉强度2.0～2.5MPa。

直接底砂质泥岩、泥岩及12煤0.6-6.96/3.6灰～褐灰色，富含植物根化石。

老底粉细砂岩及中砂岩0-11.4/5.6灰～灰白色，微波状层理，钙质胶结，含裂隙水。

1.1.3煤层顶底板1、13-1煤层顶底板（1）伪顶：岩性一般为炭质页岩或粘土岩，厚度一般0.2～0.6m，抗压强度小于5MPa。

伪顶发育不稳定，强度小，易离层冒落。

（2）直接顶：本区13-1煤层直接顶主要有两种组合形式，一种为泥岩或砂质泥岩与13-2煤层组成的复合顶板。

直接顶一般裂隙较发育，局部含植物化石碎片。

其抗压强度一般为20～50MPa，抗拉强度为1～2.5MPa，拟属Ⅰ类不稳定或Ⅱ类中等稳定顶板。

（3）老顶：老顶岩性一般为灰白色中粗粒砂岩，厚度较大，稳定性好，抗压强度为40～60MPa，抗拉强度2.0～2.5MPa，与直接顶呈冲刷接触类型的老顶，岩性一般为粉砂岩～中砂岩，抗压强度较直覆老顶低。

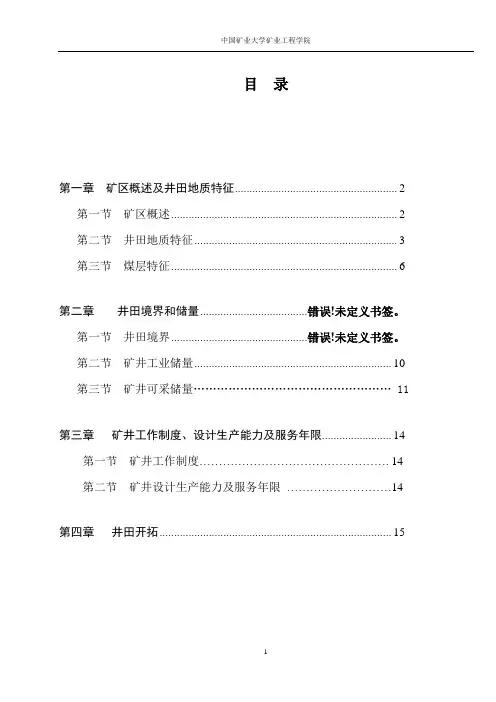

目录第一章矿区概述及井田地质特征 (2)第一节矿区概述 (2)第二节井田地质特征 (3)第三节煤层特征 (6)第二章井田境界和储量.................................. 错误！未定义书签。

第一节井田境界............................................ 错误！未定义书签。

第二节矿井工业储量 (10)第三节矿井可采储量 (11)第三章矿井工作制度、设计生产能力及服务年限 (14)第一节矿井工作制度 (14)第二节矿井设计生产能力及服务年限 (14)第四章井田开拓 (15)第一章 矿区概述及井田地质特征第一节1.1矿区概述1.1.1井田位置、范围和交通位置004煤矿位于山东枣庄市腾南煤田中部，地岗头大坞休城矿北徐楼矿望冢赵坡矿武所屯矿留庄矿王晁矿庄里矿级索矿泉上矿曹庄矿鲍沟郭庄矿西岗柴里矿蔡园矿蒋庄矿官柴专线崔庄矿岱庄矿田陈矿欢城姜屯滕州市留庄姚桥矿徐庄矿高庄矿付村矿三河口矿微山县郝寨孔庄矿沛县薛城区欢城煤矿图　例张汪官桥去枣庄京沪铁路104国道北七五矿欢城矿微山二号井大屯煤电公司京杭运河384437520523125389562520523125389562520486875384437520486875级索河荆图1-1 矿井交通位置图1.1.2地形地貌井田内地形为—自东向西南缓慢下降的滨湖冲积平原，地面标高+39—+43m。

1.1.3河流及水系由于靠近南四湖，几乎承受鲁西南地表主要水系的来水，历史上多次泛滥成灾，如1957年遭遇百年特大洪水，导致郭河决堤和湖水泛滥，湖水水位由常年的+33m上涨到+37.01m。

但本井田未受洪水淹没。

1.1.4矿区气象地震本区属季风型大陆气候，历年平均气温13.5°C，最高气温+40.9°C，最低气温-21.8°C。

最大冻土深度0.28m，年平均降雨量804.3mm。

采矿工程专业煤矿开采学课程设计说明书目录一、带区巷道布置1、带区概况 (3)2、采区储量及服务年限 (3)3、带区的再划分 (6)4、确定采区内巷道布置 (8)5、确定工作面回采巷道布置方式及推进终点位置 (12)6、确定通风布置系统煤层通风系统 (12)7、带区车场路线设计 (13)二、采煤工艺设计1、采煤工艺方式的确定 (14)2、工作面主要机械设备 (15)3、采煤机工作方式 (16)4、工作面的支架方式 (17)5、超前支护方式和距离 (18)6、校核支架的强度和高度 (18)7、工作面合理长度的验证 (21)8、循环方式选择及循环图表的编制 (23)总结 (27)参考文献 (28)一、带区巷道布置1.1 带区概况本采区为某矿第二水平第四采区，其中二采区已采，六采区未采。

上部标高-150m，下部标高-300m。

本采区构造简单，单斜构造，煤层为厚煤层，煤层埋藏稳定，构造简单，煤质中硬，煤层厚度4.5m，煤的密度为1.35t/ m3，煤的密度为1.35t/ m3，自然发火期为3-12个月。

采区走向长度2020m，倾斜长度1200m,煤层倾角为7.5°，采区生产能力自定。

运输方式：大巷运煤采用胶带输送机，辅助运输采用1.5t固定式矿车，10t架线电机牵引。

瓦斯等级：瓦斯相对涌出量 5 m3/t，为低瓦斯矿井。

图1 煤层柱状图1.2 采区储量及服务年限1.采区工业储量Q L I M R20201200 4.5 1.351472.58t=⨯⨯⨯=⨯⨯⨯=工万式中： Q 工 —— 地质储量和工业储量L —— 带区煤层走向长，mI —— 带区倾斜长，1200mM —— 煤层厚度，mR —— 煤的容重 1.35t/m 32.采区煤柱损失：P =（40×1200+30×1980）×4.5×1.35=65.25万t ；3.采区可采储量：Q 采=（Q 工－P ）C=（1472.58－65.25）×0.97=1365.11万t式中： Q 采—采区可采储量，万tQ 工—采区工业储量，万tP —采区煤柱损失 ，万tC —厚煤层取0.974.采区采出率：采区采出率=（采区工业储量－煤柱损失量）÷采区工业储量η=（Q工－P）÷Q工=92.70%>75% 满足要求5.采区生产能力及服务年限：工作制度：本矿井设计工作日为330天，每天三班作业，其中两班生产，一班检修。

课程设计（论文）课程名称：金属矿床露天开采题目：某矿山露天采矿开拓方案设计院（系）：*****************专业班级：***********************姓名：***学号：**************指导教师：***2014年6月27日******大学课程设计（论文）任务书专业班级：学生姓名：指导教师（签名）：一、课程设计（论文）题目二、本次课程设计（论文）应达到的目的课程设计是实践教学环节的重要组成部分，金属矿床露天开采课程设计的目的是：综合运用金属矿床露天开采课程基础理论知识，对露天矿生产系统进行设计，学习其设计方法，重点掌握露天矿境界圈定和开拓系统的设计过程、计算步骤、设计图纸绘制等内容，以及对相关设计手册的熟练运用，培养分析问题和解决问题的能力。

三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等）主要内容：根据给定的设计题目，结合矿床地质地形图、勘探线剖面图，对矿山采矿境界进行圈定，计算矿床的经济合理剥采比、最小底宽、最终边坡角、台阶坡面角、采深，绘制底部周界，并根据选取的设备和计算的参数结果最终绘制采矿终了平面图、采场剖面图和采矿方法图。

设计原始条件：矿床地质地形图、勘探线剖面图、矿石的特征等（详见设计指导书）。

设计要求：设计说明书一份，一号图纸两张，二号图纸一张。

四、应收集的资料及主要参考文献[1]《金属矿床露天开采》陈晓青主编.冶金工业出版社.2010[2]采矿设计手册》冶金工业出版社.2005[3]《金属非金属矿山安全规程》GB16423-2006.五、审核批准意见教研室主任（签字）目录******大学课程设计（论文）任务书 (1)1.绪论 (1)1.1本次课程设计应达到的目的 (1)1.2本次课程设计任务的主要内容和要求 (2)1.3矿山地质概况主要内容 (2)2.采场境界的圈定 (2)2.1台阶构成要素的参数确定 (3)2.1.1台阶高度 (3)2.1.2台阶宽度 (3)2.1.3台阶坡面角 (3)2.2境界三要素的确定 (5)2.2.1最小底宽 (5)2.2.2最终边坡角 (6)2.2.3开采深度 (8)2.3圈定露天矿底部周界 (11)2.3.1各横剖面底部周界位置的确定 (11)2.3.2确定端帮位置 (11)2.3.3连成矿体底部周界 (13)2.4圈定结果 (13)3.矿床开拓 (14)3.1主要设备选择及主要参数 (14)3.2开拓方案 (16)4.开采程序说明 (17)4.1台阶形式 (17)4.2部分工作面参数的确定 (17)结语 (19)参考文献 (20)1.绪论1.1本次课程设计应达到的目的为了使我们对《露天采矿技术》这门课程中所学的基本知识、基本理论及基本方法有个全面系统的掌握，尤其是最基本的境界圈定。

《采矿学》课程设计说明书课程名称：采矿学**: **学号：**********班级：1104班指导教师：***序论 (3)第一章．采区概况 (4)第一节．采区范围及储量 (4)第二节．采区地质及煤层 (5)第二章．采区巷道布置 (18)第一节．采煤方法 (18)第二节．采区巷道布置 (22)第三节．采区车场 (23)第三章. 采煤工艺及工作面生产组织管理 (25)第一节．工作面采煤主要工序 (18)第二节．工作面顶板管理 (22)第三节．工作面劳动组织 (23)一、目的1、初步应用《采矿学》课程所学的知识，通过课程设计，加深对《采矿学课程的理解,巩固所学的专业知识。

2、培养采矿工程专业学生解决实际问题的初步能力，对编写采矿技术文件，包括编写设计说明书及绘制设计图纸进行初步锻炼。

3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。

二、任务1、采矿工程专业课程设计的重点是矿井的采区部分,因此也称作“采取设计”。

其主要任务包括采区巷道系统，采煤方法和采煤工艺，采煤工作面生产组织管理。

2、设计所需的原始资料室生产实习时从矿山所收集的采区设计基础资料。

设计时不应受现场已有的设计和生产系统的限制，而应以技术先进、经济合理、安全可靠为原则。

三、课程设计内容1、采区巷道布置设计；2、采区上、中、下部车场任选一个进行轨道线路设计并说明车场形式、主要参数的选择；3、采煤工艺设计及编制循环图表第一章采区概况第一节采区范围及储量1、采区名称子午矿西四采区(一层煤即:1#煤其厚度为5m,)。

2、井上下位置及与相邻采区的关系子午矿西四采区位于西安科技大学高新学院旁，左侧为煤田边界，右侧与子午矿的西二采区和主要大巷相连以及与子午矿东一和东三采区相隔。

子午矿沿着东西方向，其长度为3500米，倾向沿着南北方向。

倾向水平+150到+300为界限。

4、沿走向和倾斜方向采区走向N50°E,走向长度3500m，倾斜平均长度1550m,倾角平均为13°。
