矿用防爆电磁阀使用说明书

矿用防爆电磁阀使用说明书执行标准：Q/MF-20092009-02-01发布 2009-03-01实施天津市优特电磁阀厂矿用防爆电磁阀使用说明书一、用途DFB系列防爆电磁阀是利用交流或直流电磁铁操作的矿用隔爆型ExdⅠ、厂用隔爆型ExdⅡBT4（外形见图1）；矿用增安型ExdⅠ型、厂用增安型ExeⅡBT4（外形见图2）防爆电磁阀。

该阀主要是针对煤矿井下使用，主要用于喷雾除尘系统，皮带机过热保护系统等水路“开”、“关”的自动控制。

亦可用于发电、化工、机械、冶金、轻工等工业部门中，作用液体（水油及其它无悬浮物的液体）、气体等管路的自动控制，是实现管路自动化的基础元件。

二、产品型号编制含义：电压通径防爆电磁阀三、防爆类型矿用隔爆型：标志：ExdⅠ厂用隔爆型：标志：ExdⅡBT4厂用增安型：标志：ExeⅡBT4四、产品生产依据标准：本厂生产依据如下标准：MT/T 715-1997 矿用防爆电磁阀通用技术条件Q/MF 2009（企标） 矿用防爆电磁阀技术条件五、 技术数据1、 技术规格见下表：2、 介质必须洁净无悬浮物并对铜、铸铁无腐蚀性。

0.1-1.03、 工介质压力（MPa）： 0.1-2.5 0.5-4.0 4、工作介质温度：0~60℃。

5、环境温度：+5~40℃六、 工作原理该阀电磁铁部分是采用隔爆型、增安型两种防爆结构，是将线圈等另部件置于金属外壳内，当外壳内部 发生火花时，不会点燃外部爆炸性的混合物。

图示位置：是阀处于断电后的关闭状态。

此时，阀是靠作用在橡胶膜（或活塞）上腔工作介质的压力，使阀保持良好的密封。

当线圈通电时，动铁芯被电力吸起打开先导阀，此时橡胶膜（或活塞）上腔的压力下降，在工作介质压力的作用下阀开启。

当断电时，先导阀关闭，上腔压力增大，靠膜片上下腔差压作用，立即关闭主阀。

七、 使用与维护1、 电磁阀应沿水平方向垂直安装。

2、安装时注意阀体上箭头的方向，箭头的指向为介质的流向。

3、为了保证电磁阀的动作可靠，最好在阀前管路上安装过滤器，并建议安装旁路装置。

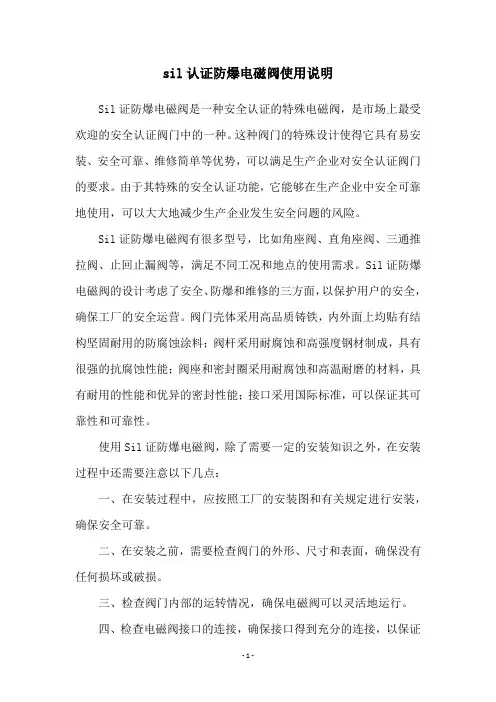

sil认证防爆电磁阀使用说明Sil证防爆电磁阀是一种安全认证的特殊电磁阀，是市场上最受欢迎的安全认证阀门中的一种。

这种阀门的特殊设计使得它具有易安装、安全可靠、维修简单等优势，可以满足生产企业对安全认证阀门的要求。

由于其特殊的安全认证功能，它能够在生产企业中安全可靠地使用，可以大大地减少生产企业发生安全问题的风险。

Sil证防爆电磁阀有很多型号，比如角座阀、直角座阀、三通推拉阀、止回止漏阀等，满足不同工况和地点的使用需求。

Sil证防爆电磁阀的设计考虑了安全、防爆和维修的三方面，以保护用户的安全，确保工厂的安全运营。

阀门壳体采用高品质铸铁，内外面上均贴有结构坚固耐用的防腐蚀涂料；阀杆采用耐腐蚀和高强度钢材制成，具有很强的抗腐蚀性能；阀座和密封圈采用耐腐蚀和高温耐磨的材料，具有耐用的性能和优异的密封性能；接口采用国际标准，可以保证其可靠性和可靠性。

使用Sil证防爆电磁阀，除了需要一定的安装知识之外，在安装过程中还需要注意以下几点：一、在安装过程中，应按照工厂的安装图和有关规定进行安装，确保安全可靠。

二、在安装之前，需要检查阀门的外形、尺寸和表面，确保没有任何损坏或破损。

三、检查阀门内部的运转情况，确保电磁阀可以灵活地运行。

四、检查电磁阀接口的连接，确保接口得到充分的连接，以保证衔接。

五、检查电磁阀接口的安全性，确保接口可以牢固安装和固定，避免发生掉落和滑动。

六、检查电磁阀的电气连接，确保其连接正确，正常接地。

七、检查阀门和管路接口的连接，确保接口处没有漏现象，保证正常止回。

八、检查阀门和管道的接口，确保接口的紧固和密封，防止外部恶劣环境影响。

Sil证防爆电磁阀是安全认证的一种重要产品，安装必须按照国家规定进行，并且在每次使用都应进行检查，以保证其安全可靠的性能。

如果阀门出现故障，应立即停止使用，安装有专业人员进行检修维护。

Sil证防爆电磁阀的使用和维修都必须遵守规定，以保证其安全可靠、便捷的性能。

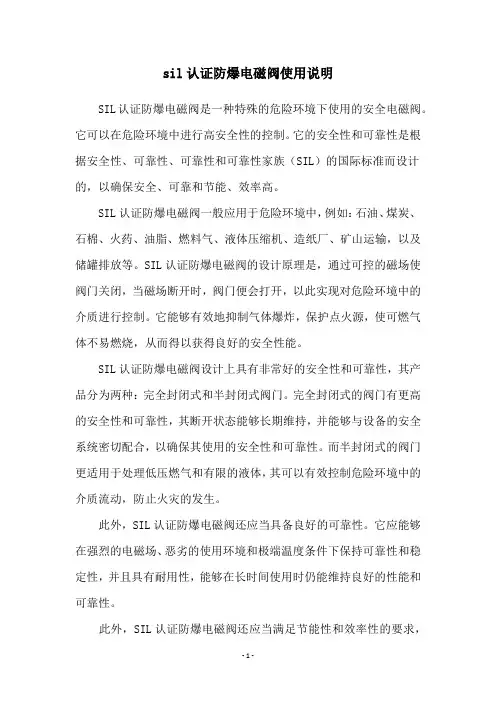

sil认证防爆电磁阀使用说明SIL认证防爆电磁阀是一种特殊的危险环境下使用的安全电磁阀。

它可以在危险环境中进行高安全性的控制。

它的安全性和可靠性是根据安全性、可靠性、可靠性和可靠性家族（SIL）的国际标准而设计的，以确保安全、可靠和节能、效率高。

SIL认证防爆电磁阀一般应用于危险环境中，例如：石油、煤炭、石棉、火药、油脂、燃料气、液体压缩机、造纸厂、矿山运输，以及储罐排放等。

SIL认证防爆电磁阀的设计原理是，通过可控的磁场使阀门关闭，当磁场断开时，阀门便会打开，以此实现对危险环境中的介质进行控制。

它能够有效地抑制气体爆炸，保护点火源，使可燃气体不易燃烧，从而得以获得良好的安全性能。

SIL认证防爆电磁阀设计上具有非常好的安全性和可靠性，其产品分为两种：完全封闭式和半封闭式阀门。

完全封闭式的阀门有更高的安全性和可靠性，其断开状态能够长期维持，并能够与设备的安全系统密切配合，以确保其使用的安全性和可靠性。

而半封闭式的阀门更适用于处理低压燃气和有限的液体，其可以有效控制危险环境中的介质流动，防止火灾的发生。

此外，SIL认证防爆电磁阀还应当具备良好的可靠性。

它应能够在强烈的电磁场、恶劣的使用环境和极端温度条件下保持可靠性和稳定性，并且具有耐用性，能够在长时间使用时仍能维持良好的性能和可靠性。

此外，SIL认证防爆电磁阀还应当满足节能性和效率性的要求，其可控的磁场能够有效控制介质流量，节能效果明显，且应具备快速响应能力，以确保安全性和可靠性的要求。

使用SIL认证防爆电磁阀时，首先用户应按照产品说明书上的说明操作，并仔细检查电磁阀的外部外形，确保其完好无损。

另外，用户还应按标准安装阀门，避免安装不当造成的阀门磨损和损坏，并保持阀门和操作机构的振动小。

此外，SIL认证防爆电磁阀的定期检修也至关重要。

用户应定期对所有控制装置进行检查，确保所有控制连接处无渗漏、损坏或受潮，以避免发生事故。

此外，还应定期检查电磁阀的磁力及连接件，确保其功能正常。

电磁阀的使用说明选型要领：电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。

选型依据：一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。

2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

二、根据流体参数选择电磁阀的：材质、温度组1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。

2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。

3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。

4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

三、根据压力参数选择电磁阀的：原理和结构品种1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。

2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

四、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。

五、根据持续工作时间长短来选择：常闭、常开、或可持续通电1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。

2、要是开启的时间短或开和关的时间不多时，则选常闭型。

3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。

六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境：必须选用相应防爆等级的电磁阀2、当管内流体有倒流现象时，可选择带止回功能电磁阀。

3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。

4、露天安装或粉尘多场合应选用防水，防尘品种(防护等级在IP54以上)。

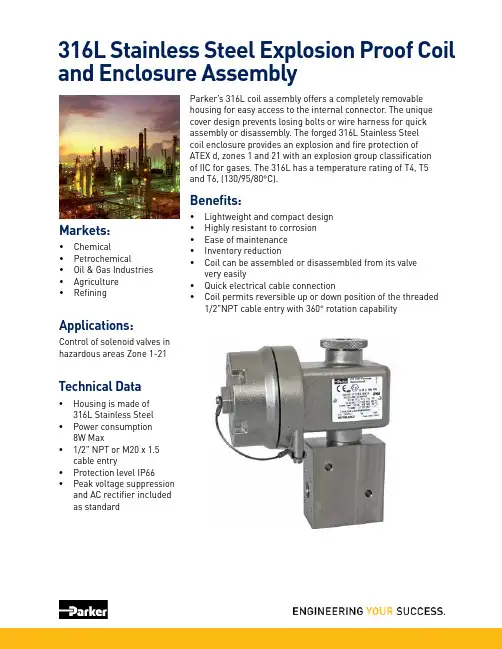

Parker’s 316L coil assembly offers a completely removable housing for easy access to the internal connector . The unique cover design prevents losing bolts or wire harness for quick assembly or disassembly. The forged 316L Stainless Steel coil enclosure provides an explosion and fire protection of ATEX d, zones 1 and 21 with an explosion group classification of IIC for gases. The 316L has a temperature rating of T4, T5 and T6, (130/95/80°C).Benefits:• Lightweight and compact design • Highly resistant to corrosion • Ease of maintenance • Inventory reduction•Coil can be assembled or disassembled from its valve very easily• Quick electrical cable connection• Coil permits reversible up or down position of the threaded1/2"NPT cable entry with 360° rotation capabilityMarkets:• Chemical• Petrochemical• Oil & Gas Industries • Agriculture •RefiningApplications:Control of solenoid valves in hazardous areas Zone 1-21316L Stainless Steel Explosion Proof Coiland Enclosure AssemblyTechnical Data• Housing is made of316L Stainless Steel • Power consumption8W Max• 1/2" NPT or M20 x 1.5cable entry• Protection level IP66• Peak voltage suppressionand AC rectifier included as standard316L Stainless Steel Explosion Proof Coil and Enclosure AssemblySolenoid Valve Product RangeDimensions (in mm)Bulletin 316L0316 March 2016© 2016 Parker Hannifin CorporationParker Hannifin Corporation Fluid Control Division 95 Edgewood Avenue New Britain, CT 06051phone 860 827 /fcdOrdering ExampleTo order a solenoid valve select:Valve reference - Coil reference and voltage code.Example for 24 VDC with M20 x 1.5 electrical connection: U133X7196-497105C2。

DFB-20/6 矿用隔爆型电磁阀使用说明书Specification for user防爆合格证号：2092678 安全标志编号：MAJ090101徐州中安机械制造有限公司XUZHOU ZHONGAN MACHINERY CO.,LTDDFB-20/6 矿用隔爆型电磁阀1．概述 DFB-20/6 矿用隔爆型电磁阀适用于煤矿井下有甲烷等爆炸性气体境中，作为控制 水、油、乳化液以及粘度小、不易燃、无悬浮物等液体在管路中流动或喷出的全开或全闭 之用。

电磁阀具有以下特点： （1）主阀开起或关闭由先导阀控制引入，开起自如； （2）适用水压范围宽，打开后水流大。

2．产品类别 2．1 型号规格：DFB-20/6，阀径 20mm，适用压力 6Mp； 2．2 防爆型式：矿用隔爆型 ExdI。

2．3 外形尺寸：220×124×70。

2．4 重量：约 6Kg。

3．适用环境条件 3．1 急停开关在下列条件下应能正常工作 （1）大气压力：86kPa～106kPa； （2）环境温度：5℃～+40℃； （3）平均相对湿度：≤95%(+25℃)； （4）无滴水或液体侵入； （5）无破坏绝缘的腐蚀性气体或蒸汽的场所； （6）无显著振动和冲击的场所； （7）有甲烷、煤尘等爆炸性混合物混合物的矿井中。

3．2 急停开关能承受的最恶劣的贮存条件为 （1）高温：+60℃； （2）低温：-40℃； （3）平均相对湿度：≤95%（+25℃）； （4）振动：加速度 20m/s2； （5）冲击：峰值加速度：300m/s2 4．主要技术性能指标 4．1 额定工作电压：AC127V 或 36V(优先选择 127V)； 4．2 额定功率：20W； 4．3 公称通径：20mm； 4．4 分类型式：常闭式；1徐州中安机械制造有限公司产品使用说明书 V907DF4．5 水压适应范围：0.2～7.5MPa； 4．6 公称压力：6MPa。

本产品适用于有防爆要求的控制元件中，例如：液压系统中的方向控制阀；可应用于有煤尘、甲烷 爆炸性气体的煤矿矿井或类似的矿山、化工、石油等易燃场合。
二、正常使用条件
2.1 大气压力80～110kPa； 2.2 周围空气温度：-20℃～+40℃； 2.3周围空气相对湿度不大于95%（25℃时）； 2.4 在含有甲烷、煤尘爆炸性危险气体的煤矿井下； 2.5 液压油：粘度为 10-350cst，过滤精度<25u。
矿用隔爆型阀用电磁铁
型号
DTBF -
L
防爆标志
ExdⅠ
额定电压
V / 频率
Hz
额定行程
m m 额定吸力
N
防爆合格证编号
安标证编号 出厂日期
出厂编号
201 年
月
宁波市鄞州通力液压电器厂
推杆
4.3 防爆结构要点 1) 电磁铁要求隔爆空腔内部的爆炸性混合物产生爆炸时，隔爆外壳不损坏，并且保证内部火焰不能 通过外壳接合面而引起电磁铁外部爆炸性混合物爆炸。 2) 组成隔爆外壳的零件，精加工后均经过 GB3836.2-2000 规定的 1.0MPa，历时 10+2S 静压试验合格， 以保证可承受最大的内部爆炸压力而不损坏。 3) 联接隔爆外壳的紧固螺栓数量不可缺少，拧入深度为螺栓的直径的 1.2～1.5 倍，以承受爆炸压力。 每个螺栓和螺母下均有弹簧垫圈，防止自行松脱。 4）电磁铁的外壳、接线盒盖、底板、导磁管、电缆密封圈等是隔爆零件，其隔爆面不得磕碰，不得 有划痕等影响隔爆效果的缺陷。 5）接线盒进、出线口设有密封圈，其电缆最小外径要与密封圈内径相符，以保证压紧螺母压装后，
电缆密封圈
1 20.5
材质： 耐油丁腈橡胶NBR 50IRHD

电磁阀说明书电磁阀说明书1. 简介电磁阀是一种常见的控制装置，通过电磁力作用来控制介质（例如液体、气体或气体）的流动。

电磁阀广泛应用于各种工业领域，例如液压系统、气动系统、冷却系统等。

本说明书旨在介绍电磁阀的工作原理、结构、安装和使用方法。

2. 工作原理电磁阀是由电磁线圈和阀体组成的。

电磁线圈通过通电产生磁场，使阀体内的阀芯移动，从而开启或关闭阀门。

在通电或断电状态下，电磁阀起到控制介质流动的作用。

当线圈通电时，磁场吸引阀芯，使阀门打开；当线圈断电时，阀芯弹簧恢复原位，阀门关闭。

3. 结构电磁阀主要由以下几个部分组成：- 阀体：包含阀门和管道接口，用于控制介质的流动。

- 阀芯：位于阀体内，受到电磁力控制，用于打开或关闭阀门。

- 电磁线圈：位于阀体外侧，通过通电产生磁场，控制阀芯的移动。

- 弹簧：用于恢复阀芯原位，关闭阀门。

- 密封件：防止介质泄漏，保证阀门的密封性能。

4. 安装方法在安装电磁阀时，需要注意以下几点：1. 选择合适的阀门类型和规格，根据实际需要确定。

2. 确保安装位置符合要求，避免电磁阀受到外力干扰或介质堵塞。

3. 注意阀门的进出口方向，确保介质能够顺利流动。

4. 连接接口要牢固可靠，确保不会发生泄漏。

5. 注意接线的正确性，防止电磁阀工作异常。

5. 使用方法电磁阀使用时需要注意以下几点：1. 确保电源的正常供应，电压和频率要与电磁阀的标定值相匹配。

2. 操作开关或控制装置，控制电磁阀的通电和断电。

3. 注意使用环境温度，避免过高或过低的温度对电磁阀的影响。

4. 定期检查电磁阀的工作状态，确保正常运行。

5. 当电磁阀长时间不使用时，应断开电源，并进行必要的维护。

6. 注意事项在使用电磁阀时，需要特别注意以下事项：1. 严禁在电磁阀上进行改装或修理，以免造成故障或危险。

2. 禁止超负荷使用电磁阀，确保电磁阀在额定压力和温度下正常工作。

3. 当电磁阀出现异常情况（如漏电、发热等）时，应立即停止使用，并寻求专业人士的帮助。

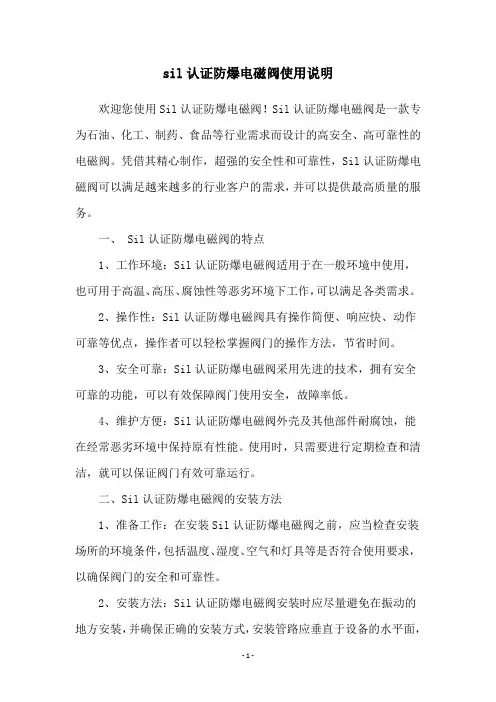

sil认证防爆电磁阀使用说明欢迎您使用Sil认证防爆电磁阀！Sil认证防爆电磁阀是一款专为石油、化工、制药、食品等行业需求而设计的高安全、高可靠性的电磁阀。

凭借其精心制作，超强的安全性和可靠性，Sil认证防爆电磁阀可以满足越来越多的行业客户的需求，并可以提供最高质量的服务。

一、 Sil认证防爆电磁阀的特点1、工作环境：Sil认证防爆电磁阀适用于在一般环境中使用，也可用于高温、高压、腐蚀性等恶劣环境下工作，可以满足各类需求。

2、操作性：Sil认证防爆电磁阀具有操作简便、响应快、动作可靠等优点，操作者可以轻松掌握阀门的操作方法，节省时间。

3、安全可靠：Sil认证防爆电磁阀采用先进的技术，拥有安全可靠的功能，可以有效保障阀门使用安全，故障率低。

4、维护方便：Sil认证防爆电磁阀外壳及其他部件耐腐蚀，能在经常恶劣环境中保持原有性能。

使用时，只需要进行定期检查和清洁，就可以保证阀门有效可靠运行。

二、Sil认证防爆电磁阀的安装方法1、准备工作：在安装Sil认证防爆电磁阀之前，应当检查安装场所的环境条件，包括温度、湿度、空气和灯具等是否符合使用要求，以确保阀门的安全和可靠性。

2、安装方法：Sil认证防爆电磁阀安装时应尽量避免在振动的地方安装，并确保正确的安装方式，安装管路应垂直于设备的水平面，以保证阀门的正常工作。

3、接线方法：施工人员在安装完毕后，应当检查Sil认证防爆电磁阀连接线和输入电源是否有良好的接触，以确保阀门的正常使用。

三、 Sil认证防爆电磁阀的使用注意事项1、操作方式：Sil认证防爆电磁阀可以采用手动或自动控制方式操作，施工人员可以根据需要自行选择适用的操作方式，以保证阀门的可靠性和安全性。

2、定期维护：为保证阀门的有效使用，施工人员在使用时应当定期检查阀门的接线、密封以及内腔的清洁，以确保阀门有效工作。

3、安全使用：施工人员在使用Sil认证防爆电磁阀时，应当熟练掌握其使用方法，避免人为操作失误，保证阀门的安全性。

故障信号输出 远控信号输出
主控板
图5
主控板电源
CN1 接主控板电源输入端
显示面板输出
XT5
4
电位器
5
6
L1 L2 L3
W1
KO
KC
XT4Βιβλιοθήκη 10手轮开关11开向开关
8
公共端
7
关向开关
9
CN4
SL1
TSO LSO1 TSC LSC1
XT2
KO
KC
KC
KO
位反电位器
D7
D6
D5
654
W1
W
V
U 接电机
EWVU
打开
（移调动整）
4.7.2 控制箱显示、操作
停止 设置
关闭
（设确置认） 现场
操作旋钮
位置选择旋钮
开到位（1） 电源缺相
（2）
100 目标
% 100% （3）
（4）
现场（点5） 动
图7
图8
4.7.2.1 显示
4.7.2.1.1LCD 液晶屏划分为 5 个显示区域（如图 8）：
4.7.2.1.2 动作状态显示：该位置设置 3 个 16*16 点阵。正在开显示“开运转”并闪烁；正
4.7.2.2.2.1 将位置选择旋钮旋转到现场位置，此时 LCD 液晶屏显示现场点动或现场保持模
式（现场点动或保持模式可在组态参数设定时设定其一）。 4.7.2.2.2.2 现场点动操作：将操作旋钮旋到“关闭”位置，并保持不动，此时电动装置向 关闭方向运动。一旦放开旋钮，旋钮会自动回到原始位置，执行器停止动作。 将操作旋钮旋到“打开”位置，并保持不动，此时电动装置向打开方向运动。一旦放开旋钮， 旋钮会自动回到原始位置，执行器停止动作。 4.7.2.2.2.3 现场保持操作：将操作旋钮旋到“关闭”位置，此时电动装置向关闭方向运动。 然后放开旋钮，旋钮会自动回到原始位置，但电动装置向关闭方向的运动仍会继续进行，直 到停止动作的条件满足（如过力矩、到达关限位等）。 将操作旋钮旋到“打开”位置，此时电动装置向打开方向运动。然后放开旋钮，旋钮会自动 回到原始位置，电动装置向打开方向的运动会继续进行，直到停止动作的条件满足（如过力 矩、到达开限位等）。 4.7.2.2.2.4 远程模拟操作（调节型）：将位置选择旋钮旋转到远程位置。LCD 液晶屏显示远 程模拟控制模式。 在远程模拟模式下，系统接收远程输入的模拟信号（4~20mA）作为目标开度。根据当前开度 和目标开度的差值自动将电动装置调整到目标位置。 ★当检测到的模拟信号丢失时（小于 3mA），显示丢信，并执行丢信处理。丢信状态下的处理 方式可在组态参数设定时选定。 4.7.2.2.2.5 远程开关操作（开关型）：将位置选择旋钮旋转到远程位置。若远程模拟控制屏

电磁阀使用说明书使用说明书一、产品介绍电磁阀是一种常用的自动控制元件，广泛应用于工业、农业、冶金、电力等领域。

本使用说明书旨在帮助用户正确使用电磁阀，确保其正常运行及延长使用寿命。

二、技术参数1. 工作电压：一般为220VAC，也可根据需要定制其他电压。

2. 工作压力：常见工作压力为0.1MPa-1.6MPa，也可根据实际需求定制其他工作压力。

3. 工作温度：一般为-10℃至80℃，也可根据使用环境要求定制其他工作温度范围。

三、安装及操作1. 安装前请仔细查看产品外观是否完好，避免安装损坏。

2. 电磁阀安装时应垂直放置，避免倾斜或颠倒安装，以确保正常通电操作。

3. 进口与出口接口请使用合适的密封材料，以防止漏气现象的发生。

4. 连接导线时，请确保电源线与电磁阀的接线端正好对应，并紧固好螺丝。

5. 操作时，请遵循以下步骤：a. 检查电磁阀与相关设备的电源线是否连接正常。

b. 检查电磁阀与相关设备的电源开关是否打开。

c. 通过控制开关或按钮来操作电磁阀开关，确保其正常开闭。

四、维护保养1. 保持电磁阀的清洁，避免污物进入影响正常运行。

2. 定期检查电磁阀的电源线及接线端是否松动，如有松动请及时拧紧。

3. 若发现电磁阀工作异常，请立即停止使用，并联系专业人员进行维修。

五、注意事项1. 请勿私自拆解电磁阀，以免造成损坏或安全事故。

2. 使用过程中请勿随意更改产品的工作电压、工作压力或工作温度范围，以免影响产品性能。

3. 遇到雷暴天气或长时间不使用时，请切断电源并将电磁阀垂直存放。

六、故障排除以下情况可能会导致电磁阀故障，请参考以下步骤进行排查：1. 电磁阀无法开启：a. 检查供电电源是否正常。

b. 检查控制开关或按钮是否正常。

c. 检查电磁阀的接线是否正确连接。

d. 若仍无法解决，请联系售后服务部门。

2. 电磁阀无法关闭：a. 检查供电电源是否正常。

b. 检查控制开关或按钮是否正常。

c. 检查电磁阀的接线是否正确连接。

一、概述北京卓川电子科技有限公司生产的ZL.72-DS-30-I型防爆电磁阀（防爆电磁锁）（以下简称电磁锁），是根据中国煤炭统配总公司1991年67号文关于“井口安全门必须实行闭锁”的要求和GB3836.1-830爆炸性环境用防爆电气设备通用规定，煤矿用电气设备制造规程（65）有关规定及煤矿安一规程要求自行设计研制的。

电磁锁主要适用于煤矿矿井无瓦斯喷出的井口安全门闭锁装置中，作为闭锁装置的执行机构，实行安全门置锁功能。

还可用于煤矿井下无瓦斯喷出的井下配电峒室的闭锁，使用架线电机车运输的巷道及沿该巷道的主要机电峒室等处的井门闭锁。

亦可单独使用。

DS-30-1型电磁锁为矿用一般型结构，防护等级为IP54，其置锁，解锁动作速度快，行程大，可靠性高，性能稳定，抗砸强度好，工作电压范围广，且为间断式瞬间性工作台，耗电极省，同时它使用时勿需改变矿原来的工作方式，还可直接使用矿井的127伏、220伏交流电压，安装、使用、维修亦极方便。

二、型号含义设计序号额定行程锁电磁三、技术参数（1）技术指标a、工作电压：127V 220V AC ；b、额定频率：50Hz；c、主锁工作电流：0.5A 解锁；付锁工作电流：0.35A 置锁；d、额定行程： 30mm；e、操作次数：500次/小时；f、额定动作时间：2分钟。

（2）使用环境条件a、海拔高度不超过2000m；b、工作环境温度-20℃—40℃；c、周围环境温度为25℃时，最大相对湿度为95%±3；d、在无剧烈颠簸振动及与垂直平面倾斜度不超过5°；e、在无甲烷和煤尘爆炸的场合；f、没有导电尘埃及足以能腐蚀金属和破坏绝缘的气体场合；g、无直接淋水的场合。

四、外形及安装尺寸图1-1外形及安装尺寸。

矿用防爆电磁阀使用说明书安徽宝龙电器有限公司、概述:1．产品用途：DF4/6矿用防爆电磁阀（以下简称电磁阀）适用于煤矿井下有甲烷、煤尘等爆炸性危险的环境中，作为喷雾除尘,降温及灭火水流控制之用。

2．产品执行标准：本产品严格执行MT/T715-1997《矿用防爆电磁阀通用技术条件》标准，同时执行Q/ABD12-2006《DF4/6矿用防爆电磁阀》企业标准。

3．防爆标志和型式：防爆标志：矿用隔爆型防爆型式：ExdI。

二、主要技术参数：1.额定电压：AC127V或36V。

2.额定容量：20W。

3.公称通径：4mm。

4.分类型式：常闭式。

5.水压适应范围：0.2～7.5MPa。

6.工作温度：5℃-40℃。

7.公称压力：6MPa。

三、外型尺寸：171×110×70。

四、型号组成和含义：DF最高工作水压MPa电磁阀型式电磁阀阀径mm电磁阀基本代号电磁阀结构见附图，由防爆外壳，阀座和阀体组成。

阀座上设有进水口和出水口，平时，进水口和出水口由碟型密封圈隔开。

防爆外壳内装有线圈、活动铁心、压缩弹簧、导磁板和阀门座等组成，不通电时，电磁阀处于关闭状态。

此时，阀是靠作用在密封圈上腔工作介质的压力，使阀保持良好的密封。

接通电源后，活动铁心被电磁力吸起打开先导阀，此时密封圈上腔的压力下降，在工作介质压力的作用下开启阀门，使阀座进水口和出水口连通。

当断电时，先导阀关闭，上腔压力增大，靠密封圈上下腔压差作用，立即关闭主阀。

六、安装、使用注意事项：1.电磁阀（电磁铁）应沿水平方向垂直安装。

2.安装时应注意阀体上箭头的方向，请勿接反进、出水口。

电磁阀座的进、出水口管径均为G3/4”，进水口内装有筛网，应定期检查清洗，以免堵塞。

4.使用的电源电压应与铭牌电压一致，否则，将烧毁线圈。

七、厂址电话：厂址：安徽省宿州市胜利西路571号。

电话：0557－3635082（销售），0557－3635239（技术）。

传真：0557－3635165E－mail：baolong@八、出版日期：本说明书于2006年08月16日出版。

电磁阀的使用说明引言：电磁阀是一种电磁控制的开关设备，广泛应用于工业自动化控制系统中。

本文将为您介绍电磁阀的基本原理、安装要求以及使用注意事项，以帮助您正确使用电磁阀并确保其正常运行。

一、基本原理电磁阀是利用电磁力控制流体介质的开关装置。

其工作原理基于电磁铁的吸合和释放，通过电磁铁的控制，控制介质的流通或截断。

电磁阀一般由电磁铁和阀体两部分组成，当电磁铁通电时，磁场会使阀芯产生吸引力，使得阀芯与阀座贴合，介质通路打开；当电磁铁断电时，磁场消失，阀芯受到弹簧力的作用回弹，阀座关闭，中断介质的流通。

二、安装要求1. 选用适当型号的电磁阀，必须根据实际需求确定电磁阀的口径、压力等参数，确保其能够满足控制系统的要求。

2. 安装电磁阀时，注意将其安装在水平或倾斜不超过5°的位置，以确保阀内部零件的正常工作，防止泄漏。

3. 针对不同介质的使用需求，选择相应的密封材料，以确保电磁阀的密封性能。

4. 安装电磁阀时，应保持周围环境清洁，并避免灰尘、杂质等进入阀体，影响阀芯的正常工作。

三、使用注意事项1. 在使用电磁阀前，请确保电源符合电磁阀的额定电压。

同时，应按照电磁阀的接线图正确接线，以免引起短路或损坏设备。

2. 请勿将电磁阀的电磁线束曲折、剪断或过度拉扯，以免损坏电磁线圈。

3. 在使用过程中，应定期维护电磁阀，检查其密封性能、阀芯的灵活性以及电磁线圈的绝缘状况。

如有问题，请及时更换损坏部件。

4. 使用电磁阀时，请勿频繁开关，以免过于频繁的启停导致电磁阀温升过大，影响其使用寿命。

5. 在电磁阀运行过程中，如出现异常情况，如声音变大、漏水等，请立即停止使用，并检查原因并及时修理。

结语：电磁阀作为一种重要的控制元件，广泛应用于工业自动化控制系统中。

通过正确的安装和使用，可以确保电磁阀的正常工作，提高系统的稳定性和可靠性。

在使用电磁阀时，请务必遵守操作规程，并按照相关要求进行维护和维修，以延长电磁阀的使用寿命。

防爆电磁阀（ZCRB40-300系列）使用说明书ZCRB系列燃气防爆电磁阀，是长沙欧泰燃气设备有限公司采用独特的直动式结构，动作灵活，启闭迅速，密封性能好，使用寿命长，操作使用方便，是燃气生产和使用单位的理想换代产品。

您可以在欧泰官网详细查看该产品该产品经国家认定的检验机构检验合格，并已取得国家级仪器仪表防爆站颁发的防爆合格证（证号：GYB00101）。

ZCRB系列燃气防爆电磁阀可在燃气泄漏时紧急切断气源，将事故隐患消灭在萌芽状态。

因此，该产品是您安全的保护神。

一、主要性能特点1、使用介质：煤气、液化石油气和天然气2、流通方向：任意3、介质温度：－20～80℃4、环境温度：－40～60℃5、安装方式：垂直安装（见封面图示）6、工作压差：0Mpa（无压差）7、可实现正反两个流向的密封8、防爆标志：Ex dⅡBT4二、产品结构图1、阀体2、阀座3、阀杆组件4、动铁芯5、电磁头图一产品结构图—1—三、外形尺寸图二外形尺寸图主要外形尺寸、连接尺寸四、工作原理1、常开型当给电磁头中的线圈通电时，位于线圈周围的静铁芯组件便产生磁性，磁力克服阀杆组件重力和回位弹簧弹力后将动铁芯连同阀杆组件向上吸起，从而使固连在阀杆组件上的阀盘与阀座紧密贴合而密封，阀门关闭。

断电后，阀盘在回位弹簧弹力及阀杆组件重力作用下恢复原位，阀门开启，管道恢复正常通气。

2、常闭型—2—在非通电状态，固连在阀杆组件上的阀盘在重力和回位弹簧弹力作用下与阀座紧密结合，阀门处于关闭状态。

通电后，线圈周围静铁芯产生磁性，磁力克服重力和弹力作用使动铁芯带动阀杆组件向上提起，从而使阀盘与阀座密封面脱离，介质通过阀座孔由一端流向另一端，阀门打开。

断电后，阀门恢复初始工作状态。

五、主要技术参数六、安装使用方法1、安装：将电磁阀按说明书封面放置方式进行垂直安装，并用密封垫、螺栓等与管道法兰连接坚固。

2、接线（见图三）整流块导磁板接线柱内接地螺钉1234三芯电缆线接电磁线圈图三接线示意图—3—首先将电磁阀顶部的盖板取下（注意不能磕碰划伤防爆面），并将进线口的压紧螺母拧下，将带有插头的三芯线穿入，其中两根与接线柱的1、2端子相连，另一根边内接地螺栓。

一、检查
1. 电源、电压是否相符
2. 使用压力是否相符
3. 接管螺纹是否相符
二、电磁阀安装
1．清除管内的异物和铁锈，若管道或介质中有异物或杂质，应在阀前安装过滤装置
2．管道螺纹密封包扎或滴胶应留出第一牙
3．注意阀上的流向标记应与介质流动方向一致
4．最佳安装位置为线圈竖直向上，即电磁阀最好水平安装。

5．安装时，严禁在线圈、电磁管上使力，当扳手使用。

三、注意事项
1. 在可燃气体或蒸气与空气形成的爆炸性混合物场所，或介质为易燃、易爆油品及气体时，应选用防爆型电磁阀。

2. 线圈带电时，严禁履盖、取下、以防过热烧毁。

3. 介质的粘度不得超出使用范围，一般适用运动粘度<21mm/S的水、气、蒸汽、弱酸、
弱碱、油品等介质。

4. 阀门从管道连接中拆卸前，必须先泄去压力、切断电源。

四、故障排除：
常闭型电磁阀在刚通上流体时会自行排出，但在极短时间内就会自行关闭，这是正常现象。

故障内容产生原因排除方法
开阀时介质不流通电源接线故障，线圈产生异味检查电源、电压、重行接线或更换线圈
先导阀排气孔堵塞拆卸先导头，清除异物
工作压力超出最大压力范围调整工作压力或更换产品型号
关阀时介质不切断断电器未脱开修正或更换断电器
膜片破裂或活塞损坏更换膜片或活塞
膜片或活塞上进气小孔堵塞疏通膜片或活塞上的进气小孔
先导头密封不良更换先导头
阀口损伤更换阀门
通电时噪音过大动、静铁芯吸合面有异物用清洁布沾汽油擦清吸合面
线圈紧固件松动拧紧紧固件
电源电压波动调整到允许范围
介质工作压力不适合调整工作压力或更换型号。

㈠、产品用途 ㈢、技术参数电磁阀作为远程自动控制的一个执行器，它广泛应用于冶金、 石化、制药、烟草、橡胶、食品医疗、城建环保、给排水、采暖空调、 消防安全、科研、景观喷灌、节能产业等各个领域。

其流通的介质有空气、燃气、蒸汽、水、油、制冷剂、防腐剂等流体。

㈡、工作原理A ．常开型 1：当电磁阀线圈通电时，电磁阀关闭。

2：当电磁阀线圈断电时，电磁阀靠介质压力打开。

B ．常闭型 1：当电磁阀线圈通电，电磁阀靠介质压力打开。

2：当电磁阀线圈断电时，电磁阀关闭。

止回功能：当出口端压力大于进口端，介质不会反向导通。

（四）、安装与维护⒈防爆电磁阀现场安装必须按照国家爆炸危险场所“电气安全规程” 中有关规定进行。

⒉防爆电磁阀内外接地，必须牢固可靠。

⒊防爆电磁阀引出电缆导线为三根，其中一根为接地线，另二根为工作导线。

⒋防爆电磁阀安装前应将管路内部清洗干净。

防 爆 标 志：Ex d II CT 5 ⒌如果流通的介质中有杂质，电磁阀进口端前必须安装密度0.5mm 的过滤器。

⒍安装电磁阀时注意阀体上箭头要求与介质流向一致。

⒎防爆电磁阀垂直安装最佳，（线圈在上）。

⒏防爆电磁阀维修时应断电后开盖，非电气人员不得拆卸电磁阀电气部件。

公称 通径 （mm ）工 作 制公称压力 （Mpa ） 电源 电压 （V ） 线圈 功率介质 温度（℃）说 明 1 100％ 无压差 0—0.6 工艺真空 0.1—0.6 0.02—0.6 0.02—1.6 0.02—2.5 0.02—5.0 0.03—100.03---200.03---300.03---400.03---500.03---60 AC ∶ 380 220 110 36 24DC ∶ 220 110 24 12直流（W ） 1.5 24.5 810 1530 50交流 (A)0.10.30.5-200 -100-60-40 -20 +0 +80 +120 +200 +350 动作方式： 直动、先导、3 5 8 控制方式： 常闭、常开 10 15 外壳防护型式：普通、防爆、防水型20 25 连接方式：管接(内螺纹)、法兰式32 40 流通介质代号： 空气、燃气、蒸汽、水油、制冷剂、防腐剂 50 65 80 100 阀体材质： 精密铸造铸铁体 精密铸造全不锈钢体150 200 250300 400 500（五）、常见故障诊断及处理：1、接通电源，电磁阀不正常工作。
