一、DMF-0.1型电磁式煤气安全切断阀简介：DMF-0.1型电磁式煤气安全切断阀由本厂生产制造的新型换代产品。

电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。

DMF-0.1型电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。

且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。

密封圈一般为耐油橡胶，二、DMF-0.1型电磁式煤气安全切断阀用途现代以煤气为燃料的各种工业窑炉大多数均采用低压煤气烧咀，由专业风机提供燃空气。

大多数的窑炉还用了空气予热装置。

在生产过程中，一旦煤气压力过低、烧咀不能正常工作时，应立即将煤气切断并停转风机，(特别情况除外）。

这样既可保证生产安全，又不至于使炉子迅速变冷。

若煤气未能及时切断，煤气尚有一定余压，有可能通过烧咀的混合气进入风管，特别是有予热装置的风管，由于温度下降会形成一定负压，更易使煤气进入风管，而后在风管内或炉内形成爆炸性的混合物，当再次点火时往往会引起爆炸，酿成事故。

这种情况曾屡有发生。

本产品正是针对这些情况而开发设计的，是以煤气为媒料的各种工业炉窑生产安全不可缺少的理想设备。

煤气发生低压原因很多，其中也包括由于停电而引起的煤气低压，现在通用的煤气切断阀是由电机驱动的，停电时就无法动作，所以对因停电而引起的煤气低压，不能达到安全保护的作用。

本产品克服这种缺点，同时切断速度也大大高于电动切断阀，更符合安全的要求。

本产品亦可适用于有类似要求的其它场合。

三、DMF-0.1型电磁式煤气安全切断阀结构和工作原理DMF-0.1型电磁式煤气安全切断阀由气密性较高的蝶阀、牵引电磁铁、杠杆装置、锁销、重锤和弹簧等构成，其结构及工作原理（见附图1）四、DMF-0.1型电磁式煤气安全切断阀技术规格：1、电磁铁一般按交流220V，电容量约为220V A供货（特殊要求时本厂也可供货）2、阀的公称压力为PN0.1MPA。

燃气电磁阀使用说明书（B）RQDF-15~300（防爆）常闭系列（B）RQDF-15K~300K（防爆）常开系列BRQDF-15SK~300SK防爆手开电关系列一、产品简介RQDF系列燃气专用系列产品是我公司在参考国外多种样机的基础上，结合国内燃气行业的特点开发研制的一种新型多功能系列产品。

燃气专用型电磁阀按现场环境不同分为普通型和防爆型，按控制方式不同分为常闭型、常开型、手开电关型（附带手动关阀装置）三种型式，按内部结构不同可分为隔膜式和活塞式，按介质压力不同可分为低压型和常压型，按工作时间不同分为间歇式工作制和长期工作制两种，按介质种类不同可分为天燃气、煤气、液化石油气、焦化气等。

本公司生产的燃气专用型系列产品被广泛用于燃气行业的各个自控领域。

如城市煤气、焦化气、天燃气等管道的自动切断及远程控制，燃气锅炉的安全保护、窑炉加热等自控系统。

二、主要特点1、采用独特的流线型球型阀体，流阻低，压力损失小。

2、线圈采用复合型优质漆包线，绝缘效果好，温升低。

3、铁芯采用耐蚀高导磁材料，起动力矩大，速度快，无剩磁现象。

4、膜片采用耐腐蚀的优质丁睛橡胶，外衬保护环套，能有效的延长产品的使用寿命。

5、控制线圈内置节能降温模块，不但可降低线圈温升且能节能，维持功率仅为正常耗能的1/3左右，并可大大延长线圈的使用寿命，进而避免了对电网及控制电路的冲击，对需长期通电的场合尤为适应。

三、主要技术参数1、公称通径：DN15~DN3002、连接方式：≤DN50英制管螺纹或法兰式≥DN65标准法兰式4、允许介质温度：M型：≤80℃H型≤130℃5、环境温度：-20℃~+40℃6、电源电压：220V AC/DC 24V AC/DC（特殊电压可订做）7、消耗功率：DN15~DN20：15W DN25~DN50：40WDN65~DN100：（启动130W，维持50W）DN125~DN300：（启动300W，维持120W）8、响应时间：≤1S9、工作介质：天燃气、城市煤气、液化石油气、纯净焦化气10、阀体材质：≤DN50锻铜体锻不锈钢体≥DN65铸铁体不锈钢体11、防护等级：IP6512、防爆等级：dIICT3四、产品分类及用途1、（B）RQDF（常闭系列）与（B）RQDF-K（常开系列）燃气专用电磁阀主要使用在燃气管道的自动控制系统，具有启闭快速、流通量大、压力损失小、密封性好等重要特点，如加装降温节能模块可用于长期工作环境。

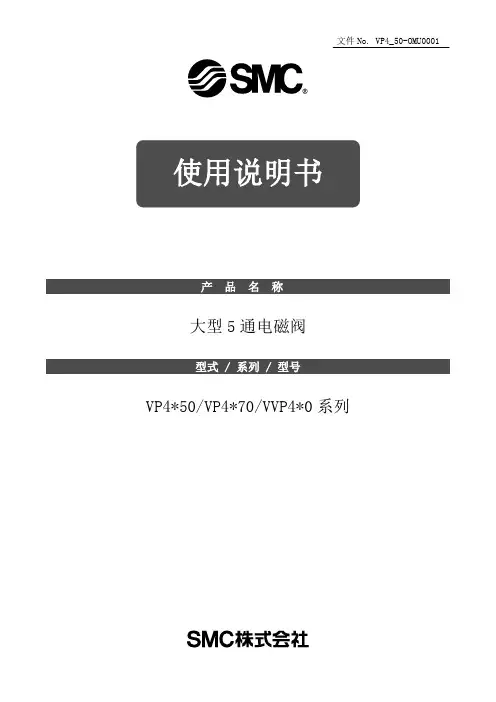

文件No. VP4_50-OMU0001大型5通电磁阀VP4*50/VP4*70/VVP4*0系列安全注意事项 ------------------------------------------------------------ 2,3 设计注意事项/选定-------------------------------------------------------- 4,5 安装--------------------------------------------------------------------- 5配管--------------------------------------------------------------------- 6配线--------------------------------------------------------------------- 6给油--------------------------------------------------------------------- 6气源--------------------------------------------------------------------- 6使用环境----------------------------------------------------------------- 7维修保养----------------------------------------------------------------- 7产品个别注意事项--------------------------------------------------------- 8故障与处理方法----------------------------------------------------------- 9,10安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

电磁式燃气紧急切断阀说明书电磁式燃气紧急切断阀是一种重要的安全设备，其功能是在燃气泄漏或火灾等紧急情况下迅速切断燃气供应，以保障人员生命财产安全。

本说明书将详细介绍电磁式燃气紧急切断阀的性能、结构、安装、使用及维护等方面，以便用户正确选择、安装、使用和维护该设备。

一、性能介绍电磁式燃气紧急切断阀采用电磁阀控制阀门开闭，具有响应快、可靠性高、安装简便、维护方便等优点。

该阀门广泛应用于燃气管道系统中，能够切断燃气供应管道的气流，并能在管路内部使燃气隔离，有效地预防燃气泄漏和火灾等事故的发生。

二、结构介绍电磁式燃气紧急切断阀主要由电磁铁、气阀、弹簧等部件组成。

阀门采用铝合金、不锈钢等高强度材料制造，结构合理，密封性能良好。

阀门外表面通常采用喷塑或电泳处理，能够有效地防腐蚀。

三、安装注意事项1、安装前应严格检查阀门的外观和内部状况，确保阀门和管道连接的密封性。

2、阀门在安装前应进行防腐和防腐处理，以保证其使用寿命和安全性。

3、安装时阀门应根据其标志箭头的方向安装，以确保其正常工作。

4、阀门应安装在易于观察、操作和维护的地方。

5、阀门安装后应进行密封性测试。

测试时应关闭手动切断阀和其他管道，打开燃气阀门，检查阀门开启和关闭状态等。

四、使用及维护1、阀门在正常使用中应定期进行检查和维护，以确保其安全可靠。

2、在每年的开机前，应进行系统检查和维护，以确保其正常开机。

3、在安装和使用过程中，如发生故障或损坏，应及时维修或更换，以确保安全。

4、不得随意对电磁式燃气紧急切断阀进行拆卸和改动，以免影响其安全性。

总之，电磁式燃气紧急切断阀是一种重要的安全设备，在使用过程中要注意其安装、维护和管理，以消除安全隐患，确保人员的生命财产安全。

如果您对电磁式燃气紧急切断阀有任何疑问或需要帮助，请及时咨询相关专业人员。

INSTALLATIONWARNINGDo not install unless the safety instructions have been read and understood.3.1EnvironmentWARNINGDo not use in an environment where the product is directly exposed to corrosive gases, chemicals,salt water , water or steam.Do not use in an explosive atmosphere.The product should not be exposed to prolonged sunlight. Use a protective cover Do not mount the product in a location where it is subject to strong vibrations and/or shock. Check the product specifications for above ratings.Do not mount the product in a location where it is exposed to radiant heat.Installation and Maintenance ManualSeries VKF3003 Port Direct Operated Poppet Solenoid ValveXSymbol(A)21(P)3(R)Rc 1/8(port A)Rc 1/8,M5x0.8(port A)2-M5x0.8(ports P , R)Rc 1/8(port P , R)Port A:Rc 1/8, M5x0.8Port R: Rc 1/8Port P: Rc 1/8Type 21/for body ported type (Port A top ported)Port A:Rc 1/8, M5x0.8Port P: Rc 1/8Type 20/for body ported type (Port A top ported)Port R: Rc 1/8Manifold, base mounted mon SUP, Common EXHPort R: Rc 1/8Type 42/for base mounted type (Port A side ported)Port P: Rc 1/8Type 40/for base mounted type (Port A bottom ported)Port R: Rc 1/8Port P: Rc 1/8Port A: Rc 1/8Port A: Rc 1/8Type S42(solenoid on same side as port A)Port P: Rc 1/8Port R: Rc 1/8Port A: Rc 1/8Use of DIN ConnectorLoosen the holding screw, and pull the connector out of the solenoid valve terminal block.After removing the holding screw, insert the flat head screw driver , etc. into the notch on the bottom of the terminal block and pry it up, separating the Loosen the terminal screws (slotted screws) on the terminal block, insert the core of the leadThe connector should be inserted and pulled out in a straight line without tilting diagonally. Circuit diagram for connector with lightSMC products have been lubricated for life at manufacturer , and do not require lubrication in If a lubricant is used in the system, use turbine oil Class 1(no additive), ISO VG32. Once lubricant is used in the system, lubrication must be continued because the original lubricant applied during When the manual override is operated, connected equipment will be actuated. Not following proper procedures could cause the product to malfunction and could lead to damage f handled improperly, compressed air can be dangerous. Assembly, handling and repair of pneumatic system should be performed by qualified personnel only.Drain: remove condensate from the filter bowl on a regular basis.Shut-down before maintenance: before attempting any kind of maintenance make sure the supply pressure is shut off and all residual air pressure is released from the system to be worked on.Start-up after maintenance: apply operating pressure and power to the equipment and check for f operation is abnormal, please verify product set-up Do not disassemble the product, unless required by installation or maintenance instructions.Refer to paragraph 3.4, for mounting valves onto manifolds.Operation is possible to -10°C, but measures should be taken to avoid solidification or freezing of drainage Telephone(39) 02-92711 Netherlands (31) 20-531 8888 (47) 67 12 90 20 (48) 22-548 50 85 (351) 22 610 89 22(34) 945-18 4100 (46) 8-603 0700 Switzerland (41) 52-396 3131 (90) 212 221 1512 United Kingdom(44) 1908-56 3888Red (+)Black (-)Surge voltage suppressor* MarkingLight(built into connectorSurge voltage suppressor (built intoterminal block)* MarkingsFor 24V or more DCFor AC and 12V or less DC1(-)(+)2Gland nut Washer Grommet (rubber)Holding screw Light mounting location Terminal blockNotchTerminal screw (3 places)Rating symbol (see table below)HousingACCircuit diagram12VDC or less Circuit diagram24VDC or more Circuit diagramLEDNLRLEDRR222111NL: Neon light R: ResistorLED: Light emitting diodeR: ResistorD: Protective diode LED: Light emitting diodeR: ResistorMounting screwBushingSwitching elementValveOFF Leakage currentPower supplyResistorL e a k a g e v o l t a g eHole dia. ø5ø9D。

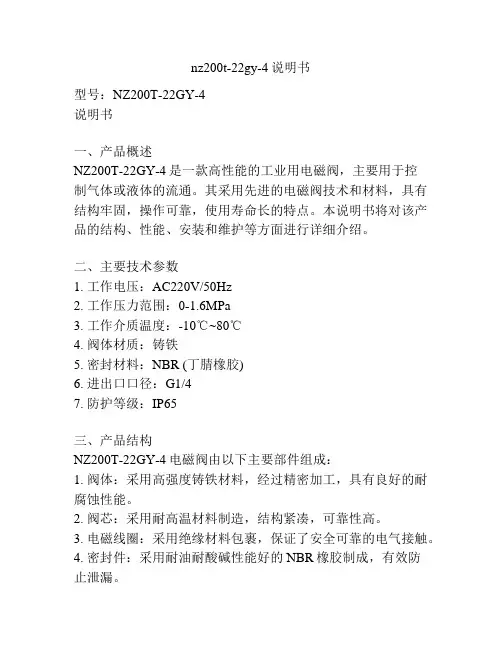

nz200t-22gy-4说明书型号：NZ200T-22GY-4说明书一、产品概述NZ200T-22GY-4是一款高性能的工业用电磁阀，主要用于控制气体或液体的流通。

其采用先进的电磁阀技术和材料，具有结构牢固，操作可靠，使用寿命长的特点。

本说明书将对该产品的结构、性能、安装和维护等方面进行详细介绍。

二、主要技术参数1. 工作电压：AC220V/50Hz2. 工作压力范围：0-1.6MPa3. 工作介质温度：-10℃~80℃4. 阀体材质：铸铁5. 密封材料：NBR (丁腈橡胶)6. 进出口口径：G1/47. 防护等级：IP65三、产品结构NZ200T-22GY-4电磁阀由以下主要部件组成：1. 阀体：采用高强度铸铁材料，经过精密加工，具有良好的耐腐蚀性能。

2. 阀芯：采用耐高温材料制造，结构紧凑，可靠性高。

3. 电磁线圈：采用绝缘材料包裹，保证了安全可靠的电气接触。

4. 密封件：采用耐油耐酸碱性能好的NBR橡胶制成，有效防止泄漏。

5. 其他配件：包括固定螺丝和垫圈等。

四、使用环境要求1. 温度范围：-10℃~60℃。

2. 湿度范围：相对湿度不大于85%。

3. 周围环境无可燃气体或腐蚀性气体，无强烈振动和冲击。

4. 安装位置应平稳，并与输送介质方向一致，防止堵塞。

五、安装与使用1. 产品应由专业技术人员安装，并确保阀体与管路连接牢固、不漏气。

2. 在使用前，请仔细检查阀体和密封件是否完好，如有损坏需及时更换。

3. 接通电源后，可通过观察电磁线圈上的指示灯来判断电磁阀是否正常工作。

4. 操作该电磁阀时，应根据实际需要合理控制通电时间和通电频率。

5. 在长时间不使用时，应切断电源，并进行定期维护，清洁阀体和密封件。

六、维护与保养1. 常规维护：定期检查并清洁阀体和密封件，确保无杂质和泄漏。

2. 寿命维护：根据使用情况，及时更换耐磨损的部件，以延长电磁阀的使用寿命。

3. 定期检查电磁线圈的绝缘性能，如发现有损坏或老化的情况，需要及时更换。

燃气紧急切断电磁阀说明书 型号: EMV01A● 概 述：本公司燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。

它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。

当发生有害的强烈震动时，阀门会自动关闭。

开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。

● 外型尺寸:● 主要技术参数◆适用气体：天然气;石油液化气;人工煤气等◆ 关阀方式： 直流脉冲驱动/手动无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V.（脉冲）◆ 阀体材质：黄铜合金 (HPb59-1) ◆ 驱动电流： <2A （脉冲）◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型◆ 最大工作压力：5kPa ◆ 防爆标志： Exm ⅡT6◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A) ◆ 出线长度： 0.4米◆ 开阀方式：手动复位◆ 执行标准：● 原 理该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。

关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ）例：电容放电方式驱动电路原理图：DC9V ～12V GND470uf~1000uf /35V10K 白 DC 黑防护盖红色拉柄执行机构 控制电缆 阀体燃气紧急切断电磁阀说明书型号: EMV01A●操作说明1. 阀门在开启状态有两种关阀方式：①给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V）电能，阀门则快速关闭；②打开防护盖，手动压下红色手柄也可关阀。

关阀后状态自保持。

注意：通常情况不宜打开防护盖，以免误操作关阀。

2. 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。

开阀状态可自保持。

注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平衡后再开阀。

ICS 91.140 Q82备案号：DB44家用燃气用具自吸电磁阀Self-feeding magnetic valve for domestic gas appliance（送审稿）广东省质量技术监督局 发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 产品分类 (1)5 技术要求 (2)6 试验方法 (4)7 检验规则 (8)8 标志、包装、运输、贮存 (9)前言本标准由广东省质量技术监督局提出。

本标准委托国家燃气用具产品质量监督检验中心（佛山）负责解释。

本标准起草单位：国家燃气用具产品质量监督检验中心（佛山）、中山华帝燃具股份有限公司、广东顺德百威电子有限公司、广东万家乐燃气具有限公司、广东万和电器有限公司、中山市亚洲龙电器有限公司。

本标准主要起草人：姚克农、李卫平、易宏斌、舒超、黄万生、叶远璋、潘显章。

家用燃气用具自吸电磁阀1 范围本标准规定了家用燃气用具自吸电磁阀的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于使用直流电源工作，用于燃气通路切断/导通的家用燃气用具自吸电磁阀（以下简称“电磁阀”）。

注：本标准所指燃气，是GB/T 13611-1992《城市燃气分类》、GB/T 13612-1992《人工煤气》规定的燃气。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191-2000 包装储运图示标志GB 6932 家用燃气快速热水器GB 9969.1 工业产品使用说明书总则GB/T 13611—1992 城市燃气分类GB/T 13612—1992 人工煤气QB/T 2278.2-1996 家用燃气快速热水器自吸电磁阀3 术语和定义下列术语和定义适用于本标准。

电磁式燃气紧急切断阀维护保养使用说明书型号：AF01B-DN15~DN25欧好牌电磁式燃气紧急切断阀（以下简称电磁阀）作为燃气管道附属设备，是为了保证燃气用户的用气安全，防止因燃气泄漏导致的中毒、爆炸、火灾事故给燃气用户带来的损失。

因此正确的使用和维护保养电磁阀，有利于保障燃气用户的用气安全，有利于保证电磁阀的使用寿命，降低使用成本。

1、使用前确认●确认阀门防尘盖未丢失并完好，防尘盖丢失或损坏可能导致电磁阀打不开甚至漏气。

●确认防尘盖内红色拉帽未丢失。

若丢失会影响电磁阀的手动操作功能。

●确认防尘盖内红色拉帽周围清洁无杂质，若存有大量杂质应及时吹扫，否则可能导致电磁阀打不开甚至漏气。

●确认电磁阀手动功能正常，手动拉起或按下红色拉帽，无卡滞现象。

●确保电磁阀电缆线与燃气报警器正确连接，并测试燃气报警器报警后，电磁阀能够正常关闭。

若用户装修改线应确保接线极性与装修前一致，并测试电磁阀关闭功能正常，否则可能导致发生燃气泄漏时电磁阀无法及时关闭气源，引起燃气事故。

●若用户装修需改动电磁阀的安装位置应通过燃气公司，并由具备安装资质的单位改装。

私自改装出现燃气事故用户负全责。

2、使用过程中电磁阀的使用及维护保养●使用过程中电磁阀的防尘盖不能丢失并应盖紧，其具有防尘防水功能，可以保证电磁阀正常工作。

●使用过程中电磁阀严禁压、挂重物，以免损坏电磁阀，造成燃气泄漏。

●使用过程中电磁阀拉杆位置严禁大量进水，否则造成芯轴锈蚀，可能导致电磁阀打不开甚至漏气，或燃气报警器报警后不关断，引起燃气事故。

●使用过程中燃气泄漏报警切断系统应定期测试功能，保证其报警、切断功能正常，一般每年检测一次。

●欧好牌电磁阀的工作电压为脉冲DC9~24V，用户使用过程中若更换燃气报警器应确认报警器联动输出信号符合电磁阀的工作电压要求。

否则可能损坏电磁阀或发生燃气泄漏时电磁阀无法及时关闭气源，引起燃气事故。

3、重要告知下列原因引起的电磁阀损坏，不在我公司承诺的免费保修服务和承担质量责任的范围内：●私自改装燃气管道造成电磁阀损坏或工作不可靠。

电磁阀的使用说明引言：电磁阀是一种电磁控制的开关设备，广泛应用于工业自动化控制系统中。

本文将为您介绍电磁阀的基本原理、安装要求以及使用注意事项，以帮助您正确使用电磁阀并确保其正常运行。

一、基本原理电磁阀是利用电磁力控制流体介质的开关装置。

其工作原理基于电磁铁的吸合和释放，通过电磁铁的控制，控制介质的流通或截断。

电磁阀一般由电磁铁和阀体两部分组成，当电磁铁通电时，磁场会使阀芯产生吸引力，使得阀芯与阀座贴合，介质通路打开；当电磁铁断电时，磁场消失，阀芯受到弹簧力的作用回弹，阀座关闭，中断介质的流通。

二、安装要求1. 选用适当型号的电磁阀，必须根据实际需求确定电磁阀的口径、压力等参数，确保其能够满足控制系统的要求。

2. 安装电磁阀时，注意将其安装在水平或倾斜不超过5°的位置，以确保阀内部零件的正常工作，防止泄漏。

3. 针对不同介质的使用需求，选择相应的密封材料，以确保电磁阀的密封性能。

4. 安装电磁阀时，应保持周围环境清洁，并避免灰尘、杂质等进入阀体，影响阀芯的正常工作。

三、使用注意事项1. 在使用电磁阀前，请确保电源符合电磁阀的额定电压。

同时，应按照电磁阀的接线图正确接线，以免引起短路或损坏设备。

2. 请勿将电磁阀的电磁线束曲折、剪断或过度拉扯，以免损坏电磁线圈。

3. 在使用过程中，应定期维护电磁阀，检查其密封性能、阀芯的灵活性以及电磁线圈的绝缘状况。

如有问题，请及时更换损坏部件。

4. 使用电磁阀时，请勿频繁开关，以免过于频繁的启停导致电磁阀温升过大，影响其使用寿命。

5. 在电磁阀运行过程中，如出现异常情况，如声音变大、漏水等，请立即停止使用，并检查原因并及时修理。

结语：电磁阀作为一种重要的控制元件，广泛应用于工业自动化控制系统中。

通过正确的安装和使用，可以确保电磁阀的正常工作，提高系统的稳定性和可靠性。

在使用电磁阀时，请务必遵守操作规程，并按照相关要求进行维护和维修，以延长电磁阀的使用寿命。

Ÿ阀体上箭头指示气流方向，必须按照阀体上面标识的流向方向安装。

Ÿ安装应避免产生机械应力。

Ÿ可水平或竖直安装，但不可倒立安装，安装时电磁头不可以低于水平线。

Ÿ阀体与附近固定构筑物的最小距离应不小于50mm 。

Ÿ安装时需防止密封材料及其他杂物进到本产品或管道内。

Ÿ不要露天存放或者安装。

Ÿ强烈建议在上游管道安装过滤器Ÿ安装本产品于管道上时请使用合适的工具，切勿通过扳动产品本身来安装。

注意：严格禁止采取先安装本产品再进行管道焊接的安装方式，避免焊接时的高温、焊渣和电弧等损坏阀门。

¥安装使用前请仔细阅读并妥善保存本说明书。

¥所有本说明书所列操作只能由经过合格培训的人员进行。

¥错误的安装、调试、改动、操作或维护可能会带来人身安全及财产损失。

¥安装还应该遵照其他相应的有关法规。

¥未按照本说明书实施的不当操作而导致产品的损坏及其他直接或间接的损失，与本公司无关。

Ÿ作为安全放散电磁阀，断电时打开，一般与安全监测仪器相联动，用于空气或燃气的放散。

Ÿ适用于天然气、城市煤气、LPG 或空气等非腐蚀性气体。

Ÿ环境温度：-20~60℃。

Ÿ供电电压、入口压力P ，额定电功率，安装方向及位置请参见型号标签。

I Ÿ打开时间：≦0.5秒。

Ÿ关闭时间：﹤1秒。

Ÿ入口压力PI 可由压力测点测得。

注意：随环境温度及供电电压的不同，电磁阀体在使用时的温度可达90℃。

ƒ正确区分L 、N 和地线并接入对应接线端子；„确保线头接触良好。

用盲板封闭阀门后端管路；‚盲板与阀门之间管路上安装有压力表；ƒ关闭电磁阀；„通入测试气体，用肥皂水喷刷管路与阀门入口连接处：Ÿ如连接处有气泡冒出，则连接处有泄露；Ÿ如阀门后压力上升，则阀门内漏，检查阀门或更换阀门；Ÿ如无以上情况，则继续。

…打开电磁阀，用肥皂水喷刷管路与阀门出口连接处：Ÿ如连接处有气泡冒出，则连接处有泄露。

†气密性检测完成后移去盲板。

警告：本产品严禁高压打压检漏！注意：管道低压检漏前必须关闭本产品的下游阀门或用盲板将出口端堵住，上游接入压力最高不得超过标签上所标注的最大入口压力P 。

电磁式燃气紧急切断阀说明书电磁式燃气紧急切断阀是一种用于切断燃气管道的安全设备，广泛应用于住宅、商业和工业领域。

本说明书旨在帮助用户了解电磁式燃气紧急切断阀的使用方法、维护和保养等方面的知识。

一、产品简介电磁式燃气紧急切断阀是一种能够迅速切断燃气管道的安全设备。

它采用电磁阀控制燃气管道的开启和关闭，一旦发生燃气泄漏等危险情况，就能够实现自动切断燃气流向，保障使用者的生命财产安全。

二、使用方法1. 安装前要检查管道接口，确定其与电磁式燃气紧急切断阀的连接方式。

2. 在安装前应检查电源线路是否符合要求，电磁式燃气紧急切断阀应与保护接地线连接。

3. 安装后应按照说明书进行漏气测试，确认燃气管道无泄漏情况。

4. 日常使用时，应定期检查电磁阀是否正常工作，若发现异常，应立即联系专业人员进行维修更换，以免造成安全隐患。

三、注意事项1. 电磁式燃气紧急切断阀应由专业人员进行安装，确保安装质量和安全性。

2. 安装时应使用双岔端子，确保电源线路的可靠接地。

3. 每年至少进行一次漏气测试，检查电磁式燃气紧急切断阀的工作状态是否正常。

4. 安装位置应远离易燃易爆物品和高温场所，避免发生意外事故。

5. 切勿私自拆卸或修理电磁式燃气紧急切断阀，以免造成风险。

四、保养及维修1. 定期清洁电磁式燃气紧急切断阀表面，避免灰尘积累影响正常工作。

2. 段时间内不使用时，应关闭电源，以节约能源和延长使用寿命。

3. 在使用过程中，避免受到振动、撞击或过度擦拭等操作，以免损坏产品。

4. 当出现切断燃气不畅或不关闭情况时，应及时联系售后服务点，由专业人员进行检查和维修。

五、总结电磁式燃气紧急切断阀是一种关系到用户生命财产的安全设备，因此在安装和使用过程中要注意各项注意事项，并定期进行检查和维护。

同时，使用必须符合要求，接地稳妥，以确保设备的正常工作和安全使用。

玑法 燃气紧急切断电磁阀说明书 型号: PS01A DN15A/DN20A 台州磐石金属制品有限公司● 概 述：本公司PS01A 系列燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。

它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。

当发生有害的强烈震动时，阀门会自动关闭。

开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。

● 外型尺寸:● 主要技术参数◆ 适用气体：天然气;石油液化气;人工煤气等 ◆ 关阀方式： 直流脉冲驱动/手动无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V .（脉冲）◆ 阀体材质：黄铜合金 ◆ 驱动电流： <2A （脉冲）◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型◆ 最大工作压力：10kPa ◆ 出线长度： 0.4米◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A)◆ 开阀方式：手动复位◆ 执行标准：● 原 理该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。

关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ）例：电容放电方式驱动电路原理图：规格 A(mm) B(mm)C(mm) D(mm) DN15A 64 2889 103 DN20A 6734 92 109 电磁阀DC9V ～12V GND470uf~1000uf /35V10K 白 DC 黑防护盖 红色拉柄 执行机构 控制电缆 阀体玑法 燃气紧急切断电磁阀说明书 型号: PS01A DN15A/DN20A 台州磐石金属制品有限公司● 操作说明1. 阀门在开启状态有两种关阀方式：① 给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V ） 电能，阀门则快速关闭； ② 打开防护盖，手动压下红色手柄也可关阀。

电磁阀的使用说明选型要领：电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。

选型依据：一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。

2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

二、根据流体参数选择电磁阀的：材质、温度组1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。

2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。

3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。

4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

三、根据压力参数选择电磁阀的：原理和结构品种1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。

2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

四、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。

五、根据持续工作时间长短来选择：常闭、常开、或可持续通电1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。

2、要是开启的时间短或开和关的时间不多时，则选常闭型。

3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。

六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境：必须选用相应防爆等级的电磁阀2、当管内流体有倒流现象时，可选择带止回功能电磁阀。

3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。

4、露天安装或粉尘多场合应选用防水，防尘品种(防护等级在IP54以上)。

电磁阀的使用说明选型要领：电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。

选型依据：一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。

2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

二、根据流体参数选择电磁阀的：材质、温度组1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。

2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。

3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。

4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

三、根据压力参数选择电磁阀的：原理和结构品种1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。

2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

四、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。

五、根据持续工作时间长短来选择：常闭、常开、或可持续通电1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。

2、要是开启的时间短或开和关的时间不多时，则选常闭型。

3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。

六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境：必须选用相应防爆等级的电磁阀2、当管内流体有倒流现象时，可选择带止回功能电磁阀。

3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。

4、露天安装或粉尘多场合应选用防水，防尘品种(防护等级在IP54以上)。

DN15 燃气电磁阀DN20 燃气电磁阀DN25 燃气电磁阀● 概述：本企业 PS01A系列燃气紧迫迫断电磁阀，是燃气管道的安全紧迫迫断装置。

它可与燃气泄露报警系统连结或与消防及其余智能报警控制终端模块等连结，实现现场或远程自动 / 手动紧迫迫气绝源，保证用气安全。

当发生有害的激烈震动时，阀门会自动封闭。

开阀须经人工干涉，手动开启，知足安全管理规范，切合事故办理特色。

防备盖●外型尺寸 :红色拉柄履行机构控制电缆阀体规格A(mm)B(mm) C(mm) D(mm)DN15A642889103DN20A673492109● 主要技术参数◆合用气体：天然气;石油液化气 ;人工煤气等无腐化性气体◆阀体材质：黄铜合金◆密封材质： NBR 橡胶◆工作环境温度：－ 10℃～＋ 50℃◆最大工作压力： 50kPa◆连结方式： G1/2”(DN15A)/G3/4” (DN20A) ◆开阀方式：手动复位◆履行标准：◆关阀方式：直流脉冲驱动 / 手动◆驱动电压：DC9V～ DC12V.（脉冲）◆驱动电流：<2A（脉冲）◆关阀时间：小于 1 秒◆防爆种类：浇封型◆出线长度：米● 原理该阀奇妙利用刹时电磁力与永磁力及弹簧力的互相作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。

关阀驱动原理：刹时直流脉冲驱动关阀（DC 9V～ 12V/1s）例：电容放电方式驱动电路原理图：10KDC9V～12V470uf~1000uf /35V白DC黑GND电磁阀玑法燃气紧迫迫断电磁阀说明书型号 : PS01A DN15A/DN20A台州盘石金属制品有限企业● 操作说明1. 阀门在开启状态有两种关阀方式：①给电磁线圈供给一个（约 1 秒）刹时直流脉冲（ DC 9～12V）电能，阀门则迅速封闭；② 翻开防备盖，手动压下红色手柄也可关阀。

关阀后状态自保持。

注意：往常状况不宜翻开防备盖，免得误操作关阀。

2.阀门在封闭状态只有一种开阀方式：手动使劲向上拉起红色手柄，即可开阀。
