发电机升压并列和解列操作

发电机接带负荷调整与解列停机操作作者：于世军来源：《中国科技博览》2014年第13期[摘要]本文主要阐述了发电机接带负荷、负荷调整、解列停机操作步骤等问题。

[关键词]发电机接带负荷调整解列停机操作中图分类号：TK264.2+1 文献标识码：A 文章编号：1009-914X（2014）13-0113-011、发电机接带负荷发电机并网后，要根据现场规程规定接带负荷。

发电机初始有功负荷的大小及增加速度，主要由汽轮机和锅炉的许可条件决定，也与发电机的容量、冷热状态起动及运行情况相关冷态汽轮机组起动并网后，其有功增加速度不可太快，不然可能使汽轮机进汽量增快，汽轮机内部各金属部件受热不均，膨胀不均，出现太大的热应力、热变形，造成动静摩擦。

对锅炉来说，有功增加太快，锅炉运行参数来不及调节，使汽温、汽压下降，导致汽轮机内部各金属部件疲劳损坏，甚至使主蒸汽带水，在严重时出现对汽轮机水冲击而损坏叶片。

对特别是大容量发电机来说，冷态发电机（定子绕组与铁心温度低于额定值的50%）并网后，马上使它带上较大的负荷，定子电流增加、过大，定子绕组和定子铁心间可能出现太大温差，损坏定子绕组绝缘。

转子由于电机容量大，绝缘较厚，绕组与铁心温差较大，转子在正常运转时，受离心力作用压紧的转子绕组与钢体紧固为整体。

如果有功增加太快，励磁电流相应增加也快，转子绕组受热膨胀不能自由伸展，使转子绕组绝缘损坏和出现残余变形。

同时，水冷发电机的电磁负荷较大，有功增加太快，对定子端部绕组导致过大冲击力，影响端部固定。

有功增加太快，定子端部突然出现振动，容易使定子水接头焊缝裂开而漏水。

所以，冷态机组起动并网后，要按照一定速度带初始有功。

按汽轮机要求，先进行初负荷暖机和不同负荷段暖机，再逐步带上额定负荷。

发电机组带有功负荷速度及汽轮机暖机时间规定见表1。

发电机组带有功负荷速度及汽轮机暖机时间发电机在热态（定子绕组与铁心温度高于额定值的1/2）或事故情况下，并网后有功增加的速度不受限制。

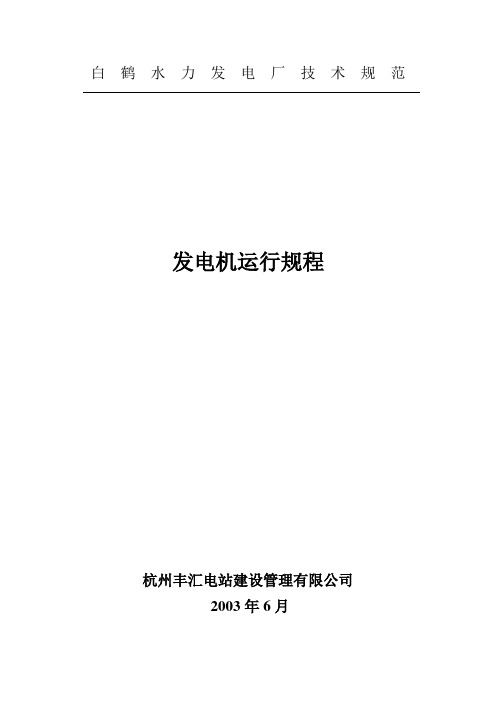

白鹤水力发电厂技术规范发电机运行规程杭州丰汇电站建设管理有限公司2003年6月目录第一章设备规范第二章发电机的运行方式第一节发电机的正常运行方式第二节进风温度变动时的运行方式第三章发电机的起动、并列、带负荷和停机第一节起动前的准备工作第二节发电机的起动、并列、增负荷第三节发电机的解列停机第四节发电机运行中的监视第五节发电机的检查维护第四章发电机不正常运行和事故处理第一节发电机的事故过负荷第二节发电机的故障处理第三节发电机的事故处理第一章设备规范第1条发电机规范（福建南平电机厂产）1、型号：SF12.5-8/28002、额定容量：12500KW/15625KV A3、额定电压：10500V4、额定电流：859.2A5、额定频率：50HZ6、额定功率因数：0.8（滞后）7、额定转速：750r/min8、飞逸转速：1450r/min9、相数：310、极数：811、定子接线：Y12、绝缘等级：F/F13、旋转方向：俯视顺时针14、冷却方式：带空冷器密闭循环15、效率：92.19%16、空载劢磁电流：235A17、空载励磁电压：61V18、额定励磁电流：470A19、额定励磁电压：178V20、励磁方式：可控硅自并激微机励磁第2条励磁装置规范（机组配套）1、励磁装置型号：FTL-6000（广州电器科学研究所）2、励磁变压器：（广州特种变压器厂产）2.1型号：ZSC-315/10.52.2额定容量：315KV A2.3额定电压：10500±2×2.5%/370V2.4额定电流：17.3/491.5A2.5相数：32.6频率：50HZ第3条发电机保护整定及跳闸情况第4条发电机在额定状态下连续运行时，发电机各部位、部件的最高温度不超过下表的规定：第二章发电机的运行方式第一节发电机的正常运行方式第5条发电机可在额定运行方式下或在出力图的范围内长期连续运行第6条发电机在下列情况下能输出额定功率，但性能允许与额定电压、额定频率时的性能不同。

发电机操作规程1 发电机正常运行的规定：1.1发电机各部分温度的规定：1.1.1发电机定子线圈最高允许温度为105℃；1.1.2发电机定子铁心最高允许温度为100℃；1.1.3发电机转子线圈最高允许温度为130℃；1.1.4发电机冷却空气进风温度不得大于40℃，不低于20℃（通常凝结水珠的凝结温度在20℃左右），相对湿度不得超过60％；冷却风温度出入之差为20℃～30℃, 当出入风温度差有显著增高时，则说明冷却系统已不正常或发电机内部损失有所增加。

1.1.5发电机空冷器在进水温度不超过+33℃时，开足水量保证冷却后的空气不超过+40℃，当进水温度超过+33℃时发电机的进风温度相对提高，为保证发电机正常运行应相应降低定子电流，使发电机绕组及铁心温度不超过允许值为限（风温与定子电流对照见表1-4）1.1.6当发电机进风温度每低于额定温度1℃时，定子电流也允许相应增加0．5%的额定电流值，因有功功率不得超过额定值，可增加无功降力率运行，定子电流的增加不得超过额定值的5%。

1.1.7发电机在运行中若其功率因数与额定值有出入时，发电机负荷应调整到使定子和转子电流不超过在该冷却空气温度下允许的电流数值。

1.1.8发电机轴承的润滑油和汽轮机一样，进油温度大约在35℃～45℃，出油温度应该不超过65℃。

1.2发电机绝缘电阻的规定：1.2.1为了掌握发电机在运行过程中绕组的绝缘情况，应在每次开机前、停机后以及备用时测量绝缘电阻，规程规定发电机在备用状态下，停机超过7天后，启动前应全部测量绝缘电阻。

回潮天停机两天要求对发电机测试绝缘电阻合格后才能启动。

1.2.2定子线圈用2500V兆欧表测量，在热态下，每千伏工作电压不低于1M Ω，在冷态下每千伏工作电压不低于2MΩ，换算成R75后不得低于前次测量的1/5～1/3。

（吸收比R60/R15≥1．3，发电机冷热态以定子额定温度的50％为界）1.2.3发电机转子线圈绝缘电阻在冷态下用500V兆欧表测量，其数值不低于1MΩ。

发电机的解列、停止一、发电机解列前的准备工作1 允许操作条件a)励磁系统无异常信号。

b)保护装置无异常信号。

c)发变组开关、厂用和备用开关、励磁开关状态在远控位置。

2 当有功减至一定是切换厂用电二、发电机的解列1 允许操作条件a)有功至零。

b)无功至零。

2 发变组开关分闸并确认分闸状态返回。

3 降发电机定子电压至零。

4 发电机电压经DCS起动逆变灭磁降压至零。

5 拉开灭磁开关并分闸状态返回。

6 退出励磁调节器。

7 所有自动装置复位并确认所有开关位置变位信号。

三、发电机的停运1 发—变组解列后，如果不立即并网，发变组退出备用。

2 拉开发变组出口断路器。

3 将10kV工作电源小车开关拉至“试验”位置。

4 拉开整流柜交流、直流侧刀闸。

5 拉开发电机PT二次小空开。

6 停用主变冷却系统。

7 拉开发变组系统各开关控制信号开关。

三、发电机启停操作注意事项1 压上机组碳刷或调整碳刷不许戴手套。

2 发变组操作前后必须检查发变组主开关确在分闸或合闸位置。

3 机组转速达到3000转/分，机组并列条件满足合上发变组出口断路器。

4 发电机升压时注意观察励磁电流、电压变化，发电机电压不超过额定值。

5 做好非同期并列的事故预想。

6 检查自动准同期并列装置的工作情况。

7 发电机解列时做好发生非全相的事故预想。

8 发变组解列前应先将10kV厂用电源倒为备用电源带。

9 发电机升压过程中，其三相电压应平衡，静子电压无突变现象，三相电流表指示接近或等于零，负序电流近似为零，无零序电压。

10 厂用电源并列切换前，必须检查是否在同一系统并经同期鉴定，防止造成非同期并列。

11 发电机紧急解列过程中注意人身安全，防止设备损坏。

12 保证厂用电源供电可靠性，确保安全停机。

四、发电机操作规定1 发电机并列应得值长令。

2 严禁发变组与系统并列采用手动方式。

3 发电机有功功率、无功功率到零、电能表停转后，才能拉开发变组出口开关。

4 汽轮发电机转速达到大于2900转/分时，经确认，按预选控制方式启动顺序控制。

发电机解列、跳停具体操事项说明
一．正常解列操作
1．中控控制锅炉负荷，开始降低发电机功率。

2．将气轮机的控制模式由压力（press）控制转为速度（speed）控制。

3．操作7——65G开关进行降负荷操作，以操作一次开关使发电机输出功率下降100KW作为操作
目标，不要长时间按7——65G，以免发电机输出
功率急剧下挫，振动上升。

4．发电机输出功率约650KW时，操作52G开关至OFF位置，确认52G断开指示灯为绿色。

5．操作3——41G开关至OFF位置，确认3——41G 断开，指示灯为绿色，确认发电机励磁已解除，
发电机端已无电压。

二．发电机跳停
1．因雷击、接地、电网波动等原因造成发电机跳停，气轮机仍能维持运转时，需要确认发电机励磁是
否已解除（查看励磁电流表、频率表、发电机端
电压表），若未解除，必须操作3——41G励磁开
关，解除发电机励磁，并检查各保护继电器（GP
盘前后）是否掉牌。

2．若发电机跳停后显示屏显示有发电机内容的声光报警，及时通知电器人员进行确认、复位。

3．控制好锅炉负荷，做好并网前准备，电话询问总降发电机跳停原因及是否可以重新并网。

发电机安全操作规程发电机安全操作规程一、以柴油机为动力的发电机，其发动机部分的操作按内燃机的有关规定执行。

二、发电机启动前必须认真检查各部分接线是否正确，各连结部分是否牢靠，电刷是否正常、压力是否符合要求，接地线是否良好。

三、启动前将励磁变阻器的阻值放在最大位置上，断开输出开关，有离合器的发电机组应脱开离合器。

先将柴油机空载启动，运转平稳后再启动发电机。

四、发电机开始运转后，应随时注意有无机械杂音，异常振动等情况。

确认情况正常后，调整发电机至额定转速，电压调到额定值，然后合上输出开关，向外供电。

负荷应逐步增大，力求三相平衡。

五、发电机并联运行必须满足频率相同，电压相同，相位相同，相序相同的条件才能进行。

六、准备并联运行的发电机必须都已进入正常稳定运转。

七、接到“准备并联”的信号后，以整部装置为准，调整柴油机转速，在同步瞬间合闸。

八、并联运行的发电机应合理调整负荷，均衡分配各发电机的有功功率及无功功率。

有功功率通过柴油机油门来调节，无功功率通过励磁来调节。

九、运行中的发电机应密切注意发动机声音，观察各种仪表指示是否在正常范围之内。

检查运转部分是否正常，发电机温升是否过高。

并做好运行记录。

十、停车时，先减负荷，将励磁变阻器回复，使电压降到最小值，然后按顺序切断开关，最后停止柴油机运转。

十一、并联运行的柴油机如因负荷下降而需停车一台，应先将需要停车的一台发电机的负荷，全部转移到继续运转的发电机上，然后按单台发电机停车的方法进行停车。

如需全部停车则先将负荷切断，然后按单台发电机停机办理。

十二、移动式发电机，使用前必须将底架停放在平稳的基础上，运转时不准移动。

十三、发电机在运转时，即使未加励磁，亦应认为带有电压。

禁止在旋转着的发电机引出线上工作及用手触及转子或进行清扫。

运转中的发电机不得使用帆布等物遮盖。

十四、发电机经检修后必须仔细检查转子及定子槽间有无工具、材料及其它杂物，以免运转时损坏发电机。

十五、机房内一切电器设备必须可靠接地。
