自助投币洗衣机PLC控制

全自动洗衣机PLC控制系统设计全自动洗衣机是一种以洗涤、漂洗、脱水等各种功能为一体的家用电器。

PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，广泛应用于工业控制系统中。

在全自动洗衣机中，PLC控制系统可以实现对各种功能的精确控制，提高洗衣机的自动化程度和操作便捷性。

PLC控制系统设计中，首先需要确定系统的功能需求和工作流程。

全自动洗衣机在使用过程中通常包括以下几个步骤：添加衣物、选择洗涤程序、启动洗衣机、洗涤过程中的各项参数控制、漂洗和脱水等。

基于这些需求和工作流程，我们可以设计一套合理的PLC控制系统。

首先，PLC控制系统需要有一个用户界面，用户可以通过该界面选择洗涤程序、设定洗涤时间和温度等参数。

这个界面可以采用触摸屏或按钮等方式实现。

用户在界面上选择完参数后，PLC将收到来自用户界面的输入信号。

其次，PLC控制系统需要有一个洗涤程序的库，用于存储不同洗涤程序的参数。

PLC将根据用户选择的洗涤程序，从库中读取相应的参数，包括洗涤时间、温度等。

接下来，PLC控制系统需要实现各项参数的控制。

在洗涤过程中，需要控制水位、温度、洗剂投放等参数。

通过传感器，PLC可以实时监测洗衣机内的水位、水温等情况，并根据用户的设定，对这些参数进行调控。

此外，PLC控制系统还需要控制洗衣机的机械运动。

例如，控制洗涤桶的转速、脱水时的离心力等。

通过PLC控制，可以实现洗涤过程中的各种机械动作，并在需要时停止或调整相应的运动。

最后，PLC控制系统还需要实现故障检测和自动保护功能。

PLC可以通过传感器监测各种故障情况，如水位传感器检测到水满后，PLC会自动停止注水，防止洗衣机溢水。

同时，PLC还可以对电机过载、温度过高等异常情况进行检测，并及时采取相应的保护措施。

在PLC控制系统设计中，还需考虑到硬件选型、接口设计、程序编写等方面的细节。

同时，还需要充分测试和验证系统的稳定性和可靠性，确保其正常工作。

综上所述，全自动洗衣机PLC控制系统设计需要充分考虑用户需求和工作流程，并实现用户界面、洗涤程序库、参数控制、机械运动控制、故障检测和自动保护等功能。

PLC在工业全自动洗衣机控制系统中的应用毕业论文第一篇：PLC在工业全自动洗衣机控制系统中的应用毕业论文XXX学校Xx办学点毕业论文课题名称：PLC在工业全自动洗衣机控制系统中的应用专业：班级：学籍号：学生姓名：导师姓名：提交日期：PLC在工业全自动洗衣机控制系统中的应用(姓名)摘要：随着科学技术和生活水平的提高，洗衣机的洗涤水平也随着科技的发展大大提高。

PLC在运用中，硬件也相对简单，提高控制系统的可靠性，另外它的编程语言也相对简单。

本文选择三菱F1—20MR为核心部件，着重进行硬件接口设计，利用梯形图和语句表进行编程，实现了全自动洗衣机控制系统的自动化。

关键词：全自动洗衣机；PLC；控制一、工业全自动洗衣机的自动控制目前洗衣机是一种耳熟能详的家用电器，随着科技的进步和人们生活质量的提高，以及人们对精神文明的高度追求，所以目前市场上还是有很大的发展空间。

不同材质的衣物越开越多，对洗衣机的要求也越来越高。

智能控制洗衣机的动力系统是目前研究的方向，在工业控制系统中广泛运用的PLC，它是整体模块，集中了驱动电路，检测电路和保护电路以及通讯联网功能。

现代的全自动化洗衣机实现了洗衣机由进水、洗涤、排水、脱水、报警到停机的自动化过程。

1.进水和排水系统全自动洗衣机的洗衣桶和脱水桶是以同一轴心安放的。

脱水桶的周围有许多小孔，使内桶和外桶的水流相通。

全自动洗衣机的进水系统采用水位压力开关和进水阀，由程序控制器调节。

设有溢水口，其位置在盛水桶上口部。

漂洗时，它能让洗涤液中的泡沫和污水溢出，有利于漂清。

全自动洗衣机水位开关一般有三档水位控制,并都有低水位、中水位、高水位、再注水等功能当进水阀注水，内桶水位增高到预选水位时，主电机导通，进水阀断开，并开始洗衣。

全自动洗衣机的排水系统由程序来控制排水电磁阀，牵引排水阀。

2.洗涤与脱水系统全自动洗衣机主要是通过波轮对衣物的翻滚达到洗涤目的。

为了保证洗涤效果，洗涤桶的内壁上必需设计成凸形来增大摩擦力，达到满意的洗涤效果，提高洗涤率。

基于PLC的全自动洗衣机控制概述近年来随着生活节奏的加快，越来越多的人选择使用全自动洗衣机。

本文将介绍一种基于PLC的全自动洗衣机控制方案，通过这种方案，能够实现洗衣机的全自动控制，使用户操作更加方便快捷。

系统架构本方案的系统架构如下图所示：+------------+ +----------+ +-----------+| | | | | || 洗衣机控制器 |-------->| PLC |-------->| 洗衣机电机控制器 || | | | | |+------------+ +----------+ +-----------+洗衣机控制器通过PLC向洗衣机电机控制器发出指令，控制洗衣机电机的运转。

PLC则根据洗衣机控制器发来的指令计算出电机所需的电流和转速，控制洗衣机电机正常运转。

控制流程本方案的控制流程如下：1.用户将要洗的衣服放入洗衣机中，并选择洗衣机中的程序。

2.洗衣机控制器根据程序的选择，将指令传输给PLC。

3.PLC根据指令的要求，计算出洗衣机电机所需的电流和转速，并向洗衣机电机控制器发出指令。

4.洗衣机电机控制器接收到指令后，控制洗衣机电机正常运转。

5.洗涤过程结束后，洗衣机电机停止运转，并向洗衣机控制器发送运行结束信号。

6.洗衣机控制器根据运行结束信号，显示洗衣机运行结果，并提示用户取出洗衣。

PLC编程PLC编程是本方案中的核心步骤，下面将介绍一下PLC编程中需要注意的几个问题。

程序选择用户在洗衣机中选择程序，常见的程序有“轻柔洗”、“标准洗”、“强力洗”等。

针对不同的程序，PLC需要计算出不同的电流和转速。

水位控制洗涤前，需要将洗衣机内的水位升高到指定的高度。

水位升高可以采用两种方式控制，一是通过电磁阀控制水流，二是通过PLC计算控制电机的运转进行水位控制。

无论采用哪种方式进行水位控制，PLC都需要进行相应的编程。

温度控制不同的程序需要不同的水温，因此PLC也需要对水温进行控制。

全自动洗衣机的PLC控制引言全自动洗衣机是一种现代化的家用电器，它能够自动完成洗衣服的整个过程，包括清洗、漂洗和脱水等环节。

其中，PLC（可编程逻辑控制器）是控制洗衣机运行的重要组成部分，它通过编程实现洗衣机的自动化控制。

本文将介绍全自动洗衣机的PLC控制原理、PLC编程方法以及PLC控制对洗衣机性能的影响。

PLC控制原理PLC（可编程逻辑控制器）是一种专用的工业控制计算机，它能够通过编程实现对各种机械设备的自动控制。

在全自动洗衣机中，PLC控制器扮演着洗衣机运行的“大脑”角色。

PLC控制原理主要包括以下几个方面：1. 输入信号的读取：洗衣机中的传感器将所需的输入信号传送给PLC控制器，例如水位传感器、温度传感器和开关信号等。

2. 逻辑判断与处理：PLC控制器对传感器信号进行逻辑判断和处理，根据预设的程序和逻辑条件来确定下一步的操作。

3. 输出信号的控制：PLC控制器根据逻辑判断的结果，控制相应的执行器，如电机、水泵和阀门等，完成洗衣机的各个动作。

4. 反馈控制与监测：PLC控制器通过传感器对洗衣机的运行状态进行监测，并实时调整控制策略，确保洗衣机的正常运行。

PLC编程方法PLC编程是实现PLC控制的核心环节，它决定了洗衣机的自动化程度和控制性能。

通常使用的PLC编程语言有以下几种： - 指令列表（IL）：基于指令的编程方法，适合编写简单的控制程序。

- 检测逻辑脚本（LAD）：基于电气线路图的图形化编程，适合理解电气控制逻辑。

- 功能块图（FBD）：通过连接功能块的图形化故事流程图来编程，适合逻辑较为复杂的场景。

- 结构化文本（ST）：类似于传统编程语言的编写方式，适合复杂的程序设计和控制策略。

此外，PLC编程还需要考虑以下几个关键点： 1. 输入信号的定义：根据洗衣机的传感器类型和接口，定义输入信号的地址和功能。

2. 输出信号的定义：根据洗衣机的执行器类型和接口，定义输出信号的地址和功能。

全自动洗衣机的PLC控制
PLC（可编程逻辑控制器）是一种最常用的自动化控制系统。

在全自动洗衣机中，PLC
控制器扮演了一个重要的角色，它能够控制洗衣机的每一个操作过程。

在这篇文章中，我
们将探讨PLC在全自动洗衣机中的应用以及它对洗衣机性能的影响。

PLC控制器在洗衣机中的应用是通过将各个控制组件连接起来实现的。

这些组件包括
传感器、执行器、运动控制器和人机界面。

其中，传感器能够捕捉洗衣机内部的信息，例
如水位、温度和重量等。

执行器能够控制机械部件的状态，例如水阀、泵和门等。

运动控
制器可以调整电机的运转速度和方向，以达到对各种洗涤程序的要求。

人机界面能够提供
用户友好的操作，例如显示器和按钮等。

PLC控制器通过以上组件实现内部的电气控制。

PLC系统智能化程度高，可以根据不
同的洗涤程序来对洗衣机进行精细的控制。

此外，PLC控制器还能够自主诊断电路故障，
找出故障并通知用户以解决问题。

1. 增强洗涤效果：PLC控制器能够对洗衣机进行智能控制，根据不同的洗涤程序和衣物情况选择不同的运动和水位，从而提高洗涤效果。

同时，PLC控制器能够自主诊断电路
故障并给出提示，让用户能够及时解决问题，保证洗衣机的正常工作状态。

总的来说，PLC控制器对全自动洗衣机的性能有着重要的影响。

它能够增强洗涤效果、提高安全性能、降低能耗等，从而为用户提供更好的洗涤体验。

因此，在全自动洗衣机的
选购过程中，应该重视PLC控制器的选择，选用具有稳定性和智能性的PLC控制器来保证
洗衣机的高性能表现。

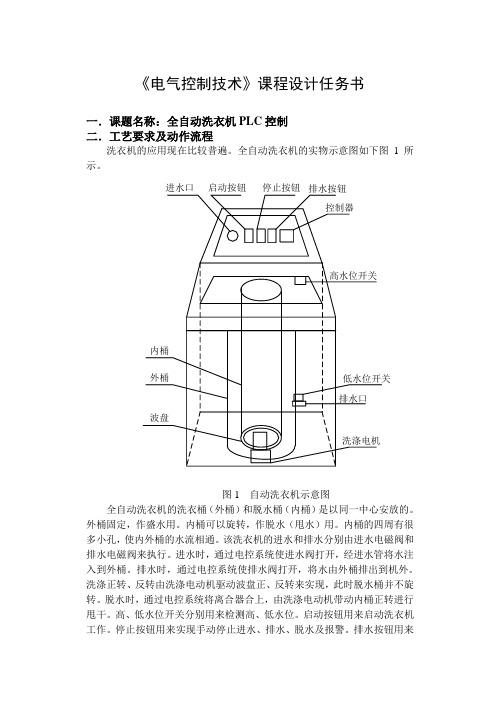

《电气控制技术》课程设计任务书一．课题名称：全自动洗衣机PLC控制二．工艺要求及动作流程洗衣机的应用现在比较普遍。

全自动洗衣机的实物示意图如下图1所示。

图1 自动洗衣机示意图全自动洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一中心安放的。

外桶固定，作盛水用。

内桶可以旋转，作脱水（甩水）用。

内桶的四周有很多小孔，使内外桶的水流相通。

该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。

进水时，通过电控系统使进水阀打开，经进水管将水注入到外桶。

排水时，通过电控系统使排水阀打开，将水由外桶排出到机外。

洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现，此时脱水桶并不旋转。

脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。

高、低水位开关分别用来检测高、低水位。

启动按钮用来启动洗衣机工作。

停止按钮用来实现手动停止进水、排水、脱水及报警。

排水按钮用来实现手动排水。

三、控制要求：PLC投入运行，系统处于初始状态，准备好启动。

（1）按下启动按扭及水位选择开关，开始进水，水满（即水位到达高低）时停止进水。

（2）2秒后开始洗涤。

（3）洗涤时，正转15秒后暂停，暂停3秒后开始反转洗涤，反转洗涤15秒后暂停，暂停3秒。

（4）如此循环3次后开始排水，排空后（水位下降到低位）开始脱水并继续排水。

脱水10秒即完成一次从进水到脱水的工作循环过程。

（5）若未完成3次大循环，则返回从进水开始的全部动作，进行下一次大循环；若完成了3次大循环，则进行洗完报警。

（6）报警10秒结束全部过程，自动停机。

（7）此外按排水按钮可实现手动排水；按停车按扭可停止进水、排水、脱水及报警。

四．设计任务1．画出全自动洗衣机运行框图。

2．根据控制要求设计程序及必要的硬件系统。

3．PLC选择及I/O及其它PLC元器件分配。

4．选择电器元件，编制元件目录表。

5．绘制梯形图。

6．用计算机绘制主电路图、PLC控制电路图、电器元件布置图。

7．编写设计说明书及设计小结。

基于PLC的投币式洗衣机控制系统设计陈晓军1,2,朱云开2,张建2(1.江南大学通信与控制工程学院,江苏无锡214122;2.南通市广播电视大学机械工程系,江苏南通226006)摘要:投币式洗衣机提供的是一种自助式服务,基于工作环境不好、操作要求简便、可靠性高等方面的考虑,采用了S7-200PLC进行控制系统设计。

通过对投币总值进行判别选择不同的洗涤方式,并输出相关信号,指导使用者正确使用。

关键词:PLC;投币式;洗衣机;控制系统中图分类号:T H122;TP273文献标识码:B文章编号:167125276(2009)0320161202Design of C on trol Syste m for C oin O pera ted W ash ingM ach i n e Based on PLCCHEN X i ao2j un1,2,Z HU Yun2ka i2,Z HANG J i an2(1.S choo l o fC omm un i c a ti on a nd C on tro lE ng i ne e r i ng,J i a ngna n Un i v e rs it y,W ux i2141221,C h i na;2.De pa r t m e n t o fMe c han i ca l Eng i ne e ri ng,Na ntong R a d i o&TV Un i ve rs ity,Na n t ong226006,C h i na)Abstr ac t:The co i n o pe ra t ed wa s h i ng m ach i ne i s an e qu i pm en t o f se l f2he l p s e rv i c e.I n co ns i d e ra ti o n o f t he wo rk co nd iti on a nd ope ra2 ti on req u i rem e n t s o f t he co nven i en ce,s m i p li c i t y and re li a b i lit y.S72200PLC i s app li ed t o t he de s i gn o f con tro l sys t em to PLC ou t p u t s s i gna l s t o gu i d e the u se r by j udg i ng t h e qua n ti ti e s o f co i n s s li p ped i n t o the co i n ope ra ted wa s h i ng m a ch i ne.K ey word s:P LC;co i n o pe ra t ed;wa sh i n g m ach i ne;co n tr o ls ys t em0引言随着时代的发展,社会生活节奏的加快,24h不间断营业无人值守的自助经营模式因其自主、自助、便利的特性,正被越来越多的人所接受。

本科毕业设计（论文）设计（论文）题目基于三菱PLC 的投币式洗衣机控制系统设计学 院 电子信息工程学院专 业 电气工程及其自动化年级班别学 号学生姓名指导教师年 月 日JINGCHU UNIVERSITY OF TECHNOLOGY目录前言 (1)1 总体概述 (2)1.1洗衣机的发展史 (2)1.2投币式洗衣机的市场需求 (2)1.3投币式洗衣机的功能 (3)2系统总体方案设计 (3)2.1单片机控制方案 (3)2.2 PLC控制方案 (3)2.3总体方案确定 (4)2.4系统总体方框图 (4)3系统硬件设计 (5)3.1洗衣机的主要工作原理 (5)3.2洗衣机的工作过程 (6)3.3主要设备的选择 (6)3.3.1 PLC型号的选择 (6)3.3.2电机型号的选择 (7)3.3.3投币器的选择 (8)3.3.4 进水电磁阀的选择 (9)3.3.5离合器的选择 (9)3.3.6水位传感器的选择 (9)3.3.7报警蜂鸣器的选择 (11)3.3.8牵引器的选择 (11)3.4主电路的设计 (12)3.5控制电路的设计 (13)3.5.1控制要求 (13)3.5.2 I/O口的分配 (13)3.5.3定时器、计数器分配 (14)3.5.4 PLC控制电路图 (15)4系统软件设计 (16)4.1系统控制流程图 (16)4.2系统的梯形图及程序说明 (17)5 系统的仿真以及结果分析 (24)结论 (29)参考文献 (31)基于三菱PLC的投币式洗衣机控制系统设计摘要目前利用PLC来作为洗衣机的控制系统并不多见，而运用单片机作为控制系统是目前市场上的主流，还有继电器控制系统。

单片机的价格便宜、开发方便但是其编程复杂、控制系统硬件的配置要多种电路对其进行保护，维护和维修起来不方便。

继电器控制容易产生电弧，使用时间长会磨损还有可能产生错误的操作。

而基于PLC的洗衣机控制系统的编程较为简单、硬件电路构造不复杂，维护与维修方便。
