矿井建设施工组织与管理知识概述课件演示(24张)

第二节 矿井建设施工管理
一、矿井建设施工组织设计
（一）施工组织设计编制的依据和原则
1、矿井建设施工组织设计内容 （1）矿区建设施工组织设计的编制（矿区总体设计） （2）矿井单项工程施工组织设计（一个矿井） （3）单位工程施工组织设计（一个井筒） 2、矿井建设单项工程施工组织设计编制的依据 （1）经过批准的矿区总体设计； （2）单项工程初步设计；（××矿井初步设计） （3）国家颁布的有关技术经济政策：规范、规程、标准； （4）现行的各类工程概算指标、预算定额、工期定额、技术经济

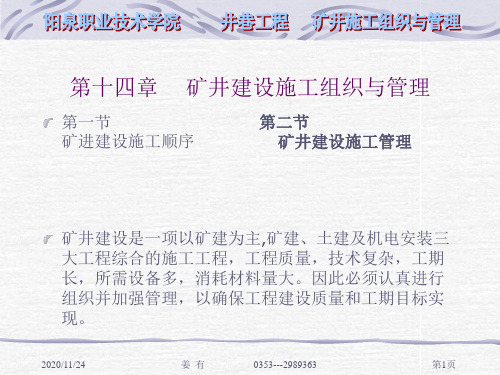

第十四章 矿井建设施工组织与管理
本章重点内容： 1、掌握矿井建设施工准备的内容 2、井巷过渡期的主要工作内容
第一节 矿井建设施工顺序
一、矿井施工方案
（一）矿井建设的工程内容：
1、井筒工程
（一期工程）
2、井底车场巷道及硐室工程、主要石门及运输大巷工程（二来自工程）3、采区巷道工程
（三期工程）
（二）矿井主要开拓方式
1、平硐开拓
2、斜井开拓
3、立井开拓
4、混合开拓
（三）矿井施工方案
第一节 矿井建设施工顺序
1、对头掘进：
是多向或双向掘进矿井建设的主要矛盾线上的井巷工程，实际施 工组织中，井筒的开凿与两翼风井的开凿平行施工。该方案适用于 两翼设有风井的矿井。其特点是可以由风井提前开拓采区、由主副 井开拓井底车场及硐室。
目前的开拓布置方式：采区前进式，区内后退式；
第一节 矿井建设施工顺序
二、矿井建设施工准备 （一）矿井建设技术准备 1、调查研究，收集资料； 2、学习与掌握有关技术文件与资料； 3、编制施工组织设计、作业规程和技术措施； 4、做好施工图的供应工作； （二）矿井建设工程准备 1、施测定位 2、平整工业场地 3、完成五通工作（水、电、道路、通讯、排水） 4、完成施工设施和设备的安装工作 5、完成必要的生活福利设施（两堂一舍一室） 6、完成井筒的开挖工程（40m）;
2、单向掘进：
即顺序掘进矿井建设主要矛盾线上的井巷工程，实际施工组织 中，由井筒向采区单方向地掘进井巷连锁工程。该方案适用于井巷 工程量小、采用前进式开拓的矿井。
主要矛盾线：矿井建设工程包括井筒、井底车场巷道和硐室、 主要石门、运输大巷及采区巷道等全部工程。其中部分工程构成了 全矿井延续距离最长，施工需时最长的工程项目，这些项目在总进 度计划图表上称为连锁工程（关键线路）或主要矛盾线。
若三个井筒同时布置在工业场地内时，由于风井的加入，有利于 缩短工期，故风井先于主副井开工。
第一节 矿井建设施工顺序
（2）风井与主井同时开工； 当主井先于副井开工时，主井和风井在主要矛盾线上，为提前进
行风井与主井的贯通，风井与主井同时开工。 （3）风井在主副井开工3－6个月后再开工；
对于大型或特大型矿井，如分设多个采区，风井不在主要矛盾线 上，风井开工可以滞后4－6个月，具体时间可根据主要矛盾线和非 主要矛盾线的工期差而定。
第一节 矿井建设施工顺序
（三）物资准备 1、施工设施和设备 2、三材准备（钢材、木材、水泥） 3、二、三类物资和土产材料 （四）劳动力准备（调拨、培训） （五）对外协作关系（协调各方面关系） （六）做好施工准备工作的几项经验 1、充分利用永久建筑物、构筑物和设备施工； 2、采用活动房屋和可移动装配式设备施工； 3、合理安排地面管网和各类建筑的施工顺序； （七）矿井建设施工准备工期
4、通风、排水等其它设施的改装
第一节 矿井建设施工顺序
四、井底车场与硐室的施工
（一）井底车场巷道的施工顺序 1、主副井短路贯通，选择线路距离小，工期短的方案。 2、主井或副井重车道、主要石门、运输大巷、采区上山与风井贯 通工程作为主攻方向。 3、优先安排井底车场环形绕道的贯通。 4、加快主副井空重车线的贯通，改善车场巷道多头施工的通风条 件。 5、尽快进行中央变电所、水泵房、水仓通道的施工。 （二）井底车场硐室施工安排 1、与井筒毗连的硐室要与井筒同时施工。 2、各机械设备硐室的开凿顺序应根据使用先后和安装顺序安排。
第一节 矿井建设施工顺序
3、服务性的硐室，如等候室、调度室，医疗室作为平衡 工程安排。 4、掘进中遇到的交岔点，向支巷掘进5米后砌筑好。
五、采区巷道的施工
1、提前施工主副井与风井贯通的采区上山工程； 2、先施工轨道上山，以担负采区工程的施工任务； 3、影响建井总工期的采区工程应提前安排； 4、待全矿井形成负压通风系统后再开拓高沼气矿井的采 区煤巷； 5、两条上山同时施工时，先开人行上山； 6、有煤与瓦斯突出的矿井，先开岩巷； 7、涌水量大的上下山，采用上山掘进的方法； 8、煤巷施工安排在矿井试生产前进行；
第一节 矿井建设施工顺序
（二）井巷过渡期的工作
1、主副井短路贯通工作; 2、井筒提升设施的改装工作; （1）主井两次装备，副井一次装备; （2）主井副井均两次改装; （3）主井副井均一次装备;
3、运输系统的变换
（1）主副井未贯通期; （2）副井吊桶提升期（此时主井在临时改绞）; （3）主井临时罐笼提升期（此时副井在永久装备）;
第一节 矿井建设施工顺序
六、矿井建设三类工程的统筹安排
（一）矿井建设工程是煤矿建设的主体，工程量大，工期长，井巷 工程必须先行，土建与机电安装工程应服从井巷工程，并与之密切 配合。 （二）三类工程应以主副井井筒为核心，井口工程应服从井下工程 施工。 （三）以井巷工程为关键线路，三类工程相互配合，互相创造条 件，协调施工。 （四）加快施工进度，做到紧而不乱，尽量采用平行施工、立体交 叉作业，安全快速。
第一节 矿井建设施工顺序
表 14-1
矿井建设施工准备工期期限 单位 : 月
巷道总工程量/m
矿井设计年产量/万吨/年
施
立井普通法
工
方
立井特殊法
法
斜井及平硐
<15000 <60
8 12 6
<25000 <90
9 15 7
<37500 <180
12 20 10
<47500 <240
15 24 12
>47500 ≥300
18 30 15
第一节 矿井建设施工顺序
三、井筒开工顺序及井巷过渡期的工作
（一）井筒开工顺序 1、主井、副井井筒同时开工： 2、主井、副井交错开工 （1）主井在前、副井在后； （2）副井在前、主井在后； 3、主井、副井与风井的开工顺序： （1）风井先于主副井开工；
当矿井采用分区通风时，进风与回风由两个井筒组成，且风井担 负采区开拓任务时，由于贯通距离较长，为缩短建井总工期，风井 提前开工。
