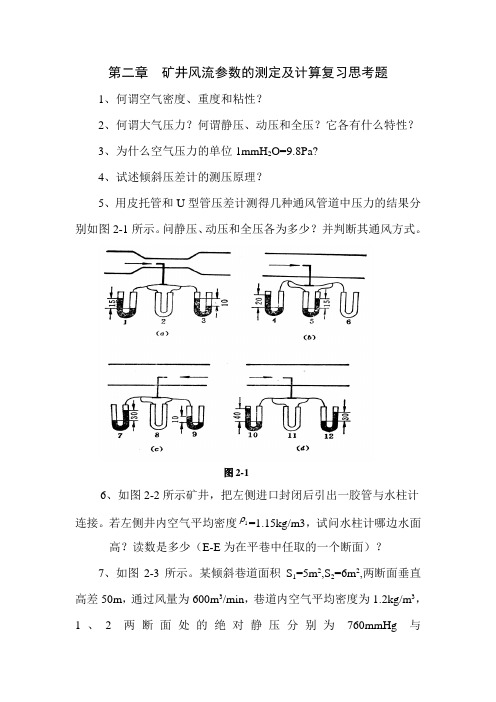

第二章 矿井风流参数的测定及计算复习思考题1、何谓空气密度、重度和粘性？2、何谓大气压力？何谓静压、动压和全压？它各有什么特性？3、为什么空气压力的单位1mmH 2O=9.8Pa?4、试述倾斜压差计的测压原理？5、用皮托管和U 型管压差计测得几种通风管道中压力的结果分别如图2-1所示。

问静压、动压和全压各为多少？并判断其通风方式。

6、如图2-2所示矿井，把左侧进口封闭后引出一胶管与水柱计连接。

若左侧井内空气平均密度1 =1.15kg/m3，试问水柱计哪边水面高？读数是多少（E-E 为在平巷中任取的一个断面）？7、如图2-3所示。

某倾斜巷道面积S 1=5m 2,S 2=6m 2,两断面垂直高差50m ，通过风量为600m 3/min ，巷道内空气平均密度为1.2kg/m 3，1、2两断面处的绝对静压分别为760mmHg与图2-1763mmHg(1mmHg=133.322Pa)。

求该段巷道的通风阻力。

图2-2 图2-38、某矿深150m，用图2-4压入式通风。

已知风硐与地表的静压差为1500Pa，入风井空气的平均密度为1.25kg/m3，出风井为1.2kg/m3，风硐中平均风速为8m/s，出风口的风速为4m/s。

求矿井通风阻力。

9、某矿深200m，用图2-5抽出式通风。

已知风硐与地表的静压差为2200Pa，入风井空气的平均密度为1.25kg/m3,出风井为1.2kg/m3，风硐中平均风速为 8m/s，扇风机扩散器的平均风速为6m/s，空气密度为1.25kg/m3，求矿井通风阻力。

10、当出风井口的风速没有改变，主扇风机安在井下，压差是否会减少？为什么？11、如图2-6，U 形管内装水，已知风速v 1=15m/s ，v 2=4m/s ，空气密度1ρ=1.2kg/m 3 。

问左侧U 型管的水面如何变化？其差值为多少？12、某通风系统如图2-7所示，U 型管测出风硐内的压差读数为230mmH 2O ，风硐断面S=9m 2，通过风量为90m 3/s 。

可编辑修改精选全文完整版前言井田概述一井田境界：煤层走向长约1200m，倾斜长约800m，地表平坦，标高+35m。

井田内有二个煤层，3号煤层厚度为2.3m，5号煤层厚度为2.5m，煤层露头为-100m。

煤层倾角12º。

各煤层厚度、间距及顶、底板情况见下表：地质构造简单，无断层，m，m2顶板岩性为细砂岩，顶板中等稳定，各煤层的容重γ=1.5t/m3。

，煤层无自燃倾向，表土内有流砂。

二矿井采区储量：井田采用一对立井开拓，井筒位置布置在井田走向中央和倾斜中部。

井田划分为三个阶段，每个阶段垂高200m，由于倾角较大均采用上山开采，一水平运输大巷布置在-200m 水平，大巷沿m3煤层底板开拓，位置距m3煤层垂直距离25m，回风大巷布置在+0m标高，距m3煤层的距离与运输大巷相同，矿井设计能力为年产60万t。

主井采用箕斗提升，副井采用罐笼提升。

井底车场选用立井刀式环形车场，大巷运输采用600mm轨距架线式电机车运输，矿车选用1t固定式U型矿车。

采区工作制度规定如下：年工作日数：330天。

每日工作班数：3班。

每班工作时数：8h。

第一章选择矿井通风系统通风系统选择的原则：要求要符合安全可靠、技术先进合理、经济、投产快等。

矿井通风系统是向矿井各作业地点供给新鲜空气、排出污浊空气的进、回风井的布置方式，主要通风机的工作方法，通风网络和风流控制设施的总称。

按进、回风在井田内的位置不同，通风系统可分为中央式、对角式、区域式及混合式。

由于煤层倾角较小，埋藏较浅，井田走向长度不大等条件，故确定为中央边界式通风系统。

采区通风系统：采区共设3条上山，1条轨道上山和2条回风上山。

根据《煤矿开采安全规程》规定，再结合矿井的实际情况，本矿井采用抽出式通风方式。

第二章计算和分配矿井总风量矿井需风量，按下列要求分别计算，并采取其中最大值。

(一) 按井下同时工作的最多人数计算，每人每分钟供风量不小于4m3。

(二) 按采煤、掘进、硐室及其他实际需要风量的总合进行计算。

第三节 通风能量方程当空气在井巷中流动时，将会受到通风阻力的作用，消耗其能量；为保证空气连续不断地流动，就必须有通风动力对空气做功，使得通风阻力和通风动力相平衡。

空气在其流动过程中，由于自身的因素和流动环境的综合影响，空气的压力、能量和其他状态参数沿程将发生变化。

一、空气流动的连续性方程质量守恒是自然界中基本的客观规律之一。

根据质量守恒定律：对于稳定流(流动参数不随时间变化的流动称之稳定流)，流入某空间的流体质量必然等于流出其空间的流体质量。

风流在井巷中的流动可以看作是稳定流，当空气在图2－18的井巷中从1断面流向2断面，且做定常流动时(即在流动过程中不漏风又无补给)，则两个过流断面的空气质量流量相等，即：222111S S υρυρ＝ (2－16)式中 ρ1 ，ρ2―1，2断面上空气的平均密度，kg/m 3；υ1 ，υ2―1，2断面上空气的平均流速，m/s ； S 1 ，S 2 ―1，2断面的断面积，m 2。

任一过流断面的质量流量为M i (kg/s)，则：M i ＝ const (2－17)这就是空气流动的连续性方程，它适用于可压缩和不可压缩流体。

对于可压缩流体，根据式(2－16)，当S 1＝S 2时， 空气的密度与其流速成反比，也就是流速大的断面上的密度比流速小的断面上的密度要小。

图2－18 一元稳定流连续性对于不可压缩流体(密度为常数)，则通过任一断面的体积流量Q(m 3/s)相等，即：const s Q i i ==υ (2－18)井巷断面上风流平均流速与过流断面面积成反比。

即在流量一定的条件下，空气在断面大的地方流速小，在断面小的地方流速大。

空气流动的连续性方程为井巷风量的测算提供了理论依据。

[例2—3] 风流在如图2－18的井巷中的由断面1流至断面2时，已知S 1＝10m 2 ，S 2=8m 2，υ1＝3m/s ，1、2断面的空气密度为：ρ1＝1.18kg/m 3， ρ2＝1.20kg/m 3，求：①1、2断面上通过的质量流量M 1、M 2；②1、2断面上通过的体积流量Q 1、Q 2；③2断面上的平均流速。

2. 在压入式通风管道中，风流的相对静压在什么情况下能出现负值？在抽出式通风管道中，相对静压能否出现正值？答：在压入式通风管道中，相对全压大于零，所以当风流的相对静压绝对值小于动压绝对值时相对静压有能出现负值；在抽出式通风管道中，相对静压可以出现正值。

4. 紊流扩散系数的概念。

答：紊流扩散系数,靠近出口dd 处定量核心断面炮烟的平均浓度与硐室炮烟的平均浓度的比值。

如下图2-17所示紊流扩散系数 K=c ′cc ′: 靠近出口dd 处定量核心断面炮烟的平均浓度 c : 硐室炮烟的平均浓度5. 某矿井地表大气压力p a =101559 Pa ，矿井深度每增加100m 时，大气压力递增率为1306 Pa ，求井下-400m 处大气压力为多少？若该处气温t =18℃，求空气密度为多少？ 解：P -400=p a +4∗1306=106783Pa ρ=3.45P −400T= 3.45*106783/291 =1.27kg/m 39. 某通风管道如图2-3所示，测得12=18 mm H O h ，32=12 mm H O h ，空气密度31.2 kg/m ρ=，求所测中心点的风速并判断其通风方式。

图2-3解：全压ℎt =18×9.8 Pa； 静压ℎs =12×9.8 pa动压ℎv =ℎt −ℎs =6×9.8=58.8Pa 由动压212v h v ρ=可知：v =√2ℎvρ=√2×58.81.2=9.9 m/s10. 用皮托管和U 型管压差计测得某通风管道中压力的结果分别如图2-4所示，单位为2mm H O ，问静压、动压、全压各为多少？123判断其通风方式。

解：A. 压入式通风 ℎs =−10 mmH 2O ℎv =40 mmH 2O ℎt =30 mmH 2OB. 压入式通风 ℎs =5 mmH 2O ℎv =15 mmH 2O ℎt =20 mmH 2OC. 抽出式通风 ℎs =−10 mmH 2O ℎv =−20 mmH 2O ℎt =−30 mmH 2OD. 压入式通风 ℎs =30 mmH 2O ℎv =10 mmH 2O ℎt =40 mmH 2O13. 若梯形巷道断面分别为4、9、16㎡，空气运动粘性系数621510 m /s ν−=⨯。
