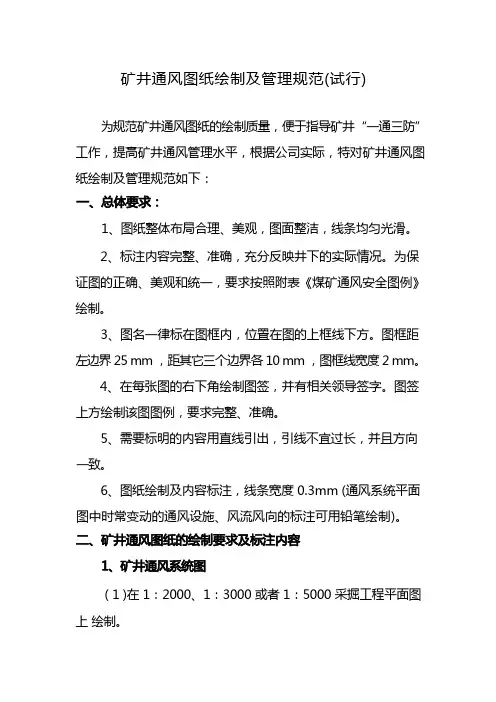

矿井通风图纸绘制及管理规范(试行)为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界 25 mm ,距其它三个边界各 10 mm ,图框线宽度 2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度 0.3mm (通风系统平面图中时常变动的通风设施、风流风向的标注可用铅笔绘制)。
( 1 )在 1:2000、1:3000 或者 1:5000 采掘工程平面图上绘制。
( 2 )图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
( 3 )主扇标注的内容:主扇型号、机电型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
( 4 )测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
( 5 )风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长 30mm ,宽 4mm 的箭头标示。
( 6 )多煤层同时开采的矿井还应绘制分层通风系统图。
( 7 )有矿长、总工程师签字,并随着采掘变化及时修改。
( 1 )在采掘工程平面图上绘制。
( 2 )使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
( 3 )有总工程师签字,图纸随着采掘变化进行修改。
( 1 )在采掘工程平面图上绘制。
( 2 )图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。

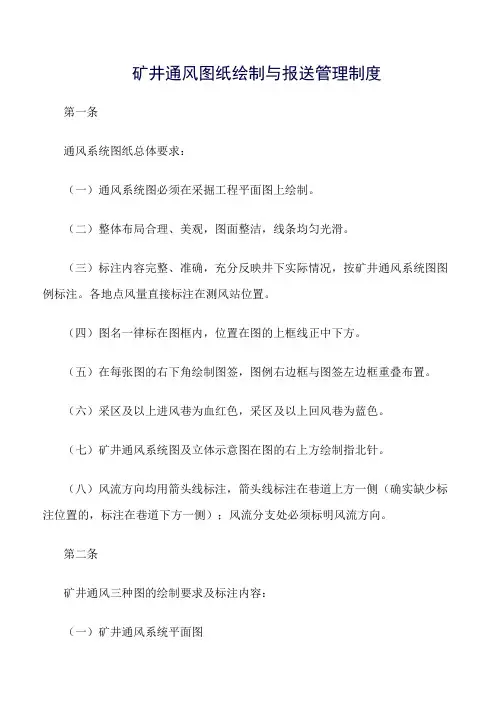

矿井通风图纸绘制与报送管理制度第一条通风系统图纸总体要求:(一)通风系统图必须在采掘工程平面图上绘制。
(二)整体布局合理、美观,图面整洁,线条均匀光滑。
(三)标注内容完整、准确,充分反映井下实际情况,按矿井通风系统图图例标注。
各地点风量直接标注在测风站位置。
(四)图名一律标在图框内,位置在图的上框线正中下方。
(五)在每张图的右下角绘制图签,图例右边框与图签左边框重叠布置。
(六)采区及以上进风巷为血红色,采区及以上回风巷为蓝色。
(七)矿井通风系统图及立体示意图在图的右上方绘制指北针。
(八)风流方向均用箭头线标注,箭头线标注在巷道上方一侧(确实缺少标注位置的,标注在巷道下方一侧);风流分支处必须标明风流方向。
第二条矿井通风三种图的绘制要求及标注内容:(一)矿井通风系统平面图1、在1:2000采掘工程平面图上绘制(报公司可用1:5000图纸)。
2、图上标注内容:主扇参数、风流方向、风量、局部通风机、风筒、密闭、风门、反向风门、调节风窗、风桥、测风站、防爆门等。
3、主扇参数应标注的内容:主扇型号、电机功率、排风量、主扇负压等。
4、局部通风机应标注的内容:局部通风机型号、功率、安装地点、全负压配风量、局部通风机实际吸风量、工作面风筒出口风量。
5、测风(站)点标注的内容:断面积、风速、风量、测定时间。
(二)矿井通风立体示意图1、图幅不小于零号。
2、所有井巷用双线绘制。
3、坐标系选择:沿煤层走向的巷道与X轴平行,与走向垂直的巷道与Y轴平行,立井与Z轴平行,X轴垂直Z轴,X轴与Y轴成45度。
为了充分体现层位关系,Z坐标轴要比例可灵活调整。
4、绘图时可不严格按比例,但要反映矿井通风系统的空间立体情况,突出层位关系。
5、为了更好地反映主要井巷的相对空间位置,进、回风井、暗斜井、溜煤眼、石门、大巷、采区巷道用0.6mm实线绘制,采空区用2mm宽的实线圈出。
6、图上标注内容:主扇、风流方向、局部通风机、风筒、密闭、风门、反向风门、调节风窗、风桥、测风站、防爆门、节点编号、火区、巷道名称及采掘工作面编号、与目前开采和通风系统有关的采空区。

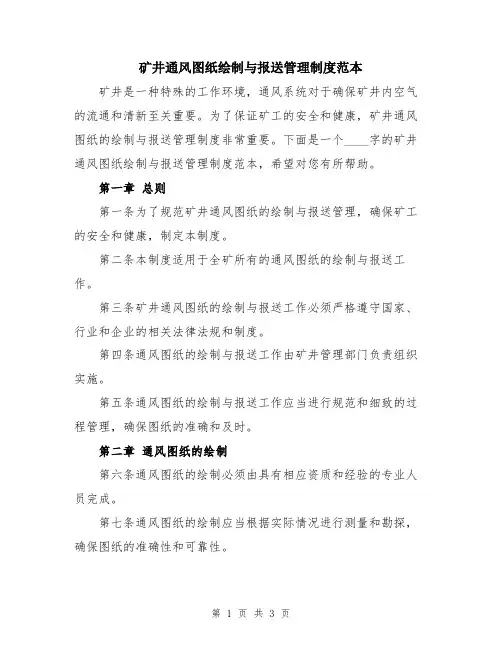

矿井通风图纸绘制与报送管理制度范本矿井是一种特殊的工作环境,通风系统对于确保矿井内空气的流通和清新至关重要。
为了保证矿工的安全和健康,矿井通风图纸的绘制与报送管理制度非常重要。
下面是一个____字的矿井通风图纸绘制与报送管理制度范本,希望对您有所帮助。
第一章总则第一条为了规范矿井通风图纸的绘制与报送管理,确保矿工的安全和健康,制定本制度。
第二条本制度适用于全矿所有的通风图纸的绘制与报送工作。
第三条矿井通风图纸的绘制与报送工作必须严格遵守国家、行业和企业的相关法律法规和制度。
第四条通风图纸的绘制与报送工作由矿井管理部门负责组织实施。
第五条通风图纸的绘制与报送工作应当进行规范和细致的过程管理,确保图纸的准确和及时。
第二章通风图纸的绘制第六条通风图纸的绘制必须由具有相应资质和经验的专业人员完成。
第七条通风图纸的绘制应当根据实际情况进行测量和勘探,确保图纸的准确性和可靠性。
第八条通风图纸的绘制应当采用计算机辅助设计软件进行,绘图应当规范、清晰、美观。
第九条通风图纸的绘制应当包括以下内容:1. 矿井的平面布置图;2. 各个工作面、巷道和井口的开拓图;3. 通风系统的布置图;4. 通风设备和管路的详细图纸;5. 其他与通风有关的辅助图纸。
第十条通风图纸的绘制应当按照国家和行业的相关标准和规范进行,确保图纸的准确和规范。
第十一条通风图纸的绘制应当及时更新和修订,确保图纸的与实际情况相符。
第三章通风图纸的报送管理第十二条通风图纸的报送分为内部报送和外部报送。
第十三条内部报送是指向矿井管理部门报送通风图纸。
通风图纸的内部报送应当根据矿井的实际情况和需求进行,确保图纸的及时和准确。
第十四条外部报送是指向国家和地方的相关管理部门报送通风图纸。
通风图纸的外部报送应当按照国家和地方的相关法律法规和制度进行,确保图纸的合规和合法。
第十五条矿井管理部门应当建立通风图纸的报送台账,记录图纸的报送情况和进展。
第十六条通风图纸的报送应当按照一定的流程和程序进行。
盘江精煤股份有限公司矿井“一通三防”图纸绘制规范(试行)一、总体要求:1、图纸统一采用A0图纸的图幅(外框为841*1189)绘制,长边可沿长边加长,加长量应以A0幅面长边八分之一的倍数增加,具体加长量,根据实际情况确定。
2、内框距外框左边界25 毫米,距其它三个边界各10 毫米,内框线宽度为1.0 毫米,外图框宽度为内图框线宽度的三分之一。
3、标图栏统一在图纸的右下角。
4、巷道统一采用一粗一细的双细实线绘制(上方为细实线,宽度0.5毫米,下方为粗实线,宽度0.7毫米)。
5、上山巷道宽度为5毫米,其它巷道宽度为4毫米。
6、图纸的文字统一采用仿宋体。
7、巷道名称的标注应符合下列要求(1)应采用从左到右或从下到上编写,且中间不得留空格;(2)标注在巷道上方或左侧,且尽可能标在巷道中间位置;(3)字体高度为5毫米;(4)需用引线引出时,引出斜线的夹角为45度,直线长长度与标注的文字对齐;(5)引出标注的巷道名称较多时,应采取左对齐布置。
8、瓦斯抽采系统示意图、安全监控系统示意图、防尘系统示意图、防灭火系统示意图统一采用通风立体示意图为底图,取消充填。
9、图号编制方法通风系统立体示意图:*KTF01;抽采系统示意图:*KTF02;安全监控系统示意图*KTF03;防尘系统示意图*KTF04;防灭火系统示意图:*KTF05;通风系统图*KTF06;安全监控设备断电布置*KTF07;通风系统网络图*KTF08。
其它图纸可参照上述方法自行编制。
“*”:表示矿井名称第一汉字的汉语拼音的第一个字母。
10、折叠后的图纸的宽度为210毫米,高度为297毫米,且标题栏朝上。
11、所有图纸必须及时修改,按月上报公司通风部等。
二、矿井“一通三防”通风图纸的绘制要求1、矿井通风系统立体示意图(1)上山角度为60度,石门角度为45度。
回采工作面倾斜方向与上山平行,倾斜长度为10厘米,采空区走向长度为3厘米。
(2)图上应标注风流方向、风量、通风设施安设位置、主要通风机型号、局部通风机型号等。

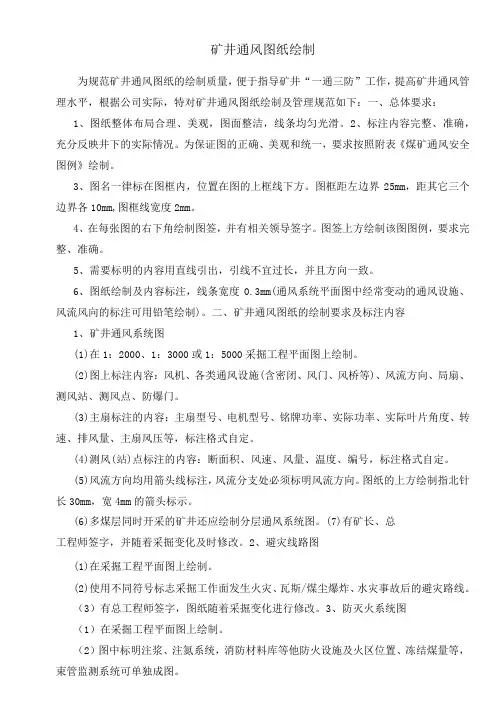

矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25mm,距其它三个边界各10mm,图框线宽度2mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸编绘规范为规范矿井通风图纸的编绘质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,特对矿井通风图纸编绘规定如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,右下角绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸的上方绘制指北针长30mm,宽4mm的箭头标示,位置同采掘工程平面图。
7、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在矿井采掘工程平面图基础上统一按1:5000比例绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等。
(4)局部通风机标注内容:局部通风机型号、风筒直径、全风压风量、吸风量、供风距离。
(5)测风(站)点标注的内容:断面积、风速、风量、温度、编号。
(6)风流方向均用箭头线标注,风流分支处必须标明风流方向。
(7)多煤层同时开采的矿井还应绘制分层通风系统图。
(8)每月由矿长、总工程师签字,并随着采掘变化及时修改。
2、矿井防灭火系统图(1)在矿井通风系统图基础上统一按1:5000比例绘制。
(2)图中标明注浆、注氮系统,束管监测系统,消防材料库以及其他防火设施和火区位置(防火观测站图例及位置)。
①注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门。

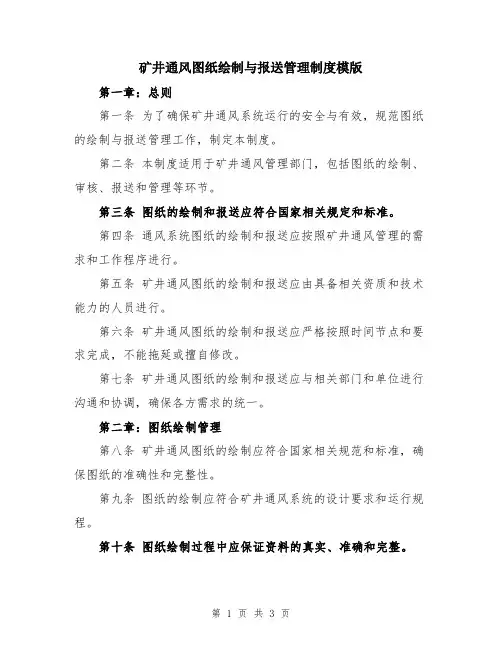

矿井通风图纸绘制与报送管理制度模版第一章:总则第一条为了确保矿井通风系统运行的安全与有效,规范图纸的绘制与报送管理工作,制定本制度。
第二条本制度适用于矿井通风管理部门,包括图纸的绘制、审核、报送和管理等环节。
第三条图纸的绘制和报送应符合国家相关规定和标准。
第四条通风系统图纸的绘制和报送应按照矿井通风管理的需求和工作程序进行。
第五条矿井通风图纸的绘制和报送应由具备相关资质和技术能力的人员进行。
第六条矿井通风图纸的绘制和报送应严格按照时间节点和要求完成,不能拖延或擅自修改。
第七条矿井通风图纸的绘制和报送应与相关部门和单位进行沟通和协调,确保各方需求的统一。
第二章:图纸绘制管理第八条矿井通风图纸的绘制应符合国家相关规范和标准,确保图纸的准确性和完整性。
第九条图纸的绘制应符合矿井通风系统的设计要求和运行规程。
第十条图纸绘制过程中应保证资料的真实、准确和完整。
第十一条矿井通风图纸的绘制应使用专业的绘图软件和工具,确保绘图的质量和标准。
第十二条矿井通风图纸的绘制应按照层级和流程进行,包括初稿、修改和定稿等环节。
第十三条矿井通风图纸的绘制应有专人负责,并进行签名和盖章等确认措施。
第十四条矿井通风图纸的绘制应有严格的质量检查和验收程序,确保图纸的准确性和完整性。
第三章:报送管理第十五条矿井通风图纸的报送应按照矿井通风管理的工作程序进行,包括审核、报批和归档等环节。
第十六条矿井通风图纸的报送应按照时间节点和要求进行,不能拖延或擅自修改。
第十七条矿井通风图纸的报送应向相关部门和单位进行,确保各方需求的统一。
第十八条矿井通风图纸的报送应附上相关的说明和意见,清晰明确。
第十九条矿井通风图纸的报送应有专人负责,并进行签名和盖章等确认措施。
第四章:管理制度第二十条矿井通风图纸的管理应建立相应的档案系统,确保图纸的安全和完整。
第二十一条矿井通风图纸的管理应进行定期的检查和修订,确保图纸的有效性和可信度。
第二十二条对于矿井通风图纸的管理不得私自销毁、修改或泄露,严禁违反相关规定和法律。
矿井通风图纸绘制及管理规范(试行)矿井通风图纸绘制及管理规范(试行)为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
②注氮系统:注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
③束管监控系统:注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
(3)有总工程师签字。
4、防尘系统图(1)在采掘工程平面图上绘制。
(2)图中标明防尘管路、静压水池、各类防尘设施(隔爆水棚、防尘水幕)、截止阀位置。
①消防管路:注明干管/直管、管路系统长度、管径,主干系统控制阀门。
②静压水池:注明水池容积。
(3)有总工程师签字。
5、矿井通风立体示意图(1)不小于零号。
(2)所有井巷用双线(或一粗一细)绘制。
(3)坐标系选择,沿煤层走向的巷道与X轴平行,与走向垂直的巷与Y轴平行,立井与Z轴平行,X轴垂直Z轴,X轴与Y轴成120~135度,为了充分体现层次关系。
Z坐标轴要选择适当比例。
对于井田范围较大,形状不规范的矿井,可根据本矿实际将坐标系适当旋转。
煤矿矿井“一通三防”图纸、报表报送制度
(一)图纸
1、矿井必须有通风系统图、防尘系统图、防灭火系统图、安全监测系统图、瓦斯抽放系统图、避灾路线图等图纸。
2、通风系统图、防尘系统图、防灭火系统图、安全监测系统图由通风区负责填写,瓦斯抽放系统图由防突区负责填写,避灾路线图由通风科负责填写。
3、上述图纸每月至少填写一次,井下系统发生大的调整时应及时填写,保持与实际相符。
4、通风系统图每季填写一份交换图并上报集团公司,同时报矿总工程师、通风科、调度室、安全监察处、救护队各一份。
5、每月随通风月报报送煤矿安全监察办事处一份通风系统示意图。
(二)报表
1、通风旬报按旬填写,报矿总工程师、通风科各一份。
2、通风月报、防尘月报按月填写,下月5日前报煤矿安全监察办事处、集团公司、矿总工程师、通风科各一份,每季度最后一个月报集团公司两份。
3、瓦斯日报、安全监测日报、瓦斯抽放日报逐日填写报矿长及矿总工程师审阅后报矿长、总工程师、通风科、调度室各一份。
4、防突预测预报单、效果检验单等每进行一次填写一次,经矿总工程师或通风副总工程师审阅后送施工单位、通风科、矿总工程师、调度室、安全监察处各一份。
5、测尘半月报表每半月填写一次,由矿长及矿总工程师审批后,报矿总工程师、通风科各一份。
6、瓦斯抽放月报、安全监测月报按月填写,由矿长及矿总工程师审批后,报矿总工程师、通风科各一份。

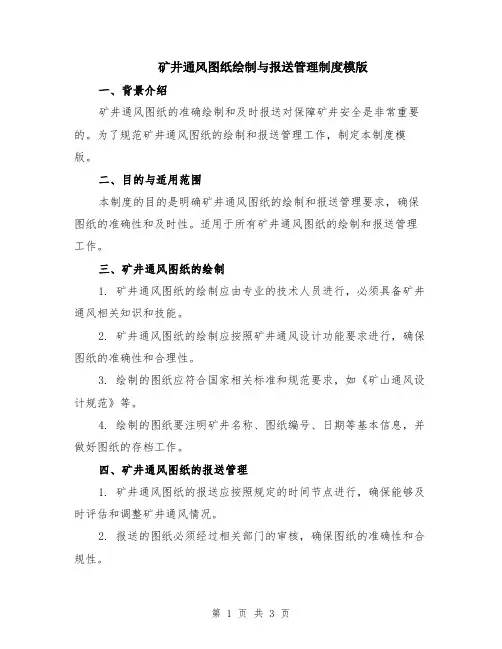

矿井通风图纸绘制与报送管理制度模版一、背景介绍矿井通风图纸的准确绘制和及时报送对保障矿井安全是非常重要的。
为了规范矿井通风图纸的绘制和报送管理工作,制定本制度模版。
二、目的与适用范围本制度的目的是明确矿井通风图纸的绘制和报送管理要求,确保图纸的准确性和及时性。
适用于所有矿井通风图纸的绘制和报送管理工作。
三、矿井通风图纸的绘制1. 矿井通风图纸的绘制应由专业的技术人员进行,必须具备矿井通风相关知识和技能。
2. 矿井通风图纸的绘制应按照矿井通风设计功能要求进行,确保图纸的准确性和合理性。
3. 绘制的图纸应符合国家相关标准和规范要求,如《矿山通风设计规范》等。
4. 绘制的图纸要注明矿井名称、图纸编号、日期等基本信息,并做好图纸的存档工作。
四、矿井通风图纸的报送管理1. 矿井通风图纸的报送应按照规定的时间节点进行,确保能够及时评估和调整矿井通风情况。
2. 报送的图纸必须经过相关部门的审核,确保图纸的准确性和合规性。
3. 报送的图纸应按照一定的格式要求进行,如A3纸打印、电子版等。
4. 报送的图纸应连同相关的报表、申请文件等材料一并提交,确保资料的完整性。
5. 若矿井通风图纸需要调整或更改,必须及时报备相关部门,并按照规定程序进行。
五、责任和控制措施1. 矿井通风图纸的绘制和报送工作由矿井通风管理部门负责,并成立相应的管理小组。
2. 管理小组应明确各成员的职责和工作要求,并制定详细的工作计划和时间表。
3. 管理小组应定期进行工作检查和评估,确保图纸的质量和报送的及时性。
4. 对于图纸绘制和报送中出现的问题,应及时进行整改和改进,并形成经验教训,以提高工作质量。
六、制度执行与监督1. 矿井通风管理部门负责本制度的执行和监督。
2. 监督机构对矿井通风图纸的绘制和报送情况进行定期检查和评估,对存在的问题和隐患提出整改要求。
3. 监督机构应对重大问题和紧急情况进行及时处置和报告,并采取相应的措施防止事故的发生。
七、效果评估与完善1. 矿井通风管理部门应定期对矿井通风图纸的绘制和报送工作进行效果评估,及时发现和解决问题。

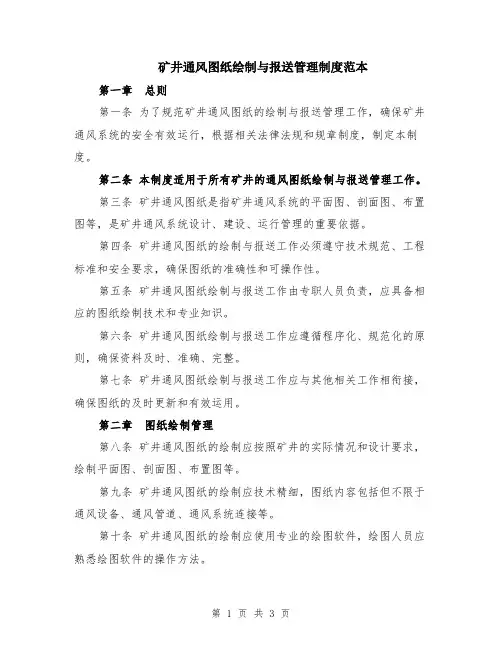

矿井通风图纸绘制与报送管理制度范本第一章总则第一条为了规范矿井通风图纸的绘制与报送管理工作,确保矿井通风系统的安全有效运行,根据相关法律法规和规章制度,制定本制度。
第二条本制度适用于所有矿井的通风图纸绘制与报送管理工作。
第三条矿井通风图纸是指矿井通风系统的平面图、剖面图、布置图等,是矿井通风系统设计、建设、运行管理的重要依据。
第四条矿井通风图纸的绘制与报送工作必须遵守技术规范、工程标准和安全要求,确保图纸的准确性和可操作性。
第五条矿井通风图纸绘制与报送工作由专职人员负责,应具备相应的图纸绘制技术和专业知识。
第六条矿井通风图纸绘制与报送工作应遵循程序化、规范化的原则,确保资料及时、准确、完整。
第七条矿井通风图纸绘制与报送工作应与其他相关工作相衔接,确保图纸的及时更新和有效运用。
第二章图纸绘制管理第八条矿井通风图纸的绘制应按照矿井的实际情况和设计要求,绘制平面图、剖面图、布置图等。
第九条矿井通风图纸的绘制应技术精细,图纸内容包括但不限于通风设备、通风管道、通风系统连接等。
第十条矿井通风图纸的绘制应使用专业的绘图软件,绘图人员应熟悉绘图软件的操作方法。
第十一条矿井通风图纸的绘制应遵循统一的绘图标准和规范,确保图纸的规范、美观。
第十二条矿井通风图纸的绘制应按照矿井的实际需要,及时更新和修订。
第三章报送管理第十三条矿井通风图纸的报送工作应按照矿井通风系统工程设计、建设、运行等不同阶段的要求,及时上报相关部门。
第十四条矿井通风图纸的报送应按照规定的报送范围和报送时间进行,确保报送的及时性和准确性。
第十五条矿井通风图纸的报送应按照相关部门的要求,提供完整的图纸资料和报表。
第十六条矿井通风图纸的报送工作应按照管理部门的要求,上报相关的报告和记录。
第四章监督检查第十七条矿井通风图纸的绘制与报送工作应定期进行监督检查,确保图纸的质量和报送的有效性。
第十八条矿井通风图纸的绘制与报送工作应定期进行技术交流和经验总结,不断提高工作质量和效率。
矿井通风图纸绘制与报送管理制度范文第一章总则第一条为了规范矿井通风图纸的绘制和报送工作,确保矿井通风系统的设计与工程实施的顺利进行,保障安全生产,制定本制度。
第二条本制度适用于所有矿井通风系统的图纸绘制和报送工作。
第三条矿井通风图纸的绘制和报送工作应遵循安全、科学、合理、规范的原则。
第四条矿井通风图纸的绘制和报送工作应按照国家和地方相关法规、标准和技术规范执行。
第五条矿井通风图纸的绘制和报送工作由矿井设计单位负责,监督部门进行审核和监督。
第六条矿井设计单位应具备相应的资质和技术能力,有关人员应具备相关的专业知识和技能。
第七条矿井通风图纸的绘制和报送工作应严格按照相关流程和要求进行,不得擅自修改和偏离。
第八条相关人员应遵守保密规定,保护相关信息的安全性。
第二章矿井通风图纸的绘制第九条矿井通风图纸的绘制应按照相关法规、标准和技术规范要求进行。
第十条矿井通风图纸的绘制应考虑矿井的实际情况和条件,合理确定通风设备的布置和参数。
第十一条矿井通风图纸的绘制应包括以下内容:(一)矿井地质勘探图纸。
(二)矿井的工程测量图纸。
(三)矿井的通风系统图纸。
(四)矿井的电气系统图纸。
(五)其他相关图纸。
第十二条矿井通风图纸应采用计算机辅助设计软件进行绘制,绘制人员应熟练掌握该软件的操作方法。
第十三条矿井通风图纸的绘制应清晰、准确、完整,符合规范要求,并加盖图章。
第十四条矿井通风图纸的绘制应有质量保证措施,并进行相应的检查和验证。
第三章矿井通风图纸的报送第十五条矿井通风图纸的报送应按照相关流程和要求进行。
第十六条矿井通风图纸的报送需提供申请表和相关材料,包括设计说明、测量数据和计算结果等。
第十七条矿井设计单位应负责将矿井通风图纸报送给监督部门,并及时予以确认。
第十八条监督部门应及时受理并审核矿井通风图纸,对符合要求的予以批准,对存在问题的予以指导和要求整改。
第十九条监督部门应及时反馈审核结果,及时将批准的矿井通风图纸报送有关部门备案。
矿井通风图纸绘制与报送管理制度
1. 矿井通风图纸的绘制
(1) 设计部门根据矿井实际情况,制定矿井通风系统设计方案,并由专业人员进行绘制。
(2) 矿井通风图纸应包括矿井通风系统的总体布局图、风机、风门、风流分配、风速分布等细节图,并标注相应参数和设备型号。
(3) 绘制时应按照有关规定采用符号和标注进行标识,确保通风图纸的可读性和准确性。
(4) 绘制完成后,应由设计部门对图纸进行审核,并交由相关部门进行审批。
2. 矿井通风图纸的报送管理
(1) 矿井通风图纸应在设计完成后及时报送相关部门进行审批。
(2) 审批部门应对图纸进行审核,确认是否符合相关的规定和要求。
(3) 若图纸存在问题或不符合规定,审批部门应及时提出修改意见,并要求设计部门进行修改。
(4) 审批通过后,图纸应及时归档存档,并在矿井内张贴,确保相关人员能够查阅和了解。
(5) 矿井通风图纸应定期进行检查和更新,确保与实际情况的一致性。
(6) 在矿井通风系统发生重大变化时,设计部门应及时修订通风图纸,并重新报送审批部门进行审核。
“一通三防”绘画、报告提交系统
1、绘画
(1)矿井必须有通风系统图、防尘、防灭火系统图、安全监测系
统图、瓦斯抽放图等“一通三防”绘画。
(2)上述绘画每月至少修改一次,当地下系统发生重大调整时,
应及时修改,保持与实际相符。
(3)上述绘画每季度打印一份交换图并上报集团公司。
(4)每月随通风月报上报煤矿安全监察局、集团公司各一份采区
通风系统示意图。
(5)矿井通风系统图需标明风流方向、风量、通风设施等主要参数。
(6)通风系统图每月更新一次,由通风区长、通风副总、经总工
程师审核签字后,报公司通信防范部交流。
2、报告格式
(1)通风旬报按旬填写,并报矿井总工程师审核。
(2)通风月报、防火防尘月报、瓦斯治理月报、监测监控月报按
月填写,下月5日前报集团公司通防处、安监局、矿总工程师各一份,在每个季度的最后一个月报告季度报告。
(3)瓦斯日报、安全监测日报、逐日填写《瓦斯抽放日报》,报
矿长、矿长审核后报矿长、总工程师、通风副总各一份。
矿井通风图纸绘制及管理规范为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
4、在每张图的右下角绘制图签,并有相关领导签字。
图例一般绘制在图纸左下方,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门、瓦斯检查点。
(3)主扇标注的内容:主扇型号、铭牌功率、实际功率、实际叶片角度、电流频率、排风量、主扇风压等。
(4)测风(站)点标注的内容:断面积、风速、风量、温度。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
(6)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在1:2000采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在1:2000采掘工程平面图上绘制。
(2)图中标明注浆,消防材料库等他防火设施及火区位置。
①注浆系统:注明注浆站位置、注浆能力、浆池容积、管路系统长度、管径,主干系统控制阀门。
(2)有总工程师签字。
4、防尘系统图(1)在1:2000采掘工程平面图上绘制。
(2)图中标明防尘管路、静压水池(注明水池容积)、各类防尘设施(隔爆水棚、净化水幕、防尘喷雾)、截止阀位置。
矿井通风图纸绘制与报送管理制度编号:XXXX-XX-XXX制定日期:XXXX年XX月XX日修订日期:XXXX年XX月XX日一、背景和目的在矿山安全生产中,通风是十分重要的一环。
为了确保矿井通风系统的安全有效运行,必须建立一套科学的矿井通风图纸绘制与报送管理制度。
本制度的目的是规范矿井通风图纸的绘制过程,保证矿井通风系统的设计与运行符合相关法律法规和技术标准,并确保通风系统图纸能及时送达相关部门进行审核和备案。
二、适用范围本制度适用于所有矿山通风系统图纸绘制与报送工作。
三、定义1. 矿井通风图纸:指包括主通风井、风流、风巷、风井、风门等内容的矿井工程设计图纸。
2. 设计方:指负责矿井通风图纸的编制以及系统安装的设计单位或人员。
3. 报送方:指负责将矿井通风图纸提交相关部门进行审核和备案的单位或人员。
4. 监管部门:指负责对矿井通风系统的设计与运行进行监督和管理的行政部门。
四、图纸绘制流程1. 设计方应在开展矿井系统设计的早期对通风系统进行初步设计,并在设计方案确定后,组织相关设计人员进行矿井通风图纸的详细绘制。
图纸应包括通风井、风流、风巷、风井、风门等内容。
2. 设计方应按照国家相关法律法规和技术标准,确保通风系统的设计合理、安全有效。
3. 设计方应在图纸绘制完成后,进行内部专业审查,确认图纸的准确性和完整性。
并由专业技术人员签字确认。
4. 设计方完成内部审查后,将图纸报送给相关部门进行审核和备案。
5. 报送方应将矿井通风图纸及相关技术文件以书面形式提交,同时提供电子版备案。
五、图纸报送管理1. 矿井通风图纸应由设计方于矿井开工前提交相关部门进行审核和备案。
2. 设计单位应将图纸报送给监管部门的初审机构或专项部门。
初审机构对图纸进行初步审核,并提出修改意见。
3. 设计单位应根据初审机构的意见进行图纸修改,并将修改后的图纸再次报送初审机构进行审核。
4. 初审机构在审核通过后,应将图纸转交给监管部门进行最终审核和备案。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.
(安全管理)
单位:___________________
姓名:___________________
日期:___________________
矿井通风图纸绘制与报送管理制
度(标准版)
矿井通风图纸绘制与报送管理制度(标准版)导语:生产有了安全保障,才能持续、稳定发展。
生产活动中事故层出不穷,生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时,生产活动停下来整治、消除危险因素以后,生产形势会变得更好。
"安全第一"
的提法,决非把安全摆到生产之上;忽视安全自然是一种错误。
第一条通风系统图纸总体要求:
(一)通风系统图必须在采掘工程平面图上绘制。
(二)整体布局合理、美观,图面整洁,线条均匀光滑。
(三)标注内容完整、准确,充分反映井下实际情况,按矿井通风系统图图例标注。
各地点风量直接标注在测风站位置。
(四)图名一律标在图框内,位置在图的上框线正中下方。
(五)在每张图的右下角绘制图签,图例右边框与图签左边框重叠布置。
(六)采区及以上进风巷为血红色,采区及以上回风巷为蓝色。
(七)矿井通风系统图及立体示意图在图的右上方绘制指北针。
(八)风流方向均用箭头线标注,箭头线标注在巷道上方一侧(确实缺少标注位置的,标注在巷道下方一侧);风流分支处必须标明风流方向。
第二条矿井通风三种图的绘制要求及标注内容:
(一)矿井通风系统平面图
1、在1:2000采掘工程平面图上绘制(报公司可用1:5000图纸)。
2、图上标注内容:主扇参数、风流方向、风量、局部通风机、风筒、密闭、风门、反向风门、调节风窗、风桥、测风站、防爆门等。
3、主扇参数应标注的内容:主扇型号、电机功率、排风量、主扇负压等。
4、局部通风机应标注的内容:局部通风机型号、功率、安装地点、全负压配风量、局部通风机实际吸风量、工作面风筒出口风量。
5、测风(站)点标注的内容:断面积、风速、风量、测定时间。
(二)矿井通风立体示意图
1、图幅不小于零号。
2、所有井巷用双线绘制。
3、坐标系选择:沿煤层走向的巷道与X轴平行,与走向垂直的巷道与Y轴平行,立井与Z轴平行,X轴垂直Z轴,X轴与Y轴成45度。
为了充分体现层位关系,Z坐标轴要比例可灵活调整。
4、绘图时可不严格按比例,但要反映矿井通风系统的空间立体情况,突出层位关系。
5、为了更好地反映主要井巷的相对空间位置,进、回风井、暗斜
井、溜煤眼、石门、大巷、采区巷道用0.6mm实线绘制,采空区用2mm 宽的实线圈出。
6、图上标注内容:主扇、风流方向、局部通风机、风筒、密闭、风门、反向风门、调节风窗、风桥、测风站、防爆门、节点编号、火区、巷道名称及采掘工作面编号、与目前开采和通风系统有关的采空区。
(井田范围大、通风系统复杂、内容标注困难的矿井可只标注主要内容即可)
(三)矿井通风网络图
1、图幅不小于一号图纸。
2、凡构成独立通风系统的所有用风点均要在图上显示。
3、网路的简化:简单的串联或并联分支可用一条等效分支代替,对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4、要尽量减少风路的交叉。
交汇点用黑点表示并编号,不交汇的交叉巷道用半圆形绕线连接。
5、网络图一般采取水平放置,其进风段在左方,用风段在中间,回风段在右方。
形状为圆形或椭圆形。
6、图上标注内容:主扇、风流方向、节点编号、调节风窗、巷道名称及采掘工作面编号、风量。
矿井通风三种图必须按季绘制、矿井通风系统图按月补充修改。
按季上报到分公司通风管理部,上报时间不得超过次季首月5日,并同时上报CAD电子版。
XX设计有限公司
Your Name Design Co., Ltd.。
