集控全能值班员综合识图题

集控运行全能值班上岗考试题库及答案--选择题一、选择题（一）汽机部分1.某电厂有两台16.5MPa、535℃的汽轮发电机组，该电厂属于（B ）A、超高压电厂B、亚临界电厂 C、临界电厂2.锅炉汽包内水与汽的温度关系是（ B ）A、汽温高于水温B、汽温等于水温C、汽温低于水温3.水在水泵中的压缩升压过程可看做是（ C ）A、等温过程B、等压过程 C、绝热过程4.发电机内冷水管道采用不锈钢管道的目的是（ C ）A、不导磁B、不导电 C、抗腐蚀5.凝结器铜管结垢可造成（ A ）A、传热减弱，管壁温度升高 B、传热减弱，管壁温度降低 C、传热增强，管壁温度升高6.表面式换热器中，冷流体和热流体按相反方向平行流动称为（ B ）A、混合式B、逆流式 C、顺流式7.造成火力发电厂效率低的主要原因是（ B ）A、锅炉效率低B、汽轮机排汽热损失 C、发电机效率低8.火力发电厂用来测量蒸汽流量和水流量的主要仪表采用（A ）A、体积式流量计B、速度式流量计C、容积式流量计9.已知介质的压力和温度，当温度小于该压力下的饱和温度时，介质的状态是（ A ）A、未饱和水B、饱和水 C、过热蒸汽10.汽轮机轴封的作用是（ C ）A、防止缸内蒸汽向外泄漏 B、防止空气漏入凝结器内 C、防止高压蒸汽漏出，防止真空区漏入空气11.在新蒸汽压力不变的情况下，采用喷嘴调节的汽轮机在额定工况下运行，蒸汽流量再增加时调节级的焓降（ B ）A、增加B、减少C、不变12.同样蒸汽参数条件下，顺序阀切换为单阀，则调节级后金属温度（ A ）。

A、升高B、降低C、不变13.喷嘴调节的优点是（ A ）A、低负荷时节流损失小，效率高 B、负荷变化时，高压部分蒸汽温度变化小，所在区域热应力小C、对负荷变动的适应性好14.喷嘴调节凝汽式汽轮机调节级危险工况发生在（ B ）A、开始冲转时B、第一级调速汽门全开而第二级调速汽门未开时 C、最大负荷时15.汽轮机启动、停止、变工况时，在金属内部引起的温差与（ C ）成正比A、金属部件的厚度B、金属的温度C、蒸汽和金属间的传热量16.在机组启停过程中，汽缸的绝对膨胀值突然增大或突然减小时，说明（ C ）A、汽温变化大B、负荷变化大 C、滑销系统卡涩17.功率因数是（ A ）A、有功与视在功率的比值 B、无功与视在功率的比值 C、无功与有功的比值18.当汽轮机工况变化时，推力轴承的受力瓦块是（ C ）A、工作瓦块B、非工作瓦块 C、工作瓦块和非工作瓦块都可能19.流体流动时引起能量损失的主要原因是（ C ）A、流体的压缩性B、流体的膨胀性C、流体的粘滞性20.凝结器真空上升到一定值时，因真空提高多发的电与循环水泵耗电之差最大时的真空称为（C ）A、绝对真空B、极限真空 C、最佳真空21.泵入口处的实际汽蚀余量称为（ A ）A、装置汽蚀余量B、允许汽蚀余量C、最小汽蚀余量22.温度越高，应力越大，金属（ C ）现象越显著A、热疲劳B、化学腐蚀 C、蠕变23.物体的热膨胀受到约束时，内部将产生（ A ）A、压应力B、拉应力 C、弯应力24.采用中间再热的机组能使汽轮机（C ）A、热效率提高，排汽湿度增加 B、热效率提高，冲动汽轮机容易 C、热效率提高，排汽湿度降低25.汽机常用和重要的热力计算公式是（C ）A、理想气体的过程方程式B、连续方程式C、能量方程式26.对同一种流体来说，沸腾放热的放热系数比无物态变化时的对流放热系数（ B ）A、小B、大C、相等27.水泵倒转时，应立即（ B ）。

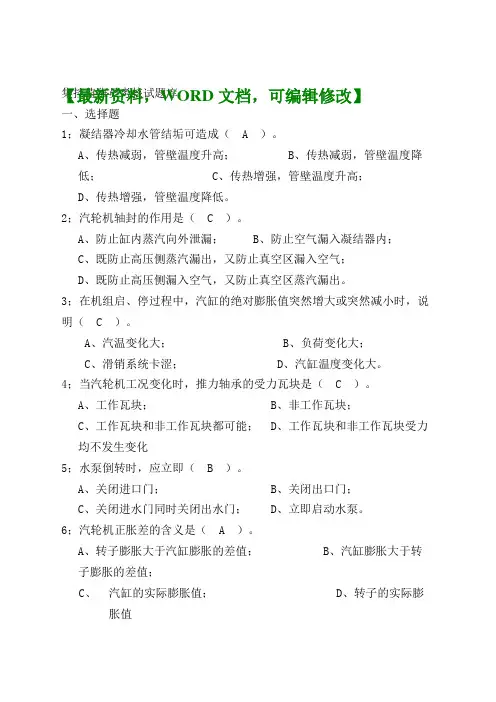

【最新资料，WORD文档，可编辑修改】集控值班员考核试题库一、选择题1；凝结器冷却水管结垢可造成（ A ）。

A、传热减弱，管壁温度升高；B、传热减弱，管壁温度降低；C、传热增强，管壁温度升高；D、传热增强，管壁温度降低。

2；汽轮机轴封的作用是（ C ）。

A、防止缸内蒸汽向外泄漏；B、防止空气漏入凝结器内；C、既防止高压侧蒸汽漏出，又防止真空区漏入空气；D、既防止高压侧漏入空气，又防止真空区蒸汽漏出。

3；在机组启、停过程中，汽缸的绝对膨胀值突然增大或突然减小时，说明（ C ）。

A、汽温变化大；B、负荷变化大；C、滑销系统卡涩；D、汽缸温度变化大。

4；当汽轮机工况变化时，推力轴承的受力瓦块是（ C ）。

A、工作瓦块；B、非工作瓦块；C、工作瓦块和非工作瓦块都可能；D、工作瓦块和非工作瓦块受力均不发生变化5；水泵倒转时，应立即（ B ）。

A、关闭进口门；B、关闭出口门；C、关闭进水门同时关闭出水门；D、立即启动水泵。

6；汽轮机正胀差的含义是（ A ）。

A、转子膨胀大于汽缸膨胀的差值；B、汽缸膨胀大于转子膨胀的差值；C、汽缸的实际膨胀值；D、转子的实际膨胀值7；凝汽器内真空升高，汽轮机排汽压力（ B ）。

A、升高；B、降低；C、不变；D、不能判断8；冷油器油侧压力一般应（ A ）水侧压力。

A、大于；B、小于；C、等于；D、略小于。

9；汽轮机排汽温度与凝汽器循环冷却水出口温度的差值称为凝汽器的（ B ）。

A、过冷度；B、端差；C、温升；D、过热度。

10；离心泵轴封机构的作用是（ A ）。

A、防止高压液体从泵中大量漏出或空气顺抽吸入泵内；B、对水泵轴起支承作用； C、对水泵轴起冷却作用； D、防止漏油。

11；热工仪表的质量好坏通常用（ B ）等三项主要指标评定。

A、灵敏度、稳定性、时滞；B、准确度、灵敏度、时滞；C、稳定性、准确性、快速性；D、精确度、稳定性、时滞。

12；给水泵出口再循环的管的作用是防止给水泵在空负荷或低负荷时（ C ）。

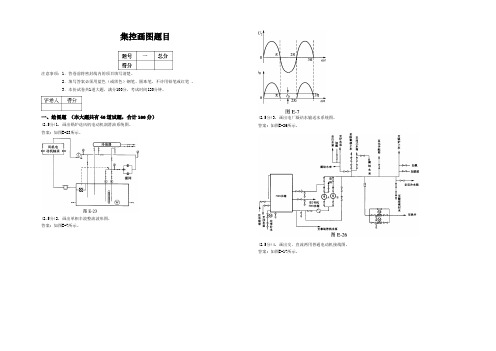

集控画图题目注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共1道大题，满分100分，考试时间120分钟。

一、绘图题（本大题共有40道试题，合计100分）(2.5分)1.画出锅炉送风机电动机润滑油系统图。

答案:如图E-23所示。

(2.5分)2.画出单相半波整流波形图。

答案:如图E-7所示。

(2.5分)3.画出电厂凝结水输送水系统图。

答案:如图E-26所示。

(2.5分)4.画出交、直流两用普通电动机接线图。

答案:如图E-17所示。

(2.5分)5.画出电厂6kV公用段接线图。

答案:如图E-43所示。

(2.5分)6.画出并列发电机时，由于电压差引起的冲击电流相量图。

答案:如图E-13所示。

(2.5分)7.画出电厂380V保安段接线图。

答案:如图E-30所示。

(2.5分)8.画出电厂主机密封油系统图。

答案:如图E-38所示。

(2.5分)9.画出发电机功角特性曲线。

答案:如图E-15所示。

(2.5分)10.画出两个双联开关控制一盏白炽灯的接线图。

答案:如图E-4所示。

(2.5分)11.画出朗肯循环热力设备系统图。

答案:如图E-14所示。

(2.5分)12.画出电厂主机润滑油系统图。

答案:如图E-39所示。

(2.5分)13.画出再热汽温自动调节系统示意图，并注明设备名称。

答案:如图E-16所示。

(2.5分)14.画出三相对称电路，中性点直接接地，当发生单相(A)接地短路时相量图。

答案:如图E-5所示。

(2.5分)15.画出双冲量汽温调节系统示意图，并注明设备名称。

答案:如图E-9所示。

(2.5分)16.画出单相电压互感器接线图。

答案:如图E-10所示。

(2.5分)17.画出电厂主蒸汽、再热蒸汽及旁路系统图。

答案:如图E-20所示。

(2.5分)18.画出电厂循环水泵冷却及润滑水系统图。

答案:如图E-32所示。

(2.5分)19.画出电厂高压厂一用电系统图。

员工技能培训题库答案附后集控值班员Company number【1089WT-1898YT-1W8CB-9UUT-92108】【最新资料，WORD文档，可编辑修改】集控值班员上岗试题库（理论知识部分）1、集控值班员技能上岗/鉴定应知试卷每卷不应少于五种题型，其题量为50题左右（试卷的题型与题量的分配，参照下表）。

以La4A1001为例进行说明。

其中L代表理论知识题（J代表技能知识题）；a代表行为方式（暂不区分应用）；4代表中级（3代表高级，2代表技师）；A代表选择题（B代表判断题，C代表简答题，D计算题，E绘图题，F代表论述题）；1代表低难度系数（2代表一般难度，3代表中等难度，4代表高难度）；001代表序列编号。

宝钢电厂发电分厂2004年7月一、选择题La4A1001 凝汽器内蒸汽的凝结过程可以看做是（C）。

（A）等容过程；（B）等焓过程；（C）等压过程；（D）绝热过程。

La4A1002 水在水泵内压缩升压可以看做是（D）。

（A）等容过程；（B）等温过程；（C）等压过程；（D）绝热过程。

La4A1004 提高机组的循环热效率的方法之一是（B）。

（A）降低新蒸汽温度；（B）提高新蒸汽温度和压力；（C）提高排汽压力；（D）增大新蒸汽流量。

La4A1006 电力线路采用电容器串联补偿可以（D）。

（A）提高系统稳定性；（B）提高供电可靠性；（C）避免过电压；（D）改善电压质量。

La4A1010 变压器空载合闸时励磁涌流的大小与（B）有关。

（A）断路器合闸快慢；（B）合闸初相角；（C）绕组型式；（D）变压器的容量。

La4A1011 发电机三相定子绕组，一般都为星形连接，这主要是为了消除（B）。

（A）偶次谐波；（B）三次谐波；（C）五次谐波；（D）基波。

La4A2012 汽轮机凝汽器管内结垢可造成（D）。

（A）传热增强，管壁温度升高；（B）传热减弱，管壁温度降低；（C）传热增强，管壁温度降低；（D）传热减弱，管壁温度升高。

【最新资料，WORD文档，可编辑修改】集控值班员考核试题库一、选择题1；凝结器冷却水管结垢可造成（ A ）。

A、传热减弱，管壁温度升高；B、传热减弱，管壁温度降低； C、传热增强，管壁温度升高；D、传热增强，管壁温度降低。

2；汽轮机轴封的作用是（ C ）。

A、防止缸内蒸汽向外泄漏；B、防止空气漏入凝结器内；C、既防止高压侧蒸汽漏出，又防止真空区漏入空气；D、既防止高压侧漏入空气，又防止真空区蒸汽漏出。

3；在机组启、停过程中，汽缸的绝对膨胀值突然增大或突然减小时，说明（ C ）。

A、汽温变化大；B、负荷变化大；C、滑销系统卡涩；D、汽缸温度变化大。

4；当汽轮机工况变化时，推力轴承的受力瓦块是（ C ）。

A、工作瓦块；B、非工作瓦块；C、工作瓦块和非工作瓦块都可能；D、工作瓦块和非工作瓦块受力均不发生变化5；水泵倒转时，应立即（ B ）。

A、关闭进口门；B、关闭出口门；C、关闭进水门同时关闭出水门；D、立即启动水泵。

6；汽轮机正胀差的含义是（ A ）。

A、转子膨胀大于汽缸膨胀的差值；B、汽缸膨胀大于转子膨胀的差值；C、汽缸的实际膨胀值；D、转子的实际膨胀值7；凝汽器内真空升高，汽轮机排汽压力（ B ）。

A、升高；B、降低；C、不变；D、不能判断8；冷油器油侧压力一般应（ A ）水侧压力。

A、大于；B、小于；C、等于；D、略小于。

9；汽轮机排汽温度与凝汽器循环冷却水出口温度的差值称为凝汽器的（ B ）。

A、过冷度；B、端差；C、温升；D、过热度。

10；离心泵轴封机构的作用是（ A ）。

A、防止高压液体从泵中大量漏出或空气顺抽吸入泵内；B、对水泵轴起支承作用； C、对水泵轴起冷却作用； D、防止漏油。

11；热工仪表的质量好坏通常用（ B ）等三项主要指标评定。

A、灵敏度、稳定性、时滞；B、准确度、灵敏度、时滞；C、稳定性、准确性、快速性；D、精确度、稳定性、时滞。

12；给水泵出口再循环的管的作用是防止给水泵在空负荷或低负荷时（ C ）。

16. 什么是凝汽器的极限真空?
凝汽设备在运行中应该从各方面采取措施以获得良好真空。但真空的提高也不是越高越好，而有一个极限。这个真空的极限由汽轮机最后一级叶片出口截面的膨胀极限所决定。当通过最后一级叶片的蒸汽已达到膨胀极限时，如果继续提高真空，不可能得到经济上的效益，反而会降低经济效益。
筒单地说，当蒸汽在末级叶片中的膨胀达到极限时，所对应的真空称为极限真空，也有的称之为临界真空。
21. 除氧器滑压运行有哪些优点?
除氧器滑压运行最主要的优点是提高了运行的经济性。这是因为避免了抽汽的节流损失；低负荷时不必切换压力高一级的抽汽，投资节省；同时可使汽轮机抽汽点得到合理分配，使除氧器真正作为一级加热器用，起到加热和除氧两个作用，提高机组的热经济性。另外还可避免出现除氧器超压。
2. 何谓疲劳和疲劳强度?
在工程实际中，很多机器零件所受的载荷不仅大小可能变化，而且方向也可能变化，如齿轮的齿，转动机械的轴等。这种载荷称为交变载荷，交变载荷在零件内部将引起随时间而变化的应力，称为交变应力。零件在交变应力的长期作用下，会在小于材料的强度极限σb甚至在小于屈服极限σb的应力下断裂，这种现象称为疲劳。金属材料在无限多次交变应力作用下，不致引起断裂的最大应力称为疲劳极限或疲劳强度。
9. 汽轮机为什么会产生轴向推力?运行中轴向推力怎样变化?
纯冲动式汽轮机动叶片内蒸汽没有压力降，但由于隔板汽封的漏汽，使叶轮前后产生一定的压差，且一般的汽轮机中，每一级动叶片蒸汽流过时都有大小不等的压降．在动叶叶片前后产生压差。叶轮和叶片前后的压差及轴上凸肩处的压差使汽轮机产生由高压侧向低压侧、与汽流方向一致的轴向推力。
(3)所有的安全设施均已就位(接地装置、保护罩，保护盖)。
(4)拆卸下来的保温层均已装复，工作场所整齐清洁。

集控运行全能值班上岗考试题库一、填空题（一）汽机部分1.TSI汽轮机监测显示系统主要对汽机(振动)、(串轴)、(胀差)等起到监测显示作用。

2.按传热方式不同，回热加热器可分为(表面式)和(混合式)两种。

3.备用冷油器的进口油门(关闭)，出口油门(开启)，冷却水入口门（关闭），出口门（开启）、油侧排空门开启，见油后关闭。

4.泵的汽蚀余量分为(有效汽蚀余量)、(必须汽蚀余量)。

5.泵的种类有（往复式）、（齿轮式）、（喷射式）和（离心式）等。

6.变压运行分为(纯变压运行)，(节流变压运行)，(复合变压运行)。

7.变压运行指维持汽轮机进汽阀门(全开)或在(某一开度)，锅炉汽温在(额定值)时，改变蒸汽(压力)，以适应机组变工况对(蒸汽流量)的要求。

8.表面式凝汽器主要由(外壳)、(水室端盖)、(管板)、以及(冷却水管)组成。

9.采用给水回热循环，减少了凝汽器的（冷源损失）。

10.真空泵的作用是不断的抽出凝汽器内（析出的不凝结）气体和漏入的空气，（维持）凝汽器的真空。

11.初压力越(高)，采用变压运行经济性越明显。

12.除氧器按运行方式不同可分为(定压运行)、(滑压运行)。

13.除氧器满水会引起(除氧器振动)，严重的能通过抽汽管道返回汽缸造成汽机(水冲击)。

14.除氧器水位高，可以通过(事故放水门)放水，除氧器水位低到规定值联跳(给水泵)。

15.除氧器为混合式加热器，单元制发电机组除氧器一般采用(滑压运行)。

16.除氧器在滑压运行时易出现(自生沸腾)和(返氧现象)。

17.除氧器在运行中，由于(机组负荷)、(蒸汽压力)、(进水温度)、(水位变化)都会影响除氧效果。

18.除氧器在运行中主要监视(压力)、(水位)、(温度)、(溶氧量)。

19.大机组的高压加热器因故不能投入运行时，机组应相应(降低)出力。

20.大型机组超速试验均在带(10%-15%)负荷运行(4-6)h后进行，以确保转子金属温度达到转子(脆性转变温度)以上。

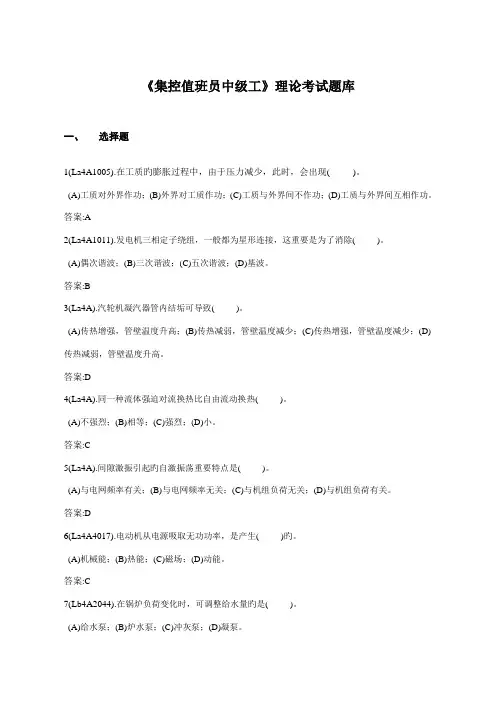

《集控值班员中级工》理论考试题库一、选择题1(La4A1005).在工质旳膨胀过程中，由于压力减少，此时，会出现( )。

(A)工质对外界作功；(B)外界对工质作功；(C)工质与外界间不作功；(D)工质与外界间互相作功。

答案:A2(La4A1011).发电机三相定子绕组，一般都为星形连接，这重要是为了消除( )。

(A)偶次谐波；(B)三次谐波；(C)五次谐波；(D)基波。

答案:B3(La4A).汽轮机凝汽器管内结垢可导致( )。

(A)传热增强，管壁温度升高；(B)传热减弱，管壁温度减少；(C)传热增强，管壁温度减少；(D)传热减弱，管壁温度升高。

答案:D4(La4A).同一种流体强迫对流换热比自由流动换热( )。

(A)不强烈；(B)相等；(C)强烈；(D)小。

答案:C5(La4A).间隙激振引起旳自激振荡重要特点是( )。

(A)与电网频率有关；(B)与电网频率无关；(C)与机组负荷无关；(D)与机组负荷有关。

答案:D6(La4A4017).电动机从电源吸取无功功率，是产生( )旳。

(A)机械能；(B)热能；(C)磁场；(D)动能。

答案:C7(Lb4A2044).在锅炉负荷变化时，可调整给水量旳是( )。

(A)给水泵；(B)炉水泵；(C)冲灰泵；(D)凝泵。

答案:A8(Lb4A2048).导体在磁场中相对运动，则在导体中产生感应电动势，其方向用( )确定。

(A)左手定则；(B)右手定则；(C)右手螺旋定则；(D)无法确定。

答案:B9(Lb4A2054).绝对压力P a与表压力P r旳关系是( )(P n代表原则大气压力)。

(A)P a=P r＋P n；(B)P r=P a＋P n；(C)P r=P a；(D)P a=P r－P n。

答案:A10(Lb4A2055).一般油旳燃点温度比闪点温度( )。

(A)高3～6℃；(B)高10～15℃；(C)低3～5℃；(D)低7～8℃。

答案:A11(Lb4A3059).温度表旳精度等级为1.5，量程上限为500℃，下限为100℃，它旳测量最大绝对误差为( )。

电力《集控值班员》职业技能鉴定考试一、选择题1. 绝对黑体的辐射力与其绝对温度的（）次方成正比。

A.二；B.三；C.四；D.五。

答案： C2. （）是火电厂的理论循环，是组成蒸汽动力的基本循环。

A.卡诺循环；B.朗肯循环；C.再热循环；D.回热循环。

答案： A3. 同步发电机的转子绕组中（）会产生磁场。

A.通入直流电；B.通入交流电；C.感应产生电流；D.感应产生电压。

答案： A4. 机组正常运行中同步发电机的转速永远（）同步转速。

A.低于；B.高于；C.等于；D.不一定。

答案： C5. 为提高钢的耐磨性和抗磁性，需加入的合金元素是（）。

A.锰；B.铬；C.铝；D.锡。

答案： A6. 汽包用钢的金相组织均属（）钢。

A.贝氏体；B.奥氏体；C.铁素体；D.珠光体。

答案： D7. 如果汽轮机部件的热应力超过金属材料的屈服极限，金属会产生（）。

A.塑性变形；B.热冲击；C.热疲劳；D.断裂。

答案： A8. 汽轮机停机后，转子弯曲值增加是由于（）造成的。

A.上下缸温差；B.汽缸内有剩余蒸汽；C.汽缸疏水不畅；D.转子与汽缸温差大。

答案： A9. 雷诺数Re可用来判别流体的流动状态，当（）时是层流状态。

A.Re<2300；B.Re>2300；C.Re>1000；D.Re<1000。

答案： A10. 变压器铁芯采用叠片式的目的是（）。

A.减少漏磁通；B.节省材料；C.减少涡流；D.减少磁阻。

答案： C11. 蒸汽在有摩擦的绝热流动过程中，其熵是（）。

A.增加的；B.减少的；C.不变的；D.均可能。

答案： A12. 大容量锅炉停炉备用一周以上一月以内，比较适用（）保养法。

A.蒸汽压力；B.热炉放水余热烘干；C.充氮（系统严密）；D.加NH2、N2H4湿保养。

答案： C13. 对于一种确定的汽轮机，其转子和汽缸热应力的大小取决于（）。

A.蒸汽温度；B.蒸汽压力；C.机组负荷；D.转子和汽缸内温度分布。

集控值班员考核试题库【最新资料，WORD文档，可编辑修改】一、选择题1；凝结器冷却水管结垢可造成（ A ）。

A、传热减弱，管壁温度升高；B、传热减弱，管壁温度降低； C、传热增强，管壁温度升高；D、传热增强，管壁温度降低。

2；汽轮机轴封的作用是（ C ）。

A、防止缸内蒸汽向外泄漏；B、防止空气漏入凝结器内；C、既防止高压侧蒸汽漏出，又防止真空区漏入空气；D、既防止高压侧漏入空气，又防止真空区蒸汽漏出。

3；在机组启、停过程中，汽缸的绝对膨胀值突然增大或突然减小时，说明（ C ）。

A、汽温变化大；B、负荷变化大；C、滑销系统卡涩；D、汽缸温度变化大。

4；当汽轮机工况变化时，推力轴承的受力瓦块是（ C ）。

A、工作瓦块；B、非工作瓦块；C、工作瓦块和非工作瓦块都可能；D、工作瓦块和非工作瓦块受力均不发生变化5；水泵倒转时，应立即（ B ）。

A、关闭进口门；B、关闭出口门；C、关闭进水门同时关闭出水门；D、立即启动水泵。

6；汽轮机正胀差的含义是（ A ）。

A、转子膨胀大于汽缸膨胀的差值；B、汽缸膨胀大于转子膨胀的差值；C、汽缸的实际膨胀值；D、转子的实际膨胀值7；凝汽器内真空升高，汽轮机排汽压力（ B ）。

A、升高；B、降低；C、不变；D、不能判断8；冷油器油侧压力一般应（ A ）水侧压力。

A、大于；B、小于；C、等于；D、略小于。

9；汽轮机排汽温度与凝汽器循环冷却水出口温度的差值称为凝汽器的（ B ）。

A、过冷度；B、端差；C、温升；D、过热度。

10；离心泵轴封机构的作用是（ A ）。

A、防止高压液体从泵中大量漏出或空气顺抽吸入泵内；B、对水泵轴起支承作用； C、对水泵轴起冷却作用； D、防止漏油。

11；热工仪表的质量好坏通常用（ B ）等三项主要指标评定。

A、灵敏度、稳定性、时滞；B、准确度、灵敏度、时滞；C、稳定性、准确性、快速性；D、精确度、稳定性、时滞。

12；给水泵出口再循环的管的作用是防止给水泵在空负荷或低负荷时（ C ）。

第一部分编制说明《中华人民共和国职能技能鉴定规范·集控值班员》(以下简称《规范》)，是针对火力发电厂集控运行值班员的工作特点和性质，依据国家对职业技能鉴定的有关要求和原电力工业部、劳动部1995年联合颁发的《中华人民共和国工人技术等级标准·电力工业》以及电力安全生产有关规程、制度，按照电力行业职业技能鉴定指导中心的有关文件要求，经过充分调查研究和广泛征求意见，结合目前国内实行集控运行管理模式火力发电厂的现状与生产实际，从电力工业发展的角度出发，考虑与国际接轨的需要制定的。

《规范》分中、高、技师三个级别，每个级别均包括鉴定要求、鉴定内容、双向细目表，附录包括试卷样例及其参考答案。

《规范》作为职业技能鉴定的依据，其鉴定试题应不超出《规范》所界定的范围。

《规范》由安徽省电力公司陆明智、操海鹏、张玉家、高时冲执笔。

第二部分鉴定要求中级集控值班员鉴定要求一、适用对象专门从事火力发电厂集控运行值班的人员。

二、申报条件具备下列条件之一者，可申报中级水平鉴定：1.取得中级《集控巡视员技术等级证书》后，在本工种工作2年以上；2.从事本专业(工种)工作6年以上，并经过本工种中级技术等级培训；3.大、中专院校毕业生进厂满2年，并经过本工种中级技能训练。

三、应考者与考评员比例1.理论知识考试原则上每20名应考者配1名考评员(20∶1)。

2.技能操作考核原则上每5名应考者配1名考评员(5∶1)。

四、鉴定方式和时间技能鉴定采用理论知识考试和技能操作考核两种方式进行。

1.理论知识考试时间为120min，试卷满分为100分，考试成绩达60分及以上为合格。

2.技能操作考核时间为4h，满分为100分，考核成绩达60分及以上为合格。

以上理论知识考试和技能操作考核两项均合格者，视为技能鉴定合格。

五、鉴定工具、设备要求1.火力发电厂运行模拟仿真机；2.本发电厂同类型机组实际设备演示。

高级集控值班员鉴定要求一、适用对象专门从事火力发电厂集控运行值班的人员。

电厂集控运行全能主值上岗考试题（A）附答案一、绘图题（20）1、绘制I、II期组柴油机系统联络并简述操作原则。

（7）答：1.原则上一台柴油机只能带一个机组的事故保安段，如发生一台柴油发电机需要带两个机组的事故保安电源时，则严格限制联络开关所带的事故保安电源的负荷在200KW之内。

2.柴油机联络的使用只能在机组事故情况下，发生事故机组的柴油机启动不了，事故保安电源恢复不了供电的情况下，使用柴油机互为联络备用电源。

3.在使用柴油机互备联络电源时，若发生机组保安段电源开关跳闸，在未查明原因之前不得再次送电。

2、绘制机组冷态启动曲线（标明数值）（8）3、绘制本机组送风机油站系统图（5）二、填空题（60）每题2分1、电力系统稳定器（PSS）的作用是：阻止发电机和电网发生低频振荡。

2、我厂6kV工作段上新增的脱硫电源开关，其配臵的保护有差动、负序、过流。

3、220KV母差保护A、B柜内各有一块“互联压板”，其作用是倒闸操作的时候将双母线保护变成单母线保护，在保护动作时切除两条母线上所有元件4、“勾通三跳”压板的功能为①闭锁重合闸②当系统发生任何故障时，三相都同时跳闸。

5、我厂输电线路的重合闸方式有单相重合闸、三相重合闸、综合重合闸和重合闸停用四个方式；一般情况下，我们是按调度令投为单相重合闸方式。

6、不启动重合闸的保护有：差动保护、启动失灵保护。

7、启动失灵保护的主要保护功能是（二期）在断路器的保护装臵动作而其断路器拒绝动作时，失灵保护就会动作在较短的时限内切除与该断路器有关的断路器，以便尽快地把停电范围限制到最小。

（一期）在断路器的保护装臵动作而其断路器拒绝动作时，失灵保护就会启动母叉保护，切除该断路器所在的母线上的所有元件。

8、你所在机组动力直流母线的额定电压为240.75±2 V，控制直流母线的额定电压为236±2 V，公用系统控制直流系统的额定电压为 232 V，异常情况下不允许低于额定值的80％。

集控值班员汽机考核试题库绘图题目录1. 画出节流过程图，并标出能量损失示意段。

(2)2. 画出火电厂一次抽汽回热循环设备系统图和T—S图。

(2)3. 画出火电厂朗肯循环的P—V图和T—S图。

(2)4. 画出饱和蒸汽卡诺循环的P—V图。

(3)5. 画出换热器中冷热流体在顺流时、逆流时的温度变化示意。

(3)6. 画出朗肯循环热力设备系统图。

(3)7. 画出离心水泵的特性曲线示意图。

(4)8. 画图说明水蒸汽液体热、汽化热、过热热在T—S图上应如何表示。

(4)9. 读热电联产供热循环T—S图指出循环的吸热量、实际循环做功量和供热量。

(4)10. 绘出低压异步鼠笼式电动机控制回路。

(5)11. 画出反动级的热力过程示意图。

(5)12. 画出再热机组两级串联旁路系统图。

(6)13. 画出火力发电厂三级旁路系统图。

(6)14. 画出单元机组机炉协调控制方式示意图。

(7)15. 画出汽轮机跟踪锅炉控制方式示意图。

(7)16. 画出锅炉跟踪汽轮机控制方式示意图。

(8)17. 绘出功—频电液调节原理方框图。

(8)18. 绘出大容量机组电动调速给水泵管路系统图。

(8)19. 绘出单元机组主控系统方框图。

(9)20. 画出机组两级并联旁路系统图，并标出设备名称。

(9)21. 绘出采用喷嘴调节的汽轮机热力过程线。

(9)22. 画出单元机组协调控制系统方框图。

(10)23. 画出汽轮机调速系统静态特性曲线并说明其特性。

(10)24. 绘出复合变压运行方式滑压-喷嘴混合调节示意图并做说明。

(11)25. 绘出单元机组主机联锁保护框图。

(11)26. 绘出纯变压运行时负荷与主蒸汽压力的关系曲线，并加以说明。

(12)27. 绘出节流变压运行时负荷与主汽压力的关系曲线，并加以说明。

(12)28. 绘出“定—变—定”复合变压负荷与主蒸汽压力的关系曲线，并加以说明。

(13)29. 绘出汽轮机转子惰走曲线，并加以说明。

集控面试题（锅炉部分）一、通用题1、请自我介绍，时间2分钟。

（主要观察表达能力、思路清晰、特长明显、思想坚定）2、你将如何开展所应聘岗位的工作？（主要观察工作能力、能否胜任本职工作）二、可选题1、什么叫热偏差？产生热偏差的主要原因是什么？答：由于诸多因素的影响，最后导致各平行管圈吸热量各不相同，管内蒸汽焓增也各不相同，这一现象称为热偏差。

产生热偏差的主要原因是吸热不均和流量不均，其次是结构不均。

2、影响循环流化床锅炉床温的主要因素有哪些①锅炉负荷②一次风量③二次风量④床压⑤回料量⑥煤质及粒度⑦石灰石量3、为什么要控制床温在850－950之间答:①在该温度下灰不会融化，从而减少了结渣的危险性②该温度下具有较高的脱硫效率③在该温度下燃烧气体的氮化物气体较少④在该温度下煤中的碱金属不会升华，可以降低受热面的结渣。

4、影响磨损速度的主要因素有哪些答:①烟气、物料的流速②烟气中物料的浓度粒度及硬度③被磨损的元件的表面形状、硬度④物料与被磨损元件的相对运动方向影响最大的是气流的速度，磨损与速度的三次方成正比。

5、什么是临界流化风量答:当床层由静止状态转变为流化状态时的最小风量，称为临界流化风量。

6、流化床有几种不正常的流化状态答:流化床不正常的流化状态是沟流、节涌、和分层等7、循环流化床锅炉对物料回料装置的要求是什么？答：对物料回料装置的要求是：1）物料流动性稳定。

由于物料温度高，回料装置中有流化风，要保证物料的流化，且防止结焦；}2)防止气体反窜。

由于分离器内的压力低于燃烧室的压力，，回料装置将物料从低压区送入高压区，必须有足够的压力克服负压差，既起到气体的密封作用又能将固体颗粒送回炉膛。

3)分离器物料回送。

对于自平衡回料控制装置，应满足分离器分离物料回送到炉膛。

9、循环流化床锅炉正常运行中控制NOx、SO2排放浓度的方法及原理？答:1、SO2排放主要通过炉内添加一定粒度的石灰石进行脱硫，其原理：石灰石与SO2反应，最终生成硫酸钙；2、NOx的控制排放主要通过低温燃烧来实现，因为床温范围在820～900℃之间，空气中的氮气几乎不会发生化学反应，所以NOx排放值最低。

一、绘图题（每题10分，共120分）1.>画出晶体二极管正“与门”电路图及“与门”逻辑图形符号。

答案：如图E-5所示。

图E-5(a)电路图；(b)逻辑符号2.>画出并列发电机时，由于电压差引起的冲击电流相量图。

答案：如图E-20所示。

图E-203.>画出郎肯循环热力设备系统图。

答案：如图E-21所示。

图E-211-锅炉；2-汽轮机；3-凝汽器；4-给水泵4.>画出发电机功角特性曲线。

答案：如图E-22所示。

图E-225.>画出再热汽温自动调节系统示意图，并注明设备名称。

答案：如图E-23所示。

图E-23-温度变送器；-压力变送器；f(t)-动态补偿器；Σ-加法器；PI-比例积分调节器；G-过热汽温调节系统6.>画出交、直流两用普通电动机接线图。

答案：如图E-24所示。

图E-24KD-差动继电器7.>画出电阻、电感、电容并联交流电路图(X L＞X C)及电流相量图。

答案：如图E-25所示。

图E-25(a)电路图；(b)相量图8.>画出锅炉制粉系统图。

答案：如图E-46所示。

图E-469.>画出本厂发电机励磁系统图。

答案：如图E-47所示。

图E-47 10.>画出本厂给水系统图。

答案：如图E-48所示。

图E-4811.>画出本厂主机润滑油系统图。

答案：如图E-49所示。

图E-4912.>画出化学水处理系统示意图，并指出设备名称。

答案：如图E-50所示。

图E-501-清水泵；2-阳离子交换器；3-除碳器；4-中间水箱；5-中间水泵；6-阴离子交换器；7-混合床离子交换器；8-除盐水箱；9-除盐水泵二、论述题（每题15分，共270分）1.>启动电动机时应注意什么?答案：(1)如果接通电源开关，电动机转子不动，应立即拉闸，查明原因并消除故障后，才可允许重新启动。

(2)接通电源开关后，电动机发出异常响声，应立即拉闸，检查电动机的传动装置及熔断器等。

集控运行全能值班上岗考试题库一、填空题（一）汽机部分1.TSI汽轮机监测显示系统主要对汽机(振动)、(串轴)、(胀差)等起到监测显示作用。

2.按传热方式不同，回热加热器可分为(表面式)和(混合式)两种。

3.备用冷油器的进口油门(关闭)，出口油门(开启)，冷却水入口门（关闭），出口门（开启）、油侧排空门开启，见油后关闭。

4.泵的汽蚀余量分为(有效汽蚀余量)、(必须汽蚀余量)。

5.泵的种类有（往复式）、（齿轮式）、（喷射式）和（离心式）等。

6.变压运行分为(纯变压运行)，(节流变压运行)，(复合变压运行)。

7.变压运行指维持汽轮机进汽阀门(全开)或在(某一开度)，锅炉汽温在(额定值)时，改变蒸汽(压力)，以适应机组变工况对(蒸汽流量)的要求。

8.表面式凝汽器主要由(外壳)、(水室端盖)、(管板)、以及(冷却水管)组成。

9.采用给水回热循环，减少了凝汽器的（冷源损失）。

10.真空泵的作用是不断的抽出凝汽器内（析出的不凝结）气体和漏入的空气，（维持）凝汽器的真空。

11.初压力越(高)，采用变压运行经济性越明显。

12.除氧器按运行方式不同可分为(定压运行)、(滑压运行)。

13.除氧器满水会引起(除氧器振动)，严重的能通过抽汽管道返回汽缸造成汽机(水冲击)。

14.除氧器水位高，可以通过(事故放水门)放水，除氧器水位低到规定值联跳(给水泵)。

15.除氧器为混合式加热器，单元制发电机组除氧器一般采用(滑压运行)。

16.除氧器在滑压运行时易出现(自生沸腾)和(返氧现象)。

17.除氧器在运行中，由于(机组负荷)、(蒸汽压力)、(进水温度)、(水位变化)都会影响除氧效果。

18.除氧器在运行中主要监视(压力)、(水位)、(温度)、(溶氧量)。

19.大机组的高压加热器因故不能投入运行时，机组应相应(降低)出力。

20.大型机组超速试验均在带(10%-15%)负荷运行(4-6)h后进行，以确保转子金属温度达到转子(脆性转变温度)以上。

集控值班员初级（绘图题）模拟试卷1(题后含答案及解析) 题型有：1. 综合题1．画出一个简单直流电桥原理接线图。

正确答案：如图E-1所示。

2．画出晶体二极管正“与门”电路图及“与门”逻辑图形符号。

正确答案：如图E-2所示。

3．画出一个继电器的两相差接原理接线图。

正确答案：如图E-3所示。

4．画出两个双联开关控制一盏白炽灯的接线图。

正确答案：如图E-4所示。

5．画出三相对称电路，中性点直接接地，当发生单相正确答案：如图E-5所示。

6．画出电阻、电感串联后再与电容并联的交流电路及相量图。

正确答案：如图E-6所示。

7．画出单相半波整流波形图。

正确答案：如图E-7所示。

8．画出两相三继电器式的不完全星形原理接线图。

正确答案：如图E-8所示。

9．画出双冲量汽温调节系统示意图，并注明设备名称。

正确答案：如图E-9所示。

10．画出单相电压互感器接线图。

正确答案：如图E-10所示。

11．画出三相电源与负载采用“三相四线制”连接的电路图。

正确答案：如图E-11所示。

12．画出三相两元件有功功率表接线图。

正确答案：如图E-12所示。

13．画出并列发电机时，由于电压差引起的冲击电流相量图。

正确答案：如图E-13所示。

14．画出朗肯循环热力设备系统图。

正确答案：如图E-14所示。

15．画出发电机功角特性曲线。

正确答案：如图E-15所示。

16．画出再热汽温自动调节系统示意图，并注明设备名称。

正确答案：如图E-16所示。

17．画出交、直流两用普通电动机接线图。

正确答案：如图E-17所示。

18．画出三冲量自动调节示意图。

正确答案：如图E-18所示。

19．画出回热循环设备系统示意图。

正确答案：如图E-19所示。

20．画出电厂主蒸汽、再热蒸汽及旁路系统图。

正确答案：如图E-20所示。

21．画出电厂轴封系统图。

正确答案：如图E-21所示。

22．画出电厂DC220V系统图。

正确答案：如图E-22所示。

23．画出锅炉送风机电动机润滑油系统图。
