数字电路单元设计

设计资料1加减法运算电路设计1．设计内容及要求1.设计一个4位并行加减法运算电路，输入数为一位十进制数，且作减法运算时被减数要大于或等于减数。

2.led 灯组成的七段式数码管显示置入的待运算的两个数，按键控制运算模式，运算完毕，所得结果亦用数码管显示。

3.提出至少两种设计实现方案，并优选方案进行设计2.结构设计与方案选择2.1电路原理方框图电路原理方框图如下→ →图1-1二进制加减运算原理框图如图1-1所示，第一步置入两个四位二进制数（要求置入的数小于1010），如（1001）2和（0111）2，同时在两个七段译码显示器上显示出对应的十进制数9和7；第二步通过开关选择运算方式加或者减；第三步，若选择加运算方式，所置数送入加法运算电路进行运算，同理若选择减运算方式，则所置数送入减法运算电路运算；第四步，前面所得结果通过另外两个七段译码器显示。

即：若选择加法运算方式，则（1001）2+（0111）2=（10000）2 十进制9+7=16置数开关选择运算方式加法运算电路减法运算电路译码显示计算结果显示所置入的两个一位十进制数并在七段译码显示器上显示16.若选择减法运算方式，则（1001）2-（0111）2=（00010）2十进制9-7=2 并在七段译码显示器上显示02.2.2加减运算电路方案设计2.2.1加减运算方案一如图2-2-1所示：通过开关S2——S9接不同的高低电平来控制输入端所置的两个一位十进制数，译码显示器U13和U15分别显示所置入的两个数。

数A 直接置入四位超前进位加法器74LS283的A4——A1端，74LS283的B4——B1端接四个2输入异或门。

四个2输入异或门的一输入端同时接到开关S1上，另一输入端分别接开关S6——S9，通过开关S6——S9控制数B的输入。

当开关S1接低电平时，B与0异或的结果为B，通过加法器74LS283完成两个数A和B的相加。

当开关S1接高电平时，B与1异或的结果为B非，置入的数B在74LS283的输入端为B的反码，且74LS283的进位信号C0为1，其完成S=A+B （反码）+1，实际上其计算的结果为S=A-B完成减法运算。

VHDL语言实现数字电路设计数字电路是由逻辑门、寄存器以及其他数字组件组成的电子系统，用于处理和传输数字信号。

VHDL（Very High-Speed Integrated Circuit Hardware Description Language）是一种硬件描述语言，用于描述数字电路和系统。

通过使用VHDL语言，我们可以实现数字电路的设计，从而满足各种需求。

VHDL语言提供了一种结构化的设计方法，允许设计者描述硬件电路的结构、功能以及时序行为。

以下是一些常见的数字电路设计任务，以及如何使用VHDL语言来实现它们。

1. 门电路设计门电路是最简单的数字电路之一，由逻辑门组成。

使用VHDL语言，我们可以通过描述逻辑门的输入和输出来实现门电路的设计。

例如，我们可以使用VHDL语言描述一个与门：```vhdlentity AND_gate isport (A, B : in bit;Y : out bit);end entity AND_gate;architecture dataflow of AND_gate isbeginY <= A and B;end architecture dataflow;```在这个例子中，我们定义了一个输入端口A和B，以及一个输出端口Y。

在architecture部分，我们使用VHDL语言描述了Y的逻辑值为A和B的逻辑与。

2. 时序逻辑电路设计时序逻辑电路是根据时钟信号进行操作和状态转换的电路。

使用VHDL语言，我们可以描述时序逻辑电路的行为和状态变化。

例如，我们可以使用VHDL语言描述一个触发器：```vhdlentity D_flip_flop isport (D, CLK : in bit;Q : out bit);end entity D_flip_flop;architecture behavior of D_flip_flop issignal Q_temp : bit;beginprocess(CLK)beginif CLK'event and CLK = '1' thenQ_temp <= D;end if;end process;Q <= Q_temp;end architecture behavior;```在这个例子中，我们定义了一个输入端口D和CLK，以及一个输出端口Q。

数字电路与逻辑设计实验报告数字电路与逻辑设计实验报告摘要：本实验旨在通过设计和实现数字电路和逻辑门电路，加深对数字电路和逻辑设计的理解。

实验过程中，我们使用了逻辑门电路、多路选择器、触发器等基本数字电路元件，并通过实际搭建电路和仿真验证，验证了电路的正确性和可靠性。

引言：数字电路和逻辑设计是计算机科学与工程领域的重要基础知识。

在现代科技发展中，数字电路的应用范围非常广泛，涉及到计算机、通信、控制等各个领域。

因此，深入理解数字电路和逻辑设计原理，掌握其设计和实现方法，对于我们的专业学习和未来的工作都具有重要意义。

实验一：逻辑门电路的设计与实现逻辑门电路是数字电路中最基本的元件之一，通过逻辑门电路可以实现各种逻辑运算。

在本实验中，我们通过使用与门、或门、非门等逻辑门电路，设计并实现了一个简单的加法器电路。

通过搭建电路和进行仿真验证，我们验证了加法器电路的正确性。

实验二：多路选择器的设计与实现多路选择器是一种常用的数字电路元件，可以根据控制信号的不同，选择不同的输入信号输出。

在本实验中，我们通过使用多路选择器，设计并实现了一个简单的数据选择电路。

通过搭建电路和进行仿真验证，我们验证了数据选择电路的正确性。

实验三：触发器的设计与实现触发器是一种常用的数字电路元件，可以存储和传输信息。

在本实验中，我们通过使用触发器，设计并实现了一个简单的二进制计数器电路。

通过搭建电路和进行仿真验证，我们验证了二进制计数器电路的正确性。

实验四：时序逻辑电路的设计与实现时序逻辑电路是一种特殊的数字电路，其输出不仅与输入信号有关，还与电路的状态有关。

在本实验中，我们通过使用时序逻辑电路，设计并实现了一个简单的时钟电路。

通过搭建电路和进行仿真验证，我们验证了时钟电路的正确性。

实验五：数字电路的优化与综合数字电路的优化与综合是数字电路设计中非常重要的环节。

在本实验中，我们通过使用逻辑代数和Karnaugh图等方法，对已有的数字电路进行了优化和综合。

电子信息专业优质课数字电路与逻辑设计数字电路与逻辑设计是电子信息专业中的一门重要课程，它是电子技术和计算机科学的基础。

本文将从数字电路基础、逻辑门电路设计、组合逻辑电路设计和时序逻辑电路设计四个方面进行论述。

一、数字电路基础数字电路是用于处理数字信号的电路，数字信号只有两个状态，即0和1。

数字电路以逻辑门为基本单元，通过逻辑门的组合和连接形成各种功能的数字电路。

常见的逻辑门有与门、或门、非门、异或门等。

数字电路有许多重要概念，如真值表、卡诺图、布尔代数等。

二、逻辑门电路设计逻辑门电路是由多个逻辑门组成的电路，在实际应用中用于完成某种特定的逻辑功能。

逻辑门电路设计是数字电路设计的关键环节之一。

在逻辑门电路设计中，需要根据所需的逻辑功能，选择适当的逻辑门类型，并合理地连接它们。

逻辑门电路设计要求我们掌握逻辑代数的基本原理和设计的方法。

三、组合逻辑电路设计组合逻辑电路是由多个逻辑门组成的电路，在给定输入条件下，通过逻辑操作得出输出结果。

组合逻辑电路不含有时钟信号，输出只与输入有关，不受先后顺序的影响。

组合逻辑电路设计的关键在于确定输入信号和输出信号之间的逻辑关系，并选择适当的逻辑门进行连接。

四、时序逻辑电路设计时序逻辑电路是在组合逻辑电路基础上加入时钟信号，使得输出不仅与输入有关，还与时间有关。

时序逻辑电路设计需要考虑信号的时序关系和状态的转换条件。

常见的时序逻辑电路有触发器、计数器等。

时序逻辑电路设计的关键是确定状态转换条件和时钟频率，并合理地选择适当的触发器进行设计。

综上所述，数字电路与逻辑设计是电子信息专业中一门重要的课程，它涵盖了数字电路的基础知识、逻辑门电路设计、组合逻辑电路设计和时序逻辑电路设计等内容。

通过学习这门课程，我们可以深入了解数字电路原理和设计方法，为今后的电子技术和计算机科学相关工作打下坚实的基础。

数字电路与逻辑设计数字电路是现代电子技术的基础，它在计算机、通信、嵌入式系统等领域扮演着重要的角色。

数字电路可以将输入信号转换为相应的输出信号，通过逻辑门和触发器等元件的组合和连接实现不同的功能。

本文将介绍数字电路与逻辑设计的基本概念和原理。

一、数字电路的基本概念数字电路是由数字信号进行处理和传输的电路系统。

数字信号是以离散的数值表示的信息信号，可以取两个离散值，分别表示逻辑0和逻辑1。

数字电路由逻辑门、触发器、时钟等基本元器件组成。

逻辑门是实现不同逻辑运算的基本单元，包括与门、或门、非门等。

触发器用于存储和传递信号，在时钟信号的控制下进行状态变化。

二、数字电路的组成和工作原理数字电路由多个逻辑门和触发器等元件组成，通过它们的连接和相互作用实现特定的功能。

逻辑门根据输入信号的逻辑值进行逻辑运算，最终产生输出信号。

触发器用于存储和传递信号，其状态随时钟信号的变化而改变。

数字电路的工作原理是基于信号的逻辑运算和状态的变化，通过适当的电路连接和时序控制实现不同的功能。

三、数字电路的逻辑设计方法数字电路的逻辑设计是指根据特定的功能需求，选择适当的逻辑门和触发器进行电路设计和连接。

逻辑设计的基本步骤包括功能定义、真值表的编制、逻辑方程的推导、电路的化简和时序控制的设计等。

逻辑设计要求准确、简洁、可靠，通过合理的电路设计使系统达到预期的功能。

四、数字电路的应用领域数字电路广泛应用于计算机、通信、嵌入式系统等领域。

在计算机中，各种数字电路协同工作，实现数据的处理和存储。

在通信系统中，数字电路用于数据的传输和编解码。

在嵌入式系统中，数字电路被用于控制和驱动各个外设，实现系统的功能。

总结：数字电路与逻辑设计是现代电子技术领域的重要基础知识。

它不仅是计算机、通信和嵌入式系统等领域的核心，也是电子工程师必备的技能。

数字电路通过逻辑门和触发器等基本元器件的组合和连接，实现了信号的处理和传输。

合理的逻辑设计方法可以确保数字电路的功能准确、可靠。

数字电路基本原理及设计方法数字电路是由数字信号进行处理、传输和存储的电路系统。

它广泛应用于计算机、通信、控制系统等领域。

本文将介绍数字电路的基本原理及设计方法，帮助读者对数字电路有更深入的了解。

一、数字电路基本原理数字电路基于数字信号进行数据处理和运算，主要包括以下几个基本原理：1.1 逻辑门逻辑门是数字电路的基本构建模块，用于实现逻辑运算。

常见的逻辑门有与门、或门、非门等，它们通过不同组合的输入和输出信号进行逻辑运算。

1.2 布尔代数布尔代数是数字电路设计的基础，用于描述和分析逻辑运算。

它包括逻辑运算符（与、或、非等）、布尔恒等律、布尔原理、逻辑函数等内容，使得复杂的逻辑运算可以用简单的代数式表示和分析。

1.3 组合逻辑组合逻辑电路由逻辑门组成，输出只与输入有关，不依赖于时间。

这种电路通常用于实现逻辑功能，如加法器、多路选择器等。

1.4 时序逻辑时序逻辑电路的输出不仅依赖于输入，还依赖于时间。

它通常与时钟信号配合使用，实现存储和状态转移等功能，如触发器、计数器等。

二、数字电路设计方法设计数字电路时，需要遵循一定的设计方法，确保电路的正确性和可靠性。

下面介绍几种常用的数字电路设计方法：2.1 确定需求首先要明确所需的功能和性能，包括输入输出信号的要求、逻辑功能等。

对于复杂的数字电路，可以采用自顶向下的方法，先确定整体的功能和结构，再逐步细化。

2.2 逻辑设计逻辑设计主要包括逻辑方程的推导和逻辑图的绘制。

通过布尔代数和逻辑门的组合，将需求转化为逻辑电路图。

设计过程中，需要考虑电路的优化和简化，尽量减少逻辑门的数量。

2.3 电路实现根据逻辑设计得到的逻辑电路图，选择合适的器件和元件进行电路实现。

常见的器件包括与门、或门、触发器等。

这一步还需要考虑电路的布局和连接方式，确保信号的稳定性和传输效果。

2.4 电路测试设计完成后，需要进行电路的测试和调试，确保电路的正确性和稳定性。

常用的测试方法包括仿真测试和实物测试。

数字集成电路设计方法、流程数字集成电路设计是电子工程中的重要内容之一，它涉及到数字电路的设计、优化和布局。

数字集成电路的设计方法和流程对于实现电子设备的功能和性能至关重要。

本文将介绍数字集成电路设计的一般方法和流程。

数字集成电路设计的一般方法主要包括需求分析、功能设计、逻辑设计、物理设计和验证测试等几个阶段。

首先是需求分析，即明确设计的目标和要求。

在这个阶段，设计师需要与需求方充分沟通，了解他们的需求，包括功能、性能、功耗和成本等方面的要求。

在需求分析完成后，接下来是功能设计阶段。

在这个阶段，设计师需要根据需求分析的结果，确定设计的功能模块，包括输入输出接口、计算单元、存储单元等。

设计师需要考虑功能模块之间的联系和数据流通路，以实现设计的功能要求。

功能设计完成后，是逻辑设计阶段。

在这个阶段，设计师需要将功能设计转化为逻辑电路的形式。

逻辑设计包括使用逻辑门、触发器、多路选择器等基本逻辑元件，以及组合逻辑电路和时序逻辑电路的设计。

设计师需要根据设计要求选择合适的逻辑元件和电路结构，以实现设计的功能和性能要求。

逻辑设计完成后，是物理设计阶段。

在这个阶段，设计师需要将逻辑电路转化为物理电路，并进行布局和布线。

物理设计包括选择合适的器件和工艺，进行电路的布局和布线，以及进行时序和功耗优化等。

设计师需要考虑电路的面积、功耗、时钟频率等因素，以实现设计的性能和成本要求。

物理设计完成后，是验证测试阶段。

在这个阶段，设计师需要对设计的电路进行功能验证和性能测试。

验证测试包括模拟仿真和数字仿真等方法，以验证电路的功能和性能是否满足设计要求。

设计师需要根据测试结果进行调整和优化，直到达到设计要求。

总结来说，数字集成电路设计的方法和流程包括需求分析、功能设计、逻辑设计、物理设计和验证测试等几个阶段。

设计师需要充分理解需求，确定功能模块和逻辑电路，进行物理设计和验证测试，以实现设计的功能和性能要求。

数字集成电路设计是一项复杂的工作，需要设计师具备扎实的电子电路基础知识和设计经验。

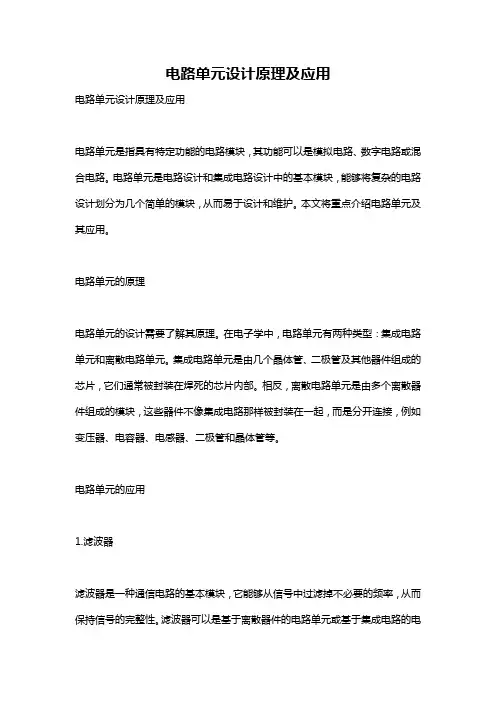

电路单元设计原理及应用电路单元设计原理及应用电路单元是指具有特定功能的电路模块，其功能可以是模拟电路、数字电路或混合电路。

电路单元是电路设计和集成电路设计中的基本模块，能够将复杂的电路设计划分为几个简单的模块，从而易于设计和维护。

本文将重点介绍电路单元及其应用。

电路单元的原理电路单元的设计需要了解其原理。

在电子学中，电路单元有两种类型：集成电路单元和离散电路单元。

集成电路单元是由几个晶体管、二极管及其他器件组成的芯片，它们通常被封装在焊死的芯片内部。

相反，离散电路单元是由多个离散器件组成的模块，这些器件不像集成电路那样被封装在一起，而是分开连接，例如变压器、电容器、电感器、二极管和晶体管等。

电路单元的应用1.滤波器滤波器是一种通信电路的基本模块，它能够从信号中过滤掉不必要的频率，从而保持信号的完整性。

滤波器可以是基于离散器件的电路单元或基于集成电路的电路单元。

滤波器通常被用于电子设计的多个领域，例如音频处理、无线通信和图像处理等。

2.放大器放大器是一种电路单元，可以将电信号的幅度放大至所需水平。

放大器在电子学中是一个至关重要的组件，其应用于电视机、手机、音频系统等多个领域。

放大器被广泛应用于电子设计中，例如用于驱动扬声器、电源放大器、滤波器等。

3.振荡器振荡器是另一种电路单元，它用于产生对称或非对称电信号，而无需外部数据源。

振荡器通常使用同样为振荡器的简单电路单元建立，例如电容、电感和晶体管等。

振荡器也是电通信的重要电路元件，例如用于计算机时钟、音频发生器等。

4.计数器计数器是一种能够反映输入频率的电路单元，可用于许多应用程序，例如频率计、位数计和计时器等。

计数器通常涉及数字电路设计，使用计数器能够监控电路的频率，以便进行正确的计算。

在集成电路中，计数器常常作为一个单一芯片组装在一起。

5.电源电源是一个基本的电路单元，为电路提供所需的电能。

通常电源需要提供的电压不变，并且变化小，以保证电路的稳定性。

数字电路设计原理数字电路是由数字元件组成的电路，其运算和控制都是以离散值进行的。

数字电路设计原理是指在数字系统中设计各种数字电路的原理和方法。

数字电路设计原理的核心在于逻辑门的设计和组合。

逻辑门是指实现逻辑运算的基本元件，包括与门、或门、非门等，通过连接不同逻辑门实现数字电路的功能。

数字电路设计中首先要明确设计的功能需求，然后根据功能需求选择适当的逻辑门，接着进行逻辑门的连接和布线设计，最终实现数字电路的设计。

数字电路设计原理中常用的逻辑门包括与门、或门、非门、异或门等。

与门实现与运算，或门实现或运算，非门实现取反运算，异或门实现异或运算。

通过适当组合这些逻辑门，可以实现各种复杂的数字逻辑功能。

在数字电路设计中，常采用的设计方法包括组合逻辑设计和时序逻辑设计。

组合逻辑设计是指直接根据输入信号计算输出信号的逻辑功能，适用于无状态的逻辑功能设计。

时序逻辑设计则涉及时钟信号，根据时钟触发进行状态转移，适用于需要存储状态的逻辑功能设计。

数字电路设计原理还包括时钟信号设计、电源电压设计、ESD防护设计等内容。

时钟信号设计是指设计时钟频率、时钟相位等参数，保证数字电路的稳定性和可靠性。

电源电压设计是指设计供电电压的幅值和波形，保证数字电路的正常工作。

ESD防护设计是指采取防护措施，防止静电放电对数字电路的损坏。

总之，数字电路设计原理是数字系统设计的重要基础，只有掌握了数字电路设计原理，才能设计出高效、稳定、可靠的数字电路系统。

通过不断学习和实践，可以不断提高数字电路设计的水平，为数字系统的发展做出贡献。

希望以上内容对你有所帮助，如有疑问欢迎继续探讨。
