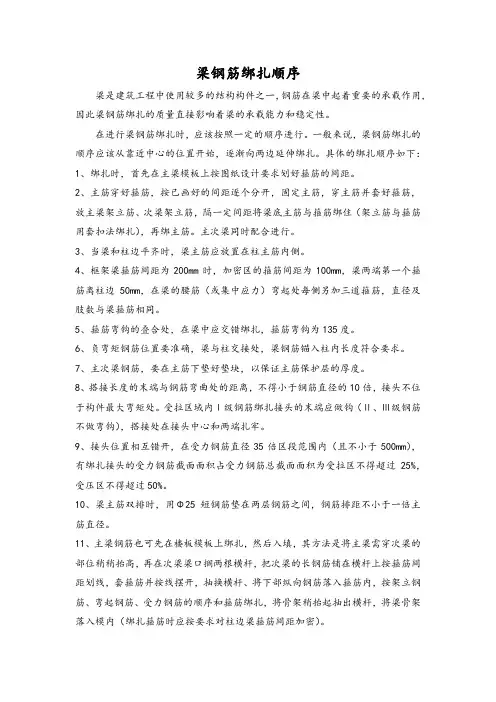

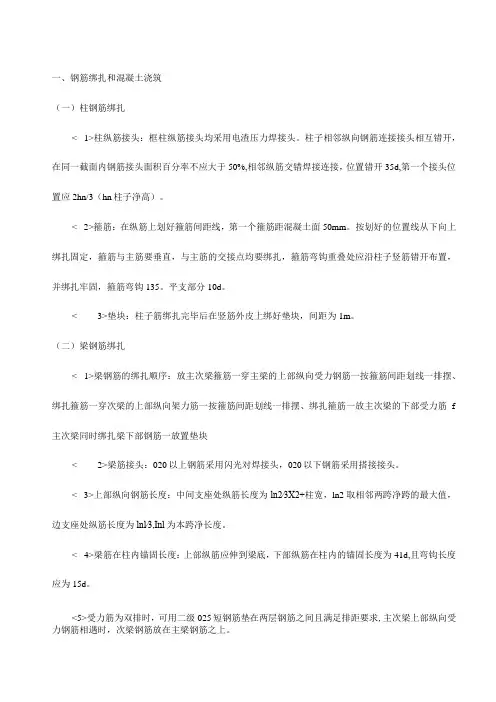

1.1.1.1.1.1梁钢筋绑扎
1.1.1.1.1.1.1梁钢筋绑扎工艺流程：
支梁底模→画梁钢筋间距→放梁箍筋→穿梁底层纵向筋并与箍筋固定→穿梁其它纵向筋并与箍筋固定→支梁侧模和顶板模→绑板下铁、专业预留预埋→绑板上铁。
1.1.1.1.1.1.2梁钢筋绑扎工艺要点
梁柱和变截面节点处钢筋较密，施工难度大，为确保工程质量，采取放大样加工梁筋（如下图），以保证钢筋的位置准确。
1、梁筋在绑扎时，接头位置、错开、伸入中间节点的锚固长度及伸过中心线的长度均应符合设计和规范要求，并应特别注意节点钢筋的安装顺序。
2、当梁内钢筋需分层设置时，采用与主筋同规格且大于Ф25的钢筋做分隔钢筋。
3、绑扎箍筋时，绑梁上部纵向筋的箍筋宜用套扣法绑扎，箍筋弯钩叠合处，在梁中交错绑扎，箍筋弯钩为135o，平直长度为10d，如做成封闭箍时，单面焊缝长度为10d，梁端第一个箍筋设置在距离柱节点边缘50mm，端与柱交接处箍筋加密，其间距及加密区长度均`要符合设计和规范要求。
4、梁上开洞加筋应按照图纸要求放样准确，并及时标示在现场，防止遗漏后补。
1.1.1.1.1.2板钢筋绑扎
1.1.1.1.1.
2.1板钢筋绑扎工艺流程：
弹好钢筋线和预留洞口线→吊运至工作面→按线绑下铁→水电做管线→支设上铁马凳→绑上铁→放砂浆垫块，调整钢筋→清理并自检→隐检→进行下道工序。
1.1.1.1.1.
2.2板钢筋绑扎施工要点
1、清扫模板上刨花、碎木、电线管头等杂物。在模板上划好主筋、分布筋位置。
2、为保证预留洞的位置，将其位置预先画在楼板模板，并按画好的位置，先摆受力主筋，后放分布筋、预埋件、电线管、预留孔等及时配合安装。
3、必须将钢筋交叉点全部采用顺扣绑扎，绑扎应牢固，采用顺扣应隔行变换方
向，保证钢筋不位移。
4、楼板钢筋伸入支座的锚固长度、位置，双向板的放置顺序，板钢筋的锚固长度均应符合设计及规范要求。
5、放置马凳时，马凳与下铁绑扎牢固。钢筋马凳长度应为200mm的整数倍，马凳的两脚与置于板下层钢筋之上，混凝土垫块垫在马凳两脚与下层筋交叉处。
6、楼板上预留洞加筋按照设计要求及时绑扎到位。
1.1.1.1.1.
2.3板钢筋绑扎要求
1、楼板钢筋绑扎短向在下，长向在上，上下层相同。
2、梁与板相交处加掖，锚入梁板内长度满足最小锚固长度。
3、钢筋连接接头位置
柱在通道长度内不允许搭接，结构板筋接头尽量避开抗荷载部位，必要时按同一截面50%错开。
4、钢筋定位做法
沿通道方向设置楼板工字筋马凳，间距2000mm，马凳采用Φ20钢筋焊接。
1.1.1.1.1.3楼梯钢筋
1.1.1.1.1.3.1楼梯钢筋工艺流程：
划位置线→绑主筋→绑分布筋→绑踏步筋。
1.1.1.1.1.3.2楼梯钢筋工艺要点
1、准备工作
楼梯施工缝留于平台板中，钢筋绑扎时，将平台板筋上下铁预先甩出，待绑扎上层平台板钢筋时与楼梯平台板钢筋一起绑扎。
2、弹线
楼梯模板上划主筋和分布筋的位置线。
3、绑扎
先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁筋后绑板筋，板筋要锚到梁内（穿过梁中线不小于30mm）。
底板筋绑完，再绑踏步扣铁钢筋。
