入门钢筋识图一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

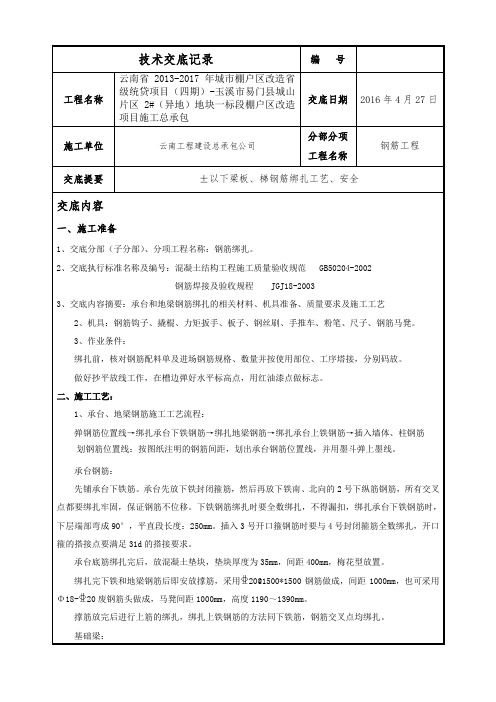

工程名称云南省2013-2017年城市棚户区改造省级统贷项目（四期）-玉溪市易门县城山片区2#（异地）地块一标段棚户区改造项目施工总承包交底日期2016年4月27日施工单位云南工程建设总承包公司分部分项工程名称钢筋工程交底提要±以下梁板、梯钢筋绑扎工艺、安全交底内容一、施工准备1、交底分部（子分部）、分项工程名称：钢筋绑扎。
2、交底执行标准名称及编号：混凝土结构工程施工质量验收规范 GB50204-2002钢筋焊接及验收规程 JGJ18-20033、交底内容摘要：承台和地梁钢筋绑扎的相关材料、机具准备、质量要求及施工工艺2、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。
3、作业条件：绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。
做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。
二、施工工艺：1、承台、地梁钢筋施工工艺流程：弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上铁钢筋→插入墙体、柱钢筋划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线，并用墨斗弹上墨线。
承台钢筋：先铺承台下铁筋。
承台先放下铁封闭箍筋，然后再放下铁南、北向的2号下纵筋钢筋，所有交叉点都要绑扎牢固，保证钢筋不位移。
下铁钢筋绑扎时要全数绑扎，不得漏扣，绑扎承台下铁钢筋时，下层端部弯成90°，平直段长度：250mm。
插入3号开口箍钢筋时要与4号封闭箍筋全数绑扎，开口箍的搭接点要满足31d的搭接要求。
承台底筋绑扎完后，放混凝土垫块，垫块厚度为35mm，间距400mm，梅花型放置。
绑扎完下铁和地梁钢筋后即安放撑筋，采用20@1500*1500钢筋做成，间距1000mm，也可采用Φ18-20废钢筋头做成，马凳间距1000mm，高度1190～1390mm。
撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。
基础梁：工程名称云南省2013-2017年城市棚户区改造省级统贷项目（四期）-玉溪市易门县城山片区2#（异地）地块一标段棚户区改造项目施工总承包交底日期 2016年4月27日施工单位 云南工程建设总承包公司分部分项工程名称钢筋工程交底提要±以下梁板、梯钢筋绑扎工艺、安全主筋316，箍筋：Φ8@150、腰筋214；截面尺寸：300×450mm 。
基础底板、基础梁钢筋绑扎技术交底一、施工准备1、材料要求1.1、各种钢筋有出厂合格证、原材材质报告、进场复试合格，种类、规格符合设计要求。
1.2、钢筋连接用的剥肋滚压直螺纹套筒有出厂合格证、原材报告、进场外观检查合格，钢筋丝扣完整，无断丝。
1.3、大理石垫块厚度均匀，能够满足保护层模数；马凳钢筋按照要求制作。
2、主要机具铅丝钩、小撬棍、扳子、钢筋刷子、墨斗、石笔、尺子、油漆等。
3、作业条件3.1、钢筋已加工完，按先后用的顺序分类码放在现场指定堆放场地处；3.2、防水保护层施工完毕，且强度达到1.2Mpa以上，并办理完隐蔽验收工作；3.3、底板防水保护层清理打扫干净；3.4、核对钢筋型号、形状、尺寸及数量是否与设计图纸及配料单相同；3.5、基础轴线、柱线、墙线、50控制线都已放完,并已验线合格。
4、人员准备质检：李广常技术负责：杨建平测量：陈希尊工长：王怀军二、操作工艺：1、基础底板钢筋绑扎工艺流程：钢筋运输及现场码放→核对墙柱及节点的位置→画底板钢筋分档标志及弹线→铺设底板下铁钢筋→直螺纹连接施工→基础底板下铁钢筋绑扎及保护层垫块设置→底板下铁钢筋验收及处理→放置马凳并绑扎上铁钢筋→墙柱插筋→办理隐检和质量评定签认手续→办交接检签认。
1.1、弹基础底板下铁位置，双向150mm位置线（包括集水坑、电梯坑）和墙、柱插筋位置线（墙的角部及间距500mm、柱的四角等部位用红油漆涂成三角作标记）以便于基础底板上铁绑扎完毕后，好找墙柱的位置。
1.2、施工时要先绑扎集水坑、电梯井处的钢筋。
要点如下：首先绑扎坑钢筋下铁，最后绑扎坑的上铁，并在底下垫上40mm的垫块，设置间距800mmx800mm梅花形布置，用火烧丝绑好，侧面也垫上40mm的垫块，控制好保护层厚度。
按其型号和间距绑扎成型，在电梯井、集水坑内锚固的深入要满足设计图纸的锚固长度。
绑完下铁后注意马上放上垫块，垫块为40mm，间距为600mm，梅花形布置。
教你：看图纸、钢筋下料、计算钢筋（全是干货），还不赶快来学钢筋弯曲现象：钢筋在弯曲过程中，内皮缩短，外皮伸长，中心线不变，弯曲处变成圆弧。
图示长度（外包长度、量度尺寸）：即从图纸上看到的钢筋尺寸，相当于钢筋加工好后去量度的尺寸，也是钢筋的外包尺寸。
下料长度（中心线长度）：根据钢筋弯曲时的现象，每根钢筋需要切断时的直线长度。
（一）钢筋的配料及配料顺序1.钢筋的配料就是根据施工图纸，分别计算出各根钢筋切断时的直线长度，也称为下料长度，然后加以编号，分别计算钢筋的下料长度及根数，填写配料单，申请加工。
钢筋下料长度示意图钢筋下料长度示意图钢筋下料长度示意图钢筋加工牌钢筋配料单2.施工图中注明的钢筋尺寸是钢筋的外轮廓尺寸(即从钢筋的外皮到外皮量得的尺寸)，称为钢筋的外包尺寸，在钢筋制备安装后，也是按外包尺寸验收。
3.钢筋在制备前是按直线下料，如果下料长度按外包尺寸总和进行计算，则加工后钢筋的尺寸必然大于设计要求的外包尺寸，这是因为钢筋在弯曲时，外皮伸长，内皮缩短而中心轴线长度不变。
因此，只有按中心线长度来下料制备，才能使钢筋外包尺寸符合设计要求。
注意：在配料表中需标出每根钢筋的下料长度。
下料长度指的是下料时钢筋需要的实际长度，这与图纸上标注的长度并不完全一致。
钢筋下料长度的计算是以钢筋弯折后其中心线长度不变这个假设条件为前提进行的。
也就是说，钢筋弯折后中心线长度不变，而外边缘变长，内边缘缩短。
因此，钢筋的下料长度就是指相应钢筋的中心线长。
实际工程计算中，影响下料长度计算的因素很多，如混凝土保护层厚度；钢筋弯折后发生的变形；图纸上钢筋尺寸标注方法的多样化；弯折钢筋的直径、级别、形状、弯心半径的大小以及端部弯钩的形状等，我们在进行下料长度计算时，对这些因素都应该考虑。
钢筋的配料顺序：从整体上看钢筋的配料应按照先使用、先配料，先重要、后次要，自下而上的配料顺序进行。
如：基础→柱→主梁→次梁→板→二层柱→主梁→次梁→板→……对于具体构件来说：板：板中受力筋→支座负弯矩→分布筋；梁：受拉区受力筋→受压区受力筋→架立筋、构造筋→支座负弯筋→箍筋；基础、柱：基础底板筋→预埋插铁→柱受力筋→柱箍筋→柱预埋铁件。
工程名称云南省2013-2017年城市棚户区改造省级统贷项目（四期）-玉溪市易门县城山片区2#（异地）地块一标段棚户区改造项目施工总承包交底日期2016年4月27日施工单位云南工程建设总承包公司分部分项工程名称钢筋工程交底提要±0.00以下梁板、梯钢筋绑扎工艺、安全审核人交底人接受交底人交底内容一、施工准备1、交底分部（子分部）、分项工程名称：钢筋绑扎。
2、交底执行标准名称及编号：混凝土结构工程施工质量验收规范GB50204-2002钢筋焊接及验收规程JGJ18-20033、交底内容摘要：承台和地梁钢筋绑扎的相关材料、机具准备、质量要求及施工工艺2、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。
3、作业条件：3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。
3.2做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。
二、施工工艺：1、承台、地梁钢筋施工工艺流程：弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上铁钢筋→插入墙体、柱钢筋1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线，并用墨斗弹上墨线。
1.2承台钢筋：1.2.1先铺承台下铁筋。
承台先放下铁封闭箍筋，然后再放下铁南、北向的2号下纵筋钢筋，所有交叉点都要绑扎牢固，保证钢筋不位移。
下铁钢筋绑扎时要全数绑扎，不得漏扣，绑扎承台下铁钢筋时，下层端部弯成90°，平直段长度：250mm。
插入3号开口箍钢筋时要与4号封闭箍筋全数绑扎，开口箍的搭接点要满足31d的搭接要求。
1.2.2承台底筋绑扎完后，放混凝土垫块，垫块厚度为35mm，间距400mm，梅花型放置。
1.2.3绑扎完下铁和地梁钢筋后即安放撑筋，采用20@1500*1500钢筋做成，间距1000mm，也可工程名称云南省2013-2017年城市棚户区改造省级统贷项目（四期）-玉溪市易门县城山片区2#（异地）地块一标段棚户区改造项目施工总承包交底日期2016年4月27日施工单位云南工程建设总承包公司分部分项工程名称钢筋工程交底提要±0.00以下梁板、梯钢筋绑扎工艺、安全审核人交底人接受交底人1.2.4撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。

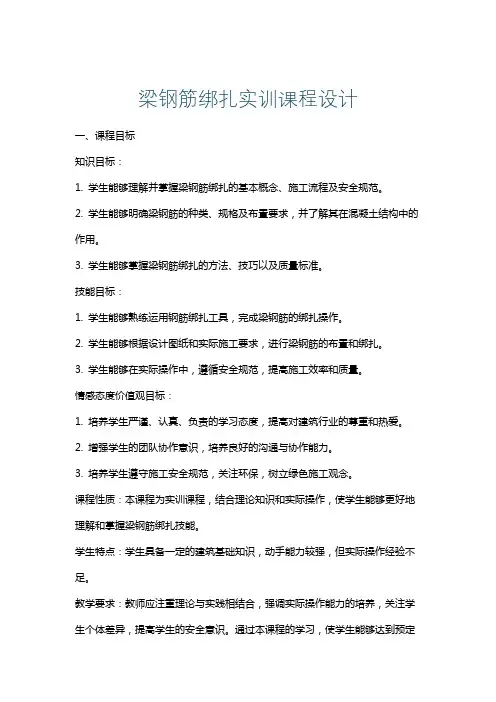

梁钢筋绑扎实训课程设计一、课程目标知识目标：1. 学生能够理解并掌握梁钢筋绑扎的基本概念、施工流程及安全规范。
2. 学生能够明确梁钢筋的种类、规格及布置要求，并了解其在混凝土结构中的作用。
3. 学生能够掌握梁钢筋绑扎的方法、技巧以及质量标准。
技能目标：1. 学生能够熟练运用钢筋绑扎工具，完成梁钢筋的绑扎操作。
2. 学生能够根据设计图纸和实际施工要求，进行梁钢筋的布置和绑扎。
3. 学生能够在实际操作中，遵循安全规范，提高施工效率和质量。
情感态度价值观目标：1. 培养学生严谨、认真、负责的学习态度，提高对建筑行业的尊重和热爱。
2. 增强学生的团队协作意识，培养良好的沟通与协作能力。
3. 培养学生遵守施工安全规范，关注环保，树立绿色施工观念。
课程性质：本课程为实训课程，结合理论知识和实际操作，使学生能够更好地理解和掌握梁钢筋绑扎技能。
学生特点：学生具备一定的建筑基础知识，动手能力较强，但实际操作经验不足。
教学要求：教师应注重理论与实践相结合，强调实际操作能力的培养，关注学生个体差异，提高学生的安全意识。
通过本课程的学习，使学生能够达到预定的学习成果。
二、教学内容1. 理论知识：（1）梁钢筋的分类、规格及作用；（2）梁钢筋的布置原则及要求；（3）钢筋绑扎的基本流程、方法及安全规范；（4）梁钢筋绑扎的质量标准及验收要求。
2. 实践操作：（1）钢筋绑扎工具的认识与使用；（2）梁钢筋的布置与绑扎操作；（3）梁钢筋绑扎的质量检查与问题处理；（4）实训总结与反馈。
教学大纲安排：第一课时：理论知识学习，包括梁钢筋的分类、规格、作用以及布置原则。
第二课时：理论知识学习，了解钢筋绑扎的基本流程、方法及安全规范。
第三课时：实践操作，认识并熟练使用钢筋绑扎工具，进行梁钢筋的布置与绑扎操作。
第四课时：实践操作，进行梁钢筋绑扎的质量检查与问题处理，完成实训总结与反馈。
教学内容关联教材章节：《建筑工程施工技术》第三章第三节：钢筋工程；《建筑工程施工技术》第四章第二节：混凝土结构工程施工。
16G101钢筋绑扎要点案例工程简介：1、基础结构形式：人工挖孔桩、长螺旋挖孔桩、独立基础、条形基础、承台基础。
2、主体结构形式：框架结构、钢混结构。
3、孔桩部分：长螺旋桩及人工挖孔桩桩身钢筋采用焊接。
4、基础及主体部分：φ16及以上的钢筋使用机械连接，直径小于16的使用绑扎搭接。
01基础底板钢筋绑扎1、基础底板钢筋绑扎施工流程：1）在底板钢筋绑扎前，先按照设计要求钢筋间距，算出底板需用的钢筋，根数，在垫层上放出底板钢筋摆放的位置线，（包括地梁钢筋位置线）和墙柱插筋位置线。
2）承台钢筋绑扎先铺底板下层钢筋。
根据设计和规范要求，决定下层钢筋哪个方向钢筋在下面，参照16G101-1第66-70页安装，绑完下层钢筋后，按间距0.8m 左右设置钢筋马凳，马凳及附加钢筋应支设在下层钢筋网上，不得直接落在保护层，在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。
马凳高度H=承台高—混凝土保护层厚—上层双向钢筋直径—下部钢筋单向钢筋直径，桩承台采用下图的钢筋马凳）间距800mm 左右设置, 2、基础底板绑扎方法在绑底板的同时做好底板梁的绑扎，即先先绑东西向后绑南北向的方法排列钢筋。
其接头位置“下层铁在跨中，上层铁在支座”。
梁板式基础部位钢筋接头必须按50％错开，要严格按照配料单的顺序及位置准确排放基础底板下铁保护层为40（50）㎜，上铁为30mm。
板上、下铁中间用马凳铁支起，间距800mm，马凳高度＝底板厚－上下保护层－上层双向钢筋直径－下层单向钢筋直径。
3、底板钢筋的施工要求：钢筋绑扎要满扣绑扎且相邻绑扣为“八”字扣，扣头应向结构板内侧弯入。
在绑扎钢筋前要用墨线弹出钢筋摆放间距线，按线绑扎。
上层钢筋绑扎前要摆设好马凳铁，再绑上铁。
4、本工程基础底板（防潮板）厚度为350mm。
02柱子钢筋绑扎工艺流程：弹柱子线→ 剔凿柱混凝土表面浮浆→ 修理柱子筋→ 套柱箍筋→ 安装竖向受力筋→画箍筋间距线→ 绑箍筋→安装垫块。
