机械设计中的虚拟样机原理探索虚拟样机技术在机械系统设计中的应用机械系统设计是一个复杂而重要的工程领域,传统的设计方式通常需要建立实体样机和进行多次试验,这不仅费时费力,还会增加开发成本。
虚拟样机技术的出现为解决这个问题提供了有效的途径。
本文将探索虚拟样机的原理和其在机械系统设计中的应用。
一、虚拟样机原理虚拟样机是指基于计算机模拟技术构建的机械系统模型,它可以在计算机环境中进行仿真和验证。
虚拟样机技术的原理主要包括以下几个方面:1. 数值仿真:基于数值计算和建模技术,将机械系统的几何形状、材料属性、力学特性等输入到计算机中,通过数值仿真方法模拟机械系统的运行状态。
这可以帮助工程师在设计阶段检查系统的可行性,优化设计参数,预测系统的性能等。
2. 三维建模:利用三维建模软件,将机械系统的各个组成部分进行建模,并绘制出虚拟样机。
这些模型可以精确地描述机械系统的空间形态和运动规律,为后续的仿真和分析提供准确的数据基础。
3. 环境仿真:虚拟样机技术还可以模拟不同的环境条件,如温度、湿度、压力等因素对机械系统的影响。
通过这些仿真,工程师可以更好地了解机械系统在不同工况下的运行情况,为设计提供指导。
二、虚拟样机技术在机械系统设计中的应用虚拟样机技术在机械系统设计中有许多应用,以下列举几个典型的例子:1. 自动化组装线的设计:在设计自动化组装线时,可以利用虚拟样机技术来优化物料运输路径、设定装配工位位置和姿态等。
通过虚拟仿真,可以减少因误差而导致的装配问题,提高装配精度和效率。
2. 车辆悬挂系统的优化:虚拟样机技术可以帮助工程师模拟车辆悬挂系统的运动特性,优化悬挂系统的参数配置,从而提高车辆的驾驶舒适性和稳定性。
同时,虚拟样机技术还可以预测车辆在不同路况下的悬挂性能,为悬挂系统的调节提供依据。
3. 机械振动与噪声控制:通过虚拟样机技术,可以对机械系统的振动和噪声进行仿真和分析。
工程师可以根据仿真结果优化系统的结构设计,改进系统的动力学性能,降低振动和噪声的影响。

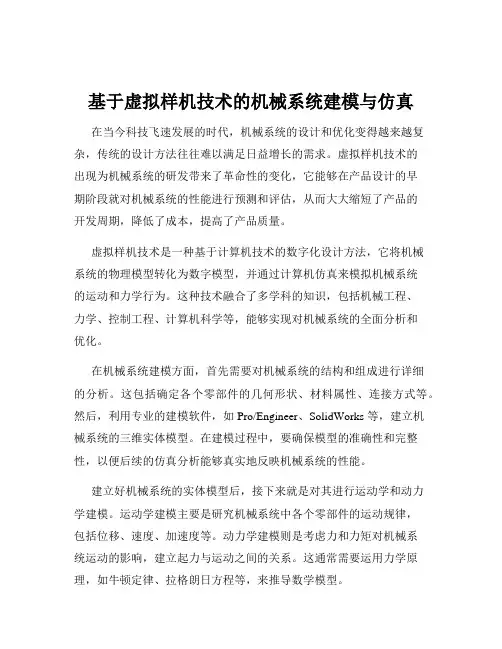

基于虚拟样机技术的机械系统建模与仿真在当今科技飞速发展的时代,机械系统的设计和优化变得越来越复杂,传统的设计方法往往难以满足日益增长的需求。
虚拟样机技术的出现为机械系统的研发带来了革命性的变化,它能够在产品设计的早期阶段就对机械系统的性能进行预测和评估,从而大大缩短了产品的开发周期,降低了成本,提高了产品质量。
虚拟样机技术是一种基于计算机技术的数字化设计方法,它将机械系统的物理模型转化为数字模型,并通过计算机仿真来模拟机械系统的运动和力学行为。
这种技术融合了多学科的知识,包括机械工程、力学、控制工程、计算机科学等,能够实现对机械系统的全面分析和优化。
在机械系统建模方面,首先需要对机械系统的结构和组成进行详细的分析。
这包括确定各个零部件的几何形状、材料属性、连接方式等。
然后,利用专业的建模软件,如 Pro/Engineer、SolidWorks 等,建立机械系统的三维实体模型。
在建模过程中,要确保模型的准确性和完整性,以便后续的仿真分析能够真实地反映机械系统的性能。
建立好机械系统的实体模型后,接下来就是对其进行运动学和动力学建模。
运动学建模主要是研究机械系统中各个零部件的运动规律,包括位移、速度、加速度等。
动力学建模则是考虑力和力矩对机械系统运动的影响,建立起力与运动之间的关系。
这通常需要运用力学原理,如牛顿定律、拉格朗日方程等,来推导数学模型。
完成建模工作后,就可以利用仿真软件对机械系统进行仿真分析。
常见的仿真软件有 ADAMS、MATLAB/Simulink 等。
在仿真过程中,可以设置不同的工况和边界条件,如载荷、约束、初始条件等,然后观察机械系统的运动状态和性能参数。
通过对仿真结果的分析,可以评估机械系统的设计是否合理,发现潜在的问题,并提出改进方案。
例如,在汽车悬架系统的设计中,利用虚拟样机技术可以建立悬架系统的模型,并对其在不同路面条件下的行驶性能进行仿真分析。
通过调整悬架的参数,如弹簧刚度、减震器阻尼等,可以优化悬架系统的性能,提高汽车的行驶舒适性和操控稳定性。
虚拟样机实验报告(精选多篇)第一篇:虚拟样机实验报告机械原理课程虚拟样机仿真实验报告课题:双滑块机构虚拟样机仿真实验姓名:学号:班级:指导教师:2012年5月1日0 自主设计双滑块机构的虚拟样机仿真摘要本实验在学习的机械原理基础课程上,通过自己构思,设计机构,用Adams软件进行机构建模,并对机构的运动进行一些列的模拟和分析,以验证所设计机构的运动规律及其可行性,并通过进一步思考,提出该机构可能的应用构想。
关键词:双滑块、虚拟样机、ADAMS应用、仿真目录1、问题的分析 (3)2、双滑块机构虚拟样机建模.....................................................................................3 2.1设置工作环境..............................................................................................3 2.2双滑块机构的模型创建.. (3)3、机构的相关运动量的分析.....................................................................................5 3.1滑块6的运动量分析....................................................................................5 3.2滑块7的运动量分析....................................................................................6 3.3滑块7压力角的补充分析.............................................................................7 3.4对滑块6和滑块7的运动性质进行对比.. (7)4、基于机构分析的机构应用探讨 (8)5、实验感想.............................................................................................................8 参考文献. (8)1、问题的分析通过本学期机械原理课程的学习,使我对机械机构的相关知识有了一定的了解,激发了我对于机械机构运动的极大兴趣,通过本次仿真实验,我对机械机构中的最为简单的杆和滑块构件进行组合,设计出一种简单的结构,以期通过对它的模型创建和运动分析找到其应用途径。

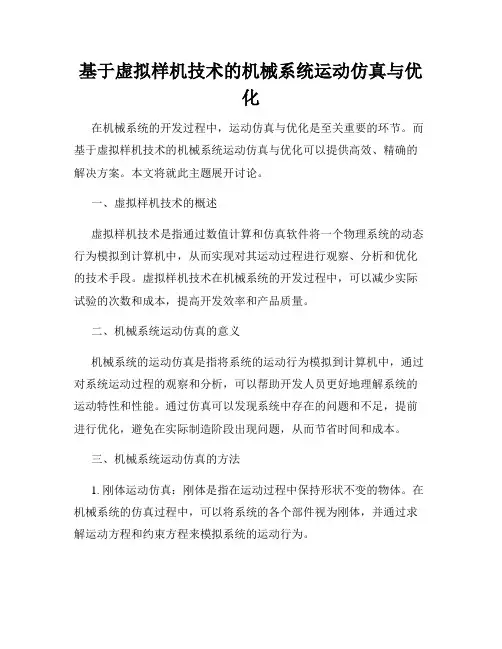

基于虚拟样机技术的机械系统运动仿真与优化在机械系统的开发过程中,运动仿真与优化是至关重要的环节。
而基于虚拟样机技术的机械系统运动仿真与优化可以提供高效、精确的解决方案。
本文将就此主题展开讨论。
一、虚拟样机技术的概述虚拟样机技术是指通过数值计算和仿真软件将一个物理系统的动态行为模拟到计算机中,从而实现对其运动过程进行观察、分析和优化的技术手段。
虚拟样机技术在机械系统的开发过程中,可以减少实际试验的次数和成本,提高开发效率和产品质量。
二、机械系统运动仿真的意义机械系统的运动仿真是指将系统的运动行为模拟到计算机中,通过对系统运动过程的观察和分析,可以帮助开发人员更好地理解系统的运动特性和性能。
通过仿真可以发现系统中存在的问题和不足,提前进行优化,避免在实际制造阶段出现问题,从而节省时间和成本。
三、机械系统运动仿真的方法1. 刚体运动仿真:刚体是指在运动过程中保持形状不变的物体。
在机械系统的仿真过程中,可以将系统的各个部件视为刚体,并通过求解运动方程和约束方程来模拟系统的运动行为。
2. 弹性体运动仿真:弹性体是指在受力作用下发生形变的物体。
在机械系统中,往往涉及到弹性体的运动和变形。
针对这种情况,可以采用有限元法等方法进行仿真,对系统的弹性变形进行模拟和分析。
3. 流体运动仿真:在一些机械系统中,流体的运动行为对系统的性能具有重要影响。
通过数值计算和流体力学仿真软件,可以模拟出流体在系统内部的流动情况,进而对系统的性能进行分析和优化。
四、机械系统运动仿真的优势1. 减少试验次数和成本:通过运动仿真,可以在计算机中对系统进行多次模拟,大大减少了实际试验的次数和成本。
2. 提高开发效率和产品质量:通过仿真可以及早发现系统中的问题和不足,提前进行优化,从而在实际制造阶段避免出现问题,提高了开发效率和产品质量。
3. 优化设计方案:通过仿真可以对不同的设计方案进行模拟比较,找出最优方案,从而优化系统的性能和效果。

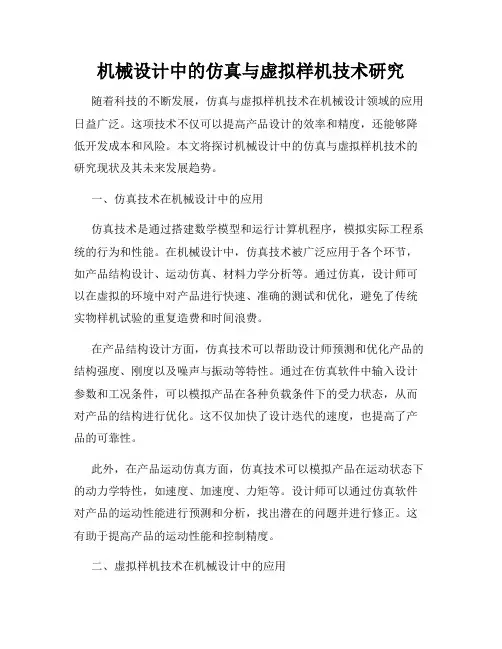

机械设计中的仿真与虚拟样机技术研究随着科技的不断发展,仿真与虚拟样机技术在机械设计领域的应用日益广泛。
这项技术不仅可以提高产品设计的效率和精度,还能够降低开发成本和风险。
本文将探讨机械设计中的仿真与虚拟样机技术的研究现状及其未来发展趋势。
一、仿真技术在机械设计中的应用仿真技术是通过搭建数学模型和运行计算机程序,模拟实际工程系统的行为和性能。
在机械设计中,仿真技术被广泛应用于各个环节,如产品结构设计、运动仿真、材料力学分析等。
通过仿真,设计师可以在虚拟的环境中对产品进行快速、准确的测试和优化,避免了传统实物样机试验的重复造费和时间浪费。
在产品结构设计方面,仿真技术可以帮助设计师预测和优化产品的结构强度、刚度以及噪声与振动等特性。
通过在仿真软件中输入设计参数和工况条件,可以模拟产品在各种负载条件下的受力状态,从而对产品的结构进行优化。
这不仅加快了设计迭代的速度,也提高了产品的可靠性。
此外,在产品运动仿真方面,仿真技术可以模拟产品在运动状态下的动力学特性,如速度、加速度、力矩等。
设计师可以通过仿真软件对产品的运动性能进行预测和分析,找出潜在的问题并进行修正。
这有助于提高产品的运动性能和控制精度。
二、虚拟样机技术在机械设计中的应用虚拟样机技术是指利用计算机图形学和虚拟现实技术,创建出真实感和交互性很强的虚拟样机。
通过虚拟样机,设计师可以在计算机上模拟产品的装配过程、操作过程以及维修过程,提前发现和解决问题。
虚拟样机技术可以在产品设计阶段进行全面的装配性能评估。
设计师可以将各个零部件的CAD模型导入虚拟样机软件,进行装配操作的模拟。
通过虚拟装配,设计师可以检测到零部件之间的干涉和不良匹配问题,并进行相应的调整。
这种方法可以大大缩短产品的开发周期,提高设计效率。
此外,虚拟样机技术还可以模拟产品的操作过程和维修过程,帮助设计师更好地了解产品的使用情况和维护需求。
通过虚拟样机软件,设计师可以模拟产品的使用环境和工况条件,预测产品在不同工况下的性能和可靠性。

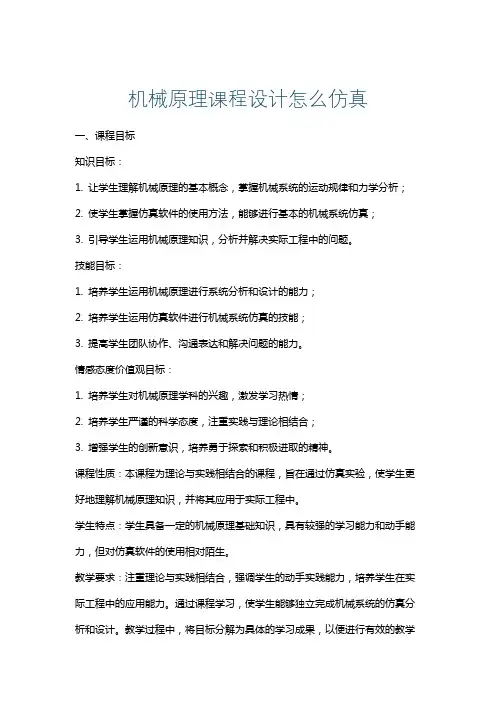

机械原理课程设计怎么仿真一、课程目标知识目标:1. 让学生理解机械原理的基本概念,掌握机械系统的运动规律和力学分析;2. 使学生掌握仿真软件的使用方法,能够进行基本的机械系统仿真;3. 引导学生运用机械原理知识,分析并解决实际工程中的问题。
技能目标:1. 培养学生运用机械原理进行系统分析和设计的能力;2. 培养学生运用仿真软件进行机械系统仿真的技能;3. 提高学生团队协作、沟通表达和解决问题的能力。
情感态度价值观目标:1. 培养学生对机械原理学科的兴趣,激发学习热情;2. 培养学生严谨的科学态度,注重实践与理论相结合;3. 增强学生的创新意识,培养勇于探索和积极进取的精神。
课程性质:本课程为理论与实践相结合的课程,旨在通过仿真实验,使学生更好地理解机械原理知识,并将其应用于实际工程中。
学生特点:学生具备一定的机械原理基础知识,具有较强的学习能力和动手能力,但对仿真软件的使用相对陌生。
教学要求:注重理论与实践相结合,强调学生的动手实践能力,培养学生在实际工程中的应用能力。
通过课程学习,使学生能够独立完成机械系统的仿真分析和设计。
教学过程中,将目标分解为具体的学习成果,以便进行有效的教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分:1. 机械原理基本概念:复习机械系统的组成、运动副、自由度和约束等基本知识,巩固学生的理论基础。
2. 机械运动仿真原理:介绍仿真软件的基本原理和方法,使学生了解仿真技术在机械系统分析中的应用。
3. 仿真软件操作与使用:以教材中推荐的软件为例,教授学生如何进行软件的安装、操作和使用,掌握仿真分析的基本步骤。
4. 机械系统仿真案例分析:结合教材中的实例,分析不同机械系统的仿真过程,使学生能够将理论知识与实际应用相结合。
5. 课后实践与讨论:布置课后实践任务,要求学生运用所学知识进行机械系统的仿真分析,并组织课堂讨论,分享学习心得。
教学内容安排与进度:1. 第一周:复习机械原理基本概念,介绍仿真软件及其原理;2. 第二周:教授仿真软件操作与使用方法,分析简单机械系统的仿真案例;3. 第三周:分析复杂机械系统的仿真案例,布置课后实践任务;4. 第四周:组织课堂讨论,分享课后实践成果,总结课程内容。

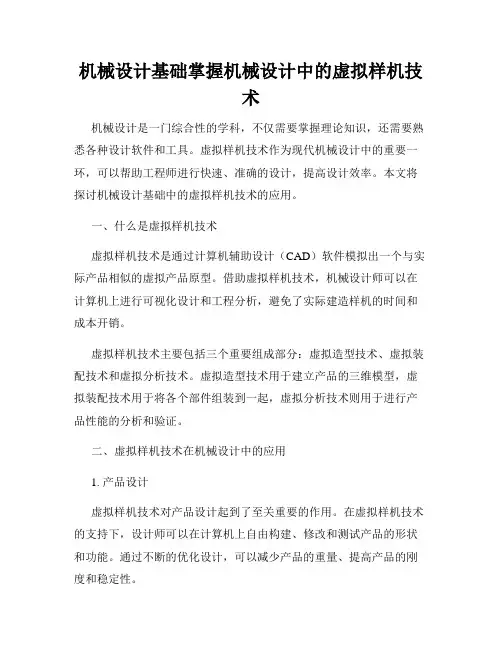

机械设计基础掌握机械设计中的虚拟样机技术机械设计是一门综合性的学科,不仅需要掌握理论知识,还需要熟悉各种设计软件和工具。
虚拟样机技术作为现代机械设计中的重要一环,可以帮助工程师进行快速、准确的设计,提高设计效率。
本文将探讨机械设计基础中的虚拟样机技术的应用。
一、什么是虚拟样机技术虚拟样机技术是通过计算机辅助设计(CAD)软件模拟出一个与实际产品相似的虚拟产品原型。
借助虚拟样机技术,机械设计师可以在计算机上进行可视化设计和工程分析,避免了实际建造样机的时间和成本开销。
虚拟样机技术主要包括三个重要组成部分:虚拟造型技术、虚拟装配技术和虚拟分析技术。
虚拟造型技术用于建立产品的三维模型,虚拟装配技术用于将各个部件组装到一起,虚拟分析技术则用于进行产品性能的分析和验证。
二、虚拟样机技术在机械设计中的应用1. 产品设计虚拟样机技术对产品设计起到了至关重要的作用。
在虚拟样机技术的支持下,设计师可以在计算机上自由构建、修改和测试产品的形状和功能。
通过不断的优化设计,可以减少产品的重量、提高产品的刚度和稳定性。
2. 工程分析在机械设计过程中,工程分析是必不可少的环节。
虚拟样机技术可以模拟产品在各种工况下的性能表现,包括结构强度、疲劳寿命、振动和噪音等。
通过虚拟分析,设计师可以提前发现和解决设计中的问题,减少在实际生产中的不良情况。
3. 虚拟装配虚拟装配是指通过计算机模拟将各个零部件组装到一起,验证其相互之间的配合和工作情况。
借助虚拟样机技术,设计师可以在计算机上进行多次装配和调整,提高零部件的装配精度,降低装配成本。
4. 虚拟原型快速制作传统的原型制作需要时间和成本,而虚拟样机技术可以快速生成虚拟原型。
设计师可以通过虚拟样机技术将产品的三维模型输出到3D打印机或其他快速原型制造设备,快速制作出实物原型。
三、虚拟样机技术的优势1. 减少开发成本传统机械设计中,原型制作需要耗费大量的时间和资金。
而借助虚拟样机技术,可以在计算机上进行大量的测试和验证,避免了实际建造样机的成本。
机械原理及设计(一)a课程设计说明书设计题目:曲柄滑块专业班级: xxx设计者: xxx_____指导教师: xxx温州大学机电工程学院2008 年 6月 25 日内容第一章设计需求1.1设计内容:曲柄滑块机构,曲柄长70mm,连杆长100mm70m m100m m1.2原始数据曲柄的转动速度ω为10rad/s1.3数据要求计算滑块的位移s,速度v,加速度a第二章机构运动分析采用图解法或解析法进行机构的运动分析第三章虚拟样机实体建模与仿真3.1 样机模型建立3.1.1创建样机几何模型1、启动ADAMS双击桌面上ADAMS/View的快捷图标,打开ADAMS/View。
在欢迎对话框中选择“Create a new model”,在模型名称(Model name)栏中输入:qubinghuakuai;在重力名称(Gravity)栏中选择“Earth Normal (-GlobalY)”;在单位名称(Units)栏中选择“MMKS –mm,kg,N,s,deg”。
如图1-1 所示。
图1-1欢迎对话框2、设置工作环境(1) 对于这个模型,网格间距需要设置成更高的精度以满足要求。
在ADAMS/View菜单栏中,选择设置(setting)下拉菜单中的Unit命令如图设置,点OK再选择设置(Setting)下拉菜单中的工作网格(Working Grid)命令。
系统弹出设置工作网格对话框,将网格的尺寸(Size)中的X 和Y分别设置成300mm 和300mm,间距(Spacing)中的X和Y都设置成10mm。
然后点击“OK”确定。
(2) 用鼠标左键点击选择(Select)图标,控制面板出现在工具箱中。
(3) 用鼠标左键点击动态放大(Dynamic Zoom)图标,在模型窗口中,点击鼠标左键并按住不放,移动鼠标进行放大或缩小。
3 创建实体(1)在ADAMS/View中零件库中选择连杆图标,点并输入下列坐标值(0.0,0.0,0.0)(70,0.0,0.0)(170,0.0,0.0),如图3-1所示图3-1(2) 在ADAMS/View中零件库中选择连杆图标,参数选择New Part,点选POINT1,POINT2,建立LINK4,再点选POIN2,POINT3建立LINK5,再选择图标,设置depth数值为20,其它设置不选,建立滑块,如图3-2所示;图3-2-1右键,弹出如图3-2-2所示,选marker.marker5的modify,弹出marker modify窗口,设置location的值(150,10,-10)使滑块对称,如图3-2-3所示图3-2-2图3-2-33.1.2添加样机约束副(1)选择,并点选POINT1,建立Revolute接点JOINT1,在画面中显示;再选择Revolute 接點工具, 並修改Construction Mode 为 2 Bod-1 Loc, 並點取PART_3, PART_2和POINT_2,建立JOINT2;再建立点取PART_3, PART_4和POINT3,建立JOINT3(2)选择,修改Construction Mode 为 2 Bod-1 Loc,並點取PART_4, ground和POINT_3,建立JOINT4如图3-3所示3.1.3创建样机运动和动力选择,设定speed为10,点选JOINT_1,建立MOTION_1如图3-4所示图3-43.1.4样机仿真(1)检验检验工具1接点关系检验工具2输出自由度、限制条件等当出现Model verified successfully时,说明模拟成功(2)選擇Simulation 模擬工具, 設定End Time 為 5 秒, 500 Steps輸出, 再點取開始模擬, 結束後可點取Reset 鍵, 回復3.2 模型仿真分析3.2.1测量样机的运动学和动力学参数(1)将鼠标移到滑块上,右击,在弹出菜单中选Marker.cm,再在下级菜单中选Measure,弹出了Point measure对话框,如图5-1-1,5-1-2图5-1-1图5-1-2(2在图5-1-2中的Characteristic栏中选择Translational displacement,在Component栏中选择x,在Measure name 中重命名为.qubinghuakuai.cm_s如图10-5 所示。
机械原理课程虚拟样机仿真实验报告课题:自动钻床送进机构的虚拟样机仿真姓名:2013年6月1日自动钻床送进机构的虚拟样机仿真摘要钻床是一种常用的孔加工设备,通常钻头旋转为主运动,钻头轴向移动为进给运动。
实验课中设计了一种自动钻床送进机构。
在这里利用Adams软件对所设计的机构进行仿真。
关键词:自动钻床、送进机构、虚拟样机、ADAMS应用、仿真目录1 问题的分析 (1)2 自动钻床送进机构的虚拟样机建模 (2)2.1 设置工作环境 (2)2.2 机构建模与验证 (2)2.2.1 创建平面缩放机构连杆模型 (2)3 仿真 (3)4 测量和分析 (4)参考文献 (5)1问题设计要求2问题的分析要求钻头行程为320mm,K=2.令a+b=A, a-b=B则有:A*Bsin60=320*200A*A+B*B-2A*Bcos60=320 可得:A=369.65848, B=200.24152=>a=84.40848b=284.65003 自动钻床送进机构的虚拟样机建模新建一个ADAMS模型,将其命名为model_1。
3.1 设置工作环境在建立虚拟样机之前,一般都需要进行必要的工作环境设置,如选择坐标系、单位、工作栅格、重力方向等。
由于本文只是简略地建立模型进行仿真分析,对工作环境没有特殊要求,因此使用默认设置即可。
3.2 机构建模与验证本文的建模对象是自动钻床送进机构,对机构的运动特性进行验证。
3.2.1 创建平面缩放机构连杆模型1、创建连杆并添加关节运动副创建各连杆4 仿真仿真时出现错误,原因是多次计算了积累误差,于是改为短杆长84.65mm,长杆长为84.65mm,但是行程稍微有些改变,实际使用应该可以忽略。
5测量和分析1、测量滑块加速度、位移、速度曲线。
钻头加速度钻头位移钻头速度设计修改设计图钻头速度钻头位移钻头加速度构件3角速度构件3角加速度如下图所示,本设计存在的不足,压力角变化较为明显,但设计要求中没有这一点,仍满足要求参考文献[1] 郭卫东.机械原理. 北京:科学出版社,2010.[2] 郭卫东. 虚拟样机技术与ADAMS应用实例教程. 北京:北京航空航天大学出版社,2008.。
基于虚拟样机的机械系统动力学仿真一、引言机械系统动力学仿真是一项关键技术,它可以帮助工程师们在设计阶段预测和分析机械系统的运行行为。
随着计算机技术和建模软件的不断发展,基于虚拟样机的机械系统动力学仿真成为一种有效的工具,能够在减少实际试验的成本和时间的同时,提供详细的系统动力学和运行特性分析。
二、虚拟样机的概念虚拟样机是指通过计算机模拟实物样机的工作原理和性能,并进行动力学仿真的模型。
它可以对机械系统进行精确的动态分析,包括振动、应变、载荷、精度以及特定工况下的综合性能。
虚拟样机与实物样机相比,具有成本低、效率高、安全性高等优势。
三、虚拟样机的基本原理虚拟样机的基本原理是通过建立数学模型来描述机械系统的动力学行为,并利用计算机软件进行仿真分析。
在建立数学模型的过程中,需要考虑机械系统的结构、材料性质、运动学和动力学特性等因素。
然后,使用相关的仿真软件来进行数值计算,并得到系统的响应曲线、应力分布等结果。
四、虚拟样机的建模方法在建立虚拟样机的过程中,可以采用多种建模方法,如有限元方法、多体动力学方法等。
其中,有限元方法是应用最广泛的一种方法,它将机械系统分割成若干个小单元,通过求解单元之间的力学关系,得到整个系统的力学特性。
而多体动力学方法则是将机械系统简化为多个刚体,通过建立运动学和动力学方程求解系统的运动状态。
这两种方法都具有一定的优势和适用范围,根据具体情况选择合适的方法进行建模。
五、虚拟样机的应用领域虚拟样机的应用领域十分广泛,包括航空航天、汽车、机械制造等多个行业。
在航空航天领域,虚拟样机可以用于分析飞机结构的强度、振动特性以及疲劳寿命等关键问题。
在汽车领域,虚拟样机可以用于评估车辆的碰撞安全性能、悬挂系统的动力学行为等。
在机械制造领域,虚拟样机可以用于预测机械设备的性能和可靠性,优化系统的设计和调试过程。
六、虚拟样机的优势与挑战虚拟样机相比传统实物样机具有很多明显的优势。
首先,虚拟样机可以提前发现并解决潜在问题,减少后期修正的需要。
基于虚拟样机的机械系统建模与仿真技术在现代机械工程领域,虚拟样机技术正逐渐成为产品设计与研发过程中的重要手段。
它通过在计算机上创建机械系统的数字化模型,并进行仿真分析,能够在产品实际制造之前,对其性能、可靠性和可制造性等方面进行评估和优化,从而大大缩短产品开发周期,降低成本,提高产品质量。
机械系统建模是虚拟样机技术的基础。
在建模过程中,需要对机械系统的各个组成部分进行精确的描述,包括几何形状、材料属性、运动关系等。
对于简单的机械部件,如杆件、轴、齿轮等,可以采用基于几何形状的建模方法,通过 CAD 软件创建其三维模型,并导入到仿真软件中。
而对于复杂的机械系统,如汽车发动机、飞机起落架等,则需要采用多体动力学建模方法,将系统分解为多个刚体和柔性体,并通过建立运动学和动力学方程来描述其运动规律。
在建模过程中,材料属性的定义也是至关重要的。
不同的材料具有不同的力学性能,如弹性模量、屈服强度、密度等,这些参数将直接影响到仿真结果的准确性。
此外,运动副的定义也是建模的关键环节之一,它决定了各个部件之间的相对运动关系,如旋转副、移动副、球面副等。
仿真技术则是虚拟样机技术的核心。
通过对建立好的机械系统模型施加各种载荷和边界条件,并运用数值计算方法求解运动方程,可以得到系统在不同工况下的运动状态、受力情况和能量消耗等信息。
常见的仿真分析类型包括运动学仿真、动力学仿真、静力学仿真和疲劳仿真等。
运动学仿真主要关注机械系统的运动轨迹、速度和加速度等参数,用于评估系统的运动性能和协调性。
例如,在汽车悬架系统的设计中,可以通过运动学仿真分析车轮的跳动和悬架的伸缩情况,从而优化悬架的几何参数和弹性元件的特性。
动力学仿真则考虑了力和力矩的作用,能够更真实地反映机械系统的动态响应。
在机械传动系统的设计中,动力学仿真可以用于分析齿轮之间的啮合力、传动轴的扭矩和振动情况,为系统的优化设计提供依据。
静力学仿真用于分析机械系统在静态载荷下的变形和应力分布,以评估结构的强度和刚度。
机械设计基础了解机械设计中的常见仿真与虚拟样机机械设计是指以机械原理为基础,应用工程技术方法和计算机辅助设计技术,进行产品的设计、制造和维修等工作。
在机械设计过程中,常常需要进行仿真与虚拟样机的设计与应用。
本文将介绍机械设计中的常见仿真方法和虚拟样机技术,并探讨其在机械设计中的应用。
一、仿真方法1. 动力学仿真动力学仿真是机械设计中常见的一种仿真方法。
它通过对机械系统中各个零部件的受力、运动、变形等参数进行计算和分析,从而模拟出机械系统的运动行为。
动力学仿真能够帮助工程师在设计过程中评估系统的性能,并优化设计方案。
2. 结构力学仿真结构力学仿真是机械设计中另一种常见的仿真方法。
它通过对机械结构的应力、变形等参数进行计算和分析,从而评估结构的强度和刚度等性能。
结构力学仿真可以帮助工程师在设计过程中避免结构失效和破坏,并提供合理的设计改进方案。
3. 流体力学仿真在涉及液体和气体流动的机械设计中,流体力学仿真是一种常用的仿真方法。
它通过对流体的速度、压力、温度等参数进行计算和分析,从而模拟出流体的流动行为。
流体力学仿真能够帮助工程师优化流体系统的设计,提高系统的效率和性能。
二、虚拟样机技术虚拟样机技术是一种基于计算机辅助设计和虚拟现实技术的设计方法。
通过使用三维建模软件和虚拟现实技术,工程师可以在计算机上构建出完整的产品模型,并进行可视化和交互式的设计与分析。
虚拟样机技术的主要应用包括以下几个方面:1. 产品设计评估虚拟样机技术可以帮助工程师在产品设计的早期阶段进行评估和优化。
通过构建出逼真的虚拟样机,工程师可以对产品的外观、结构和功能等进行全面的仿真和测试,从而有效减少实际样机的制作成本和时间。
2. 人机交互设计虚拟样机技术可以模拟出产品的使用场景,并通过用户界面和交互反馈来评估产品的易用性和人机交互性。
工程师可以通过虚拟样机对产品的人机界面进行设计和测试,从而提供更好的用户体验和操作便利性。
3. 工艺制造仿真虚拟样机技术还可以用于工艺制造的仿真和优化。
机械设计中的仿真与虚拟样机技术随着科技的不断进步和发展,虚拟技术在机械设计领域中发挥着越来越重要的作用。
仿真与虚拟样机技术不仅提高了产品设计的效率和准确性,还降低了成本和风险。
本文将深入探讨机械设计中的仿真与虚拟样机技术的应用及其优势。
一、仿真技术在机械设计中的应用在机械设计过程中,仿真技术通过建立数学模型和模拟实验的方式,模拟真实工作环境,评估产品性能和可行性。
具体应用包括但不限于以下几个方面:1. 力学仿真通过计算机辅助工程软件,可以对机械零件的力学性能进行仿真分析。
例如,可以分析零件在各种载荷下的应力、变形和疲劳寿命等。
这样可以避免实际零件在使用过程中出现失效和故障的问题,提高产品的可靠性。
2. 流体仿真在涉及流体传输的机械设计中,流体仿真技术可以模拟液体或气体在设备中的流动情况。
通过分析压力、流速、流向等参数,可以优化管道系统、减小能量损失,并确保流体系统的正常运行。
3. 热仿真热仿真技术可以模拟机械设备在工作过程中的热传导和热辐射等现象。
例如,在发动机设计中,通过热仿真分析可以评估冷却系统的性能,优化散热结构,确保发动机在高温环境下的正常工作。
4. 控制系统仿真控制系统是机械设备的重要组成部分,仿真技术可以对控制系统进行模拟和验证。
通过仿真分析,可以调试控制参数,提高系统的响应速度和稳定性,并降低调试成本和风险。
二、虚拟样机技术在机械设计中的应用虚拟样机技术是指通过计算机模拟和虚拟现实技术,创建出真实的虚拟产品原型。
虚拟样机可以在设计阶段进行展示和验证,具体应用包括但不限于以下几个方面:1. 形状设计与展示虚拟样机技术可以将设计图纸转化为具有真实外观和质感的虚拟产品原型。
设计师可以通过虚拟样机对产品的外观进行微调和展示,从而更好地满足客户的需求和审美要求。
2. 功能检验与优化通过虚拟样机,设计师可以模拟产品的各项功能,并进行性能测试。
例如,在汽车设计中,虚拟样机可以模拟车辆行驶、转弯等过程,从而检验和优化车辆的操控性能和安全性能。
机械设计中的虚拟样机技术在机械设计领域,虚拟样机技术已经成为一种重要的工具。
它通过使用数学建模和计算机仿真技术,能够在产品尚未进行实际制造之前,进行设计验证、性能评估和故障模拟等工作。
虚拟样机技术不仅能够提高机械设计的效率,还能减少制造过程中的成本和风险。
本文将介绍虚拟样机技术在机械设计中的应用,并探讨其带来的优势和挑战。
一、虚拟样机技术的基本原理虚拟样机技术基于数学建模和计算机仿真技术。
在机械设计过程中,设计师可以使用计算机辅助设计(CAD)软件绘制产品的三维模型,并在此基础上加入材料属性、物理参数和工艺参数等信息,以建立起完整的产品模型。
然后,利用计算机仿真软件对该模型进行真实的物理仿真,模拟出产品在不同工况下的运动、应力和热传导等情况。
通过虚拟样机技术,设计师能够在数字化的环境中,快速验证设计方案的合理性,并及时发现和解决潜在的问题。
二、虚拟样机技术在机械设计中的应用1. 产品性能评估:通过虚拟样机技术,设计师可以对产品的机械性能、热力学性能和流体动力学性能等进行全面评估。
例如,在汽车领域,虚拟样机技术可以模拟车辆在各种路况下的悬挂系统、刹车系统和发动机等性能,从而优化设计方案,提高产品的性能和可靠性。
2. 故障模拟与预测:虚拟样机技术能够模拟产品在各种工况下的工作状态,并预测可能出现的故障。
这使得设计师能够及早发现和解决潜在的问题,减少产品在实际制造和使用过程中的故障率。
3. 制造工艺优化:在虚拟样机环境中,设计师可以模拟产品的制造过程,评估各种加工工艺对产品质量和效率的影响。
通过优化制造工艺,可以降低产品的制造成本,提高生产效率。
4. 操作和维护培训:虚拟样机技术可以模拟产品的实际操作过程,并提供培训模拟环境。
这有助于操作员和维护人员熟悉产品的使用方法和维护流程,提高工作效率和安全性。
三、虚拟样机技术的优势和挑战1. 优势:- 提高设计效率:虚拟样机技术可以减少传统实物样机制造所需的时间和成本,加快产品开发周期。
虚拟样机技术在机械原理课程教学中的应用
随着社会的发展,传统的机械原理课程教学已经不能满足学生对
新科技的要求。
虚拟样机技术可以在机械原理课程教学中得到广泛应用。
虚拟样机技术能够实现精确的三维模拟,学生可以通过实时的视
觉感受和趣味的动画表现,更好地理解立体的力学机构和控制机构的
工作原理。
学生可以根据自身的兴趣选择不同的探究路径,深入了解
机械原理的背景知识,并且可以通过虚拟仿真来查看每个机构的详细
结构,熟悉样机驱动原理。
虚拟样机用全局感知体验来培养学生分析
问题、思考问题、解决问题的能力,有助于培养学生独立思考的能力。
而且,虚拟样机也可以高效地改善教学成果,大大加快课程学习效率,提高学生学习机械原理的兴趣。
虚拟样机技术在机械原理教学中可以发挥重要作用。
它可以帮助
教师更深入的引导学生,引导学生探索机械原理的理论,建立正确的
学习思考方式,增强学生的实践能力,让学生对机械原理有更深的理解,让学生的学习更具有活力和创造性。
总之,虚拟样机技术在机械原理课程教学中发挥着重要的作用,
可以帮助学生更好地理解、感受并掌握机械原理知识,为学生打开更
加广阔的知识天地。
机械原理课程虚拟样机仿真
实验报告
题目:基于ADAMS的单缸四冲程内燃
机仿真与分析
姓名:苏雨
学号:14041032
班级:140411
2016年5月8日
基于ADAMS的单缸四冲程内燃机仿真与分析
14041032 苏雨
北京航空航天大学能源与动力工程学院
摘要
本文主要针单缸四冲程内燃机,首先绘制机构的运动简图,理论验证机构工作原理的可行性;然后使用SolidWorks软件对机构进行三维实体建模,使用ADAMS软件对机构进行仿真与分析。
通过仿真,不仅验证了单缸四冲程内燃机原理的可行性,而且对机构传力特性的分析,验证了此机构设计的合理性。
关键词:ADAMS;单缸四冲程内燃机;建模;仿真与分析。
目录
1、机构简单分析 (5)
2、机构的三维实体建模 (6)
3、机构的ADAMS仿真分析 (6)
3.1模型的导入 (6)
3.2模型的完善 (7)
3.3机构分析 (7)
4、机构拓展(此部分也可省略不写) (8)
4.1其它四冲程内燃机简介 (8)
5、结束语 (9)
参考文献: (10)
1、机构简单分析
图1为单缸四冲程内燃机,其工作原理的描述可参考图2。
该机器内含有三种机构:曲柄滑块机构、凸轮机构和齿轮机构。
其中,由缸体4、活塞3、连杆2和曲轴1等组成曲柄滑块机构,用于实现移动到转动运动形式的转换。
由凸轮5和推杆6组成凸轮机构,主要在于凸轮5利用其特定轮廓曲线使推杆6按指定规律作周期性的往复移动;齿轮1'、9、5'组成齿轮机构,其运动特点在于将高速转动变为低速转动。
上述三种机构按照一定的时间顺序相互协调、协同工作,将燃气燃烧的热能转变为曲轴转动的机械能,从而使这台机器输出旋转运动和驱动力矩,成为能作有用功的机器。
排气阀
进气阀
凸轮5
缸体4
推杆6
活塞3
连杆2
曲轴1
齿轮
齿轮
齿轮9
图1 内燃机
单缸四冲程内燃机的工作原理如图2所示,当燃气在缸体内腔燃烧膨胀而推动活塞移动时,通过连杆带动曲轴绕其轴线转动。
为使曲轴得到连续的转动,必须定时地送进燃气和排出废气,这是由缸体两侧的凸轮,通过推杆、摆杆,推动阀门杆,使其定时关闭和打开来实现的(进气和排气分别由两个阀门控制)。
曲轴的转动通过齿轮传递给凸轮,再通过推杆和
摆杆,使阀门的运动与活塞的移动位置保持某种配合关系。
以上各个机件协同工作的结果,将燃气燃烧的热能转变为曲轴转动的机械能,从而使这台机器输出旋转运动和驱动力矩,成为能做有用功的机器,能使飞机飞行,也能使汽车行驶、船舶航行。
图2 单缸四冲程内燃机的工作原理
经分析可知,此机构活动构件数目n=7,低副数目P L=8,高副数目P H=4,因而机构自由度
F=3n-2P L-P H=3×7-2×8-1×4=1
因为此机构的自由度为1,而机构的主动件数目也为1,所以机构具有确定运动。
2、机构的三维实体建模
使用SolidWorks软件建立的三维实体模型如下图所示。
为便于观察机构的内部机构,在建模时对内燃机外壳进行了适当的剖切。
正视图侧视图俯视图
轴测图
3、机构的ADAMS仿真分析
3.1模型的导入
将使用SolidWorks软件建立的三维实体模型,按照单一零件的方式逐一导入adams软件,再改变这些零件的相应坐标,使得零件移动到相应位置。
3.2模型的完善
导入完成后,添加零件之间的连接运动副。
最后添加驱动。
对于齿轮传动和凸轮连接部分,我使用adams机械包中的齿轮和凸轮组件完成。
其中,添加到机构上的主运动为30d*sin(time),添加在发动机曲轴上。
在完善模型后,可对机构
进行仿真。
3.3机构分析
(1)运动分析
把曲轴转两圈(720°),活塞在气缸内上下往复运动四个行程,完成一个工作循环的内燃机称为四冲程内燃机。
单缸四冲程内燃机工作分为以下四个冲程。
吸气冲程
进气门打开,排气门关闭,活塞向下运动,汽油和空气混合物进入气缸。
压缩冲程
进气门和排气门都关闭,活塞向上运动,汽油与空气混合物被压缩。
把机械能转化成内能。
做功冲程
压缩冲程结束时,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的气体。
高温高压气体推动活塞向下运动,带动曲轴转动,对外做功。
四个冲程中只有做功冲程对外做功,其他三个冲程都是靠做功冲程的惯性完成的。
把内能转化成机械能。
排气冲程
进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。
(2)力学特性分析
在我设计的的单缸四冲程发动机中,我运用adams分别研究了凸轮和气门,曲轴和连杆在运动时的压力角随时间的变化关系并运用adams中的设计探索功能绘制压力角随时间的变化图像。
凸轮和气门在运动时压力角随时间的变化图像
曲轴和连杆在运动时的压力角随时间的变化图像
4、机构拓展
4.1其它内燃机简介
六冲程内燃机
六冲程内燃机,包括气缸、活塞、进气门、排气门和曲轴,其完成一个工作循环包括气缸、活塞、进气门、排气门和曲轴,其完成一个工作循环包括吸气冲程、压缩冲程、做功冲程,所述的吸气冲程是,进气门打开,活塞由上止点向下止点移动,混合气被吸入气缸,压缩冲程是,进气门关闭,活塞由下止点向上止点移动,气缸内混合气被压缩,做功冲程是,活塞移动接近上止点时,火花塞提前点火,混合气燃烧,燃烧产生高温高压气体在气缸内膨胀,将活塞由上止点向下止点推动。
与四冲程内燃机相比,有三大优点:从经济性相比其耗油量只有四冲程内燃机的二分之一;从动力性相比其升功率要比四冲程内燃机大35%;从环保方面相比其有害废气排量只有四冲程内燃机二分之一。
[1]其特征在于:活塞移动到下止点时,开始放气压缩冲程,排气门打开,一部分废气迅速排出,排气门关闭,活塞由下止点移动到上止点,气缸内剩余的部分高温气体被压缩,活塞移动到上止点,开始喷水膨胀冲程,喷水泵通过气缸上设有的喷水嘴向气缸里喷水,水接触到焰热的气体,产生水爆,汽水混合物体积急剧地膨胀,产生的高压气体推动活塞从上止点向下止点移动,最后是排气冲程,排气门第二次打开,废气和水蒸汽迅速排出。
结构示意图
转子发动机
转子发动机与传统往复式发动机的比较:往复式发动机和转子发动机都依靠空气燃料
混合气燃烧产生的膨胀压力以获得转动力。
两种发动机的机构差异在于使用膨胀压力的方式。
在往复式发动机中,产生在活塞顶部表面的膨胀压力向下推动活塞,机械力被传给连杆,带动曲轴转动。
转子发动机,对于转子发动机,膨胀压力作用在转子的侧面。
从而将三角形转子的三个面之一推向偏心轴的中心。
这一运动在两个分力的力作用下进行。
一个是指向输出轴中心的向心力,另一个是使输出轴转动的切线力(Ft)。
转子发动机
5、结束语
使用SolidWorks三维建模软件和ADAMS虚拟样机仿真分析软件,不仅可以快速方便的建立机构的三维模型,而且能够对机构进行运动学与动力学仿真。
这对于机构的设计和验证有重要意义。
其中,由于虚拟样机有别于物理样机,只要能够表达机构真实的运动情况即可,并不需要完全再现机构本身的所有细节。
而且虚拟样机具有低成本,易复制,易系列化等特点,这对于节约设计成本和缩短产品开发周期有重要意义。
相对soildworks,adams操作相对复杂,但是其能够
模拟出机构的工作状态。
参考文献:
[1]郭卫东. 虚拟样机技术与ADAMS应用实例教程[M]. 北京:北京航空航天大学出版社, 2009年2月.
[2]郭卫东. 机械原理(第二版)[M]. 北京:北京航空航天大学出版社, 2012年10月.
[3]郭卫东. 机械原理实验教程[M]. 北京:北京航空航天大学出版社, 2013年9月.。
