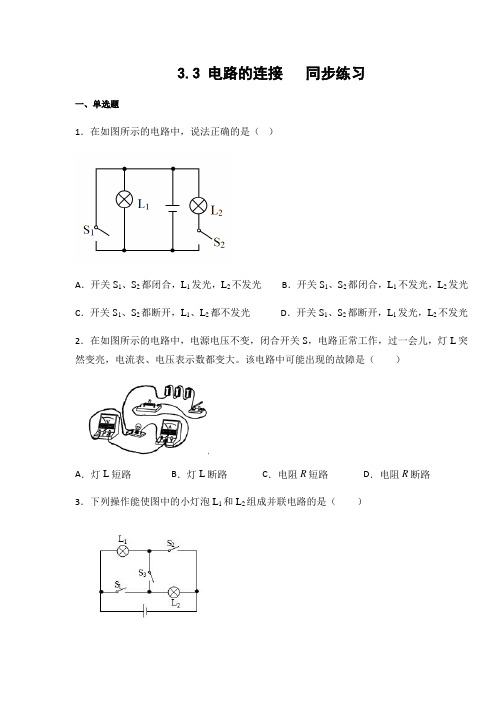

3.3 电路的连接同步练习一、单选题1．在如图所示的电路中，说法正确的是（）A．开关S1、S2都闭合，L1发光，L2不发光B．开关S1、S2都闭合，L1不发光，L2发光C．开关S1、S2都断开，L1、L2都不发光D．开关S1、S2都断开，L1发光，L2不发光2．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路3．下列操作能使图中的小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S2和S3D．只闭合开关S34．如下图所示电路，下列说法正确的是（）A．当闭合S1、S3，断开S2时，L1、L2并联B．当闭合S2、S3，断开S1，两灯都亮C．当闭合S1、S3，断开S2时，L1、L2串联D．当闭合S1、S2，断开S3，两灯都亮5．如图所示是简化了的电冰箱的电路图，图中M是压缩机用的电动机，L是冰箱内的照明灯，下列说法中正确的是（）A．冰箱门打开且冰箱内温度低于设定温度时，灯与电动机同时工作且二者并联B．冰箱门打开且冰箱内温度高于设定温度时，灯与电动机同时工作且二者并联C．冰箱门关闭且冰箱内温度低于设定温度时，灯与电动机同时工作且二者串联D．冰箱门关闭且冰箱内温度高于设定温度时，灯与电动机同时工作且二者并联6．在如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则A．电压表的示数为3V B．电流表将被烧坏C．灯L1不亮，灯L2亮D．两只灯泡都将被烧坏7．在如图所示的四个电路图中，三盏灯属于串联的电路图是（）A．B．C．D．8．将两个导体接入同一电路中，现测得通过两个导体的电流相等，则这两个导体在电路中的连接方式（）A．一定是并联B．一定是串联C．有可能是并联，也有可能是串联D．以上都不正确9．关于如图所示电路的判断，正确的是（）A．只闭合开关1S时，灯泡1L、3L并联B．只闭合开关2S时，灯泡2L、3L并联C．只闭合开关2S、3S时，灯泡2L、3L串联D．闭合所有开关时灯泡1L、2L并联，3L短路10．“遵守交通规则，做文明出行的北京人”。
-
+
S 3
S 2 S 1 E 2
E 1
初中物理学习材料
唐玲出品

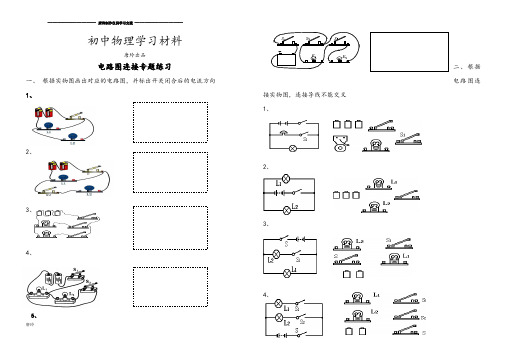

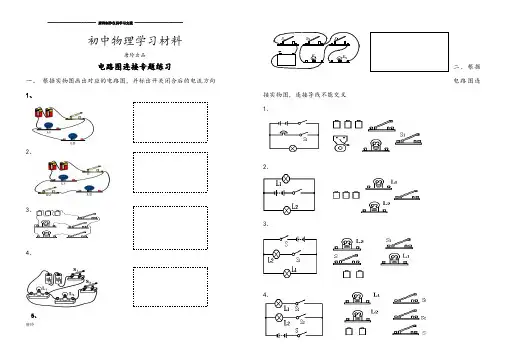

电路图连接专题练习
一、 根据实物图画出对应的电路图，并标出开关闭合后的电流方向 1、
2、
3、 4、
5、
二、根据
电路图连
接实物图，连接导线不能交叉 1、 2、 3、 4、
5、
6、
．
三、电路设计
1.根据以下要求，完成下图中的实物连接图。
要求：使L
1
和L
2
并联，并且让S
1
控制L
1
，让
S
2
控制L
2
，S
3
接在干路上。
并在右边画出它的电路图。
2.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；
后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电
路。
3．如图3(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联
电路，且S控制L1和L2。
3、请把图4-9中的电路元件连成电路图。
要求：S只控制L1，S2控制干路。
红灯绿灯
前门
后门
S1
S2
S3。

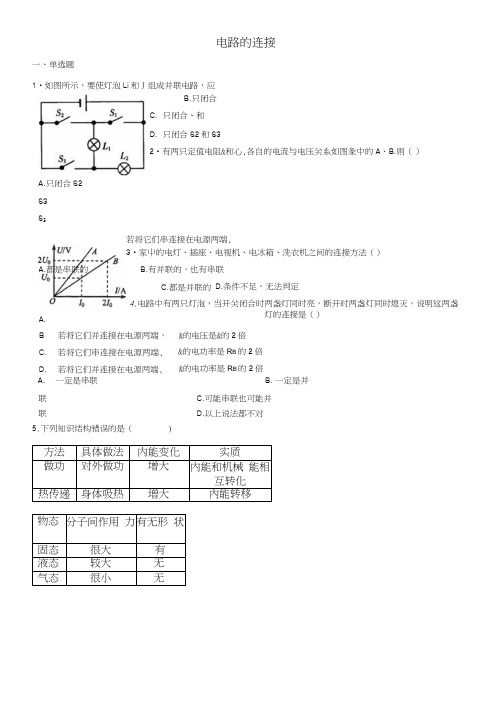

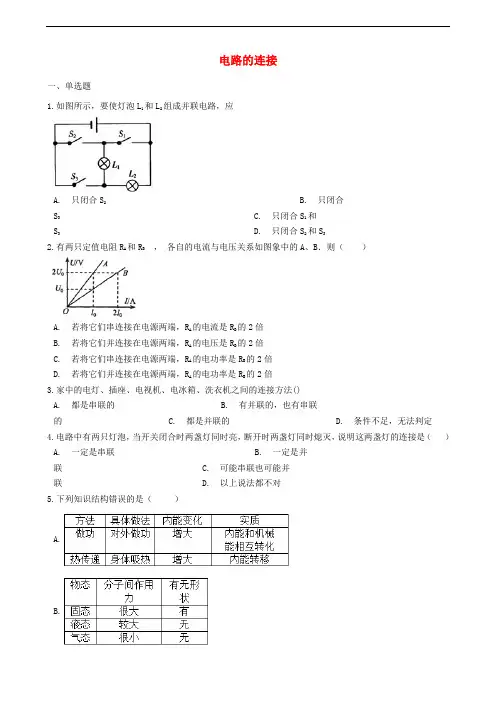

一、单选题1•如图所示，要使灯泡Li 和J 组成并联电路，应B.只闭合C. 只闭合、和D. 只闭合S2和S32•有两只定值电阻&和心,各自的电流与电压关系如图彖中的A 、B.则（ ）若将它们串连接在电源两端,3•家屮的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法（）B.有并联的，也有串联D.条件不足，无法判定4.电路中有两只灯泡，当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（）A. 一定是串联B. 一定是并联C.可能串联也可能并联D.以上说法都不对5.下列知识结构错误的是（ )方法 具体做法 内能变化 实质 做功对外做功 增大 內能和机械 能相互转化热传递 身体吸热 増大 內能转移物态 分子间作用 力 有无形 状 固态 很大有液态 较大 无 气态 很小 无电路的连接若将它们并连接在电源两端， &的电压是&的2倍 C.若将它们串连接在电源两端,&的电功率是R B 的2倍 D. 若将它们并连接在电源两端,&的电功率是R B 的2倍A.都是串联的C.都是并联的 A.只闭合S2 S3 S 3A. B电路用电器是否相互影响开关个数串联相互影响2个并联互不影响可以多个物理量字母表示单位符号电流1A电阻R Q电压U V6.关于电路的知识，下列说法中不正确的是（）A.为使两灯同时亮，同时灭，两灯一定要串联B.金属中的电流方向跟自由电子定向移动的方向相反0.在电路中，电源是把其他形式的能转化为电能的装置D.-般的电路是由电源、用电器、开关和导线组成的7.我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关。
当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。
下列电路图能实现上述目标的是（）8.某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）9. 李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒 收支架和锁车的电路.在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关$闭合）时，蜂鸣器响起，提醒锁车; 如图所示的四个电路，其中符合要求的是（10. （2017-呼和浩特）四盏完全相同的灯泡，额定电压均为110V,将它们接在220V 的照明电路中，下面 四种连接方式中最佳的连接方式为（）A .-一—B.D.当车上锁（开关S2断开）后，蜂鸣器停止发声.他们设计了 B.A.只闭合开关S ,灯泡1“与滑动变阻器并联，电流表测干路电流B.只闭合开关S2 ,灯泡b与滑动变阻器并联后再与5串联C.闭合开关S$2 ，灯泡L1L2并联后再与滑动变阻器串联D.闭合开关S$2 ,灯泡L2被短路，电压表测灯泡4两端的电压12.如图是玩具汽车的电路图，以下有关说法中正确的是（）A.电动机与灯泡是并联的机与灯泡是串联的C.电动机与灯泡工作时两端的电压不相等13.实验课上四位同学连接的电路如图所示，他们屮连接错误的是（）B.电动D.开关5控制整个电路A.四灯串联B.四灯并联联D. L.s L2、S 并联，再与Li 串联15. 某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会 亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示 意图合理的是 (—— —— 二 22二、填空题16. ________________________________________________________________________________________________ 小伟连接两灯并联电路的情况如图所示.当他“试触”时，发现电压表的指针不动、电流表的指针很 快向右偏转，两c .D .)C. L2、L3、L4并联,再与L 】串D.B.灯都不发光.小敏指出他在电路连接中有错误.若闭合开关S,可能造成的后果是___________________________________________________________________________________________________ ；现在请你只改接图电路中的一根导线，使电路连接完全正确.(在错接的导线上画X,然后画出正确的接线位置）思阳同学用一个电流表研究小灯泡的亮度实验中，为保护电路，连线时开关应,滑动变阻器的阻值调到.请用笔画线完成右图中电路的连接・若闭合开关，调节滑动变阻器使灯发光后，要想让电流表示数增大，应将滑片向（选填A或B）端移动，会看到灯泡亮度变・17.我国家庭电路屮，空调器正常工作的电压为伏，空调器与电灯Z间是连接的（选填“串联”或“并联”）。

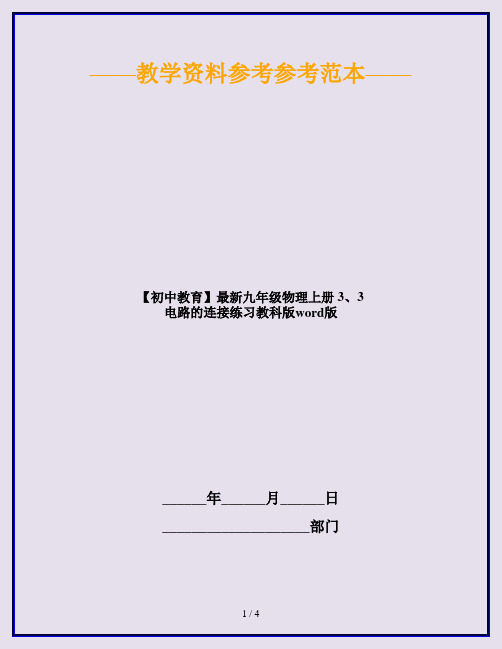

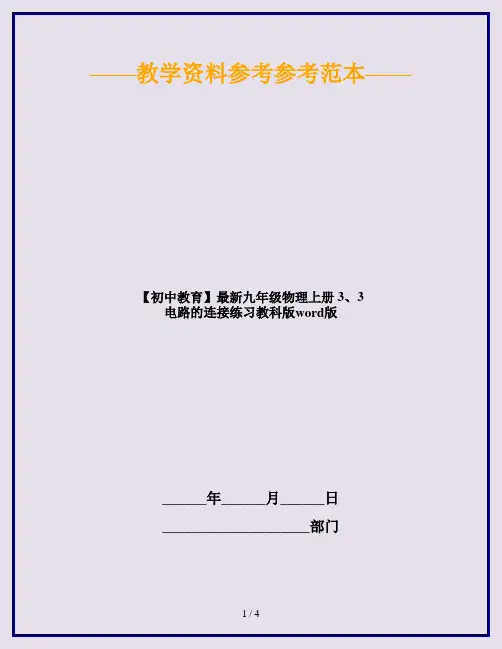

——教学资料参考参考范本——【初中教育】最新九年级物理上册 3、3电路的连接练习教科版word版______年______月______日____________________部门(1)(2)将两个小灯泡(3)连成如图3－3－3所示的电路，闭合开关，两小灯泡发光。
图3－3－3思考：问题1：把电路元器件逐个__按顺序首尾__连接起来的电路叫串联电路。
问题2：串联电路中，取下一个正在发光的小灯泡，另一个小灯泡__不发光__，说明串联电路中各用电器的工作__相互影响__。
(2)如图3－3－4所示，将两个小灯泡连成串联电路，把开关分别接入图中A、B、C三个位置，闭合开关，观察小灯泡的发光情况。
图3－3－4思考：问题1：将你观察到的现象填入表格中。
开关灯A位置B位置C位置断开闭合断开闭合断开闭合L1不发光发光不发光发光不发光发光L2不发光发光不发光发光不发光发光问题2：串联电路中开关控制__所有用电器__，改变开关的位置，控制作用__不变__。
问题3：总结串联电路的特点：串联电路中，开关控制__整个电路__，各用电器之间互相影响。
学点 2 并联电路(1)将两个小灯泡连成如图3－3－5所示的电路，闭合开关，两灯泡发光。
图3－3－5思考：问题1：两个或两个以上的电路元件__并列__连接起来的电路叫并联电路。
问题2：并联电路中，电源两极到分支点间的电路叫__干路__，分支点之间的电路叫__支路__。
问题3：并联电路中，取下一个正在发光的小灯泡，另一个小灯泡__发光__，说明并联电路中各用电器__互不影响__。
(2)如图3－3－6所示，将两个小灯泡连成并联电路，把开关分别接入图中A、B、C三个位置，闭合开关观察小灯泡的发光情况。
图3－3－6思考：问题1：将你观察到的现象填入表格中。
开关灯A位置B位置C位置断开闭合断开闭合断开闭合L1不发光发光不发光发光发光发光L2不发光发光发光发光不发光发光问题2：并联电路中干路上的开关控制__整个电路__，支路上的开关控制__所在支路上的用电器__。

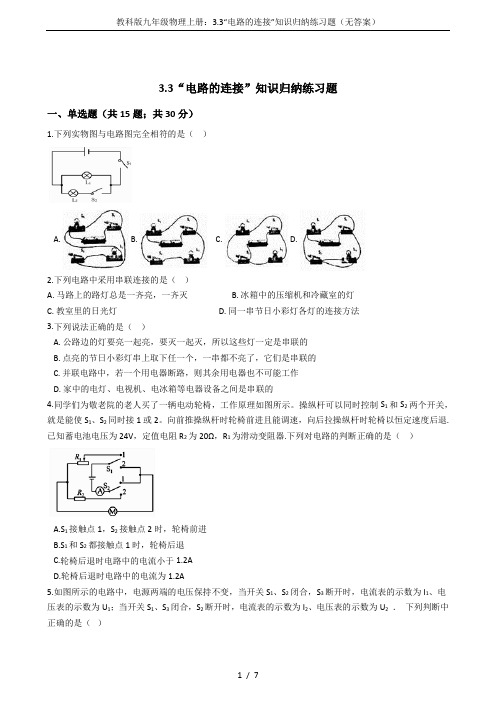

3.3“电路的连接”知识归纳练习题一、单选题（共15题；共30分）1.下列实物图与电路图完全相符的是（）A. B. C. D.2.下列电路中采用串联连接的是（）A. 马路上的路灯总是一齐亮，一齐灭B. 冰箱中的压缩机和冷藏室的灯C. 教室里的日光灯D. 同一串节日小彩灯各灯的连接方法3.下列说法正确的是（）A. 公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B. 点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C. 并联电路中，若一个用电器断路，则其余用电器也不可能工作D. 家中的电灯、电视机、电冰箱等电器设备之间是串联的4.同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示。
操纵杆可以同时控制S1和S2两个开关，就是能使S1、S2同时接1或2。
向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退.已知蓄电池电压为24V，定值电阻R2为20Ω，R1为滑动变阻器.下列对电路的判断正确的是（）A.S1接触点1，S2接触点2时，轮椅前进B.S1和S2都接触点1时，轮椅后退C.轮椅后退时电路中的电流小于1.2AD.轮椅后退时电路中的电流为1.2A5.如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A.U1＞U2B.U1＜U2C.I1＞I2D.I1＜I26.日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（）A. 一定是串联B. 一定是并联C. 可以串联，也可以是并联；D. 电灯与插座应该串联，彩电与电冰箱应该并联。
7.小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（）A. 灯L2断路B. 灯L2短路C. 电流表烧坏了D. 灯L1断路8.通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法。

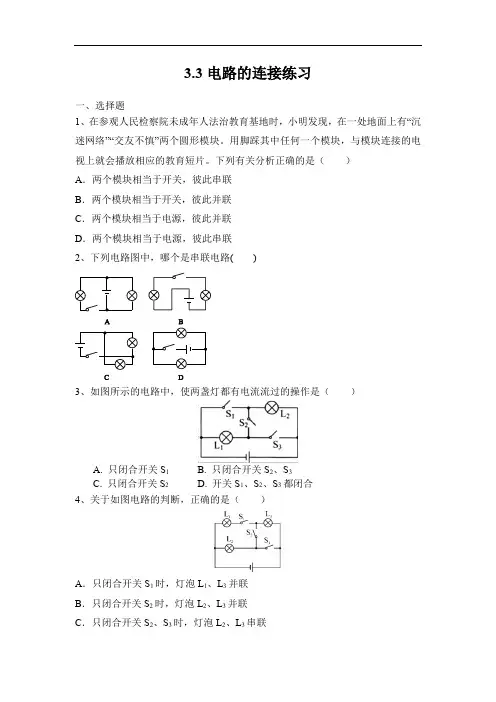

3.3电路的连接练习一、选择题1、在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。
用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。
下列有关分析正确的是（）A．两个模块相当于开关，彼此串联B．两个模块相当于开关，彼此并联C．两个模块相当于电源，彼此并联D．两个模块相当于电源，彼此串联2、下列电路图中，哪个是串联电路()3、如图所示的电路中，使两盏灯都有电流流过的操作是（）A. 只闭合开关S1B. 只闭合开关S2、S3C. 只闭合开关S2D. 开关S1、S2、S3都闭合4、关于如图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路5、如图3－3－5所示，要使灯泡L1和L2组成并联电路，应()图3－3－5A．只闭合S2B．只闭合S3C．只闭合S1和S3D．只闭合S2和S36、如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）7、如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。
关于房卡和房间内用电器的连接，下列说法中错误的是（ B ）A. 房卡相当于一个开关B. 房卡实际上是一个用电器C. 房卡插入槽内时一定是接在干路上D. 房间内的电灯和插座是并联的8、小华用如图所示电路进行如下操作，下列说法正确的是（B ）A. 直接将A、B连接，闭合开关后电路短路B. 测量电流时，应将电流表“+”接在A点，“－”接在B点C. 在A、B间接电压表，闭合开关后电压表无示数D. 在A 、B 间接另一灯泡，两灯泡是并联的9、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S 甲、S 乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S 馆长表示馆长的钥匙）使灯亮就可以进入保密室。

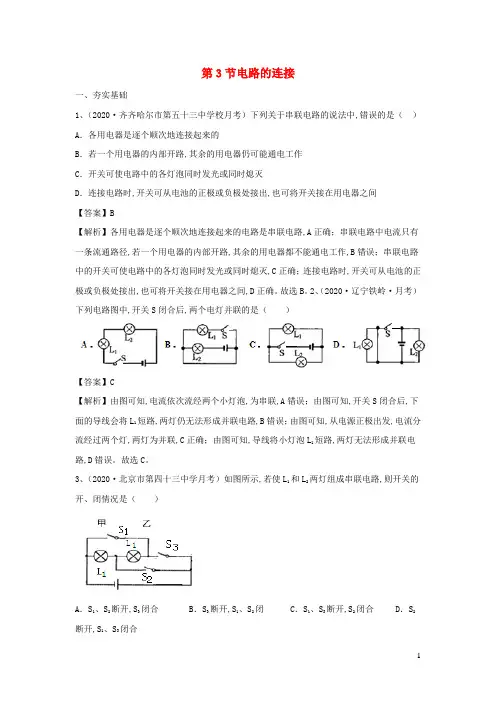

第3节电路的连接一、夯实基础1、（2020·齐齐哈尔市第五十三中学校月考）下列关于串联电路的说法中,错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路,其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时,开关可从电池的正极或负极处接出,也可将开关接在用电器之间【答案】B【解析】各用电器是逐个顺次地连接起来的电路是串联电路,A正确；串联电路中电流只有一条流通路径,若一个用电器的内部开路,其余的用电器都不能通电工作,B错误；串联电路中的开关可使电路中的各灯泡同时发光或同时熄灭,C正确；连接电路时,开关可从电池的正极或负极处接出,也可将开关接在用电器之间,D正确。
故选B。
2、（2020·辽宁铁岭·月考）下列电路图中,开关S闭合后,两个电灯并联的是（）【答案】C【解析】由图可知,电流依次流经两个小灯泡,为串联,A错误；由图可知,开关S闭合后,下面的导线会将L1短路,两灯仍无法形成并联电路,B错误；由图可知,从电源正极出发,电流分流经过两个灯,两灯为并联,C正确；由图可知,导线将小灯泡L1短路,两灯无法形成并联电路,D错误。
故选C。
3、（2020·北京市第四十三中学月考）如图所示,若使L1和L2两灯组成串联电路,则开关的开、闭情况是（）A．S1、S2断开,S3闭合 B．S3断开,S1、S2闭 C．S1、S3断开,S2闭合 D．S2断开,S1、S3闭合【答案】A【解析】要使L1和L2两灯组成串联电路,故电路中只有一条电流且依次经过L2和L1,故应闭合S3断开S1、S2,故A正确,B、C、D错误。
故选A。
4、（2020·全国课时练习）由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路。
当断开电键时,两个灯泡都不发光；闭合电键,两个灯泡都发光,则下面说法中正确的是（）A．两灯泡一定是串联连接B．两灯泡一定是并联连接C．以上两种情况都有可能D．以上都不对【答案】C【解析】只要电键在干路,两灯串联并联都可以,C正确。

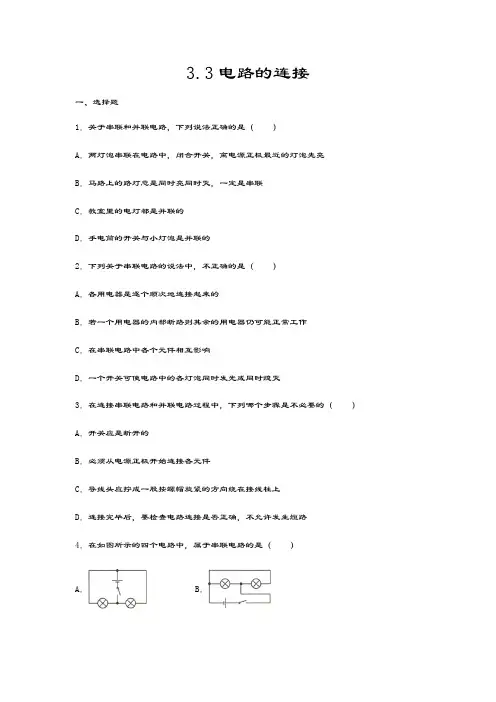

3.3电路的连接一、选择题1．关于串联和并联电路，下列说法正确的是（）A．两灯泡串联在电路中，闭合开关，离电源正极最近的灯泡先亮B．马路上的路灯总是同时亮同时灭，一定是串联C．教室里的电灯都是并联的D．手电筒的开关与小灯泡是并联的2．下列关于串联电路的说法中，不正确的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部断路则其余的用电器仍可能正常工作C．在串联电路中各个元件相互影响D．一个开关可使电路中的各灯泡同时发光或同时熄灭3．在连接串联电路和并联电路过程中，下列哪个步骤是不必要的（）A．开关应是断开的B．必须从电源正极开始连接各元件C．导线头应拧成一股按螺帽旋紧的方向绕在接线柱上D．连接完毕后，要检查电路连接是否正确，不允许发生短路4．在如图所示的四个电路中，属于串联电路的是（）A． B．C． D．5．由一个电源（电压足够大）、一个电铃、一只灯泡、两个开关和导线若干组成电路，只闭合一个开关，灯亮铃不响，只闭合另一个开关时，铃响灯不亮，当开关都断开时，可能出现的情况是（）A．铃响灯不亮B．铃不响灯亮C．铃不响灯也不亮D．无法确定6．如图所示电路，要使灯泡L1与L2组成串联电路，应该（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S3D．开关 S1、S2、S3都闭合7．下列操作能使图中的小灯泡L1和L2组成串联电路的是A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S2和S3D．只闭合开关S38．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是A．两个模块相当于开关，彼此串联B．同个模块相当于开关，彼此并联C．两个模块相当于电源，彼此并联D．两个模块相当于电源，彼此串联9．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A．B．C．D．10．电路中接有两只灯泡和一个开关，想判断它们是串联还是并联的，下列做出的判断中正确的是A．只要闭合开关两只灯泡都发光，则两灯串联B．用电流表分别测出它们的电流，如果电流相等，则灯泡一定是串联C．只要把其中一只灯泡从灯座上拆下来，另一只灯也熄灭，则两灯是串联的D．用电流表分别测出它们的电流，如果电流相等，则灯泡一定是并联二、填空题11．PEC会议会标如图所示，这些灯同时发光、同时熄灭，据此___（选填“能”或“不能”）判断其连接方式。
教科版九年级物理上册3.3电路的连接
一、单项选择题（共15小题；共45分）
1. 在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，
灯泡的亮度变化是
A. 变亮
B. 变暗
C. 不变
D. 无法确定
2. 与所示实物图相对应的电路图是图中的
A. B.
C. D.
3. 两盏小灯泡连在同一电路上，开关闭合时，两盏灯都亮，开关断开时，两灯都不亮，
则两灯
A. 一定串联
B. 一定并联
C. 可能串联可能并联
D. 无法判断
4. 如图所示的电路，要使两个小灯泡、串联，应
A. 断开电键、，闭合电键
B. 断开电键、，闭合电键
C. 断开电键，闭合电键、
D. 断开电键，闭合电键、
5. 如图所示，开关闭合时，灯泡与灯泡组成并联电路的
是
A. B.
C. D.
6. 如图所示，按照电路图连接的电路符合要求的是
A. B.。
教科版九年级物理上册3.3电路的连接
一、单项选择题（共15小题；共45分）
1. 如图所示是一个简化了的电冰箱内的电路图，其中是压缩机用的电动机，是
冰箱内的照明灯泡，下列说法正确的是
A. 只闭合，灯亮，电动机工作
B. 只闭合，灯亮，电动机工作
C. 只闭合，电动机不能工作
D. 只闭合，灯亮，闭合，电动机工作
2. 如下图所示，四个电路图中与下边实物图对应的是
A. B.
C. D.
3. 如图所示，下列电路中不属于并联电路的是
A. B.
C. D.
4. 在如图所示的电路中如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结
果，则下列关于该电路能实现的逻辑功能的描述错误的是
A. 甲电路；既要又要
B. 乙电路；只要就
C. 甲电路；要么要么
D. 乙电路；或者或者
5. 如图所示的电路中，下列说法正确的是
A. 当断开，、闭合时，和并联
B. 当闭合，、断开时，和并联
C. 当断开，、闭合时，和串联
D. 当、、均闭合时，和串联
6. 图所示的四个电路图中与实物图相对应的是。
一、单选题1. 如图所示，要使灯泡Li 和L2组成并联电路，应B. 只闭合C. 只闭合&和D. 只闭合S2和S ：,2.有两只定值电阻R A 和心，各自的电流与电压关系如图象中的A 、B.则（）3. 家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法（） B. 有并联的，也有串联D.条件不足，无法判定4. 电路中有两只灯泡，当开关闭合时两盏灯同时亮，断廿时两盏灯同时熄灭，说明这两盏灯的连接是（） A. 一定是串联B. 一定是并联C.可能串联也可能并联D.以上说法都不对5.下列知识结构错误的是（)方法 具体做法 内能变化 实质 做功对外做功 増大 內能和机械 能相互转化热传递 身体吸热 増大 內能转移物态 分子间作用 力 有无形 状 固态 很大有液态 较大 无 气态 很小 无电路的连接若将它们串连接在电源两端, &的电流是R B 的2倍 C. D. 若将它们并连接任电源两端, 若将它们串连接在电源两端, 若将它们并连接任电源两端, &的电压是R B 的2倍 R A 的电功率是R B 的2倍 &的电功率是R B 的2倍A.都是串联的 C.都是并联的 A.只闭合S2 S3 S 3A .B .电路用电器是否相互 影响开关个数串联 相互影响 2个并联 互不影响可以多个物理量 字母表 示 单位符号 电流 1 A 电阻 R Q 电压UV6. 关于电路的知识，下列说法中不正确的是（ ）A. 为使两灯同时亮，同时灭，两灯一定要串联B. 金属中的电流方向跟自由电子定向移动的方向相反 0.在电路中，电源是把其他形式的能转化为电能的装置 D.-般的电路是由电源、用电器、开关和导线组成的7. 我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关。
当 乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。
下列电路图能实现上述目标的是（ ）&某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮 起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意 图合理的是c.际灯D .9.李海同学骑车上学，因为赶吋间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路.在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关$闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声.他们设计了10.（2017-呼和浩特）四盏完全相同的灯泡，额定电压均为110V,将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）B.g?B B・D.如图所示的四个电路，其中符合要求的是（C.A.只闭合开关S ,灯泡1“与滑动变阻器并联，电流表测干路电流B.只闭合开关S2 ,灯泡b与滑动变阻器并联后再与L2串联C.闭合开关S$2 ,灯泡I“I」2并联后再与滑动变阻器串联D.闭合开关S$2 ,灯泡5被短路，电压表测灯泡•两端的电压12.如图是玩具汽车的电路图，以下有关说法中正确的是（）A.电动机与灯泡是并联的机与灯泡是串联的C.电动机与灯泡工作时两端的电压不相等13.实验课上四位同学连接的电路如图所示，他们中连接错误的是（）B.电动D.开关S2控制整个电路14. 如图中四个灯泡的连接方式是（）L2A.四灯串联B.四灯并联联D. Li 、L2、S 并联，再与匚串联15. 某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会 亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示 意图合理的是 （二、填空题16. 小伟连接两灯并联电路的情况如图所示.当他“试触”时，发现电圧表的指针不动、电流表的指针很 快向右偏转，两灯都不发光.小敏指出他在电路连接中有错误.若闭合开关S,可能造成的后果是 ____________ : 现在请你只改接图电路中的一根导线，使电路连接完全正确.（在错接的导线上画X,然后画岀正确的接D.LIC. L 2. U. L4并联，再与Li 串D.B .线位置）思阳同学用一个电流表研究小灯泡的亮度实验中，为保护电路，连线时开关应,滑动变阻器的阻值调到.请用笔画线完成右图小电路的连接・若闭合开关，调节滑动变阻器使灯发光后，要想让电流表示数增大，应将滑片向（选填A或B）端移动，会看到灯泡亮度变・17. __________________________________________ 我国家庭电路屮，空调器正常工作的电压为伏，空调器与电灯之间是 _______________________________ 连接的（选填“串联”或“并联”）。
安全合理地利用原子核屮蕴藏的__________ 能，可以造福人类。
18.如图所示，某城市安装一种“按钮式红绿灯”.当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的__________ ;红灯和绿灯是_________ 联的.红绿灯实际上是发光二极管，它是由 _______ 材料制成的.19.汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的_______ :位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为_________ .20.如图所示，某同学要连接由匚和G组成的并联电路.若开关S要同时控制两盏灯，应将导线M端接到图中 __________ （选填“A”或“B”）点；若开关S只控制Li ,贝9导线的M端应该接到图中的 _________ （选填“A”或“B”）点.三、解答题21.在图示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.补上后要求:①电压表测小灯两端电压；②闭合电键S,向左端移动滑动变阻器的滑片P,小灯变亮.四、作图题22. 用笔画代替导线完成图1中电路的实物连接.耍求：两灯串联，其中一个电压表测量电源两端的电压、 一个电压表测量某一个灯泡两端的电压；并在图2方框内画出电路23. 设计一个自动防盗报警电路.要求：晚I'可房门被打开，细导线AB 被扯断，电铃发声自动报警，如图所4：——^••••T|…卜五. 实验探究题26•用“伏安法”测电阻，小华实验时的电路如图甲所赤25.根据图甲所示的电路图, 用笔画线代替导线（导线不能交叉），连接图乙屮的实物. （电流表使用大01 02量甲夕S.♦乙甲乙(1)请用笔画线代替导线，将实物电路连接完整.(2)正确连接电路后•闭合开关前滑片p应置于滑动变阻器的___________ 端(选填“左”或“右”)・(3)测量吋，当电压表的示数为2.4V吋，电流表的示数如图乙所示，则I二_________ A,根据实验数据可得Rx二_____ Q .(4)如果身边只有一只电流表或电压表，利用一已知阻值为R。
的定值电阻、开关、导线、电源等器材也可以测出未知电阻& .请仿照表中示例，设计测量R41值的其他方法.27.问题解决给你一根电阻丝，弹簧、电流表、开关、定值电阻、瓷筒各一只，导线若干，金属片，电源.请设计一个能通过电流表示数来比较物体所受重力大小的装置.请画图说明装置，并说明工作过程.(1)装置：(2)工作过程：六、综合题2&如图所示的电路屮，有儿根导线尚未连接，请用笔画线代替导线补上.补上后要求(1)两灯泡并联；电流表测灯4的电流(2)闭合开关后，向A端移动滑动变阻器的滑片P,两灯均变暗.220；并联；核能 开关；并：半导体 开关；并联 三、解答题一、单选题 1. 【答案】c 2. 【答案】C 3. 【答案】C 4. 【答案】C 5. 【答案】A 6. 【答案】A 7. 【答案】B 8. 【答案】D 9. 【答案】B 10. 【答案】C11. 【答案】C12. 【答案】A13. 【答案】C14. 【答案】16.【答案】烧坏电源或电流表;17. 【答案】答案解析部分【答案】 【答案】A ； B;B ；亮断开；最大值处;22.【答案】解：闭合开关S,向左端移动滑动变阻器的滑片P,小灯泡变亮，说明滑动变阻器接入电路的 阻值变小，故将左下接线柱与灯泡的右接线柱相连；将电压表的负接线柱与灯泡的左接线柱相连，如下图所示：四、作图题23.【答案】解：将两灯串联，因电源电压为3V,所以两电压表选用小量程，将一个电压表并联的电源两 端的，另处-个电压并联在另处一个灯泡两端，注意电压表正负接线柱的连接，如下左图所示：24.【答案】解：如图所示:五、实验探究题25.【答案】解：如下图所示:26.【答案】（1）(2)左测出RJ两端的电压山（2）将电压表与R。
并联，测出如图所示:（2）解：弹簧上放物体，物体越重，滑片向下移动，接入电路屮电阻变小，则电流变大，电流表的示数变大六、综合题28.【答案】（1）解：两只灯泡的连接方式为并联，电流表只测量通过灯4的电流（选大量程），4与电流表串联，再与a并联（2）解：闭合开关后，向A端移动滑动变阻器的滑片P,两灯均变暗，连入电阻变大，下面选B接线柱，如图所示：4.1电流-、单选题1•电灯厶和厶并联接入电路，通过它们的电流分别为厶和厶，干路中的电流为/ ，贝IJ （）A.厶〉III2.如图所示，要用电流表测量通过电灯4的电流，其中正确的是（3.如图四幅图均为九年级课本中电学实验实物连接图，其中电表的左接线柱均为“-”接线柱，四幅图的电路连接均有错误，其中有三幅图可通过改变一根导线的一端就可以修改正确，只有一幅图是需要改变多根导线的一端才可以修改正确的，这幅图是（）A.用电压表则灯L：?两端的电压L I伏安法测小灯泡的电阻D.在电阻一定吋探究电流与电压的关系4•如图所示，电源电压是5伏并保持不变，开关S 闭合后电压表的示数为3伏，贝lj （A. 厶两端的电压为3伏 B. 厶两端的电压为3伏 C. 厶两端的电压为2伏厶两端的电压为5伏5•用电流表测量通过灯•的电流，如图所示符合要求的电路是（）6.如图关于仪表的正确使用和电路的常规连接正确的是（）A .电曲拱电挣B .电圧衰播电凍D.LiLi7. 由同种材料制成的AB 和BC 两段导体，它们的长度相同，AB 的横截面积比BC 的小，将它们按照图 所示的方式串联在电路中，不计温度的影响，下列判断正确的是（）—0=5］）—ABCA.通过两段导体的电流：T AB VI BCB.两段导体两端的电压：U AB ^U BCC.两段导体的电阻值:R AB >R BC D.两段导体发热的功率：P AB <P BC&关于电流表和电压表的使用，下列说法错误的是（） A. 两表都不能将两接线柱直接接到电源的两极上 B. 若有两个量程，一般都先用大量程“试触” C. 使用前都应检查指针是否指零0.接入电路时，都应使电流从正接线柱流入，从负接线柱流出 9.如右图所示，已知两只灯泡Li 和4是并联,a 、b 表示电压表和电流表，下列说法正确的是（）A. a 是电流表，b 是电压 表压表，b 是电流表 C. a 、b 都是电流 表D. a> b 都是电压表导n 捋电海D .录用电署捋电凍B. a 是电210.（2017-绥化）下列关于电学元件使用的说法中，正确的是（）A.电流表可以直接连接到电源两级B.电压表应与被测用电器并联C.滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流D.电能表应并联接在家庭电路的干路上11.一学生使用电流表的时候，本应使用“ + ”和“3”两接线柱，但误将“ + ”和“0.6”两接线柱接入电路，而电流还是从“ + ”流入，从“0.6”流出，这样做的结果是( )A.指针不动B.指针摆动角度小了C.指针反向摆动D.指针摆动角度变大，电流表有可能烧坏12.将“6V 3W”和“6V 6W”的两只灯泡4和L?串联后接在电源两端，不考虑温度对灯丝电阻的影响，则 ( )A.电源电压为12V时，两只灯泡均能正常发光B.两个灯泡发光时，灯泡5比灯泡L】亮一些C.灯泡发光时，电路中允许通过的最大电流为1AD.灯泡■正常发光时，灯泡L?的实际功率是1. 5W13.如图所示的电路中，电流表测量的是( )A.通过灯1“的电流B.通过灯・的电流C.通过灯1小1.2的电流之和0.电源供给电路的总电流二、填空题14. _______ 如图，已知R2=3E ,电源电压U=10V,且保持不变，当闭合开关S,并调节滑片P使它位于Rs的A 处时，流过心的电流为I A,电压表示数为U H之后断开开关S,并调节滑片P,使它位于&的B处，这吋流过R3的电若两次电流I A：I B=1 : 2,则先后两次电压表示数5 : U2= _____________ ,滑动变阻器流为I B ,电压表示数为U2=2V O电阻R A :R B=，滑动变阻器消耗的电功率P A :P B= __ o15. __________________________________________________________ 家庭电路中常用带有开关的移动插座，插座上的开关与插座是_________________________________________ 联，插座与插座之间是_______ 联，如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的氏度将__________ , B弹簧的长度将__________ (选填“伸氏”、“缩短”或“不16. 通过甲、乙两个电阻的电流I 随其两端电压U 变化的情况如图所示.由图可知，电阻值比较大的是 _______ .把它们串联在电路中，当甲消耗的电功率为0.2W 时，乙消耗的电功率为 ___________17. ____________________________________________ 在使用电流表和电压表前都要检查指针是否在 位置.如图所示的电流表的示数为 电压表的示数为 _______ .在如图所示的电路中，电源电压保持不变，当开关S 闭合，甲、乙两表为电压表吋，两表的示数之比U 甲：U 乙二5： 4,贝I JR M R 尸 __ ；当开关S 断开，甲、乙为电流表时，两表示数之比是I 甲：I 乙二 _______ •19. _________________________________________________________________________ 如图所示，如果将不同的导体分別接到A 、B 之间，闭合开关，可通过观察、比较 ________________________ 来判断不同 导体电阻的大小.若两个导体的阻值差异不大，则可以用 ___________ 替换灯泡，作进一步的判断.变”)團1 團2三、解答题20.在如图所示的电路中将电源、电流表和电压表三个元件符号正确填入电路的空缺处，要求：闭合电键S, 滑动变阻器的滑片P向右移动时只有一个电表的示数变大.VP21.如图所示，当开关S闭合时，两只电流表人、A?的示数分别如图所示，问:(1)电流表人、A?使用的量程和读数分别是多少？(2)通过灯泡Li、5的电流分别是多少？22.小明利用如图所示的电路测量额定电压为2. 5V小灯泡的额定功率，图屮R。
