施耐德莫顿 INSTA BUS EIB智能楼宇控制系统方案施耐德莫顿 INSTA BUS EIB智能楼宇控制系统目录●设计简要●前言一、施耐德 I-BUS 总线控制系统特点及优势二、工程设计三、工程验收及竣工资料四、系统培训及维护设计简要1．品牌选择选用世界最先进的施耐德莫顿EIB/KNX INSTA BUS系统。
遵循欧洲电气安装总线EIB标准，系统具有高可靠性、灵活性、舒适性、安全性、经济性，强扩展能力，强兼容性和开放性。
2．功能实现采用智能面板和智能驱动模块，可定时开闭、调光,光线感应控制。
可统一管理，遥控开启等。
3．集成功能系统采用EIB网关，I- bus系统可接受其他系统干结点信号、交直流信号，实现消防系统、安保系统、音响系统、会议系统的联动，使灯光或设备及时联动。
4．施工EIB I-bus总线是带屏蔽的四芯控制线，可与共同电源线缆敷设，在强电系统中统一考虑，方便、节省。
前言现代化的建筑对于配套设施的需求越来越多样化，既要满足多功能的要求，又要易于操作，同时还要具有高度经济性，灵活性及安全性。
从而对楼宇的智能控制系统提出了更高的要求，越来越多的现代楼宇采用了智能灯光照明控制系统，从而达到了经济合理使用能源的目的，增强了自动化管理的程度，实现了绿色照明，楼宇自控、负荷控制，中央空调、供热系统，门禁、报警系统，无线巡更系统等应用的高度集成，构建起现代化建筑的自动化体系，用最好的性能价格比来迎接智能建筑时代的到来。
施耐德电气（中国）投资有限公司，简称施耐德公司，是一家专业大型电气公司，其EIB/KNX INSTA BUS智能安装系统已在各种建筑领域成熟使用近20年，自2001年进入中国市场以来，在上海F1国际赛车场、上海HYTTA REBENCY HOTEL、上海盛大金磐、北京新源大厦、滨海会展中心等大型项目中已得到使用。
由于施耐德INSTA BUS EIB控制系统的高度集成性和扩展性，向诸多系统提供了标准的物理接口，使该系统使用功能更为强大。

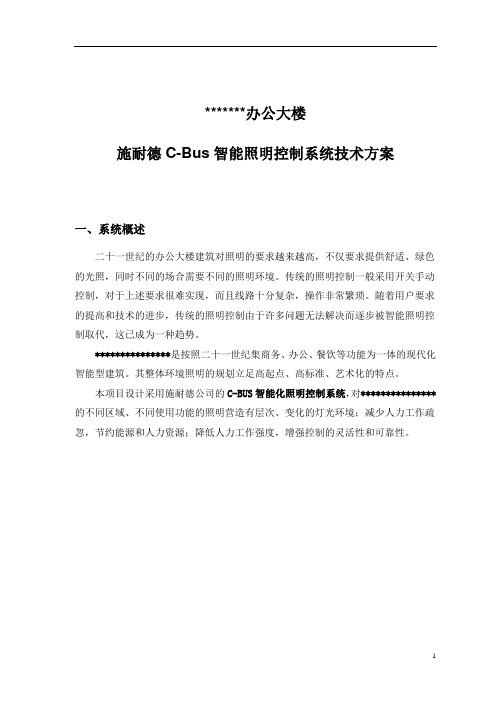

*******办公大楼施耐德C-Bus智能照明控制系统技术方案一、系统概述二十一世纪的办公大楼建筑对照明的要求越来越高，不仅要求提供舒适、绿色的光照，同时不同的场合需要不同的照明环境。
传统的照明控制一般采用开关手动控制，对于上述要求很难实现，而且线路十分复杂，操作非常繁琐。
随着用户要求的提高和技术的进步，传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。
***************是按照二十一世纪集商务、办公、餐饮等功能为一体的现代化智能型建筑。
其整体环境照明的规划立足高起点、高标准、艺术化的特点。
本项目设计采用施耐德公司的C-BUS智能化照明控制系统，对***************的不同区域、不同使用功能的照明营造有层次、变化的灯光环境；减少人力工作疏忽，节约能源和人力资源；降低人力工作强度，增强控制的灵活性和可靠性。
二、设计依据●建筑设计院提供的电气设计图●《民用电气设计规范》 JGJ/T16－92●《建筑电气安装工程质量检验评定标准》 GYJ1253－88●《民用建筑照明标准规范》 GBJ133－90●《智能建筑评估标准》 DG/TJ08－602－2001 J10105－2001三、设计原则及需求分析3.1 设计原则3.1.1可行性和适应性保证技术上的可行性和系统的可适应性3.1.2实用性和经济性贯彻全面应用，坚持实用、经济的原则3.1.3先进性和成熟性既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。
不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。
3.1.4开放性和标准性为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。
必须追求系统的开放性和标准性。
3.1.5可靠性和稳定性在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
