套筒灌浆连接的技术原理你看啊，在建筑的世界里，这套筒灌浆连接就像是一种神奇的“胶水”，不过呢，它可比普通胶水厉害多啦。
简单来说呢，套筒就像是一个小小的保护壳，它有自己独特的形状和结构哦。
这个套筒一般是金属做的，它中间是空心的，就像一个小管道似的。
那这个灌浆又是怎么回事呢？灌浆料可不得了，它就像是一群勤劳的小工兵，要去填充套筒里的空间呢。
灌浆料是一种特殊的材料，它有着很好的流动性，就像水一样能够到处流淌，但是呢，它又不会像水那么稀里哗啦的，等它凝固之后啊，就变得特别结实。
当我们要把两根钢筋连接起来的时候，就把这两根钢筋分别插到套筒的两端。
这个时候啊，套筒就像是一个小管家，把两根钢筋稳稳地接住了。
然后呢，就开始往套筒里面灌灌浆料啦。
灌浆料就会顺着套筒的内壁，慢慢地把整个空间都填满。
这个过程就像是给钢筋穿上了一层超级结实的铠甲，把两根钢筋紧紧地包裹在一起。
你想啊，这就好比两个人要紧紧地手拉手，但是光靠他们自己的力气可能还不够稳当。
这时候呢，套筒就像是一个大手，把他们的手包在一起，然后灌浆料就像是一种神奇的力量，让他们的手再也分不开啦。
而且哦，这种连接方式特别牢固。
它能够把两根钢筋的力量很好地传递出去。
比如说在高楼大厦里面，有很多的力量在钢筋里面传来传去的，就像接力赛一样。
如果连接不牢固，那这个接力赛就乱套啦。
但是有了套筒灌浆连接，就像是每个接力棒的交接都特别完美，力量能够顺利地从一根钢筋传到另一根钢筋，这样大楼就能够稳稳地站在那里啦。
还有哦，套筒灌浆连接在抗震方面也有很大的本事呢。
地震的时候啊，大楼就会晃来晃去的，这时候钢筋可不能松松垮垮的呀。
套筒灌浆连接就像是给钢筋之间上了一道保险，不管怎么晃，钢筋之间的连接都不会轻易断开。
这就像一群小伙伴在玩游戏，不管遇到什么困难，大家都紧紧地抱在一起，不分开呢。
从微观的角度看呀，灌浆料在凝固的过程中，会和钢筋的表面产生一种很亲密的关系。
它会紧紧地贴在钢筋上，就像小猴子抱着大树一样。

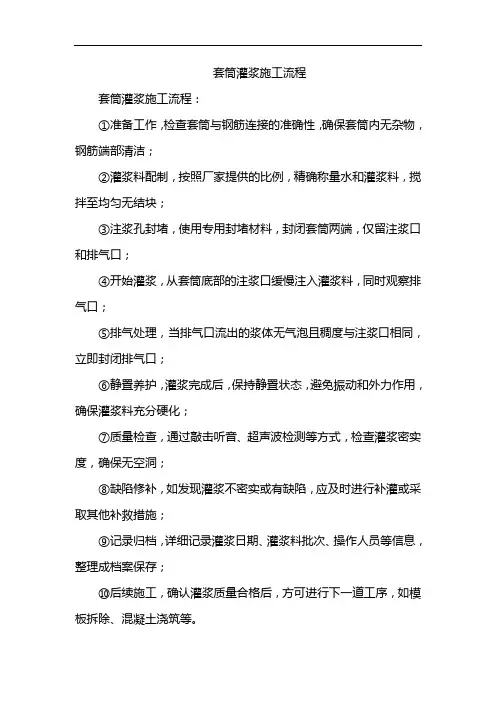

套筒灌浆施工流程
套筒灌浆施工流程：
①准备工作，检查套筒与钢筋连接的准确性，确保套筒内无杂物，钢筋端部清洁；
②灌浆料配制，按照厂家提供的比例，精确称量水和灌浆料，搅拌至均匀无结块；
③注浆孔封堵，使用专用封堵材料，封闭套筒两端，仅留注浆口和排气口；
④开始灌浆，从套筒底部的注浆口缓慢注入灌浆料，同时观察排气口；
⑤排气处理，当排气口流出的浆体无气泡且稠度与注浆口相同，立即封闭排气口；
⑥静置养护，灌浆完成后，保持静置状态，避免振动和外力作用，确保灌浆料充分硬化；
⑦质量检查，通过敲击听音、超声波检测等方式，检查灌浆密实度，确保无空洞；
⑧缺陷修补，如发现灌浆不密实或有缺陷，应及时进行补灌或采取其他补救措施；
⑨记录归档，详细记录灌浆日期、灌浆料批次、操作人员等信息，整理成档案保存；
⑩后续施工，确认灌浆质量合格后，方可进行下一道工序，如模板拆除、混凝土浇筑等。

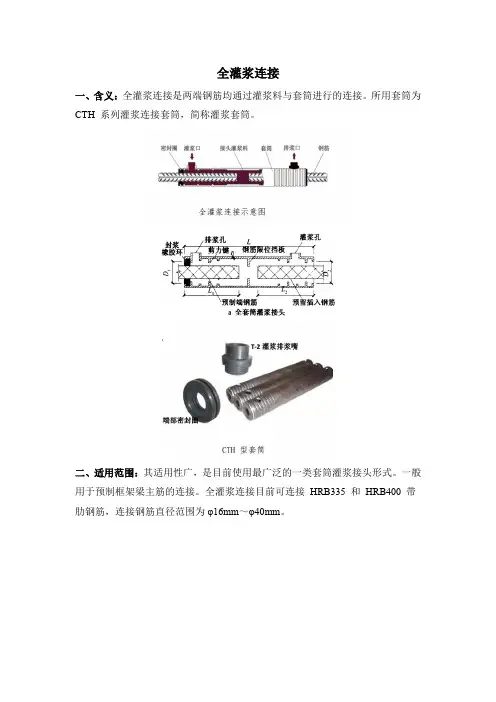

全灌浆连接一、含义：全灌浆连接是两端钢筋均通过灌浆料与套筒进行的连接。
所用套筒为CTH 系列灌浆连接套筒，简称灌浆套筒。
二、适用范围：其适用性广，是目前使用最广泛的一类套筒灌浆接头形式。
一般用于预制框架梁主筋的连接。
全灌浆连接目前可连接HRB335 和HRB400 带肋钢筋，连接钢筋直径范围为φ16mm～φ40mm。
三、工艺流程图：1、做标及装套筒：1）用记号笔做连接钢筋插入深度标记；2）将套筒全部套入一侧预制梁的连接钢筋上。
2、构件吊装固定：构件按安装要求吊装到位后固定。
3、套筒就位：吊装后，检查两侧构件伸出的待连接钢筋对正，偏差不得大于±5mm；且两钢筋相距间隙不得大于30mm。
将套筒按标记移至两对接钢筋中间。
1、灌浆料制备及灌浆料检验：检验流动度和现场强度2、灌浆连接：1）灌浆孔出浆孔检查（灌浆孔和出浆孔内有无影响砂浆流动的杂物，确保孔路畅通）；2）灌浆；3）接头充盈度检验（灌浆料凝固后，检查灌浆口、排浆口处，凝固的灌浆料上表面应高于套筒上缘）；4）灌浆施工记录3、灌浆后节点保护：灌浆后灌浆料同条件试块强度达到35MPa（特殊灌浆料1-3天）后方可进入下后续施工。
灌浆后24小时内不得使构件和关键层受到震动、碰撞。
四、受力机理以及破坏机制钢筋→钢筋与灌浆料接触面→灌浆料→灌浆料与套筒接触面→套筒钢筋受拉时，拉力P通过钢筋一灌浆料结合面的黏结作用传递给灌浆料，灌浆料再通过其与套筒内壁结合面的黏结作用传递给套筒。
钢筋与灌浆料结合面的黏结作用由材料黏附力f1、表面摩擦力f2和钢筋表面肋部与灌浆料之间的机械咬合力f3构成，钢筋中的应力通过该结合面传递到灌浆料中。
破坏形式有3种：①理想破坏模式为套筒外钢筋被拉断破坏；②钢筋-灌浆料结合面在钢筋拉断前失效，会造成钢筋拔出破坏③灌浆料-套筒结合面在钢筋拉断前失效，会造成灌浆料拔出破坏。
灌浆套筒质量问题灌浆套筒的三种破坏形式：套筒灌浆质量影响因素主要可分为2个阶段：构构件预制阶段和件安装阶段。
