套筒灌浆相关技术(最终版)

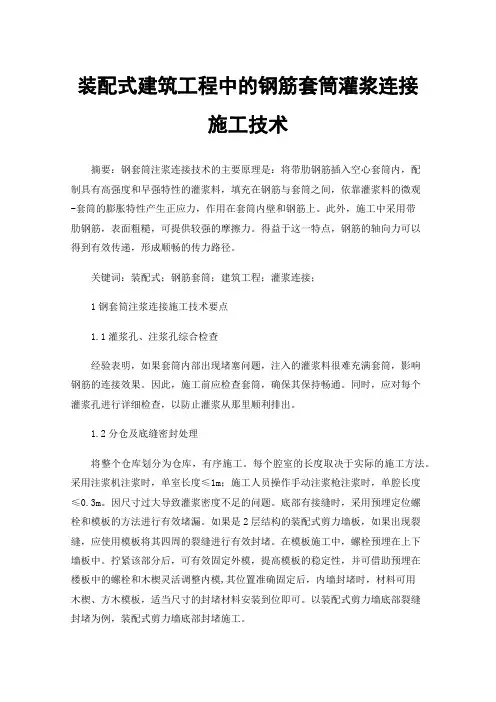

装配式建筑工程中的钢筋套筒灌浆连接施工技术摘要：钢套筒注浆连接技术的主要原理是：将带肋钢筋插入空心套筒内，配制具有高强度和早强特性的灌浆料，填充在钢筋与套筒之间，依靠灌浆料的微观-套筒的膨胀特性产生正应力，作用在套筒内壁和钢筋上。

此外，施工中采用带肋钢筋，表面粗糙，可提供较强的摩擦力。

得益于这一特点，钢筋的轴向力可以得到有效传递，形成顺畅的传力路径。

关键词：装配式；钢筋套筒；建筑工程；灌浆连接；1钢套筒注浆连接施工技术要点1.1灌浆孔、注浆孔综合检查经验表明，如果套筒内部出现堵塞问题，注入的灌浆料很难充满套筒，影响钢筋的连接效果。

因此，施工前应检查套筒，确保其保持畅通。

同时，应对每个灌浆孔进行详细检查，以防止灌浆从那里顺利排出。

1.2分仓及底缝密封处理将整个仓库划分为仓库，有序施工。

每个腔室的长度取决于实际的施工方法。

采用注浆机注浆时，单室长度≤1m；施工人员操作手动注浆枪注浆时，单腔长度≤0.3m。

因尺寸过大导致灌浆密度不足的问题。

底部有接缝时，采用预埋定位螺栓和模板的方法进行有效堵漏。

如果是2层结构的装配式剪力墙板，如果出现裂缝，应使用模板将其四周的裂缝进行有效封堵。

在模板施工中，螺栓预埋在上下墙板中。

拧紧该部分后，可有效固定外模，提高模板的稳定性，并可借助预埋在楼板中的螺栓和木楔灵活调整内模,其位置准确固定后，内墙封堵时，材料可用木楔、方木模板，适当尺寸的封堵材料安装到位即可。

以装配式剪力墙底部裂缝封堵为例，装配式剪力墙底部封堵施工。

1.3灌浆按比例选择原料，混合配制均匀性好的灌浆料，用于灌浆施工；为减少灌浆中的气泡量，搅拌后静置3～5分钟，以免气泡过多影响正常灌浆混凝土预制构件下部有灌浆孔,用于灌浆,灌浆期间应加强观察。

灌浆排出后，应用专用塑料塞堵住，完成灌浆。

1.4接头充填检查待灌浆凝固后，取出预置在灌浆孔和灌浆孔处的胶塞，判断灌浆在孔内的表面位置。

一般情况下，应高于灌浆孔下沿5mm以上，否则安排补灌。

钢筋套筒灌浆连接技术下面是本店铺给大家带来关于钢筋套筒灌浆连接技术的相关内容，以供参考。

技术内容钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒，通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料，灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术。

该技术将灌浆套筒预埋在混凝土构件内，在安装现场从预制构件外通过注浆管将灌浆料注入套筒，来完成预制构件钢筋的连接，是预制构件中受力钢筋连接的主要形式，主要用于各种装配整体式混凝土结构的受力钢筋连接。

钢筋套筒灌浆连接接头由钢筋、灌浆套筒、灌浆料三种材料组成，其中灌浆套筒分为半灌浆套筒和全灌浆套筒，半灌浆套筒连接的接头一端为灌浆连接，另一端为机械连接。

钢筋套筒灌浆连接施工流程主要包括：预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接，在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆。

竖向预制构件的受力钢筋连接可采用半灌浆套筒或全灌浆套筒。

构件宜采用联通腔灌浆方式，并应合理划分连通腔区域。

构件也可采用单个套筒独立灌浆，构件就位前水平缝处应设置坐浆层。

套筒灌浆连接应采用由经接头型式检验确认的与套筒相匹配的灌浆料，使用与材料工艺配套的灌浆设备，以压力灌浆方式将灌浆料从套筒下方的进浆孔灌入，从套筒上方出浆孔流出，及时封堵进出浆孔，确保套筒内有效连接部位的灌浆料填充密实。

水平预制构件纵向受力钢筋在现浇带处连接可采用全灌浆套筒连接。

套筒安装到位后，套筒注浆孔和出浆孔应位于套筒上方，使用单套筒灌浆专用工具或设备进行压力灌浆，灌浆料从套筒一端进浆孔注入，从另一端出浆口流出后，进浆、出浆孔接头内灌浆料浆面均应高于套筒外表面最高点。

套筒灌浆施工后，灌浆料同条件养护试件的抗压强度达到35MPa 后，方可进行对接头有扰动的后续施工。

技术指标钢筋套筒灌浆连接技术的应用须满足国家现行标准《装配式混凝土技术规程》JGJ1、《钢筋套筒灌浆连接应用技术规程》JGJ355和《装配式混凝土建筑技术标准》GB/T51231的相关规定。

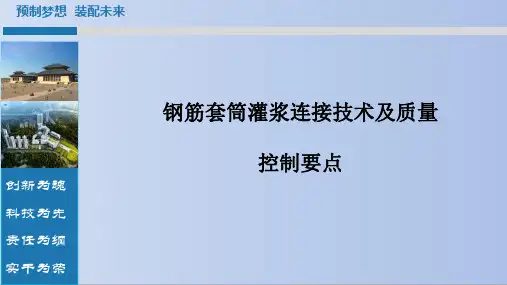

创新为魂 科技为先 责任为纲 钢筋套筒灌浆连接技术及质量控制要点一、灌浆套筒创新为魂科技为先责任为纲创新为魂 科技为先 责任为纲 一、钢筋套筒灌浆连接原理钢筋套筒灌浆连接是在内腔有凸凹抗剪槽的金属套筒内插入带肋钢筋，并灌注高强、早强、可微膨胀的水泥基灌浆料，灌浆料凝固填满套筒内腔，并将钢筋握裹在套筒内的一种连接技术。

受力原理是：刚度很大的套筒对可微膨胀灌浆料起到包裹和约束作用，高强灌浆料将带肋的钢筋握裹在有凸凹抗剪槽的套筒内，固化后形成一个整体，粗糙的带肋钢筋和凸凹的套筒内腔都增大了连接的摩擦力，从而实现钢筋连接。

创新为魂 科技为先 责任为纲 二、钢筋套筒灌浆连接工艺发展背景1960年灌浆式接头套管是 Alfred A . Yee 博士发明的，最初在夏威夷檀香山的38层 Ala Moana 酒店的预制混凝土圆柱竖向连接中使用了拼接套管。

1973年 Nisso Master Builders ( NMB ）将拼接套管引入日本，并获得了日本建筑中心（ BCJ ）的批准。

1975年由于 NMB 拼接套管的出色性能，日本允许使用在8层预制剪力墙中。

1977年成立 Splice Sleeve Japan , Ltd .( SSJL ）是为了专门制造和销售 NMB Splice - Sleeves 。

国际建筑官员会议（ ICBO ）第3029号认可。

新西兰政府的批准。

1981年 NMB 在日本住房和城市发展委员会（ HUD ）的领导下开始主导5层预制混凝土住房项目的主要市场。

1982年获得日本土木工程师学会（ JSCE ）的批准。

1987年 NMB 首次应用于新川崎的高30层住宅楼1988年 Splice Sleeve North America , Inc .( sSNA ）在加利福尼亚州萨克拉曼多成立。

1989年NMB 在东京市中心的37层大川端高层住宅中使用。

1991年 NMB 在拉斯维加斯的 MGM 大酒店的（30层）5000多个房间中使用。

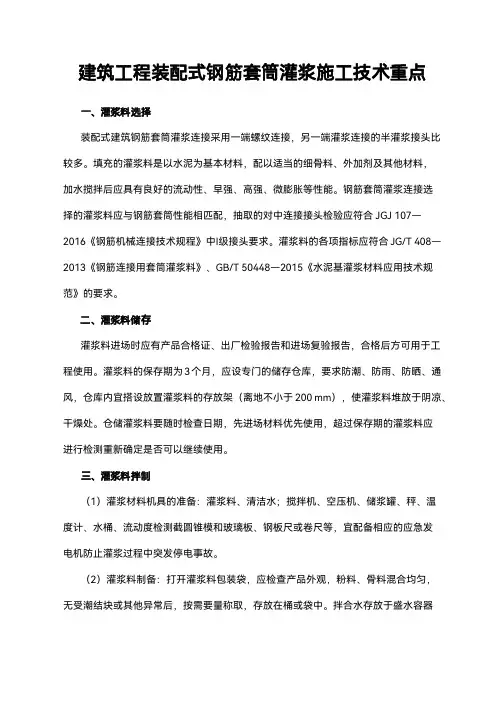

建筑工程装配式钢筋套筒灌浆施工技术重点一、灌浆料选择装配式建筑钢筋套筒灌浆连接采用一端螺纹连接，另一端灌浆连接的半灌浆接头比较多。

填充的灌浆料是以水泥为基本材料，配以适当的细骨料、外加剂及其他材料，加水搅拌后应具有良好的流动性、早强、高强、微膨胀等性能。

钢筋套筒灌浆连接选择的灌浆料应与钢筋套筒性能相匹配，抽取的对中连接接头检验应符合JGJ 107—2016《钢筋机械连接技术规程》中Ⅰ级接头要求。

灌浆料的各项指标应符合JG/T 408—2013《钢筋连接用套筒灌浆料》、GB/T 50448—2015《水泥基灌浆材料应用技术规范》的要求。

二、灌浆料储存灌浆料进场时应有产品合格证、出厂检验报告和进场复验报告，合格后方可用于工程使用。

灌浆料的保存期为3个月，应设专门的储存仓库，要求防潮、防雨、防晒、通风，仓库内宜搭设放置灌浆料的存放架（离地不小于200 mm），使灌浆料堆放于阴凉、干燥处。

仓储灌浆料要随时检查日期，先进场材料优先使用，超过保存期的灌浆料应进行检测重新确定是否可以继续使用。

三、灌浆料拌制（1）灌浆材料机具的准备：灌浆料、清洁水；搅拌机、空压机、储浆罐、秤、温度计、水桶、流动度检测截圆锥模和玻璃板、钢板尺或卷尺等，宜配备相应的应急发电机防止灌浆过程中突发停电事故。

（2）灌浆料制备：打开灌浆料包装袋，应检查产品外观，粉料、骨料混合均匀，无受潮结块或其他异常后，按需要量称取，存放在桶或袋中。

拌合水存放于盛水容器也按相应配合比称量好，然后把灌浆料倒入搅拌机中，启动搅拌机并慢慢加水，均匀搅拌7~8 min，再静置2~3 min排除气泡。

（3）浆料流动度试验：灌浆前，湿润玻璃板和截圆锥模，把截圆锥模放置在玻璃板中央，将搅拌好的灌浆料倒满试模，振动排出气体，慢慢提起圆锥试模，待浆料无扰动条件下自由流动扩散直至停止，测量两个垂直方向的扩展度，取平均值即为灌浆料的流动度。

要求初始流动度不小于300 mm，30 min流动度不小于260 mm，一般情况在200~300 mm之间为合格。

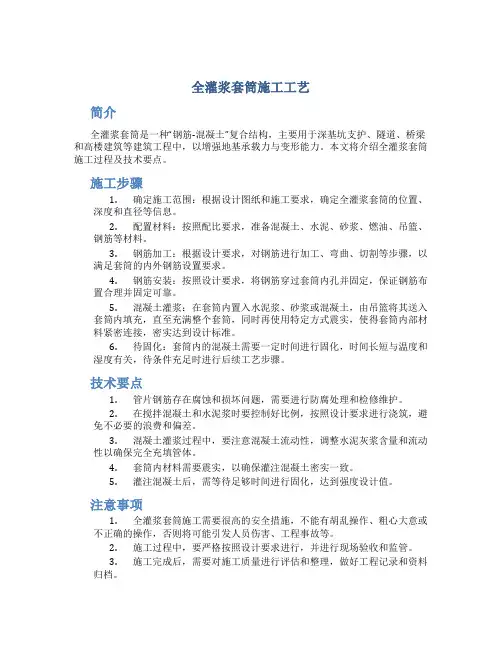

全灌浆套筒施工工艺简介全灌浆套筒是一种“钢筋-混凝土”复合结构，主要用于深基坑支护、隧道、桥梁和高楼建筑等建筑工程中，以增强地基承载力与变形能力。

本文将介绍全灌浆套筒施工过程及技术要点。

施工步骤1.确定施工范围：根据设计图纸和施工要求，确定全灌浆套筒的位置、深度和直径等信息。

2.配置材料：按照配比要求，准备混凝土、水泥、砂浆、燃油、吊篮、钢筋等材料。

3.钢筋加工：根据设计要求，对钢筋进行加工、弯曲、切割等步骤，以满足套筒的内外钢筋设置要求。

4.钢筋安装：按照设计要求，将钢筋穿过套筒内孔并固定，保证钢筋布置合理并固定可靠。

5.混凝土灌浆：在套筒内置入水泥浆、砂浆或混凝土，由吊篮将其送入套筒内填充，直至充满整个套筒，同时再使用特定方式震实，使得套筒内部材料紧密连接，密实达到设计标准。

6.待固化：套筒内的混凝土需要一定时间进行固化，时间长短与温度和湿度有关，待条件充足时进行后续工艺步骤。

技术要点1.管片钢筋存在腐蚀和损坏问题，需要进行防腐处理和检修维护。

2.在搅拌混凝土和水泥浆时要控制好比例，按照设计要求进行浇筑，避免不必要的浪费和偏差。

3.混凝土灌浆过程中，要注意混凝土流动性，调整水泥灰浆含量和流动性以确保完全充填管体。

4.套筒内材料需要震实，以确保灌注混凝土密实一致。

5.灌注混凝土后，需等待足够时间进行固化，达到强度设计值。

注意事项1.全灌浆套筒施工需要很高的安全措施，不能有胡乱操作、粗心大意或不正确的操作，否则将可能引发人员伤害、工程事故等。

2.施工过程中，要严格按照设计要求进行，并进行现场验收和监管。

3.施工完成后，需要对施工质量进行评估和整理，做好工程记录和资料归档。

以上为全灌浆套筒施工过程及技术要点的简述，希望对建筑工程的从业人员能有所帮助。

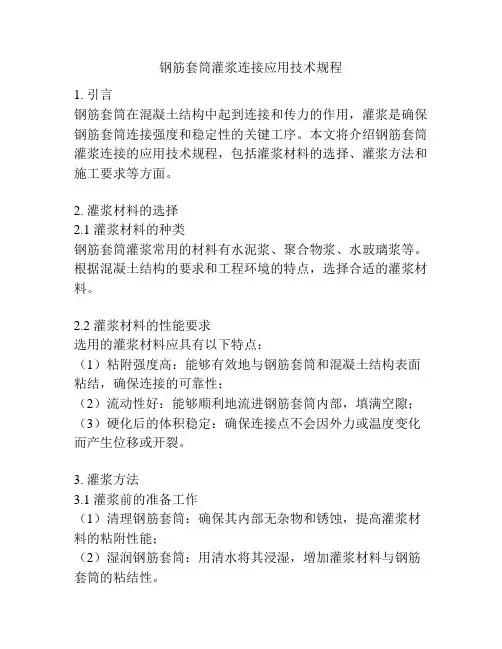

钢筋套筒灌浆连接应用技术规程1. 引言钢筋套筒在混凝土结构中起到连接和传力的作用，灌浆是确保钢筋套筒连接强度和稳定性的关键工序。

本文将介绍钢筋套筒灌浆连接的应用技术规程，包括灌浆材料的选择、灌浆方法和施工要求等方面。

2. 灌浆材料的选择2.1 灌浆材料的种类钢筋套筒灌浆常用的材料有水泥浆、聚合物浆、水玻璃浆等。

根据混凝土结构的要求和工程环境的特点，选择合适的灌浆材料。

2.2 灌浆材料的性能要求选用的灌浆材料应具有以下特点：（1）粘附强度高：能够有效地与钢筋套筒和混凝土结构表面粘结，确保连接的可靠性；（2）流动性好：能够顺利地流进钢筋套筒内部，填满空隙；（3）硬化后的体积稳定：确保连接点不会因外力或温度变化而产生位移或开裂。

3. 灌浆方法3.1 灌浆前的准备工作（1）清理钢筋套筒：确保其内部无杂物和锈蚀，提高灌浆材料的粘附性能；（2）湿润钢筋套筒：用清水将其浸湿，增加灌浆材料与钢筋套筒的粘结性。

3.2 灌浆的施工步骤（1）固定钢筋套筒：利用适当的辅助工具将钢筋套筒稳固地固定在需要连接的钢筋上；（2）预灌浆：将灌浆材料预先浇入连接孔内，使其填满空隙，并排除气泡；（3）灌浆：在预灌浆材料凝固后，将灌浆材料从连接孔中一次性灌入，确保灌浆材料的充实度和连续性；（4）回灌浆：等待灌浆材料开始凝固后，从另一端开始迅速回灌，以充实灌浆材料。

4. 施工要求4.1 温度要求灌浆施工应在温度适宜的条件下进行，一般在5℃以上的环境下进行。

4.2 充实度要求灌浆材料的充实度应达到设计要求，且能够填满钢筋套筒的空隙，确保连接的紧密性。

4.3 施工速度要求灌浆材料的凝固时间一般较短，因此灌浆施工应迅速进行，以保证整个连接孔的灌浆进度一致。

4.4 控制膨胀力由于灌浆材料在固化过程中会产生一定的膨胀力，因此在施工过程中要控制好膨胀力的大小，避免对结构产生不利影响。

5. 施工注意事项5.1 施工现场的准备应保持施工现场的整洁，确保施工材料的质量和环境的安全性。

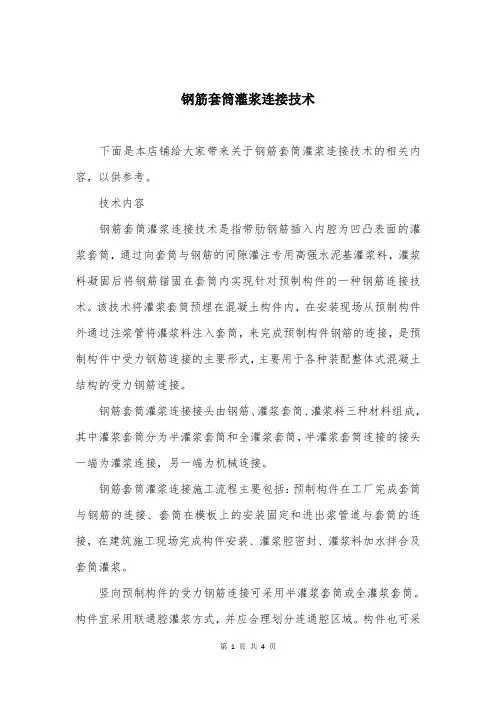

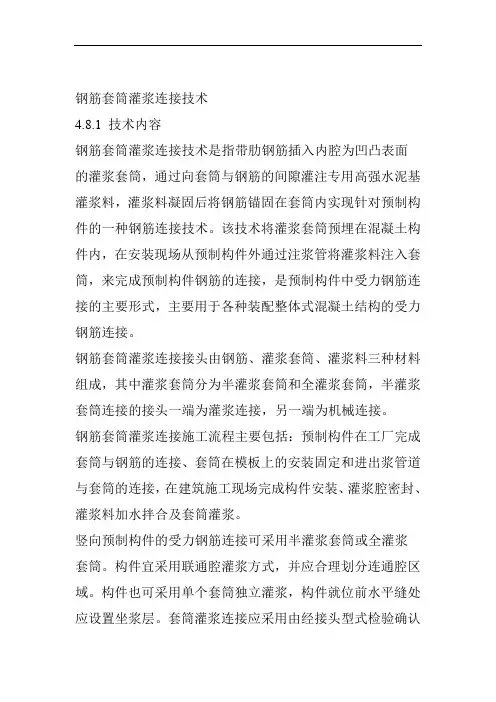

钢筋套筒灌浆连接技术4.8.1 技术内容钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒，通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料，灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术。

该技术将灌浆套筒预埋在混凝土构件内，在安装现场从预制构件外通过注浆管将灌浆料注入套筒，来完成预制构件钢筋的连接，是预制构件中受力钢筋连接的主要形式，主要用于各种装配整体式混凝土结构的受力钢筋连接。

钢筋套筒灌浆连接接头由钢筋、灌浆套筒、灌浆料三种材料组成，其中灌浆套筒分为半灌浆套筒和全灌浆套筒，半灌浆套筒连接的接头一端为灌浆连接，另一端为机械连接。

钢筋套筒灌浆连接施工流程主要包括：预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接，在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆。

竖向预制构件的受力钢筋连接可采用半灌浆套筒或全灌浆套筒。

构件宜采用联通腔灌浆方式，并应合理划分连通腔区域。

构件也可采用单个套筒独立灌浆，构件就位前水平缝处应设置坐浆层。

套筒灌浆连接应采用由经接头型式检验确认的与套筒相匹配的灌浆料，使用与材料工艺配套的灌浆设备，以压力灌浆方式将灌浆料从套筒下方的进浆孔灌入，从套筒上方出浆孔流出，及时封堵进出浆孔，确保套筒内有效连接部位的灌浆料填充密实。

水平预制构件纵向受力钢筋在现浇带处连接可采用全灌浆套筒连接。

套筒安装到位后，套筒注浆孔和出浆孔应位于套筒上方，使用单套筒灌浆专用工具或设备进行压力灌浆，灌浆料从套筒一端进浆孔注入，从另一端出浆口流出后，进浆、出浆孔接头内灌浆料浆面均应高于套筒外表面最高点。

套筒灌浆施工后，灌浆料同条件养护试件的抗压强度达到35 MPa后，方可进行对接头有扰动的后续施工。

4.8.2 技术指标钢筋套筒灌浆连接技术的应用须满足国家现行标准《装配式混凝土技术规程》JGJ 1、《钢筋套筒灌浆连接应用技术规程》JGJ 355和《装配式混凝土建筑技术标准》GB/T 51231的相关规定。

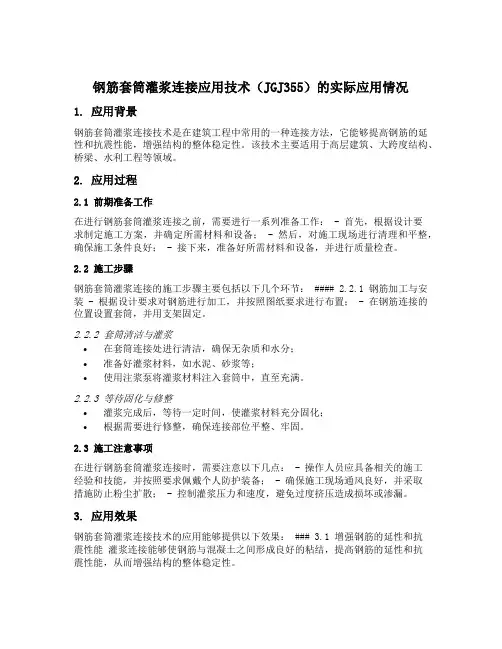

钢筋套筒灌浆连接应用技术（JGJ355）的实际应用情况1. 应用背景钢筋套筒灌浆连接技术是在建筑工程中常用的一种连接方法，它能够提高钢筋的延性和抗震性能，增强结构的整体稳定性。

该技术主要适用于高层建筑、大跨度结构、桥梁、水利工程等领域。

2. 应用过程2.1 前期准备工作在进行钢筋套筒灌浆连接之前，需要进行一系列准备工作： - 首先，根据设计要求制定施工方案，并确定所需材料和设备； - 然后，对施工现场进行清理和平整，确保施工条件良好； - 接下来，准备好所需材料和设备，并进行质量检查。

2.2 施工步骤钢筋套筒灌浆连接的施工步骤主要包括以下几个环节： #### 2.2.1 钢筋加工与安装 - 根据设计要求对钢筋进行加工，并按照图纸要求进行布置； - 在钢筋连接的位置设置套筒，并用支架固定。

2.2.2 套筒清洁与灌浆•在套筒连接处进行清洁，确保无杂质和水分；•准备好灌浆材料，如水泥、砂浆等；•使用注浆泵将灌浆材料注入套筒中，直至充满。

2.2.3 等待固化与修整•灌浆完成后，等待一定时间，使灌浆材料充分固化；•根据需要进行修整，确保连接部位平整、牢固。

2.3 施工注意事项在进行钢筋套筒灌浆连接时，需要注意以下几点： - 操作人员应具备相关的施工经验和技能，并按照要求佩戴个人防护装备； - 确保施工现场通风良好，并采取措施防止粉尘扩散； - 控制灌浆压力和速度，避免过度挤压造成损坏或渗漏。

3. 应用效果钢筋套筒灌浆连接技术的应用能够提供以下效果： ### 3.1 增强钢筋的延性和抗震性能灌浆连接能够使钢筋与混凝土之间形成良好的粘结，提高钢筋的延性和抗震性能，从而增强结构的整体稳定性。

3.2 提高连接部位的承载能力通过灌浆连接，可以增加连接部位的有效截面积，提高其承载能力，确保结构在受力时不会出现断裂或滑移等问题。

3.3 提升工程施工质量钢筋套筒灌浆连接技术具有施工简便、效果可靠等特点，可以提升工程施工质量，并减少后期维修和加固的需求。

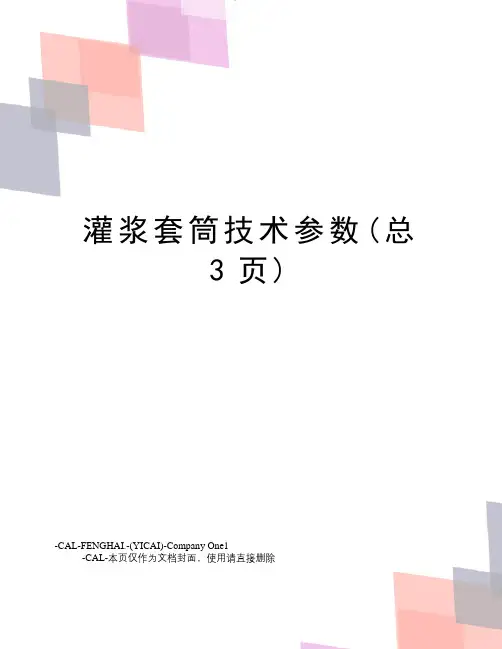

灌浆套筒技术参数(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除上海利物宝建筑科技有限公司钢筋连接用全灌浆套筒1．套筒规格、尺寸及技术要求等形式及型号规格普通套筒形式本标准所指套筒为全灌浆球磨铸铁铸造套筒，其形式如图1.1所示：图 1.1 铸造灌浆套筒示意图型号及规格尺寸普通套筒型号及其规格尺寸见表1.1。

表1.1 普通套筒型号及规格尺寸梁用套筒形式梁用套筒形式如图1.2所示：图1.2 梁用全灌浆套筒示意图型号及规格尺寸梁用套筒型号及其规格尺寸见表1.2。

表1.2 梁用全灌浆套筒规格及主要尺寸一览表梁用分体式套筒形式梁用套筒形式如图1.3所示：图1.3 梁用分体式全灌浆套筒示意图型号及规格尺寸梁用套筒型号及其规格尺寸见表1.3。

表1.3 梁用分体式全灌浆套筒规格及主要尺寸一览表要求一般规定1.2.1.1 套筒应按设计要求进行生产，规格、型号、尺寸及公差应在按标准中规定执行。

1.2.1.2 套筒与钢筋组成的连接接头是承载受力构件，不可作为导电、传热的物体使用。

1.2.1.3 套筒最大应力处的套筒屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.1倍。

1.2.1.4 套筒长度应根据试验确定，且灌浆连接端钢筋锚固长度不宜小于8倍钢筋直径，套筒中间轴向定位点两侧应预留钢筋安装调整长度，预制端不应小于10mm，现场装配端不应小于20mm。

1.2.1.5套筒出厂前应有防锈措施。

材料性能1.2.2.1 套筒采用铸造工艺制造，材料选用球墨铸铁。

1.2.2.2 采用球墨铸铁制造的套筒，材料应符合GB/T 1348的规定，其材料性能尚应符合表1.2的规定及国家行业标准《钢筋连接用灌浆套筒》JG/T398-2012的规定并采用JG/T398-2012规定方法进行检验。

表1.2 球墨铸铁套筒的材料性能尺寸偏差套筒的尺寸偏差应符合表1.3的规定。

钢筋套筒灌浆技术钢筋套筒灌浆技术是一种常用的建筑施工技术，主要用于加固混凝土结构中的钢筋，提高结构的承载能力和抗震性能。

本文将从介绍该技术的原理、施工步骤、材料要求以及应用范围等方面进行详细阐述。

一、原理钢筋套筒灌浆技术是指在钢筋周围套上管道，通过灌浆材料将钢筋与混凝土牢固地连接在一起。

这样可以增加钢筋与混凝土之间的摩擦力，提高结构的整体强度和稳定性。

同时，灌浆材料还能填充钢筋与混凝土之间的空隙，防止钢筋锈蚀和混凝土开裂，延长结构的使用寿命。

二、施工步骤1. 准备工作：清理施工现场，确保钢筋表面无锈蚀和杂物，并检查钢筋的位置和排布是否符合设计要求。

2. 安装套筒：将预先制作好的钢筋套筒放置在钢筋上，确保套筒与钢筋之间留有一定的间隙，以便灌浆材料的注入。

3. 灌浆材料的选择：根据具体情况选择合适的灌浆材料，常用的有水泥浆、环氧树脂浆等。

灌浆材料应具有较好的流动性和粘附性，以便充分填充钢筋与混凝土之间的空隙。

4. 灌浆施工：使用专用的注浆设备将灌浆材料注入套筒中，从下至上逐层进行，直至灌满整个套筒。

同时，要注意控制注浆的速度和压力，以防止灌浆材料外溢或产生气泡。

5. 养护处理：灌浆完成后，应进行养护处理，保证灌浆材料充分凝固和固化。

一般需进行湿养护，保持一定的湿度和温度，以促进灌浆材料的硬化和固结。

三、材料要求1. 钢筋套筒：通常采用钢质材料制作，具有一定的强度和耐腐蚀性。

2. 灌浆材料：常用的有水泥浆、环氧树脂浆等。

灌浆材料应符合国家相关标准，具有良好的流动性、粘附性和抗压强度。

3. 注浆设备：应选用专业的注浆设备，以确保灌浆过程的稳定性和灌浆质量。

四、应用范围钢筋套筒灌浆技术主要应用于混凝土结构中的梁、柱、墙等部位的钢筋加固。

特别适用于旧建筑的结构加固和抗震加固工程中，可以有效提高结构的抗震性能和承载能力。

此外，在新建建筑中也可以采用钢筋套筒灌浆技术，以提高结构的整体质量和安全性。

总结：钢筋套筒灌浆技术是一种重要的建筑施工技术，通过在钢筋周围套上管道，并注入灌浆材料，实现钢筋与混凝土的紧密连接。

前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4分类及型号 (2)4.1 分类 (2)4.2 型号 (3)5 要求 (3)5.1 一般规定 (3)5.2 材料性能 (3)5.3 尺寸偏差 (4)5.4 外观 (4)5.5 连接接头性能 (4)6 试验方法 (4)6.1 套筒 (4)6.2 接头 (5)7 检验规则 (6)7.1 出厂检验 (6)7.2 型式检验 (6)8 标志、包装、运输和贮存 (7)8.1 标志 (7)8.2 包装 (7)8.3 运输和贮存 (7)附录A（资料性附录）钢筋连接用灌浆套筒产品合格证 (8)1前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准由中华人民共和国住房和城乡建设部标准定额研究所提出。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口。

本标准起草单位：中国建筑科学研究院、广西建工集团第二建筑工程有限责任公司、北京榆构有限公司、廊坊凯博建设机械科技有限公司、中冶建筑研究总院有限公司、建研科技股份有限公司、中太建设集团股份有限公司、北京市建筑工程研究院有限责任公司、沛丰建筑工程(上海)有限公司、浙江省建工集团有限责任公司、宝业集团浙江建设产业研究院有限公司。

本标准主要起草人：刘子金叶彤蒋勤俭赵红学钱冠龙常卫华张明礼李大宁张心忠蔡苍槐金睿余亚超梁浩。

1钢筋连接用灌浆套筒1 范围本标准规定了钢筋连接用灌浆套筒的术语和定义、分类及型号、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于钢筋混凝土结构中满足GB 1499.2及GB 13014直径为12mm～40mm 钢筋接头用灌浆套筒（以下简称套筒）。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 197 普通螺纹公差GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法GB/T 699 优质碳素结构钢GB/T 1348 球墨铸铁件GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T 1591 低合金高强度结构钢GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备GB/T 3077 合金结构钢GB/T 8162 结构用无缝钢管GB/T 9174 一般货物运输包装通用技术条件GB/T 9441 球墨铸铁金相检验GB 13014 钢筋混凝土用余热处理钢筋GB/T 13298 金属显微组织检验方法JGJ 107-2010 钢筋机械连接技术规程3 术语和定义下列术语和定义适用于本文件。

预制剪力墙套筒灌浆施工技术摘要：本文介绍了装配式建筑整体式剪力墙结构中受力钢筋钢筋套筒灌浆连接方式，目前存在预留钢筋移位、底部区域漏浆、灌浆不饱满等主要施工质量问题。

本文通过采用定制限位钢板对首层预埋竖向钢筋进行限制，对构件下部连接区使用PE棒分仓，并使用封缝料对构件安装后下部进行二次封缝，严控灌浆施工规范要求下部灌浆口灌浆，上部出浆口出浆立即封堵，以及采用估算法预测单个灌浆料用量与实际施工使用灌浆料数量进行对比等施工技术的运用确保了预制剪力墙套筒灌浆的施工质量。

关键词：装配式建筑；预制剪力墙；套筒灌浆；一、引言钢筋套筒灌浆连接是装配整体式剪力墙结构中受力钢筋的重要连接方式，其施工质量对结构建筑的整体性、安全性有着重大影响，经调查发现此类施工主要存在预留钢筋移位、底部区域漏浆、灌浆不饱满等问题。

上述问题将会给钢筋混凝土结构带来较大质量隐患，影响构件安装精确度；影响混凝土对钢筋的握裹力；影响钢筋混凝土结构的整体性；影响混凝土对钢筋的保护作用，水可能透过孔洞锈蚀钢筋，从而影响结构的自防水和使用寿命。

二、主要技术原理：装配整体式剪力墙结构首层和转换层需要提前预留竖向受力钢筋，采用定制限位钢板对首层预埋竖向钢筋进行限制，确保其不受后续混凝土浇筑等其他工作扰动，使吊装时构件内套筒和钢筋准确连接；对构件下部连接区使用PE棒分仓，并使用封缝料对构件安装后下部进行二次封缝，确保灌浆施工时不漏浆；严控灌浆施工规范要求下部灌浆口灌浆，上部出浆口出浆立即封堵，并采用估算法预测单个灌浆料用量与实际施工使用灌浆料数量进行对比，判断套筒内部灌浆料是否饱满。

三、适用范围（1）适用于装配整体式剪力墙结构与多层装配式墙板结构；（2）适用于预制剪力墙套筒灌浆施工；（3）套筒上端钢筋采用直螺纹连接，下端钢筋通过灌浆料与套筒内部连接；（4）连接钢筋适用HRB335或HRB400带肋钢筋，直径范围为φ12mm~φ40mm。

四、施工工艺流程及操作要点（一）套筒灌浆主要施工工艺流程图4.1套筒灌浆施工流程（二）连接部位施工与检查（1）根据预制构件尺寸、连接部位等对限位钢板、箍筋等进行深化设计，绘制加工图纸，标明尺寸、开孔位置、固定位置，过程中严格按照深化设计图纸要求下料制作。

系列E：钢筋套筒灌浆连接技术预制构件的连接节点是装配式混凝土结构理论上的薄弱环节，而相邻预制构件钢筋的连接又是预制构件连接的关键。
