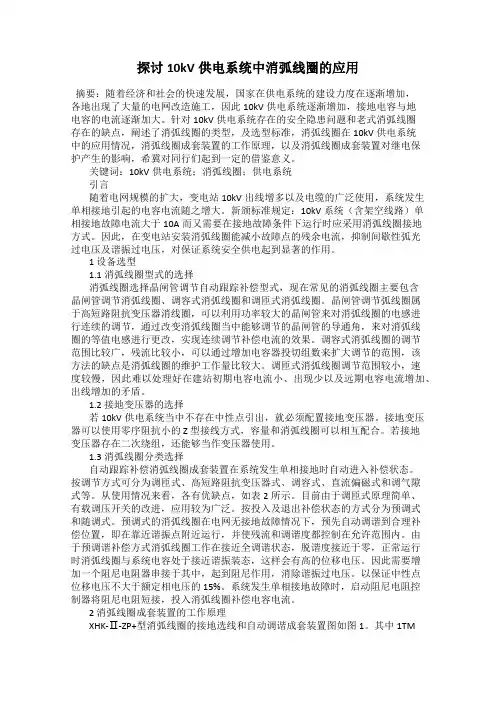

探讨10kV供电系统中消弧线圈的应用摘要：随着经济和社会的快速发展，国家在供电系统的建设力度在逐渐增加，各地出现了大量的电网改造施工，因此10kV供电系统逐渐增加，接地电容与地电容的电流逐渐加大。

针对10kV供电系统存在的安全隐患问题和老式消弧线圈存在的缺点，阐述了消弧线圈的类型，及选型标准，消弧线圈在10kV供电系统中的应用情况，消弧线圈成套装置的工作原理，以及消弧线圈成套装置对继电保护产生的影响，希冀对同行们起到一定的借鉴意义。

关键词：10kV供电系统；消弧线圈；供电系统引言随着电网规模的扩大，变电站10kV出线增多以及电缆的广泛使用，系统发生单相接地引起的电容电流随之增大。

新颁标准规定：10kV系统（含架空线路）单相接地故障电流大于10A而又需要在接地故障条件下运行时应采用消弧线圈接地方式。

因此，在变电站安装消弧线圈能减小故障点的残余电流，抑制间歇性弧光过电压及谐振过电压，对保证系统安全供电起到显著的作用。

1 设备选型1.1 消弧线圈型式的选择消弧线圈选择晶闸管调节自动跟踪补偿型式，现在常见的消弧线圈主要包含晶闸管调节消弧线圈、调容式消弧线圈和调匝式消弧线圈。

晶闸管调节弧线圈属于高短路阻抗变压器消线圈，可以利用功率较大的晶闸管来对消弧线圈的电感进行连续的调节，通过改变消弧线圈当中能够调节的晶闸管的导通角，来对消弧线圈的等值电感进行更改，实现连续调节补偿电流的效果。

调容式消弧线圈的调节范围比较广，残流比较小，可以通过增加电容器投切组数来扩大调节的范围，该方法的缺点是消弧线圈的维护工作量比较大。

调匝式消弧线圈调节范围较小，速度较慢，因此难以处理好在建站初期电容电流小、出现少以及远期电容电流增加、出线增加的矛盾。

1.2 接地变压器的选择若10kV供电系统当中不存在中性点引出，就必须配置接地变压器。

接地变压器可以使用零序阻抗小的 Z 型接线方式，容量和消弧线圈可以相互配合。

若接地变压器存在二次绕组，还能够当作变压器使用。

一、技术条件1.1 总则1.1.1 本技术规范书仅限于国电库玛拉克河小石峡水电站发电机中性点消弧线圈柜项目。

它包括消弧线圈柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2 供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

并且对设备安装地点所在国家有关安全、环保等强制性标准，要求满足其要求。

1.1.3 招标技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。

1.1.4 合同签定后，供方应提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由需方确认。

1.1.5 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。

1.1.7 本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.1.8 除非得到需方的认可，供方提供的设备、材料及零部件均不包含对人体有害的物质。

1.1.9 供方提供的资料数据单位全部采用国际单位制。

1.1.10 本设备技术规范书未尽事宜，由供需双方协商确定。

2 技术要求供方应遵循的主要现行标准GB 4208 《外壳防护等级》GB191 《包装贮运标志》DL/T 620 《交流电气装置的过电压保护和绝缘配合》GB 311.1 《高压输变电设备的绝缘配合》GB8287.1 《高压支柱绝缘子第一部分：技术条件》IEC60815 《污秽绝缘子选用导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB/T13384 《机电产品包装通用技术条件》GB11022 《高压开关设备通用技术条件》GB11021 《电气绝缘的耐热性评定和分级》GB2706 《交流高压电器动热稳定试验方法》GB3906 《交流金属封闭开关设备和控制设备》承包人采用的标准应不低于国家标准以及有关部颁标准。

选用的标准，应是签订合同时颁布的最新版本。

离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。

它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。

如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。

2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。

最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。

10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置培训教材专项部分1 概述本章主要介绍2009年国家电网公司66~500kV变电站用10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置物资采购标准的总体概况，它由一本通用技术规范和三本专用技术规范构成，通用技术规范中包含了所有10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置通用的技术条件和参数。

专用技术规范是针对各具体产品所提的技术条件和参数要求，每一本专用部分对应多种产品，如下表所示。

三本专用技术规范分别对应10kV消弧线圈接地变成套装置、10kV接地变压器装置、10kV消弧线圈装置三类产品，原则上是参考《国家电网公司输变电工程通用设备（2008年版）》中有关“消弧线圈、接地变及成套装置”章节对三类产品的规定来进行产品类别划分的，但也根据专家组的意见进行了一些修改。

最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。

物资采购标准中将接地变消弧线圈装置划分为10kV消弧线圈接地变成套装置、10kV接地变压器装置、10kV消弧线圈装置三个产品类别。

在10kV消弧线圈装置中根据其容量分为三种型号；在10kV接地变压器装置中根据其容量及有无带二次侧容量分为六种型号；在10kV消弧线圈接地变成套装置中根据10kV消弧线圈装置容量分为三大种型号，再根据10kV消弧线圈装置三大种容量下分为七小种10kV接地变压器装置型号。

10kV消弧线圈装置、10kV消弧线圈接地变成套装置根据10kV消弧线圈装置的调节方式又分为三种。

在选择10kV消弧线圈装置、10kV消弧线圈接地变成套装置时，容量与调节方式应各选其一，不可或缺。

10kV消弧线圈装置的容量包括315、630、1000kV A三种。

10kV接地变压器装置的容量包括400/10.5-100/0.4kV（带二次侧容量）、700/10.5-100/0.4kV（带二次侧容量）、1100/10.5-100/0.4kV（带二次侧容量）、315/10.5、630/10.5、1000/10.5六种。

技术规范书通用部分目录1 总则 (2)1.1 一般规定 (2)1.2 卖方应提供的资格文件 (3)1.3 工作范围 (3)1.4 对设计图纸、说明书和试验报告的要求 (3)1.5 标准和规范 (4)1.6 必须提交的技术数据和信息 (6)2使用条件 (6)3 技术参数及性能要求 (6)4 试验 (12)5 质量保证及管理 (13)6 技术服务、设计联络、工厂检验和监造 (13)6.1技术服务 (13)6.2设计联络 (13)6.3工厂检验和监造 (14)附录A使用条件 (15)附录B技术要求应答表 (15)表一技术参数一览表 (16)表二主要原材料及附件 (17)附录C技术偏差表 (17)附录D备品备件、专用工具和仪器仪表供货范围 (18)1 总则1.1一般规定1.1.1卖方必须有权威机关颁发的ISO–9001的认证书或等同的质量保证体系认证证书。

卖方应至少有相应电压等级容量，相同形式，相同结构 3 年 3 组以上的商业运行经验。

如发现有失实情况，招标方有权拒绝该投标。

对于同类设备在近5年内出现过严重故障情况，采取的技术整改措施有文件证明有效。

如果商务与技术有不一致，以商务为准。

1.1.2卖方应仔细阅读招标文件，包括商务和技术部分的所有规定。

由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致，卖方也可以推荐满足本技术规范要求的类似定型产品，但必须提出详细的规范偏差。

1.1.3本规范书提出了对消弧线圈成套装置技术参数、性能、结构、试验等方面的技术要求。

1.1.4本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合国标（GB）和相应的电力（DL）行业最新版本的标准和本规范书要求的优质产品。

1.1.5如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，应按照本规范书附录C的格式填写技术偏差表，并在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。

它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。

如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。

2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。

最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。

10kv箱变接地标准
对于10kV箱变的接地，有如下标准：
1. 接地电阻：整个接地网的接地电阻不应大于4欧姆。

2. 接地体连接：接地体应距离变（配）电所墙壁三米以外，接地体长度为米，两根接地体间距离以5米为宜。

3. 接地网形式：接地网形式以闭合环路式为好，如接地电阻不能满足要求时，可以附加外引式接地体。

4. 接地装置：变压器、开关设备和互感器(PT、CP)的金属外壳，配电柜、
控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等都需要进行接地。

在地下水位较高地区，只要满足接地电阻小于4欧姆时，接地柱可以为米长（接地体要求全部打入地下）。

以上内容仅供参考，建议咨询电气工程师获取更准确的信息。

10kV/250kVA消弧线圈接地变压器专用技术规范2015年12 月目录1 标准技术参数表 ................................................... 错误!未定义书签。

2 项目需求部分 ..................................................... 错误!未定义书签。

货物需求及供货范围一览表........................................ 错误!未定义书签。

必备的备品备件、专用工具和仪器仪表供货表........................ 错误!未定义书签。

图纸资料提交单位................................................ 错误!未定义书签。

工程概况 ....................................................... 错误!未定义书签。

使用条件 ....................................................... 错误!未定义书签。

项目单位技术差异表.............................................. 错误!未定义书签。

一次、二次及土建接口要求（适用扩建工程）........................ 错误!未定义书签。

3 投标人响应部分 ................................................... 错误!未定义书签。

技术偏差表（投标人填写）........................................ 错误!未定义书签。

销售及运行业绩表................................................ 错误!未定义书签。

消弧线圈及接地变压器运维技术标准1 运行规定1.1 一般规定1.1.1 消弧线圈控制屏交直流输入电源应由站用电系统、直流系统独立供电，不宜与其它电源并接，投运前应检查交直流电源正常并确保投入。

1.1.2 中性点经消弧线圈接地系统，应运行于过补偿状态。

1.1.3 中性点位移电压不得超过系统标称相电压的15%，中性点电流应小于5A。

1.1.4 中性点位移电压小于15%相电压时，消弧线圈允许长期运行。

1.1.5 接地变压器二次绕组所接负荷应在规定的范围内。

1.1.6 并联电阻投入超时跳闸出口应退出。

1.1.7 控制器正常应置于“自动”控制状态。

1.1.8 带有自动调整控制器的消弧线圈，脱谐度应调整在2%～15%之间。

1.1.9 运行中，当两段母线处于并列运行状态时，所属的两台消弧线圈控制器（或一控二的单台控制器）应能识别，并自动将消弧线圈转入主、从运行模式。

1.2 紧急停运规定发现消弧线圈下列情况之一，应立即汇报运行值班人员，申请将设备停运。

1.2.1 接地变压器或消弧线圈冒烟着火。

1.2.2 油浸式接地变压器或消弧线圈严重漏油或者喷油。

1.2.3 接地变压器或消弧线圈套管有严重破损和放电现象。

1.2.4 干式接地变压器或消弧线圈本体表面树枝状爬电现象。

1.2.5 阻尼电阻烧毁。

2 巡视及操作2.1 巡视2.1.1 例行巡视2.1.1.1 消弧线圈、接地变压器a) 设备铭牌、运行编号标识清晰可见。

b) 设备引线连接完好无过热。

c) 接地引下线应完好，接地标识清晰可见。

d) 干式消弧线圈、接地变表面无裂纹及放电现象。

e) 干式消弧线圈、接地变无异味。

f) 油浸式消弧线圈、接地变各部位密封应良好无渗漏。

g) 油浸式消弧线圈、接地变温度计外观完好、指示正常，储油柜的油位应与温度相对应。

h) 油浸式消弧线圈、接地变吸湿器呼吸正常，外观完好，吸附剂符合要求，油封油位正常。

i) 油浸式消弧线圈、接地变压力释放阀应完好无损。

10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范本规范对应的专用技术规范目录标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。

“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

7、各专业要求（如有）目录1总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、试验报告和说明书的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术数据和信息 (6)1.7备品备件 (6)1.8专用工具与仪器仪表 (6)1.9安装、调试、性能试验、试运行和验收 (6)2技术特性要求 (7)2.1成套装置技术要求 (7)2.2控制装置 (7)2.3接地变压器 (8)2.4消弧线圈 (8)2.5附属设备 (8)2.6箱式外壳 (8)2.7接口要求 (8)3.试验 (14)3.1型式试验 (14)3.2现场交接试验 (14)3.3例行试验 (14)4技术服务、设计联络、工厂检验和监造 (15)4.1技术服务 (15)4.2设计和设计联络会 (15)4.3工厂检验和监造 (16)投标人应具备的条件1.投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验。

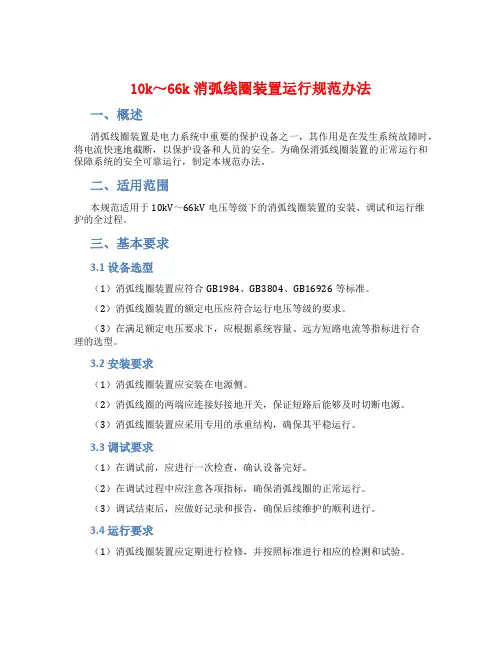

10k～66k消弧线圈装置运行规范办法一、概述消弧线圈装置是电力系统中重要的保护设备之一，其作用是在发生系统故障时，将电流快速地截断，以保护设备和人员的安全。

为确保消弧线圈装置的正常运行和保障系统的安全可靠运行，制定本规范办法。

二、适用范围本规范适用于10kV～66kV电压等级下的消弧线圈装置的安装、调试和运行维护的全过程。

三、基本要求3.1 设备选型（1）消弧线圈装置应符合GB1984、GB3804、GB16926等标准。

（2）消弧线圈装置的额定电压应符合运行电压等级的要求。

（3）在满足额定电压要求下，应根据系统容量、远方短路电流等指标进行合理的选型。

3.2 安装要求（1）消弧线圈装置应安装在电源侧。

（2）消弧线圈的两端应连接好接地开关，保证短路后能够及时切断电源。

（3）消弧线圈装置应采用专用的承重结构，确保其平稳运行。

3.3 调试要求（1）在调试前，应进行一次检查，确认设备完好。

（2）在调试过程中应注意各项指标，确保消弧线圈的正常运行。

（3）调试结束后，应做好记录和报告，确保后续维护的顺利进行。

3.4 运行要求（1）消弧线圈装置应定期进行检修，并按照标准进行相应的检测和试验。

（2）对于发生过短路的消弧线圈，应进行必要的检修和更换，确保设备的正常运行。

3.5 应急处理（1）发生故障时应及时报警，进行紧急处理，保证设备和工作人员的安全。

（2）对于严重故障，应采取相应措施进行停电处理，避免进一步的事故发生。

四、维护管理4.1 运行记录应建立清晰的运行记录，详细记录设备的运行情况及维护情况，便于后续的管理与分析。

4.2 维护保养定期对设备进行维护保养，对于发现的问题应及时修复，并及时更新维护计划。

4.3 更换周期消弧线圈装置具有一定的使用寿命，在达到更换周期时应及时更换。

五、安全注意事项（1）在安装、维护和操作过程中，应注意安全，确保人员的生命财产安全。

（2）严禁将非法操作人员进入设备范围。

（3）在停电、断电、接地等操作前，须进行严格的安全检查，防止操作失误。

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算我国电力系统中，10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A《一次设计手册》P81页）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果：1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2）持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器（简称接地变）就这样的情况下产生了。

接地变压器就是人为制造了一个中性点接地电阻，它的接地电阻一般很小。

另外接地变压器有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

对消弧线圈使用的国家相关规定一、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》电力行业标准《交流电气装置的过电压保护和绝缘配合》中规定：10 kV架空线路系统单相接地故障电流大于20 A或10 kV电缆线路系统单相接地故障电流大于30 A时应装设消弧线圈。

其理由是在此电流下电弧能自行熄灭。

本标准是根据原水利电力部1979年1月颁发的SDJ7—79《电力设备过电压保护设计技术规程》和1984年3月颁发的SD 119—84《500kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》经合并、修订之后提出的。

中华人民共和国电力工业部1997－04－21批准，1997－10－01实施。

3 系统接地方式和运行中出现的各种电压：3.1 系统接地方式3.1.1 110kV～500kV系统应该采用有效接地方式，即系统在各种条件下应该使零序与正序电抗之比(X0/X1)为正值并且不大于3，而其零序电阻与正序电抗之比(R0/X1)为正值并且不大于1。

110kV及220kV系统中变压器中性点直接或经低阻抗接地，部分变压器中性点也可不接地。

330kV及500kV系统中不允许变压器中性点不接地运行。

3.1.2 3kV～10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流不超过下列数值时，应采用不接地方式；当超过下列数值又需在接地故障条件下运行时，应采用消弧线圈接地方式：a)3kV～10kV钢筋混凝土或金属杆塔的架空线路构成的系统和所有35kV、66kV系统，10A。

b)3kV～10kV非钢筋混凝土或非金属杆塔的架空线路构成的系统，当电压为：1)3kV和6kV时，30A；2)10kV时，20A。

c)3kV～10kV电缆线路构成的系统，30A。

3.1.6 消弧线圈的应用a)消弧线圈接地系统，在正常运行情况下，中性点的长时间电压位移不应超过系统标称相电压的15%。

b)消弧线圈接地系统故障点的残余电流不宜超过10A，必要时可将系统分区运行。

10kV消弧线圈接地变成套装置1表1.1技术特性参数选填表（10kV消弧线圈、接地变、消弧线圈接地变成套装置）项目单位：见货物清单项目名称：见货物清单序号参数名称单位项目需求标准选项值项目要求值或表述1 调节方式—A:调匝式；（A1:≤50A9档；A2:≤100A14档；A3:≤165A19档）B: 调容式；C: 相控式；A32.1 使用环境—A:户内;B: 户外 A3.7 进出线方式—A：架空进线；B：电缆进线 B4.1 额定电压kV A：10.5;B：10.5/0.4 B 4.2 二次线圈容量（兼作所用变）A:0;B:100;C:200;D:315;E:500; C 4.4 联结组及联结组标号—A:ZN（不带二次绕组）;B: ZN,yn11（带二次绕组） B4.5 接地变绝缘方式—A:干式（环氧浇注）B:干式（诺曼克纸） A5.2 消弧线圈绝缘方式—A:干式（环氧浇注）B:干式（诺曼克纸） A6.2 控制电压—A：DC220V；B: DC110V B 6.10 变电站类型—A：智能变电站IEC61850；B：常规变电站通信协议 A9 防护等级—A：箱式外壳IP20(户内)；B：护栏（户内）；C:无；D：箱式外壳IP33(户外)；A选填规定1、本表由项目单位（或者委托的设计单位）根据项目货物实际，从“配置标准选项值”选择填写唯一标识（ABC......）或者阿拉伯数字，填写进“项目需求值或表述”栏；标识为“—”的字段无需填写具体信息。

2、不得删减或者增列本表及其主表（表1技术特性参数表）的任何条目。

表2.1组件材料选填表（消弧线圈接地变成套装置）项目单位：见货物清单项目名称：见货物清单序号货物规格型号消弧线圈接地变成套装置,AC10kV,1200kVA,干式,165A,调匝项目货物需求值元件名称配置标准选项值规格型式单位数量规格型式数量1.1 分接开关A：无励磁，调压范围±5%；B：无励磁，调压范围±2×2.5%台 1 0 — B 12.2 调匝开关型式A：真空；B：空气———— A —3.2 控制屏（2合1）—台 1 0 —— 1 3.4 小电流选线装置A: 并联中电阻；B：综合参数测量套 1 0 ——07 隔离开关—台 2 1 0 — 18 箱体外壳或护栏A：箱体外壳；B：护栏套 1 0 — A 1 10 套管（适用于油浸）A：电容型；B：纯瓷支———选填规定1、本表由项目单位（或者委托的设计单位）根据项目货物实际，从“配置标准选项值”选择填写唯一标识（ABC......）或者阿拉伯数字；不需要的配置填写“0”；标识为“—”的字段无需填写具体信息。

目录第一章总则 1第二章引用标准 1第三章设备的验收 2第四章设备运行维护管理8第五章运行巡视检查项目及要求12第六章缺陷管理及异常处理15第七章培训要求18第八章设备技术管理20第九章备品备件管理22第十章更新改造22第一章总则第一条为完善消弧线圈装置设备管理机制，使其达到制度化、规化，保证设备安全、可靠和经济运行，特制定本规。

第二条本规是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。

第三条本规提出了对10kV～66kV消弧线圈装置在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。

第四条本规适用于国家电网公司所属围10kV～66kV消弧线圈装置的运行管理工作。

第二章引用标准第五条以下为本规引用的标准、规程和导则，但不限于此。

GB10229-1988 电抗器GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路的能力GB1094.10-2003 电力变压器第10部分声级测定GB6451-1999 三相油浸电力变压器技术参数和要求GB6450-1986 干式电力变压器CEEIA104-2003 电力变压器质量评价导则GB/T14549-1993 电能质量公用电网谐波GB/T17626-1998 电磁兼容试验和测量技术GB50150-1991 电气装置安装工程电气设备交接试验标准GBJ148－1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规DL/T 572-1995 电力变压器运行规程DL/T 573-1995 电力变压器检修导则DL/T 574-1995 有载分接开关运行维修导则DL/T 596-1996 电力设备预防性试验规程GB/T 16435.1—1996 远动设备及系统接口 (电气特性)国家电网公司变电站管理规第三章设备的验收第六条新设备验收的项目及要求1.产品的技术文件应齐全。

10kV接地变压器技术标准1总则1.1本技术规范适用于10kV系统自动调谐消弧装置，并明确对设计、功能、结构、性能、安装和检验等方面的技术要求。

1.2本技术规范引用下列技术标准(均以最新版本为准)：●GB 1094 电力变压器●GB 6450 干式电力变压器●GB 10229 接地变压器●GB 10229 消弧线圈●GB 50150 直流电阻测量标准●GB 7328 变压器噪声等级测定●GB 4208 外壳防护等级（IP代码）●GB 191 包装储运图示标志●GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A:低温●GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B:高温●GB 7251.1 低压成套开关和控制设备第1部分：型式试验和部分型式试验成套设备●GB/T 11287 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）●DL/T 478 静态继电保护及安全自动装置通用技术条件2．供货范围类别名称型号数量备注一次部分干式接地变压器DSG-480/10.5 2台容量：480kVA 干式消弧线圈XDG-450/10.5/5-75 2台容量：450kVA 专用电压互感器JDZ10-10 2台专用电流互感器LZZBJ9-10,75/5 2台避雷器YH1.5W-8/19 2台温控器HY-BWD3K130B 2台风机GFD760-110 4台防护外壳防护等级：IP30 2台尺寸：据设备情况定颜色：RAL7035二次部分控制屏ZDB-II(PK-10屏体) 2台尺寸：800×600×2260颜色：RAL7035消弧线圈控制器ZDB-IIA 2台小电流接地选线装置HB2000J 2台说明：以上几项组成ZDBG-10.5/5-75/J消弧线圈成套装置3.主要技术要求3.1安装环境条件3.1.1环境温度： -5℃~ +40℃3.1.2海拔高度：≤2000m3.1.3相对湿度：5％～95％3.1.4地震烈度：7度3.1.5污秽等级：Ⅲ级3.1.6大气压力：86kPa～106kPa3.2系统运行条件3.2.1系统标称电压：10.5kV3.2.2系统最高电压：12kV3.2.3系统频率：50Hz3.2.4系统频率波动：48.5～50.5Hz3.3设备主要参数3.3.1成套装置3.3.1.1电容电流测量误差：≤2％±1A3.3.1.2各种接地状况下接地残流工频无功分量：≤5A3.3.1.3安装后系统正常运行时，引起电网中性点位移电压偏移：≤15％标称相电压3.3.1.4单相接地故障后，响应时间：≤20ms3.3.1.5电网电容电流跟踪灵敏度最小可达0.5A3.3.1.6单相接地故障后，额定运行时间：2小时3.3.2干式接地变压器3.3.2.1额定容量：480kVA3.3.2.2接线组别：ZN0/YN03.3.2.2额定电压：10.5kV3.3.2.3额定中性点电流：75A3.3.2.4绝缘方式：干式，全绝缘3.3.2.5安装位置：户内3.3.2.6绝缘水平： LI75 AC353.3.2.7绝缘耐热等级：H级3.3.2.8零序阻抗：实测3.3.2.9外绝缘耐污秽等级：Ⅲ3.3.2.9冷却方式：AN3.3.3干式消弧线圈3.3.3.1额定容量：450 kVA3.3.3.2电流调节范围：5-75A3.3.3.3消弧线圈调节方式：直流偏磁式，无级连续可调。
