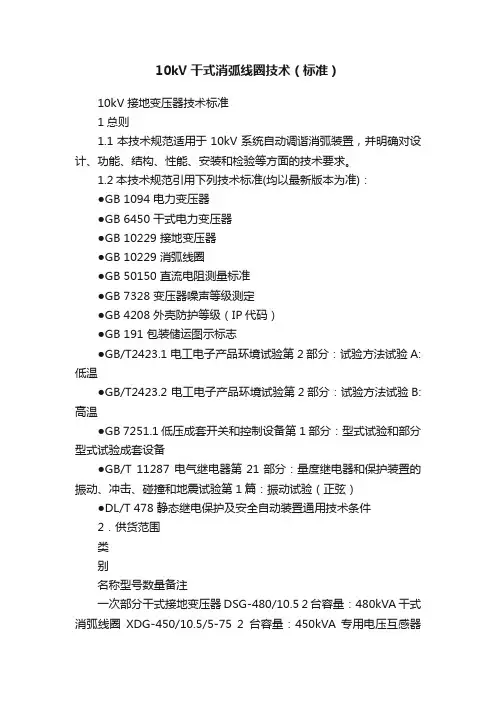

10kV干式消弧线圈技术（标准）10kV接地变压器技术标准1总则1.1本技术规范适用于10kV系统自动调谐消弧装置，并明确对设计、功能、结构、性能、安装和检验等方面的技术要求。
1.2本技术规范引用下列技术标准(均以最新版本为准)：●GB 1094 电力变压器●GB 6450 干式电力变压器●GB 10229 接地变压器●GB 10229 消弧线圈●GB 50150 直流电阻测量标准●GB 7328 变压器噪声等级测定●GB 4208 外壳防护等级（IP代码）●GB 191 包装储运图示标志●GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A:低温●GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B:高温●GB 7251.1 低压成套开关和控制设备第1部分：型式试验和部分型式试验成套设备●GB/T 11287 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）●DL/T 478 静态继电保护及安全自动装置通用技术条件2．供货范围类别名称型号数量备注一次部分干式接地变压器DSG-480/10.5 2台容量：480kVA 干式消弧线圈XDG-450/10.5/5-75 2台容量：450kVA 专用电压互感器JDZ10-10 2台专用电流互感器LZZBJ9-10,75/5 2台避雷器YH1.5W-8/19 2台温控器HY-BWD3K130B 2台风机GFD760-110 4台防护外壳防护等级：IP30 2台尺寸：据设备情况定颜色：RAL7035二次部分控制屏ZDB-II(PK-10屏体) 2台尺寸：800×600×2260颜色：RAL7035消弧线圈控制器ZDB-IIA 2台小电流接地选线装置HB2000J 2台说明：以上几项组成ZDBG-10.5/5-75/J消弧线圈成套装置3.主要技术要求3.1安装环境条件3.1.1环境温度： -5℃~ +40℃3.1.2海拔高度：≤2000m3.1.3相对湿度：5％～95％3.1.4地震烈度：7度3.1.5污秽等级：Ⅲ级3.1.6大气压力：86kPa～106kPa3.2系统运行条件3.2.1系统标称电压：10.5kV3.2.2系统最高电压：12kV3.2.3系统频率：50Hz3.2.4系统频率波动：48.5～50.5Hz3.3设备主要参数3.3.1成套装置3.3.1.1电容电流测量误差：≤2％±1A3.3.1.2各种接地状况下接地残流工频无功分量：≤5A3.3.1.3安装后系统正常运行时，引起电网中性点位移电压偏移：≤15％标称相电压3.3.1.4单相接地故障后，响应时间：≤20ms3.3.1.5电网电容电流跟踪灵敏度最小可达0.5A3.3.1.6单相接地故障后，额定运行时间：2小时3.3.2干式接地变压器3.3.2.1额定容量：480kVA3.3.2.2接线组别：ZN0/YN03.3.2.2额定电压：10.5kV3.3.2.3额定中性点电流：75A3.3.2.4绝缘方式：干式，全绝缘3.3.2.5安装位置：户内3.3.2.6绝缘水平： LI75 AC353.3.2.7绝缘耐热等级：H级3.3.2.8零序阻抗：实测3.3.2.9外绝缘耐污秽等级：Ⅲ3.3.2.9冷却方式：AN3.3.3干式消弧线圈3.3.3.1额定容量：450 kVA3.3.3.2电流调节范围：5-75A3.3.3.3消弧线圈调节方式：直流偏磁式，无级连续可调。

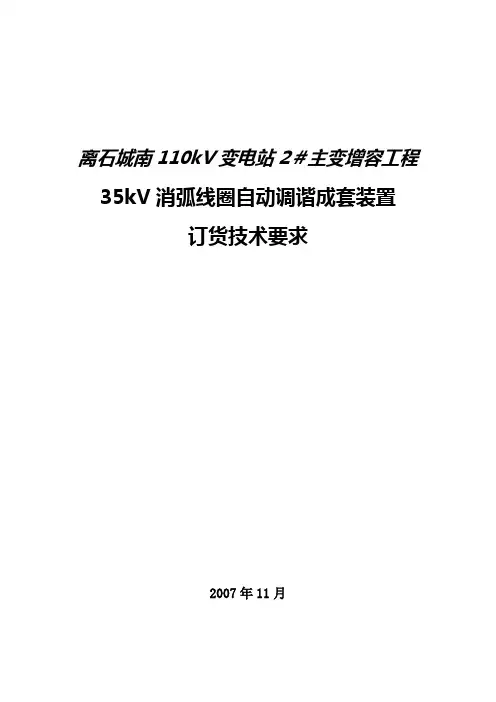

离石城南110kV变电站2＃主变增容工程35kV消弧线圈自动调谐成套装置订货技术要求2007年11月35kV消弧线圈自动调谐成套装置技术规范一、总则1、本技术条件书适用于消弧线圈自动调谐成套装置，它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
2、按本协议书提供的设备应遵守下列国家标准的最新版本或修改版本，但不局限于这些标准。
如与需方所要求执行的标准有矛盾时，按较高标准执行。
GB10229 《电抗器》GB6451 《三相油浸式电力变压器技术参数及方案》GB1094 《电力变压器》DL/T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311．1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》二、设备的运行环境条件1、一次设备安装地点：户外2、海拔高度：0—1000m3、地震烈度：8度，地面水平加速度0.2g，地面垂直加速度0.1g4、气象条件1）环境温度： -35℃～+40℃2）最大日温差：25℃3）最大相对湿度：日平均最大为95%，月平均最大为90%（25℃）5、变电站情况：1）工程性质：增容2）直流电源电压：220V3）一次系统主接线方式:单母线分段6、系统要求1）最高运行电压：40.5kV2）额定频率：50Hz3）爬电比距：>3.1cm/kV，按照系统最高电压考虑三、技术条件及要求1、消弧线圈1）型式：油浸式2）型号：ZDBX-35/30B3）额定容量：550KVA；额定电压：38.5/3kV4）电流调节范围：5～25A5）最大电流运行时间：2小时6）调节方式：偏磁式7）冷却方式：自冷8）绝缘要求：全绝缘9）绝缘耐热等级：A级10）绝缘水平：工频(1min)耐受电压：85kV（有效值），雷电冲击耐受电压：200kV11）运行时噪音不大于55dB。
6. 消弧线圈技术标准执行指导意见一、范围本指导意见包含了消弧线圈的性能参数、技术要求、测试项目及方法、运维检修、现场试验、状态评价、技术监督等相关技术标准。
适用于6kV～66kV消弧线圈（含固定补偿和自动调谐方式），用于指导公司系统6kV～66kV 的消弧线圈检修、试验和技术监督等工作。
二、标准体系概况本指导意见针对消弧线圈相关国家标准、行业标准、企业标准进行梳理，共梳理各类标准9项，分类形成主标准2项，从标准5项，支撑标准2项。
（一）主标准消弧线圈主标准是消弧线圈的技术规范、技术条件类标准，包括基本功能、分类、构成、设备参数值、型式试验/出厂试验项目及要求等内容。
消弧线圈主标准共2项，标准清单详见表1。
表1 消弧线圈设备主标准清单序号标准号标准名称1DL/T 1057-2007自动跟踪补偿消弧线圈成套装置技术条件2 GB/T 1094.6-2011 电力变压器第6部分：电抗器1.《自动跟踪补偿消弧线圈成套装置技术条件》（DL/T 1057-2007）本标准规定了自动跟踪补偿消弧线圈成套装置的基本功能和构成、使用条件、分类，成套装置和主要部件的技术要求、试验方法、检验规则等要求。
适用于6kV～66kV 电压等级中性点谐振接地系统的自动跟踪补偿消弧线圈成装置。
2.《电力变压器第6部分：电抗器》（GB/T 1094.6-2011）本标准规定了电抗器的基本功能、使用条件、试验要求和方法。
其中第10章适用于接地变压器，第11章适用于6kV～66kV电压等级中性点谐振接地系统的消弧线圈。
（二）从标准消弧线圈从标准是指消弧线圈设备在现场试验、状态评价、技术监督等方面应执行的技术标准；消弧线圈从标准包括以下分类：现场试验类、状态评价类、技术监督类。
消弧线圈从标准共5项，标准清单详见表2。
表2 消弧线圈设备从标准清单标准分类序号标准号标准名称现场试验类1 GB 50150-2016电气装置安装工程电气设备交接试验标准2 Q/GDW 1168-2013 输变电设备状态检修试验规程状态评价类1 Q/GDW 10601-2017 消弧线圈装置状态评价导则2 Q/GDW 600-2011 消弧线圈装置状态检修导则技术监督类 1 Q/GDW 11076-2013 消弧线圈装置技术监督导则（三）支撑标准消弧线圈支撑标准是支撑上述主、从标准中相关条款的国家标准、行业标准、企业标准等相关标准。
离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。
它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。
最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。
************************************* 110kV 冠县振兴变电站自动跟踪消弧线圈接地补偿装置技术投标书*************************************1、总则1.1本技术投标书适用于10kV系统消弧线圈成套装置。
它提出了接地变压器、消弧线圈本体及附属设备的功能设计、结构、性能、制造、试验、包装、运输和现场服务安装等方面的技术响应。
1.2 本技术投标书提出的是最低限度的技术响应。
凡技术规范书中未规定，但在相关设备的国家标准、机械和电力行业标准或IEC标准中有规定的规范条文，我方按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，保证满足其要求。
1.3 我方具备完整、有效的产品质量保证模式，已经取得ISO9000认证证书。
我方提供高质量的、完整的投标设备及附件，来满足工程设计、制造标准。
并提供良好的售后服务保障。
1.4如果我方没有以书面形式对本次招标文件技术规范的条文提出异议，则我方提供的设备完全符合技术规范书的要求。
如有异议，不管是多么微小,都在以“投标差异表”为标题的专门章节中加以详细描述。
1.5本技术投标书所建议使用的标准如与买方执行的标准不一致，我方按较高标准的条文执行或按双方商定的标准执行。
1.6中标后签订的技术协议经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.7中标后签订的技术协议未尽事宜, 由买、卖双方协商确定。
2.遵循的主要标准DL／T620－1997 交流电气装置的过电压保护和绝缘配合GB311.1-1997 高压输变电设备的绝缘配合和高电压试验技术GB10229-1988 电抗器GB6450 干式电力变压器GB/T13499 电力变压器应用导则GB7328 电力变压器和电抗器的声级测定GB763-1990 交流高压电器在长期工作时的发热GB/T11022 高压开关设备和控制设备标准的共用技术要求GB11032 交流系统用无间隙金属氧化物避雷器GB10230 有载分接开关GB 4208-1993 外壳防护等级(IP代码)GB/T14549 电能质量公用电网谐波GB/T6451 电力变压器技术参数和要求GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB191 包装贮运标志GB/T 17626-1998 电磁兼容试验和测量技术GB/T15291－1994 半导体器件第6部分晶闸管JB/DQ2126-85 消弧线圈国家电网生[2004]634号文件《关于印发输变电设备技术标准的通知》中关于消弧线圈的技术要求。
离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。
它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。
最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。
一、技术条件1.1 总则1.1.1 本技术规范书仅限于国电库玛拉克河小石峡水电站发电机中性点消弧线圈柜项目。
它包括消弧线圈柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
并且对设备安装地点所在国家有关安全、环保等强制性标准，要求满足其要求。
1.1.3 招标技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.1.4 合同签定后，供方应提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由需方确认。
1.1.5 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.1.7 本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.1.8 除非得到需方的认可，供方提供的设备、材料及零部件均不包含对人体有害的物质。
1.1.9 供方提供的资料数据单位全部采用国际单位制。
1.1.10 本设备技术规范书未尽事宜，由供需双方协商确定。
2 技术要求供方应遵循的主要现行标准GB 4208 《外壳防护等级》GB191 《包装贮运标志》DL/T 620 《交流电气装置的过电压保护和绝缘配合》GB 311.1 《高压输变电设备的绝缘配合》GB8287.1 《高压支柱绝缘子第一部分：技术条件》IEC60815 《污秽绝缘子选用导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB/T13384 《机电产品包装通用技术条件》GB11022 《高压开关设备通用技术条件》GB11021 《电气绝缘的耐热性评定和分级》GB2706 《交流高压电器动热稳定试验方法》GB3906 《交流金属封闭开关设备和控制设备》承包人采用的标准应不低于国家标准以及有关部颁标准。
选用的标准，应是签订合同时颁布的最新版本。

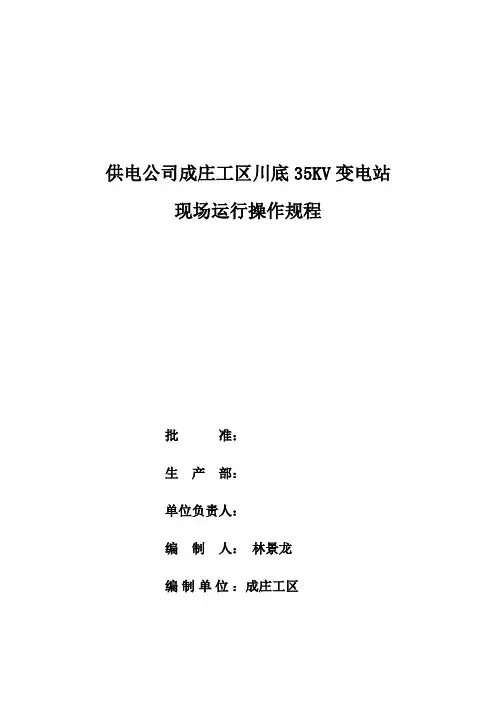

供电公司成庄工区川底35KV变电站现场运行操作规程批准：生产部：单位负责人：编制人：林景龙编制单位：成庄工区第一节消弧线圈技术参数一、技术参数：1. 结构特点该成套装置在结构上突破了传统消弧线圈的结构模式，将接地变压器与消弧线圈有机地结合成一体，不仅减小了体积，降低了成本，而且提高了设备的效率，安装、维护更加方便。
此外，其独特的自动跟踪调节功能采用嵌入式系统与可控硅技术相结合的原理来实现，没有机械传动部分，调节、跟踪速度快，噪音低，运行可靠。
2. 使用范围该成套装置适用于6kV或10kV中性点不接地的电网，对电网单相接地的电容电流进行自动跟踪补偿，并可根据设定的脱谐度实现欠补、全补或过补运行。
也可以采用手动运行进行固定补偿。
自动运行时该装置能始终处于最佳补偿状态，使接地故障点的残余无功电流减小到5A以下，因而可显著提高电网供电的安全性和可靠性。
该成套装置对电网对地分布电容比较大，对地绝缘相对薄弱的电缆电网（如煤矿6~10kV电网）尤为重要，它可有效地抑制电弧接地过电压，减少单相接地故障引发相间短路和电缆放炮的几率；此外，还能有效地抑制电弧接地过电压和铁磁谐振过电压。
该成套装置可广泛适用于矿山、冶金、石油、化工等企业及大中城市、农村的6~10kV配电网络。
3. 工作环境✧安装方式：无剧烈震动及爆炸性介质的室内✧海拔高度：≤1000m✧环境温度：-25~55℃✧相对湿度：≤90%（25℃）✧污秽等级：Ⅲ级✧地震烈度：八度第二节：消弧线圈成套装置的结构及原理XBSG系列自动跟踪补偿消弧线圈成套装置由三相五柱消弧线圈、低压电抗器、阻尼电阻箱、控制器及附件、装置壳体等构成。
三相五柱消弧线圈有五个铁芯柱，中间三个铁芯柱绕有高、低压线圈，边柱上没有线圈。
高压绕组采用星形联结，高压侧接电网A、B、C三相，星型联结点接电网地；低压绕组采用开口三角形联结，开口通过可控硅接通小型电抗器，通过接触器接通阻尼电阻。
三相五柱消弧线圈当电网正常工作时，加在三相五柱式消弧线圈上的电压仅为正序，大小相等，相位互差1200，矢量和为零，即消弧线圈星形联结点没有电流入地，正序磁通在中间三个柱之间流通，互为通道，不流经边柱，由于中间三个柱没有气隙，磁阻很小，正序阻抗很大，正序电流很小，其值相当于变压器的空载电流。
