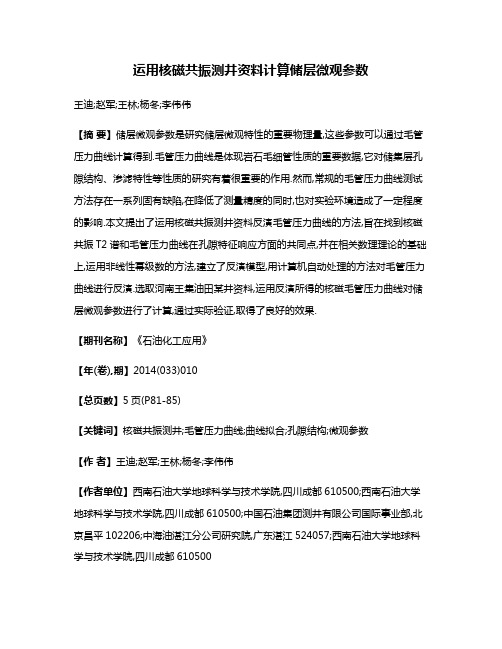

运用核磁共振测井资料计算储层微观参数王迪;赵军;王林;杨冬;李伟伟【摘要】储层微观参数是研究储层微观特性的重要物理量,这些参数可以通过毛管压力曲线计算得到.毛管压力曲线是体现岩石毛细管性质的重要数据,它对储集层孔隙结构、渗滤特性等性质的研究有着很重要的作用.然而,常规的毛管压力曲线测试方法存在一系列固有缺陷,在降低了测量精度的同时,也对实验环境造成了一定程度的影响.本文提出了运用核磁共振测井资料反演毛管压力曲线的方法,旨在找到核磁共振T2谱和毛管压力曲线在孔隙特征响应方面的共同点,并在相关数理理论的基础上,运用非线性幂级数的方法,建立了反演模型,用计算机自动处理的方法对毛管压力曲线进行反演.选取河南王集油田某井资料,运用反演所得的核磁毛管压力曲线对储层微观参数进行了计算,通过实际验证,取得了良好的效果.【期刊名称】《石油化工应用》【年(卷),期】2014(033)010【总页数】5页(P81-85)【关键词】核磁共振测井;毛管压力曲线;曲线拟合;孔隙结构;微观参数【作者】王迪;赵军;王林;杨冬;李伟伟【作者单位】西南石油大学地球科学与技术学院,四川成都610500;西南石油大学地球科学与技术学院,四川成都610500;中国石油集团测井有限公司国际事业部,北京昌平102206;中海油湛江分公司研究院,广东湛江524057;西南石油大学地球科学与技术学院,四川成都610500【正文语种】中文【中图分类】TE311储层的孔隙结构主要取决于岩石孔喉的几何形状、大小、分布及其互连通关系。
孔喉的结构特征是影响砂岩储层物性好坏的重要因素，也是决定油气储集与油田开发效果的内在因素，因此储层的孔隙结构研究具有十分重要的理论与实际意义。
毛管压力曲线是研究储层孔隙结构的一种重要方法[1-7]。
核磁T2 谱是对储层岩石孔隙分布的真实反映，应用核磁T2 谱来反演毛管压力曲线，可以避免压汞、半渗隔板等方法的缺点，具有快速无损害的特点[8-13]，同时T2 谱可以提供连续的孔径分布，克服了压汞等方法由于单个取点而造成的离散性，提高了测量的精度。

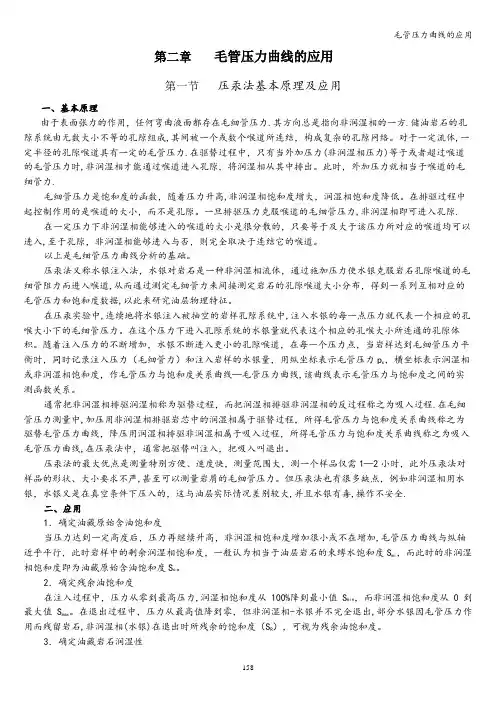

第二章毛管压力曲线的应用第一节压汞法基本原理及应用一、基本原理由于表面张力的作用，任何弯曲液面都存在毛细管压力.其方向总是指向非润湿相的一方.储油岩石的孔隙系统由无数大小不等的孔隙组成,其间被一个或数个喉道所连结，构成复杂的孔隙网络。
对于一定流体,一定半径的孔隙喉道具有一定的毛管压力.在驱替过程中，只有当外加压力(非润湿相压力)等于或者超过喉道的毛管压力时,非润湿相才能通过喉道进入孔隙，将润湿相从其中排出。
此时，外加压力就相当于喉道的毛细管力.毛细管压力是饱和度的函数，随着压力升高,非润湿相饱和度增大，润湿相饱和度降低。
在排驱过程中起控制作用的是喉道的大小，而不是孔隙。
一旦排驱压力克服喉道的毛细管压力,非润湿相即可进入孔隙.在一定压力下非润湿相能够进入的喉道的大小是很分散的，只要等于及大于该压力所对应的喉道均可以进入,至于孔隙，非润湿相能够进入与否，则完全取决于连结它的喉道。
以上是毛细管压力曲线分析的基础。
压汞法又称水银注入法，水银对岩石是一种非润湿相流体，通过施加压力使水银克服岩石孔隙喉道的毛细管阻力而进入喉道,从而通过测定毛细管力来间接测定岩石的孔隙喉道大小分布，得到一系列互相对应的毛管压力和饱和度数据,以此来研究油层物理特征。
在压汞实验中,连续地将水银注入被抽空的岩样孔隙系统中,注入水银的每一点压力就代表一个相应的孔喉大小下的毛细管压力。
在这个压力下进入孔隙系统的水银量就代表这个相应的孔喉大小所连通的孔隙体积。
随着注入压力的不断增加，水银不断进入更小的孔隙喉道，在每一个压力点，当岩样达到毛细管压力平衡时，同时记录注入压力（毛细管力）和注入岩样的水银量，用纵坐标表示毛管压力p c，横坐标表示润湿相或非润湿相饱和度，作毛管压力与饱和度关系曲线—毛管压力曲线,该曲线表示毛管压力与饱和度之间的实测函数关系。
通常把非润湿相排驱润湿相称为驱替过程，而把润湿相排驱非润湿相的反过程称之为吸入过程.在毛细管压力测量中,加压用非润湿相排驱岩芯中的润湿相属于驱替过程，所得毛管压力与饱和度关系曲线称之为驱替毛管压力曲线，降压用润湿相排驱非润湿相属于吸入过程，所得毛管压力与饱和度关系曲线称之为吸入毛管压力曲线,在压汞法中，通常把驱替叫注入，把吸入叫退出。

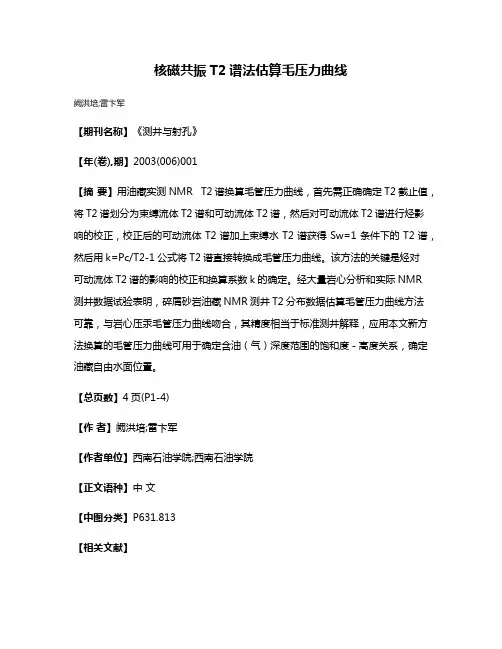

核磁共振T2谱法估算毛压力曲线
阙洪培;雷卞军
【期刊名称】《测井与射孔》
【年(卷),期】2003(006)001
【摘要】用油藏实测NMR T2谱换算毛管压力曲线，首先需正确确定T2截止值，将T2谱划分为束缚流体T2谱和可动流体T2谱，然后对可动流体T2谱进行烃影响的校正，校正后的可动流体T2谱加上束缚水T2谱获得Sw=1条件下的T2谱，然后用k=Pc/T2-1公式将T2谱直接转换成毛管压力曲线。
该方法的关键是烃对
可动流体T2谱的影响的校正和换算系数k的确定。
经大量岩心分析和实际NMR
测井数据试验表明，碎屑砂岩油藏NMR测井T2分布数据估算毛管压力曲线方法可靠，与岩心压汞毛管压力曲线吻合，其精度相当于标准测井解释，应用本文新方法换算的毛管压力曲线可用于确定含油（气）深度范围的饱和度－高度关系，确定油藏自由水面位置。
【总页数】4页(P1-4)
【作者】阙洪培;雷卞军
【作者单位】西南石油学院;西南石油学院
【正文语种】中文
【中图分类】P631.813
【相关文献】
1.利用核磁共振T2谱计算相对渗透率曲线方法研究 [J], 白松涛;万金彬;徐风;郭笑锴;梁忠奎;田扬
2.用核磁共振和常规测井资料预测毛细管压力曲线方法 [J], 刘春杨;卢双舫;薛海涛;吴高平
3.岩心核磁T2谱与毛管压力曲线转换的研究 [J], 李宁;潘保芝
4.核磁共振T2谱拐点位置分段的伪毛细管压力曲线计算 [J], 曹先军;侯学理;陈江浩;孙佩;王雷;冀昆
5.核磁共振T_2谱法估算毛管压力曲线综述 [J], 阙洪培;雷卞军
因版权原因，仅展示原文概要，查看原文内容请购买。

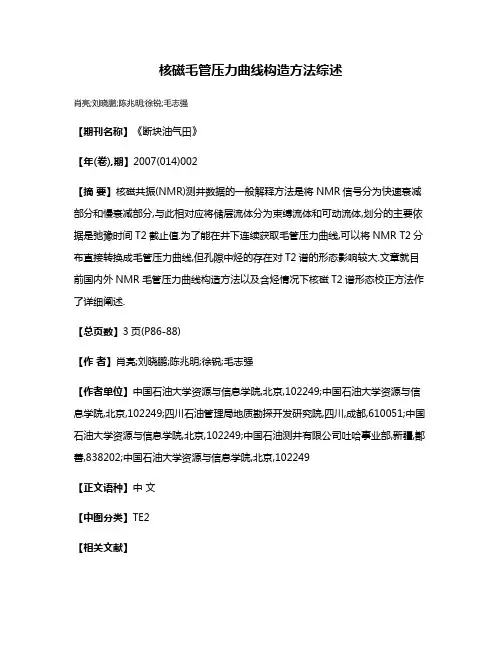

核磁毛管压力曲线构造方法综述
肖亮;刘晓鹏;陈兆明;徐锐;毛志强
【期刊名称】《断块油气田》
【年(卷),期】2007(014)002
【摘要】核磁共振(NMR)测井数据的一般解释方法是将NMR信号分为快速衰减部分和慢衰减部分,与此相对应将储层流体分为束缚流体和可动流体,划分的主要依据是弛豫时间T2截止值.为了能在井下连续获取毛管压力曲线,可以将NMR T2分布直接转换成毛管压力曲线,但孔隙中烃的存在对T2谱的形态影响较大.文章就目前国内外NMR毛管压力曲线构造方法以及含烃情况下核磁T2谱形态校正方法作了详细阐述.
【总页数】3页(P86-88)
【作者】肖亮;刘晓鹏;陈兆明;徐锐;毛志强
【作者单位】中国石油大学资源与信息学院,北京,102249;中国石油大学资源与信息学院,北京,102249;四川石油管理局地质勘探开发研究院,四川,成都,610051;中国石油大学资源与信息学院,北京,102249;中国石油测井有限公司吐哈事业部,新疆,鄯善,838202;中国石油大学资源与信息学院,北京,102249
【正文语种】中文
【中图分类】TE2
【相关文献】
1.储层毛管压力曲线构造方法及其应用 [J], 刘晓鹏;肖亮;张伟
2.致密砂岩储层核磁测井资料计算毛管压力曲线方法研究 [J], 朱建华;刘跃辉
3.基于储层类别构建核磁伪毛管压力曲线及产能预测技术 [J], 曾少军;吴洪深;蔡军;林德明
4.核磁共振T_2谱法估算毛管压力曲线综述 [J], 阙洪培;雷卞军
5.大庆油田某区块核磁伪毛管压力曲线转换及应用 [J], 崔晗
因版权原因，仅展示原文概要，查看原文内容请购买。
文章编号:1000-2634(2003)06-0009-04核磁共振T2谱法估算毛管压力曲线综述Ξ阙洪培,雷卞军(西南石油学院基础实验部,四川南充637001)摘要:用油藏实测NMR T2谱换算毛管压力曲线,首先需正确确定T2截止值,将T2谱划分为束缚流体T2谱和可动流体T2谱,然后对可动流体T2谱进行烃影响的校正,校正后的可动流体T2谱加上束缚水T2谱获得S W为1条件下的T2谱,然后用换算系数κ将T2谱直接转换成毛管压力曲线。
经大量岩心分析和实际NMR测井数据试验表明,碎屑砂岩油藏NMR测井T2分布数据估算毛管压力曲线方法可靠,与岩心压汞毛管压力曲线吻合,其精度相当于常规测井解释。
应用这一方法换算的毛管压力曲线可用于确定含油(气)深度范围的饱和度—高度关系,确定油藏自由水面位置。
关键词:核磁共振T2谱;毛管压力曲线;碎屑砂岩;测井解释中图分类号:TE135 文献标识码:A 油藏毛细管性质决定油水分布,因此毛管压力的测定是油藏表征的基本要素。
迄今毛管压力曲线的测定仅限于岩心分析,通常岩心数量非常有限;其次取心有机械风险,且费用高,实验室岩心分析常常不能完全代表井下的渗透条件;第三只能取得小块岩心,不一定能代表目的层段。
用油藏NMR测井T2分布数据直接换算毛管压力曲线,其优点是不用取心,也不采用电缆测井连续取样,不失为缺乏岩心的油井获得毛管压力曲线的一种新方法,同时开辟了一种确定油藏饱和度—高度关系的新途径。
本文综述了根据NMR测井T2分布数据直接换算毛管压力曲线的方法及烃对T2谱影响的校正方法[1],举例介绍了这一方法的应用效果。
1 NMR T2谱直接换算毛管压力曲线的理论基础NMR测井工具测量氢核自旋磁化强度感应信号的强度及其随时间的衰减。
对于真实岩石,由于岩石的孔隙分布是非均匀的,弛豫时间呈多指数特征衰减。
核磁信号强度与测量体中的流体(水或烃)的氢原子量成正比,对100%水饱和的岩石而言,弛豫时间与孔隙大小成正比,孔隙越小,弛豫时间越短,反之弛豫时间越长,这样孔隙大小的分布就决定了弛豫时间的分布。
短T2分量反映岩石小孔隙,长T2分量反映岩石大孔隙,各T2分量之和正比于岩石的总孔隙。
而压汞排驱毛管压力曲线的每一点代表一定压力下非湿相流体所占据的孔隙体积百分数,其毛管压力由流体的表面张力和孔喉半径确定:p c=2σcosθ/r(1)式中:σ为表面张力;θ为流体介面与孔隙壁面之间的接触角;r为孔喉半径。
具体由NMR T2分布获得毛管压力曲线时,需已知累计T2分布及其倒数T-12以及换算系数:κ=pc/T-12(2)由于NMR T2测量代表一定孔隙的孔隙体积,而毛管压力的测量代表一定孔喉体积,对碎屑砂岩,砂粒半径通常决定着孔隙大小及其孔隙通道(喉道)的大小,因此碎屑砂岩的孔喉比一定,两种测量可反映出相同的孔隙几何形态。
通过压降注汞(介于p c 和p c+d p c之间注入H g体积)与NMR T2分布曲线对比分析,两种曲线总体上(特别是毛管压力曲线平缓段100%～40%)吻合相当好[2]。
这里介绍的NMR毛管压力曲线方法,孔隙分布和孔喉分布的绘制和对比分析都是用对数比例尺,第25卷 第6期 西南石油学院学报 Vol.25 No.6 2003年 12月 Journal of S outhwest Petroleum Institute Dec 2003 Ξ收稿日期:2002-09-22作者简介:阙洪培(1956-),女(汉族),重庆市人,讲师,从事石油工程研究。
而别的毛管压力曲线—深度关系总是采用线性比例尺。
用对数比例尺寻求最大相关性时,预测饱和度即使最小的误差都会导致最佳比例常数不同(由于来自大孔隙的加权贡献减少)。
另一点值得注意的是,要采用油藏全套岩心栓(用于实验的岩样)确定换算系数κ,而不是每块岩样各自的换算系数κ;整个油藏各条NMR T 2谱均采用同一个κ换算毛管压力曲线;有时,如表面驰豫率变化极大的碎屑岩和碳酸盐岩层序地层,换算系数κ也会随地层类型而变化,因此可按油藏开发区确定换算系数κ。
2 NMR T 2谱直接换算毛管压力曲线方法步骤2.1 岩样100%水饱和时的NMR T 2谱换算毛管压力曲线(1)实验方法对100%水饱和的岩样进行NMR 测量(确定总孔隙体积),然后对同一岩样采用离心(用空气)排替水后再进行NMR 测量(确定毛管压力和岩心中水体积),回波间隔时间为0.35ms ,用硬薄岩夹层衰减反演软件处理原始NMR 衰减曲线获得所有T 2分布。
用岩样压汞毛管压力曲线做对比分析。
(2)NMR T 2数据换算毛管压力曲线步骤a.选择一组岩心栓,按上述实验方法做NMR测量和毛管压力测量,获得S W 和T 2谱;采用迭代图解优化方法确定最小平均饱和度误差相应的最佳κ值;b.用所确定的最佳κ值,代入公式(2)进行T 2—毛管压力p c 换算。
迭代图解法确定最小平均饱和度误差相应的最佳κ值方法如图1所示(图中的κ采用Ltd ,U K 编写的实用油藏技术“砂岩NMR 一览表”数据库数据确定)。
纵坐标为岩心NMR 平均含水饱和度(按实验方法确定)与压汞毛管压力曲线确定的平均非湿相饱和度之差(%),横坐标为换算系数κ=p c /T -12(7.031×10-3MPa )。
图1中的细虚线代表每组岩心(10块)的平均饱和度误差与κ关系曲线,误差曲线的最低点对应于NMR 数据换算毛管压力曲线的最佳κ值。
粗实线为油藏全部岩心(共186块)平均饱和度误差与κ关系曲线,其最小饱和度误差点对应的横坐标为整个油藏最佳换算系数。
图1 换算系数迭代图解优化方法由图1可知,由于各条排替曲线最小饱和度误差均小于整个油藏平均曲线的最小饱和度误差,因此分地区确定换算系数效果更佳。
p c 为0～500(7.031×10-2MPa )范围内,无任何岩心刻度时,可用通用换算系数κ=3(7.031×10-3MPa )进行T 2—p c 换算,要求饱和度误差精度为12个饱和度单位,而用岩心刻度κ进行T 2—p c 换算,饱和度误差精度为9个饱和度单位[1]。
采用同一个换算系数进行NMR —毛管压力曲线换算,可圆满再现H g —空气毛管压力曲线特征。
上述若岩心刻度数据很有代表性时,可使总的误差和平均误差小于1个饱和度单位。
2.2 岩心部分饱和水(含烃)状态下的NMR 数据换算毛管压力曲线方法步骤上述岩心100%饱和水状态下测量NMR T 2分布换算毛管压力曲线,其假设条件是毛管压力曲线和NMR T 2分布反映同样的孔隙几何形态。
而孔隙中存在非湿相烃时,由于来自烃的NMR 信号的驰豫时间与孔隙大小无关[4],使油藏NMR 测井T 2分布中的长T 2值缺失或减小,若直接应用实测T 2分布谱换算毛管压力曲线会导致错误结果,与H g —空气毛管压力曲线相比,在毛管压力曲线的p c 较低段偏差较大[1],因为油的NMR 信号数据占优势。
因此油水分布条件下,不能简单应用T 2分布数据换算毛管压力曲线,必需对T 2分布数据进行烃影响的校正,其校正方法如下:(1)应用T 2截止值方法或加权函数法[5]将实测油+水T 2谱划分为束缚水波谱和可动水波谱;(2)按图2的方法推测最佳T 2f 值;(3)人为绘制可动水波谱曲线,波峰位置由T 2f01西南石油学院学报 2003年确定,波峰高度及其两侧的T 2i 振幅值人为调节,调节的原则是:要使可动水波谱加上束缚水波谱的累计振幅等于总孔隙度,总波谱的T 2几何平均值等于按图2推测的最佳T 2f 值。
原始束缚水波谱(100%水饱和岩样)加上烃校正后的可动水波谱(图3虚线)即为烃校正后的S w =1时的T 2谱。
烃校正波谱后,采用100%水饱和岩石的T 2—p c 换算方法确定毛管压力曲线。
检验烃校正T 2谱换算毛管压力曲线可靠性的标准是,根据离心(用空气)排替后的T 2分布用上述方法进行烃校正,获得NMR S w 为1时的T 2谱换算的毛管压力曲线与实测100%水饱和T 2谱换算的毛管压力曲线比较,结果表明:总体上(尤其再生孔隙分布)相当吻合[1]。
烃校正的T 2谱与实测T 2谱之间的偏差主要出现在长T 2端,但这几乎不会影响到毛管压力曲线,因为相应p c 的那些T 2值最大不过为1。
图2 T 2f 与S w i关系 图3 重建100%水波谱(虚线)与实测 100%波谱(实线)对比图2是推测最佳T 2f 值的方法。
用线性回归方法获得束缚水饱和度(S w i )和T 2f 间的经验关系式,其中T 2f 为100%水饱和度时NMR T 2谱的几何平均值,S w i 用T 2截止值方法确定。
如用(1-S w i )/S w i 代替S w i ,与T 2f 的相关性明显增强。
首先应引起注意的是,测水湿岩石NMR T 2分布时,短T 2值仍然由水信号确定并依然反映岩样较小的孔隙分布。
通常岩石的孔隙度用相同岩心NMR 测量或由测井数据确定(NMR 测井或常规测井),然后用上面的换算步骤同样可准确计算饱和度,但含重质油的油层,如果原油波谱延伸到很短的T 2值时例外。
无论有无岩心刻度,来源于排替后的T 2分布的平均S w 误差(p c 为0～500)是10.5(或8.5)饱和度单位。
3 用T 2谱法估算毛管压力曲线应用举例用实际测井数据检验上述方法可靠性的试验井为合成油基泥浆(OBM )钻井,垂直穿过浊积层状泥质砂岩地层和一油水接触面(OWC ),用NMR MRIL 2C/TP 工具探测三次:等待时间分别为1s 和8s 以及总孔隙度探测。
试验目的:用NMR 毛管压力曲线描述油层原始饱和度剖面,然后与深度—电阻率测井饱和度剖面对比,具体描述油水过渡带并希望识别自由水面(FWL )位置。
常规测井分析曲线:流体体积采用层状泥质砂岩评价硬薄夹层专用软件计算[6],深度电阻率含油饱和度同样采用专用软件计算,然后与NMR 毛管压力曲线确定的含油饱和度对比。
NMR 毛管压力评价:毛管压力用泥质砂岩NMR 多次探测水信号T 2分布处理软件确定,水信号T 2分布用上一节描述的方法校正烃的影响后获得100%含水饱和度波谱。
无岩心刻度时可用κ=3。
毛管压力换算为自由水面以上高度表达式为H aFWZ =(ρw -ρo )σow /σH g (3)本例采用以下值:油水界面张力σow =26mN/m ;H g —空气界面张力σH g =367mN/m ;水油密度差(ρw -ρo )=0.33g/cm 3(局部参数)。
这样在每一测井深度获得1条毛管压力曲线,然后换算为含油饱和度—高度关系,最后根据实际相应的FWL 以上高度确定含油饱和度。
第一次假设自由水面深度等于油水接触面(OWC )深度为850英尺,OWC 深度用电阻率测井很容易识别。
