快、慢走丝数控电火花线切割机床的主要区别

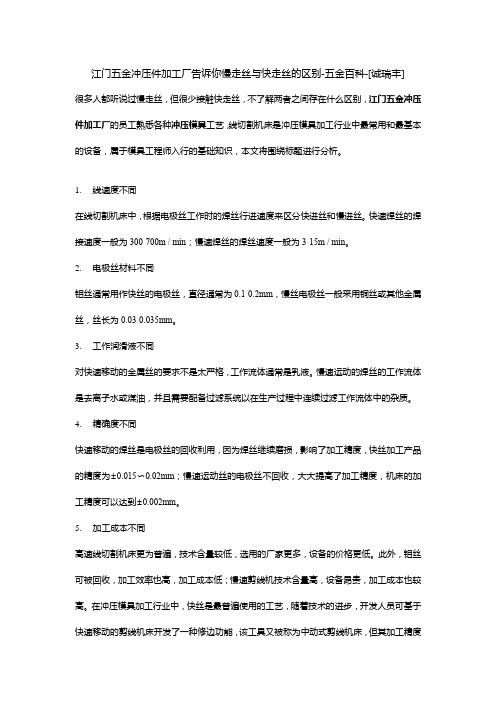

江门五金冲压件加工厂告诉你慢走丝与快走丝的区别-五金百科-[诚瑞丰]很多人都听说过慢走丝，但很少接触快走丝，不了解两者之间存在什么区别，江门五金冲压件加工厂的员工熟悉各种冲压模具工艺，线切割机床是冲压模具加工行业中最常用和最基本的设备，属于模具工程师入行的基础知识，本文将围绕标题进行分析。

1.线速度不同在线切割机床中，根据电极丝工作时的焊丝行进速度来区分快进丝和慢进丝。

快速焊丝的焊接速度一般为300-700m / min；慢速焊丝的焊丝速度一般为3-15m / min。

2.电极丝材料不同钼丝通常用作快丝的电极丝，直径通常为0.1-0.2mm，慢丝电极丝一般采用铜丝或其他金属丝，丝长为0.03-0.035mm。

3.工作润滑液不同对快速移动的金属丝的要求不是太严格，工作流体通常是乳液。

慢速运动的焊丝的工作流体是去离子水或煤油，并且需要配备过滤系统以在生产过程中连续过滤工作流体中的杂质。

4.精确度不同快速移动的焊丝是电极丝的回收利用，因为焊丝继续磨损，影响了加工精度，快丝加工产品的精度为±0.015〜0.02mm；慢速运动丝的电极丝不回收，大大提高了加工精度，机床的加工精度可以达到±0.002mm。

5.加工成本不同高速线切割机床更为普遍，技术含量较低，选用的厂家更多，设备的价格更低。

此外，钼丝可被回收，加工效率也高，加工成本低；慢速剪线机技术含量高，设备昂贵，加工成本也较高。

在冲压模具加工行业中，快丝是最普遍使用的工艺，随着技术的进步，开发人员可基于快速移动的剪线机床开发了一种修边功能，该工具又被称为中动式剪线机床，但其加工精度仍不能与慢丝机相比。

以上就是慢走丝与快走丝之间的5点区别。

各种精密冲件定制加工，生产销售业务，欢迎联系五金冲压件加工厂--诚瑞丰！。

快走丝线切割与慢走丝线切割的主要区别
● 快走丝与慢走丝，是以电极丝走丝速度来区分的。

● 快走丝的丝速通常在10m/s左右，目前切割速度一般约60平方毫米/分，最高速度有达到200多平方毫米/分的；慢走丝的走丝速度一般低于0.25m/s，它的切割速度比快走丝要高、精度要好。

● 切割工件的速度，与工艺要求有关，也与机床性能、被加工材料性质及形状等有关；若不计表面粗糙度，设平均加工速度为80平方毫米/分，则切断一个直径为50的圆棒，用快走丝约需25min。

● 快走丝机床与慢走丝机床，虽同属于电火花线切割机床，但由于走丝方式的不同，以及历史原因造成的主攻方向的不一样，使得二者有很大的区别、适应于不同的加工领域。

● 虽然慢走丝有双丝系统机床，快走丝也有可调整丝速的机床，但仍属于各自的范畴，在结构形式上两者不能在同一台机床上实现。

● 快走丝一般采用钼丝或钨丝作电极,可以反复使用直到断丝为止。

而慢走丝一般采用铜丝作电极,线电极只是单向通过,不重复使用。

慢走丝加工精度
±1.5um，通常丝速在300平方MM/min，粗糙度Ra0.1～0.2um，直径0.03～0.1MM的细丝可一次性完成冷冲压模的凸凹模及0.04MM的窄槽和R0.02圆角的加工，锥度已能超过30度以上的精密加工水平。

加工费很贵。

● 目前快走丝线切割的加工费为0.4～0.5分/平方毫米，而慢走丝线切割的加工费是快走丝线切割的加工费的10倍，即4～5分/平方毫米。

综上所述：慢走丝线切割切割快，精度高，费用昂贵。

线切割机床的分类可以从不同的角度进行，包括结构类型、工作原理、应用领域等。

具体分类如下：
1. 按结构类型：
* 固定台式线切割机床：这是最基本的结构类型，由主体部分和固定在上面的工作台组成，适用于较小尺寸和较轻质量的材料加工。

* 悬臂式线切割机床：这种结构在固定台式线切割机床的基础上进行了改进，采用悬臂式结构，工作台由一个悬挂在主体部分上的臂架支撑，可增加工作台的可调节范围，提高加工的稳定性和精度。

* 桥式线切割机床：这种大型线切割设备采用了桥式结构，主体部分由两个支撑柱和一个跨越其间的横梁组成，适用于较大尺寸和较重质量的材料加工。

2. 按走丝速度：可分为高速往复走丝电火花线切割机（俗称“快走丝”）、低速单向走丝电火花线切割机（俗称“慢走丝”）和立式自旋转电火花线切割机三类。

目前市场需求量较大的是快走丝和中走丝。

3. 按工作台形式：可分为单立柱十字工作台型和双立柱型（俗称龙门型）。

此外，根据电极丝的材质和规格、工作原理和应用领域等也可以对线切割机床进行分类。

快、慢走丝数控电火花线切割机床的主要区别
比较项目快走丝数控线切割机
床慢走丝数控线切割割机床
走丝速度/m . S-
常用值8～10
常用值O．00l～o．25
电极丝工作状态往复供丝，反复使用单向运行，一次性使使
用
电极丝材料钼、钨钼合金黄铜、铜、以铜为主体)
合金1或镀覆材料、钼
丝
电极丝直径／m 0.03一0.25,常用0.
12-0.20 0.003一0.30，常用值0.20
工作电极丝长度/m 200左右数千
穿丝方式只能手工可手工，可自动电极丝振动较大 1 较小
运丝系统结构简单微信公众号：
hcsteel
复杂
脉冲电源开路电压80～100V，
工作电流1～5A 开路电压300V左右，工C作电流1～32A
单面放电间隙/mm 0. 01～0.03 0. 01～0。

12
工作液线切割乳化液或水基I 去离子水，有的场
工作1液等合用煤油
工作液电阻率／kQ．cm 0. 5-50 1 10～100
导丝机构形式导轮，寿命较短导向器，寿命较长机床价格便宜|昂贵。

数控机床 (1)数控系统 (2)数控原理与系统 (2)数控编程 (4)对刀点 (5)加工类别 (5)伺服驱动 (5)坐标系与方向 (5)定位与精度误差公差 (6)工艺技术 (6)机床故障与维护 (7)机械知识 (8)数控机床1、数控机床组成包括CNC数控系统和机床主体两大部分。

2、数控机床大体由输入装置、数控装置、伺服系统和机床本体组成。

3、加工中心是一种备有（刀库）并能自动(更换刀具)对工件进行(多工序加工)的数控机床。

4、加工中心与普通数控机床相比最显著的区别是：加工中心带有刀库和自动换刀装置。

5、数控机床的类型按加工功能分为金属切削类、金属成型类、特种加工类和其他等几种类型。

6、数控机床的类型，按控制刀具与工件相对运动的方式为点位控制、点位直线控制、连续控制7、数控铣床类型通常分为立式、卧式、立卧两用三种类型。

8、铣镗类加工中心分为立式、卧式、复合式。

9、数控电火花线切割机床的类型分为快走丝、慢走丝两种。

10、电火花线切割机床主要由机械装置、脉冲电源、工作液供给系统和数控系统所组成，起辅助装置有自动编程系统和自动阅读机等。

11、数控铣床开机步骤包括以下过程①打开机床电源开关；②打开电脑；③进入C:HCNCN.bat12、回参考点的操作包括工作方式选择开关置于“回参考点”；按下“+X”“+Z”13、数控铣床程序模拟运行步骤包括以下过程①工作方式选择开关在“自动”位置；②按下主菜单“自动加工”；③按下“选择程序”；④在对话框找到相关程序；⑤按下“机床锁住”键，按下“循环启动”键14、数控机床中常用的回转工作台有（分度工作台、数控回转工作台）15、数控机床对于导轨有着更高的要求：如高速进给时（不震动），低速进给时（不爬行），有（高的灵敏度），能在重载下长期（连续工作），（耐磨性高），精度(保持性好)等。

16、数控机床的运动性能指标主要包括主轴转速、进给速度、坐标行程、摆角范围、刀库容量、换刀时间。

快走丝、中走丝、慢走丝原理介绍线切割机床分：中走丝、慢走丝、快走丝都是指的电火花线切割机床。

电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM）。

什么是中走丝线切割，中走丝电火花线切割机（Medium-speed Wire cut Electrical Discharge Machining简写MS-WEDM），属往复高速走丝电火花线切割机床范畴，是在高速往复走丝电火花线切割机上实现多次切割功能，被俗称为“中走丝线切割”。

中走丝技术在这里指出，所谓“中走丝”并非指走丝速度介于高速与低速之间，而是复合走丝线切割机床，即走丝原理是在粗加工时采用高速（8-12m/s）走丝，精加工时采用低速（1-3m/s）走丝，这样工作相对平稳、抖动小，并通过多次切割减少材料变形及钼丝损耗带来的误差，使加工质量也相对提高，加工质量可介于高速走丝机与低速走丝机之间。

因而可以说，用户所说的“中走丝”，实际上是往复走丝电火花线切割机借鉴了一些低速走丝机的加工工艺技术，并实现了无条纹切割和多次切割。

中走丝技术在实践中得出，在多次切割中第一次切割任务主要是高速稳定切割，可选用高峰值电流，较长脉宽的规准进行大电流切割，以获得较高的切割速度。

第二次切割的任务是精修，保证加工尺寸精度。

可选用中等规准，使第二次切割后的粗糙度Ra在1.4到1.7μm之间。

为了达到精修的目的，通常采用低速走丝方式，走丝速度为1到3m/s，并对跟踪进给速度限止在一定范围内，以消除往返切割条纹，并获得所需的加工尺寸精度。

第三次、第四次或更多次切割（目前中走丝控制软件最多可以实现七次切割）的任务是抛磨修光，可用最小脉宽（目前最小可以分频到1μs）进行修光，而峰值电流随加工表面质量要求而异，实际上精修过程是一种电火花磨削，加工量甚微，不会改变工件的尺寸大小。

走丝方式则像第二次切割那样采用低速走丝限速进给即可。

中走丝、慢走丝、快走丝线切割是怎样区分的？在日常生活中，我们常常听说中走丝、慢走丝、快走丝，对于业内人来说，可能是非常的简单，但是对于业外人来说，不知道三者之间到底应如何区分？本文简单介绍一下，三者的区别。

如要更细了解请查找更多的相关的资料。

首先，中走丝、慢走丝、快走丝都是指的电火花线切割机床。

电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。

电火花线切割机按走丝速度可分为高速往复走丝电火花线切割机（Reciprocating type High Speed Wire cut Electrical Discharge Machining俗称“快走丝”）、低速单向走丝电火花线切割机（Low Speed one-way walk Wire cut Electrical Discharge Machining俗称“慢走丝”）和立式自旋转电火花线切割机（V ertical Wire Electrical Discharge Machining machine tool With Rotation Wire）三类。

又可按工作台形式分成单立柱十字工作台型和双立柱型（俗称龙门型）。

快走丝是指钼丝来回走动，这样比较节约钼丝，但是精度低，一般国产线切割机使用。

中走丝也是电火花线切割机床的一种，工作原理是利用连续移动的钼丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

其走丝速度及工件质量介于快走丝和慢走丝之间所以叫做中走丝，准确的说：中走丝是快走丝的升级产品，所以也可以叫：能多次切割的快走丝，所以它的加工速度接近于慢走丝，而加工的质量也趋于慢走丝。

走丝速度在1～12m/s之间，可以根据需要进行调节。

快走丝与慢走丝对比详解数控电火花线切割加工包括快走丝加工与慢走丝加工，它们广泛应用于模具制造行业。

这两种技术的加工效率、切割精度以及表面质量等目前是什么发展状况呢？快走丝加工技术的发展现状顾名思义，快走丝加工是因为切割加工过程中电极丝作高速的走丝运转而得名。

快走丝加工机床是我国独创的电加工机床，经过几十年的不断完善和发展，现已成为制造业中的一种重要加工手段。

可满足中、低档模具加工和其他复杂零件制造的要求，在中低档市场中占有相当的分量。

快走丝加工机床最大的优势在于拥有良好的性能价格比。

由于它的实用性、经济性，所以在国内有较大的市场。

传统快走丝加工采用一次切割的工艺，加工效率在40 ㎜²/min左右，表面粗糙度在Ra3.0μm左右，表面有较明显的线纹，加工精度在0.02㎜左右。

为改善加工品质，快走丝加工机床制造厂家参照多次切割工艺，改进了机床的相关部件，出现了所谓的“中走丝机床”。

机床的数控精度、脉冲电源、走丝系统、工艺数据库等大量的工艺技术方面有了较大的提高。

提高了加工精度，改善了表面质量。

目前中走丝加工机床的技术指标：进行一次切割的效率180㎜²/min，多次切割后的表面粗糙度为Ra≤1.0μm，此时的平均效率为50㎜²/min，加工表面光泽无明显切割条纹，加工精度0.01㎜，电极丝损耗≤0. 01 ㎜/20 万㎜²。

这些性能指标看起来已经比较不错，但需要注意的是，获得这些指标需要保证好各个环节，一旦有出入，比如工作液的浓度、电极丝的损耗发生变化，就会影响加工质量的稳定性。

慢走丝加工技术的发展现状精密、复杂、长寿命冲压模具制造精度及表面质量要求的不断提高，快走丝加工技术已不能适应精密模具的制造要求，这种现状促进了慢走丝加工技术的迅速发展，其各方面工艺指标已达到了相当高的水平，是其它加工技术不可替代的。

一、慢走丝加工技术的发展现状1、加工精度提高多次切割技术是提高慢走丝加工精度及表面质量的根本手段。
