一、实验目的
1、学习8088/86与8253的连接方法。
2、学习8088/86对8253的控制方法。
二、实验器材
计算机，汇编相关程序，WA VE6000实验仿真器
三、实验原理

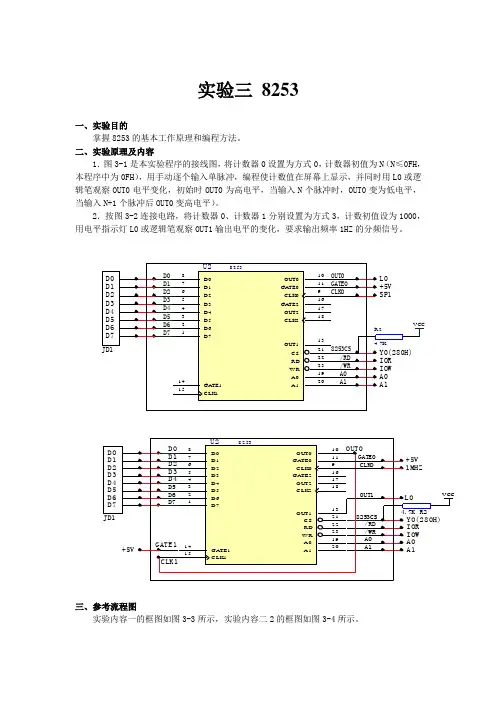

利用8088/86外接8253可编程定时器/计数器，可以实现对外部事件进行计数。设置断点读回计数器的值。本实验中计数器按方式0工作。即十六位二进制计数器。当计数设置好后，计数器就开始计数。如果要读入计数器的值，要先锁存计数值，才能读到计数值。本实验所设计数值为5，也就是外部5个脉冲，计数器值加1。同时OUT 脚输出一个高电平。实验时，可以将OUT0接到LED 上，
四、实验步骤
(1) 在实验箱断电的情况下连好线。
(2) 输入程序并检查，保存程序。
(3) “编译”程序。
(4) “全速执行”程序。
(5) 记录实验结果及分析。
五、实验数据
CONTROL equ 08003h
COUNT0 equ 08000h
COUNT1 equ 08001h
COUNT2 equ 08002h
code segment
assume cs:code
start proc near
mov al, 30h ; 通道
0，方式0
mov dx, CONTROL
out dx, al
mov al, 5 ; 计数器初始值。
mov dx, COUNT0 out dx, al ; 低八位
mov al, 0
out dx, al ; 高八位
Again:
mov al, 00000000B ; 锁存计数器值
mov dx, CONTROL
out dx, al
mov dx, COUNT0
in al, dx ; 读入计数值低八位
mov bl, al
in al, dx ; 读入计数值高八位
mov ah, al
mov al, bl
jmp Again
start endp
code ends
end start
六、实验结果分析
电路连接后按下试验箱左侧开关，L0灯亮。因为选择输入的单脉冲为高电平。程序编译后全速执行，观察到L0灯灭了。因为单脉冲信号进入，写信号有效时向计数器写入控制字CW，之后其输出端OUT就变低电平，所以灯灭。按下单脉冲开关第六次后，L0灯重新亮起。原因是本实验所设计数值为5，也就是外部5个脉冲，计数器值加1。同时OUT脚输出一个高电平。所以灯又亮了。由此看来应该是第五次就亮的，那为什么是第六次灯才亮，是因为有一个软件误差，软件启动在CPU用输出指令向计数器写入初值后就启动计数。但事实上，CPU写入的计数初值只是写到了计数器内部的处置寄存器中，计数过程并未真正开始。写入初值后的第一个CLK信号将初值寄存器中的内容送到计数器中，而从第二个CLK脉冲的下降沿开始，计数器才真正进行减1计数。之后，每来一个CLK脉冲都会使计数器减1，直到减到零时在OUT端输出一个信号。因此，从CPU执行输出指令写入计数初值到计数结束，实际的CLK脉冲个数比编程写入的计数初值5要多一个，即6个。只要用软件启动计数，这个误差是不可避免的；
若要修改初值，可以在指令“MOV AL,5”修改，值得注意的是，由于有一个软件误差，所以每次输入的初值要比自己本来要的初值(N)多1，即（N+1）个脉冲
