测厚仪安全操作保养规程前言测厚仪是一种常用于测量材料厚度的仪器，广泛应用于航空航天、电子设备、建筑工程等领域。
为了保证测厚仪的正常运行，我们需要遵守一些安全操作规程和保养要求。
本文将介绍测厚仪的安全操作保养规程，希望能够为广大用户提供参考。
首先应该做的在进行任何操作前，需要将测厚仪的使用说明书仔细阅读，并确保理解其工作原理和操作方法。
安全操作规程1. 使用前的检查在使用前，需要对测厚仪进行检查，确保其正常工作。
具体包括以下几个方面：•外壳检查：检查外壳是否有损伤或裂纹，若存在损伤应及时更换或修理。
•控制器检查：检查控制器的电路板、连接器等部位是否正常。
•电源检查：检查电源是否稳定、接线是否正确。
•探头检查：检查探头是否畅通、表面是否平整光洁。
•显示屏检查：检查显示屏是否完好，显示是否准确清晰。
2. 操作时的注意事项在使用测厚仪时，应注意以下几个方面：•避免过度摩擦：避免使用过力，在测量时不要过度推拉探头，以免对探头造成损伤。
•确保平稳支撑：确保测厚仪平稳支撑，不要将其放置于不平稳的表面上。
•防止掉落：避免在高处工作时将测厚仪掉落，以免造成损坏或伤人。
•防止强磁场干扰：在使用过程中要避免接触强磁场的环境。
•防潮防尘：在使用中要避免测厚仪受到潮湿或尘土的影响，以免影响其正常工作。
•禁止拆卸：在测量时不要拆下探头或设备外壳，以免损坏设备或造成人身伤害。
3. 使用完毕后的处理在使用测厚仪完成后，应该进行以下处理：•清洁维护：使用完毕后需要对测厚仪进行清洁和维护，确保仪器干净、无尘、无油污，延长其使用寿命，并以防误差。
保养时，应使用无粉尘、无粘性的清洁布轻洗仪器各个部位。
•安全存储：使用完毕后，将测厚仪存放在干燥、防尘、防潮、避免磁场干扰和温度适宜的环境中，以便下次使用。
•关闭电源：使用完毕后，应及时关闭电源，避免测厚仪处于待机状态。
保养要求1. 日常常规保养日常常规保养主要包括以下几个方面：•外壳保护：定期对测厚仪外壳进行检查和维护，注意防潮、防尘和防磁场干扰，避免损坏。
IMS测厚仪的研究和应用IMS测厚仪（Intelligent Measuring System）是一种用于测量各种表面材料厚度的先进仪器。
它采用了高精度的传感器和先进的计算技术，能够快速、准确地测量各种材料的厚度，包括金属、塑料、橡胶、陶瓷等。
IMS测厚仪在工业生产和质量检测领域有着广泛的应用，可以帮助企业提高生产效率、改善产品质量，因此备受重视。
一、IMS测厚仪的研究意义IMS测厚仪主要通过传感器和计算处理系统来实现对各种材料厚度的快速准确测量。
其工作原理可以简单概括为：先进的传感器探头通过与被测物体接触或非接触进行信号传感，将测量的传感信号送入计算处理系统进行分析计算得出被测物体的厚度数值。
1. 传感器探头：IMS测厚仪采用了高性能的传感器探头，可以根据被测物体的不同特性选择合适的探头进行测量。
探头一般采用超声波、激光或磁性传感器等技术，能够实现对各种不同材料的快速测量。
2. 计算处理系统：IMS测厚仪配备了先进的计算处理系统，可以对传感器采集的信号进行精确的处理和分析，得出被测物体的厚度数据。
计算处理系统通常还具有数据存储和输出功能，可以将测量数据记录下来并输出到计算机或打印机上。
3. 使用方法：使用IMS测厚仪进行测量通常非常简单，只需将传感器探头对准被测物体，启动测量程序即可得到被测物体的厚度数据。
在实际应用中，通常还需要根据不同的测量要求选择合适的探头和测量模式，以确保测量结果的准确性。
1. 金属加工行业：在金属加工行业中，IMS测厚仪可以用于快速测量金属材料的厚度，包括钢板、铝合金等。
通过对金属材料的厚度进行精确测量，可以帮助企业控制产品质量，避免因厚度不合格引起的浪费和质量问题。
2. 塑料和橡胶制品生产：在塑料和橡胶制品生产过程中，IMS测厚仪可以用于对塑料薄膜、塑料容器、橡胶管材等产品进行厚度测量。
通过对产品厚度进行检测，可以帮助生产企业及时发现产品缺陷，提高产品质量。
4. 汽车制造和维修：在汽车制造和维修行业中，IMS测厚仪可以用于测量汽车车身、发动机零部件等部件的厚度，帮助企业控制产品质量，确保汽车零部件的安全性。

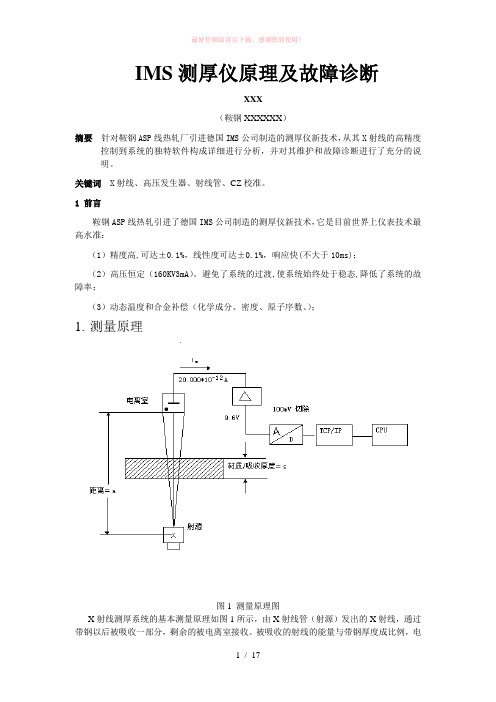

IMS测厚仪原理及故障诊断XXX（鞍钢XXXXXX）摘要针对鞍钢ASP线热轧厂引进德国IMS公司制造的测厚仪新技术，从其X射线的高精度控制到系统的独特软件构成详细进行分析，并对其维护和故障诊断进行了充分的说明。
关键词X射线、高压发生器、射线管、CZ校准。
1 前言鞍钢ASP线热轧引进了德国IMS公司制造的测厚仪新技术，它是目前世界上仪表技术最高水准：（1）精度高,可达±0.1%，线性度可达±0.1%，响应快(不大于10ms)；（2）高压恒定（160KV3mA）。
避免了系统的过渡,使系统始终处于稳态,降低了系统的故障率；（3）动态温度和合金补偿（化学成分、密度、原子序数、）；1.测量原理图1 测量原理图X射线测厚系统的基本测量原理如图1所示，由X射线管（射源）发出的X射线，通过带钢以后被吸收一部分，剩余的被电离室接收。
被吸收的射线的能量与带钢厚度成比例，电离室又将接收到的X射线（剂量）转换为微电流（Im）信号，该信号经由测量放大器放大，并转换成电压信号，再通过小信号切除电路、模数转换（A/D）及相关处理成符合TCP/IP 协议的数字信号送至CPU，由CPU进行控制、运算，给出带钢厚度等信息。
下面给出测量信号的信号流程（见图2），系统的软件部分就是根据该流程进行信号处理的，由此可以清楚的了解到电离室接收透过带钢从X射线管发出的射线信号后的转换及处理过程。
这对于掌握测厚原理、日常维护，特别是故障分析、处理是非常重要的。
图2 测厚仪信号流程图2.系统构成系统主要由中央控制站、C型架、安装在C型架中的高压发生器、X射线管、电离室、信号放大器组成。
其网络结构如下：图33 测量放大器TIEU 131测量放大器可以最多同时将32个电离室的电流信号转换成电压信号，并且通过A/D 转换器将之转换为数字信号，然后通过以太网传输。
高压 U HV 这里所指的高压是指加在X 射线管阳极和阴极之间的高压，该高压决定了射线的能级。
测厚仪操作规程一、引言测厚仪是一种用于测量物体厚度的仪器设备，广泛应用于工程、建筑、制造业等领域。
为了确保测量结果的准确性和一致性，制定本操作规程，以规范测厚仪的操作流程和注意事项。
二、适用范围本操作规程适用于所有使用测厚仪进行厚度测量的人员。
三、设备准备1. 确保测厚仪处于正常工作状态，检查仪器的电源、显示屏、探头等部件是否正常。
2. 检查测厚仪的探头是否清洁，如有污垢应及时清理。
3. 确保测厚仪的电池电量充足，或连接外部电源。
四、操作流程1. 将测厚仪打开，待仪器自检完成后进入工作状态。
2. 根据需要选择合适的探头，并连接到测厚仪上。
3. 将探头贴紧待测物体表面，确保与物体接触良好。
4. 按下测量按钮，测厚仪开始进行测量。
5. 等待测量结果稳定后，记录显示屏上的厚度数值。
6. 如需连续测量，可将测厚仪移动到下一个测点，重复步骤3至5。
7. 测量完成后，将测厚仪关闭，断开电源。
五、注意事项1. 在使用测厚仪前，应先阅读并理解测厚仪的操作说明书，熟悉仪器的功能和使用方法。
2. 在测量前，应确保待测物体表面清洁，无油污、尘埃等影响测量结果的物质。
3. 测厚仪的探头应保持清洁，避免污垢影响测量准确性。
4. 在测量过程中，应尽量避免探头与物体表面发生摩擦或碰撞，以免损坏仪器。
5. 如需测量较小或不规则表面的物体，可使用适当的夹具或支撑物，以保持测量的稳定性。
6. 测厚仪的测量结果应及时记录，包括测量时间、测点位置和测量数值等信息。
7. 定期对测厚仪进行校准，以确保测量结果的准确性和可靠性。
8. 在使用测厚仪时，应注意自身安全，避免触电、碰伤等意外事故的发生。
六、维护保养1. 定期清洁测厚仪的外壳和探头，使用软布擦拭，避免使用化学溶剂或腐蚀性液体。
2. 如测厚仪长时间不使用，应将其存放在干燥、通风良好的地方，并定期进行开机检查。
3. 如发现测厚仪存在故障或异常情况，应及时联系专业维修人员进行维修。
七、附录测厚仪操作规程示例：1. 测厚仪型号：XYZ-1232. 探头型号：PT-4563. 待测物体：钢板4. 测量位置：钢板表面5. 测量结果：厚度为10.5mm6. 测量人员：张三7. 测量时间：2022年1月1日上午9:00以上为测厚仪操作规程的详细内容，希望能对您的工作有所帮助。
测厚仪的使用方法及注意事项
关于测厚仪的使用方法及注意事项
一、测厚仪的构造及使用
测厚仪是一种检测物体厚度的仪器，由显示屏、电子衰减器、测厚触头、电源以及相关放大器组成。
用户可以选择适合自己的测厚触头，然后把它装在测厚仪上，以便测量物体的厚度。
二、测厚仪的正确使用方法
1.清洁测厚仪的测距面，确保其没有太多的污物。
2.把所需要测量的物体放在测厚仪的测距面上，调整到合适的厚度。
3.连接测厚仪到电源，并进行测试。
4.观察显示屏上显示的结果，当物体的厚度符合要求，则测量完成。
三、测厚仪的安全操作及注意事项
1.检查测厚仪电源头和电源线，如果有损坏，请勿操作，即使经过修理继续使用。
2.测厚仪在使用过程中，不允许沾湿、污染，以免损坏仪器。
3.测厚仪的测距面接触物体，应尽量减少金属物料和水汽及尘土等物质的污染。
4.在操作时，不得拔掉电子衰减器上的阻抗组件，以免损坏测厚仪。
5.使用时，应确保测厚仪正确接地，防止发生火花和过电流现象。
6.操作过程中，要避免高温、高湿、振动等恶劣的环境，以及高强磁场等辐射环境，以便准确测量。
7.要注意安全，仪器上不允许随意拆卸任何零件，以免造气损坏仪器。
综上，测厚仪的使用操作要严格按照规定来进行，不仅要注意连接电源、清洁测距面等
细节，同时只要正确遵循操作规程，就可以更好地发挥测厚仪的功能特性，达到质量检测的最高要求。
摘要：多功能测厚仪是钢产品生产过程中的重要仪器设备，其故障问题能够对产品生产质量、效率产生严重的负面影响，阻碍钢铁企业的发展。
鉴于此，本文以某钢厂IMS多功能测厚仪异常现象为案例，对其故障问题产生原因进行了系统性的讨论分析，提出了相应的改善措施。
关键词：IMS测厚仪；故障原因；改进措施一、概述多功能测厚仪是一种用于对热轧带钢的厚度进行监测以及记录的测量设备，目前已经在冶金行业中得到了广泛的使用。
2019年，某钢铁公司引进了德国IMS测厚仪，它被安装到F7精轧设备上，能够对热轧带钢的凸度、楔度、厚度等有关参数进行检测，并直接参与到精轧轧机的AGC自动厚度管控之中，和钢产品生产及质量有着紧密的联系。
该仪器采用高压发生器产生155kV的高电压，再由一根特制的高压电缆与X射线管相连，从而为X射线的发射提供有效的环境。
X射线管通常安装在测厚仪的C型架下臂处，上臂安装电离室接受从X射线管定向发射出来的X射线，被测带钢从C型架上、下两臂间穿过，而不是直接与测厚仪接触。
因此，对X射线管的研究具有重要意义，可以在下臂处安装大量的射线强度探测器，能够探测出射线在经过带钢后的强度。
自从该单位将热轧机组投入使用后，由于IMS测厚仪的异常状况，一直影响着企业的生产节拍，特别是IMS测厚仪的高压电源在运行过程中，经常出现灯丝电流上升的故障问题。
从控制流线可以看出，由于高压控制发生装置的故障问题，将使测厚仪不能正常运行，从而引起测厚仪的停机，长时间的停机将严重影响公司的产品效益。
所以，有必要对这一测厚仪中的高压控制发生装置故障原因进行分析并提出可靠的解决方案。
二、结构原理（一）硬件组成高压控制发生装置主要包括两个部件：一是高压发生器，二是高压控制单元。
高压控制单元是对X射线管电压以及管电流进行控制的重要部分，高压发生器则是管电压以及管电流产生的执行部分，利用高压控制单元对高压发生器展开的有效控制，通过电缆把高压发生器和X射线管进行有效的连接。
测厚仪的测量注意事项测厚仪常见问题解决方法测厚仪是用来测量材料及物体厚度的仪表。
在工业生产中常用来连续或抽样测量产品的厚度（如钢板、钢带、薄膜、纸张、金属箔片等材料）。
这类仪表中有利用α射线测厚仪是用来测量材料及物体厚度的仪表。
在工业生产中常用来连续或抽样测量产品的厚度（如钢板、钢带、薄膜、纸张、金属箔片等材料）。
这类仪表中有利用α射线、β射线、γ射线穿透特性的放射性厚度计；有利用超声波频率变化的超声波厚度计；有利用涡流原理的电涡流厚度计；还有利用机械接触式测量原理的测厚仪等。
注意事项测厚仪的测试方法紧要有:磁性测厚法，放射测厚法，电解测厚法，涡流测厚法，超声波测厚法。
测量注意事项:⒈在进行测试的时候要注意标准片集体的金属磁性和表面粗糙度应当与试件相像。
⒉测量时侧头与试样表面保持垂直。
⒊测量时要注意基体金属的临界厚度，假如大于这个厚度测量就不受基体金属厚度的影响。
⒋测量时要注意试件的曲率对测量的影响。
因此在弯曲的试件表面上测量时不牢靠的。
⒌测量前要注意四周其他的电器设备会不会产生磁场，假如会将会干扰磁性测厚法。
⒍测量时要注意不要在内转角处和靠近试件边缘处测量，由于一般的测厚仪试件表面形状的蓦地变化很敏感。
⒎在测量时要保持压力的恒定，否则会影响测量的读数。
⒏在进行测试的时候要注意仪器测头和被测试件的要直接接触，因此超声波测厚仪在进行对侧头清除附着物质。
不同种类的测厚仪的应用1、激光测厚仪是利用激光的反射原理，依据光切法测量和察看机械制造中零件加工表面的微观几何形状来测量产品的厚度，是一种非接触式的动态测量仪器。
它可直接输出数字信号与工业计算机相连接，并快速处理数据并输出偏差值到各种工业设备。
2、X射线测厚仪利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，沧州欧谱从而测定材料的厚度，是一种非接触式的动态计量仪器。
它以PLC和工业计算机为核心，采集计算数据并输出目标偏差值给轧机厚度掌控系统，达到要求的轧制厚度。
测厚仪维修安全操作及保养规程概述测厚仪是一种用于测量物体厚度的工具，在各个行业中得到广泛应用。
由于其精度高、测量方便、易于携带等优点被广大用户所喜爱。
然而，测厚仪也需要定期进行维修保养，以确保其准确性和长期服务寿命。
本文将介绍测厚仪的维修、安全操作和保养规程。
测厚仪维修注意事项1.测量前需要手动将仪器打开，并进行预热20-30分钟，以确保其稳定后再进行测量。
2.测量结束后应将仪器关闭，并进行充电，以保证后续使用所需的能量。
3.定期检查测厚仪传感器，如果有缺损，需要及时更换以保证准确度。
4.若经过长时间的使用，仍然出现测量误差过大，需要及时维修或更换，避免误导用户，在产生不必要的损失。
5.当测厚仪的指示灯出现异常或故障时，应立即停止使用，并送往维修站点进行修理。
6.测厚仪不能与金属或潮湿环境等物品接触或储存，以免影响其正常使用。
测厚仪安全操作1.测厚仪属于高灵敏度的设备，故使用前应进行详细的操作说明学习，避免误操作造成财产损失。
2.仪器应离磁场、高电压、强烈的电磁干扰、有害气体等环境远离，以免影响它的精度。
3.测量时坚持严格按照测量范围内的厚度来测量，在每次测量前对选定测量工具的适宜范围及正确性进行确认。
4.测量时应严格按照操作手册的步骤进行，无论是测试管道还是其他金属表面，必须按照操作步骤进行测量，避免发生安全事故。
5.测量时，必须正确对测量仪器进行定位，避免人员受伤或设备受损。
6.对于测试曲面和管道等，需要选择专用型号的测量仪器，以避免发生错误测量而对仪器和设备造成损失或危险。
测厚仪保养规程1.根据操作手册规定，定期清洗设备与附件，特别是传感器等部件，以确保准确性。
2.定期更换测量仪器的电池，以确保设备的正常工作。
3.测量仪器应进行定期校准调整，以确保其准确度和精度，在准确测量时避免传感器的损坏。
4.保证仪器正常性能的使用和保养，使仪器的测量能力能够长期保持在预定的范围内。
5.需要进行仔细的清洁，以确保传感器、触头手柄等部件的干净和良好状态。
