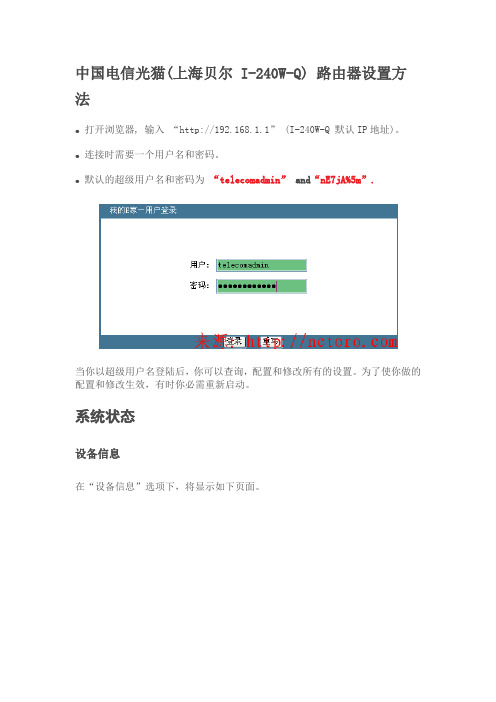

中国电信光猫(上海贝尔 I-240W-Q) 路由器设置方法●打开浏览器, 输入“http://192.168.1.1” (I-240W-Q 默认IP地址)。
●连接时需要一个用户名和密码。
●默认的超级用户名和密码为“telecomadmin” and“nE7jA%5m”.当你以超级用户名登陆后，你可以查询，配置和修改所有的设置。
为了使你做的配置和修改生效，有时你必需重新启动。
系统状态设备信息在“设备信息”选项下，将显示如下页面。
这个页面包含以下信息：●设备型号：●设备标识号：●硬件版本：●软件版本：网络侧信息用户侧信息用户侧信息宽待语音信息宽待语音信息远程管理状态网络网络－宽带设置点击网络－宽带设置－Internet连接，配置 PPPoE选择模式RouteVlan ID：如果启用Vlan，输入VLAN 标记的值，VLAN 标记仅仅对PPPoE, MER and Bridge是有效的。
PPP用户名: ISP 提供正确的用户名.PPP Password: ISP提供正确的密码PPPoE Service Name: ISP 提供PPPoE服务名称选择模式BridgeVlan ID：如果启用Vlan，输入VLAN 标记的值，VLAN 标记仅仅对PPPoE, MER and Bridge是有效的绑定设置LAN侧地址配置WLAN配置在这个页面你可以配置基本的无线网络设置。
你可以启用或禁用无线功能，隐藏访问点，设置无线网络名（也就是SSID）。
下面是不同选项的说明：●启用无线:如果启用无线，隐藏访问点，SSID，BSSID，信道，54g™速率，多播速率，54g™模式，发送功率，将会显示出来。
●隐藏访问点：Hide Access Point: 选取这个选项，如果你希望隐藏你路由器的访问点，使得中端无法通过被动扫描来获得你的SSID。
●SSID: SSID (Service Set Identification)一个无线网络中所有设备共享的唯一的名字。

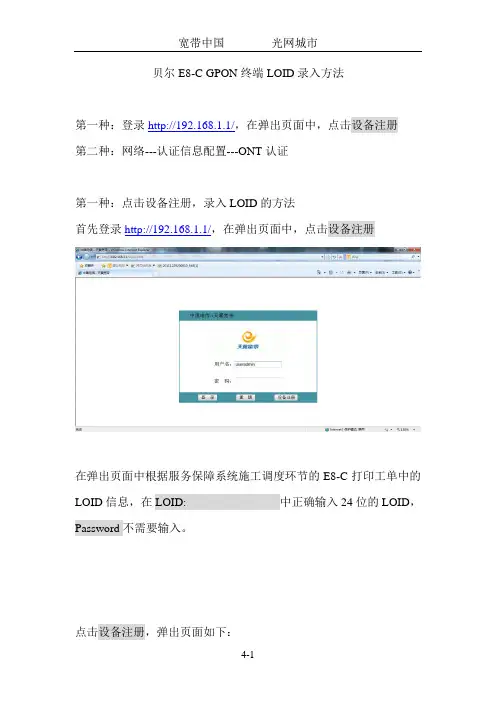

贝尔E8-C GPON终端LOID录入方法
第一种：登录http://192.168.1.1/，在弹出页面中，点击设备注册
第二种：网络---认证信息配置---ONT认证
第一种：点击设备注册，录入LOID的方法
首先登录http://192.168.1.1/，在弹出页面中，点击设备注册
在弹出页面中根据服务保障系统施工调度环节的E8-C打印工单中的LOID信息，在LOID: 中正确输入24位的LOID，Password不需要输入。
点击设备注册，弹出页面如下：
点击确定按钮，
如果光路正常，PON口资源准确，VLAN45、VLAN47数据配置正确，会提示注册成功，下发业务成功。
查看光猫网络G指示灯已经长亮正常，即光猫已经注册成功，语音1指示灯已经长亮正常，及语音业务下发注册成功。
此时若登录进入光猫，至网络---远程管理---OL T认证，你会发现所输
入的LOID信息已经正确输入光猫。
第二种：网络---远程管理---OL T认证，录入LOID的方法
首先登录http://192.168.1.1/，在弹出页面中，输入帐号：telecomadmin，密码：nE7jA%5m后，点击登录，进入光猫。
选择：网络---远程管理---OL T认证，WEB页面如下，需要向下翻页至最后，才能看到OL T认证菜单。
（为方便FTTH装维人员，最好将OL T认证菜单提至网络---远程管理的第一页面显示）
在网络---远程管理页面向下翻页至最后，看到OL T认证菜单如下：
可根据服务保障系统施工调度环节的E8-C打印工单中的LOID信息，在LOID：菜单中，正确输入24位的LOID码，Password 不需要输入，然后点击保存LOID信息按钮即可。
细聊上海贝尔路由器设置方法
细聊上海贝尔路由器设置方法
上海贝尔为运营商、企业和行业客户提供端到端的信息通信解决方案和高质量的服务，其产品覆盖有线和无线方案、光接入方案、端到端LTE方案、光网络、IP网络、网络核心及应用、网络管理及服务等诸多领域。
接下来由店铺分享上海贝尔路由器的`设置方法。
一、设置调制解调器
1.在ie中输入19
2.168.1.1(默认网关),密码和帐户一样都是admin.
2.左边的”高级设定”下的”WAN”,选VPI/VCI是0/35(北京的参数，各地区不一样的)，点”编辑”
3.”服务种类”选”UBR WITHOUT PCR”,点”下一步”进行下去.
4.选择”PPP over Ethernet (PPPoE)”,其他不改,下一步
5.填入ADSL帐户和密码,服务名不用填写，认证方法为AUTO,下面的”按需拨号(使用空闲时间计时器)”和”PPP IP扩展”可不用打钩.
6.启用IGMP组播和WAN服务,”启用IGMP组播”和”启用WAN服务”都打勾,直接点下步.
7.最后”保存”就OK了
最后再重启MODERM后来激活设置.
二、设置本地连接(用集线器连接的，不使用uplink端口)
ip：192.168.1.x
子网掩码：255.255.255.0
默认网关：192.168.1.1
DNS主服务器：202.106.0.20
DNS副服务器：202.106.46.151(北京的，各地区不一样的)
【细聊上海贝尔路由器设置方法】。

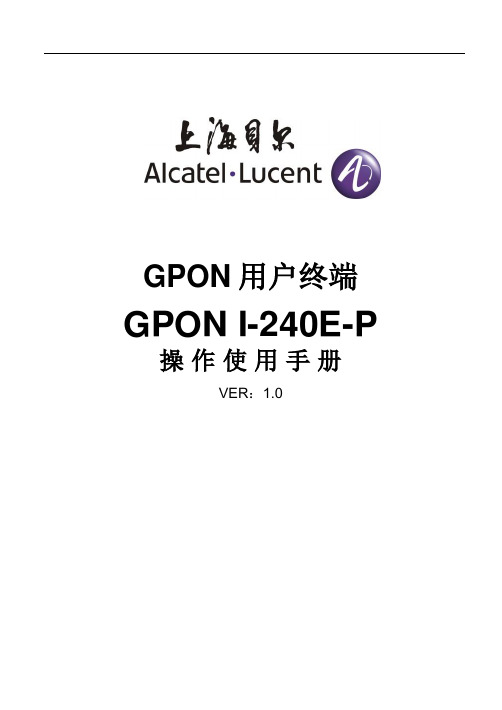

GPON用户终端GPON I-240E-P 操作使用手册VER：1.0目录1产品介绍 (1)1.1产品简介 (1)1.2产品特点 (1)1.3产品外观 (2)1.4指示灯说明 (2)1.5接口说明 (3)1.6缺省设置 (3)2安装与连线 (4)2.1安装在墙面上 (4)2.2连接线缆 (4)连接到局域网 (4)连接光纤 (4)连接电源线 (6)2.3上电检查 (6)3设备功能 (6)3.1业务功能 (6)3.2PON接口功能 (7)PON口物理参数 (7)GPON 服务质量功能 (7)3.3以太网接口功能 (7)3.4操作，管理和维护功能 (8)4设备应用模式 (8)5技术指标和参数 (9)5.1技术规格 (9)5.2遵循的标准 (9)6FAQ和故障排除 (10)1 产品介绍1.1 产品简介GPON光网络单元（ONU）I-240E-P作为一个单住户单元（SFU），集成了强大的互操作性，关键客户的特定需求和低廉的成本，向FTTH（Fiber-to-the-Home）和FTTP（Fiber-to-the-Premises）应用的用户提供服务。
I-240E-P配置了符合ITU-T G.984标准的2.5G速率下行接口和1.25G速率上行接口，能够提供全面的高速互联网接入服务。
1.2 产品特点以太网自协商和MDI/MDIX自动探测功能所有包长范围数据的线速传输内置二层交换机先进的数据功能，例如VLAN标记处理，流分类和包过滤功能每线路5 REN，55V RMS平衡响铃， DTMF拨号通用架构，直接替换支持连接外置IAD盒子，或者通过以太网接口支持语音服务的家用路由器。
支持基于数据的视频内容传输（通过组播或者单播方式）1.3 产品外观图1I-240E-P产品外观图1.4 指示灯说明表1I-240E-P指示灯状态列表1.5 接口说明表2 I-240E-P 面板接口列表1.6 缺省设置表3 I-240E-P 缺省设置列表2 安装与连线I-240E-P既可以安装在墙面上，也可以直接放置在水平工作台上。
上海贝尔7360 OLT手动开通ONU步骤1、通过TL1方式登录OLT，查看是否有新LOID上报至OLT先TELNET上网管telnet 134.207.16.82用户名：root密码：5520AMS@QZ-DX再TELNET上OLT，如10.107.31.6 端口1023telnet 10.107.31.6 1023 //134.207.16.82为OLT的IP地址，后面加1023端口号按一下回车键，弹出以下提示，选TWould you like a TL1 login(T) or TL1 normal session(N) ? [N]: T输入帐号密码登录：Enter Username : SUPERUSER //注意：用户名和密码都是大写Enter Password : ANS#150< RTRV-ALM-ALL; //查看告警，可以看到是否有新的ONU接上来IP 0"PON-1-1-1-2,PON:MN,NEWONT,NSA,,,,,: //从第1槽的第2个PON口发现新的ONU \"SERNUM = ALCLF8AE75F7, SLID =0001684291 , LOID =0777444444999999\"";2、如何在OLT创建一个FTTH终端登录北向telnet 134.207.16.82 12015 // 12015为北向端口telnet进去以后，登录命令如下：LOGIN:::CTAG::UN=manager,PWD=123456;增加ONU：//红色字体为需要根据实际情况更改的参数ADD-ONU::OLTID=134.207.16.82,PONID=1-1-1-2:CTAG::AUTHTYPE=LOID,ONUID=07774444449999 99,ONUTYPE=E8-C;ADD-PONVLAN::OLTID=134.207.16.82,PONID=1-1-1-2,ONUIDTYPE=LOID,ONUID=077744444499999 9:CTAG::CVLAN=201,SVLAN=2312,UV=41; (注意GPON网管的SVLAN是一块板一个，如何知道SVLAN是多少？后续会有命令再看)ADD-PONVLAN::OLTID=134.207.16.82,PONID=1-1-1-2,ONUIDTYPE=LOID,ONUID=077744444499999 9:CTAG::CVLAN=45,SVLAN=2312,UV=45;ADD-PONVLAN::OLTID=134.207.16.82,PONID=1-1-1-2,ONUIDTYPE=LOID,ONUID=077744444499999 9:CTAG::CVLAN=46,SVLAN=2312,UV=46;如何删除ONU，也是通过北向接口进行删除：DEL-ONU::OLTID=134.207.16.82,PONID=1-1-1-2:CTAG::ONUIDTYPE=LOID,ONUID=0777444444999 999;退出LOGOUT:::CTAG::;3、如何查看注册的终端是否正常在线通过CLI方式登录OLT，查看新建ONU的注册状态和业务是否正常telnet 134.207.16.82 //134.207.16.82为OLT的IP地址，无需加端口号用户名：root密码：5520AMS@QZ-DX再TELNET上OLT，如10.107.31.6login: isadmin //注意：用户名和密码都是小写password: ans#150typ:isadmin># info configure equipment ont //检索新创的ONU的接口编号configure equipment#---------------------------------------------------------------------------------- echo "equipment"#---------------------------------------------------------------------------------- ontinterface 1/1/1/2/1 sw-ver-pland 3FE53862AOCI76sernum ALCL:F8AE75F7subslocid WILDCARDvoip-allowed enablelog-auth-id 0777444444999999//检索到新创ONU的接口编号为1/1/1/2/1admin-state upexitslot 1/1/1/2/1/1 planned-card-type 10_100base plndnumdataports 4 plndnumvoiceports 0 exitexit#----------------------------------------------------------------------------------leg:isadmin># show interface port ont:1/1/1/2/1 //查看新创ONU的状态=================================================================================== port table=================================================================================== port |admin-status|opr-status---------------------------------------------------+------------+------------------ ont:1/1/1/2/1 up up //注册成功----------------------------------------------------------------------------------- port count : 1leg:isadmin># show vlan bridge-port-fdb //查看ONU业务是否正常=================================================================================== bridge-port-fdb table=================================================================================== port |vlan-id |mac |fdb-id |status |vmac-------------------+-----------------+-----------------+-----------------+-------+- 1/1/1/2/1/1/141 00:19:c7:e9:24:a6 stacked:2312:0 learned 00:00:00:00:00:001/1/1/2/1/1/146 00:19:c7:e9:24:a5 stacked:2312:0 learned 00:00:00:00:00:00 //41和46VLAN都能正常学习到MAC地址，说明业务正常----------------------------------------------------------------------------------- bridge-port-fdb count : 23、如何查看一块光板配置的SVLAN是多少？telnet 134.207.16.82 //134.207.16.82为OLT的IP地址，无需加端口号用户名：root密码：5520AMS@QZ-DX再TELNET上OLT，如10.107.31.6login: isadmin //注意：用户名和密码都是小写password: ans#150typ:isadmin># info configure service----------------------------------------------customer 1 createdescription "Default customer"exities 1 customer 1 createinterface "OAM" createaddress 10.107.31.6/24sap nt:vp:1:2001 createexitexitno shutdownexitvpls 2 customer 1 v-vpls vlan 2001 createstpshutdownexitsap nt-a:eth:1:0 createexitsap nt-a:xfp:1:2001 createexitno shutdownexitvpls 2601 customer 1 v-vpls vlan 2601 createstpshutdownexitsap nt-a:xfp:1:2601 createexitsap lt:1/1/1:2601 create 1槽位光板的SVLAN为2601 exitno shutdownexitvpls 2602 customer 1 v-vpls vlan 2602 createstpshutdownexitsap nt-a:xfp:1:2602 createexitsap lt:1/1/2:2602 create 2槽位的SVLAN为2602exit4、如何查看FTTH配置的业务VLAN是否配置：telnet 134.207.16.82 //134.207.16.82为OLT的IP地址，无需加端口号用户名：root密码：5520AMS@QZ-DX再TELNET上OLT，如10.107.31.6login: isadmin //注意：用户名和密码都是小写password: ans#150typ:isadmin># info configure bridge port 1/1/1/8/1/1/1 （1槽8光口，ONTID=1）configure bridge#-----------------------------------------------------------echo "bridge"#-----------------------------------------------------------port 1/1/1/8/1/1/1max-unicast-mac 16vlan-id 41network-vlan stacked:2601:300vlan-scope localexitvlan-id 45network-vlan stacked:2601:45vlan-scope localexitvlan-id 46network-vlan stacked:2601:46vlan-scope localexitexit#-----------------------------------------------------------typ:isadmin>#。
O-24240E-Q用户手册1. 产品描述1.1 介绍光网络终端（ONT）型号O-24240E-Q是一种ITU-T G.984标准兼容的设备，它能从服务供应商的无源光网络（PON）中通过光信号接收语音，数据和视频，并以相应的格式传输到住宅及商业用户中。
上行流量以相同的方式通过光纤传送到PON网络中。
单根光纤可以同时承载上行和下行的流量。
1.2 服务O-24240E-Q配置了符合ITU-T G.984标准的2.5G速率下行接口和1.25G速率上行接口，能够提供全面的三重播放服务，包括语音，视频（IPTV或者VoD）和高速互联网接入服务。
ONT O-24240E-Q配备了以下服务接口1：●24个10/100以太网接口，用于高速互联网接入和IPTV或者VoD服务●24个POTS (VoIP) 端口，提供语音服务ONT O-24240E-Q具有符合标准的内置远程管理能力，包括全范围的FCAPS功能，如监督，监测和维护1.3 端口上海贝尔可以为不同的客户提供O-24240E-Q光终端的不同变种。
下表列出了可用的选项。
表1 端口描述1.4 特性本ONT具有以下特性●单纤维的GPON接口，具有1244Mbit/s的上行速率和2488Mbit/s的下行数据速率●先进的数据功能，如VLAN标签操作，分类和过滤。
●流量分类和QOS能力●集成基于SIP（RFC3261）的模拟电话适配器（ATA）功能，支持多种服务类别－来电显示，来电等待，呼叫转移，呼叫前转1等。
●每线路5 REN●多种语音编码●丰富的关于报警和维护的LED指示灯1.5 规格ONT的物理，电气，光学，环境规格和标准兼容情况的信息列于下表。
表2 物理规格表3 电气规格表4 环境规格表5 标准兼容性表6 光学规格注意：产品安装应由经过培训的服务人员进行。
阅读并遵守所有标记在产品或其包装内的警告通知和指示，在处理任何ONT时遵守所有本指南中列出的安全须知。
2.1 电气安全●在处理活动电气连接时始终要小心注意。

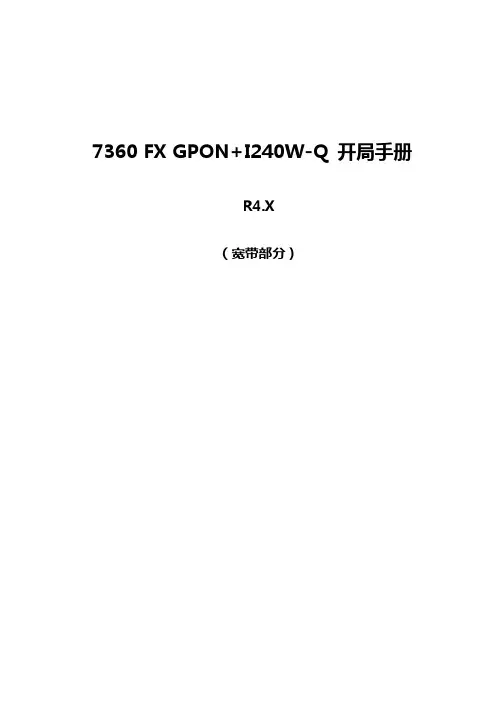

7360 FX GPON+I240W-Q 开局手册R4.X（宽带部分）目录1.前言 (3)2.硬件部分 (3)2.1.板卡支持 (3)2.2.板卡简介 (3)2.3.CT 设置 (3)2.4.登陆方式 (3)3.软件版本 (4)3.1.软件确认 (4)3.2.软件更新 (4)4.设备基本配置 (4)4.1.板卡配置 (4)4.2.管理地址（OAM）配置 (5)4.3.SNMP参数配置 (6)5.GPON数据配置 (6)5.1.ONU配置 (6)5.2.QOS模板配置 (7)5.3.VLAN配置 (8)5.4.用户数据配置 (9)6.IGMP（组播）配置 (10)CP (多上联)配置 (11)8.ACL（访问控制列表）配置 (11)9.外层VLAN透传 (13)10.VLAN 转换 (14)11.帐号权限配置 (14)12.镜像配置 (15)基础篇1.前言此文档可作为7360 FX xPON 宽带部分的基础配置参考手册，有关具体内容请参阅相关技术文档。
阅读此文档时请关注特别注意点2.硬件部分2.1.板卡支持7360 FX xPON 支持以下硬件板卡：2.2.板卡简介FANT-F NT板卡，4端口GE/10GE SFP上联光模块或GE/FE电模块NGLT-A GPON LT板卡，8端口GPON线卡(SFP)2.3.C T 设置串口设置成默认参数：“9600bps with 8 data bit, no parity, one stop bit and flow control set to none”2.4.登陆方式串口方式登陆: 在操作终端直接输入”enter”键，系统提示信息如下:Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: c （登入CLI 模式）login: isadmin password:i$@mad-系统默认的密码，会提示登陆者修改密码，如密码已改，直接用改完的密码登陆Welcome to ISAM Your password is expired ! enter new password: ans#150 提示修改默认密码re-enter password: ans#150The new password is accepted.isadmin>#Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: T （登入TL1 模式）Would you like a TL1 login(T) or TL1 normal session(N) ? [N]: yEnter Username : SUPERUSEREnter Password : ANS#150IP 0Welcome to ISAM远程方式登陆CLI:telnet <7360 IP >远程方式登陆TL1:telnet <7360 IP > 10233.软件版本3.1.软件确认show software-mngt oswp特别注意点：当前active 软件应为正式发布的DR4版本3.2.软件更新当前active 软件应为正式发布的DR4版本，如果运行软件不是此软件立即用读卡器重新烧映象文件来更新软件4.设备基本配置4.1.板卡配置创建ACU板configure equipment slot acu:1/1 planned-type ngfc-e unlock创建主控板NTA默认已创建；若有NTB板卡，需配置（目前宁夏现场没有NT-B）configure equipment slot nt-b planned-type fant-f打开主控板主备倒换（当有NTB需配置）configure equipment protection-group 1 admin-status unlock配置槽位序列configure system security profile admin slot-numbering type-basedconfigure system port-num-in-proto type-based注解：重新登入后起效，show equipment slot查看。

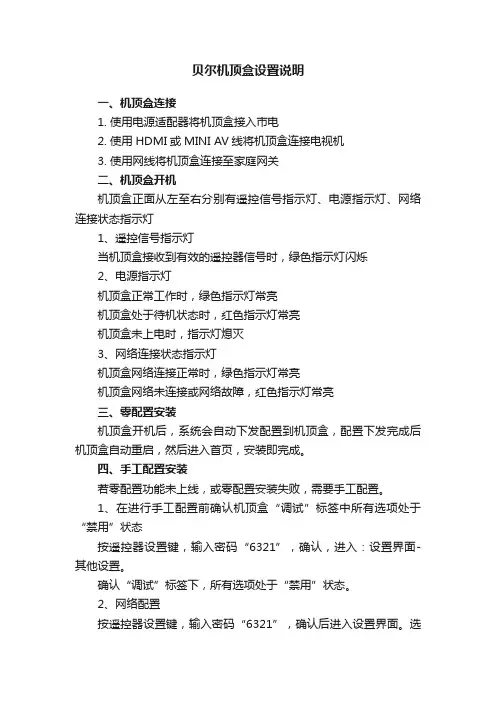

贝尔机顶盒设置说明一、机顶盒连接1. 使用电源适配器将机顶盒接入市电2. 使用HDMI或MINI AV线将机顶盒连接电视机3. 使用网线将机顶盒连接至家庭网关二、机顶盒开机机顶盒正面从左至右分别有遥控信号指示灯、电源指示灯、网络连接状态指示灯1、遥控信号指示灯当机顶盒接收到有效的遥控器信号时，绿色指示灯闪烁2、电源指示灯机顶盒正常工作时，绿色指示灯常亮机顶盒处于待机状态时，红色指示灯常亮机顶盒未上电时，指示灯熄灭3、网络连接状态指示灯机顶盒网络连接正常时，绿色指示灯常亮机顶盒网络未连接或网络故障，红色指示灯常亮三、零配置安装机顶盒开机后，系统会自动下发配置到机顶盒，配置下发完成后机顶盒自动重启，然后进入首页，安装即完成。
四、手工配置安装若零配置功能未上线，或零配置安装失败，需要手工配置。
1、在进行手工配置前确认机顶盒“调试”标签中所有选项处于“禁用”状态按遥控器设置键，输入密码“6321”，确认，进入：设置界面-其他设置。
确认“调试”标签下，所有选项处于“禁用”状态。
2、网络配置按遥控器设置键，输入密码“6321”，确认后进入设置界面。
选择：“有线接入-DHCP”方式，点击“确定”3、IPTV账号密码设置按遥控器设置键，输入密码“6321”，确认，进入设置界面。
选择“ITV业务设置”-“账号设置”选择当地对应的认证平台，输入业务账号和业务密码，并确认，点击重启。
再次确认重启机顶盒重启后进入首页，安装即完成。
4、恢复出厂设置如相关配置不起作用，可按以下说明，将机顶盒恢复出厂设置后，重新手工配置（1）按遥控器设置键，输入密码“6321”，确认，进入设置界面，选择：系统信息（2）选择设备信息中的：恢复出厂值（3）点击确认后出现提示，选择确认进行恢复出厂操作，设备重启，恢复出厂值。
