根据电路图连接实物图连基础练习题

据电路图连接实物图3一、作图题1．请按照如图电路图连接对应的实物图（电压表选0~3V量程，电流表选0~0.6A量程）。

2．如图是探究I﹣U关系的电路图，用的定值电阻是10Ω，请按电路图连实物图。

要求实物连接图与电路图顺序一致，电流表、电压表量程选对。

3．根据图中所示的电路图，请用笔画线表示导线，连接相应的电路，使滑动变阻器的滑片向右移时，接入电路中的阻值变小。

4．如图所示是测电阻（阻值在7Ω左右）电路图，以笔画线代替导线，完成的电路连接。

5．根据左边的电路图连接右边的实物图，其中被测电阻的阻值约为5Ω。

6．如图所示，请用笔画线代替导线按电路图连接实物（电流表、电压表都选用小量程）。

7．如图是“测量小灯泡电阻”的电路图，请根据图甲所示电路图，将图乙所示的实物电路图连接完整。

（要求：导线不允许交叉）8．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。

要求滑动变阻器的滑片向左移灯变亮。

9．请按照如甲图所示电路图连接对应的实物图乙（电压表和电流表均选小量程）。

10．如图所示，请用笔画线代替导线按电路图连接实物（灯泡正常发光的电阻约8欧左右）。

11．如图，是研究欧姆定律的实验装置：请你帮他根据电路图连接实物。

12．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）13．如图所示，请你根据电路图连接实物图（要求导线不能交叉）。

14．在如图甲中，闭合开关后，通过灯泡L1的电流为0.3A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来。

15．同学们用电流表测量并联电路中的电流，已知通过灯L1和L2的电流都不超过0.3A，请你依据图甲所示电路图连接图乙所示实物电路图（导线不能交叉）。

16．根据电路图连接实物17．请根据图中甲所示的电路图，将图乙中未连好的器材连接起来（连线不能交叉）。

18．按图甲中所示的电路图，用笔画线将图乙所示实物图的连接完成（要求导线不能交叉）。

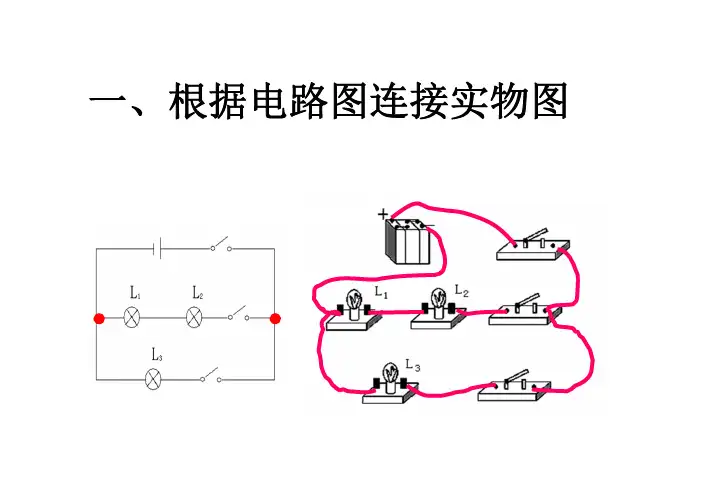

一、根据实物图画出电路图二、根据电路图连接实物1、如图所示，按电路图用笔画线作导线，将元件连接起来.2、根据图(a)的电路图，在图 (b)中画出对应的实物连接图．3、在图中，根据实物图，画出相应的电路图．4、根据图所示的实物图，画出电路图．5、将图中的电路元件按电路图连接成实物图． (要求导线不交叉)1、根据图11—18所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．2、根据图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．3、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、在图中，根据实物图，画出相应的电路图．5将图中的电路元件按电路图连接成实物图． (要求导线不交叉)6用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组7、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

三、设计电路1. 给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。

2. 某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计. 11、12、17、S1根据实物连接图画出电路图专项训练L2L1L2S2S 1根据实物连接图画出电路图专项训练L 2 L 1L 2 S 1 S 2根据实物连接图画出电路图专项训练L 2 L 1L 2 S 1 S 2电路图练习题1、如图所示的电路中，正确的是 ( )2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、 L3是串联D、L1、L2 、 L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。

根据电路图连接实物图专项训练
根据实物连接图画出电路图专项训练
L
1L
2
L
1
L
2
S
1
S
2 S
L
二、连接实物图
1、
2、根据图中的电路图，将图中的各电路元件一一对应地连接起来。

3请根据如图所示的电路，用笔画线作为导线，将图乙中的实物连接起来使之完整．
3、根据下列实物图，画出对应电路图．
4、用以下器材：电源；电灯L1、L2；开关K1、K2；导线组成电路，画出电路图
并要求：⑴只要断开
K1，即使K2闭合，L2不亮，⑵K1、K2同时闭合，L1、L2同时亮
⑶K1、K2同时断开，L1、L2同时灭；⑷当K1闭合时，L1一定亮，L2可能不亮
5、图中的元件位置不动，组成电路，要求L1、
L2并联，K为总开关．
6、按图中所示电路．画出电路图．
7、根据图中的实物连接图画出电路图，并标出电流方向．
8、将图中所
给元件组成
一个电路，
要求K1 控制
L1，K2控制
L2，
元件不许移动．
9、根据图所示的电路图连接实物图．
10、用线条代替导线，将图中的电
器元件连成电路．要求：⑴开关K1
只控制电灯L1，开关K2只控制L2 ．⑵共用一个电池组．
11、下面是已连接的实物图，请你画出它的电路
图．。

电路图与实物图互画练习题电流与电路解决三类问题1、按电路图连接实物图2、根据实物图画电路图3、按要求连接实物图或画电路图一、电路图与实物图互画2二、根据实物图画出电路图34三、按照要求连接电路1、根据图所示，要求L 、L 并联，S 1控制L 1, s 2控制L 2 , S 在干路，连线不要交叉，请将图中元件连成电路2、将下图中的电路元件按电路图连接成实物图 (要求导线不交叉)3、根据图11—18所示，要求L 、L 并联，S 1控制L 1，S 2控制L 2，S 在干路，连线不要交叉，请将图中元件连成电路(1、2、3、4、5、6、L1L2S2S1123456+++56二、根据左边的电路图将右图中的实物连接起来 1、2、3、4、按要求连接实物图或画电路图如图1，滑动变阻器的滑片向左滑动时，灯泡变亮，并在中边画出对应的电路图。

L2 LS 1LLS 2 S1 LLS1L 1S 1L 2S 2S 2L 2L 1S 172、3、按左边的电路图连接图3的实物图。

4、将图4画成电路图，如在图中只改动一根导线使电流表能直接测出两只小灯泡中的总电流，画出这根导线， 并把改过后的电路图画出来。

5、在图5上用笔画线表示导线把各电路元件按要求连接起来，要求：L 1、L 2并联；用开关控制整个电路；电流表测L 1的电流；用滑动变阻器改变通过L 2的电流大小且滑片向左移动时灯L 2变亮。

根据你的连接在右边方框内再画出相对应的电路图。

6、将图1中的实物图画成电路图。

ASLL 改过后的电路图LLL 2S 2S 1+_ S 1L 2S 28按要求连接实物图或画电路图1、 2、3.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

4.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

L 1L 2S电路图连接专项训练一学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种; 1、“由电路图连接实物图”：如果是串联电路,则按一定的次序从电源的正极向电源的负极连接,遇到什么就连什么,直到完成； 如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接； 应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上,不能到处乱接; 2、“由实物图画出对应的电路图”：如果是串联电路,则按一定的次序从电源的正极向电源的负极画出,遇到什么就画什么,直到完成； 如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接； 应该注意：电路图中的导线是平、竖的要用刻度尺完成；导线的连接应该是密闭的,不能出现断裂的情况;专项训练：一、请按电路图将实物图连接完成二、请按实物图画出电路图三、请按电路图将实物图连接完成四、请按实物图画出电路图L1L2S 1S 2-+S 3S 2S 1L 2L 1+—L 1L 2S 2S 1五、请按电路图将实物图连接完成7、六、请按实物图画出电路图七、请按实物图画出电路图八、请按电路图将实物图连接完成向C 端移动时,灯泡变亮电路图连接专题训练21、根据实物图画出对应的电路图V 1V 22、根据电路图连接实物图,连接导线不能交叉4.根据下图电路图,连接实物图;画出下列情况的等效电路图:1、只闭合S 12、只闭合S 23、只闭合S 34、闭合S 2、S 3,断开S15、闭合S 1、S 3,断开S 26、闭合S 1、S 2,断开S 3画出下列情况的等效电路图:1、只闭合S12、断开S1、S2,3、闭合S1、S2,画出下列情况的等效电路图:1、断开S1、S2,2、只闭合S13、闭合S1、S2,画出下列情况的等效电路图:1、只闭合S12、闭合S2、S4,3、闭合S3、S44、闭合S2、S3、S4。

甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1．根据下图电路图，连接实物图2．按照右上图（a ）所示的电路图将图（b ）中的实物连接起来 3． 根据电路图连接实物图4．如上图（a ）所示电路，将图（b ）中的电路元件连接起来进行电流强度的测量。

已知通过灯泡的电流强度小于0.6安 5．（1）在图甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。

6． 按照电路图，将对应右图各实物元件连接起来。

V + —二、根据实物图画电路图1．根据下图画出它的电路图2．按照实物图作出电路图3． 按要求组成电路图，元件位置不要移动：（1）图甲要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

（2）图乙要求：L 1、L 2并联；滑动变阻器只改变L 1的电流，电流表测L 2的电流，开关控制L 1、L 2的通断。

（3）图丙要求：L 1、L 2串联；电流表测L 1的电流，电压表测L 2的电压，开关控制的L 1通断。

三、根据要求连接实物图或电路图1．将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2．要求S 为总开关，S 1控制L 1，S 2控制L 2，L 1、L 2并联，画出电路图，连接实物图3．用线条代替导线，将图中的电器元件连成电路。

要求：（1）开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；（2）共用一个电池组4．按要求连接实物图，并画出电路图：（1）图甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

5．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

电路实物图连接电路图练习题初中考生作答时要沉着冷静，规范书写，确保字迹清楚、卷面整洁。

按照要求在指定位置正确填写信息、在与题号相对应的答题区域内答题，考试结束信号发出后，立即停笔并停止答题。

一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L₁和L₂串联，开关控制两灯的通、断电。

2、图2中灯泡L₁和L₂并联，开关同时控制两灯的通、断电。

3、图3中灯泡L₁和L₂并联，开关S₁同时控制两灯，开关S₂只控制灯泡L₂。

4、图4、图5中灯泡L₁和L₂并联, S是总开关, S₁只控制灯泡L₁, S₂只控制灯泡L₂。

5、图6中三个灯泡并联，S是总开关，S₁只控制灯泡L₁，S₂只控制灯泡L₂。

6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S是总开关，S₁只控制灯泡L₁，请将所缺的导线补上。

7、在图13中只接通开关S时，两灯都亮，同时接通S和S₁时L₁亮，L₂不亮。

8、灯泡L₁和L₂并联, S是总开关, S₁只控制灯泡L₁, S₂只控制灯泡 L₂。

9、图15中在A、 B两房间都能控制灯泡的通、断电。

10、图16中两灯泡并联，开关S是总开关，电流表测通过 L₁和L₂的总电流图15 图 16、11、图17、图18中两灯泡并联，开关S是总开关，电流表只测通过L₁的电流。

12、图19、图20中两灯泡并联，开关S是总开关，电流表A₁只测通过L₁的电流，A₂只测通过 L₂的电流。

13、图21、图22中两灯泡并联，开关S是总开关，电流表只测通过L₁的电流。

14、图23、图24中两灯泡串联，电压表V₁只测L₁两端的电压，图23中V₂只测L₂两端的电压；图24中V₂测 L₁、L₂两端的总电压。

15、图25、 26中两灯泡并联， S是总开关，滑动变阻器只控制 L₂，电流表只测通过L₁的电流。

二、根据电路图连接实物图16、S |A) L ₂L ₁L ₂L ₁SS |Ⓐ17、L ₁pb .0 -LS |s18、L ₁A ) A)L ₂ L ₁VIAoSL ₂A ₂+19、S ₁L S ₁ LS ₂DAS ₂D。

13.2 电路连接的基本方式作图题一、根据电路图，连接实物图1.根据电路图，连接实物电路(用笔画线代替导线，且导线不允许交叉)。

2.用笔画线代替导线，根据电路图将实物图连接完整。

3.根据电路图连接实物图。

4.根据图甲所示的电路图，将乙图中的电路元件连成实物电路。

5.根据所给电路图，用笔画线表示导线，把实物连接起来。

(导线不可交叉)6.根据图甲中的电路图将图乙中实物图连接好。

7.根据如图所示的电路图，把实物元件连接起来。

二、根据实物图，画出对应的电路图8.如图把实物图转化成电路图。

9.如图所示的实物连接图，请画出对应的电路图。

10.画出如图所示实物电路的电路图．11.在虚线框里画出如图所示实物图的电路图．12.按照图甲实物电路，在图乙虚线框内画出其电路图．13.请在方框内画出如图所示的实物电路的电路图。

14.如图所示，根据实物图，画出电路图。

15.在虚线框中画出实物图所对应的电路图。

三、根据要求连接电路16.如图所示，用笔画线代替导线，在图中连接成并联电路，并且开关可以同时控制两盏灯。

17.如图所示的电路中A、A、A、A是四个接线柱。

请用笔画线代替导线连接相应的接线柱，使灯A1、A2并联，要求：连线横平竖直，规范画出完整电路图。

18.将如图所示元件连成电路．要求：元件位置不动，断开或闭合任意一个开关时，电灯发光，同时电铃发声，电灯、电铃并联．四、设计电路19.爱学好问的小梦发现家里的电吹风可以吹热风和冷风，用电热丝、电动机、和两个开关设计出电吹风的部分电路图，请你帮他将电路图设计完成(如图所示)，要求：只闭合A1只有电动机工作，吹冷风；A1和A2同时闭合，电动机和电热丝同时工作，吹热风。

20.某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关A1或A2，护士值班室的护士就能及时看到对应的灯A1或A2亮，同时听到电铃响起。

请用笔画线代替导线在图中连接符合设计要求的电路图。

21.“阳光动力2号”飞机上装有平衡警示电路，其中A为正对驾驶员的重力开关，金属片A可绕A点自由转动．当机翼水平时，A在A、A中间；当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．22.用笔画线代替导线将如图所示的电路连接完成。

电路图连接专项训练学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。

1、“由电路图连接实物图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。

2、“由实物图画出对应的电路图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。

专项训练：一、请按电路图将实物图连接完成二、请按实物图画出电路图8、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组9连接实物电路欧姆定律典型题1．如图所示，电阻R1=12欧。

电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。

问：电源电压为多大？电阻R2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S，电流表示数为0.2安。

R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安, 求：⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？R1S R2PVA图2S R2R1A2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

一、根据电路图连接实物图电流流向法电流流向法二、根据实物图，画出相应的电路图如图甲所示是利用电池作电源模拟楼梯灯的电路图，请你完成图乙中实物的接．三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。

1、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2。

在虚框内画出电路图并连接实物图。

只控制灯泡L22、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

3、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

3、图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

画出电路图、并连接实物图。

6、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。

并画出电路图7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上四、电路设计一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来。
