寨准隧道进口V级围岩浅埋段I型仰拱衬砌及仰拱填充施工技术交底一、依据三柳高速公路施工图（隧道S5-4）V级围岩浅埋段I型施工要求，寨准隧道进口K0+790~K1+595段V级围岩浅埋I型仰拱衬砌及仰拱回填施工，故选择三柳高速公路施工H图（隧道S5-3，第13页）进行施工。
二、V级仰拱衬砌钢筋：1、V级仰拱衬砌选用Φ22、Φ12、ф8钢筋，钢筋表面要无铁锈，无油污，无损伤。
2、V级仰拱衬砌主筋为Φ22@250mm，分布筋为Φ12@250mm，箍筋为φ8@250mm×@250mm。
3、钢筋下料制作时，严格按照设计图纸进行下料，依据设计要求主筋接头采用焊接连接。
4、钢筋制作施工允许偏差：受力钢筋顺长度方向的全长允许偏差±10mm。
5、钢筋安装，考虑在同一截面内（相邻两钢筋接头距离在35d 内）钢筋接头面积不大于全部面积的50%，应将仰拱衬砌相邻主筋接头错开35d，分布筋采用绑扎，搭接长度不小于35d，并应伸出仰拱，预留长度超过35d，便于和下一板仰拱衬砌分布筋连接。
6、箍筋两端180°弯钩紧扣上下排的主筋与分布筋十字处，用铁丝绑扎牢固，严禁采用梅花绑扎法，实行满扎法。
7、钢筋安装施工允许偏差：双排主筋排距允许偏差±5mm，分布筋间距允许偏差±20mm,箍筋间距允许偏差±20mm,钢筋保护层允许偏差+10mm、-5mm。
三、V级仰拱衬砌模板1、V级仰拱衬砌模板采用定型拼装组成。
2、仰拱衬砌模板连接处采用螺栓连接，拼缝要严密，无明显漏浆，无明显错台。
3、仰拱衬砌模板拼装前，表面光滑无杂物，并在表面均匀涂刷脱模剂。
4、仰拱衬砌模板内侧厚度为50cm。
5、模板安装允许偏差：边墙脚平面位置及高程允许偏差±15mm，模板表面平整度允许偏差5mm，相邻浇筑段表面高低差允许偏差±10mm。
四、V级仰拱衬砌混凝土1、V级仰拱衬砌混凝土采用C25，P8抗渗混凝土，混凝土厚50cm。

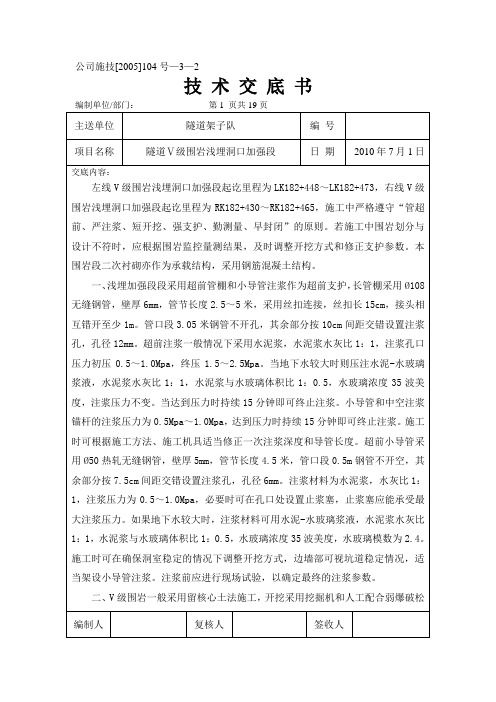

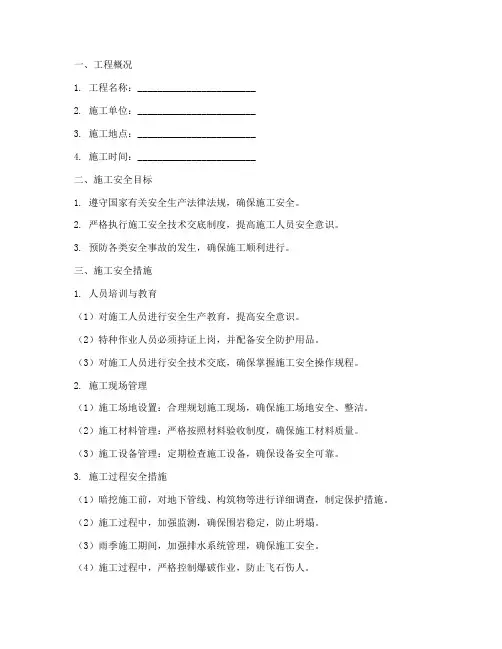

一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 施工时间：________________________二、施工安全目标1. 遵守国家有关安全生产法律法规，确保施工安全。
2. 严格执行施工安全技术交底制度，提高施工人员安全意识。
3. 预防各类安全事故的发生，确保施工顺利进行。
三、施工安全措施1. 人员培训与教育（1）对施工人员进行安全生产教育，提高安全意识。
（2）特种作业人员必须持证上岗，并配备安全防护用品。
（3）对施工人员进行安全技术交底，确保掌握施工安全操作规程。
2. 施工现场管理（1）施工场地设置：合理规划施工现场，确保施工场地安全、整洁。
（2）施工材料管理：严格按照材料验收制度，确保施工材料质量。
（3）施工设备管理：定期检查施工设备，确保设备安全可靠。
3. 施工过程安全措施（1）暗挖施工前，对地下管线、构筑物等进行详细调查，制定保护措施。
（2）施工过程中，加强监测，确保围岩稳定，防止坍塌。
（3）雨季施工期间，加强排水系统管理，确保施工安全。
（4）施工过程中，严格控制爆破作业，防止飞石伤人。
（5）施工人员必须佩戴安全帽、安全带等防护用品。
4. 临时用电安全（1）临时用电必须符合国家、行业相关标准。
（2）对临时用电线路、设备进行定期检查，确保安全可靠。
（3）电工值班、维修、电气安全技术交底等应记录建档。
四、施工安全责任1. 施工单位应建立健全安全生产管理体系，明确各级人员安全生产责任。
2. 项目经理、技术负责人、施工负责人等应切实履行安全生产职责。
3. 施工人员应严格遵守操作规程，发现安全隐患及时报告。
五、施工安全检查与验收1. 施工过程中，定期进行安全检查，发现问题及时整改。
2. 施工完成后，进行安全验收，确保工程质量、安全。
3. 安全验收合格后方可交付使用。

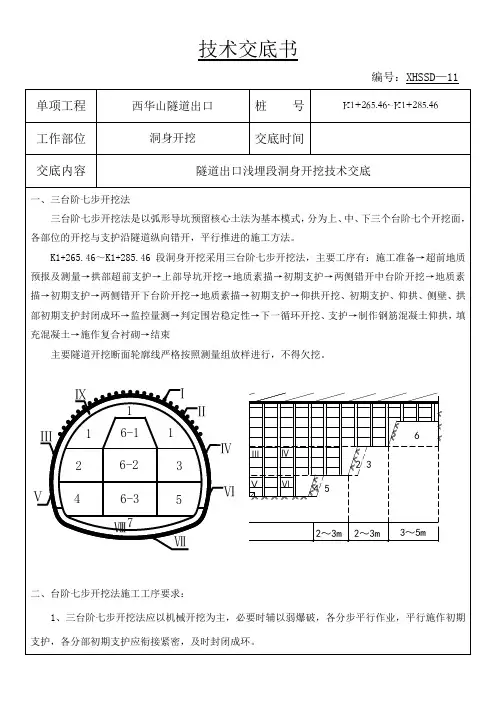

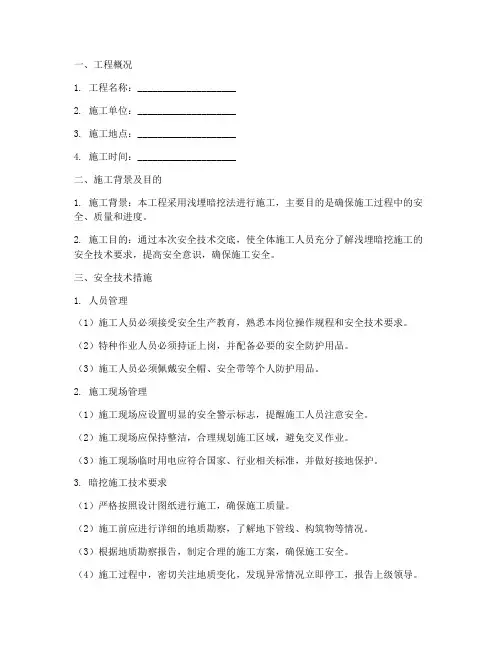

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工时间：____________________二、施工背景及目的1. 施工背景：本工程采用浅埋暗挖法进行施工，主要目的是确保施工过程中的安全、质量和进度。
2. 施工目的：通过本次安全技术交底，使全体施工人员充分了解浅埋暗挖施工的安全技术要求，提高安全意识，确保施工安全。
三、安全技术措施1. 人员管理（1）施工人员必须接受安全生产教育，熟悉本岗位操作规程和安全技术要求。
（2）特种作业人员必须持证上岗，并配备必要的安全防护用品。
（3）施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应保持整洁，合理规划施工区域，避免交叉作业。
（3）施工现场临时用电应符合国家、行业相关标准，并做好接地保护。
3. 暗挖施工技术要求（1）严格按照设计图纸进行施工，确保施工质量。
（2）施工前应进行详细的地质勘察，了解地下管线、构筑物等情况。
（3）根据地质勘察报告，制定合理的施工方案，确保施工安全。
（4）施工过程中，密切关注地质变化，发现异常情况立即停工，报告上级领导。
4. 防水、防坍塌措施（1）施工前，对暗挖区域进行排水、降水处理，确保地下水位降至施工面以下。
（2）施工过程中，加强对围岩的监控，发现裂缝、渗水等异常情况，及时采取措施处理。
（3）施工结束后，对暗挖区域进行回填、加固，确保施工安全。
5. 临时用电安全（1）临时用电线路应符合国家、行业相关标准，并定期检查、维护。
（2）施工现场应设置临时配电箱，并配备漏电保护装置。
（3）施工人员操作电器设备时，必须遵守操作规程，确保安全。
四、应急处理1. 发生安全事故时，立即停止施工，启动应急预案。
2. 保护现场，及时报告上级领导，并配合相关部门进行调查处理。

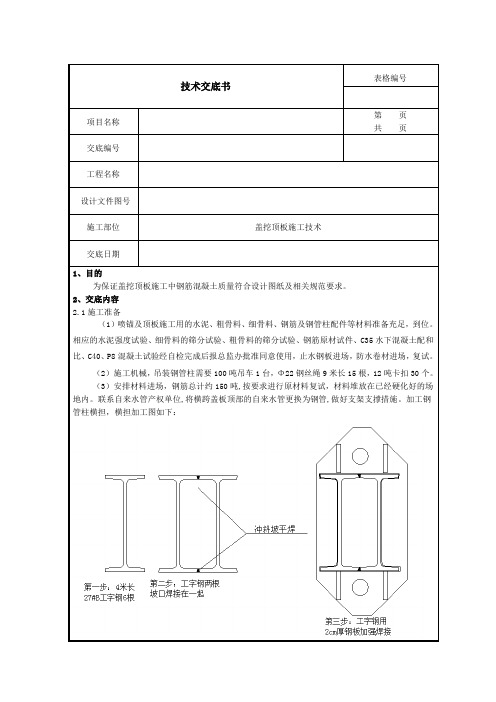

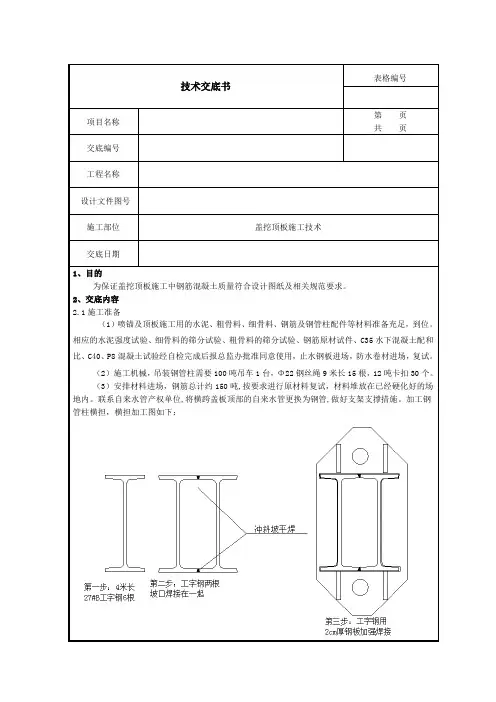

技术交底书表格编号项目名称第页共页交底编号工程名称设计文件图号施工部位盖挖顶板施工技术交底日期1、目的为保证盖挖顶板施工中钢筋混凝土质量符合设计图纸及相关规范要求。
