诺瓦接收卡参数设置摘要：I.诺瓦接收卡概述A.诺瓦接收卡的功能B.诺瓦接收卡的应用场景II.诺瓦接收卡参数设置A.参数设置的重要性B.参数设置的步骤1.准备工作2.进入参数设置界面3.调整参数4.保存设置C.参数设置的注意事项III.诺瓦接收卡参数设置举例A.波特率设置B.数据位设置C.停止位设置D.校验位设置IV.总结A.诺瓦接收卡参数设置的意义B.诺瓦接收卡参数设置的流程C.诺瓦接收卡参数设置的实践应用正文：诺瓦接收卡是一种广泛应用于数据通信、自动化控制等领域的设备。
在使用诺瓦接收卡时，为了保证其正常工作和通信效率，参数设置是必不可少的环节。
本文将对诺瓦接收卡参数设置进行详细介绍。
首先，诺瓦接收卡参数设置的重要性不容忽视。
参数设置能够确保设备在各种环境下稳定运行，提高通信效率，降低故障率。
通过对诺瓦接收卡参数的调整，可以使其适应不同的应用场景和需求。
接下来，将详细介绍诺瓦接收卡参数设置的步骤。
首先进行准备工作，包括检查设备连接是否正常，确保电源供应稳定。
然后进入参数设置界面，通常可以通过设备上的按键或软件进行操作。
在参数设置界面，可以根据实际需求调整波特率、数据位、停止位和校验位等参数。
调整完成后，记得保存设置，以免丢失。
在参数设置过程中，有一些注意事项需要遵循。
例如，在调整波特率时，应根据通信双方设备的波特率一致；在选择数据位时，要根据实际传输数据量进行选择，避免数据丢失或溢出；在设置停止位时，要确保双方设备的一致性，避免通信中断；在校验位设置中，要选择合适的校验方式，以确保数据传输的准确性。
为了更好地理解诺瓦接收卡参数设置，我们以波特率设置、数据位设置、停止位设置和校验位设置为例进行详细说明。
在波特率设置中，需要选择一个合适的波特率值，如9600、19200 等，以满足数据传输速度要求。
在数据位设置中，根据实际传输数据量选择合适的数据位，如7 位、8 位等。
在停止位设置中，选择一个合适的停止位值，如1 位、2 位等，确保通信的稳定性。

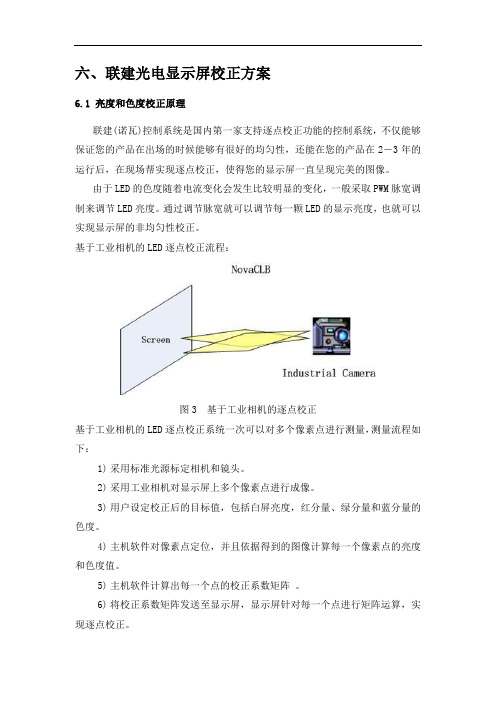

六、联建光电显示屏校正方案6.1 亮度和色度校正原理联建(诺瓦)控制系统是国内第一家支持逐点校正功能的控制系统，不仅能够保证您的产品在出场的时候能够有很好的均匀性，还能在您的产品在2－3年的运行后，在现场帮实现逐点校正，使得您的显示屏一直呈现完美的图像。
由于LED的色度随着电流变化会发生比较明显的变化，一般采取PWM脉宽调制来调节LED亮度。
通过调节脉宽就可以调节每一颗LED的显示亮度，也就可以实现显示屏的非均匀性校正。
基于工业相机的LED逐点校正流程：图3 基于工业相机的逐点校正基于工业相机的LED逐点校正系统一次可以对多个像素点进行测量，测量流程如下：1) 采用标准光源标定相机和镜头。
2) 采用工业相机对显示屏上多个像素点进行成像。
3) 用户设定校正后的目标值，包括白屏亮度，红分量、绿分量和蓝分量的色度。
4) 主机软件对像素点定位，并且依据得到的图像计算每一个像素点的亮度和色度值。
5) 主机软件计算出每一个点的校正系数矩阵。
6) 将校正系数矩阵发送至显示屏，显示屏针对每一个点进行矩阵运算，实现逐点校正。
我司采用联建的高端控制系统、利用高端相机和专用图像处理软件对大型LED显示屏进行校正，可以明显地提升了LED显示屏的一致性，成功地解决了投入使用的显示屏因为衰减而导致的“花屏”困扰，可以有效地提高显示屏的图像质量。
6.2校正系统基本条件A、校正环境●环境亮度●屏体是否有其他光干扰●相机是否放置在能校正位置●屏体是否有很多模块不亮●屏体是否是异形屏●屏体离校正位置高度等等B、校正设备●电脑笔记本●相机●光枪●无线发射接收器●校正软件●网线●取电C、屏体信息●灯管排布，间距●模组信息，是否统一走线等●箱体信息，是否异形箱体●整屏信息●屏体是否出现大规模死灯，不亮模组●模块D、选点●以观看角度为参考●以屏体灯管正视角为校正选点●屏体离校正选点距离计算●校正相机与屏体形成的角度E、曝光时间、光圈数、照度关系●相机曝光时间是指从快门打开到关闭的时间间隔，在这一段时间内，物体可以在底片上留下影像●E（曝光量）＝I（照度）×T（曝光时间）依据这一公式，若要取得一定量的曝光量，则光强度愈大，曝光时间愈短；反之则光强度愈小，曝光时间愈长。
诺瓦全彩屏调试教程
以下是诺瓦全彩屏的调试教程：
1. 连接硬件：将诺瓦全彩屏与开发板或单片机进行连接，确保连接正确并稳定。
2. 引入库文件：根据开发环境的要求，引入诺瓦全彩屏的相关库文件。
3. 设置引脚：根据具体的硬件连接情况，设置控制诺瓦全彩屏的引脚。
通常需要设置数据引脚、时钟引脚等。
4. 初始化屏幕：在代码中初始化诺瓦全彩屏，使其能够正常工作。
具体的初始化方法可以参考诺瓦全彩屏的文档或相关示例代码。
5. 显示图像：使用相关函数将需要显示的图像数据传输到诺瓦全彩屏上。
可以使用图像处理软件将图像转换为诺瓦全彩屏所需的格式，然后将转换后的数据发送到屏幕上。
6. 调试显示效果：根据实际需要，调试诺瓦全彩屏的显示效果。
可以尝试不同的图像、颜色等，以确保显示效果正常。
7. 添加其他功能：根据具体需求，可以添加其他功能，如触摸屏、按键等。
8. 进行测试：为了验证诺瓦全彩屏的工作是否正常，进行全面
的测试。
可以测试显示效果、响应速度等方面。
9. 优化代码：根据实际情况，对代码进行优化，以提高程序的运行效率和稳定性。
10. 测试稳定性：经过以上步骤后，进行长时间的稳定性测试，确保诺瓦全彩屏在各种工作条件下都能正常运行。
以上是诺瓦全彩屏的调试教程。
按照以上步骤进行调试，可以使诺瓦全彩屏正常工作，并实现预期的显示效果。
LED显示屏——“诺瓦”系统调试方法
一、发送卡：
1、双击“”，打开诺瓦系统软件，点击“用户”，高级
用户登录，进入用户登录界面，输入正确的密码。
密码：“***”。
；
2、点击“显示屏配置”，选择正确的串口号，点击“下一步”，
进入“显示屏配置”界面如图：
备注：发送卡分辨率，显卡输出分辨率，显示器分辨率三者应
一致，如：1366*768。
3、当接收卡不是同一个程序版本时，LED显示屏可能会出现接
收卡所载的屏体颜色有色差。
这时我们可以通过更改程序版本以达到要求。
（1）、如1所示，打开软件，登录用户界面。
（2）、在登录界面空白处点击“左键”——>输入“******”密码，进入“程序加载”界面，如图：
在“程序路径”中选择适合自己LED显示屏的程序版本。
例如：
选择程序版本之后，点击“更改”。
二、千兆网卡；
对于一个只有几张接收卡的LED显示屏，客户要求不高的情况
也可以用千兆网卡。
千兆网卡的调试方法和发送卡的主要区别在于“程序加载”界面里的“程序路径”中的程序版本。
例如：发送卡：
D:\ProgramFiles(x86)\NovaStar\NovaLCT-Mars\Data\Data_Mars_3 .6.1.0\RVCard\MRV300_D
千兆网卡：
D:\ProgramFiles(x86)\NovaStar\NovaLCT-Mars\Data\Data_Mars_3 .6.1.0\SendCard\Tx600_
加载完成之后，点击“更改”——>“重新连接”。
诺瓦接收卡参数设置
（原创实用版）
目录
1.诺瓦接收卡的概述
2.诺瓦接收卡参数设置的方法
3.诺瓦接收卡参数设置的注意事项
4.结论
正文
一、诺瓦接收卡的概述
诺瓦接收卡是一种广泛应用于各类电子设备中的接收卡，主要用于接收无线信号并将其转化为设备可识别的信号。
诺瓦接收卡因其稳定性、可靠性和兼容性强而受到用户的青睐。
二、诺瓦接收卡参数设置的方法
诺瓦接收卡的参数设置主要包括以下几个步骤：
1.准备好所需的工具，如螺丝刀、焊锡等。
2.找到诺瓦接收卡上的跳线，一般会有两根或三根。
3.根据需要设置的参数，将跳线连接到对应的接口上。
一般来说，诺瓦接收卡的参数设置包括频率、灵敏度、工作模式等。
4.连接完成后，用螺丝刀固定跳线，以防止其松动。
5.启动设备，检查参数设置是否正确。
如果发现参数设置有误，需要重新进行设置。
三、诺瓦接收卡参数设置的注意事项
在进行诺瓦接收卡参数设置时，需要注意以下几点：
1.设置参数前，需要详细阅读设备的使用说明书，了解设备的相关参数及其设置方法。
2.设置参数时，需要确保设备处于关闭状态，以防止设备因设置不当而损坏。
3.在连接跳线时，需要确保跳线的接口与设备接口完全吻合，以防止因接触不良而导致设备无法正常工作。
4.设置完成后，需要进行测试，以确保设备能够正常接收信号。
四、结论
总的来说，诺瓦接收卡的参数设置并不复杂，只需根据设备的使用说明书进行操作即可。
3D外置式发射器EMT100可通过两种方式接入3D HD系统。
方式一：网线直连3D HD主控后面板方式二：通过连接多功能卡实现接入
1使用配套的转接线将发射器与已经接入主控系统的多功能卡相连；2将PC与3D HD的控制接口连接，并在PC上安装NovaLCT-Mars V4.4.0及以上版本。
打开LCT-Mars登录高级用户后，点击多功能卡按钮；3点击添加按钮添加一个多功能卡；
4点击外设设置，根据发射器连接多功能卡的接口号选择外设为3D外置发射器，点击刷新按钮。
当下方出现读取成功的提示时即设置完成！点击保存按钮可将数据固化到硬件，断电数据不丢失。
本文档中涉及到的所有知识产权均归西安诺瓦电子科技有限公司所有，违者必究。
快速使用指南3D外置式发射器 EMT100
文档编号：NS160010105版本号：R ev1.0.0
Quick Start Guide
如需级联EMT100进一步增强信号，只需使用直通网线将第一台发射器的OUT 口与下一台的 IN 口连接即可。
提示。
诺瓦调试步骤
诺瓦显示屏调试步骤
一，调试前准备
1，备件准备
1）诺瓦面板
2）诺瓦发送卡
3）诺瓦接收卡
4）诺瓦扁平线
5）A-200-5电源
6）HDMI转DVI线
7）笔记本（带HDMI接口、USB口、WIFI）8）客户提供的无线路由器（含两根天线，底
下有2.4G的接WIFI,底下无标识的接3G）、机顶盒(路由器和机顶盒上均贴有使用地点
和ＩＰ地址)
2，拷贝合同调试记录（嘉善调试人员提供）1）笔记本安装诺瓦发送卡串口驱动（光盘
MCTRL500_USB2.0_to_RS232_Driver.exe
）安装完成后设备管理器中是应该能找到
COMx
2）安装诺瓦控制软件NovaLCT-Mars
Setup
1）
2）意笔记本与机顶盒需要在同一网段。
3）telnet到机顶盒，控制串口继电器。
现假设机顶盒的IP是172.168.1.1
将笔记本IP改为在一个网段
telnet 172.168.1.1回车，登录到工控机tangox login:输入root
Password:zsyjm9(密码输入时不显示，请盲打)
tangox[~]# cd /home/app/imps/bin/回车（输入路径时可以先输入目录头字母再按tab键，自动补全。
如：cd /h按tab键则自动变成cd /home）
tangox[bin]# ls回车，可以看到如下图
tangox[bin]# ./uart_control –on回
车，开启串口继电器
tangox[bin]# ./uart_control –off 回车
则关闭串口继电器
如果回车后提示：Can’t Open Serial
Port wzz:No such device 则说明没有
找到串口，可能是usb转串口没有插
好。
2，打开诺瓦控制软件。
界面如图1
图1
点击“无显示屏，点击此处配置”。
出现登录框如图2。
+
图2
输入密码：admin。
出现配置选择框，如图3
图3
“当前操作通信口”选择与发送卡USB口连接的串口。
选择配置显示屏
打开控制软件界面如图4。
一般出厂嘉善调试过，现场只需要发送一下显示屏连接。
选择“显示屏连接”页
图4
图5 选择“从文件载入”
图6 载入如图7，图中S为输入，E为输出，即从左下角进最后从左上角出。
图7
点击“发送到硬件”按钮，发送到显示屏。
观看显示效果。
如果显示每个箱体内部显示正常，整个显示屏不连续。
说明网口1、2搞错，插另外1个网线看看。
9, 设置显示屏亮度到40%。
10，显示笔记本画面正常后，将HDMI口插到机顶盒上。
手动断路器断开，自动短路器打
开。
打电话给清鹤工程师，测试大屏电源开关。
注意：
现在接收卡参数要用新的设置，可以从“乐卡接收板新设置.rcfg”导入。
1，现在跟清鹤约定机顶盒24小时播放。
所以晚上调试时，telnet到机顶盒可以打开电源，显示屏应该可以显示一个完整画面。
2，请检查串口线是否已经插牢固。
3，请开关屏测试至少5遍，以确定不会出现跳闸。
（通过telnet到机顶盒，./uart_control –on 和./uart_control –off之间设置5次）
4，调试完请telnet到机顶盒关闭串口继电器，来关闭大屏电源。
5，调试完成请保证手动短路器断开，自动断路器打开。
结束。
