PLC程序调试方法及步骤

现场调试中如何进行PLC程序的在线修改和调试在现场调试PLC程序时，有时会发现某些逻辑存在问题或需要进行修改。

传统的方法是停机，然后使用编程软件连接PLC进行修改，然后再进行调试。

然而，这种方法会影响生产效率，并且需要较长的停机时间。

为了解决这个问题，可以使用在线修改和调试的方式，使得修改和调试过程更加高效和迅速。

1. 确定在线修改的可行性在进行在线修改和调试之前，首先需要确认PLC设备是否支持在线修改功能。

不同的PLC设备可能具有不同的功能和特性，因此在选择PLC设备时需要考虑是否需要在线修改和调试功能。

如果PLC设备支持在线修改，那么我们可以继续进行下一步的操作。

2. 使用远程访问软件连接PLC在线修改和调试需要使用相应的远程访问软件连接PLC设备。

通过远程访问软件，我们可以直接对PLC程序进行在线修改和调试，而无需停机操作。

远程访问软件一般需要提供合法的用户名和密码才能连接到PLC设备，确保修改和调试的安全性。

3. 备份PLC程序在进行在线修改和调试之前，务必备份原始的PLC程序。

虽然在线修改和调试功能通常是安全的，但错误的操作可能会导致程序损坏或逻辑错误。

通过备份PLC程序，可以在出现问题时快速恢复到原始状态。

4. 修改PLC程序连接到PLC设备后，可以使用远程访问软件对PLC程序进行在线修改。

修改过程中需要谨慎操作，确保修改的逻辑正确并与实际需求相符。

可以根据现场情况进行逻辑调整、添加或删除功能模块等操作。

5. 在线调试PLC程序完成修改后，可以进行在线调试。

通过远程访问软件提供的调试工具，可以监控PLC程序的运行状态，并进行实时的参数设置和变量监测。

根据现场反馈和调试结果，可以进一步优化和调整PLC程序，确保其正常运行。

6. 整理并保存修改记录在进行在线修改和调试的过程中，可能会进行多次修改和调试操作。

为了方便后续的维护和管理，需要整理并保存详细的修改记录。

修改记录应包括修改的时间、内容、原因、效果等信息，以便于将来查阅和追溯。

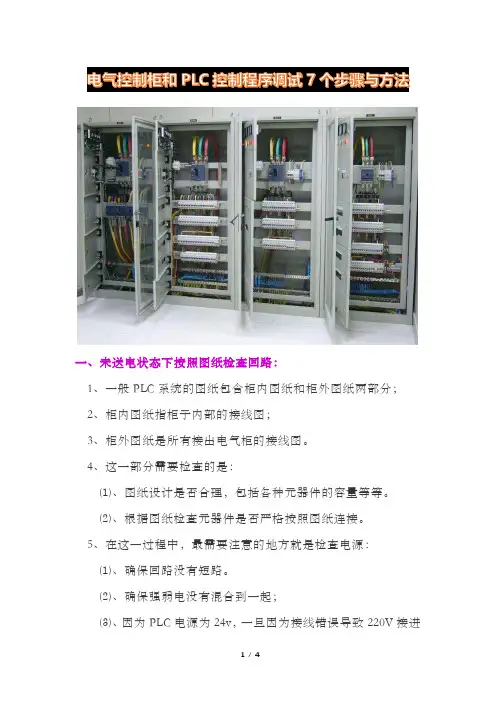

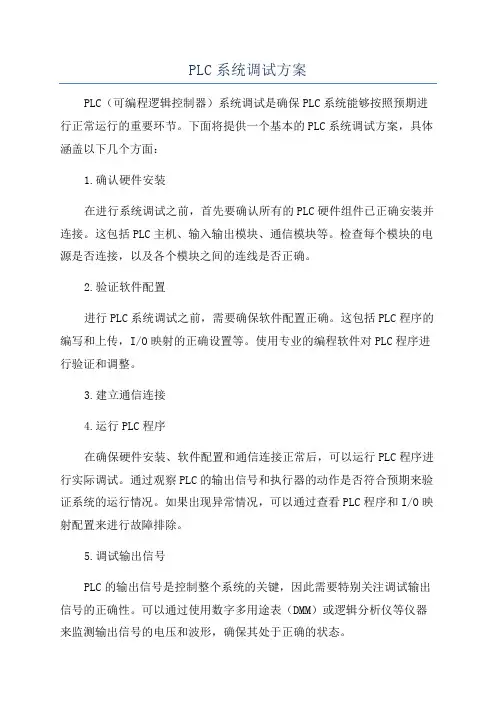

PLC系统调试方案PLC（可编程逻辑控制器）系统调试是确保PLC系统能够按照预期进行正常运行的重要环节。

下面将提供一个基本的PLC系统调试方案，具体涵盖以下几个方面：1.确认硬件安装在进行系统调试之前，首先要确认所有的PLC硬件组件已正确安装并连接。

这包括PLC主机、输入输出模块、通信模块等。

检查每个模块的电源是否连接，以及各个模块之间的连线是否正确。

2.验证软件配置进行PLC系统调试之前，需要确保软件配置正确。

这包括PLC程序的编写和上传，I/O映射的正确设置等。

使用专业的编程软件对PLC程序进行验证和调整。

3.建立通信连接4.运行PLC程序在确保硬件安装、软件配置和通信连接正常后，可以运行PLC程序进行实际调试。

通过观察PLC的输出信号和执行器的动作是否符合预期来验证系统的运行情况。

如果出现异常情况，可以通过查看PLC程序和I/O映射配置来进行故障排除。

5.调试输出信号PLC的输出信号是控制整个系统的关键，因此需要特别关注调试输出信号的正确性。

可以通过使用数字多用途表（DMM）或逻辑分析仪等仪器来监测输出信号的电压和波形，确保其处于正确的状态。

6.测试输入信号7.进行故障排除如果在调试过程中出现故障或异常情况，需要及时进行排除。

可以通过查看PLC程序和相关配置文件来找到可能的问题，并逐步排除故障。

在排除故障的过程中，可以利用断路器、万用表等工具来确定电路连接是否正常。

8.记录调试过程和结果在进行调试过程中，应及时记录每一步的操作和调试结果。

这有助于将来的维护和故障排除，也可以作为调试经验的积累。

9.进行综合测试完成基本调试后，需要进行综合测试以验证整个PLC系统的性能和可靠性。

综合测试可以模拟各种正常和异常工况，包括输入信号变化、输出信号动作等。

通过综合测试，可以确保PLC系统在各种情况下都能正常工作。

总结：PLC系统调试是确保系统稳定可靠运行的重要环节。

在调试过程中，需要确保硬件和软件配置的正确性，建立正常的通信连接，并对PLC程序进行验证和调整。

PLC里，很容易将PLC或者拓展模块烧毁。

二、检查PLC外部回路，也就是俗称的“打点”：1、电源确认完毕后送电，测试输入输出点，这就是俗称的“打点”，测试IO点需要挨个测试，包括操作按钮，急停按钮，操作指示灯以及气缸及其限位开关等；2、具体方法是一人在现场侧操作按钮等，另一人在PLC测监控输入输出信号；对于大型系统应该建立测试表，即测试后做好标记。

3、如果发现在施工过程中有接线错误的地方需要立即处理。

4、这一步应该注意的是需要将程序备份后清空PLC里面的程序或者将程序禁用，避免因测试导致设备的动作。

三、检查机械结构并测试电机类负载：1、这一步需要检查机械结构是否紧固等等，电机类负载是否做好相应保护，避免因意外导致的事故，检查完毕后需要手动去测试设备运行；2、如正反转电机类，需要测试线路是否完好并带电试车，变频器类设置相应参数并进行电机优化，静态识别或者动态识别等。

3、这里需要注意的是对于一些特殊负载，比如说垂直类上下移动的负载需要由专业人员进行，以免因控制不当导致测试事故。

四、调试手动模式/半自动模式以及相关逻辑关系：1、IO点和负载侧都测试以后，接下来要进行的就是手动模式下的调试。

2、这里的手动模式也可以叫做半自动模式，不是用手直接去按动电磁阀或接触器等，而是指通过按钮或者HMI的按钮等去驱动设备，是与自动状态对应的。

3、手动模式的测试可以将自动模式按照人的意愿分解，方便测试程序。

4、这一环节最重要的是要测试安全功能，即在设备运行状态下测试急停，安全光栅等等的安全功能是否起到相应作用。

五、根据生产工艺调试自动模式：1、在完成半自动调试后，可进一步调试自动工作。

2、这一环节是最重要的，需要根据生产工艺测试各种连锁，包括逻辑连锁，安全连锁等，而且要多测试几个工作循环，以确保系统能正确无误地连续工作。

六、特殊工艺的测试：1、PLC系统里除了逻辑控制，还有很多拓展出来的功能，比如说PID控制等，当这些逻辑调试基本完成后，可着手调试模拟量、脉冲量控制。

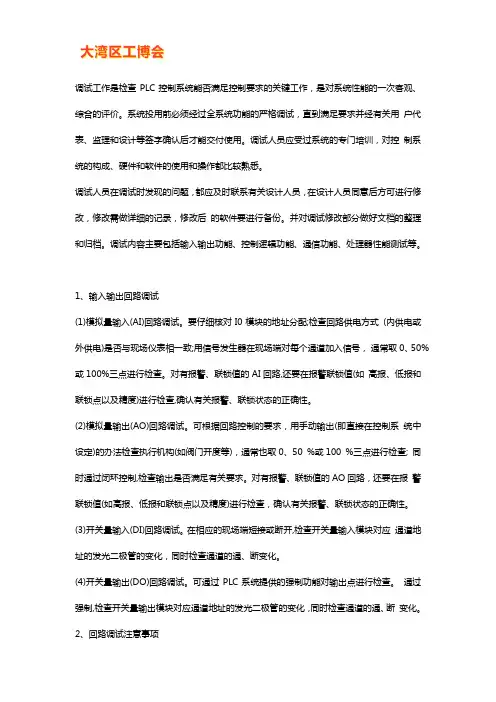

调试工作是检查PLC控制系统能否满足控制要求的关键工作，是对系统性能的一次客观、综合的评价。

系统投用前必须经过全系统功能的严格调试，直到满足要求并经有关用户代表、监理和设计等签字确认后才能交付使用。

调试人员应受过系统的专门培训，对控制系统的构成、硬件和软件的使用和操作都比较熟悉。

调试人员在调试时发现的问题，都应及时联系有关设计人员，在设计人员同意后方可进行修改，修改需做详细的记录，修改后的软件要进行备份。

并对调试修改部分做好文档的整理和归档。

调试内容主要包括输入输出功能、控制逻辑功能、通信功能、处理器性能测试等。

1、输入输出回路调试(1)模拟量输入(AI)回路调试。

要仔细核对I0模块的地址分配;检查回路供电方式(内供电或外供电)是否与现场仪表相一致;用信号发生器在现场端对每个通道加入信号，通常取0、50%或100%三点进行检查。

对有报警、联锁值的AI回路,还要在报警联锁值(如高报、低报和联锁点以及精度)进行检查,确认有关报警、联锁状态的正确性。

(2)模拟量输出(AO)回路调试。

可根据回路控制的要求，用手动输出(即直接在控制系统中设定)的办法检查执行机构(如阀门开度等)，通常也取0、50 %或100 %三点进行检查; 同时通过闭环控制,检查输出是否满足有关要求。

对有报警、联锁值的AO回路，还要在报警联锁值(如高报、低报和联锁点以及精度)进行检查，确认有关报警、联锁状态的正确性。

(3)开关量输入(DI)回路调试。

在相应的现场端短接或断开,检查开关量输入模块对应通道地址的发光二极管的变化，同时检查通道的通、断变化。

(4)开关量输出(DO)回路调试。

可通过PLC系统提供的强制功能对输出点进行检查。

通过强制,检查开关量输出模块对应通道地址的发光二极管的变化，同时检查通道的通、断变化。

2、回路调试注意事项(1)对开关量输入输出回路，要注意保持状态的一致性原则，通常采用正逻辑原则，即当输入输出带电时,为“ON”状态,数据值为“1”;反之，当输入输出失电时,为“OFF”状态，数据值为“0”。

PLC程序现场的调试方法plc程序现场的调试方法是什么呢，用户在使用PLC之前都是需要经行调试的。

假如不调试就会造成无法使用状况，那么详细的现场调试方法是什么呢呢，下面电工论坛我就来接介绍一下PLC程序现成的调试方法。

一、要查接线、核对地址。

要逐点进行，要确保正确无误。

可不带电核对，那就是查线，较麻烦。

也可带电查，加上信号后，看电控系统的动作状况是否符合设计的目的。

二、检查模拟量输入输出。

看输入输出模块是否正确，工作是否正常。

必要时，还可用标准仪器检查输入输出的精度。

三、检查与测试指示灯。

掌握面板上如有指示灯，应先对应指示灯的显示进行检查。

一方面，查看灯坏了没有，另一方面检查规律关系是否正确。

指示灯是反映系统工作的一面镜子，先调好它，将对进一步调试供应便利。

四、检查手动动作及手动掌握规律关系。

完成了以上调试，继而可进行手动动作及手动掌握规律关系调试。

要查看各个手动掌握的输出点，是否有相应的输出以及与输出对应的动作，然后再看，各个手动掌握是否能够实现。

如有问题，马上解决。

五、半自动工作。

如系统可自动工作，那先调半自动工作能否实现。

调试时可一步步推动。

直至完成整个掌握周期。

哪个步骤或环节消失问题，就着手解决哪个步骤或环节的问题。

六、自动工作。

在完成半自动调试后，可进一步调试自动工作。

要多观看几个工作循环，以确保系统能正确无误地连续工作。

七、模拟量调试、参数确定。

以上调试的都是规律掌握的项目。

这是系统调试时，首先要调通的。

这些调试基本完成后，可着手调试模拟量、脉冲量掌握。

最主要的是选定合适掌握参数。

一般讲，这个过程是比较长的。

要急躁调，参数也要作多种选择，再从中选出最优者。

有的PLC，它的PID参数可通过自整定获得。

但这个自整定过程，也是需要相当的时间才能完成的。

八、完成上述全部的步骤，整个调试基本算是完成了。

但最好再进行一些特别条件检查。

看看消失特别状况或一些难以避开的非法操作，是否会停机爱护或是报警提示。

PLC程序的调试方法及步骤PLC程序的调试可以分为模拟调试和现场调试两个调试过程，在此之前首先对PLC外部接线作仔细检查，这一个环节很重要。

外部接线一定要准确无误。

也可以用事先编写好的试验程序对外部接线做扫描通电检查来查找接线故障。

不过，为了安全考虑，最好将主电路断开。

当确认接线无误后再连接主电路，将模拟调试好的程序送入用户存储器进行调试，直到各部分的功能都正常，并能协调一致地完成整体的控制功能为止。

1．程序的模拟调试将设计好的程序写入PLC后，首先逐条仔细检查，并改正写入时出现的错误。

用户程序一般先在实验室模拟调试，实际的输入信号可以用钮子开关和按钮来模拟，各输出量的通／断状态用PLC上有关的发光二极管来显示，一般不用接PLC实际的负载(如接触器、电磁阀等)。

可以根据功能表图，在适当的时候用开关或按钮来模拟实际的反馈信号，如限位开关触点的接通和断开。

对于顺序控制程序，调试程序的主要任务是检查程序的运行是否符合功能表图的规定，即在某一转换条件实现时，是否发生步的活动状态的正确变化，即该转换所有的前级步是否变为不活动步，所有的后续步是否变为活动步，以及各步被驱动的负载是否发生相应的变化。

在调试时应充分考虑各种可能的情况，对系统各种不同的工作方式、有选择序列的功能表图中的每一条支路、各种可能的进展路线，都应逐一检查，不能遗漏。

发现问题后应及时修改梯形图和PLC中的程序，直到在各种可能的情况下输入量与输出量之间的关系完全符合要求。

如果程序中某些定时器或计数器的设定值过大，为了缩短调试时间，可以在调试时将它们减小，模拟测试结束后再写入它们的实际设定值。

在设计和模拟调试程序的同时，可以设计、制作控制台或控制柜，PLC之外的其他硬件的安装、接线工作也可以同时进行。

2．程序的现场调试完成上述的工作后，将PLC安装在控制现场进行联机总调试，在调试过程中将暴露出系统中可能存在的传感器、执行器和硬接线等方面的问题，以及PLC的外部接线图和梯形图程序设计中的问题，应对出现的问题及时加以解决。

如何进行现场调试中的PLC程序的实时监测和调整在工业控制领域，PLC（可编程逻辑控制器）是一种常用的自动化控制设备，广泛应用于各种生产线和工业设备。

为了确保PLC程序的正常运行，现场调试是必不可少的环节。

本文将介绍如何进行现场调试中的PLC程序的实时监测和调整。

一、实时监测PLC程序1. 连接监测工具：在现场调试开始前，首先需要将计算机或监测设备与PLC进行连接。

通过连接软件或调试工具，实时监测PLC程序的运行状态和数据变化。

2. 监测输入信号：监测PLC的输入信号是实时监测的基础。

通过监测输入信号的状态和数值，可以判断PLC是否正确接收到传感器或其他设备的输入，并及时发现问题。

3. 监测输出信号：输出信号是PLC程序控制执行器的重要部分。

实时监测输出信号的状态和数值，可以验证PLC程序的正确性，并及时发现输出错误。

4. 监测数据变化：在PLC程序运行过程中，数据的变化对于实时监测和调整非常重要。

通过监测数据变化，可以了解PLC程序的运行情况，及时进行调整和修正。

二、调整PLC程序1. 分析问题：当监测到PLC程序存在问题时，首先需要仔细分析问题的具体原因。

可以通过查看错误日志、监测工具显示的数据和信号状态，以及对设备的实地检查等方式来帮助分析问题。

2. 修改程序：根据问题的分析结果，对PLC程序进行相应的修改。

可以通过调试软件或者在线编辑器来修改程序代码，修复错误或进行逻辑调整。

3. 重新编译：在修改完PLC程序后，需要进行重新编译以确保程序的有效性和更新。

4. 下载程序：将修改后的PLC程序下载到PLC设备中，使其生效。

在下载前，需要确保PLC设备处于停止状态，以免影响正常的生产运行。

5. 重新测试：在下载完程序后，进行全面的测试。

通过再次监测输入信号、输出信号和数据变化，检查修改后的PLC程序是否满足预期目标。

三、注意事项1. 安全性：在进行现场调试时，要注意安全性。

确保现场人员和设备的安全，避免操作失误导致意外发生。

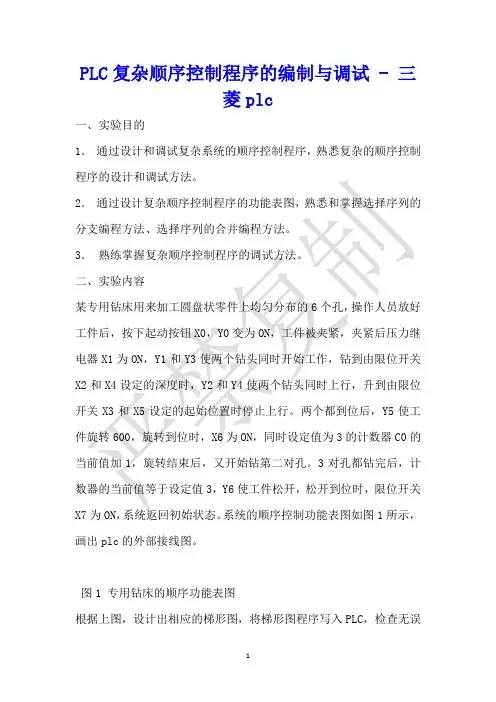

PLC复杂顺序控制程序的编制与调试 - 三菱plc一、实验目的1．通过设计和调试复杂系统的顺序控制程序，熟悉复杂的顺序控制程序的设计和调试方法。

2．通过设计复杂顺序控制程序的功能表图，熟悉和掌握选择序列的分支编程方法、选择序列的合并编程方法。

3．熟练掌握复杂顺序控制程序的调试方法。

二、实验内容某专用钻床用来加工圆盘状零件上均匀分布的6个孔，操作人员放好工件后，按下起动按钮X0，Y0变为ON，工件被夹紧，夹紧后压力继电器X1为ON，Y1和Y3使两个钻头同时开始工作，钻到由限位开关X2和X4设定的深度时，Y2和Y4使两个钻头同时上行，升到由限位开关X3和X5设定的起始位置时停止上行。

两个都到位后，Y5使工件旋转600，旋转到位时，X6为ON，同时设定值为3的计数器C0的当前值加1，旋转结束后，又开始钻第二对孔。

3对孔都钻完后，计数器的当前值等于设定值3，Y6使工件松开，松开到位时，限位开关X7为ON，系统返回初始状态。

系统的顺序控制功能表图如图1所示，画出plc的外部接线图。

图1 专用钻床的顺序功能表图根据上图，设计出相应的梯形图，将梯形图程序写入PLC，检查无误后开始调试。

调试时应注意以下问题：（1）检查旋转到位但是未到设定的循环次数时，系统是否能返回步M2和步M5。

（2）检查经过设定的循环次数后，系统是否能转换到步M9和返回初始步M0。

（3）检查选择序列的每一条支路的运行情况是否符合功能表图的要求。

（4）注意并行序列中的步M2和M5是否同时变为活动步，步M4和M7是否同时变为不活动步。

三、预习要求仔细阅读本实验的内容，按要求设计出梯形图，写出相应的指令表。

四、实验报告要求（1）写出程序调试过程中出现的故障现象、原因、排除方法和调试结果。

（2）整理出调试后的梯形图程序。

（3）整理出调试该程序的步骤。
