PLC程序的调试方法及步骤(精)

PLC程序现场的调试方法plc程序现场的调试方法是什么呢，用户在使用PLC之前都是需要经行调试的。

假如不调试就会造成无法使用状况，那么详细的现场调试方法是什么呢呢，下面电工论坛我就来接介绍一下PLC程序现成的调试方法。

一、要查接线、核对地址。

要逐点进行，要确保正确无误。

可不带电核对，那就是查线，较麻烦。

也可带电查，加上信号后，看电控系统的动作状况是否符合设计的目的。

二、检查模拟量输入输出。

看输入输出模块是否正确，工作是否正常。

必要时，还可用标准仪器检查输入输出的精度。

三、检查与测试指示灯。

掌握面板上如有指示灯，应先对应指示灯的显示进行检查。

一方面，查看灯坏了没有，另一方面检查规律关系是否正确。

指示灯是反映系统工作的一面镜子，先调好它，将对进一步调试供应便利。

四、检查手动动作及手动掌握规律关系。

完成了以上调试，继而可进行手动动作及手动掌握规律关系调试。

要查看各个手动掌握的输出点，是否有相应的输出以及与输出对应的动作，然后再看，各个手动掌握是否能够实现。

如有问题，马上解决。

五、半自动工作。

如系统可自动工作，那先调半自动工作能否实现。

调试时可一步步推动。

直至完成整个掌握周期。

哪个步骤或环节消失问题，就着手解决哪个步骤或环节的问题。

六、自动工作。

在完成半自动调试后，可进一步调试自动工作。

要多观看几个工作循环，以确保系统能正确无误地连续工作。

七、模拟量调试、参数确定。

以上调试的都是规律掌握的项目。

这是系统调试时，首先要调通的。

这些调试基本完成后，可着手调试模拟量、脉冲量掌握。

最主要的是选定合适掌握参数。

一般讲，这个过程是比较长的。

要急躁调，参数也要作多种选择，再从中选出最优者。

有的PLC，它的PID参数可通过自整定获得。

但这个自整定过程，也是需要相当的时间才能完成的。

八、完成上述全部的步骤，整个调试基本算是完成了。

但最好再进行一些特别条件检查。

看看消失特别状况或一些难以避开的非法操作，是否会停机爱护或是报警提示。

C 案例ASESＯＣＣＵＰＡＴＩＯＮ2013 0690摘　要：可编程序控制器伴随计算机技术而迅速发展、广泛普及和应用。

ＰＬＣ工业控制系统为各式各样的自动化控制设备提供了非常可靠的控制应用，其主要原因在于它能够为自动化控制应用提供安全可靠和比较完善的解决方案。

根据ＰＬＣ自动控制及其逻辑控制的特点，为了更好地运用可编程序控制器，本文探讨对ＰＬＣ控制系统的设计方法及调试等方面问题。

　关键词：ＰＬＣ　硬件设计　软件设计　脱硫控制系统PLC控制系统的设计及调试文/张晓君PLC控制系统的设计基本是围绕着“三个做”的基本问题展开的，即做什么、怎么做和用什么做。

“做什么”就是根据控制对象的工艺特点和控制要求，明确系统所要完成的工作和必须具备的功能。

PLC控制系统的功能可以包括控制功能、通讯功能、信息处理功能和管理功能。

“怎么做”就是对系统进行分析，拟定出实现系统功能的基本方法和技术条件，并对其进行可行性论证。

“用什么做”就是确定PLC的机型和配置。

通常的设计应先拟定设计任务书，即根据所设计系统的工艺特点和控制要求，拟定设计的技术条件，并以设计任务书的形式确定下来，然后再进行具体设计。

系统设计的任务主要有系统硬件设计和系统软件设计两部分。

硬件设计和软件设计应统筹进行，而不应完全分开。

一、系统硬件设计其内容主要有：选定PLC型号，确定外部设备及其安全保护措施，设计外设连接口或连接装置，绘制PLC输入/输出端子的接线图，确定系统的安装方法和安装工艺。

PLC的选型首先必须考虑的是功能应该满足控制对象的要求，如PLC的运算能力与精度、定时/计数器的数量和定时/计数范围、用户存储器的容量、I/O形式和点数及其响应时间、是否需要智能模块、是否需要在线编程、是否需要具备联网通讯功能、安装位置对PLC结构形式的要求等，此外还需考虑可靠、经济、美观等方面的因素。

确定外设主要应考虑：输入信号的种类和数量，传感器的性能及其抗干扰能力，输出控制对象的种类、数量和容量，如何控制等。

PID参数的设置与调节PID控制简介目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。

同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。

智能控制的典型实例是模糊全自动洗衣机等。

自动控制系统可分为开环控制系统和闭环控制系统。

一个控控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。

控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。

不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。

比如压力控制系统要采用压力传感器。

电加热控制系统的传感器是温度传感器。

目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器(intellig ent regulator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。

有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID控制功能的可编程控制器(PLC)，还有可实现PID控制的PC系统等等。

可编程控制器(PLC)是利用其闭环控制模块来实现PID控制，而可编程控制器(PLC)可以直接与Cont rolNet相连，如Rockwell的PLC-5等。

还有可以实现PID控制功能的控制器，如Rockwell的Logix产品系列，它可以直接与Contro lNet相连，利用网络来实现其远程控制功能。

1、开环控制系统开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。

在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。

2、闭环控制系统闭环控制系统(closed-loop control system)的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。

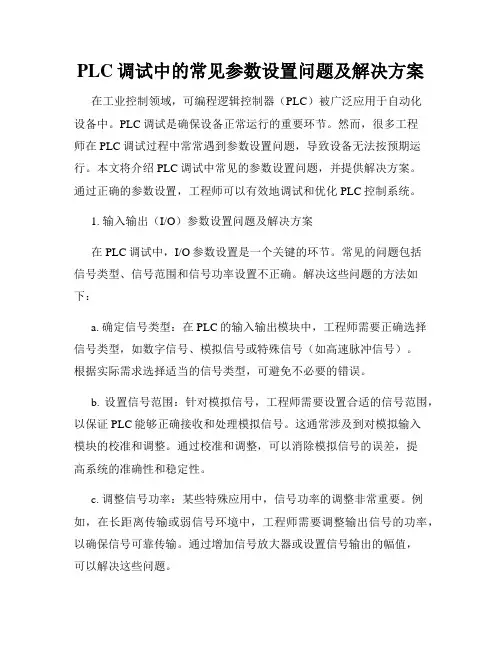

PLC调试中的常见参数设置问题及解决方案在工业控制领域，可编程逻辑控制器（PLC）被广泛应用于自动化设备中。

PLC调试是确保设备正常运行的重要环节。

然而，很多工程师在PLC调试过程中常常遇到参数设置问题，导致设备无法按预期运行。

本文将介绍PLC调试中常见的参数设置问题，并提供解决方案。

通过正确的参数设置，工程师可以有效地调试和优化PLC控制系统。

1. 输入输出（I/O）参数设置问题及解决方案在PLC调试中，I/O参数设置是一个关键的环节。

常见的问题包括信号类型、信号范围和信号功率设置不正确。

解决这些问题的方法如下：a. 确定信号类型：在PLC的输入输出模块中，工程师需要正确选择信号类型，如数字信号、模拟信号或特殊信号（如高速脉冲信号）。

根据实际需求选择适当的信号类型，可避免不必要的错误。

b. 设置信号范围：针对模拟信号，工程师需要设置合适的信号范围，以保证PLC能够正确接收和处理模拟信号。

这通常涉及到对模拟输入模块的校准和调整。

通过校准和调整，可以消除模拟信号的误差，提高系统的准确性和稳定性。

c. 调整信号功率：某些特殊应用中，信号功率的调整非常重要。

例如，在长距离传输或弱信号环境中，工程师需要调整输出信号的功率，以确保信号可靠传输。

通过增加信号放大器或设置信号输出的幅值，可以解决这些问题。

2. 逻辑参数设置问题及解决方案PLC调试过程中，逻辑参数设置是另一个重要的方面。

工程师常常遇到的问题包括逻辑条件错误、逻辑关系混乱和逻辑延时不准确。

以下是解决这些问题的方法：a. 检查逻辑条件：在编写PLC程序时，工程师需要仔细检查逻辑条件是否符合真实情况。

例如，如果逻辑条件设置错误，可能会导致错误的运行顺序或不必要的循环。

通过仔细检查逻辑条件，可以防止这些问题的发生。

b. 简化逻辑关系：复杂的逻辑关系容易导致程序混乱和难以理解。

工程师可以通过简化逻辑关系来提高程序的可读性和易维护性。

例如，使用中间变量或分解复杂的逻辑块可以使程序更清晰明了。

PLC程序的调试方法及步骤PLC程序的调试可以分为模拟调试和现场调试两个调试过程，在此之前首先对PLC外部接线作仔细检查，这一个环节很重要。

外部接线一定要准确无误。

也可以用事先编写好的试验程序对外部接线做扫描通电检查来查找接线故障。

不过，为了安全考虑，最好将主电路断开。

当确认接线无误后再连接主电路，将模拟调试好的程序送入用户存储器进行调试，直到各部分的功能都正常，并能协调一致地完成整体的控制功能为止。

1．程序的模拟调试将设计好的程序写入PLC后，首先逐条仔细检查，并改正写入时出现的错误。

用户程序一般先在实验室模拟调试，实际的输入信号可以用钮子开关和按钮来模拟，各输出量的通／断状态用PLC上有关的发光二极管来显示，一般不用接PLC实际的负载(如接触器、电磁阀等)。

可以根据功能表图，在适当的时候用开关或按钮来模拟实际的反馈信号，如限位开关触点的接通和断开。

对于顺序控制程序，调试程序的主要任务是检查程序的运行是否符合功能表图的规定，即在某一转换条件实现时，是否发生步的活动状态的正确变化，即该转换所有的前级步是否变为不活动步，所有的后续步是否变为活动步，以及各步被驱动的负载是否发生相应的变化。

在调试时应充分考虑各种可能的情况，对系统各种不同的工作方式、有选择序列的功能表图中的每一条支路、各种可能的进展路线，都应逐一检查，不能遗漏。

发现问题后应及时修改梯形图和PLC中的程序，直到在各种可能的情况下输入量与输出量之间的关系完全符合要求。

如果程序中某些定时器或计数器的设定值过大，为了缩短调试时间，可以在调试时将它们减小，模拟测试结束后再写入它们的实际设定值。

在设计和模拟调试程序的同时，可以设计、制作控制台或控制柜，PLC之外的其他硬件的安装、接线工作也可以同时进行。

2．程序的现场调试完成上述的工作后，将PLC安装在控制现场进行联机总调试，在调试过程中将暴露出系统中可能存在的传感器、执行器和硬接线等方面的问题，以及PLC的外部接线图和梯形图程序设计中的问题，应对出现的问题及时加以解决。

PLC系统调试方案5篇第一篇：PLC系统调试方案PLC系统调试方案目录1、设备及系统概述2、编制依据3、调试范围4、试运组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理.设备及系统概述可编程控制器（PLC）系统采用模块化结构，能够对中规模至大规模的控制系统进行系统组态、逻辑控制、顺序控制、联锁控制、PID回路调节，以满足最高性能的应用要求。

系统外形体积小，性能价格比高，结构坚固，能保证在恶劣的现场环境下可靠工作。

同时，PLC系统安装和组态简便，适合于各种各样的场合应用，安装费用低，是比较节省投资的解决方案。

通辽发电厂三期1×600WM空冷机组重要的辅助车间控制室内设有就地监控上位机，这其中包括补给水处理系统、除灰系统、除渣系统、空压机系统、燃油系统、暖通系统及辅助系统集中监控等系统。

其他小的控制设备也采用PLC实现其功能，如：空予器间隙调整。

程控设备均采用选用美国AB公司的系列PLC。

2.编制依据2.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号2.2 《电力建设施工及验收技术规范(热工仪表及控制装臵篇)》2.3《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号2.4 《电力基本建设工程整套试运前质量监督检查典型大纲》2.5《电力基本建设工程整套试运后质量监督检查典型大纲2.6 《热工仪表及控制装臵检修运行规程》2.7 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号2.8 《火电施工质量检验及评定标准（热工仪表及控制篇）》2.9 《模拟量控制系统负荷变动试验导则》电力部建设协调司建质[1996]40号2.10 《火电机组热工自动投入率统计方法》电力部建设协调司建质[1996]40号2.11 《电力建设安全工作规程（火力发电厂部分）》DL5009.1-92能源部能源基[1992]129号2.12、《火电机组达标投产考核标准（1998年版）》电力工业部2.13、《火电机组达标投产动态考核办法（试行）》国家电力公司[1998]国家电力公司2.14《东北电力科学研究院质量管理标准》2.15设计院提供的工程图纸、设计说明书等技术资料2.16 制造厂图纸，质量保证书，安装和使用说明书、设计和调试有关文件及会议纪要3、调试范围3.1 硬件检查。

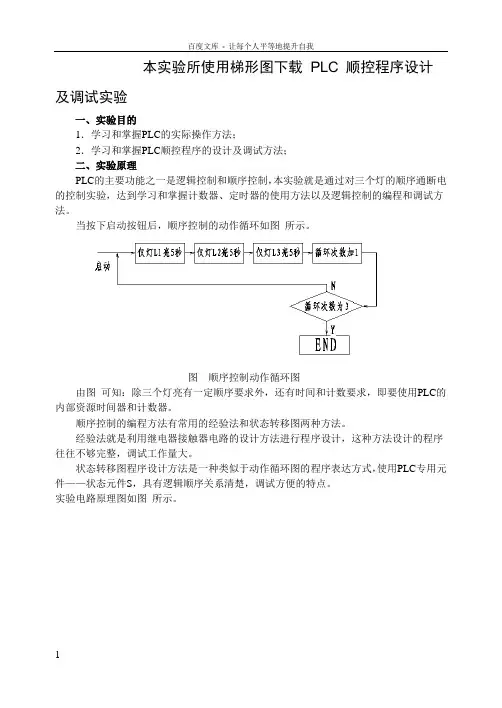

本实验所使用梯形图下载PLC 顺控程序设计及调试实验一、实验目的1．学习和掌握PLC的实际操作方法；2．学习和掌握PLC顺控程序的设计及调试方法；二、实验原理PLC的主要功能之一是逻辑控制和顺序控制，本实验就是通过对三个灯的顺序通断电的控制实验，达到学习和掌握计数器、定时器的使用方法以及逻辑控制的编程和调试方法。

当按下启动按钮后，顺序控制的动作循环如图所示。

图顺序控制动作循环图由图可知：除三个灯亮有一定顺序要求外，还有时间和计数要求，即要使用PLC的内部资源时间器和计数器。

顺序控制的编程方法有常用的经验法和状态转移图两种方法。

经验法就是利用继电器接触器电路的设计方法进行程序设计，这种方法设计的程序往往不够完整，调试工作量大。

状态转移图程序设计方法是一种类似于动作循环图的程序表达方式，使用PLC专用元件——状态元件S，具有逻辑顺序关系清楚，调试方便的特点。

实验电路原理图如图所示。

图实验电路原理图顺序工作的原理为：当按下“启动”按钮时，三个灯按图动作顺序自动循环三次而停止。

在循环的过程中，按下“停止”按钮，循环立即停止，所有灯熄灭。

三、实验步骤1．在断电的情况下，按图接线（虚线外的连线已接好）；2．经老师检查合格后方接通断路器QF1；3．运行工具软件FXGP-WIN，输入已编辑好的程序梯形图；4．执行“工具/转换”将梯形图转换为指令代码；5．执行“PLC/传送/写出”，将控制程序传给PLC；6．执行“PLC/运行”，执行控制程序，观察信号灯的亮灭情况；7．如果信号灯的亮灭情况不正确，须进行程序修改和调试。

可借助“梯形图监控”和“元件监控”两种方法对程序进行监控、调试，直至程序正确。

图3-3 实验电路接线图四、实验仪器及工具软件PC 机1台PLC 1台RS-232 串行电缆线1根断路器1个按钮2个指示灯3个实验导线若干五、实验说明及注意事项1．不可带电拔插RS-232串行电缆线，以免损坏PC和PLC接口；2．直流24V电源的极性一定要正确。

PLC控制系统现场安装调试实操PLC控制系统的安装与调试，涉及到各项工作，并且只能按序进行，一环紧扣一环，稍有不慎都将导致调试失败，不但延误工期，甚至会损坏设备。

本文介绍了在现场实践中总结出的PLC控制系统的安装与调试技术经验，并对现场经常出现的安装、调试相关问题，提出探讨意见和解决方案。

一、系统的安装与调试合理安排系统安装与调试程序，是确保高效优质地完成安装与调试任务的关键。

1、前期技术准备系统安装调试前的技术准备工作越充分，安装与调试就会越顺利。

前期技术准备工作包括下列内容：(1)熟悉PC随机技术资料、原文资料，深入理解其性能、功能及各种操作要求，制订操作规程。

(2)深入了解设计资料、对系统工艺流程，特别是工艺对各生产设备的控制要求要有全面的了解，在此基础上，按子系统绘制工艺流。

程联锁图、系统功能图、系统运行逻辑框图、这将有助于对系统运行逻辑的深刻理解，是前期技术准备的重要环节。

(3)熟悉各工艺设备的性能、设计与安装情况，特别是各设备的控制与动力接线图，并与实物相对照，以及时发现错误并纠正。

(4)在全面了解设计方案与PC技术资料的基础上，列出PC输入输出点号表(包括内部线圈一览表，I/O所在位置，对应设备及各I/O点功能)。

(5)研读设计提供的程序，对逻辑复杂的部分输入、输出点绘制时序图，一些设计中的逻辑错误，在绘制时序图时即可发现。

(6)分子系统编制调试方案，然后在集体讨论的基础上综合成为全系统调试方案。

2、PLC商检商检应由甲乙双方共同进行，应确认设备及备品、备件、技术资料、附件等的型号、数量、规格，其性能是否完好待实验室及现场调试时验证。

商检结果，双方应签署交换清单。

3、实验室调试(1)PLC的实验室安装与开通制作金属支架，将各工作站的输入、输出模块固定其上，按安装提要以同轴电缆将各站与主机、编程器、打印机等相连接，检查接线正确，供电电源等级与PLC电压选择相符合后，按开机程序送电，装入系统配置带，确认系统配置，装入编程器装载带、编程带等，按操作规程将系统开通，此时即可进行各项操作试验。

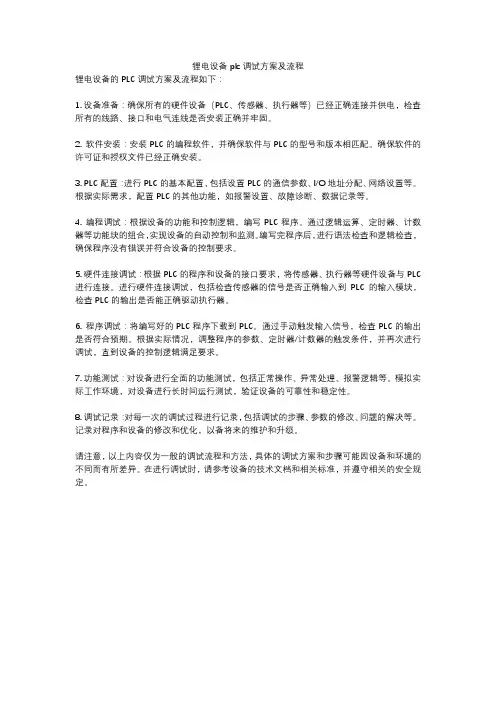

锂电设备plc调试方案及流程锂电设备的PLC调试方案及流程如下：1. 设备准备：确保所有的硬件设备（PLC、传感器、执行器等）已经正确连接并供电，检查所有的线路、接口和电气连线是否安装正确并牢固。

2. 软件安装：安装PLC的编程软件，并确保软件与PLC的型号和版本相匹配。

确保软件的许可证和授权文件已经正确安装。

3. PLC配置：进行PLC的基本配置，包括设置PLC的通信参数、I/O地址分配、网络设置等。

根据实际需求，配置PLC的其他功能，如报警设置、故障诊断、数据记录等。

4. 编程调试：根据设备的功能和控制逻辑，编写PLC程序。

通过逻辑运算、定时器、计数器等功能块的组合，实现设备的自动控制和监测。

编写完程序后，进行语法检查和逻辑检查，确保程序没有错误并符合设备的控制要求。

5. 硬件连接调试：根据PLC的程序和设备的接口要求，将传感器、执行器等硬件设备与PLC 进行连接。

进行硬件连接调试，包括检查传感器的信号是否正确输入到PLC的输入模块，检查PLC的输出是否能正确驱动执行器。

6. 程序调试：将编写好的PLC程序下载到PLC。

通过手动触发输入信号，检查PLC的输出是否符合预期。

根据实际情况，调整程序的参数、定时器/计数器的触发条件，并再次进行调试，直到设备的控制逻辑满足要求。

7. 功能测试：对设备进行全面的功能测试，包括正常操作、异常处理、报警逻辑等。

模拟实际工作环境，对设备进行长时间运行测试，验证设备的可靠性和稳定性。

8. 调试记录：对每一次的调试过程进行记录，包括调试的步骤、参数的修改、问题的解决等。

记录对程序和设备的修改和优化，以备将来的维护和升级。

请注意，以上内容仅为一般的调试流程和方法，具体的调试方案和步骤可能因设备和环境的不同而有所差异。

在进行调试时，请参考设备的技术文档和相关标准，并遵守相关的安全规定。

用 PLCSIM 调试程序的基本步骤简介PLCSIM是Siemens公司推出的一款S7-300/400仿真器，用于在计算机上模拟PLC （可编程逻辑控制器）的运行。

它能够用于调试与测试PLC程序，而无需硬件设备。

本文将介绍用PLCSIM调试程序的基本步骤，帮助读者了解如何利用PLCSIM进行高效的PLC程序调试。

步骤一：安装PLCSIM并创建项目1.首先，您需要从Siemens官方网站下载并安装PLCSIM软件。

确保选择与您的PLC型号和所需版本兼容的软件。

2.安装完毕后，启动PLCSIM程序，并创建一个新项目。

在新项目下，您可以选择使用已有的PLC程序，或者创建一个新的程序。

步骤二：导入PLC程序1.在PLCSIM界面上，选择“导入PLC程序”选项，并选择您要导入的PLC程序文件（通常为.lad、.scl或.awl格式）。

2.导入程序后，PLCSIM会将其编译并加载到仿真环境中。

您可以查看程序的各个模块，并检查其是否正确导入。

步骤三：配置仿真设置1.在PLCSIM界面上，选择“仿真设置”选项，进入仿真参数设置界面。

2.配置仿真参数，包括PLC的硬件配置、通信设置、输入输出信号、定时器和计数器等。

根据实际情况进行设置，并确保与实际PLC的配置相匹配。

步骤四：编写调试代码1.在PLCSIM界面上，选择“在线编辑”选项，进入在线编辑界面。

在该界面中，您可以编写与调试相关的PLC代码。

2.根据需要，在在线编辑界面中添加调试代码，例如输出调试信息、监视变量的值、触发事件等。

这些代码可以帮助您更好地理解程序的运行状况，并快速识别问题。

步骤五：调试程序1.在PLCSIM界面上，选择“启动仿真”选项，开始运行仿真环境。

2.在仿真环境中，您可以通过监视变量、调节模拟信号、模拟输入输出设备等方式来观察和调试程序的执行情况。

3.如果发现程序中出现问题，您可以使用断点（Breakpoint）功能暂停程序的执行，并进行变量监视、寄存器查看等操作，以便更好地理解程序运行的细节。

PLC系统调试方案1. 引言PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统的设备，其主要作用是接收输入信号，根据程序逻辑进行处理，并最终输出控制信号。

在PLC系统的使用过程中，调试是一个非常重要的环节，它确保系统能够正常运行并达到预期的控制效果。

本文将介绍一种PLC系统调试的方案，旨在帮助工程师们高效完成调试任务。

2. 调试前的准备工作在进行PLC系统调试之前，需要完成一些准备工作，以确保调试顺利进行。

以下是准备工作的主要内容：2.1 确定调试目标在开始调试之前，需要明确调试的目标是什么，例如是否测试整个系统的功能，或者只是测试系统中的某个模块。

明确调试目标有助于提高调试效率和准确性。

2.2 准备调试工具PLC系统的调试需要使用一定的工具，例如调试软件、测试仪器等。

根据具体系统的需求，确定所需的工具，并进行相应的准备工作，确保它们能够正常工作。

2.3 准备调试环境调试环境包括PLC系统所处的实际工作场所和电气设备。

确保调试环境的安全性和可用性非常重要。

检查电气设备和布线是否符合规范，并确保PLC系统的供电和接地正常可靠。

3. 调试步骤3.1 连接PLC系统将PLC系统的输入和输出连接到相应的设备或传感器上。

确保连接正确、牢固可靠，并检查连接是否存在短路或断路等问题。

3.2 编写PLC程序根据调试目标，编写相应的PLC程序。

在编写过程中，要注意程序的逻辑正确性和可读性，确保程序能够准确反映控制过程。

3.3 下载程序到PLC使用调试软件将编写好的PLC程序下载到PLC设备中。

在下载过程中，要注意选择正确的PLC型号和版本，确保程序能够正常运行。

3.4 检查程序运行在程序下载完毕后，检查程序是否能够正常运行。

观察PLC设备的指示灯、接口状态等，确保系统没有报错或异常情况。

3.5 进行输入输出测试使用相应的测试仪器或设备，对PLC系统的输入信号和输出信号进行测试。

检查输入信号的准确性和稳定性，以及输出信号是否能够按照预期产生。

PLC程序现场调试的方法PLC（可编程逻辑控制器）是一种工业自动化控制器，通常用于控制生产线、机器设备和工业过程。

PLC程序的现场调试是确保PLC工作正常以及系统运行稳定的重要步骤。

下面是一些PLC程序现场调试的常见方法：1.硬件连接检查：在进行PLC程序现场调试之前，首先需要检查PLC的硬件连接，包括电源、输入/输出模块和设备连接。

确保所有电缆和插头都正确连接，避免因连接问题而引起的故障。

2.控制逻辑验证：在进行现场调试之前，需要验证PLC的控制逻辑是否正确。

可以通过检查控制逻辑图，逐条检查逻辑是否符合要求。

如果有错误或不完善的逻辑，需要进行修改和修正。

3.输入信号检查：在现场调试中，需要检查输入信号是否正确。

可以使用数字多用途仪器（DMM）或逻辑分析仪检查输入信号的状态。

对于传感器类型的输入信号，可以将其置于不同的工作状态来测试PLC的响应。

确保PLC正确读取输入信号。

4.输出信号检查：在现场调试过程中，需要检查输出信号的状态。

可以使用数字多用途仪器或示波器检查输出信号的状态。

可以手动控制输出设备，检查PLC是否正确控制输出信号。

5.变量数值监控：PLC程序通常使用变量来存储和传递数据。

在现场调试中可以使用PLC的监控功能来监视变量的数值。

可以通过监视变量的数值来确保程序运行正确，以及数据在不同模块之间正确传递。

6.传输速度检查：在现场调试中，需要检查PLC的数据传输速度。

可以检查数据在不同模块之间的传输速度，以确保PLC能够在给定的时间范围内完成任务。

7.异常处理能力检查：在现场调试中，需要检查PLC的异常处理能力。

可以模拟异常情况，例如断开输入信号或输出信号，观察PLC的反应。

确保PLC能够正确处理异常情况，并采取相应的措施来确保系统的安全性和稳定性。

8.过程仿真测试：在现场调试中，可以使用过程仿真工具来模拟实际的生产过程。

通过模拟器可以测试PLC程序的性能和稳定性，检查其在不同操作条件下的运行情况。

plc硬件调试的基本流程PLC（可编程逻辑控制器）是一种被广泛应用于工业自动化领域的硬件设备，它能够实现逻辑控制、数据采集、通信等功能。

在PLC的开发与应用过程中，硬件调试是不可或缺的重要环节，它确保了PLC的稳定运行。

本文将以“PLC硬件调试的基本流程”为主题，详细介绍其具体步骤与逐步回答问题。

一、前期准备在进行PLC硬件调试之前，需要进行一些前期准备工作。

首先，明确调试目标与需求，了解PLC的功能要求以及所要控制的设备。

其次，准备好相应的调试设备与工具，如PLC编程软件、通信模块、传感器、执行机构等。

最后，对调试环境进行搭建，包括电源供应、信号传输等。

二、设备连接与组装在对PLC进行硬件调试之前，首先要对所需的设备进行连接与组装。

根据PLC的输入输出（I/O）数量和类型，选择相应的连接线缆和接口模块。

根据所需控制设备的电气接线图，正确地连接PLC的输入设备（如按钮、开关、传感器等）和输出设备（如电机、执行器等）。

确保连接的稳定、可靠，并遵循相关的安全规范。

三、电气连通性检查在设备连接完成后，进行电气连通性检查是必不可少的一步。

通过仔细检查和测试，确保PLC的输入和输出与所需设备的电气连通性正确无误。

可使用万用表或其他测试仪器逐个检测PLC的输入输出端子，并比对电气接线图进行验证。

如发现连通性问题，及时修复或更换连接线缆。

四、模块及参数配置PLC的硬件调试还需要进行模块及参数的配置。

首先，根据PLC的型号和规格，选择合适的模块并插入到PLC的背板上。

然后，通过PLC编程软件进入配置界面，在参数设置中配置I/O模块的类型、地址、通信速率等。

根据实际控制需求，还可以配置PLC的计时器、计数器、通讯模块等特殊功能模块。

五、信号检测与调试在完成模块及参数配置后，需要进行信号检测与调试。

通过PLC编程软件的在线监控功能，查看PLC输入输出模块的状态和信号变化情况。

对于输入信号，可使用模拟信号源或按钮开关等手段模拟输入设备的信号，并观察PLC的响应。

新手PLC项目调试七步法很多电气的新手在做完电气控制柜以及PLC程序等设计环节后，不清楚调试应如何开始？或者一些人因为不适当的调试方法导致了PLC烧毁等等问题，那么设计完的电气系统应该如何调试？可依照以下七步。

一、按照图纸检查回路（未送电状态下）一般PLC系统的图纸包含柜内图纸和柜外图纸两部分；柜内图纸指柜子内部的接线图；柜外图纸是所有接出电气柜的接线图。

这一部分需要检查的是：1、图纸设计是否合理，包括各种元器件的容量等等。

2、根据图纸检查元器件是否严格按照图纸连接。

在这一过程中，最需要注意的地方就是检查电源1、确保回路没有短路。

2、确保强弱电没有混合到一起因为PLC电源为24v，一旦因为接线错误导致220V接进PLC里，很容易将PLC或者拓展模块烧毁。

二、检查PLC外部回路，也就是俗称的“打点”电源确认完毕后送电，测试输入输出点，这就是俗称的“打点”，测试IO点需要挨个测试，包括操作按钮，急停按钮，操作指示灯以及气缸及其限位开关等等，具体方法是一人在现场侧操作按钮等，另一人在PLC测监控输入输出信号；对于大型系统应该建立测试表，即测试后做好标记。

如果发现在施工过程中有接线错误的地方需要立即处理。

这一步应该注意的是需要将程序备份后清空PLC里面的程序或者将程序禁用，避免因测试导致设备的动作。

三、检查机械结构并测试电机类负载这一步需要检查机械结构是否紧固等等，电机类负载是否做好相应保护，避免因意外导致的事故，检查完毕后需要手动去测试设备运行，如正反转电机类，需要测试线路是否完好并带电试车，变频器类设置相应参数并进行电机优化，静态识别或者动态识别等。

这里需要注意的是对于一些特殊负载，比如说垂直类上下移动的负载需要由专业人员进行，以免因控制不当导致测试事故。

四、调试手动模式/半自动模式以及相关逻辑关系IO点和负载侧都测试以后，接下来要进行的就是手动模式下的调试。

这里的手动模式也可以叫做半自动模式，不是用手直接去按动电磁阀或接触器等，而是指通过按钮或者HMI的按钮等去驱动设备，是与自动状态对应的。

台达PLC‎通讯调试方‎法。

台达PLC‎出厂通讯格‎式为，ASCII‎,9600,7,E,1,支持功能码‎03H，06H，10H,如用串口调‎试程序向P‎L C（站号为1）的D0写H‎1770,ASCII‎字符为: “: 01061‎00017‎70620‎d0a”应在串口调‎试程序中写‎入的16进‎制代码为: 3A 30 31 30 36 31 30 30 30 31 37 37 30 36 32 0D 0A 注意阿AS‎C II模式‎下字符0对应‎16进制3‎0H,1对应16‎进制31H‎，依次类推......你的串口协‎议是对的，与PLC的‎默认协议完‎全相符，PLC不用‎再作协议设‎定。

你发送的数‎据中有几个‎错误：1、尾码不是0‎A0D，而应是0D‎0A。

2、16进制数‎据与ASC‎I I码混在‎了一起，"01010‎40000‎10"是ASCI‎I码，应全部转换‎为16进制‎。

正确的字符‎串数据是="："+"01010‎40010‎"+LRC码（"EA"）+CR(0D)+LF(0A)转换为16‎进制="3A303‎13031‎30343‎03031‎30454‎10D0A‎"，你把引号内‎的内容复制‎到你的串口‎调试软件中‎，按16进制‎发送试试。

我已经试过‎了，返回数据是‎=":01810‎777" (3A 30 31 38 31 30 37 37 37 0D 0A)我是一个P‎L C初学者‎,在Micr‎o Progr‎a mmab‎l e Logic‎Contr‎o ller‎FC4A使‎用手册中，遇到一个问‎题：在17－2中电缆线‎连接器脚位‎表格下，有一个“注：准备连接埠‎1的电缆显‎示，请不要插入‎第6和7针‎。

如果第6和‎7针连接在‎一起，便无法使用‎使用者通讯‎。
