桥梁湿接缝技术交底

技术交底书交底级别Ⅱ级项目名称改建铁路阳安线增建第二线YAZQ-3标第 1 页共 4 页交底编号工程名称桥梁工程设计文件图号通桥（2012）2101-I-22施工部位特大桥、大桥、中桥桥梁横向连接张拉湿接缝桥面系等交底日期一、工程概况阳安二线三标特大桥、大桥、中桥共计26座，梁跨形式32m、24m、16m。

双线直线24m梁3孔，单线直线32m梁30孔、单线直线24m梁29孔、单线直线16m梁1孔，单线曲线32m梁17孔、单线曲线24m梁12孔、单线曲线16m梁9孔。

二、交底范围本次交底主要针对三标段范围内大中桥T梁架设后后续施工，不包括勉县汉江特大桥（节段拼装箱梁）、继光大桥现浇部分。

中铁十四局将T型梁架设完成后，我标段及时实施横向湿接缝、纵向湿接缝等工作。

三、施工工艺流程搭设工作平台→T梁隔板焊接→穿横向预应力钢绞线→绑扎桥面、中间隔板钢筋→浇筑中间隔板混凝土→浇筑桥面混凝土（达到设计强度）→张拉横向预应力钢束→压浆→封锚→使用881-I型聚氨酯防水涂料封缝铺设桥面防水层→浇筑保护层。

1、搭设工作平台为方便两片T梁间工作，在梁内铺跳板，搭设工作平台。

梁内施工空间狭小，高空作业，所以必须提前铺设跳板，方便行走，保证安全。

横向跳板采用厚度6cm以上的木板，并检验其有无横向裂纹及硬结，短跳板加工两种规格，如下图所示，其两端与梁体接触面应钉橡胶板防滑，跳板上增设四根回跟钢筋，采用Ф16圆钢，如图下图所示，制成直角，回跟钢筋上端点焊2cm长的铁钉，并于钢筋直角方向相同，以便施工人员安铺跳板时钢筋钩头与梁底紧贴成直角，回跟钢筋上下采用双螺帽固定跳板。

纵向跳板，采用5cm厚，两端用4m长，中间3m长的白松木板加工。

2、T梁隔板焊接、穿横向预应力钢绞线桥梁架设前对旧混凝土凿毛：将要浇筑混凝土的梁板表层混凝土凿毛，以露出新鲜混凝土75%为准，在浇筑混凝土时湿润表面，以保证新老混凝土的良好结合。

横向预应力孔道采用金属波纹管成孔，波纹管的尺寸应按设计要求下料，先安装端隔板处的波纹管，预制T梁落梁就位，并调整好轴线与标高及支座固定。

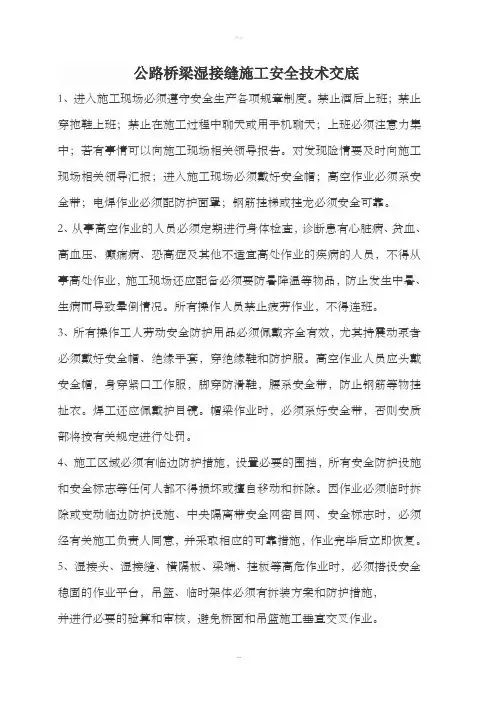

公路桥梁湿接缝施工安全技术交底1、进入施工现场必须遵守安全生产各项规章制度。

禁止酒后上班；禁止穿拖鞋上班；禁止在施工过程中聊天或用手机聊天；上班必须注意力集中；若有事情可以向施工现场相关领导报告。

对发现险情要及时向施工现场相关领导汇报；进入施工现场必须戴好安全帽；高空作业必须系安全带；电焊作业必须配防护面罩；钢筋挂梯或挂龙必须安全可靠。

2、从事高空作业的人员必须定期进行身体检查，诊断患有心脏病、贫血、高血压、癫痫病、恐高症及其他不适宜高处作业的疾病的人员，不得从事高处作业，施工现场还应配备必须要防暑降温等物品，防止发生中暑、生病而导致晕倒情况。

所有操作人员禁止疲劳作业，不得连班。

3、所有操作工人劳动安全防护用品必须佩戴齐全有效，尤其持震动泵者必须戴好安全帽、绝缘手套，穿绝缘鞋和防护服。

高空作业人员应头戴安全帽，身穿紧口工作服，脚穿防滑鞋，腰系安全带，防止钢筋等物挂扯衣。

焊工还应佩戴护目镜。

帽梁作业时，必须系好安全带，否则安质部将按有关规定进行处罚。

4、施工区域必须有临边防护措施，设置必要的围挡，所有安全防护设施和安全标志等任何人都不得损坏或擅自移动和拆除。

因作业必须临时拆除或变动临边防护设施、中央隔离带安全网密目网、安全标志时，必须经有关施工负责人同意，并采取相应的可靠措施，作业完毕后立即恢复。

5、湿接头、湿接缝、横隔板、梁端、挂板等高危作业时，必须搭设安全稳固的作业平台，吊篮、临时架体必须有拆装方案和防护措施，并进行必要的验算和审核，避免桥面和吊篮施工垂直交叉作业。

须立即报告，及时解决。

危及人身安全时，必须立即停止作业。

7、由于本工程离当地村庄近，桥梁跨过村道，并且当地村民经常到桥下捡施工废料，桥面施工时，稍不注意就容易造成桥面施工物体坠落打击伤害的安全事故，这就要求在高处作业的施工人员在进行安装、拆装模板、钢筋传接、工具拿放的过程中，都必须确保安全，防止物体坠落打击伤害的安全事故发生，所以在进行以上工作时必须在桥下设置警戒区，同时设置警示标志，安排专人对桥下危险区域进行防护，若桥下必须有老百姓或其他车辆通过时，桥上作业就必须暂时停止。

精心整理施工技术交底项目名称：271省道邳州段改扩建工程承包单位：中国建筑一局（集团）有限公司合同号：S271-SG监理单位：江苏华宁工程咨询监理有限公司编号：项目名称271省道邳州段改扩建工程会议主持交底单位中国建筑一局（集团）有限公司接受单位（附签到表）交底部位湿接缝、湿接头施工交底日期交底内容：湿接缝、湿接头施工方案工程技术交底一、施工工艺流程施工准备→梁端部凿毛、清理→安装永久支座及钢板→焊接、连接梁纵向预留钢筋→连接湿接缝钢筋→连接圆束波纹管→安装中横梁、端横梁、湿接缝模板→安装绑扎相应墩顶中心两侧桥面钢筋（包括护栏预埋钢筋）→按上述顺序逐一浇筑现浇中横梁、端横梁混凝土→浇注湿接缝混凝土→拆模、养护→混凝土达到设计强度后按顺序逐一张拉顶板负弯矩束（并压浆）形成连续→拆除临时支座（体系转化）。

1.1钢筋加工及安装1.1.1钢筋加工（1）钢筋必须按照设计等级、规格、数量及尺寸加工，计算好单根钢筋长度后下料，在工作台上按设计钢筋尺寸放样，机械加工。

（2）轴心受拉和小偏心受拉杆件中的钢筋接头和直径大于25mm的钢筋连接，应采用焊接。

1.1.2箱梁中横梁、端横梁、湿接缝预留钢筋的连接（1）对箱梁湿接缝、湿接头的预留钢筋进行调直、除锈、除油污等处理，钢筋经过调直与除去污锈后，钢筋表面洁净平直，无局部曲折，且箱梁之间对应的受力筋应同轴。

（2）箱梁湿接缝预留钢筋与桥面板环形钢筋连接，必须采用焊接，焊接采用单面电弧焊，应满足钢筋搭接长度不小于10d，环向筋接头应上下交错分开布置。

（3）箱梁中横梁、端横梁预留受力钢筋的连接必须采用焊接，可采用搭接电弧焊或帮条电弧焊，焊缝指标必须满足要求。

中横梁、端横梁其他预留钢筋的连接，可采用点焊或绑扎，钢筋绑扎应于搭接处在中心和两端用铁丝扎牢，搭接长度应满足规范要求。

（4）帮条焊应采用与主筋同品牌同级别的钢筋。

（5）焊接时，不得烧伤主筋；焊接过程中应及时清理焊渣，焊缝表面应平整或呈鱼鳞状，焊缝应平缓过渡，弧坑应填满，不得出现气孔或夹渣。

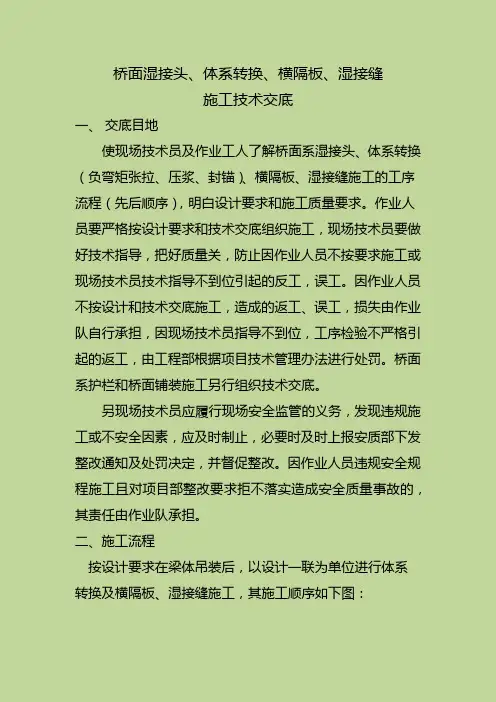

桥面湿接头、体系转换、横隔板、湿接缝施工技术交底一、交底目地使现场技术员及作业工人了解桥面系湿接头、体系转换（负弯矩张拉、压浆、封锚）、横隔板、湿接缝施工的工序流程（先后顺序），明白设计要求和施工质量要求。

作业人员要严格按设计要求和技术交底组织施工，现场技术员要做好技术指导，把好质量关，防止因作业人员不按要求施工或现场技术员技术指导不到位引起的反工，误工。

因作业人员不按设计和技术交底施工，造成的返工、误工，损失由作业队自行承担，因现场技术员指导不到位，工序检验不严格引起的返工，由工程部根据项目技术管理办法进行处罚。

桥面系护栏和桥面铺装施工另行组织技术交底。

另现场技术员应履行现场安全监管的义务，发现违规施工或不安全因素，应及时制止，必要时及时上报安质部下发整改通知及处罚决定，并督促整改。

因作业人员违规安全规程施工且对项目部整改要求拒不落实造成安全质量事故的，其责任由作业队承担。

二、施工流程按设计要求在梁体吊装后，以设计一联为单位进行体系转换及横隔板、湿接缝施工，其施工顺序如下图：结构连续施工流程1、以一联（两个伸缩缝之间的桥跨）为施工单元，安装永久支座和钢板，现浇墩顶湿接头及前后各8m范围的横隔板、湿接缝。

2、待湿接头及前后8m的横隔板、湿接缝混凝土强度达到设计强度后，按先两侧后中间的顺序张拉（如图示）负弯矩钢绞线，进行压浆、封锚和填补张拉槽口。

3、按先中间后两侧的顺序浇筑横隔板和湿接缝。

4、拆除一联梁底临时支座，完成体系转换。

三、施工要求和工序施工1、总体要求永久支座安装前应将底部垫石顶预埋钢板调平，保证支座始终水平放置。

钢筋加工制作尺寸要符合设计，钢筋焊接要符合设计要求及规范要求，模板和梁体接触部分粘贴密封胶条，防止漏浆。

现浇混凝土在初凝后顶面做好刷毛处理，混凝土养生采用土工布覆盖洒水养生。

桥面所有湿接缝、湿接头及横隔板接头全部采用C50膨胀混凝土。

接设计单位通知，墩顶现浇段（湿接头）3#钢筋尺寸宽度改为33.5cm，单根长度改为467.4cm。

磨槽湾大桥湿接缝施工技术交底磨槽湾大桥湿接缝分为纵向梁端连续端湿接缝和横向翼板湿接缝，均采用C50砼现浇。

施工内容：一、总体施工顺序（先纵向后横向，先边跨后中跨，先中间后两边）一联预制T浇筑墩顶连续端（纵向） 达到设计强度以后张拉墩顶预应力 浇筑横隔板及翼板湿接缝（横向）。

二、施工技术要求1、连续端永久支座安装连续端使用普通橡胶支座，其安装的关键在于保证支座顶面水平，位置准确，上、下表面分别与梁底和垫石顶面完全密贴，不得出现偏压、脱空和不均匀支承受力现象，注意支座的安装与季节温度有较大关联，安装前应检查垫石顶面平整清洁情况，纵坡通过嵌入连续段楔形钢板实现。

2、纵向湿接头施工（1）施工顺序：梁底高程复核与调整→支座安装→底模安装→钢筋安装→横桥向侧模和端横隔梁外侧模板安装→砼浇筑→砼养护及等强度→负弯矩施工。

注：底模安装前，首先在底模下面使用方木抄垫。

（2）模板安装：底模板和侧模板均采用15mm覆膜竹胶板，采用侧包底的方式，侧模稍露出底模板轮廓，在底模上侧模轮廓处钉设一道小木条，既可以固定侧模底部又利于止浆。

安装形式示意图如左图。

注：外边梁顶面模板钉2cm半的圆木条，与预制T梁外边梁滴水线槽相接；边梁侧模可以利用盖梁挡块支挡固定，减少拉杆的数量；拉杆可以采用斜向布置锚固于预制梁顶面。

模板安装完成试用水平尺检查模板垂直度，底模超平控制底模纵坡，满足要求后方可进行下一步施工。

（3）钢筋安装：相邻梁肋及翼板内伸出的钢筋应对应连接，直径φ10mm及以下采用绑扎连接，直径Φ12mm及以上采用单面焊连接，焊缝长度不小于10d。

其他受力钢筋、构造钢筋按墩顶现浇连续段钢筋布置图布置（见附件1）。

注意负弯矩孔道的连接质量，内置塑料PVC管衬管，避免砼浇筑漏浆引起孔道堵塞。

（4）砼工程：混凝土设计上采用与预制梁砼强度相同的C50号微膨胀混凝土，浇筑前确保模板内洁净，侧模支撑牢靠，接缝密贴。

浇注砼时，注意不要损坏波纹管；下料时应注意砼下落的高度，减小砼的冲击；当使用料斗进行浇筑时，禁止一次性将料斗门打开，应缓缓打开，至最后才可将门全打开。

桥梁湿接缝技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
六镇至镇宁高速公路第一合同段
技术交底书
交底单位：交底人：审核人：
接受单位：接收人：日期：
技术交底书
单位：中铁十局二公司六镇一标项目部第 2 页
交底单位：交底人：审核人：
接受单位：接收人：日期：
技术交底书
单位：宁武高速A13标段项目部第 3 页共 6 页
编制者：审核者：批准人：接收单位：接收负责人：
技术交底书
单位：宁武高速A13标段项目部第 4 页共 6 页
编制者：审核者：批准人：接收单位：接收负责人：
技术交底书
单位：宁武高速A13标段项目部第 5 页共 6 页
编制者：审核者：批准人：
接收单位：接收负责人：
技术交底书
单位：宁武高速A13标段项目部第 6 页共 6页
编制者：审核者：批准人：
接收单位：接收负责人：
桥面铺装验收标准
注：1、桥长不满100m时，按100m处理
2、对高速、一级公路上的小桥（中桥视情况）可并入路面进行评定。

防水层验收标准
注：剥离强度仅适用于卷材类或加胎体涂膜类防水层。

钢筋绑扎验收标准：
注：1、小型构件的钢筋安装按总数抽查30%。

2、在海水或腐蚀环境中，保护层厚度不应出现负值。

六镇至镇宁高速公路第一合同段
技术交底书
交底单位：交底人：审核人：接受单位：接收人：日期：
技术交底书
交底单位：交底人：审核人：接受单位：接收人：日期：
技术交底书
接收单位：接收负责人：
技术交底书
接收单位：接收负责人：
技术交底书
接收单位：接收负责人：
技术交底书
接收单位：接收负责人：
桥面铺装验收标准
2、对高速、一级公路上的小桥（中桥视情况）可并入路面进行评定。

防水层验收标准
钢筋绑扎验收标准：
2、在海水或腐蚀环境中，保护层厚度不应出现负值。

桥面湿接缝施工技术交底书编号：红烟项目部作交字号交底时间：技术交底内容：HDK1190+000-HDK1229+880段桥面湿接缝施工技术交底一、结构物几何尺寸、标高：HDK1190+000～HDK1229+880段范围内的4座大桥均为32m预应力简支梁。

其中，HDK1204+320苦水西山1#特大桥为39跨；HDK1206+000苦水西山2#特大桥44跨；HDK1207+775大桥为15跨；HDK1218+925长沙沟大桥为5跨，共103跨，每跨桥均为4片简支梁，全部进行横向联结张拉施工。

端隔板、跨中处隔板采用联结板焊接后，灌注C55细石砼。

中间隔板采用湿接缝，用螺纹钢Φ12及盘条φ10与梁体预留钢筋绑扎联接，待砼强度达到设计要求的80%后张拉横向预应力钢绞线，然后使用881-1型聚氨酯防水涂料将联结板处缝隙封好。

横向预应力钢束采用公称直径为15.2mm,抗拉强度为1860MPa的钢绞线。

双线梁两端均采用夹片式锚具，锚垫板采用配套锚垫板，张拉千斤顶采用配套千斤顶。

其它具体尺寸详见《专桥《通桥（2005）2101》施工图》、《21局桥施（2005）2101》横向联结图》。

二、施工准备1、内业技术准备开工前，组织施工技术人员学习兰新线红烟电气化改造工程文件及设计图纸，学习《铁路混凝土与砌体工程施工规范》（TB10210-2001）、TB10415-98《铁路桥涵工程质量检验评定标准》及有关新建线的施工技术规范、技术标准、质量验标，明析设计意图。

并制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2、外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场、办公需要。

三、工艺流程穿横向预应力钢绞线→绑扎桥面、中间隔板钢筋→立模型→浇筑中间隔板混凝土→浇筑桥面混凝土→张拉横向预应力钢绞线→孔道压浆→封锚→使用（881-1型）聚氨酯防水涂料封缝铺设桥面防水层→浇筑桥面保护层（双线时先施工边梁与中梁间湿接缝，然后施工中梁与中梁间湿接缝）。

一、交底目的为确保桥梁湿接缝施工过程中的安全，提高施工质量，降低事故发生率，现将桥梁湿接缝安全技术交底如下。

二、施工人员1. 施工负责人：负责组织、协调、指挥施工，确保施工安全。

2. 施工班组：负责具体施工操作，严格遵守操作规程。

3. 监理人员：负责现场监督检查，确保施工质量。

三、施工准备1. 施工现场：确保施工现场平整、畅通，满足施工要求。

2. 施工材料：确保施工材料质量符合要求，且在有效期内。

3. 施工工具：确保施工工具完好、安全、适用。

四、施工工艺及安全措施1. 施工工艺：（1）施工前，对湿接缝部位进行凿毛处理，清除浮浆层和松散层。

（2）按照设计要求，对钢筋进行调整，保证无弯曲变形、无下垂变形，钢筋间距及保护层厚度符合规范要求。

（3）浇筑混凝土前，对施工缝进行冲洗，确保新旧混凝土接触良好。

（4）采用C50高性能混凝土，选用4.75-19mm连续级配碎石，P.O42.5低碱水泥，掺加矿粉及粉煤灰。

2. 安全措施：（1）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

（2）施工人员必须按照操作规程进行施工，不得擅自改变施工方法。

（3）施工现场设置安全警示标志，提醒施工人员注意安全。

（4）施工过程中，禁止施工人员高空作业，如需高空作业，必须使用安全防护设施。

（5）施工过程中，禁止施工人员酒后作业、疲劳作业。

（6）施工过程中，禁止施工人员违规操作、违章作业。

（7）施工过程中，禁止施工人员擅自离开施工现场。

五、施工注意事项1. 施工过程中，密切关注天气变化，如遇雨、雪、雾等恶劣天气，暂停施工。

2. 施工过程中，注意观察施工部位，如发现异常情况，立即停止施工，并报告施工负责人。

3. 施工完成后，对施工部位进行验收，确保施工质量符合要求。

六、总结桥梁湿接缝施工过程中，严格遵循安全技术交底要求，确保施工安全、质量。

施工人员应提高安全意识，严格遵守操作规程，共同营造良好的施工环境。

交底人：__________交底时间：__________验收人：__________验收时间：__________。
