环境工程CAD制图规范2011

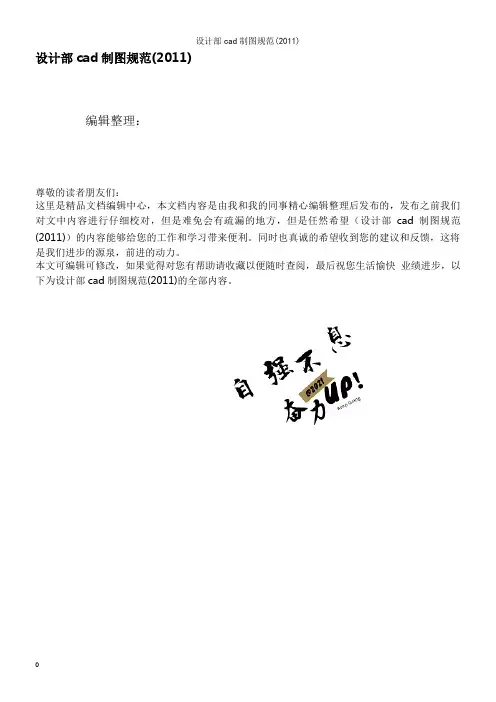

设计部cad制图规范(2011)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（设计部cad制图规范(2011)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为设计部cad制图规范(2011)的全部内容。

施工图CAD制图规范设计部编制（版权所有,翻印必究)规范说明一、目的1。

1统一本公司设计部工程图纸制图规则,保证制图质量，提高制图效率，做到图面清晰、简明,符合设计、施工、存档的要求，适应工程建设的需要制定本标准，从而满足客户的要求及提升企业形象。

二、适用范围2。

1本标准是CAD工程制图的基本规定,适用于公司内部总图、建筑、结构、给排水、电气、绿化等各专业制图。

三、参考资料3。

1 CAD工程制图规则 GB/T 18229-20003.2本公司相关规范及规定四、文件控制4.1本规范在应用过程中若有任何更改、删除、增添内容,需送公司设计总监批核后，制图细则一、图纸幅面规格1。

1幅面及图框尺寸（mm）1.2图纸的短边一般不应加长，长边可加长,但应符合下表的规定：（单位：mm)图纸宜横式使用；必要时，也可立式使用.1。

4一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，尽量采用A2图幅，装订为A2版面.二、比例2。

1图样的比例，应为图形与实物相对应的线性尺寸之比。

比例的大小,是指其比值的大小，如1：50大于1:100。

2.2绘图时优先选用下表中的“常用比例”，在特殊情况下允许采用“可用比例”。

工程设计图纸选用的比例三、图线3。

1图线线宽分为粗、中粗、中细、细四种,在同一张图纸中，通常一个图样所用的线宽不得超过四种。

3。

2 CAD制图中最终成果打印出图线宽请参考下表执行：四、字体4。

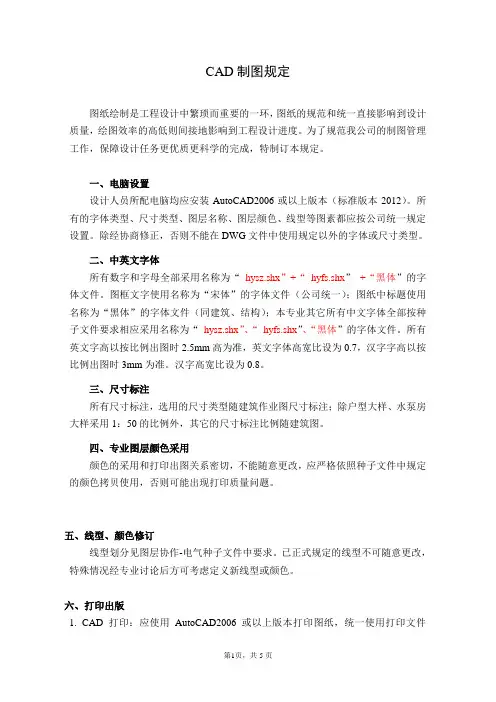

CAD制图规定图纸绘制是工程设计中繁琐而重要的一环，图纸的规范和统一直接影响到设计质量，绘图效率的高低则间接地影响到工程设计进度。

为了规范我公司的制图管理工作，保障设计任务更优质更科学的完成，特制订本规定。

一、电脑设置设计人员所配电脑均应安装AutoCAD2006或以上版本（标准版本2012）。

所有的字体类型、尺寸类型、图层名称、图层颜色、线型等图素都应按公司统一规定设置。

除经协商修正，否则不能在DWG文件中使用规定以外的字体或尺寸类型。

二、中英文字体所有数字和字母全部采用名称为“_hysz.shx”+“_hyfs.shx”+“黑体”的字体文件。

图框文字使用名称为“宋体”的字体文件（公司统一）；图纸中标题使用名称为“黑体”的字体文件（同建筑、结构）；本专业其它所有中文字体全部按种子文件要求相应采用名称为“_hysz.shx”、“_hyfs.shx”、“黑体”的字体文件。

所有英文字高以按比例出图时2.5mm高为准，英文字体高宽比设为0.7，汉字字高以按比例出图时3mm为准。

汉字高宽比设为0.8。

三、尺寸标注所有尺寸标注，选用的尺寸类型随建筑作业图尺寸标注；除户型大样、水泵房大样采用1：50的比例外，其它的尺寸标注比例随建筑图。

四、专业图层颜色采用颜色的采用和打印出图关系密切，不能随意更改，应严格依照种子文件中规定的颜色拷贝使用，否则可能出现打印质量问题。

五、线型、颜色修订线型划分见图层协作-电气种子文件中要求。

已正式规定的线型不可随意更改，特殊情况经专业讨论后方可考虑定义新线型或颜色。

六、打印出版1. CAD打印：应使用AutoCAD2006或以上版本打印图纸，统一使用打印文件GPSA3（水A3图）,GPSJDT（水校对图）（打印A2、A3校对图）、GPSZST（水正式图）（打印正式硫酸图）。

2. 协同系统中打印：系统自动调用预置打印样板。

3. 喷淋平面图应打印梁图。

正式出图隐藏该图层。

4. 原则上提供给业主、第三方的电子文件为PDF/DWF文件，除非有特别要求才可提供DWG文件。

环境工程CAD制图规范篇一：环境工程CAD制图规范2011环境工程CAD制图规范一、基本知识（一）图幅和图标选用国家标准图幅。

（二）比例可在CAD中按实际构筑物或设备尺寸（单位：mm）画出，如果看不到图的全貌，可从菜单中选<视图>-<缩放>-<全部>，即可看到全部图形。

所有图形放在相应图幅大小的图框中，如A1，A2等图纸中，可将相应图纸实际尺寸放大一定的比例，再将图形放入图框中。

如，可把A1图纸（841mm×594mm）按841mm×594mm画出图框，再放大100倍，将图形放入图框中，则图纸比例为1：100。

水处理构筑物平面图和剖面团，通常采用较大比例，一般可取1:50～1：100，大小及复杂程度而定。

（三）图线管道：b，轮廓线：0.5b，细线：0.35b；注：在画图之前可先设置图层，在图层中设置图线的线宽，颜色，线型。

在图中所画的图形，全部可设为不同的图层。

在土建构筑物画图时，可采用以下画法：三线画的大直径管道轮廓线、单线画的小直径管道用粗实线(宽度为b)画出；构筑物中的池体、附属设备及构件的轮廓线，以及剖面图中的断面轮廓线宜选用中实线(宽度为0.4b)绘制；中心线、尺寸线、引出线等均用虚实线(0.2b)绘制。

（四）字体文字一般最小字号为5号（5mm），数字和尺寸一般最小字号为3.5mm。

字体采用长仿宋体，字高：字宽一般为0.7。

在实际作图中，应将字号按图纸比例放大。

例如，某图纸比例为1：100，想在图中画5mm高的字，则在图中实际画的字高大小为500mm。

（五）尺寸标注尺寸标注，可先自定义一个标注样式，其中可调整标注特征比例为图纸比例。

在构筑物工艺图中，除了对主要管道宜标注出管道名称和公称直径，其他管道也可忽略不注。

在水处理构筑物工艺图中，宜标注出各部分的定形和定位尺寸，以及构筑物的外包尺寸等。

管道可从池壁或坑壁来定位，圆形水池中可从通过圆中心线的圆弧角度来定位，定位尺寸均以管道的中心线为准。

CAD制图标准规范关键信息项：1、绘图单位及精度单位：＿___________________________精度：＿___________________________2、图层设置规范图层名称：＿___________________________颜色：＿___________________________线型：＿___________________________线宽：＿___________________________3、字体及标注样式字体样式：＿___________________________字高：＿___________________________标注样式：＿___________________________标注比例：＿___________________________ 4、图框及标题栏图框格式：＿___________________________标题栏内容：＿___________________________5、图形比例常用比例：＿___________________________特殊比例处理方式：＿___________________________6、打印输出设置纸张尺寸：＿___________________________打印质量：＿___________________________打印颜色：＿___________________________11 绘图单位及精度111 绘图单位应统一设置为具体单位，例如毫米（mm）。

112 绘图精度应根据具体项目要求确定，一般情况下，长度精度设置为小数点后X位，角度精度设置为小数点后X位。

12 图层设置规范121 图层名称应具有明确的含义，便于识别和管理，例如“轮廓线层”“中心线层”“标注层”等。

122 每个图层应设置特定的颜色，颜色选择应符合行业标准或项目约定，避免颜色过于相似导致混淆。

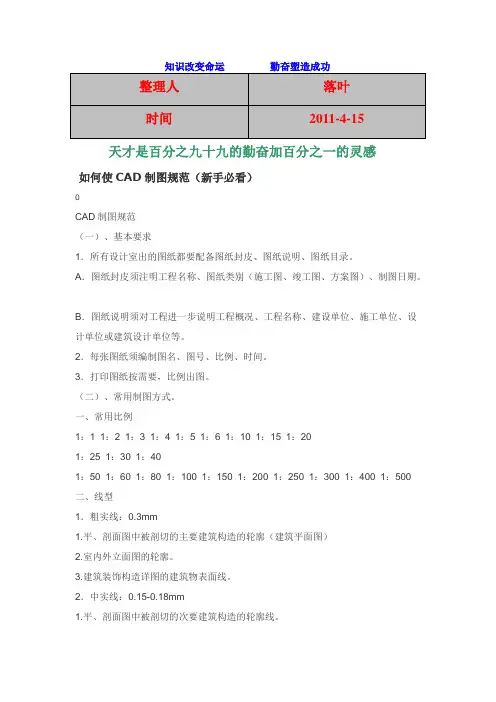

天才是百分之九十九的勤奋加百分之一的灵感如何使CAD制图规范（新手必看）CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm 10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图图片：接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。

CAD制图格式规范一、目的为了统一和规范公司对CAD制图的要求，提高CAD制图的质量和效率, 便于图纸绘制工作的复用和共享，特编制本规范。

二、一般规定2.1绘图系统绘图系统统一使用AutoCAD软件，版本至少高于2010,保存版本根据客户要求进行调整。

2.2绘图单位绘图单位一律为mm。

2・3绘图图层及线型配置绘图图层及线型配置按表2・1。

2-12.4图纸幅面通常图纸幅面为Al, A3, A4,不推荐使用AO, A2。

2.5文本规定1.文字应采用国家正式颁布的简化汉字。

2.公司标准图框中所有字体及绘图时所使用的字体样式为Standard,字形采用SHX格式形文件，英文字为gbenor.slix,汉字为gbcbig.sliXo具体设置方法如下：命令栏中输入命令“ST”，进入“文字样式”界面，可以参照图8-1的方法配置文字，宽度比例设置为0.7。

图2-1字体设置3.图面字符如需要釆用罗马字体或者希腊字体则分别釆用ROMANT.SHX 或GREEKS.SHXo4.当使用文字样式为Standard时，按其宽度比例0.7设置的文字总长度超出图中表格栏（比如明细栏，技术要求栏），文字的宽度可以视具体情况适当调整。

需要中英文对照时，适当调整图签内的字高及宽高比，已达到最佳的图面效果。

5.图中上常用字体设置按表8・2的规定。

表2-2 字体设置表6.图纸上特殊符号的表示方法按表8・3。

表2-3 特姝符号表三、图样比例1.图样需按照比例进行绘制，按照表8・4中规定的系列选用适当的比例。

表3・1 绘图比例表四、符号表达图样中计量单位的名称，符号需要符号《中华人民共和国法定计量单位》的规定。

1.视图、剖视和剖面的符号一律采用大写字母或与数字组合（如A、B..、Al、B2...）,图中符号不得重复。

2.放大图序号一律采用大写罗马字母I、II、IIL IV......,放大图序号在视图中一般应按一定顺序（顺时针或者逆时针）来标注。

CAD制图标准规范在当今的工程设计和制造业领域，CAD（计算机辅助设计）已经成为不可或缺的工具。

为了确保设计的准确性、一致性和可读性，遵循一套严格的 CAD 制图标准规范是至关重要的。

首先，让我们来谈谈图层的设置。

图层就像是一个分层的文件夹系统，用于组织和管理不同类型的图形元素。

合理的图层设置可以使图形清晰、易于编辑和打印。

通常，会根据图形的性质将其分为不同的图层，比如轮廓线层、中心线层、标注层、隐藏线层等。

每个图层应有明确的名称和特定的属性，如颜色、线型和线宽。

例如，轮廓线可以设置为黑色、实线、05 毫米线宽，中心线则为红色、点划线、025毫米线宽。

字体的选择和使用也有讲究。

在 CAD 制图中，应使用清晰易读的字体，避免使用过于花哨或难以辨认的字体。

常见的字体如宋体、黑体等。

字体的大小应根据图纸的比例和内容的重要性进行选择。

一般来说，标题栏中的字体较大，而标注和注释中的字体相对较小。

同时，要注意字体的比例和间距，以保证文字的整齐美观。

尺寸标注是 CAD 制图中非常重要的一部分。

标注应准确、清晰地反映出图形的尺寸和几何关系。

尺寸线应使用细实线，箭头应大小适中、清晰明确。

标注的数字应位于尺寸线的上方或旁边，且与尺寸线对齐。

对于圆和圆弧的标注，应使用直径标注或半径标注，并在数字前加上相应的符号。

此外，标注的位置应合理布局，避免相互遮挡或与图形元素混淆。

图形的比例也是需要重点关注的。

在绘制 CAD 图时，应根据实际情况选择合适的比例，以确保图形能够在图纸上清晰地展示出来。

常用的比例有 1:1、1:2、1:5 等。

比例一旦确定，就应在图纸上明确标注出来。

在不同比例的图纸中，尺寸标注的数值应保持不变，只是图形的大小会相应缩放。

线条的类型和线宽的设置同样不容忽视。

实线用于表示物体的可见轮廓，虚线用于表示隐藏部分或不可见轮廓，点划线常用于中心线和对称线等。

线宽的选择应根据图形的重要性和复杂程度来确定，一般来说，轮廓线的线宽较粗，而辅助线和隐藏线的线宽较细。

环境工程cad的操作方法环境工程CAD的操作方法如下：1. 打开软件：首先在计算机上安装环境工程CAD软件，并在桌面上找到图标，双击打开软件。

2. 创建新文件：在软件界面中，选择“文件”菜单下的“新建”选项，或者点击工具栏上的“新建”按钮，创建一个新的CAD文件。

3. 绘制基础图形：使用CAD软件提供的绘图工具，如直线、弧线、矩形等工具，在绘图区域内绘制基础图形，如地面、建筑物等。

4. 编辑图形：可以使用编辑工具对已绘制的图形进行修改和编辑，如移动、旋转、缩放等。

也可以使用CAD软件提供的绘图命令，如修剪、延伸、偏移等，对图形进行进一步的加工和完善。

5. 添加文字和标注：可以使用CAD软件提供的文字工具，在绘图区域内添加文字和标注，如注释、图例等，以便于理解和使用绘图。

6. 添加符号和图标：可以使用CAD软件提供的符号库或自定义符号，在绘图区域内添加符号和图标，如水井、绿地标识等，以便于表示和识别特定的环境工程要素。

7. 设置图层和属性：可以使用CAD软件提供的图层管理工具，对绘图中的图层进行设置和管理，如添加、删除、隐藏、显示等。

也可以通过属性编辑工具，对绘图中的图形对象进行属性的设置和修改，如线型、线宽、颜色等。

8. 保存文件：在绘图完成后，选择“文件”菜单下的“保存”选项，或者点击工具栏上的“保存”按钮，将绘制的CAD文件保存在计算机的指定位置，方便以后的查看和使用。

9. 输出图纸：可以选择“文件”菜单下的“打印”选项，或者点击工具栏上的“打印”按钮，将绘图区域的内容输出为纸质图纸或电子文件，供打印或传输使用。

以上为环境工程CAD的基本操作方法，具体操作可能因不同软件版本和个人需求而有所不同，建议根据软件提供的帮助文档和教程进行操作。

建筑设计四所CAD制图规定20110908补充说明设计四所CAD制图有统一的格式要求，以便设计人及专业之间高效、准确地衔接：1、文件命名：一定要尽量通过文件命反映出图纸内容。

例如：20110908榆林金茗苑南区总图（商业修改）.dwg20110908 榆林金茗苑35#楼初步设计（屋顶修改） .skp 日期项目简写内容备注内容要点：项目简称要统一；命名日期要连写（8位数）；备注内容用括号括起来，没有的画可不写。

2、图幅统一，单体建筑初步设计和施工图尽量用A1（总图、单体方案视具体工程另定）。

建议图纸左上方大字注明图幅、出图比例、打图线宽要求等。

要点：一定要事先根据图纸用途确定图幅，画完再调很麻烦。

施工图以A1为主，尽量统一，少量折叠。

方案本以A3为主，彩打纸厚，应避免折叠。

建筑专业发条件图时应填好图签栏、做好封面，统一好图面效果。

3、图框格式统一（包括图签内容）：设计开始时统一提供。

要点：所有新出图纸按照院规定新图框使用，A1不同比例图框使用A1 1:100对应缩放。

4、建筑单体初步设计和施工图制图比例：大平立剖1:100-1:150，楼梯卫生间详图门窗立面1:50，墙身1:20。

（总图、单体方案视具体工程另定）。

要点：一定要事先根据图幅一同确定好比例，画完再变比例很麻烦。

总图：1:500、1:1000。

施工图：大平立剖1:100、1:150；住宅一般统一按1:100绘制。

单元大样、楼梯、卫生间详图1:50；墙身节点1:20。

方案本：1:200、1:250、1:300，无需表达细节，比例小而精致，窗框、栏杆可用单线，避免双线打成粗实线，可以先换算一下。

5、字体统一：大字图名用标称6mm高的黑体（实际要大25%为7.5mm高），图中及图签小字用字体1（HZTXT+ROS1）4-5mm高，宽高比一律0.8，院名用黑体（提供后请勿改动）。

要点：字体1的特点：a、单线字在打小图时看得清楚。

b、手写体便于在硫酸图上手工刮改。
