地下室满堂脚手架施工方案

  • 格式：doc
  • 大小：293.00 KB
  • 文档页数：15

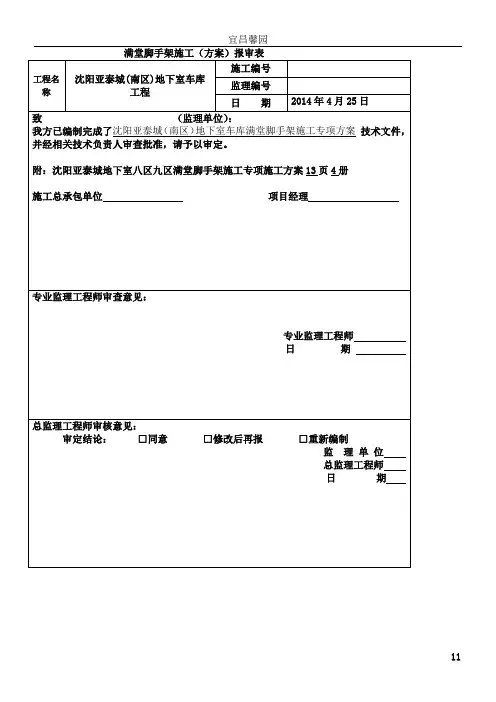

满堂脚手架施工(方案)报审表表A17-2 会签单目录一、搭设方案 (4)(一)基本搭设参数 (4)(二)材料及荷载取值说明 (4)二、板模板支架的强度、刚度及稳定性验算 (5)(一)板底模板的强度与刚度验算 (5)(二)底模方木的强度与刚度验算 (6)(三)托梁材料计算 (7)(四)立杆稳定性验算 (9)(五)立杆的地基承载力计算 (11)(六)拆模时间计算 (11)二、工程特点及施工材料要求 (11)三、脚手架杆配件的技术要求 (12)四、脚手架搭设、使用与拆除的技术要求 (12)沈阳亚泰城(南区)地下室车库工程满堂脚手架施工专项方案建设单位:沈阳亚泰吉盛房地产开发有限公司监理单位:施工单位:吉林亚泰建筑工程有限公司第一项目部项目经理: 张立国编制人: 帅涛编制时间:2014年4月25日沈阳亚泰城地下室八区九区工程满堂脚手架施工专项方案一、搭设方案(一)基本搭设参数模板支架高H为3、1m,立杆步距h(上下水平杆轴线间的距离)取0、9m,立杆纵距l a取1m,横距l b取1m。

立杆伸出顶层横向水平杆中心线至模板支撑点的自由长度a取0、1m。

整个支架的简图如下所示。

模板底部的方木,截面宽50mm,高90mm,布设间距0、3m。

(二)材料及荷载取值说明本支撑架使用Φ48 × 3、5钢管,钢管壁厚不得小于3mm,钢管上严禁打孔;采用的扣件,应经试验,在螺栓拧紧扭力矩达65N·m时,不得发生破坏。

模板支架承受的荷载包括模板及支架自重、新浇混凝土自重、钢筋自重,以及施工人员及设备荷载、振捣混凝土时产生的荷载等。

二、板模板支架的强度、刚度及稳定性验算荷载首先作用在板底模板上,按照"底模→底模方木/钢管→横向水平钢管→可调托座→立杆→基础"的传力顺序,分别进行强度、刚度与稳定性验算。

其中,取与底模方木平行的方向为纵向。

(一)板底模板的强度与刚度验算模板按三跨连续梁计算,如图所示:(1)荷载计算,按单位宽度折算为线荷载。

此时,模板的截面抵抗矩为:w＝1000×182/6=5、40×104mm3;模板自重标准值:x1＝0、3×1 =0、3kN/m;新浇混凝土自重标准值:x2＝0、15×24×1 =3、6kN/m;板中钢筋自重标准值:x3＝0、15×1、1×1 =0、165kN/m;施工人员及设备活荷载标准值:x4＝1×1 =1kN/m;振捣混凝土时产生的荷载标准值:x5＝2×1=2kN/m。

以上1、2、3项为恒载,取分项系数1、35,4、5项为活载,取分项系数1、4,则底模的荷载设计值为:g1 =(x1+x2+x3)×1、35=(0、3+3、6+0、165)×1、35=5、488kN/m;q1 =(x4+x5)×1、4=(1+2)×1、4 =4、2kN/m;对荷载分布进行最不利布置,最大弯矩取跨中弯矩与支座弯矩的较大值。

跨中最大弯矩计算简图跨中最大弯矩计算公式如下:M1max = 0、08g1l c2+0、1q1l c2 = 0、08×5、488×0、32+0、1×4、2×0、32=0、077kN·m支座最大弯矩计算简图支座最大弯矩计算公式如下:M2max= -0、1g1l c2-0、117q1l c2= -0、1×5、488×0、32-0、117×4、2×0、32= -0、094kN·m; 经比较可知,荷载按照图2进行组合,产生的支座弯矩最大。

M max=0、094kN·m;(2)底模抗弯强度验算取Max(M1max,M2max)进行底模抗弯验算,即σ =0、094×106 /(5、40×104)=1、734N/mm2底模面板的受弯强度计算值σ =1、734N/mm2小于抗弯强度设计值 f m =15N/mm2,满足要求。

(3)底模抗剪强度计算。

荷载对模板产生的剪力为Q=0、6g1l c+0、617q1l c=0、6×5、488×0、3+0、617×4、2×0、3=1、765kN;按照下面的公式对底模进行抗剪强度验算:τ =3×1765、215/(2×1000×18)=0、147N/mm2;所以,底模的抗剪强度τ =0、147N/mm2小于抗剪强度设计值f v =1、4N/mm2满足要求。

(4)底模挠度验算模板弹性模量E=6000 N/mm2;模板惯性矩I=1000×183/12=4、86×105 mm4;根据JGJ130－2001,刚度验算时采用荷载短期效应组合,取荷载标准值计算,不乘分项系数,因此,底模的总的变形按照下面的公式计算:ν =0、159mm;底模面板的挠度计算值ν =0、159mm小于挠度设计值[v] =Min(300/150,10)mm ,满足要求。

(二)底模方木的强度与刚度验算按三跨连续梁计算(1)荷载计算模板自重标准值:x1=0、3×0、3=0、09kN/m;新浇混凝土自重标准值:x2=0、15×24×0、3=1、08kN/m;板中钢筋自重标准值:x3=0、15×1、1×0、3=0、05kN/m;施工人员及设备活荷载标准值:x4=1×0、3=0、3kN/m;振捣混凝土时产生的荷载标准值:x5=2×0、3=0、6kN/m;以上1、2、3项为恒载,取分项系数1、35,4、5项为活载,取分项系数1、4,则底模的荷载设计值为:g2 =(x1+x2+x3)×1、35=(0、09+1、08+0、05)×1、35=1、646kN/m;q2 =(x4+x5)×1、4=(0、3+0、6)×1、4=1、26kN/m;支座最大弯矩计算简图支座最大弯矩计算公式如下:M max= -0、1×g2×la2-0、117×q2×la2= -0、1×1、646×12-0、117×1、26×12=-0、312kN·m;(2)方木抗弯强度验算方木截面抵抗矩W=bh2/6=40×802/6=4、267×104 mm3;σ =0、312×106/(4、267×104)=7、314N/mm2;底模方木的受弯强度计算值σ =7、314N/mm2小于抗弯强度设计值f m =13N/mm2 ,满足要求。

(3)底模方木抗剪强度计算荷载对方木产生的剪力为Q=0、6g2l a+0、617q2l a=0、6×1、646×1+0、617×1、26×1=1、765kN;按照下面的公式对底模方木进行抗剪强度验算:τ =0、827N/mm2;所以,底模方木的抗剪强度τ =0、827N/mm2小于抗剪强度设计值f v=1、3N/mm2满足要求。

(4)底模方木挠度验算方木弹性模量E=9000 N/mm2;方木惯性矩I=40×803/12=1、707×106 mm4;根据JGJ130－2001,刚度验算时采用荷载短期效应组合,取荷载标准值计算,不乘分项系数,因此,方木的总的变形按照下面的公式计算:ν=0、521×(x1+x2+x3)×la4/(100×E×I)+0、192×(x4+x5)×la4/(100×E×I)=0、526 mm;底模方木的挠度计算值ν =0、526mm 小于挠度设计值[v] =Min(1000/150,10)mm ,满足要求。

(三)托梁材料计算根据JGJ130－2001,板底托梁按二跨连续梁验算,承受本身自重及上部方木小楞传来的双重荷载,如图所示。

(1)荷载计算材料自重:0、0384kN/m;(材料自重,近似取钢管的自重,此时,偏于保守) 方木所传集中荷载:取(二)中方木内力计算的中间支座反力值,即p=1、1g2la+1、2q2la=1、1×1、646×1+1、2×1、26×1=3、323kN;按叠加原理简化计算,钢管的内力与挠度为上述两荷载分别作用之与。

(2)强度与刚度验算托梁计算简图、内力图、变形图如下:托梁采用:木方: 40×80mm;W=42、667 ×103mm3;I=170、667 ×104mm4;支撑钢管计算简图支撑钢管计算弯矩图(kN·m)支撑钢管计算变形图(mm)支撑钢管计算剪力图(kN)中间支座的最大支座力R max = 12、127 kN ;钢管的最大应力计算值σ = 1、122×106/42、667×103=26、307 N/mm2;钢管的最大挠度νmax = 4、692 mm ;支撑钢管的抗弯强度设计值f m=205 N/mm2;支撑钢管的最大应力计算值σ =26、307 N/mm2小于钢管抗弯强度设计值f m=205 N/mm2,满足要求!支撑钢管的最大挠度计算值ν =4、692小于最大允许挠度[v]=min(1000/150,10) mm,满足要求!(四)立杆稳定性验算立杆计算简图1、不组合风荷载时,立杆稳定性计算(1)立杆荷载。

根据《规程》,支架立杆的轴向力设计值N应按下式计算:N = 1、35∑N GK + 1、4∑N QK其中N GK为模板及支架自重,显然,最底部立杆所受的轴压力最大。

将其分成模板(通过顶托)传来的荷载与下部钢管自重两部分,分别计算后相加而得。

模板所传荷载就就是顶部可调托座传力,根据3、1、4节,此值为F1=12、127kN。

除此之外,根据《规程》条文说明4、2、1条,支架自重按模板支架高度乘以0、15kN/m 取值。

故支架自重部分荷载可取为F2=0、15×2、8=0、42kN;立杆受压荷载总设计值为:N ut=F1+F2×1、35=12、127+0、42×1、35=12、694kN;其中1、35为下部钢管自重荷载的分项系数,F1因为已经就是设计值,不再乘分项系数。

(2)立杆稳定性验算。

按下式验算φ --轴心受压立杆的稳定系数,根据长细比λ按《规程》附录C采用;A --立杆的截面面积,取4、89×102mm2;K H --高度调整系数,建筑物层高超过4m时,按《规程》5、3、4采用;计算长度l0按下式计算的结果取大值:l0=h+2a=1、5+2×0、1=1、7m;l0=kμh=1、167×1、539×1、5=2、694m;式中:h-支架立杆的步距,取1、5m;a --模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度,取0、1m;μ--模板支架等效计算长度系数,参照《规程》附表D－1,取1、539;k --计算长度附加系数,按《规程》附表D－2取值为1、167;故l0取2、694m;λ=l0/i=2、694×103 /15、8=171;查《规程》附录C得φ= 0、243;K H=1;σ =1、05×N/(φAK H)=1、05×12、694×103 /(0、243×4、89×102×1)=112、168N/mm2;立杆的受压强度计算值σ =112、168N/mm2小于立杆的抗压强度设计值f =205 N/mm2 ,满足要求。
